как спрятать пластиковую гофротрубу на кухне, какие бывают по диаметру

В настоящее время при проектировании кухонных помещений довольно трудно обойтись без современных систем вытяжки. Вентиляционные каналы способствуют оптимальной циркуляции воздуха, поглощают пар и различные продукты горения, что препятствует загрязнению окружающего пространства и скоплению слоя жира на бытовой технике и прочей кухонной мебели.

Особенности

Гофра представляет собой комплекс колец, обтянутых защитным материалом. Составляющие такой трубы прижаты друг к другу, а верхний слой сложен «гармошкой». Это позволяет гофротрубе растягиваться в длину, превышая размер в сложенном виде в несколько раз.

Из-за отсутствия жесткого каркаса конструкция может изгибаться практически под любым углом, что позволяет использовать ее при монтаже в труднодоступных местах и очень стесненных условиях.

Появление таких гофротруб положительно сказалось также и на качестве исполнения самих работ, которые обеспечивают оптимальный микроклимат в помещениях. Ранее применялись жесткие конструкции воздуховода с индивидуальными параметрами отдельно для каждого помещения, которые нужно было заказывать в специальных компаниях. Выходило очень затратно, не все могли себе позволить приобретение подобных приспособлений.

Также к преимуществам использования в системах вентиляции гофрированных труб относятся следующие свойства:

• длительный срок эксплуатации;
• упрощение монтажных работ;
• доступность в приобретении;
• широкий ассортимент типоразмеров;
• легкость самой конструкции;
• стойкость к высоким температурам, что исключает возгорание;
• оптимальные аэродинамические показатели.

Если говорить о недостатках, то к ним можно отнести следующие моменты:

• чистить трубу с гофрированной поверхностью довольно сложно;
• не очень презентабельный внешний вид, что требует маскировки гофры;
• алюминиевые гофротрубы могут терять исходную форму при проведении монтажных работ из-за мягкости материала, обладают высоким уровнем шума в процессе эксплуатации вытяжной системы.

К основным техническим характеристикам (параметрам) гофрированных труб относятся их фактические размеры, такие как диаметр сечения и длина конструкции, которая определяется непосредственно выпускающим заводом. Она может соответствовать стандартному размеру или реализовываться в бухтах от 20 до 100 м.

На выбор диаметра непосредственно влияет мощность самого устройства.

Наиболее распространенные гофрированные трубы имеют следующие параметры:

• 100 мм;
• 120 мм;
• 125 мм;
• 150 мм.

Узнать, какой диаметр следует выбрать, можно из паспорта или инструкции на вытяжку, где даются рекомендации по сечению. Нужно учесть, что гофрированный воздуховод меньшего диаметра брать категорически нельзя, большего – можно. Но в таком случае нужно дополнительно брать переходник во избежание ситуации, когда труба не сможет стыковаться с горловиной.

Следует также учесть, что длину гофры выбирают по размеру в растянутом виде, так как монтаж происходит именно так, а продается она в сжатом. Так как часть длины всегда уходит на формирование изгибов, трубу приобретают с запасом, равным 0.5 м на каждые 2-3 прямых поворота.

Допустимо использовать вариант каркасной гофры с фольгированным покрытием, но такой вариант крайне нежелателен. Несмотря на то что данный вариант гораздо дешевле, фольга – это хрупкий материал, который легко можно повредить и проткнуть. А совсем тонкая фольга имеет свойство постоянно издавать шелест, даже если вытяжка находится в выключенном состоянии.

Рекомендуется спрашивать у работников специализированных магазинов сертификат качества на приобретаемый товар. Это предотвратит возможность покупки товаров от сомнительных производителей, которые не имеют никаких сопроводительных документов и могут оказаться дырявыми. Щели обычно имеют микроскопичные размеры, потому их сложно обнаружить до начала процесса эксплуатации.

При осуществлении покупки нужно проверить, имеет ли приобретаемая кухонная система вытяжки уже встроенный в нее обратный клапан, если нет – необходимо дополнительно взять и его.

Виды

От типа помещения, где планируется установка воздуховода, напрямую зависит выбор гофротрубы, а именно формы ее сечения, которые бывают:

• прямоугольные или квадратные;
• круглые или плоские (овальные).

Гофротруба с прямоугольным (квадратным) сечением обычно находит применение на различных предприятиях и заводах, служит хорошим вариантом для обустройства вентиляционных систем различных технических и складских помещений, а также мест общего пользования. Диаметр сечения у таких труб значительно больше, нежели у округлых.

Для домашнего использования, в частности, при обустройстве кухонной вентиляционной системы, оптимальным вариантом станет гофротруба именно круглой формы, обычно берут белую из ПВХ. Ее гораздо легче установить самостоятельно, а стоимость ее значительно меньше прямоугольной.

Различаются гофрированные воздуховоды не только по своей форме, но и по методу их изготовления.

Делятся они по данному критерию на два основных вида:

• каркасные;
• спирально-навивные гофротрубы.

Первый вид представляет собой основу из металлических колец и натянутой на них алюминиевой фольги или полимерной пленки. Такие трубы имеют свойство принимать свой первоначальный вид и не допускать деформации после растяжения на полную длину, а потому их считают наиболее гибкими.

Спирально-навивные воздуховоды изготавливаются по большей части из оцинкованной или нержавеющей стали, алюминия. Данный тип конструкции имеет большую стоимость по сравнению с гофротрубами первого вида (каркасными). Являются они наполовину гибкими из-за того, что вполне могут обеспечить растяжение в два или три раза, но не обладают свойством возвращаться в исходное состояние. Деформация останется неизбежной, даже если приложить усилия для придания такому воздуховоду необходимой формы.

Некоторые изготовители предлагают гибкую гофротрубу с теплоизоляцией или без нее. Наделение конструкции теплоизоляционными свойствами помогает значительно расширить область применения таких воздуховодов. Например, при использовании четырехслойных гибких гофротруб становится возможным прокладывать вентиляционные каналы не только внутри помещений, но и снаружи.

Материалы

На практике применение находят гофрированные трубы из следующих материалов:

• алюминий;
• нержавеющая сталь;
• оцинкованная сталь;
• полиэтилен низкого или высокого давления;
• текстиль;
• поливинилхлорид (ПВХ).

Вид материала, из которого изготавливают воздуховод, напрямую влияет на область его применения.

• Например, трубы из текстиля находят применение во время провода коммуникационных систем в производственных помещениях, так как они способствуют достаточно большой скорости циркуляции воздуха. Именно этот фактор обуславливает применение текстильных гофротруб на предприятиях сферы общественного питания и мясоперерабатывающих заводах. Подобные конструкции легко поддаются демонтажу, чистке и обеззараживанию.
• Воздуховоды из поливинилхлорида или ПВХ-гофротрубы используются в основном для обустройства вентиляционных каналов в домах и на промышленных объектах. Здесь применяются минеральные наполнители, обеспечивающие максимальную звукоизоляцию.
• Чаще всего для обустройства кухонной вытяжки берут гофрированные трубы из нержавеющей стали, оцинкованной стали или алюминия. Реже применяются варианты из пластика.

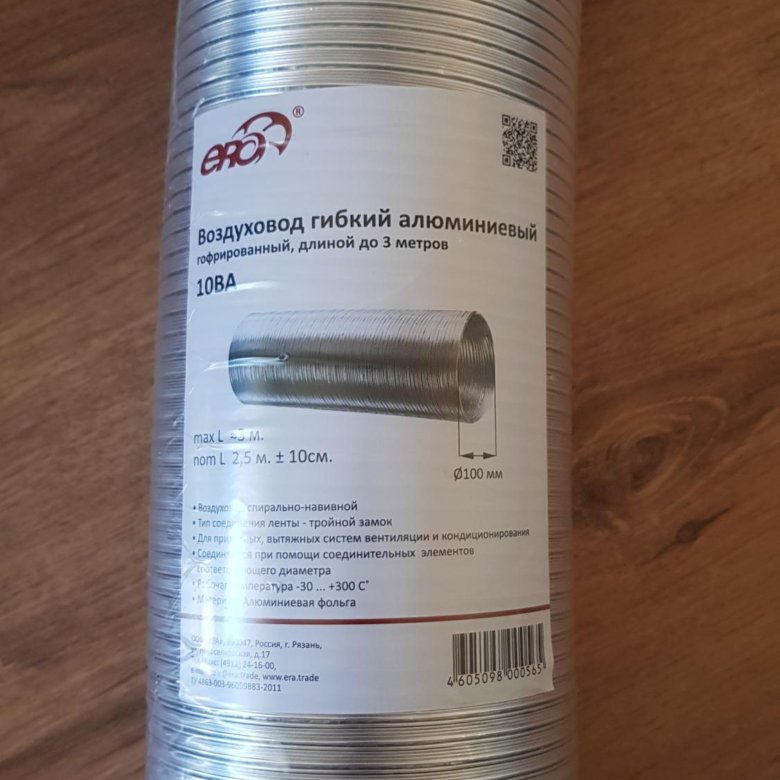

• Алюминиевая гофротруба имеет каркас средней жесткости и довольно малый вес. Используется как снаружи помещений, так и внутри них. Имеет пазы для скрепления, которые отсутствуют у более дешевых вариантов. К преимуществам установки труб из данного материала относятся долговечность в процессе эксплуатации и устойчивость практически к любым погодным условиям. Но имеются и небольшие изъяны: вибрация трубы при работе и образование шума.
• Следующий вариант – гибкая труба с каркасом из металлической проволоки с обмотанной вокруг нее фольгой. На продолжительность эксплуатации и качество такого воздуховода влияет непосредственно толщина внешнего слоя. Применяется только в быту, так как выдерживает небольшие нагрузки. К достоинствам относятся гибкость и наиболее доступная цена, к недостаткам – низкий уровень безопасности и практичности.
• Гофрированные трубы из оцинкованной стали обычно служат очень долго (более 20 лет). Трубы могут быть с полимерным покрытием или без него. Полимерный слой защищает внутреннюю или внешнюю часть трубы, также такой вариант обеспечивает возможность выбора цветового оформления и гармонично вписывается в любой интерьер. К преимуществам использования оцинкованных вентиляционных каналов можно отнести высокую прочность, длительный срок эксплуатации даже при сильном нагревании (более 70 градусов), абсолютную негорючесть, возможность выбора цветовой гаммы, минимальное сопротивление сети. Недостаток – отсутствие комплектующих, которые служат для скрепления нескольких труб между собой. Приходится применять такие инструменты, как плоскогубцы или кусачки.

• Пластиковая гофротруба является наиболее бюджетным и оптимальным вариантом для простых монтажных работ в жилых помещениях. Но у такого материала имеется несколько существенных недостатков: очень высокая степень горючести (при пожаре будет выделяться едкий дым, что приведет к отравлению токсичными и ядовитыми веществами), большая уязвимость и разрушаемость, выделение неприятного запаха из-за наличия в составе формальдегида. К достоинствам относят низкую стоимость готового изделия, легкость проведения монтажных работ, минимальное сопротивление сети.

Установка и подключение

Монтаж гофрированной трубы производится в несколько этапов.

1. Нужно разработать подробную схему по установке вытяжки. На этом этапе стоит учесть все особенности кухонного помещения, расположения мебельных отсеков, определить место для вентиляционного канала и составить план по его установке. После этого рассчитать необходимое количество труб, решеток и элементов крепления.
2. Тщательно проверить длину всех составляющих. В соответствии с нарисованной схемой и выбранными параметрами приготовить рукава к монтажным работам. Гофротрубу можно сделать короче при помощи обычных ножниц или ножовки.
3. Установить универсальный редуктор на выходную горловину вытяжки. Данное устройство требуется для монтажа гофротруб разных диаметров.
4. Соединить гофрированные трубы с вытяжкой. Смазать края горловины вытяжки герметиком. Закрепить трубу, а затем хомут с помощью винта и отвёртки.
5. Прикрепить гофротрубу к стене, используя кронштейны с хомутами. Крепятся хомуты на расстоянии 1 м друг от друга на протяжении всей длины воздуховода.
6. Надеть вентиляционную решётку на отверстие шахты и зафиксировать саморезами.
7. Подсоединить воздуховод к решетке. На раструб решётки нанести герметик и надеть горловину воздуховода. Зафиксировать хомутом.
8. Подключить вытяжку к электросети и проверить качество функционирования всей системы.
9. Произвести маскировку гофрированной трубы, если это необходимо.

В том случае, если вытяжная система расположена довольно далеко от вентиляционного отверстия, гофрированную трубу рекомендуется прятать за натяжным потолком. Такой вариант поможет избежать образования слишком острых углов и скрыть воздуховод от посторонних глаз.

Если на кухне не планируется устанавливать натяжной потолок, то можно спрятать воздуховод следующими способами:

• закрыть трубу дверцами навесных шкафов;
• смонтировать воздуховод за конструкцией из гипсокартона;
• закрыть декоративным коробом или другим элементом в соответствии с интерьером кухонного помещения.

До начала монтажных работ рекомендуется прочистить вентиляцию в самой квартире и выявить, есть ли тяга. Чтобы проверить этот факт, к вентиляционному отверстию нужно приложить обычный лист бумаги. В том случае, если он держится без сторонней помощи, тяга присутствует.

Также немаловажно установить наиболее подходящую производительность кухонной вытяжки, которую очень просто проверить при помощи специального устройства – анемометра, встроенного в основание гофротрубы.

И последнее – не нужно забывать об элементарных правилах пожарной безопасности. Стоит четко придерживаться инструкции по эксплуатации выбранного оборудования и остерегаться попадания влаги на поверхность вытяжной системы во время работы вентилятора.

Крайне нежелательно осуществлять следующие действия:

• трогать влажными руками металлическую поверхность вытяжки или гофрированной трубы с фольгированным покрытием;
• применять моющие средства при очистке воздуховода;
• устанавливать гофротрубу вблизи газовой и электроплиты или камина;
• фиксировать воздуховод около электропроводки.

Таким образом, справиться с монтажом гофрированный трубы может практически каждый, нужно лишь правильно подобрать параметры (длину и диаметр), форму и материал воздуховода, а также учесть особенности интерьера кухонного помещения.

Видеообзор воздуховодов для кухонной вытяжки смотрите в видео ниже.

Как установить и спрятать гофру от вытяжки на кухне

Вытяжка представляет собой наиболее важный элемент современной кухни. Она позволяет очищать воздух от продуктов сгорания, возникающих при готовке. Для создания вентиляционного канала часто используют гофрированные трубы. Их применение обусловлено простотой создания маршрута и соединения элементов конструкции. Чтобы разобраться, как установить и спрятать гофру от вытяжки на кухне, стоит рассмотреть несколько способов. Многообразие вариантов позволяет выбирать такой воздуховод для кухонь с различным интерьером.

Содержание статьи

Выбор оптимального диаметра канала

Диаметр гофрированной трубы подбирают в соответствии с рекомендациями, имеющимися в инструкции к приобретенной вытяжке. При выборе вариантов труб с большим или маленьким сечением, оборудование не будет выполнять свои функции в полной мере. Поэтому перед походом в магазин необходимо ознакомиться с характеристиками вытяжки.

Стандартные размеры гофры для вытяжки:

• 100 мм;
• 120 мм;
• 125 мм;
• 150 мм.

Другие диаметры вытяжных каналов встречаются намного реже. Чаще всего используются трубы 100 и 120 мм. Лучше, если диаметры выходного патрубка вытяжки, гофрированной трубы канала и вентиляционной шахты будут совпадать.

При невозможности подобрать изделие с подходящим диаметром можно выбрать канал, имеющий большее сечение. Его соединяют с остальными элементами системы специальным переходником. Выбор трубы с большим диаметром позволит избавиться от лишнего шума при работе вытяжки.

Важно! При меньшем диаметре вентилятор станет работать в повышенном режиме производительности, что чревато быстрым износом оборудования.

Как установить гофру на вытяжку и проложить вентиляционный канал?

Гофру подключают к вытяжке и вентиляционной шахте с использованием таких инструментов и материалов:

• хомуты;
• герметик на силиконовой основе;
• переходники с квадратного на круглый;
• алюминиевая лента;
• решетка с обратным клапаном.

Переходник требуется при выборе вытяжки с прямоугольным патрубком. Все элементы лучше приобретать вместе с гофрой. Это позволит не ошибиться с количеством запасных деталей.

Для соединения нескольких гибких труб используют алюминиевый скотч. Если аккуратно наклеить его на поверхность изделий, металлический воздуховод окажется эффективным.

Чтобы правильно установить гофру на кухонную вытяжку, следуют такому порядку работ:

• Гофру растягивают на всю длину. Один ее конец фиксируют к выходному патрубку вытяжного оборудования. Крепление осуществляют герметиком и металлическим патрубком. Герметизирующий состав наносят только на очищенную и высушенную поверхность, иначе стыки будут закрыты неплотно.
• Через каждый метр по вертикали или 1,5 м по горизонтали устанавливают дополнительные хомуты, обеспечивающие правильную фиксацию вентканала. Если до отверстия в стене не больше 0,8 м, хомуты не устанавливают.
• Острые углы в воздуховоде делать не следует — они снижают эффективность вытяжки на 10%. При длине вентиляции более 3 м подбирают вытяжку большей мощности.
• После установки дополнительных хомутов следует соединить гофрированную трубу с вентиляционным отверстием, поместив ее второй конец в патрубок вентиляционной шахты или решетки. Канал фиксируют хомутом. Стыки с трубой обрабатывают герметиком.

После установки вытяжки делают проверку ее работоспособности. Для этого к включенной системе подставляют лист бумаги. Если он втягивается, установка проведена правильно.

Как спрятать гофру от вытяжки?

Гофра, закрепленная на стене или уложенная на кухонную мебель, может испортить вид интерьера. Поэтому ее маскируют разными способами.

Короб из гипсокартона

Одним из надежных способов маскировки гофры является зашивание трубы в короб из гипсокартона.

Сначала по размерам трубы делают каркас, а затем зашивают его отделочным материалом и проводят финишные работы.

Работы по маскировке гофры в гипсокартонный короб проводят в такой последовательности:

• Выполняют разметку, по которой будут установлены металлические профили на потолок и стену. От концов каждого профиля проводят перпендикулярные линии. Они соединяются в точках, где будет размещен третий профиль.
• Просверливают отверстия для саморезов. Их выполняют через профиль.
• В отверстия фиксируют дюбеля.
• Закрепляют профили.
• Углы, расположенные у вытяжки, оснащают металлическим уголком.
• Все профили скрепляют друг с другом поперечными элементами.
• На металлический каркас фиксируют гипсокартонные листы.

Затем проводят декоративную отделку короба. Внешний стык панелей декорируют пластиковым уголком.

Отделка пластиком

Часто гофру маскируют за пластиковыми панелями. Они практичны и в сочетании с пластиковым потолком выглядят эстетично. Работы аналогичны предыдущим, только вместо гипсокартонных листов применяются пластиковые панели. Можно подобрать их цвет в соответствии с дизайном кухни.

Маскировка за накладкой

Если гофра будет скрыта в потолке, для маскировки ее участка до вытяжки используют декоративную накладку.

Этот элемент обычно продают в комплекте с вытяжным оборудованием.

Изделие представляет собой канал с квадратным сечением и тремя стенками.

Прокладка канала через мебель

Чтобы проложить гофру через мебель, нужна подготовка. Для работ понадобится:

• электролобзик;
• болгарка;
• ножовка по металлу;
• плоскогубцы;
• монтажная пена;
• наждачка;
• рулетка;
• молоток;
• дрель;
• уровень.

Сперва делают обратный клапан-хлопушку, препятствующий попаданию воздуха из трубы вентиляции в помещение. Выполняют его из тонкостенного алюминия или оцинковки. Его располагают на шкафу. Впоследствии ее крепят к мебели на монтажный клей.

После примерки хлопушки на шкафу размечают отверстие. Затем необходимо очертить и бока короба обратного клапана.

Последовательность работ со шкафом:

• Элемент мебели снимают со стены.
• В нижней доске вырезают отверстие для вытяжки. Для этого размечают прямоугольник по обрамлению вытяжки и делают отверстие для пилы лобзика. Аккуратно вырезают нужное отверстие.
• Убирают полки и проделывают в них отверстия для воздуховода. В верхней доске создают отверстие для хлопушки, оставив припуск с каждой стороны по 3 мм.

Затем в уложенный на заднюю стенку шкаф вставляют гофру. Верхний край трубы необходимо сформировать в квадрат под отверстие в верхней доске. Затем просовывают гофр в дырку и надрезают углы на 2 см, чтобы загнуть края в стороны.

Шкаф с гофром можно устанавливать на место. Отогнутые полоски гофра и дерева шкафа на углах неразрывной линией смазывают силиконом. В вентиляционное окно вставляют короб с хлопушкой.

Излишки силикона убирают тряпкой, смоченной в уксусе.

Осталось установить вытяжку:

• В вырез нижней доски шкафа вставляют оборудование.
• Гофр отжимают патрубком вверх, не одевая.
• Фиксируют вытяжку к шкафу шурупами.
• Надевают гофр на патрубок и крепят его хомутом. Главное — не герметизировать это соединение, поскольку его придется чистить.

Важно заранее продумать расположение розетки и проведение электропроводки для вытяжки. Особое внимание уделяется заземлению. Нельзя заземляться через газовые трубы или водопровод.

Фото удачно установленных воздуховодов в интерьере кухни

Незаметные воздуховоды для вытяжки из гофра практичны и долговечны. Их обычно скрывают за декоративной отделкой, как на фото ниже.

Красиво проложить вентиляцию из гофрированной трубы можно с использованием доступных материалов. Перед работой определяют маршрут прокладки канала и способ его маскировки. Для эффективной работы системы важно правильно подобрать диаметр труб для воздуховода.

Мар 29, 2018ventsyst

Какую выбрать гофру для вытяжки – советы профессионала

Чтобы на кухне избежать проблем с пятнами от жира на потолке, стенах, мебели, а также воспрепятствовать распространению запаха от приготовления еды по всем помещениям дома необходимо обязательно установить вытяжку. Сегодня смело можно утверждать, что вытяжка является таким же необходимым бытовым предметом, как и холодильник или варочная поверхность.

Виды

В случае установки на кухне настенной вытяжки, которая является одной из самых эффективных, конструкцию обязательно присоединяют к вентиляционному каналу. Сделать это можно с помощью специального воздуховода, роль которого чаще всего выполняет гофра. Гофра при этом может изготавливаться из алюминия или пластика. Если становиться вопрос, какую же из них выбрать, то нужно отметить, что воздуховод из пластика создает значительно меньше шума, чем алюминиевый. Но при этом мастера рекомендуют покупать именно алюминиевые гофры. Это, прежде всего, связано с тем, что гофра из алюминия имеет большую прочность, огнестойкая, имеет высокие аэродинамические характеристики и обладает антикоррозийными свойствами. Кроме этого воздуховод из алюминия может использовать как при низких температурах (от -30°C), так и при очень высоких (250°C).

Диаметр воздуховода

Кроме материала, из которого изготавливается гофра, важным критерием при выборе является диаметр воздуховода. Очень важно правильно подобрать диаметр гофры. В инструкции к каждой кухонной вытяжке производитель указывает, какой минимальный диаметр должен быть для корректного функционирования устройства. Если, например, в инструкции указано, что диаметр гофры должен быть не менее 12 сантиметров, а при этом установить воздуховод меньшего диаметра, то это может привести к перегреву системы. Чаще всего на рынке предлагаются гофры диаметрами 10, 12, 12,5 и 15 сантиметров.

Длина гофры будет зависеть от того, на каком расстоянии находятся вентиляционный канал и вытяжка друг от друга. Воздуховоды при этом могут иметь практически любую длину без ограничений. Единственное, что стоит учитывать, что они не должны во время установки изгибаться под острыми углами и чем больше будет их длина, тем хуже будут удаляться с помещения дым и неприятный запах. При установке длинной гофры необходимо использовать более мощную кухонную вытяжку.

Технология гофрированных труб | Plasticstoday.com

Химическая компания Solvay и производитель пластиковых труб Maincor Rohrsysteme GmbH & Co. KG сообщают, что они первыми применили метод экструзии гибких гофрированных труб с различной толщиной стенок и диаметрами. Это достижение поможет решить новые задачи по управлению тепловым режимом, связанные с объединением двигателей внутреннего сгорания (ДВС) и технологий электромобильности, включая аккумуляторы, электродвигатели и силовую электронику.

Трубка изготовлена ​​из однослойного экструзионного материала Solvay Ryton PPS XE3500BL, высокоэффективной смолы, оптимизированной для производства гофрированных труб и имеющейся в продаже по всему миру. OEM-производители автомобилей выбрали этот прочный и легкий материал для замены более тяжелых и громоздких резиновых трубок и металлических хомутов, чтобы разработать более гибкие решения для линий подачи жидкости.

«Тенденция к уменьшению размеров двигателя заставляет автоинженеров искать место для установки сложных систем управления температурным режимом, поскольку компоненты конкурируют за место в моторном отсеке», — сказал Брайан Балено, руководитель отдела маркетинга и транспорта Solvay Specialty Polymers.«Гофрированные трубы, изготовленные из Ryton PPS, значительно расширят спектр применений для регулирования температуры под капотом, таких как контуры рециркуляции выхлопных газов турбонагнетателя, а также вентиляционные и вакуумные линии для топливных баков, корпусов двигателей и картера, транспортирующие пары, газы или конденсаты», — пояснил Балено.

По данным Solvay,

Ryton PPS сохраняет термическую стабильность при температурах до 200°C (392°F). Материал также обладает стабильностью размеров при повышенных температурах и в суровых условиях, механической прочностью, пластичностью, ударной вязкостью и химической стойкостью, а также по своей природе является огнестойким.

«Разработка успешного процесса производства гофрированных труб из Solvay’s Ryton PPS демонстрирует технологические знания и технические знания Maincor», — сказал Мануэль Зинк, руководитель отдела продаж автомобильной и бытовой техники и специальных приложений в Maincor Rohrsysteme GmbH. «Мы тесно сотрудничали с Solvay, чтобы добиться снижения веса и эффективности производства, а также снизить затраты. Испытания по термоформованию после экструзии позволили оптимизировать геометрию труб, чтобы они соответствовали доступному пространству в моторных отсеках, что позволяет сократить время сборки компонентов», — добавил Зинк.

Белый твердый ПВХ против черной гофрированной трубы для установки французского дренажа

Если в вашем дворе есть участки, которые все время остаются влажными, или если в вашем подвале часто собирается вода после ливней, вам следует подумать об установке французского водостока, чтобы решить эти проблемы. Французский водосток предполагает подземные работы — установку дренажной системы, защищающей ваш дом и двор.Это не та область, где вы хотите просто пойти с самым дешевым решением. Важно, чтобы вы выбрали правильные материалы и выполнили проект правильно с первого раза, чтобы вам не пришлось выкапывать и заменять материалы слишком рано. Установка французского водостока может устранить постоянную влажность, а также предотвратить образование плесени и грибка вокруг вашего дома.

Что такое французский дренаж?

Французский слив звучит красиво, но на самом деле это довольно простая дренажная система. По сути, это выложенная гравием канава, в которую встроена труба, по которой вода переносится из одного места в другое.Труба отводит дождевую воду от проблемных зон, которые могут быть повреждены водой, если оставить их в покое. Затем вода сливается в более желательное место.

Этот тип дренажной системы идеально подходит для тех участков вашего двора или дома, где скапливается вода. Например, может быть низина, где скапливаются дождевые лужи, и никогда не было возможности полностью высохнуть. Иногда новое строительство или плохой фундамент могут привести к тому, что сток воды будет направлен в сторону дома. Французский дренаж может помочь, перенаправляя воду и отводя ее в другое место.

Французские водостоки

обычно изготавливаются из черной гофрированной трубы, но есть аргументы в пользу использования для этой работы и белой трубы из ПВХ. Давайте посмотрим на плюсы и минусы каждого, и как они обычно используются.

Черная гофрированная труба

Черная гофрированная труба чаще всего используется для самотечного водоснабжения, в том числе:

— ливневая канализация (включая французские водостоки)

— подземный дренаж

— канализационные коллекторы

— сбор фильтрата

— задержка и/или удержание воды

Плюсы гофрированной трубы

Стоимость: Черная гофрированная труба дешевле других видов труб.

Простота использования: Этот тип труб, даже больших диаметров, легкий. Облегчает использование, хранение и транспортировку.

Гибкая: Черная гофрированная труба является гибкой, что делает ее идеальной для проектов, в которых нельзя использовать сплошные трубы.

Минусы гофрированной трубы

Тонкие стенки: Черная гофрированная труба имеет тонкие, мягкие, гибкие стенки, которые легко повредить, особенно если она не закопана под землю. Это также означает, что если он засорится, его нельзя будет развернуть, потому что вращающиеся лезвия разорвут стенки.

Легко засоряется: При закапывании в землю корни могут легко прорасти в трубу.

Замедленный поток воды: Отложения и мусор могут скапливаться в гофрированных гребнях, замедляя поток воды и повышая вероятность его засорения.

Белая сплошная труба из ПВХ

Твердая белая труба из ПВХ — это очень распространенный тип труб, который чаще всего используется для канализационных и сантехнических нужд. Трубы из ПВХ или поливинилхлорида являются более экономичным типом труб, чем некоторые другие, такие как металлические или терракотовые.Он используется для различных целей, включая проекты по дренажу двора и многие поделки своими руками.

Плюсы цельной трубы ПВХ:

Универсальность: Трубы из твердого ПВХ доступны различной длины, диаметра и толщины.

Прочность: Этот тип трубы намного долговечнее гофротрубы — не пробивает корни и легко прочистить.

Гладкие стенки: Стенки трубы из ПВХ гладкие, что снижает вероятность засорения или попадания мусора, замедляющего поток воды.

Простота обслуживания: прочистки могут быть установлены в трубопроводных системах из ПВХ, что упрощает техническое обслуживание.

Увеличенный срок службы: Благодаря прочности и толстым стенкам трубы из ПВХ прослужат гораздо дольше, чем гофрированные трубы.

Минусы сплошной трубы из ПВХ:

Стоимость: Хотя трубы из ПВХ дешевле металлических и терракотовых труб, они дороже, чем черные гофрированные трубы. Это означает, что в зависимости от размера вашего проекта вы можете заплатить значительно большую сумму, используя ПВХ.

Не гибкий: Труба из ПВХ твердая и имеет толстые стенки, что означает, что она не будет гнуться. Если система, которую вы устанавливаете, имеет изгибы или повороты, потребуется использовать фитинги и клей для ПВХ, чтобы ориентироваться в этой области.

Сложнее установить: Трубу из цельного ПВХ сложнее установить, чем черную гофрированную трубу.

Заключительные мысли

Важно, чтобы вы понимали различные области применения, а также преимущества и недостатки использования белых труб из ПВХ по сравнению с черными гофрированными трубами, чтобы вы могли принять наилучшее решение о материалах для вашей ситуации.Вы, очевидно, хотите сделать проект правильно с первого раза, и вам не придется возвращаться и ремонтировать или заменять свою работу. Выбираете ли вы черную гофрированную трубу или белый ПВХ, убедитесь, что это лучший вариант для вашего проекта.

Также обратите внимание, что компания CIS предлагает полную линейку фитингов, которые также можно использовать в сочетании с установкой французского дренажа из ПВХ-трубы. Обычно это может включать 45% изгибов и 90% изгибов.

Китай Индивидуальные производители машины гофра Производители, поставщики, фабрика — сделано в China

1

9

1

41

9

Направление эксплуатации

41

отливки

9

9

9

9012

Диаметр под давлением

32

10

9

Главный преобразование частоты

15). Вакуумная адсорбция с нагнетателем высокого давления. С глушителем всасывания машины устройства управления ветром; Электрический блок управления, чтобы сосредоточиться на том же хосте, не менее 1,5 м, рабочая сторона закрытой стороны капота.
2). Цепной привод, простой в управлении.
3). Диаметр гофрированного ролика Ø280 мм, изготовлен из высококачественной легированной стали 52CrMo, после закалки и отпуска, закалки, полированной поверхности с хромированным покрытием твердостью HRC60 градусов, управление цилиндром вверх и вниз.
5). Диаметр прижимного ролика Ø280 мм, модуляционная обработка углеродистой сталью 45 #, обработка и шлифовка поверхности хромированного цилиндра, управление вверх и вниз.
6). Верхний и нижний нагревательный валик диаметром Ø320 мм, обработка и шлифовка, поверхность покрыта твердым хромом, цельнометаллическое соединение шланга.
7). Пневматический клей, клеевой валик диаметром Ø215 мм, гравированный с рельефной тыльной поверхностью в виде ямок, полированный, с твердым хромированием, обработка поверхности ролика переноса и шлифовка твердого хромового покрытия
8).Рифленые роликоподшипники с высокотемпературными и смазанными под давлением подшипниками
9). Электрическая регулировка количества клея, простое управление и управление всей машиной.
10). Гофрированный валик односторонний высотой 0,10 мм, прижимной валик односторонний высотой 0,075 мм. Добавьте дистанционное устройство, цилиндр давления для Ø 160 мм.
11). Шестерня: марка HRB
12). Электронные компоненты и аксессуары: бренд Sheneider, двигатель TECO из Тайваня.

Анализ вибрации гофрированных панелей на JSTOR

Абстрактный

Автомобильные панели усиливаются различными способами, чтобы соответствовать критериям инженерного проектирования.Текущие примеры панелей многочисленны и включают крышу, крышку палубы, капот, днище и т. д. Если для автомобильных панелей следует рассматривать легкие материалы с низким модулем упругости (например, алюминий, листовой формовочный материал), можно ожидать, что некоторая форма потребуется жесткость. В данной работе аналитически и экспериментально исследуется один конкретный тип усиленной панели — двухслойная панель, состоящая из скрепленных вместе трапециевидно-гофрированной пластины и плоской пластины. Разработана методика моделирования панели конечными элементами.Вместо того, чтобы присваивать ребрам жесткости свойства «размазанности», точность панели сохраняется за счет моделирования ее как двухслойной конструкции (а не как пластины), так что также допускаются локальные деформации. Поскольку метод соединения существенно влияет на структурные свойства усиленной панели, два рассмотренных распространенных метода крепления — точечная сварка и эпоксидное соединение — требуют специальной обработки при моделировании. Показано, что для панели, сваренной точечной сваркой, можно построить конечно-элементную модель, учитывающую влияние различных расстояний между точками сварки. Это достигается за счет применения зависимостей между составными пластинами. Для панелей на эпоксидной основе используются разные ограничители. Для проверки этих процедур моделирования обе модели используются для расчета частот и форм колебаний свободной панели, а результаты сравниваются с экспериментальными значениями. Было достигнуто отличное согласие с ошибками от 2 до 8 процентов для большинства мод. Это исследование подчеркивает необходимость адекватного представления локальных деформаций даже при оценке относительно простых сборных панелей.

Информация об издателе

SAE International — это глобальная ассоциация, объединяющая более 128 000 инженеров и соответствующих технических экспертов в аэрокосмической, автомобильной и коммерческой отраслях промышленности. Основными компетенциями SAE International являются обучение на протяжении всей жизни и добровольная разработка согласованных стандартов. Благотворительным подразделением SAE International является Фонд SAE, который поддерживает множество программ, в том числе A World In Motion® и серию Collegiate Design Series.

Односторонняя машина для гофрирования без пальцев

, Машина для гофрирования без пальцев Особенности структуры:

1.Вакуумная адсорбция с нагнетателем высокого давления. С глушителем всасывания машины устройства управления ветром; Электрический блок управления, чтобы сосредоточиться на том же хосте, не менее 1,5 м, рабочая сторона закрытой стороны капота.

2. Универсальный шарнирный привод, конструкция разделения, независимая коробка привода, закрытая смазка погружением в трансмиссионное масло, может продлить срок службы зубчатой ​​передачи.

3. Диаметр гофрированного ролика Ø360 мм, диаметр ролика 360 мм, материал ролика из сплава, после закалки и отпуска, закалки, полированная поверхность, хромированная твердость HRC60 градусов, управление цилиндром вверх и вниз.

4. Диаметр прижимного ролика Ø360 мм, модуляционная обработка углеродистой сталью 45 #, обработка и шлифовка поверхности хромированного цилиндра, управление вверх и вниз.

5. Верхний и нижний нагревательный валик диаметром Ø400 мм, обработка и шлифовка поверхности с твердым хромированием, цельнометаллическое соединение шланга

6.Пневматический контрольный клей, клеевой валик диаметром Ø240 мм, гравированный с текстурированной задней поверхностью в виде ям, полированный, твердый хром, обработка поверхности передающего валика и шлифовка твердого хромового покрытия

8. Используйте электроизоляционное устройство для определения количества клея, для простоты эксплуатации и хорошей производительности.075 мм. Добавьте дистанционное устройство, цилиндр давления для Ø 160 мм.

10Электронные компоненты и аксессуары: марка Schneider, двигатель TECO.

Пневматические компоненты. поворотные соединения, металлический шланг: YADEKE, бренд TENGZHOU

Технические параметры:



		Технические параметры		Рабочая скорость	1400mm
2	2		100 м / мин
3		По необходимости клиента
4		флейта типа	E
подвал	отливок HT200
6	Whoinboard	Отливки HT200 / thinckness130mm
7	7	Φ280mm / 52Crmo Alloy Steel Roller
8	Φ280mm / 48stel
9
11KW
11	вентилятор вентилятора	11KW (зависит от типа флейты)
12	пневматическая мощность	0. 4—0,9 МПа.
13	Контроль ширины клея	Электрическая регулировка, простое управление

9 9 9 9 9019 150m / мин 9 901 28

№	Имя	Технические параметры
	1	Рабочая ширина	1800 мм
3	Направление эксплуатации	Как требуется клиент
4	4	Флейта Тип	Как требуется клиента
5	Base Bracket	Casting HT200
	6	Толщина HT200 / Толщина 240 мм
7	Гофрированный ролик Диаметр	Φ360mm / 52Crmo сплав сталь
8	8	давление диаметр диаметра	Φ385 мм / 45 сталь
	9	Предварительный нагревый ролик диаметр	Φ402mm / 45 сталь
10	клеевой роликовый диаметр	Φ240 мм/45 сталь
11	Главный инверторный двигатель	30кВт / 45кВт инвертор подключен
12	Вентиляторный двигатель	20кВт???Это зависит от типа канавки???
13	Источник воздуха	0. 4—0,9 МПа???
14	Давление пара	0,8—1,3 МПа

ГОФРОВЫЙ КАРТОН РУЛОН 5’X250′ — Safety Express

УСЛОВИЯ ДОСТАВКИ И ФРАХТА

Плата за перевозку взимается, если иное не согласовано с компанией Safety Express. Для специального заказа, продуктов, которых нет в наличии, и прямых заказов с завода может взиматься плата за доставку независимо от места доставки. Не все товары из каталога есть на каждом складе, поэтому может потребоваться дополнительное время доставки и дополнительные расходы.В период роста цен на топливо мы оставляем за собой право добавлять топливный сбор ко всем поставкам.

ПРЕТЕНЗИИ И ВОЗВРАТ ТОВАРОВ ПОЛИТИКА

Safety Express оставляет за собой право взимать комиссию за пополнение запасов при возврате по причинам, отличным от дефекта товара или ошибок при доставке. Возврат осуществляется в соответствии с положениями и условиями наших поставщиков, включая транспортные расходы. Номер разрешения на возврат требуется для любого возврата. Пожалуйста, свяжитесь с местным отделением или отделом обслуживания клиентов для получения номера разрешения на возврат.Мы тщательно комплектуем и упаковываем каждый заказ. В редких случаях, когда товар отсутствует или получен поврежденным, позвоните в отдел обслуживания клиентов. Товары по специальному заказу и товары, которых нет на складе, НЕ ПОДЛЕЖАТ ВОЗВРАТУ в компанию Safety Express.

БЕЗОПАСНОСТЬ ЭКСПРЕСС – УСЛОВИЯ ОБУЧЕНИЯ

«Классы» относятся к классам/практикумам/семинарам, которые мы предоставляем вам, как указано в подтверждении вашего заказа; «Мы/Нас/Наш» относится к Safety Express, входящей в группу компаний Aramsco.

Услуги/Цены

Мы прилагаем все разумные усилия, чтобы общие описания наших классов соответствовали к фактическому классу, который будет предоставлен вам.

Мы прилагаем все разумные усилия, чтобы гарантировать, что все цены, указанные на нашем веб-сайте, верны на момент выхода в Интернет. Мы оставляем за собой право изменять цены и добавлять, изменять или удалять специальные предложения время от времени и по мере необходимости.

Все цены проверяются нами при обработке вашего заказа.В том маловероятном случае, если Мы показали неверную информацию о ценах, обратите внимание на следующее:

Мы свяжемся с вами, прежде чем приступить к выполнению вашего заказа, чтобы сообщить вам об ошибке и спросить вас, как вы хотите поступить. Мы предоставим вам возможность приобрести Услуги по правильной цене или отменить ваш заказ.

Плата за экзамен IICRC для онлайн-классов оплачивается при регистрации на экзамен через веб-сайт IICRC. Плата за экзамен IICRC за очные занятия выплачивается непосредственно инструктору во время экзамена.Способы оплаты экзаменационных сборов различаются.

Плата за личную регистрацию включает легкий завтрак, обед, легкие закуски и напитки.

Платежи

Оплата занятий, как указано в заказе, производится в полном объеме при регистрации. Выбранный вами способ оплаты будет взиматься, как указано.

Принимаются следующие способы оплаты: Visa, Mastercard, American Express, PayPal.

Аннулирование

Все регистрации на занятия являются окончательными и возврату не подлежат.

Политика отмены:

Если в течение 14 дней или более предлагаемых занятий вы не сможете посетить их, вы можете передать свое место кому-то другому в вашей организации или выбрать другую дату занятия.

В течение 13 или менее дней после предоставления Услуги вы можете сменить свое место, но никакие другие изменения не будут приняты из-за обязательств, которые мы взяли на себя перед учебной организацией и инструктором.

Полный возврат средств будет предоставлен, если из-за непредвиденных обстоятельств нам придется отменить одно из наших занятий.Мы не несем ответственности за любые убытки, которые вы можете понести в связи с командировочными расходами. Для очных занятий мы рекомендуем приобретать возвращаемые или гибкие авиабилеты.

Установка кислородного колпака для младенцев (пошаговое руководство)

В этой статье мы обсудим процедуру использования и установки кислородного капюшона у новорожденного.

Готовы научиться устанавливать кислородный колпак? Что ж, вам повезло, потому что я собираюсь поделиться с вами, как это сделать шаг за шагом.Как студент-респираторная терапия, это то, что вам необходимо знать, как делать во время лабораторных проверок. Вот почему важно выучить шаги сейчас, чтобы вы знали их, когда это будет необходимо.

Кислородный капюшон представляет собой прозрачное пластиковое отделение (похожее на капюшон), которое надевается на голову новорожденного и обеспечивает ребенка теплым и влажным кислородом. Это позволяет новорожденному получать желаемый FiO2 для поддержания надлежащего насыщения кислородом.Кислородный колпак окружает только голову и шею младенца, оставляя остальную часть тела доступной для ухода.

Для правильного использования важно обеспечить соблюдение надлежащей процедуры при установке кислородного колпака.

Как установить кислородный колпак:

1. Просмотрите и оцените медицинскую карту пациента

Обычно это первый шаг к любой процедуре, которую вы выполняете в качестве респираторного терапевта.Вы всегда хотите проверить карту пациента и подтвердить назначение врача в первую очередь. Кроме того, при просмотре диаграммы обязательно обратите внимание на любые соответствующие данные, такие как диагнозы, лекарства, рентгенограммы, результаты лабораторных исследований и т. д.

2. Соберите все необходимое оборудование

Включает следующее:

• Кислородный колпак подходящего размера
• Кислородная трубка
• Кислородный смеситель и/или расходомеры (с ниппелями)
• Увлажнитель/нагреватель
• Стерильная вода
• Гофрированная трубка
• Термометр кислородного колпака
• Анализатор кислорода
• Пульсоксиметр или монитор насыщения

Войдите в палату пациента и немедленно вымойте руки и наденьте соответствующие перчатки и/или СИЗ. Расположите младенцев правильно, чтобы капюшон мог облегать их голову и шею.

Здесь вам нужно будет объяснить процедуру родителям младенца.

4. Соберите кислородный колпак

• Во-первых, вам необходимо откалибровать анализатор кислорода перед сборкой колпака. Убедившись, что калибровка работает правильно, убедитесь, что головка анализатора расположена на лице новорожденного.
• Убедитесь, что поблизости есть аварийный кислородный прибор.
• Соберите увлажнитель и заполните камеру стерильной водой.
• Подсоедините трубку смесителя кислорода к камере, заполненной водой, а также подсоедините трубку нагревателя к камере, заполненной водой.
• Поместите термометр внутрь кислородного колпака в правильном положении. Убедитесь, что температура нагревателя установлена ​​в пределах 32-37 градусов Цельсия.
• Теперь вам нужно установить кислородный колпак и смешать воздух и кислород до нужной концентрации, чтобы получить желаемое количество FiO2. Обязательно обеспечивайте минимальную скорость потока 8-10 л/мин, чтобы предотвратить накопление вредных уровней углекислого газа внутри кислородного колпака.
• Подсоедините трубку обогревателя к кислородному колпаку.
• Осторожно наденьте кислородный капюшон на голову младенца, чтобы он неплотно прилегал к его шее.
• Анализ FiO2 во рту младенца.
• Убедитесь, что подаваемые газы направлены в сторону от лица ребенка.
• При необходимости регулируйте температуру нагревателя, чтобы поддерживать нейтральную температуру окружающей среды.

5. Продолжать наблюдение и оценку младенца

После того, как вокруг головы младенца будет надет кислородный колпак, вам нужно будет продолжить наблюдение и обследование пациента. Вы можете оценить следующее:

• FiO2
• Насыщение кислородом
• Частота сердечных сокращений
• Частота дыхания
• Температура внутри кислородного колпака
• Уровень стерильной воды в камере
• Уровни увлажнения
• Следите за областью шеи ребенка на предмет раздражения и повреждения кожи
• Следите за тем, чтобы кислородный колпак оставался в правильном положении
• Слив воды из гофрированной трубки, если необходимо
• Контроль температуры тела младенца
• Остерегайтесь любых осложнений. К ним относятся: гипоксемия, гипероксемия, гипертермия, гипотермия и повреждение кожи в области шеи.

Медицинскому работнику очень важны графики и документация. Я уверен, что вы уже знаете об этом, но я должен включить это здесь. Вы хотите убедиться, что вы документируете весь процесс настройки кислородного колпака.

Сюда входят любые изменения концентрации кислорода, а также основных показателей жизнедеятельности пациента на протяжении всего процесса. Помните, в области медицины, если это не документировано, значит, этого никогда не было.

Вот и все. Теперь вы знаете правильную процедуру установки кислородного колпака. Так что, если вы студент, если вам необходимо сделать это в вашей клинической ротации, вы можете выполнить следующие шаги и легко настроить его. А если вы уже являетесь респираторным терапевтом, вы можете использовать это руководство в качестве напоминания о шагах, которые необходимо выполнить, чтобы настроить кислородный капюшон. Успокойся!

Ссылки

Ниже приведены источники, которые использовались при проведении исследования для этой статьи:

• —. Основы респираторной терапии Игана. 12-е изд., Мосби, 2020 г. [Ссылка]
• —. Неонатальная и детская респираторная помощь. 5-е изд., Сондерс, 2018 г. [Ссылка]
• Налепка, К. «Кислородный колпак для новорожденных с респираторным дистресс-синдромом». PubMed, декабрь 1975 г., pubmed.ncbi.nlm.nih.gov/1041838.
• «Контролируемая терапия FiO2 у новорожденных с помощью оксигенации в отсутствие анализатора кислорода». PubMed Central (PMC), 1 апреля 2007 г., www.ncbi.nlm.nih.gov/pmc/articles/PMC4925353.

Раскрытие информации: Ссылки на учебники являются партнерскими ссылками, что означает, что мы без дополнительных затрат для вас будем получать комиссию, если вы перейдете по ссылке и совершите покупку.

.
