Основной задачей вентиляционной системы является подача, транспортировка или удаление воздушной массы из помещения. Помимо прочего, за счет воздуховода можно избежать оседания жира, примесей, вывести запахи, наладить циркуляцию воздуха. В случае неэффективной работы вентиляции, пребывание в кухне может оказаться дискомфортным и даже вредным. Именно поэтому требуется верный выбор и установка данного оборудования. Существует несколько видов вытяжки для кухни.

Важность воздуховода для кухни

Вытяжка на кухне – полезный элемент

Сегодня сложно представить современную кухню, которая бы не имела банальные бытовые приборы, необходимые для приготовления пищи: холодильник, плиту, СВЧ-печь… Данный базовый набор должен быть у каждого. Аналогичным образом не должно остаться никаких сомнений по вытяжками, или, если быть точным, вытяжными зонтами. Благодаря данным незамысловатым конструкциям возможно избавление от излишней влаги или продуктов сгорания.

Какие элементы необходимы для монтажа вытяжки

Пережитком советской системы является оборудование квартиры единственным вентиляционным каналом. Справедливости ради необходимости заметить, что с работой вытяжки загрязненный воздух идеально выводится из кухни.

Аналогичная ситуация происходит и с нарушением естественной системы циркуляции воздуха в жилище, что незамедлительно приводит к его застою.

Особенности

Пластиковые воздуховоды значительно превосходят в техническом плане металлические аналоги, что сказывается на постепенном отказе от последних, причем целиком:

1. Воздуховоды для кухонных вытяжек из пластика прекрасно поддаются обработке. При этом сохраняется гладкость поверхности изнутри. Воздуховоды из металла в аналогичной ситуации становятся шероховатыми, а это уже минус для дальнейшего их функционирования. С ростом статического сопротивления продвижение в металлической конструкции воздуха уменьшает количество масс на выходе.
2. Учитывая, что это химсплавы, пластиковая разновидность воздуховодов имеет в составе антисептические компоненты, которые позволяют сократить запыленность поверхности. В результате, очистка упрощается. Чем не экономия на обслуживании?
3. Пластик поддается шлифовке и нарезке (по сравнению с металлом). Следовательно, подогнать пластиковый вариант под необходимый формат гораздо легче, в то время как с металлическим повозиться уж точно придется.

Как правильно установить вытяжку

Пластиковые вентиляционные воздуховоды экологичны за счет чистых материалов, из которых они производятся. Это позволяет говорить об уверенности в их безопасности и надежности. Стало быть, пластик гигиеничнее металла, за счет антикоррозийной и антисептической поверхности.

Текущие технические особенности вполне можно назвать основными, так как они исходны с момента создания, и каким-либо образом это изменить не получится. Выбор будет зависеть уже исключительно от покупателя.

Как выбрать вытяжку учитывайте все за и против:

Плюсы и минусы

Нажмите чтобы увеличить

Пластиковые островные вытяжные конструкции достаточно удобны с точки зрения форматирования. Они продаются в круглой и прямоугольной форме. Дополнительно к ним докупаются Г-образные переходники. Завершить работу всей системы поможет герметик.

И так, преимуществами являются:

• Шумоизоляция;
• Плотность крепления, дабы грязь не забивалась в зазоры;
• Низкое сопротивление;
• Легковесность, что позволяет упростить их транспортировку.

Несмотря на это, не обошлось и без минусов. В данном случае, достаточно серьезным недостатком является низкий уровень огнестойкости. Это сказывается на выборе помещения для установки, так как придется в некоторых случаях осторожничать с правилами противопожарной безопасности.

Без воздуховода не обойдется островная кухня

Воздуховоды из пластика не переносят высокие температуры, посему их эксплуатация в помещениях, подверженных пожару, недопустима. Таким образом, пластиковый вариант не рекомендован для предприятий промышленного назначения, чтобы не идти на риск с дорогим оборудованием, а то и жизнями сотрудников, лучше, конечно, прибегнуть к металлическим воздуховодам.

Как правильно рассчитать размеры кухонных фасадов читайте здесь.

Однако для домашнего применения, скажем на кухне, пластиковый вариант явно более практичнен и ничем не уступает в надежности. Поэтому это достаточно разумное решение для вентиляции в доме.

Как выбрать

Нажмите чтобы увеличить

На что обратить внимание

При выборе воздуховода из пластика придется обратить внимание на пару мелочей. Сперва стоит позаботиться о информированности соответствующей для вашего помещения производительности и правильно выбрать кухонную вытяжку. Ее расчет производится по формуле: площадь кухни множится на 12. Результирующая цифра станет показателем необходимой производительности устройства.

Вытяжка для воздуховода

Если же площадь кухни большая, лучше остановиться на устройствах с возможностью подключения к системе вентиляции, так как вытяжка без воздуховода сюда не подойдет. Так как в данном случае последние обладают достаточным запасом мощности. Определенный круг сетует на дизайнерскую ограниченность. Если же внешность важный для покупателя критерий, то лучше обратиться к разнообразию вытяжных зонтов с подключением к воздуховоду. Буквально-таки все варианты систем без подключения отличны лишь шумной работой. А если же для вас данный показатель неоценим, то тогда обращайтесь к подключаемому варианту.

Нажмите чтобы увеличить

При выборе устройства прибегайти к к жировому фильтру из 5 и более слоев алюминиевой сети.

Дополнительные элементы

Спрятать воздуховод можно за фальшпанелями

Как правило, говоря о дополнительных элементах, на ум сразу же приходят прямоугольные воздуховоды из пластика, выбор на который падает при необходимости экономии пространства. Данный агрегат достаточно шумен, поэтому может потребовать дополнительных элементов, позволяющих свести показатель на нет. Здесь можно отметить:

• вентиляторы;
• шумоизоляционные материалы;
• приточно-вытяжные решетки.

Процесс установки

Чем тщательнее вы подойдете к этому вопросу, тем надежнее будет конструкция

Вероятно, это первый вопрос, решаемый до начала установки. Здесь все банально – подключение кухонной вытяжки без особых требований. Единственно что требует учесть высоту верхних кухонных шкафов. Начинаем с подводки кабеля в 1,5 квадрата сечения, можно и 3-ой с заземлением или стандартный 2-ой. Персональная защита в виде УЗО или автовыключателя не потребуется.

Относительно подсоединения вытяжки к электросети аналогичным образом, сложностей не будет. Можно решить проблему 2-мя способами:

• специальный разъем для присоединения кабелей;
• изолировав и скрутив провода.

Последний потребует высокого качества проводки (дабы они не грелись), и хорошей пропайки.

Подключение

Подключение вытяжки к воздуховоду происходит по следующему алгоритму:

• Подключение воздуховода.
• Вешаем шкаф с гофрой на стену.
• Закрепляем самодельный короб на шкаф.
• Закрепляем вытяжку в шкаф.
• Надежно закрепляем гофру на вытяжку и фиксируем хомутом.
• При подключении вытяжки напрямую – потребуется подключение воздуховода к шахте.
• В случае монтажа пвх воздуховодов ситуация процесс идентичен.

В процессе монтажа максимально снижайте количество изгибов трубы для большей тяги. Каждый повтор сокращает мощность примерно на 10%.

Уход и правила эксплуатации

Основным преимуществом пластиковых воздуховодов является именно проста: легкость монтажа, неприхотливость ухода, доступность сервисной поддержки.

Как правильно сделать монтаж воздуховода:

Как украсить или спрятать

Как спрятать воздуховод

Существует несколько способов гармонично спрятать воздуховод:

1. Наиболее популярный – провести их за навесными шкафами либо внутри них как внутренне наполнение или же спрятать их за фальшпанелями. Довольно-таки экономичный вариант.

1. В случае двухуровневого, подвесного потолка или матового натяжного потолка можно воздуховод провести как раз между ними, заметить который будет практически невозможно.
2. Существует также прямоугольный короб, при определенных экспериментах с которых и работе с освещением c помощью подвесных светильников будут твориться чудеса.
3. Также достаточно интересным вариантом может быть покраска труб в соответствии с общей атмосферой помещения.

Как спрятать трубы на кухне:

В результате можно сказать о практически идеальном варианте воздуховода для кухонного помещения. Хотя, в принципе, альтернатив и нет. Пластиковый вариант доступен, прост в монтаже и обслуживании, экологичен, безопасен, надежен, превосходно впишется в окружающую атмосферу любого дизайна кухни. Остается лишь наслаждаться всеми его преимуществами. Смотрите также информацию про монтаж кухонной вытяжки.

пластиковые, круглые, гибкие, для вытяжки

СодержаниеСвернуть

Пластиковый воздуховод для кухонной вытяжки

Любое кухонное помещение должно иметь вентиляционную систему. Вытяжка на кухне – не очередная модная тендеция, а важный элемент при соблюдении экологических и гигиенических стандартов.

Ее отсутствие может быть причиной не только неприятных и вредных запахов, но и образования следов от процесса готовки на вашей кухонной мебели, что в последствии может вызвать быструю потерю эстетического вида вашей кухни в целом.

Вытяжки могут быть с воздуховодом и без него (вторая группа имеет ряд недостатков, по сравнению с первой, так как необходим фильтр, который будет полноценно очищать воздух лишь при своевременной его замене).

Основное предназначение воздуховода для вентиляции – вывод уже отработанного воздушного потока. Без такого элемента, как пластиковый воздуховод для кухонной вытяжки, система вентиляции в целом, не смогла бы нормально и полноценно функционировать.

При установке вытяжки на кухне, а также правильной вентиляции возникает задача в виде выбора воздуховода для кухни. На сегодняшний день, одним из лучших вариантом вентиляции является пластиковая модель воздуховода  для вытяжки. Она, конечно, как все изделия, имеют ряд плюсов и недостатков.

Какие плюсы и недостатки имеют пластиковые воздуховоды для вытяжки?

data-ad-client=»ca-pub-9337857885889635″
data-ad-slot=»9967522739″
data-ad-format=»auto»>

Приоритетным выбором большинства потребителей является именно пластиковые воздухоотводы для вытяжки на кухне, основными преимуществами которого является меньшая шумность, поскольку пластик не резонирует с воздухом, как метал а также его легкий монтаж.

Изготавливается пластиковый воздуховод из таких экологически чистых материалов как: металлопластик, ПВХ, силикон, полипропилен. Они не выделяют неприятных веществ и запахов при работе вентиляции, поэтому эксплуатация такого воздуховода не принесет не совсем желательных сюрпризов.

Один из видов пластикового воздуховода

Такой элемент вытяжной системы не подвергается коррозии, в связи с чем имеет достаточно большой срок службы. Конечно, пластиковые изделия не предусмотрены для использования в сверхвысоких температурных условиях (элементы системы могут расплавится). Поэтому их лучше не устанавливать слишком рядом с нагревательной поверхностью плиты.

Установка пластикового воздуховода займет намного меньше времени, и это является еще одним плюсом. Вы сможете сделать это даже сами, если разберетесь с инструкцией по вентиляции.
к меню ↑

Чем руководствоваться при выборе пластиковых воздуховодов для вытяжки?

После того, как вы приняли решение купить пластиковые воздуховоды для вытяжек, необходимо определится с существующими разновидностями, и их размерной сеткой. Существует две основные формы пластиковых воздуховодов: прямоугольные и круглые.

Прямоугольный пластиковый воздуховод для кухонной вытяжки может применяться в разнообразных помещениях (от кухни до промышленных объектов). Выбрав данный вид воздуховода для вентиляции, вы получите преимущество в виде легкой установки. Их применяют при желании сэкономить место на кухне, а также в труднодоступных местах.

Так подключен гибкий пластиковый воздухоотвод.

Однако пластиковые прямоугольные воздуховоды для кухонных вытяжек имеют небольшой недостаток: в них присутствует определенны уровень шумности. К тому же в них могут появляться завихрения, которые снижают эффективность вытяжки.

Круглые воздуховоды отличаются лучшей эффективностью, так как в них завихрений не бывает. Конечно, данный вид воздуховодов занимает больше места, их тяжелее устанавливать, чем прямоугольные, так как круглое отверстие в стене надо еще постараться выбить.

Так же, вы можете выбрать гибкие или пластиковые модели воздуховодов для вентиляции или например жесткие. Жесткие воздуховоды более надежны, поскольку не боятся механических повреждений и могут использоваться в разнообразных помещениях.

Пластиковая гибкая модель воздуховода является более универсальным приспособлением, может быть использован как в помещениях, предназначенных для постоянного использования, так и для временных построек.

Верным будет решения купить гибкий пластиковый воздуховод например для переносной лаборатории. Для кухни лучше всего использовать жесткие пластиковые воздуховоды.

Если вы решили купить пластиковый гибкий воздуховод для кухни, определились с разновидностью и формой изделия, вам необходимо подобрать оптимальные размеры пластиковых воздуховодов для вытяжных систем и кухонной вытяжки.

Вытяжка подключенная к пластиковому воздуховоду

Это лучше делать в соответствии с буквой инструкции. Если говорит конкретнее,  гибкие прямоугольные воздуховоды могут иметь такие размеры: 110×55, 120×60, 204×60. Круглые гибкие пластиковые воздуховоды могут иметь диаметр 100 мм, 125 мм или 150 мм.

Гибкие воздуховоды могут изготавливаться от 50 мм до 500 мм, а жесткие в свою очередь до 1000 мм, с толщиной стенок до 5 мм. В любом случае, гибкий воздухоотвод будет намного интересней гофрированного.
к меню ↑

Что надо знать при монтаже пластикового воздухоотвода?

data-ad-layout=»in-article»
data-ad-format=»fluid»
data-ad-client=»ca-pub-9337857885889635″
data-ad-slot=»9725334793″>

Свесив все плюсы и минусы, и сделав выбор в пользу современных пластиковых воздуховодов, вам предстоит ответственный этап – монтаж и выбор пластиковых воздуховодов для вытяжки а также всей системы вентиляции.

Установить воздуховод лучше всего позволить профессионалу, но если вы имеете хоть минимальное понимание монтажных работ, и умения в данной сфере вы с легкостью установите пластиковые воздуховоды для вытяжки, на своей кухне, самостоятельно.

Во-первых, необходимо составить проектный план работ, для правильности установки всех элементов. Пластиковые воздуховоды  для кухонной вытяжки размеры и составляющие системы, а так же соединяющие элементы, все это, в точных количествах, необходимо просчитать.

Пластиковый воздуховод и его монтаж

На рынке могут быть доступны не все варианты размеров, которые необходимы для вас, исправить данную ситуацию можно с помощью соединителей, которые могут соединить воздуховоды.

При этом необходимо заполнить все соединители силиконовым герметиком для дополнительной прочности. Важный нюанс состоит в том, что при соединении воздуховодов разного диаметра (сужение) вытяжка будет работать в разы шумнее.

Для удобства установки воздуховодов существует масса дополнительных деталей, таких как соединители каналов, колена, тройники, переходы, решетки и держатели разного рода. С помощью данных приспособлений и правильного монтажа, вы с легкостью настроите вытяжку «под себя», а прослужить она вам 50-100 лет.
к меню ↑

Пластиковый воздуховод для кухонной вытяжки — видео

Вытяжка для кухни с воздуховодом

Трудно представить современную кухню без вытяжки, которая очищает воздух и защищает поверхность стен, потолков и мебели от оседания копоти. На рынке представлен широкий спектр моделей различных брендов в большинстве своем имеющих комбинированную конструкцию.

Чтобы использовать их в качестве проточных вытяжных устройств, вытяжка для кухни с воздуховодом должна быть правильно установлена и грамотно подключена к вытяжной системе.

Проточные вытяжки — особенности

Все вытяжки по принципу действия можно разбить на два больших класса: проточные и рециркуляционные.

Рециркуляционные вытяжки оставляют старый воздух в кухне после его очистки фильтрами, проточные отводят загрязнённый воздух через воздуховоды за пространство кухни и имеют свои особенности:

В зависимости от материала изготовления, их можно разбить на следующие группы:

Пластиковые воздуховоды

Изготавливаются из разнообразных синтетических материалов в зависимости от сферы использования, основой может служить полиэтилен, силикон, полипропилен, стеклопластик, металлопластик, ПВХ.

Последний вид труб является наиболее часто используемым при проведении воздуховодной магистрали в обычной кухне и имеет следующие особенности:

Также пластиковые тубы бывают прямоугольного и круглого сечения, в последнее время повышенным спросом пользуется пластиковая гофра.

Достаточно распространенный материал при изготовлении гофрированных труб для воздуховодов, имеет следующие особенности:

Воздуховоды могут изготавливаться из нержавейки или оцинкованной стали. Последние более широко распространены при монтаже воздуховодов в силу меньшей стоимости, но в последние годы данный материал становится менее популярным и востребованным. Особенности:

Монтаж воздуховода для проточной вытяжки

Монтаж обычно производится по верхнему краю кухонных шкафчиков, поверхности стены или потолка. В любом случае воздуховод прокладывается от корпуса вытяжки к общедомовому вентиляционному отверстию. В частном домовладении выходное отверстие заблаговременно вырезается во внешней стене или в потолочном перекрытии.

В быту наиболее часто используются два вида воздуховодов: мягкие наподобие алюминиевой гофры и жесткие из пластика.

Монтаж пластикового воздуховода

Пластиковый короб являются наиболее надежным вариантом в силу своей жесткости конструкции, он может быть круглого или прямоугольного сечения. Установка короба не представляет особых сложностей, детали из пластика можно пилить, склеивать, соединять с помощью крепежных элементов, при этом необходимо соблюдать несколько условий.

Монтаж алюминиевого гофрированного воздуховода

Практически все рекомендации по монтажу жестких пластиковых воздухопроводов можно отнести и к гибким гофрированным воздуховодам. Правда в этом случае монтаж происходит намного проще — покупается труба необходимой длины с учетом дальнейшего растяжения и через переходники крепится к отверстию в вытяжке и к кухонной решетке.

Монтаж воздуховода для вытяжки не является сверхсложной задачей, он не требует наличия специального инструмента, профессиональных навыков и вполне по силам каждому домовладельцу. Для этого необходимо соблюсти всего лишь несколько простых условий.

Подключение кухонной вытяжки к вентиляции через пластиковый воздуховод

Главная » Блог » Подключение кухонной вытяжки к вентиляции через пластиковый воздуховод

Воздуховод для вытяжки на кухне

Самым лучшим решением для системы отвода горячего влажного воздуха вместе с испарениями и запахами, которые поднимаются от плиты, считается кухонная вытяжка, подключенная к стояку вентиляции.

Также можно осуществить вывод на улицу, если это позволяет расположение вашей кухни. Все что вам для этого потребуется – прокладка канала, по которому будет осуществляться вывод.

Воздуховод для вытяжки на кухне — это конструкция в виде трубы, по которой осуществляется транспортировка воздушных потоков из одной точки в другую. Данные изделия могут различаться по нескольким характеристикам:

• по материалу изготовления: пластиковые и гофра;
• по размеру сечений;
• по формам сечения: прямоугольные, круглые, плоские;
• по уровню гибкости.

У труб из пластика может быть сечение в виде прямоугольника или круглое. Самым оптимальным вариантом для кухонного интерьера считаются прямоугольные изделия. Однако, по мнению специалистов, самыми производительными являются именно круглые воздуховоды, потому что они обладают самым низким сопротивлением воздуху.

Независимо от того, какой тип воздуховода вы выбрали, вам потребуется купить несколько типов переходников. Присмотритесь к переходникам, которые устанавливаются на выходное отверстие вытяжки с воздуховода и на переходники, прикрепляемые к выходу в вентиляцию. Чтобы переходники плотно прилегали, воспользуйтесь простым герметиком.

Резку труб из пластика можно осуществлять при помощи ножовки. Соединение узлов у большинства покупателей при установке не вызывает особых затруднений.

Преимущества труб из пластика:

• в таких трубах наблюдается низкий уровень шума от функционирования вентиляционной системы;
• не копится жир, копоть и грязь за счет гладкой поверхности;
• срок службы изделий составляет более 10 лет;
• трубы из пластика не нуждаются в дополнительном уходе;
• за счет легкого веса конструкции, не создается вспомогательная нагрузка на вытяжное устройство.

Данные трубы производятся из тонкого алюминия. Из минусов можно отметить внешний вид конструкции. Не каждому покупателю понравится, что на его кухне присутствует труба из металла. В связи с этим, монтаж гофрированной трубы сочетается с маскировкой конструкции.

К достоинствам изделий относится:

• легкость в установке. Гофрированные трубы легко резать, они гнутся под любыми углами и закрепляются при помощи специальных хомутов;
• в такой трубе нет резонансного гула;
• данные изделия отличаются низкой ценой, если сравнивать с пластиковой конструкцией;
• за счет того, что в конструкции нет резких изгибов, повышается производительность системы вентиляции.
• выпуск гофрированной трубы осуществляется в виде небольшого куска, который способен растянуться на значительную длину.

Стальные воздуховоды производятся из оцинкованных и нержавеющих сортов стали. В качестве кухонных изделий большую популярность получили оцинкованные трубы. Стоит отметить, что этот тип труб с каждым годом становится менее популярным.

Из достоинств можно отметить следующие качества:

• гладкость поверхности. Благодаря этому в трубах не застревает грязь и сажа, а поток воздуха не замедляется при движении по трубам;
• изделия способны выдержать воздействие высокой температуры;
• низкая цена.

Если говорить о недостатках стальных труб, то к ним относится:

• тяжелый вес. При установке потребуются дополнительные крепления;
• чтобы произвести герметизацию каналов, необходимо дополнительно приобрести специальные растворы;
• если ваш воздуховод будет обладать сложным типом формы, потребуется резка трубы;
• громкий шум при работе.

К разновидности прямоугольных воздуховодов относят плоские изделия. Они привлекают своими компактными размерами, за счет чего их легко спрятать. Существует три стандартных размера:

• 110х55 мм. Данный размер используется для работы с вытяжкой, производительность которой составляет не больше 300м3/час;
• 120х60мм. Такая конструкция может пропустить больше воздуха, но не больше 350 м3/час;
• 206х60 мм. Эти изделия являются самыми крупными. Их установка осуществляется к вытяжке с высокой производительностью, когда необходим высокий уровень очистки воздуха от запаха.

Лучше всего подобрать воздуховод с аналогичным либо большим диаметром, чем параметры выхода с вытяжки. При использовании трубы меньшего диаметра ухудшается производительность вентиляции. Вместе с этим возрастет уровень шумов, двигатель вытяжного устройства будет функционировать в усиленном режиме. Данные составляющие приведут к быстрому износу оборудования.

По всему воздуховоду должно присутствовать минимальное количество изгибов. При их наличии необходимо соблюдать угол не более 90 градусов, так как каждый угол понижает производительность на 10%.

Общая длина воздуховода не должна быть больше трех метров. Каждый метр понижает эффективность вентиляционной системы на 10%.

Для жилых помещений существуют определенные санитарные нормы, которые определяют воздухообмен в комнате. Чтобы выполнить эти требования, в каждом доме должна присутствовать вентиляционная система, которая будет отвечать за циркуляцию воздуха. Стоит отметить, что эта система непригодна для устранения сильного запаха и дыма, потому что она функционирует на основании естественного обмена воздухом.

Только кухонная вытяжка способна обеспечить локальное отведение воздуха. Данную конструкцию устанавливают в помещении, где наблюдается повышенное скопление неприятных ароматов. Такое оборудование убирает пар, который поднимается от поверхности плиты и при помощи воздуховода забирает их в вытяжной канал из общей вентиляционной системы. В этом состоит различие между вытяжкой и системой вентиляции.

На сегодняшний день вытяжки делятся на несколько типов:

• плоская;
• встраиваемая;
• купольная.

Плоская подвесная вытяжка устанавливается под подвесными шкафчиками либо над кухонной плитой. Внешне они похожи на ранее существовавшие российские воздухоочистители. Большинство производителей ставят в данное оборудование жироулавливающий фильтр, который делается из акриловой ткани. Подобные фильтры являются одноразовыми и их нужно периодически менять. Такие вытяжки постепенно уходят в прошлое, сменяясь современными устройствами с фильтрами очистки.

Перед тем как начать сборку воздуховода, нужно определить размеры будущей конструкции. Чтобы осуществить оптимальный подбор короба, следует выполнить несколько требований:

1. Число поворотов воздуховода должно быть минимальным, потому что каждый изгиб понижает эффективность работы кухонной вытяжки на 10%. Специалисты рекомендуют производить установку не больше трех колен.
2. Делайте воздуховод разборным, так как его периодически требуется чистить.
3. При установке гофрированного короба можно использовать в качестве крепления обыкновенные хомуты.
4. Нельзя использовать глухой тип закрепления воздуховода к решетке вентиляции. Если короб станет плотно прилегать, то в период, когда система вентиляции будет отключена, естественная циркуляция нарушается. Во избежание этого необходима установка специальной решетки вентиляции с отверстием и встроенным обратным клапаном.
5. Не используйте каналы разных размеров. Вам потребуются специальные переходники, которые понижают производительность системы в целом.
6. Наиболее привлекательным внешним видом обладают прямоугольные коробы.

Если вы задумываетесь над вопросом, как совместить воздуховод с интерьером кухни наиболее гармонично, вам потребуется грамотно спрятать конструкцию. Для этого есть несколько способов:

1. Наиболее простым способом является расположение труб за навесным шкафчиком. Также можно расположить конструкцию за мебелью либо над ней. Подобный способ является самым доступным.
2. Если ваша кухня оснащена двухуровневым потолком, можно осуществить установку воздуховода между уровнями. При наличии навесного потолка, конструкцию лучше размещать над ним. В таком случае не будет виден воздушный тракт.
3. Чтобы спрятать трубы, вы можете воспользоваться специальным видом короба прямоугольного типа. При экспериментах с цветовой гаммой в интерьере и установке подвесных светильников, можно значительно преобразить кухню. Вместе с этим вы сохраните быстрый доступ к трубе, если будет необходим ремонт системы.
4. Простая покраска труб в цвет, который наиболее гармонично вписывается в общий интерьер, также пользуется актуальностью. При помощи современных материалов вы сможете вписать воздуховод в интерьер вашей кухни.

Другие способы:

• при помощи маскировки над подвесным потолком. При наличии такого потолка, вы сможете с легкостью спрятать все трубы горизонтального направления. На вертикальные изделия надевается специальный кожух, который обтягивается аналогичным с потолком материалом;
• используйте декоративный короб. На сегодняшний день в магазинах существует большое число типов кожуха, которые различаются по форме, цветовой гамме и варианту исполнения. Можно разбавить короб точечными светильниками;
• если вы устанавливаете воздуховод одновременно с покупкой мебели на кухню, то можно установить трубы внутри шкафчиков;
• некоторые владельцы самостоятельно изготовляют коробы из гипсокартона. Исходя от интерьера кухни, всю конструкцию красят в необходимый цвет либо заклеивают обоями.

Данные способы помогут эффективно скрыть трубы от глаз, тем самым гармонично вписав конструкцию в интерьер кухни.

Если вы решили установить воздуховод своими руками, то данный процесс состоит из несколько этапов:

Первоначально следует определить место, куда будет монтироваться воздуховод. Данный участок требует подготовки. Установка вытяжки осуществляется по месту, исходя от приобретенной модели. Используйте рулетку для того, чтобы замерить требуемый уровень установки. После этого можно наносить разметку.

Если у вас не получается сделать необходимый уровень из-за поверхности шкафчика, который установлен над плитой, потребуется его немного подпилить. В большинстве случаев, вы сможете определить высоту нижней части вытяжки при помощи мотора устройства. Как правило, размер составляет 0,5-0,7 метра.

Когда вы проконтролируете уровень размещения конструкции и проставите отметки, можно приступать к отпиливанию боковых частей шкафчика на необходимую длину. В качестве инструментов вы можете использовать электрический лобзик, в котором присутствует пилка по дереву «чистый рез».

За счет данного устройства вы сможете осуществить отпил хорошего качества. Если у вас нет возможности найти такой прибор, обыкновенная ножовка способна его заменить.

Данные работы можно начинать только тогда, когда вы сняли шкафчик со стены. Для получения высокого качества поверхности, во время взаимодействия с ручным инструментом нужно соблюдать угол в 20-30 градусов между рабочим участком и самой поверхностью шкафчика. Если данное условие не будет выполнено, то на обратной части появятся сколы, которые отразятся на эстетичности мебели.

Чтобы произвести установку воздуховода сквозного типа из металла, вам потребуется сделать отверстие большого диаметра. В роли металлического воздуховода может выступать гофра или труба с гладкой поверхностью. В место, где планируется формирование отверстия, нужно приставить фланец. Он будет играть роль шаблона, за счет которого происходит разметка отверстий.

Дрель со сверлом по дереву с диаметров в 8 мм потребуется вас для того чтобы высверлить сквозное отверстие внутри намеченной разметки.

В образовавшееся отверстие необходимо вставить пилку от электрического лобзика, при помощи которой следует выпилить требуемый компонент согласно разметке.

В том случае, если вы подобрали подходящую пилку, качество резки будет максимально высокое. Иначе потребуется дополнительная обработка краев при помощи наждачной бумаги. После данной процедуры можно установить подготовленный шкафчик на место.

Чтобы обеспечить моторчик электрической энергией и оборудование освещением, займитесь подключением проводов от вытяжки к сети. Прикрепление системы вентиляции к месту ее размещения является предпоследним шагом в монтаже воздуховода. Вам потребуется установка корпуса устройства, осуществление разметки для крепления. Сформируйте отверстие диаметром в 2/3 шурупа. После этого можно навешивать корпус конструкции.

Когда вы завершите монтаж вытяжки, подсоедините к ней воздуховод при помощи стальных хомутов. Теперь следует проверить работу системы.

При помощи данного руководства вы сможете сделать установку воздуховода самостоятельно, сэкономив на услугах специалистов.

Как правильно подключить вытяжку на кухне с отводом в вентиляцию

Кухонные вытяжки сегодня стали одними из бытовых приборов, которые вошли в категории «постоянно используемых». То есть, по степени их эксплуатации они сравнимы с холодильником, телевизором и варочной плитой. Существует две разновидности вытяжек: рециркуляционные и проточные. Первые – это приборы, которые внутри себя очищают загрязненный воздух, забираемый из кухонного пространства, прогоняя его через систему фильтров. После чего воздух возвращается на кухню. Вторые – это модели, которые забирают отработанный воздух и по воздуховоду выгоняют его или на улицу, или в систему вентиляции дома. В этой статье будем разбирать вытяжку на кухне с отводом в вентиляции.

Кухонная вытяжка с отводом в вентиляцию

Начнем с того, что существует достаточно большой модельный ряд вытяжек с отводом в вентиляцию: купольные, плоские, выдвижные и прочие. Основная их задача – всасывать в себя воздушные массы, насыщенные парами, масляными и жировыми включениями, и выводить в систему вентиляции. Устанавливают их обязательно над варочной плитой (газовой или электроплитой) на определенном расстоянии. В первом случае на высоте до 75 см, во втором – до 85.

Все приборы данного типа комплектуются алюминиевой гофрой, которая должна выполнять функции обычного воздуховода, соединяющего вытяжку с вентканалом. Ее можно не использовать и заменить жесткими конструкциями из металла или пластика. Продаются такие воздуховоды в любом строительном магазине, главная задача – это правильно подобрать трубы по площади сечения, чтобы обеспечить свободное движение воздушного потока в соответствии с производительностью вытяжки для кухни.

Воздуховоды можно подключать к системе вентиляции в соответствии с некоторыми требованиями правил эксплуатации приборов данного типа. К примеру:

• Чем меньше отводов и поворотов, тем эффективнее работает вытяжка.
• Герметичность подсоединения – главное требование.
• Чем короче воздуховод, тем лучше.

Классификация

Итак, как уже было сказано выше, основное разделение кухонных вытяжек производится по способу отвода загрязненного воздуха. Вся остальная классификация основана на способах и местах установки, а также по форме прибора.

1. Подвесные. Их крепят к стене над плитой или к нижней поверхности шкафа, который также устанавливается над варочной поверхностью.
2. Встраиваемые. Вставляются в шкаф кухонного гарнитура. Их не видно полностью, кроме панели управления.
3. Купольные. Имеют купольную форму, что обеспечивает более эффективный сбор и отвод загрязненных воздушных масс.
4. Угловые. Из самого названия становится понятным, что место их установки – угол помещения, куда устанавливается и сама плита.
5. Островные. Их подвешивают к потолку над кухонным островом.

Расчет мощности

Рассчитать необходимую мощность кухонной вытяжки не так сложно. Для этого надо воспользоваться формулой:

N=Vx12, где V – это объем кухни, а «12» — это коэффициент кратности воздухообмена.

Это число используется в том случае, если в кухне установлена электрическая плита, для газовой плиты коэффициент составляет 15-20.

• 15 для двухконфорочной;
• 20 для плиты с четырьмя конфорками.

К примеру, если кухня имеет площадь 9 м², высота потолков 2,8 м, то объем помещения будет составлять: 9х2,8=25,2 м³, умножаем на «12», получаем: 302 м³/час. Это и есть производительность вытяжки. При этом необходимо учитывать некоторые особенности конструкции воздуховода, то есть, к полученному значению надо еще прибавить:

• 10% на каждый изгиб трассы;
• 10% на каждый метр длины воздуховода;
• 10% про запас.

Необходимая мощность вытяжки

Особенности монтажа

Установить кухонную вытяжку в квартире или частном доме своими руками несложно. Сам монтаж прибора будет зависеть от того, какой тип был выбран для эксплуатации. К примеру:

1. Подвесные модели крепятся к стене через монтажные отверстия, расположенные в задней стенке корпуса. Для этого в стену через дюбели вкручиваются длинные саморезы, расстоянием между которыми должно соответствовать расстоянию между монтажными отверстиями на корпусе прибора. На это саморезы вытяжка и навешивается.
2. Этот же вариант можно закрепить к навесному шкафчику кухонного гарнитура. Для этого в корпусе прибора есть отверстия в верхней плоскости. Обычно крепления производится на болты, поэтому в самом шкафчике надо сделать два отверстия в соответствии с их расположением на корпусе.
3. Встраиваемые модели устанавливаются проще всего. Их размешают внутри навесного шкафчика, внутри которого нет сплошной полки. Укладывается агрегат на планки, которые размещены по периметру шкафа.
4. Островные подвешиваются к потолку на цепи, тросики, трубки и любые другие крепежные изделия.

Самое сложное – это установка воздуховода для вытяжки. Самый простой вариант – гофра. Ее надо прикрепить к патрубку вытяжки хомутом или проволокой. А вот для врезки в вентиляционную шахту потребуется специальная декоративная решетка. У нее на входе есть небольшой патрубок такого же диаметра, как и у гофры. К нему последняя и крепится хомутом.

Преимущество этого воздуховода – гибкость. Нет необходимости использовать фитинги и дополнительные соединения, гофра укладывается в любом месте, под любым наклоном.

Сегодня все чаще вместо гофрированного воздуховода обыватели стали использовать плоские пластиковые трубы. Они прямоугольного сечения с минимальной высотой – 10 см. то есть, если собрать такой воздуховод и уложить на навесные шкафы кухонного гарнитура, то их просто не будет видно. А значит, не придется искать способ декорирования воздуховода, как это обычно происходит с моделями круглого сечения.

К тому же провести сборку этих воздуховодов для кухонной вытяжки несложно. Во-первых, у них стандартная длина – 3 м. Во-вторых, соединяются между собой плоские трубы специальными муфтами, которые сажаются на герметик для обеспечения максимальной герметичности стыков. В-третьих, подрезать пластиковую трубу под необходимый размер – не проблема. Для этого нужна лишь ножовка по металлу.

Есть здесь один момент, на который надо обратить внимание, выбирая воздуховод. Стандартная форма выходного патрубка вытяжки – круг. А сечение воздуховода – прямоугольник. Поэтому для их соединения надо будет приобрести дополнительно специальные переходник, у которого с одной стороны круглое отверстие, с другой прямоугольное.

Сложность монтажа еще заключается и в том, что, к примеру, встроенные вытяжки и подвесные к шкафам – это необходимость сделать отверстие в кухонной мебели для проведения воздуховода. Для этого потребуется дрель и специальная фреза. Важно – точно установить место реза в соответствии с расположением выходного патрубка вытяжки.

Подключение вытяжки к электропитанию

Для подключения требуется обычная розетка. Главное определиться с местом ее установки, чтобы питающего кабеля не было видно. Поэтому в процессе проводимого ремонта стараются сделать подводку розетки как можно ближе к самой вытяжке. Если это встраиваемая модель или прикрепленная к шкафу, то оптимальный вариант установки розетки – внутри шкафчика.

В зависимости от мощности вытяжного прибора подбирается и амперметраж розетки.

Как подключить вытяжку к вентиляции

Чтобы подключить вытяжку к вентиляции, надо в стене вентшахты сделать отверстие, соответствующее диаметру воздуховода. Для чего необходимо использовать перфоратор и алмазную коронку. Стенка вентканала – тонкая перегородка из бетона, поэтому просверлить ее будет несложно.

Еще совсем недавно вид соединения воздуховода с вентшахтой был непрезентабельным, приходилось его заделывать и отделывать, чтобы стык не был виден. Сегодня это уже не проблема. Как уже было сказано выше, для этого используются специальные декоративные решетки, изготовленные из пластика, посередине которых есть патрубок для соединения с воздуховодом.

Крепятся решетки к стене, как обычно, на четыре самореза.

1. Устанавливается решетка по месту крепления так, чтобы входной патрубок располагался точно по центру сделанного отверстия.
2. Через монтажные отверстия на стене делаются метки маркером.
3. Решетка откладывается, и в стене по меткам делаются отверстия, куда вставляются пластмассовые дюбели.
4. Решетка устанавливается на место и крепится к стене саморезами.
5. Остается только подвести к ней воздуховод и закрепить его к патрубку хомутом. Если используется прямоугольная труба, тогда сначала устанавливается переходник с применением герметика, затем надевается и сама труба. Соединение должно быть прочным и герметичным. Если для вытяжки применяется воздуховод круглого сечения, тогда необходимость в переходнике отпадает.

Как видите, сегодня подсоединить воздуховод к вентиляционному каналу не очень сложно. Главное в этом деле точно обозначить место реза стенки вентиляционной шахты. Лучше, если она будет располагаться на линии укладки воздуховода.

Монтаж воздуховода для кухонной вытяжки

Сегодня будем осваивать опыт братских государств по монтажу воздуховода для кухонной вытяжки, обсудим животрепещущие проблемы вентиляции, вызванные некорректным действием строителей, обрисуем важность убийства двух зайцев одним выстрелом. Быть может, полученные сведения пригодятся читателю, строящему собственное жилье, выполняющему шабашки. Монтаж воздуховода для кухонной вытяжки должен вестись согласно рекомендациям СНиП, прочих нормативных актов. Снижайте количество углов, поворотов канала, снижающих эффективность (КПД) канала вентиляции.

Избегайте делать монтаж воздуховодов неправильно

Украинский канал Iнтер показывал монтаж зонта вытяжки при помощи круглых, прямоугольных воздуховодов. Периметром кухни шел ряд подвесных шкафов. Под секцию было решено укрепить плоскую вытяжку. В мебели, находящейся вертикально над плитой проделали фрезой два отверстия, диаметром вмещающие круглый воздуховод 125 мм. Дыры пробили пол, потолок шкафа. Монтаж вели пластиковым воздуховодом.

Вытяжку укрепили впритык к секции, под днищем. Отрезок круглого воздуховода прошел шкаф насквозь, вытянулся сверху, присоединен специальным переходным сегментом: нижняя сторона содержит входное отверстие диаметром 125 мм, сбоку — прямоугольный выход. От сегмента к вентиляционному отверстию уходил плоский воздуховод для вытяжки по шкафам. На протяжении пластикового тракта канал незаметен снаружи, внешний вид кухни остался прежним. К вентиляционному отверстию прямоугольный воздуховод присоединялся еще одним сегментом, аналогичным упоминавшемуся. Соединительным элементом послужила круглая секция, снабженная двумя поворотами, плотно захватившая отверстие вентиляционной сети.

Разновидности пластиковых воздуховодов

Красиво, содержит три грубые ошибки с практической точки зрения:

1. Ища путь освободиться, воздух преодолеет четыре изгиба 90 градусов. Каждый поворот эффективность вытяжки понижает на 10%. Изгибов четыре:

• прямо над вытяжкой на стыковом сегменте;
• два поворота в углу на втором стыковом сегменте;
• изгиб внутри вентиляционной системы.

Сорок процентов эффективности потеряно.

1. Прямоугольный воздуховод меньше сечением, нежели круглый, производительность вытяжки сильно снизится.
2. Главный недостаток: уничтожена система вентиляции.

Рассмотрим три пункта подробнее. Что касается количества поворотов, отдавая дань внешнему виду, наши монтажники потеряли 20% мощности только за счет лишних изгибов. Очевидно, наилучшим решением было применить круглый алюминиевый гофр с одним изгибом над вытяжкой. Виден над шкафом, легко поправить декоративной панелью из гипсокартона или другого материала.

Подошел бы гибкий воздуховод для вытяжки, чтобы избежать потерь при переходе на меньшее прямоугольное сечение. Как поступить. Найти сегмент с выходом на квадратный воздуховод аналогичного сечения или провести работы круглым. Тяжелее спрятать канал, зато эффективность максимальна.

Главное — третий пункт.

Почему вентиляция и вытяжка разные вещи

Согласно санитарным нормам, жилое помещение оборудуется вентиляцией. Размещается вход в нежилой части, где образуется большинство факторов, человеку неблагоприятных. Люди пользуются кухонным оборудованием, стирают, моются, курят, пользуются туалетом. Процессы образуют обилие влаги, запаха, удалять ненужное призвана вентиляция. Когда подсистема жилого помещения неисправна, белье сохнет в ванной 2-3 дня, потолок, стенах обрастают конденсатом. Со временем проблема вызывает разрастание грибка, плесени — отдельный разговор. Покурите, дым разнесется по помещениям. Вот к чему приводит неисправно действующая вентиляция.

Большинству людей известна проблема верхних этажей. Способов вывода вентиляционного канал наружу различают три:

1. Канал пронизывает этажи, выходит, минуя чердак, на крышу в виде прикрытой сверху трубы.
2. На чердаке каналы объединяются коробами, выходят сообща наружу.
3. Воздух выбрасывается на чердак, откуда поступает на улицу.

При первом способе проблемы отсутствуют. Для уверенного выхода воздуха из квартиры на улицу, должен пройти 2 метра по трубе, высота чердачного помещения столько составляет. Однако надежный способ непригоден для высотных зданий, к сожалению, новые наработки грешат проблемой верхних этажей.

Когда воздух выходит из вертикальной шахты, бьется о крышу чердака или короба. Создается пробка. Воздух продолжает напирать и ищет выходы. Одним является труба, уходящая наружу, другим — вентиляционное отверстие на кухне жильцов последнего этажа. Упомянутых выше двух метров не набирается за толщину перекрытия. Круглый год третирует людей обратная тяга. Дышать будем тем, что воздух собрал с остальных этажей.

Простого пути решения проблема лишена:

• Во-первых, можно увеличить высоту короба, о который бьется воздушный поток. Причем в два-три раза. Но это делает строительная бригада по согласованию с государственными инстанциями.
• Во-вторых, можно отделить вентиляционный канал верхнего этажа от остальных. Чревато строительными работами, потребует тепловой и гидро изоляции нового хода.

Видите, сколько проблем-нюансов у рабочей вентиляционной сети. Доработка тракта воздуховодами кухонной вытяжки еще и добавит сложностей. Вспомните обсуждавшийся ролик. Если дело происходило на последнем этаже, кухонная плита соберет запахи с нижних этажей, вентиляция будет нарушена.

Если у верхнего этажа отдельный выход, следует нарастить по высоте, чтобы длина стала 2 метра.

Правильно завести воздуховод в вентиляцию

Из написанного выше становится понятно, почему воздуховод в вентиляционную систему входит, минуя специальную решетку с обратным клапаном. В изделии рядом со входом вытяжки имеется рота отверстий, предназначенных для оттока воздуха из квартиры. Две ветки объединяются в одну посредством такой решетки. Когда работает вытяжка, вентиляционные отверстия запираются, поток идет только через воздуховоды. Если двигатель выключен, воздух проникает наружу обоими путями. Иногда заметим, как вращается пропеллер вентилятора выключенной вытяжки.

Важность правильного снабжения квартиры свежим воздухом ясна из написанного выше. Монтаж воздуховода для вытяжки ведется только в паре с решеткой, оснащенной обратным клапаном.

Выбрать размер воздуховодов

Производительность вытяжки снижают два фактора:

1. Наличие поворотов на 90 градусов (острые углы не допускаются вообще).
2. Снижение площади сечения тракта вентиляции.

Как соотносится сказанное с обыденностью, в которой живем. Вентиляционные ходы большинства зданий традиционно имеют диаметр 14 см. Квадратные шахты строят со стороной 13 см. Не сложно догадаться, что подключая воздуховод с меньшим сечением, используем проход частично. Доработка станет узким местом канала. И наоборот, воздуховод излишне большого сечения много пользы не принесет, поскольку дальше тракт сужается. Правильным будет оценить размеры перед выбором вытяжки. Покупать зонт, воздуховоды следует по осмыслении того, насколько изделия хорошо будут работать совместно.

Дополнительные правила

Установка воздуховода для вытяжки ведется по инструкции. Самым простым считайте монтаж гофра из алюминия. Такие изделия продаются небольшими кусками, каждое растягивается до трех метров. Воздуховод изогнется немыслимым образом, учитывая, что поворотов с острыми углами в магистрали быть не должно.

С обоих концов гофра стоят хомуты, насаживаемые на соответствующие элементы вытяжки, решетки с использованием стандартного ручного электроинструмента.

Проще работать с пластиковыми воздуховодами. Распиливаются ручной ножовкой, собираются без усилий, однако можно применять клей-герметик, надежно изолируя стыки. Дополнительное преимущество — в магазине найдутся специальные переходные элементы, благодаря которым возможен смешанный монтаж из круглых и прямоугольных изделий.

Тяжелее обработать металл. Некоторые зонты идут в комплекте с отрезками воздуховодов, выбирать не приходится. Конструкция подгоняется по месту. Воздуховоды собираются внахлест, места соединений можно обработать клеем.

По технологии прокалываются отверстия в стенках, вставляются крепежные элементы, на практике умельцы просто вдевают изделия друг в друга, прихватывают герметиком. Естественно, процесс затрагивает прочность конструкции, для кухни хватает. Секции фиксируются к стене, мебели, на хомут саморезами и дюбель-гвоздями.

Осталось упомянуть, что вертикальные сегменты часто заделываются в секции подвесных шкафов, это скрывает магистраль от глаз. Горизонтальный участок возлежит на укрепленной на стене мебели. Тактический ход минимизирует визуальный негативный эффект монтажа вытяжки. Перед тем, как установить воздуховод для вытяжки, оцените возможность подобного решения.

Подключение вытяжки на кухне к вентиляции

Наш сайт поможет быстро найти опытного мастера для заказа любых услуг по ремонту бытовой техники. Разместите заявку и проверенные специалисты предложат вам свои услуги и цены.

Разместить задание Более 10 000 исполнителей ждут ваших заказов!

Или позвоните по телефону и мы подберем для вас мастера самостоятельно

Звоните ежедневно с 9:00 до 22:00 (без выходных)

8 (499) 649 33 66 (Москва)

8 (812) 389 53 60 (Санкт-Петербург)

Оставьте заявку сейчас!

И получите лучшие предложения от проверенных мастеров.

1. Сравните цены и выберите лучшие условия
2. Отклики только от заинтересованных специалистов
3. Не теряете время на общение с посредниками

Получить предложения Более 10 000 исполнителей ждут ваших заказов!

Или позвоните по телефону и мы подберем для вас мастера самостоятельно

Звоните ежедневно с 9:00 до 22:00 (без выходных)

8 (499) 649 33 66 (Москва)

8 (812) 389 53 60 (Санкт-Петербург)

Наши преимущества

Бесплатная консультация по телефону

Бесплатная диагностика и вызов мастера

Ремонт на дому в день заказа

Оригинальные запчасти

Гарантия до 2-х лет

Если вы хотите обеспечить эффективную циркуляцию воздуха, закажите подключение вытяжки на кухне к вентиляции – цена на услуги исполнителей Юду невысока. Профессиональные мастера выполнят установку вытяжки и присоединение ее к вентканалу квартиры качественно и в сжатые сроки. Опытные специалисты предварительно оценят объем работ и рассчитают, сколько стоит подключение вытяжки к воздуховоду, основываясь на ценах, указанных в прайсе.

Исполнители Юду предлагают комплексные услуги высокого качества по установке, подсоединению и отладке работы любого кухонного оборудования с гарантией.

Профессиональное соединение вытяжной системы с вентканалом

Подключение штатной вытяжки приводит к нарушению естественного обмена воздуха по всей квартире, поэтому исполнители Юду подсоединяют устройство к отдельному воздуховоду. Профессиональные мастера используют наиболее подходящий способ решения проблем с циркуляцией воздуха в квартире, применяя различные технологии и специальное оборудование.

Исполнители Юду осуществляют монтаж вытяжки в определенной последовательности:

• выбор места для установки вытяжки
• монтаж воздуховода и устройства
• подсоединение воздуховода к вытяжке при помощи гофры или пластиковой трубы
• закрепление вентканала хомутами и другими крепежными элементами, фиксация прочного положения
• вывод воздуховода наружу или в дымоходную квадратную трубу
• герметизация соединительных швов
• проверка работоспособности вентсистемы

Воздуховоды отличаются по материалу изготовления, размеру и способу монтажа. Только опытный специалист сможет проанализировать все показатели и качественно подключить вытяжку к вентиляции на оптимальном расстоянии от плиты. Профессиональные мастера, зарегистрированные на Юду, установят обратный клапан или антивозвратный механизм на короб воздуховода для лучшей циркуляции воздуха в кухне.

От чего зависит стоимость подсоединения устройства к дымоходу

Встраивать вытяжку самостоятельно, не имея опыта, очень сложно. Не зная всех тонкостей подключения системы, обеспечить правильный воздухообмен в квартире очень проблематично. Без хорошей вытяжки на кухне не обойтись, поэтому выбирать устройство нужно внимательно. Опытные специалисты подскажут, какую вытяжку лучше установить, учитывая размеры помещения и тип воздуховода. Примерные расценки на монтаж вытяжек посмотрите в прайсах исполнителей Юду.

Закажите на сайте Юду подключение вытяжки на кухне к вентиляции – цена будет зависеть от следующих факторов:

• тип вытяжки (купольная, встраиваемая, плоская, подвесная, настенная, островная, устанавливаемая в угол)
• вид воздуховода, используемого для подсоединения вытяжки к вентканалу в панельном доме
• необходимость демонтировать старую вытяжку для монтажа новой системы
• срочность выполнения монтажных работ

Точную стоимость подсоединения вытяжки к вентиляционной системе специалист рассчитает после оценки сложности и объема предстоящих работ.

Преимущества заказа монтажа вытяжного устройства на Юду

Чтобы обеспечить эффективную работу кухонной вытяжки, закажите услуги опытных специалистов для монтажа вытяжной системы на Юду. Квалифицированные мастера проведут необходимые замеры, чтобы определить нужную мощность вентиляционной системы и установить ее на подходящем расстоянии от вентканала и плиты.

Воспользоваться услугами исполнителей Юду для монтажа вытяжки выгодно по следующим причинам:

• профессиональное подсоединение устройства к вентканалу
• использование для монтажа качественных комплектующих
• оперативность установки вытяжной системы
• гарантия качества выполненных работ

Воспользоваться услугами специалистов, зарегистрированных на сайте Юду, очень легко. Оформите заявку и выберете исполнителя, ознакомившись с рейтингом и отзывами о качестве предоставляемых услуг от предыдущих заказчиков.

Частные мастера сервиса YouDo выполняют подключение кухонной вытяжки к вентиляции от всех производителей: Cata, Elikor, Shindo, Krona, MBS, Korting и другие. Закажите подключение вытяжки на кухне к вентиляции – цена на монтажные работы у частных мастеров будет существенно ниже, чем стоимость аналогичной услуги в крупных компаниях.

Разместить задание За сегодня принято 245 заказов

Монтаж пластиковых воздуховодов

Популярность воздуховодов из ПВХ набирает становится все выше. Пластиковые воздуховоды уже давно начали пользоваться спросом не только в вентиляционных системах на производстве, или административных зданий, но и в быту.

В зависимости от величины производительности системы вентиляции или кондиционирования отличается и монтаж пластиковых воздуховодов. Поэтому, мы рассмотрим оба варианта монтажа: в быту (с небольшой производительностью) и на производстве (вентиляция больших масштабов).

Содержание статьи:

Монтаж пластиковых воздуховодов в бытовых условиях

Когда необходимо установить систему кондиционирования воздуха в небольшом помещении или проложить воздуховод от кухонной вытяжки на улицу, нужно будет воспользоваться следующими инструментами:

• рулетка
• линейка
• маркер
• молоток
• плоскогубцы
• тиски
• ножовка
• нож
• напильник
• возможно герметик и пистолет для него

Для начала, перед монтажом, закупкой материалов и комплектующих, нужно определится с конфигурацией будущей вентиляционной системы. Если Вы уже приобрели вытяжку, было бы неплохо установить ее в монтажное положение, и посмотреть каким образом воздуховод соединит вытяжку с наружной решеткой, какие преграды будут на пути у пластиковых вентканалов и как их обойти.

Конечно же, чтобы избежать неловкостей и нежелаемых последствий, лучше доверить весь процесс проектирования и монтажа системы специалистам, но, если Вы считаете, что такое дело Вам по силам, тогда советую для начала набросать схемку размещения оборудования и воздуховодов.

В результате этого, можно будет наглядно увидеть сколько фасонных частей, воздуховодов  и элементов крепления необходимо будет закупить.

Как выбрать нужный вид пластиковых воздуховодов?

Пластиковые воздуховоды и фасонные части, которые могут понадобится при монтаже

После того, как все материалы для осуществления монтажа подготовлены и закуплены, можно приступать непосредственно к монтажу.

При условии, когда воздух будет удалятся наружу, за пределы помещения, необходимо проделать отверстие в стене, диаметром немного большим нежели диаметр воздуховода, что будет сквозь него проходить. Такое отверстие можно выполнить в стене для горизонтального вывода воздуховода, в перекрытии — для вертикального вывода на чердак или крышу. Их выполняют с помощью специальных инструментов, зачастую, алмазными бурами.

Пробивание стены алмазным буром

В другом случае, вытяжная система может быть присоединена к ранее установленной  общеобменной системе вентиляции.

[important]При варианте с кухонной вытяжкой, Ваша система будет относится к местной вентиляции, но пластиковые воздуховоды можно использовать и для местных, и для общеобменных систем вентиляции[/important]

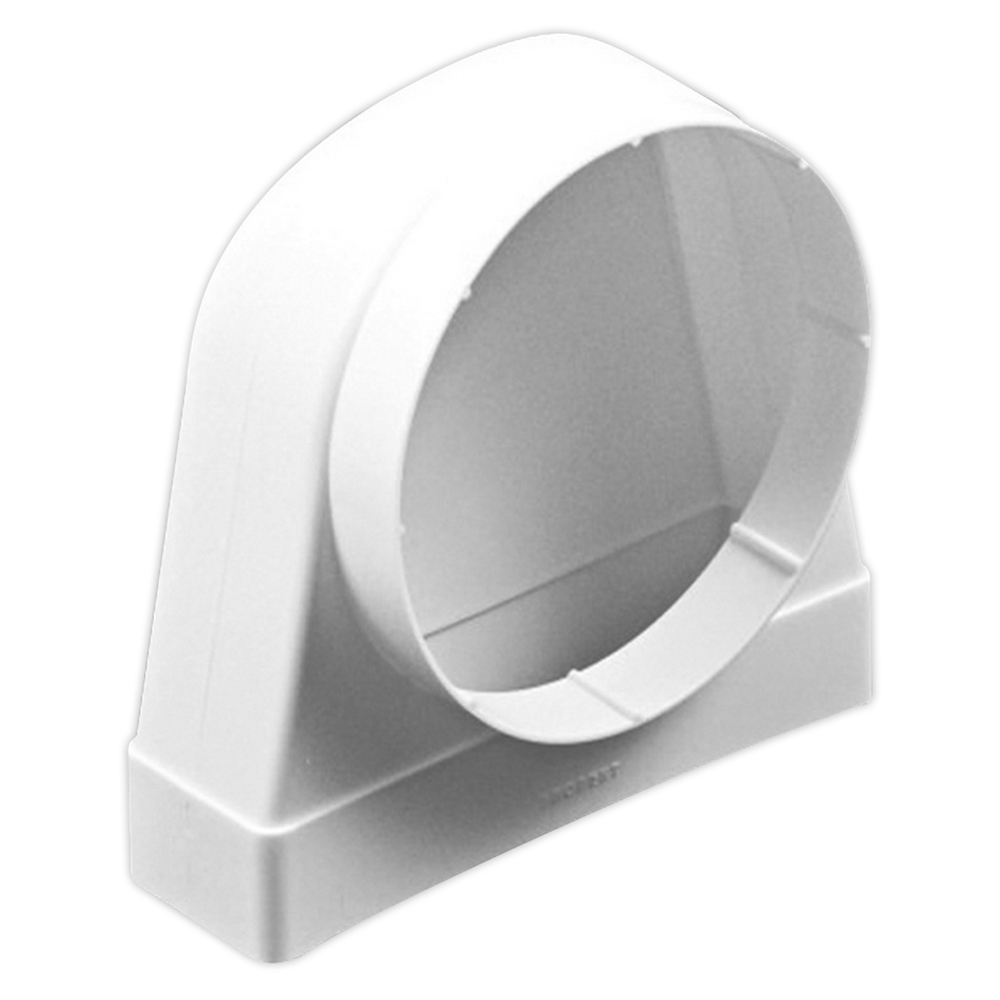

К установленной вытяжке присоединяется переход с вытяжки в короб — переход с поворотом от круглого входа в вытяжку на прямоугольный воздуховод.

Переход с вытяжки на короб

При этом, нужно позаботится о герметизации самого места присоединения.

Присоединение воздуховода к вытяжке

Далее крепят воздуховод, повороты и отводы.

Пластиковый отвод на 45°

Чтобы скреплять между собой воздуховоды и фасонный части, используют пластиковый соединитель.

Пластиковый соединитель

Существует еще много фасонных деталей с помощью которых возможно выполнить задание почти любой сложности  и обойти любое препятствие.

Когда воздуховод подходит к месту пробивки стены, на стену крепят панель. Сам же воздуховод, при прохождении через стену, следует помещать в короб.

Панель пластиковая на стену

При выполнении монтажа обязательно возникнут ситуации, когда нужно будет укорачивать некоторые части воздуховодов. Здесь пользуются рулеткой, маркером и обычной ножовкой по металлу, которая режет пластик как масло.

Резка пластиковых воздуховодов

На выходе из системы устанавливают решетку.

Пластиковая решетка на выходе

К строительным конструкциям пластиковые воздуховоды крепят с помощью хомутов, подвесок, шпилек и других элементов крепежа. Подробнее о деталях крепления воздуховодов.

Один из способов крепления пластиковых воздуховодов

В местах, где подозревается утечка воздуха или видна неплотность, нужно использовать силиконовый герметик, а еще алюминиевый скотч. Рекомендуем к прочтению статью о герметиках и уплотнителях.

Пистолет с герметиком

В итоге должна получится сеть воздуховодов, которая выглядит примерно так.

Система вентиляции из пластиковых воздуховодов

При выполнении монтажа системы из воздуховодов ПВХ следует помнить, что провисание воздуховодов не должно превышать значения 50 мм. В связи с этим рекомендую выполнить расчет креплений и расчет расстояния между креплениями.

[important]Как всегда, при монтаже воздуховод должен быть в максимально растянутом положении. Это обеспечит высокие аэродинамические свойства, что обусловливаются низким сопротивлением потоку воздуха.[/important]

Завершающим этапом будет проверка системы на работоспособность.

Еще один небольшой совет: не спешите заделывать соединения между частями воздуховодов герметиком и «намертво» их соединять. Лучше выполнить эту процедуру после максимальных проверок и определения соответствия проекту.

Чтобы исключить наличие ошибок, как на стадии проекта, так и монтажа, настоятельно советую воспользоватся услугами профессионала, который даже в случае неудачного прохождения теста на работоспособность системы, сможет найти и исправить недочеты в установке системы вентиляции.

Стоимость монтажных работ для примера, который мы рассмотрели приблизительно 1200-1400 р.

Монтаж пластиковых воздуховодов вентиляции на больших объектах

Суть монтажных работ по установке воздуховодов из ПВХ на крупных объектах практически не отличается от монтажа в бытовых условиях, но все же есть некоторые небольшие отличия.

К ним относится тот факт, что при масштабных работах использованию подлежат модели воздуховодов больших размеров. Их труднее устанавливать, крепить и соединять между собой.

Монтаж на крупных объектах

Такого рода работы выполняют только квалифицированные монтажники. Ведь любая ошибка может стоить заказчику потери комфорта или финансов.

При разработке проекта очень тщательно учитываются условия эксплуатации, чтобы точно и рационально определить вид устанавливаемых пластиковых воздуховодов.

Расчет креплений при работе на таких объектах является уже обязательным условием

В принципе, аналогичной будет и последовательность монтажа. Правда на крупных объектах, учитывая большую производительность системы, будут использоваться больше оборудования: вентиляторы, кондиционеры, чиллера, рекуператоры. Такие системы состоят из многих ответвлений, регулирующих устройств, и зачастую оборудывают автоматикой.

Вентиляция из ПВХ в офисе

Есть и другие особенности. В торговых центрах или административных зданиях принято прятать воздуховоды под подвесной потолок, чтобы предать наиболее высокий внешний вид.

Вентиляция спрятана под потолком

Также, после выполнения монтажа пластиковых воздуховодов на больших объектах, выполняют аэродинамические испытания, в результате которых составляют акт.

Учитывая небольшой вес и почти универсальность в применении, воздуховоды из ПВХ очень часто принимают к установке и в промышленности, и в жилых домах, и в торгово-развлекательных центрах. И, напоследок, видео о монтаже пластиковых воздуховодов своими руками.

[note]Видео: Монтаж пластиковых воздуховодов[/note]

Читайте также:

как установить своими руками, инструкция, фото и видео-уроки

Любая современная кухня оборудована вытяжкой. Это не просто дань моде, скорее это вопрос гигиены и экологии.

Вытяжка не только удаляет запахи, но и защищает мебель от налета жира и копоти.

• Во-первых, не каждая хозяйка захочет дышать продуктами горения газа и жира на сковороде.
• Во-вторых, эти продукты вместе с испарениями будут оседать на кухонной мебели, окнах и стенах, что потребует постоянной уборки и приведет к преждевременному износу.

Поэтому вытяжка — необходимый атрибут. Но возникает вопрос: как выбрать и правильно установить воздуховод для кухонной вытяжки? Давайте разберемся по порядку.

Разновидности кухонных вытяжек

По принципу работы

Типы вытяжек по принципу движения воздуха

Все вытяжки можно разделить на два основных типа:

1. Циркуляционные или фильтрующие. Это вытяжки, работающие по принципу рециркуляции воздуха. Втягиваемый объем газа фильтруется различными (угольными, жиропоглощающими) фильтрами и возвращается в помещение.
2. Эвакуационные или втягивающие. Такие устройства вытягивают воздух за пределы кухни в полном объеме. Обычно они соединены специальным воздуховодом с вентиляционным отверстием, которое ведет в вентиляционный канал здания. Также возможен вариант, при котором делают отдельное отверстие во внешней стене квартиры и выводят воздуховод непосредственно на улицу.

Циркуляционные вытяжки менее производительны. Кроме того, они требуют своевременной замены фильтров. Если фильтры не менять, это может привести не только к снижению эффективности работы аппарата, но и к его поломке.

Так как при забитом фильтре многократно возрастает нагрузка на двигатель вентилятора, что, в конечном счете, может стать причиной перегорания его обмотки или другим видам неисправностей. Режим замены фильтра должна указывать инструкция к вытяжке.

Вытяжка с фильтром подойдет для подогрева пищи или нечастой готовки.

Фильтрующие вытяжки целесообразны на тех кухнях, где не производится ежедневное приготовление пищи, особенно жареных блюд, супов или мясных закусок, а еда только разогревается или варится из полуфабрикатов.

Поэтому далее мы будем рассматривать вытяжки, выводящие воздух за пределы кухни.

Принцип работы эвакуационной вытяжки.

Вытяжки эвакуационного типа более эффективны. Но и здесь есть ряд трудностей:

• Воздуховоды для вытяжки на кухне должны соответствовать мощности устройства, причем это касается, не только той части, которая установлена в квартире, но и всего вентиляционного канала;
• При работе мощной эвакуационной вытяжки необходима соответствующая вентиляция, обеспечивающая приток свежего воздуха, эквивалентный объему эвакуированного с кухни газа;
• Вентиляционные каналы в домах советской застройки не соответствуют стандартам, под которые создаются современные кухонные вытяжки;
• Если мощная вытяжка будет эвакуировать из вашей квартиры заявленные производителем 600 – 1000 м³/час, то при закрытых окнах и дверях этот объем будет компенсирован работающими в режиме обратной тяги вентиляциями санузлов и ванных комнат, наполняя квартиру не самыми благородными запахами;
• Для пробивки во внешней стене дома дополнительного вентиляционного отверстия может потребоваться разрешение соответствующих органов, ответственных за надлежащее содержание здания.

Важно! Большинство перечисленных трудностей актуальны для ресторанных кухонь или столовых общепита. Вы, наверное, встречали металлические трубы-воздуховоды большого диаметра, выходящие из стен или окон таких кухонь.
Для обычной кухни, обслуживающей потребности средней семьи, достаточно маломощной вытяжки, вентиляционного канала советского образца для которой должно хватить.

Читайте также статью “Кухонные вытяжки – виды, принцип работы и обслуживание”.

По способу монтажа

Вытяжку можно встраивать в кухонный гарнитур.

По месту и способу установки вытяжки для кухни делятся на несколько типов:

1. Встраиваемые. Это устройства, интегрированные в кухонную мебель так, что сама вытяжка не видна, а только снизу можно увидеть ее радиатор, а с боку видна панель управления и иногда часть раструба (см.также статью Встроенная вытяжка для кухни – шаг к совершенству).
2. Настольные. Представляют собой горизонтально расположенный раструб продолговатой формы, который является частью специального технологичного кухонного оборудования. Применяется, в основном, на профессиональных кухнях.
3. Потолочные или островные (см.также статью Островные вытяжки для кухни – эстетическое решение проблемы ). Чаще всего это один или несколько воздухозаборников, вмонтированных в потолок. Также может иметь купольную форму, а раструб уходит в потолок, где проложен воздуховод. Требует наличия подвесного фальш-потолка с системой воздухоотвода.
4. Каминные или купольные (см.также статью Купольная кухонная вытяжка – модная и функциональная). Это отдельное устройство, которое подбирается с учетом кухонного интерьера и мебели. Также может встраиваться в кухонную мебель.

Совет! Для городской квартиры или небольшого частного дома при средних доходах владельцев предпочтительный вариант — это вытяжка каминного типа, которую можно встроить в кухонную мебель. Именно эти модели обладают оптимальным соотношением цена/качество.

Встроенная в шкаф купольная вытяжка.

Монтаж вытяжки

Установка вытяжки не требует особых навыков и может быть произведена своими руками.

Для установки вытяжки эвакуационного типа ее выходное отверстие необходимо соединить с отверстием вентиляционного канала или выводом на улицу. Для этого используют воздуховоды.

Читайте также статью “Как установить вытяжку на кухне – мастер-класс для вас”.

Выбор воздуховода

Различают два основных типа воздуховодов:

Пластиковый воздуховод для вытяжки на кухне выглядит неприметно и эстетично.

1. Пластиковые воздуховоды для кухонной вытяжки, состоящие из синтетических материалов. Основой этих материалов выступают высокомолекулярные соединения, чаще всего — полиэтилен, ПВХ, стеклопластик, полиуретан, силикон, полипропилен и металлопластик. Для кухни материалом выбора является ПВХ, так как он не только прочный, износоустойчивый и легкий, но отлично спаивается и склеивается, не боится воздействия кислот и щелочей, перепадов температур, ультрафиолетового излучения и времени. Но главная особенность ПВХ — это его гигиеничность: из этого материала производят даже контейнеры для хранения органов и крови.
2. Гофрированная алюминиевая труба. Этот вариант имеет один очевидный недостаток: неэстетичный внешний вид. Согласитесь, не каждый захочет видеть на своей кухне этот «заводской» элемент. Поэтому часто приходится продумывать способы, как его скрыть. Зато гофр можно легко резать простыми ножницами, формовать его в квадрат или прямоугольник с помощью пальцев для сопряжения с соответствующими по форме выводами или отверстиями. Но главное преимущество гофра — он никогда не резонирует и не издает гул или звон, что часто происходит с жесткими коробами, причем совершенно неожиданно.

  К сведению! Пластиковые воздуховоды из ПВХ делают также и гибкими, как гофра, поэтому вопрос резонанса и гула можно решить, выбрав гибкий ПВХ-воздуховод.

При планировании пути прокладки воздуховода следует помнить, что каждый изгиб снижает его пропускную способность на 10%, а минимальный угол изгиба не должен быть ниже 90°.

Также нежелательны резкие перепады диаметра трубы, лучше делать постепенные переходы.

Идеальный вариант — когда диаметр выходного отверстия вытяжки совпадает с диаметром вентиляционного окна, а диаметр воздуховода подобран под это значение.

Алюминиевая гофра выглядит не совсем приглядно, поэтому лучше заранее продумать способ ее маскировки.

Проблема с вентиляцией

Установка любого устройства, принудительно перекачивающего воздух, нарушает естественную вентиляцию помещения.

Вытяжка также не исключение. Обычно предлагают два пути решения этой проблемы:

1. Пробить дополнительное отверстие в вентиляционный канал. Сразу можно отметить, что это не является решением проблемы просто потому, что дополнительное окно не увеличивает площадь сечения вентиляционного канала и не добавляет к его пропускной способности дополнительных возможностей. Также при сильной тяге с нижних этажей или ветре ваш кухонный чад может вернуться к вам или вашим соседям.
2. Пробить вентиляционное окно во внешней стене и вывести воздуховод на улицу. Это, безусловно, более рациональное решение, но при одном условии: если вы сможете получить на это разрешение в ЖЭУ. Можно, конечно, понадеяться на безалаберность наших коммунальщиков и пробить отверстие на свой страх и риск, но это уже решать вам. Также не помешает дополнительное окно на втягивание воздуха взамен эвакуированного.

Вывод воздуховода в вентиляционный канал.

В случае если вывести воздуховод ну улицу не получается, можно использовать клапан-хлопушку.

Схема устройства короба с хлопушкой.

Как видно на схеме, короб имеет два входных отверстия. При закрытой заслонке (она отмечена красным цветом) воздух из кухни беспрепятственно выводится через окно, осуществляя естественную вентиляцию.

При возникновении давления со стороны вытяжки (при включенном вентиляторе) заслонка переходит в другое положение, закрывая первое отверстие и обеспечивая принудительную вентиляцию с помощью двигателя вытяжки.

При такой схеме не происходит обратной тяги к вам в кухню, а при выключенной вытяжке не нарушается естественная вентиляция.

Заслонка регулируется слабой пружиной (на схеме она обозначена ломаной линией темно-серого цвета), диаметр проволоки для которой рекомендован в пределах 0.2 – 0.3 мм, длина пружины — 12 – 15 см, ее диаметр — 4 – 5 мм.

Для заслонки лучше всего подойдет тонкий (0.5 мм) алюминий или жесткий и тонкий негорючий пластик. Главное условие — малый удельный вес материала.

Совет! Если вам предложат сделать управляемую с помощью электромагнита заслонку, которая будет срабатывать при включении двигателя вентилятора, имейте в виду — это ничем не лучше, и смысла особого не имеет.

Заслонка с пружиной регулируется сама: при усилении естественного оттока воздуха во время работы вытяжки поднятая до упора заслонка опустится до некоторого промежуточного положения, и в воздуховод поступит ровно столько воздуха, сколько он способен пропустить.

Инструмент

Понадобится обычный набор инструмента.

Для работ по монтажу вам может понадобиться такой набор инструмента:

• Электролобзик;
• Ножовка по металлу;
• Болгарка;
• Пистолет для монтажной пены;
• Пистолет для силиконового герметика;
• Плоскогубцы;
• Набор напильников;
• Наждачная бумага;
• Тиски;
• Рулетка;
• Линейка;
• Карандаш или маркер;
• Электродрель;
• Шуруповерт;
• Молоток;
• Строительный нож;
• Ножницы по металлу.

Изготовление отверстий под хлопушку

Лучший материал для хлопушки — это тонкостенный алюминий, жесть или оцинковка. Для удобства хлопушку лучше расположить на шкафу, который находится над плитой.

Впоследствии к шкафу хлопушка будет приклеена монтажным клеем или силиконом, а в вентиляционное окно посажена на монтажной пене. Это исключит возникновение резонанса.

Первым делом мы примеряем хлопушку, размечая на верхней доске шкафа отверстие в соответствии с нижним окном хлопушки.

Для этого можно убрать на время заслонку и очертить отверстие карандашом прямо изнутри хлопушки. Затем очерчиваем и бока короба хлопушки для последующего монтажа.

Работа со шкафом

Схема расположения вытяжки и воздуховода.

Шкаф придется освободить и снять со стены.

Далее в нижней доске шкафа вырезаем электролобзиком отверстие под вытяжку.

• Для этого очерчиваем по размеру нижнего обрамления вытяжки прямоугольник, внутри контура которого сверлим отверстие в 1 см так, чтобы можно было вставить пилу лобзика.
• Далее аккуратно вырезаем нужное нам отверстие.
• После этого вынимаем полки и тем же методом вырезаем в них отверстия круглой формы под воздуховод. Стараемся работать не спеша, аккуратно и точно. При этом надо понимать, что микронной точности не требуется, мы создаем не истребитель.
• Теперь переходим к верхней доске, где мы уже очертили окно под хлопушку. Вырезаем отверстие с припуском в каждую сторону по 3 мм. Делаем все максимально аккуратно и точно, чтобы не разориться потом на силиконе.

Прокладка гофра

Шкаф укладываем на заднюю панель и в отверстия вставляем гофр нужной длины. Верхний конец формуем пальцами рук в прямоугольник или квадрат под отверстие в верхней доске шкафа.

Просовываем гофр в верхнюю доску, а углы его верхнего отверстия надрезаем ножницами на 1.5 – 2 см и загибаем в стороны.

Монтаж хлопушки

Шкаф с гофром вешаем на место. Полоски фольги гофра, которые мы отогнули, смазываем силиконом, нанося неразрывные «колбаски». Также наносим силикон и на дерево в углах.

Вставляем короб с хлопушкой в вентиляционное окно, наклонив его вверх. Затем опускаем его на доску шкафа точно между метками, которые мы нанесли, очертив бока короба.

Лишний силикон, появившийся по бокам, можно убрать смоченной в уксусе тряпкой.

Через 40 – 60 минут (когда высохнет силикон) зазор между краями хлопушки и краем окна для вентиляции задуваем монтажной пеной, используя пистолет.

Монтаж вытяжки

• В вырез, который мы проделали в нижней доске шкафа, вставляем вытяжку.
• Гофр просто отжимается патрубком вверх, одевать его пока не надо.
• Крепим вытяжку шурупами к шкафу сквозь монтажные отверстия.
• Теперь надеваем гофр на патрубок вытяжки и фиксируем с помощью хомута. Можно обойтись и мягкой проволокой, главное — не герметизировать это соединение, т.к. его придется разбирать для чистки.

Совет! Заранее продумайте электропроводку для вытяжки. Если подключение через розетку, обратите внимание на заземление. В евроразводке оно учтено, в старой советской — нет. Можно вывести провод с корпуса вытяжки и соединить с глухозаземленным элементом, например, с трубой, из которой выходят провода. Не заземляйтесь через водопровод или газовые трубы!

Заключение

Мы рассказали, как можно установить встроенную вытяжку в шкаф.

Существует масса других способов установки, с которыми можно ознакомиться на видео, размещенном у нас, или просмотреть пошаговые инструкции с фото, которые помогут разобраться в тонкостях и избежать типичных ошибок.

Циркуляционные вытяжки для кухни без воздуховода – смотрите здесь.

Галерея

Понравилась статья? Подписывайтесь на наш канал Яндекс.Дзен

Отличная статья 0

Статьи по теме

Все материалы по теме

Крысы любят жирные кухонные вентиляционные каналы.

Название этого поста вызывает у меня отвращение — и я люблю вести блог о крысах. Я как бы потерял всякое уважение к крысам, когда мне пришлось иметь дело с ними в моем сарае в Катоне, Нью-Йорк. Я ловил их в ловушку, и однажды утром я нашел один выход из дыры в полу с его головой в ловушке. Когда я поднял ловушку, я обнаружил, что остальная часть его тела исчезла — очевидно, съедена его друзьями и родственниками.

Каждый компонент дома состоит из материалов, подходящих для установки или нет.Для некоторых компонентов есть некоторая «свобода действий» в зависимости от того, что это за компонент, есть другие, что, если вы не используете требуемые материалы, могут случиться плохие вещи.

Например, использование водопровода для подключения газовой сушилки НЕ является хорошей идеей. При выводе осушителя наружу использование вентиляционной трубы пластикового типа не является приемлемой заменой гладкостенной металлической трубы. Однако вывести вентилятор Powder Room наружу можно с помощью пластика или металла, и это не представляет особой проблемы.

Вытяжные шкафы Kitchen Range должны выводиться наружу через гладкую металлическую трубу. Воздуховоды от этих вытяжек могут стать очень жирными. Годы готовки бекона и гамбургеров могут накапливаться в этих вытяжках и воздуховодах и могут представлять опасность пожара. По этим причинам вентиляционные трубы пластикового типа или даже гофрированные металлические трубы не должны использоваться для вентиляции кухонных плит.

Вы хотите иметь возможность чистить эти вытяжки и воздуховоды, и если есть много «укромных уголков и трещин», их будет нелегко очистить — за исключением уголков и трещин для английских маффинов.

Некоторое время назад я наткнулся на эту установку вентиляционной трубы «фольгированного типа», установленную на кухонной вытяжке. Должен признаться, я не мог сказать, «расплавилось» ли это, или это произошло из-за «грызунов, пожирающих жир», — но в любом случае мне повезло, что он не был закопан в стене, где я не смог бы чтобы сказать, что это за труба — не говоря уже о том, в каком состоянии она была. Когда дело доходит до вентиляции кухонной вытяжки, здесь нет «свободы действий» — это должна быть металлическая труба с гладкими стенками, которую нельзя повредить, как этот воздуховод. .

Гибкий металлический воздуховод не следует использовать для вытяжного вентилятора на кухне.

***

Чарльз Бьюэлл, домашний инспектор Сиэтла

Если вам понравился этот пост и вы хотите получать уведомления о новых сообщениях в моем блоге, подпишитесь по электронной почте в маленьком поле справа. Я обещаю НЕ рассылать спам в вашей электронной почте.

Kobe: советы по установке и эксплуатации вытяжки, а также приемы торговли вытяжкой

Практические правила для любой модели кухонной вытяжки от любого производителя

ВСЕГДА распаковывайте и проверяйте технику на наличие видимых повреждений сразу по прибытии
ВСЕГДА переворачивайте кожухи вверх дном и встряхивайте или выдувайте возможные отходы при транспортировке
ВСЕГДА нанимайте профессионального электрика для проверки и проводки кожухов
ВСЕГДА устанавливайте ограничитель перенапряжения для защиты управления панели от колебаний мощности
ВСЕГДА устанавливайте предохранитель прерывателя замыкания на землю — вытяжки обычно потребляют от 2 до 4 ампер
ВСЕГДА устанавливают вытяжки на расстоянии примерно 26-30 дюймов от варочной панели, но не более 36 дюймов
ВСЕГДА используйте винты из нержавеющей стали и шайбы при установке кожуха из нержавейки
ВСЕГДА устанавливайте отводы в вентиляционной трубе до
ВСЕГДА избегайте резких 90-градусных изгибов вентиляционной трубы, если вы можете использовать две 45-градусные
ВСЕГДА ленту, подушку и стяжную вентиляционную трубу надежно, чтобы избежать любого вибрационного шума
ВСЕГДА используйте оцинковку одностенная вентиляционная труба и изоляция, проходящая через чердак
ВСЕГДА устанавливайте соединительную муфту с резиновым чехлом между концом вентиляционной трубы и концом крыши / стены
ВСЕГДА лучше всего устанавливать обратные заслонки на конце, а не на корпусе вытяжного кожуха

TheNaturalHome.com на протяжении многих лет продавала другие марки кухонных вытяжек для профессионального использования, но сейчас мы продаем только Kobe Premium Series . Мы прекратили продавать неоправданно завышенные вытяжки «известных брендов», когда они не смогли сравниться с Кобе в сравнении инженерных разработок. Мы НЕ продаем дешевую бытовую технику китайского производства подделки . Kobe доказала свою надежность многолетним опытом работы с клиентами. Производители бытовой техники, как правило, не перечисляют все технические характеристики своей продукции, если не гордятся своими инженерными деталями.Не так с Kobe Premium Series … Kobe указывает ВСЕ : низкий уровень шума, состав нержавеющей стали, толщина металла 18 калибра и ФАКТИЧЕСКИЕ реальные показатели CFM в кубических футах в минуту. Вытяжки прошли испытания на исправность и эксплуатационные характеристики в условиях установки. с двухметровой вентиляционной трубой, имитирующей типичную планировку кухни. Некоторые производители бытовой техники цитируют вводящие в заблуждение характеристики вентилятора CFM , не утруждая себя регулировкой падения CFM Performance после того, как вентилятор установлен в корпусе вытяжки и отработанный воздух проходит через дефлекторные фильтры и выходит из вентиляционной трубы. Номинальная мощность нагнетателя на 1000 кубических футов в минуту может быть легко преобразована в номинальную производительность менее 800 кубических футов в минуту. Все вытяжки Kobe проходят испытания на соответствие отраслевым стандартам в реальных условиях установки для получения истинных характеристик. Отраслевой стандарт для газовых варочных панелей — максимум производительности выхлопа ~ 6 кубических футов в минуту на 1000 британских тепловых единиц. Например: диапазон газа с шестью горелками с 15 000 британских тепловых единиц на каждую горелку на варочной панели равен сумме 90 000 британских тепловых единиц, умноженной на 6 кубических футов в минуту, что соответствует рекомендованному показателю производительности на 540 кубических футов в минуту.Практическое правило для вытяжек профессионального назначения: минимум 600 кубических футов в минуту при установке стандартной +/- 30 дюймов от варочной панели. Чтобы представить себе 750 кубических футов в минуту … потребуется всего 2 минуты, чтобы вытянуть ВЕСЬ воздух из вашей средней кухни площадью 200 квадратных футов.

Вытяжки Kobe Range разработаны и изготовлены Tosho & Company, Ltd., их японской материнской компанией. Tosho & Company, Ltd. занимается продажей качественных товаров в Японии и во всем мире с 1966 года, предлагая такие разнообразные продукты, как детали машин, роскошные автомобили, чистящие средства для индустрии технического обслуживания и, конечно же, вытяжки из нержавеющей стали. Kobe продается в США и Канаде уже более шестнадцати лет, и их цель всегда заключалась в разработке вытяжек из нержавеющей стали, которые были не только функциональными, но и стильными и экономичными. Результатом их обширных исследований и разработок является серия бесшовных вытяжек из нержавеющей стали с матовой отделкой, которые отличаются коммерческим качеством, элегантными, мощными и ТИХИМИ. Продукция Kobe сертифицирована CSA 221547 в соответствии со стандартами 3812-01 для Канады и классом 3821-81 для U.S. Этот стандарт CSA соответствует требованиям стандарта ANSI / UL 507/705/710 для сертификации электрических вентиляторов, но продукты Kobe не имеют сертификата для коммерческого приготовления пищи согласно UL710. Kobe поставляет только вытяжки для жилых помещений, не сертифицированные Kobe для использования в коммерческих ресторанах. Метрические измерения округлены для справки о размерах в дюймах здесь, поэтому всегда сверяйтесь с отдельными таблицами технических характеристик продукта для точного определения размера, который часто примерно на четверть дюйма меньше примерно: 29-3 / 4, 35-3 / 4, 41-3 / 4 и шириной 47-3 / 4 дюйма, что упрощает установку между шкафами.

Несколько слов о кухонных приборах из нержавеющей стали

При покупке кухонной вытяжки три основных вопроса, связанных с материалами из нержавеющей стали, — это толщина материала, бесшовная конструкция и сталь товарного качества. Двумя основными марками (сериями), используемыми в кухонной технике, являются нержавеющая сталь № 304 и № 430. Серия 430 — это наиболее часто используемая нержавеющая сталь, поскольку она лучше изгибается и формуется для получения уникальных форм, а не только для прямых-плоских изгибов металла. И 304, и 430 имеют относительно одинаковую стойкость к ржавчине, в том смысле, что вы не заметите никакой разницы в внешнем виде или характеристиках такой прочной вытяжки.С нержавеющей сталью серии 304 труднее работать, отчасти из-за более высокого содержания углерода и более низкого содержания железа. Оба имеют почти одинаковое содержание хрома: 430SS от 16% до 18% и 304SS от 18% до 20%. Калибр — это относительная мера толщины, и во всех вытяжках Kobe используется самая толстая бесшовная нержавеющая сталь 18 калибра. Более дешевые марки кухонных вытяжек используют толщину 22, 23 или даже что-то столь же жалкое, как сталь 24-го калибра. Бесшовная конструкция является стандартной практикой для всех вытяжек Kobe с тонко отполированными сварными швами для чистого, бесшовного внешнего вида.Более дешевые бренды склепывают несколько кузовных панелей вместе, позволяя влаге, жирам и грязи просачиваться и накапливаться в трещинах. Проведите исследование, и вскоре вы увидите преимущества вытяжек Kobe Range по качеству, цене и производительности. Используйте только аэрозольные чистящие средства из нержавеющей стали (или WD-40) и не оставляйте их на поверхности слишком долго. Не распыляйте на панель управления и не мочите ее. Избегайте грубых чистящих средств, солевых растворов, дезинфицирующих средств, отбеливателей и других агрессивных чистящих химикатов. Используйте чистые, мягкие тканевые полотенца без ворса и всегда трите их по шерсти, а не по шерсти. Это очень важно … протирание круговыми движениями или поперек волокон нержавеющей стали приведет к порче поверхности.

Большинство людей используют вытяжку только для случайного появления чрезмерного пара, запаха, дыма или жира, потому что их существующая вытяжка слишком громкая, чтобы работать все время во время готовки. Вытяжки из нержавеющей стали Kobe с их функцией QuietMode ™ достаточно тихие, чтобы работать непрерывно, И оставляют их включенными на некоторое время после этого, чтобы удалить остаточное тепло варочной панели. Как гласит их девиз: QuietMode ™: « Так тихо, вы не поверите, что это на !» Kobe имеет многоскоростное управление вентиляторами на всех моделях, поэтому вы можете получить желаемую производительность и тогда, когда вам это нужно.Остерегайтесь диапазона. Производитель заявляет, что вам понадобится вытяжка мощностью 1000 + CFM (кубических футов в минуту) для любой печи — это маркетинговый ход, чтобы продать свою «коммерческую» вытяжку с этой линейкой. Некоторые производители бытовой техники цитируют вводящие в заблуждение характеристики вентилятора CFM , не утруждая себя регулировкой падения CFM Performance после того, как вентилятор установлен в корпусе вытяжки и отработанный воздух проходит через дефлекторные фильтры и выходит из вентиляционной трубы. Давление на 1000 кубических футов в минуту номинальная мощность вентилятора легко превратить в номинальную производительность менее 800 кубических футов в минуту.Все вытяжки Kobe проходят испытания в соответствии с отраслевыми стандартами в реальных условиях установки с двухметровой вентиляционной трубой, имитирующей типичную планировку кухни для получения истинных характеристик. Это включает в себя установку вытяжки с двухметровой вентиляционной трубкой от выхлопной трубы для имитации реальных условий эксплуатации — чего многие другие производители избегают делать. Отраслевой стандарт для газовых варочных панелей — максимум производительности выхлопа ~ 6 кубических футов в минуту на 1000 британских тепловых единиц. Например: диапазон газа с шестью горелками с 15 000 британских тепловых единиц на каждую горелку на варочной панели равен сумме 90 000 британских тепловых единиц, умноженной на 6 кубических футов в минуту, что соответствует рекомендованному показателю производительности на 540 кубических футов в минуту. Практическое правило для вытяжек для профессионального использования: минимум 600 куб. Футов в минуту при установке стандартной +/- 30 дюймов от варочной панели. Чтобы представить 750 кубических футов в минуту в перспективе … потребуется всего 2 минуты, чтобы вытянуть ВЕСЬ воздух из вашей средней кухни площадью 200 квадратных футов.

Понимание качества фильтровальных систем кухонных вытяжек

При покупке кухонной вытяжки необходимо обращать пристальное внимание на , что происходит со смазкой . Есть веская причина, по которой мы продаем только вытяжки Kobe в розницу — они спроектированы для правильной РАБОТЫ. Дешевые вытяжки срезаны по многим углам, одним из которых является установка тонких алюминиевых сетчатых экранов, позволяющих нагретой смазке в фильтре стекать обратно на плиту. Без надлежащей фильтрации излишки жира и влаги попадают в вентиляционную трубу и попадают на крышу или стену вашего дома. Вы никогда не увидите дешевые алюминиевые сетчатые фильтры в ресторане по одной очень веской причине — жир, капающий обратно на плиту, опасен. Компания Kobe решает проблему фильтрации / улавливания жира с помощью центробежных уловителей жира и / или классических промышленных фильтров с перегородкой из нержавеющей стали.Вертикальные вентиляторы с двумя турбинами на некоторых моделях Kobe создают эффект перевернутого торнадо, который очень эффективен для приготовления больших азиатских блюд с выпуклым днищем и паэльи. Очень эффективное улавливание жира внутри воздуходувки, где воздух, содержащий масло и воду, попадает в корпус вентилятора, заставляя его конденсироваться и стекать в перегородочные фильтры или чашечки для сбора жира. Чашечки для сбора жира — это небольшие поддоны, которые можно мыть в посудомоечной машине на верхней полке, установленные за коническими воздухозаборниками, которые вы видите на некоторых моделях.Обычно чистка кухонной вытяжки не происходит изнутри, механических частей, только наружная поверхность, корпус и съемные фильтры, но это возможно с помощью центробежного вентилятора. Снимите сетчатые или перегородочные фильтры, распылите обезжириватель прямо в воздуходувки, установите фильтры на место, дайте им пропитаться некоторое время, а затем включите минимальную скорость. Обезжириватель будет стекать через систему, обеспечивая промывку водосборных стаканов или перегородок. Соблюдайте традиционные меры предосторожности при работе с бытовыми приборами: отключайте питание устройства при внутренней работе, держите руки чистыми при включенном питании и защищайте лицо и глаза от воздействия чистящих химикатов.Дефлекторные фильтры представляют собой серию перевернутых U-образных «желобов», которые охлаждают жирный воздух по мере его прохождения, конденсируя влагу и масло на верхних перегородках и стекая вниз в нижние желоба, где он удерживается до очистки. Коммерческий вид в жилых кухнях вызвал очень высокий спрос на перегородочные фильтры, особенно в газовых плитах с высокой производительностью, где присутствуют сильные жары и пламя. Дополнительное пространство из нержавеющей стали под ним делает внешний вид более профессиональным и индустриальным, придавая любому дизайну кухни более коммерческий вид ресторана.С точки зрения производительности перегородочные фильтры с короткозамкнутым вентилятором (по сравнению с центробежной турбиной) улавливают немного меньше жира, но разница, вероятно, слишком мала, чтобы ее можно было рассматривать как фактор при выборе модели. Многие клиенты считают перегородочные фильтры преимуществом при очистке, поскольку их можно мыть в посудомоечной машине на верхней полке. Можно вынуть перегородочные фильтры из вытяжки и промыть отдельно, вместо того, чтобы обезжиривать всю нижнюю часть корпуса вытяжки.

Заслонки (предохранители обратной тяги) входят в комплект всех вытяжек серии Premium серии Kobe, но лучше всего снимать этот демпфер обратной тяги с корпуса вытяжки. Устройства для предотвращения сквозняков (по желанию клиента) лучше всего устанавливать на вентиляционной крышке (концевой заделке), где они могут быть легко очищены и более эффективны. Заслонки являются стандартной практикой в ​​климатических условиях, где клиенты опасаются, что обратная тяга воздуха (холодного или горячего) по вентиляционной трубе увеличит расходы на отопление и охлаждение. А также для клиентов, которых беспокоит запах из дренажной трубы. Наиболее распространенный тип заслонки — это заслонка, используемая на вентиляционных отверстиях сушилки. Установление заслонок непосредственно над вентилятором там, где их крайне неудобно заменять и невозможно регулярно чистить, считается инженерным недостатком.В лучшем случае грязные заслонки ограничивают поток воздуха … в худшем случае коррозия и накопление жира в конечном итоге выводят их из строя. Очень важно поддерживать их в хорошем состоянии и смазывать WD-40, особенно любые металлические пружины и петли. Обычной практикой для повышения энергоэффективности является присоединение вентиляционной трубы к концевой заделке крыши / стены с помощью гибкой резиновой «манжеты». Необязательно быть муфтой Fernco® или готовой муфтой. Два шланговых зажима и кусок прочного резинового коврика разорвут тепловой контакт между металлом вентиляционной трубы и металлическим или пластиковым наконечником.Рекомендуется изолировать металлическую вентиляционную трубу, когда она проходит через чердак, чтобы еще больше предотвратить передачу тепла и холода в корпус вытяжки. Мы не продаем вентиляционные трубы, заглушки, заслонки или фитинги для воздуховодов, поскольку они обычно доступны в любом местном магазине сантехники.

определение размеров и размещение вытяжек для бытовых кухонь

Большинство клиентов покупают вытяжку той же ширины, что и у верхней части диапазона, но дизайнеры все чаще сочетают вытяжки большего размера с духовками меньшего размера. Увеличенная площадь навеса вытяжки обеспечивает лучшую производительность на низких скоростях и придает более профессиональный вид дизайну кухни. Шлейф дыма и пара , распространяющийся по мере отрыва от варочной панели, поэтому установка более широкой вытяжки имеет идеальный функциональный смысл, позволяя более низкой скорости вентилятора более эффективно улавливать отработанный воздух. Хорошее практическое правило для любой газовой или электрической плиты — минимум 50 кубических футов в минуту на квадратный фут варочной панели. Таким образом, для ранжета шириной 3 фута и глубиной 2 фута требуется , по крайней мере, вытяжки 300CFM, а все вытяжки Kobe без рециркуляции имеют 600 + CFM на максимальной скорости.Вытяжки для жилых помещений традиционно имеют глубину от 19 до 22 дюймов (спереди назад), чтобы можно было наклоняться над плитой, чтобы передняя часть вытяжки не мешала вам, и размещены на расстоянии от 26 до 30 дюймов от верхней границы диапазона для лучшей вытяжной функции. По мере того, как вы отодвигаетесь от варочной панели намного дальше, чем примерно на 30 дюймов, вытяжка должна работать на все более высоких скоростях, чтобы обеспечить тот же уровень производительности. Kobe предлагает несколько вытяжек UL710 для профессионального использования глубиной 24 дюйма, предназначенных для более «промышленных» жилых помещений, устанавливаемых на расстоянии от 30 до 36 дюймов от варочной панели.Вытяжка глубиной 24 дюйма, установленная на расстоянии менее 30 дюймов от варочной панели, будет мешать вашей подвижности на конфорках. Всегда лучше взять немного картона и создать макет вытяжки во время ее установки, чтобы не наткнуться на нее, когда вы наклоняетесь, чтобы заняться горшками на заднем плане. Как правило, воздуходувки от 600 до 800 куб. Футов в минуту более чем подходят, если их размещать на надлежащем расстоянии от 26 до 30 дюймов от варочной панели, и они будут намного тише, поскольку вытяжка может хорошо работать при более низких скоростях вращения вентилятора.

общие практические правила для вентиляции кухонных вытяжек

Все вытяжки Kobe включают по крайней мере один двигатель вентилятора, поэтому для их установки не требуются какие-либо дополнительные детали. Заказчик предоставляет собственную вентиляционную трубу и концевую часть на крыше или внешней стене (см. Примечания выше). Поскольку строительные нормы и правила в разных городах различаются, мы не продаем вентиляционные трубы или части концевых устройств — вы можете найти эти фитинги в местном магазине сантехники. Если местные нормы не требуют иного, установите стандартную одностенную оцинкованную вентиляционную трубу, которая тоньше, чем аналогичная вентиляционная труба для дровяной печи.Хотя гофрированная «гибкая» труба может быть дешевле и ее легче сгибать, она имеет тенденцию задерживать жир (невозможно очистить) и не так надежна (легко рвать отверстия). Обычной практикой для повышения энергоэффективности является присоединение вентиляционной трубы к концевой заделке крыши / стены с помощью гибкой резиновой «манжеты». Резиновые соединительные муфты в основном представляют собой кусок резины, который оборачивается вокруг трубы и устанавливается с помощью двух шланговых зажимов, нарушая тепловой энергетический контакт между металлом вентиляционной трубы и металлом концевой части крыши. Рекомендуется изолировать металлическую вентиляционную трубу, когда она проходит через чердак, чтобы дополнительно предотвратить передачу тепла и холода вниз в корпус вытяжки.Во всех вытяжках Kobe с настенным креплением используются трехсторонние регулируемые крышки воздуховодов (боковая стена открыта), что позволяет установить изгиб на 90 градусов в вентиляционной трубе и выйти прямо из стены, на которой установлена ​​вытяжка. Некоторые модели уникальны тем, что имеют прямоугольные отверстия для вентиляционных отверстий размером 3-1 / 4 на 10 дюймов сверху И сзади. Верхняя круглая вентиляционная труба диаметром 6 дюймов — лучшая практика для новых установок, но при реконструкции иногда требуется прямоугольная труба. Расположение задней заглушки 3-1 / 4 на 10 дюймов: по центру ширины капота и примерно в одном дюйме от верхней части корпуса капота до верхней части выбивки 3-1 / 4 на 10 дюймов.Обратите внимание, что прямоугольная вентиляция подходит для небольших расстояний и часто встречается при реконструкции, но круглые вентиляционные трубы кухонной вытяжки намного легче чистить и, как правило, имеют лучшую аэродинамику. В домах, где прямая вертикальная (через крышу) вентиляция невозможна, лучше всего установить серию изгибов под 45 градусов. Когда вы вынуждены устанавливать отводы под прямым углом, избегайте размещения первых 90 в пределах двух футов от вентилятора, избегайте использования более двух углов 90 и избегайте горизонтальных участков более двадцати пяти футов. В противном случае снижается эффективность любого вентилятора от любого производителя кухонной вытяжки.Пониженная эффективность (меньше кубических футов в минуту CFM) является функцией аэродинамического сопротивления в трубе — противодавление из-за изгибов и горизонтальных участков заставляет вентилятор работать с большей нагрузкой при том же CFM. И нет, у нас нет никакой оценки количества потерь CFM на изгиб или спуск, но мы добавим эту информацию, как только сможем ее подтвердить. В конце концов, вы довольствуетесь тем, с чем приходится работать дома … любая вытяжка любого производителя будет иметь точно такие же аэродинамические ограничения.

В линейке вытяжек Kobe используются два типа узлов нагнетателя: горизонтальный с короткозамкнутым ротором и центробежный. Центробежные нагнетатели турбинного типа, как двигатели реактивных самолетов, устанавливаются попарно. Другой — одинарная или двойная беличья клетка, установленная на одной или обеих сторонах одного горизонтального вала двигателя. Оба способны поддерживать профессиональные характеристики с минимальным шумом. Там, где позволяет место в кузове, обычно используются воздуходувки с беличьей клеткой. Двойные беличьи сепараторы на каждой стороне вала / оси поддерживают баланс и помогают предотвратить преждевременный выход из строя подшипников при наличии места.Только низкопрофильный кожух RA38 имеет единственную беличью клетку из-за ограниченного пространства в вентиляционной стойке. Другие модели оснащены модернизированными вертикально установленными вентиляторами с двумя турбинами для центробежной фильтрации, которые представляют собой передовой подход с низким энергопотреблением и высоким КПД. В то время как некоторые производители используют единую систему вентиляторов для всех своих вытяжек, Kobe разрабатывает систему вентиляции в соответствии с потребностями корпуса вытяжки. Плотная конструкция, бесшумные воздуходувки, бесшовная нержавеющая сталь и очень функциональные, легко очищаемые системы фильтрации жира делают линию Kobe уникальной.Вы не увидите на Kobe нефункциональных дешевых алюминиевых сетчатых фильтров или жалких лопастных вентиляторов. Мы надеемся, что вы обнаружите, что вытяжки из нержавеющей стали Kobe отличаются высочайшим качеством, что делает их сегодня наиболее экономически эффективными кухонными вытяжками на рынке. Вы можете найти копию двухлетней гарантии производителя Kobe Range Hood, политику возврата, информацию об обслуживании и доставке на этой странице: Гарантия Kobe Range Hood. Вытяжки Kobe обычно всегда есть в наличии и обычно отправляются на следующий рабочий день, если не указано иное.

как установить вытяжные колпаки на наклонных, соборных и высоких потолках

Уникально видеть, как крышка воздуховода из нержавеющей стали простирается до поверхности наклонного потолка — или намного больше десяти футов ( от пола до потолка). Соборные наклонные и высокие потолки традиционно имеют деревянную рамку «желоба», которая «свешивается», образуя ровную / горизонтальную монтажную поверхность для верхней части крышки воздуховода вытяжки. Дизайнеры используют желоб в качестве архитектурного Focus для всей комнаты, если не для всего дома, как его видят ваши гости.Покрытая камнем, стеклом, потолочной жестью, панелями, плиткой или просто гипсокартоном, ваша вентиляционная труба проходит через центр желоба. Если вы не стремитесь к индустриальному стилю, «палец» из нержавеющей стали, видимый от пола до 12-футового потолка, может быть сверхмощным «магнитом для глаз». Небольшие выемки (одна рама 2 на 4) отделаны деревом, чтобы соответствовать остальной части комнаты и / или шкафов. Экономичный способ удлинить слишком короткую крышку воздуховода всего на шесть дюймов или более — это окружить верх декоративной деревянной отделкой, плиткой или лепниной, чтобы скрыть любой зазор.

Вытяжки Kobe последнего поколения серии SQB-1 оснащены энергосберегающими светодиодными лампами с низким нагревом. Они доступны с корпусом и стеклом напрямую от Kobe Range Hoods. В более старых моделях вытяжек Kobe серий SQ и SQB использовались двухконтактные галогенные лампы G4 на 10 или 20 ватт 12 вольт «капсульные лампы». Мы не продаем эти галогенные лампы, так как их легко найти в Интернете по цене менее одного доллара за штуку. Две гораздо более старые модели вытяжек Kobe использовали стандартную галогеновую лампу большего размера GU10. Двухконтактные цокольные лампы LED G4 и GU10 доступны для модернизации, но они, как правило, имеют очень низкий световой поток для размера, достаточно маленького, чтобы поместиться в розетку.Руководства по установке содержат подробные инструкции по замене лампочки. НИКОГДА не прикасайтесь к стеклу галогенной лампы голыми руками, так как кожный жир может привести к расколу лампы при нагревании. Будьте очень осторожны, снимая стеклянную линзу внутри светильника, так как края обычно очень острые. Освещение вытяжки, в отличие от других приборов, подвержено очень суровым условиям окружающей среды с избыточной влажностью, конденсирующейся водой и агрессивными жидкостями, жирами и химикатами. Если свет мигает, сначала попробуйте заменить лампочки.Затем попросите местного специалиста независимого центра по ремонту бытовой техники отсоединить лампы или проверить постоянную подачу питания ~ 12 В постоянного тока на трансформатор. Освещение — единственная функция с питанием от 12 вольт постоянного тока, поэтому на борту есть трансформатор, понижающий мощность с 110 до 12 В постоянного тока. Скорее всего, дело не в самом трансформаторе, а в корродированных соединениях между ним и лампочками. Опытный техник может при необходимости заменить соединения и трансформатор, не требуя заводских деталей.Панель управления и переключатель редко бывают неисправными из-за проблем с мерцанием света.

Двухлетняя гарантия Kobe, доставка, возврат и условия обслуживания

Вытяжки Kobe хранятся на складе и обычно отправляются на следующий рабочий день с предоставлением информации для автоматического отслеживания по электронной почте. Двухлетняя гарантия производителя на вытяжки Kobe , инструкции по получению и подробные сведения о возврате и замене размещены в полном объеме в Интернете по адресу: Гарантия на вытяжку Kobe Range Одним из главных достоинств гарантии Kobe и совершенно уникальной среди производителей вытяжек является они обеспечивают обслуживание на месте.В случае необходимости они сделают все возможное, чтобы нанять местный независимый ремонтный центр по субподряду для обращения за персональным обслуживанием. Отгрузить вашу вытяжку обратно в сервисный центр — это их в последнюю очередь , а не единственный вариант, как у других производителей вытяжек. Использование этого веб-сайта и любая покупка продуктов или услуг на TheNaturalHome.com регулируется нашим Соглашением об условиях обслуживания и Отказом от ответственности , которые вы подтверждаете, что прочитали, поняли и согласились соблюдать все содержащиеся в нем условия.

Поверьте, вы найдете вытяжки Kobe по исключительной цене и высочайшего качества. Мы очень довольны их мастерством и обслуживанием клиентов. В то время как могли продавать в розницу вытяжки из нержавеющей стали любых марок, мы уже много лет решили продавать только Kobe. В отличие от крупных безличных каталогизаторов, мы не продаем других по очень веской причине: мы твердо уверены, что Kobe — самый надежный, самый простой в обслуживании, гораздо более тихий и самый дешевый продукт, так зачем продавать еще один? Их конструкция безупречна, материалы и производство превосходны, детали всегда доступны, если они вам когда-либо понадобятся, а цены превосходят по сравнению с яблоками и яблок с любой другой вытяжкой профессионального качества, представленной сегодня на рынке.

Прочный и качественный пластиковый воздуховод

Если вы пытаетесь приобрести. Пластиковый воздуховод по самым конкурентоспособным ценам и бескомпромиссному качеству, Alibaba.com — идеальное место для вас. Отличные разновидности. Пластиковый воздуховод , предлагаемый на сайте, отличается высоким качеством и изготовлен с использованием новейших технологий, обеспечивающих долговечное качество и долговечность. Представленные здесь товары продаются ведущими. Пластиковый воздуховод поставщики и оптовые торговцы, обеспечивающие превосходное качество и стабильную производительность.Эти продукты можно использовать как в коммерческих, так и в домашних проектах, они легко устанавливаются и ремонтируются.

Многочисленные типы. Пластиковый воздуховод , продаваемый здесь, на сайте, изготовлен из прочных и жестких материалов, таких как металлы, АБС и т. Д., Которые обладают высокой прочностью и устойчивы к любым видам использования и внешним воздействиям. Файл. Пластиковый воздуховод усовершенствован и эффективно контролирует окружающую среду в вашей комнате. Эти. Пластиковый воздуховод воздействует на температуру, влажность, качество воздуха, движение воздуха и чистоту воздуха, чтобы сделать воздух вокруг вас более безопасным и комфортным.

Alibaba.com имеет несколько функций. пластиковый воздуховод различных цветов, размеров, форм, характеристик и т. Д. В зависимости от ваших требований и выбранной модели. Эти продукты оснащены самыми современными типами охлаждения и теплообменниками для повышения эффективности работы. Файл. Пластиковый воздуховод Предлагается также с мощными компрессорами различной мощности. Выберите из этих мощных. пластиковый воздуховод для удовлетворения всех ваших индивидуальных требований по улучшению качества воздуха, обогрева и охлаждения.

Исследуйте различные отличия. пластиковый воздуховод вариант, чтобы приобрести эти продукты в рамках своего бюджета и сэкономить деньги при покупках. Эти сертифицированные ISO продукты предлагаются с подробными инструкциями и простыми процессами установки. Они идеально подходят для всех зданий, нуждающихся в первоклассном управлении внутренней средой.

Проекты систем вентиляции

— Блог Uponor

В этом блоге будут рассмотрены вопросы проектирования систем вентиляции и их применения. Вот несколько определений, которые будут довольно часто использоваться в этом сообщении в блоге:

• • Канал свежего воздуха — подает свежий воздух в вентиляционную установку.
  • Приточные воздуховоды — распределяют свежий воздух от агрегата по помещениям.

• Выхлопные воздуховоды — направляют воздух в помещении к вентиляционной установке, которая при необходимости использует тепловую мощность для нагрева поступающего свежего воздуха.
• Канал для отработанного воздуха — удаляет отработанный воздух, направляя его от вентиляционной установки к вытяжной трубе на крышах.
• Минеральная вата — относится как к стекловате, так и к минеральной вате. Минеральная вата не горит и не гниет.

Рекомендуемой отправной точкой при проектировании любой системы вентиляции и выбора размеров воздуховодов является использование в воздуховодах относительно низкой скорости воздуха — i.е., менее 3 м / с.

Применение вентиляционных каналов Uponor

Вентиляционные каналы Uponor используются в соответствии с разделом E1 Национального строительного кодекса Финляндии для вентиляции отдельных квартир отдельно стоящих, террасных или двухквартирных домов, за исключением местных вытяжных вентиляционных каналов на кухнях.

Кухонная вытяжка / вытяжной вентилятор

Вытяжные каналы кухонных вытяжек или вентиляторов изготавливаются из негорючего стального листа с минимальной толщиной 0.5 мм. Противопожарная изоляция канала в чердачных и чердачных полостях должна быть подготовлена ​​изоляцией, имеющей класс огнестойкости EI30. Местный вытяжной канал не подключен к системе вентиляции остальной части дома; вместо этого он отдельно отводится на крышу и оборудован отдельным вытяжным вентилятором.

Расположение воздуховода

Приточные и вытяжные воздуховоды обычно устанавливаются в:

• встраивается в изоляцию крыши над потолком,
• на чердаке,
• внутри промежуточного этажа / потолка,
• над подвесным потолком, или
• под потолком, внутри корпуса.

Клапаны приточного воздуха устанавливаются в основном в гостиных и спальнях для постоянной подачи свежего воздуха в помещения. Поскольку клапаны вытяжного воздуха предназначены для осушения и удаления запаха в дополнение к циркуляции воздуха, они расположены в ванных комнатах, саунах и подсобных помещениях, гардеробных, кухнях, тамбурах и туалетах.

Отработанный воздух проходит через дверные щели (мин. 15 мм) из помещений с клапанами приточного воздуха в помещения с клапанами для отработанного воздуха.Приточные и вытяжные воздуховоды снабжены глушителями (1000 мм) непосредственно за вентиляционной установкой для предотвращения попадания шума оборудования в помещения. Дополнительно для спален можно установить глушители длиной 300 мм.

Изоляция воздуховода

Тепловая, конденсационная и противопожарная изоляция воздуховодов указаны в плане вентиляции. Изоляция должна быть отмечена на чертеже со ссылкой на коды, например,

.

• LE1: теплоизоляция, минеральная вата, 50 мм
• LE2: теплоизоляция, минеральная вата 50 + 50 мм.
• LE3: теплоизоляция, минеральная вата, 50 + сыпучая минеральная вата или аналогичный материал толщиной не менее 100 мм поверх изолированного воздуховода
• LE4: В теплых помещениях, конденсация и теплоизоляция, пенополиэтилен, 15 мм. При установке внутри теплоизоляции потолка, не менее 100 мм рыхлой ваты на основе минеральной ваты или аналогичной минеральной ваты поверх канала, изолированного полиэтиленом толщиной 15 мм.
• LE5: конденсация и теплоизоляция, пенополиэтилен, 15 мм + минеральная вата, 50 мм
• PE: огнестойкая изоляция, минеральная вата EI30.

Для облегчения изоляционных работ на объекте рекомендуется использовать изолированные воздуховоды и компоненты с изоляцией из вспененного полиэтилена толщиной 15 мм.

Вентиляция сауны

При проектировании вентиляции сауны необходимо соблюдать температурные ограничения. Воздуховод либо встраивается в изоляцию сауны, либо устанавливается над изоляционным слоем.

В других случаях, например, непосредственно за обшивкой, воздуховод должен быть теплоизолирован 50 мм минеральной ватой.Воздуховод и рама потолочной арматуры должны быть надежно прикреплены к потолочным конструкциям с помощью шурупов.

Используйте только специальные термостойкие вентили для сауны под потолком в сауне. Клапан приточного воздуха отмечен красной этикеткой, а клапан выпуска отработанного воздуха имеет деревянную ручку. Клапаны для сауны всегда следует устанавливать вместе с монтажной рамой. Монтажную раму необходимо прикрепить к деревянному потолочному материалу шурупами, после чего клапан можно установить на место.
