Подключение вытяжки на кухне к вентиляции: план установки + видео инструкция

Содержание

Как подключить вытяжку на кухне к вентиляции: подсоединение своими руками — инструкция от IVD.ru

Перед тем как подключить вытяжку на кухне к вентиляции, нужно проконсультироваться с инженерами и выяснить пропускную способность трубопровода. Подсоединение можно проводить своими руками. В этом нет ничего сложного. В стояке прорезается отверстие, к нему крепится отводной патрубок. Стык герметизируется. Нужно учитывать, что в большинстве городских квартир такое решение запрещено законом. Дело в том, что общедомовой канал не рассчитан на дополнительные потоки. Без устройств принудительной подачи тяга будет слабой, особенно летом, когда перепад давлений внутри и снаружи здания невелик. Вращающиеся лопасти создадут мощную струю, перегружающую центральную систему. В результате отработанный воздух поступит в соседние квартиры. Подобная проблема возникает и в частных зданиях при недостаточном сечении воздуховода. Чтобы ее решить, нужно сделать выход на улицу через стеновой клапан либо использовать модели, отфильтровывающие загрязнения и возвращающие очищенный поток в помещение.

Все о подключении кухонной вытяжки к вентиляции

Когда установка запрещена
Выбор оборудования
Пошаговая инструкция по монтажу

  • Подготовка основания
  • Монтажные работы
  • Подключение с электросети
  • Как увеличить тягу

Что делать в случае запрета

Согласно действующим постановлениям запрещается проводить работы, после которых ухудшаются условия проживания.

В зданиях типовых серий сечение стояка не позволяет использовать мощное оборудование для отвода газов от плиты. К тому же, во многих домах трубы находятся в неудовлетворительном состоянии. В результате незаконных перепланировок сечение уменьшается ниже нормативного, и его пропускная способность падает. Кроме того, некоторые жильцы уже установили вентиляторы. Если вмонтировать еще один, тяга начнет работать в обратном направлении.

После несанкционированных действий отработанный газ распространяется на ближайшие этажи. Заметить это несложно.

В жилище появляются посторонние запахи. Воздух становится сырым. На стенах образуются черные пятна плесени. В помещении находиться некомфортно, и, чтобы избавиться от духоты, приходится постоянно держать окна открытыми.

Unsplash

Если приложить лист бумаги к решетке венткороба, он отклонится в том направлении, куда движется поток. В идеале он должен прилипнуть к решетке. При неисправной работе он останется неподвижным либо согнется в сторону помещения.

Когда соседи обнаружат неполадку, они скорее всего обратятся в управляющую компанию. Специалисты проведут обследование, и при анализе будет обнаружено расхождение с требованиями нормативов. ГОСТы и СНиПы предъявляют высокие требования к качеству воздуха и его циркуляции. В случае нарушения подключение вытяжки на кухне к вентиляции придется демонтировать.

Ограничения на установку, не зависящие от пропускной способности центральной общедомовой шахты

  • Принудительную подачу нельзя использовать в кухнях с газовыми плитами.
  • Запрещено полностью перекрывать вход в стояк — он должен обслуживать не только кухонное оборудование, но и всю квартиру.
  • Нельзя выводить систему в стояк на нижних этажах.
  • Входное отверстие в верхней части короба должно оставаться на своем месте. Любые изменения их положения требуют согласования в Жилищной инспекции и других государственных инстанциях. Спустить отверстие вниз не разрешат, поскольку насыщенные потоки всегда сконцентрированы сверху. В помещении с газовой плитой такое переустройство может привести к опасному скоплению природного газа под потолком.

Unsplash

В остальных случаях проведение переустройства возможно только в современных домах с расширенными каналами. Перед покупкой оборудования необходимо проконсультироваться со специалистами из инжиниринговой фирмы и провести обследование.

В частных зданиях, являющихся объектами ИЖС, действуют те же нормативы, что и в многоквартирных.

Составные части вытяжки

  • Купол над плитой, всасывающий отработанный воздух. Он крепится к одной либо двум стенам. Островные модели вешают на потолок.
  • Воздуховод — патрубок из пластика или гофрированного алюминия. Его строение тщательно продумывают перед тем, как подсоединить вытяжку к вентиляции на кухне.

Виды устройств по принципу действия системы

  • Рециркуляционные — воздух проходит очистку в фильтре, расположенном внутри корпуса, и подается обратно в помещение.
  • Проточные — их подсоединяют к стояку или стеновому клапану. В корпус над лопастями встроен фильтр. Он нужен для того, чтобы труба не забивалась отложениями жира.
  • Комбинированные — в них совмещены оба принципа действия.

Мы будем рассматривать первый вариант.

Unsplash

Конструкция куполов

Они отличаются по форме и устройству.

  • Конус или пирамида — устанавливаются между шкафами или в просторной высокой нише.
  • Скрытая система — размещается в нижней части навесного шкафа. Панель управления вынесена на фасад. Пространство за ним занимает отвод. Верхнюю часть, где идет сужение, часто оборудуют полками.
  • Раздвижная — может подниматься и опускаться. Обычно ее прячут за фасадом.
  • Конструкция в форме перевернутой буквы «Т».
  • Потолочная модель в форме параллелепипеда — используется для кухонных островков.

Размер нижней части должен быть больше, чем у плиты, на несколько сантиметров. Рабочая высота составляет от 65 до 75 см. Для газовых плит берут высоту до 85 см.

Unsplash

Материал купола не влияет на его долговечность. Отличие заключается в простоте обслуживания. Ухаживать за алюминиевым корпусом легче, чем за другими. Грязь легко удаляется влажной губкой. В пластик она въедается глубже. Сталь легко пачкается. Чтобы протереть закаленное стекло, понадобится специальный чистящий состав.

Оборудование подбирают по производительности. Чем она выше, тем быстрее будет очищаться воздух. Модели с мощными электрическими двигателями потребляют большое количество энергии и занимает много места, поэтому лучше их не монтировать в маленьких помещениях.

Выбор подводки

  • Алюминиевая гофра — отличается гибкостью, позволяющей делать повороты в нужных местах. Ребристая поверхность задерживает поток и быстро копит отложения грязи. Чистить ее очень сложно. Металл хорошо резонирует и усиливает шум при работе.
  • Трубы ПВХ — они состоят из нескольких прямых и поворотных элементов, скрепленных с помощью клея и хомутов с винтовыми зажимами. Изделия с круглым сечением обладают более высокой проводимостью. Средний диаметр равен 12,5 см. Прямоугольные детали помогают сэкономить пространство. Стандартные размеры — 20,4х6 см.

Дизайнер: Екатерина Малмыгина Фото: Роман Спиридонов

Подготовка основания

Работы, как правило, начинают после установки мебели и чистовой отделки. Основание должно быть надежным. Если крепление ведется на отделку, ее важно не повредить. Чтобы кафель не треснул, заднюю сторону корпуса покрывают демпферной лентой.

Поверхность очищают и обрабатывают антисептиками, предотвращающими появление бактерий. Плесень может образовываться в зазоре между стеной и корпусом. В этих участках всегда скапливается влага и осадок, который приносит с собой пар.

Стены не всегда обладают достаточной несущей способностью. Если они осыпаются, в них проделывают широкие отверстия и вбивают пробки. Иногда эти меры не помогают. Тогда основание смачивают водой и заполняют цементной смесью. Пока она не застыла, в нее погружают дюбели. После этого можно проводить монтаж, не опасаясь, что система упадет на плиту.

Работы по установке

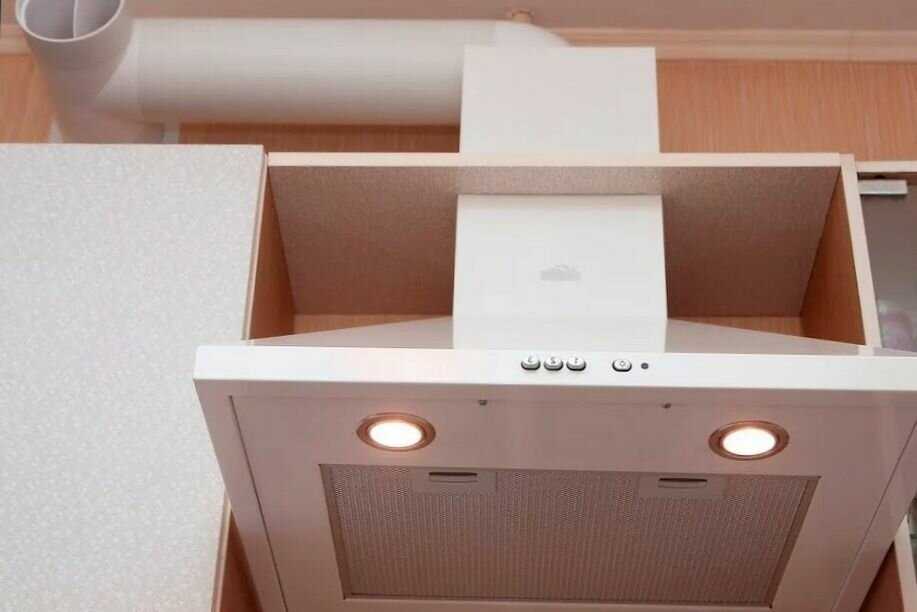

Их начинают с крепления купола на саморезы с дюбелями. Затем к нему подсоединяют канал, ведущий к шахте. Его конец промазывают клеем или герметиком и надевают на верхнюю часть корпуса. Стык фиксируют хомутом, затягивающимся при помощи винта. Таким же образом соединяют пластиковые прямые и угловые трубы.

ShutterStock

ShutterStock

ShutterStock

ShutterStock

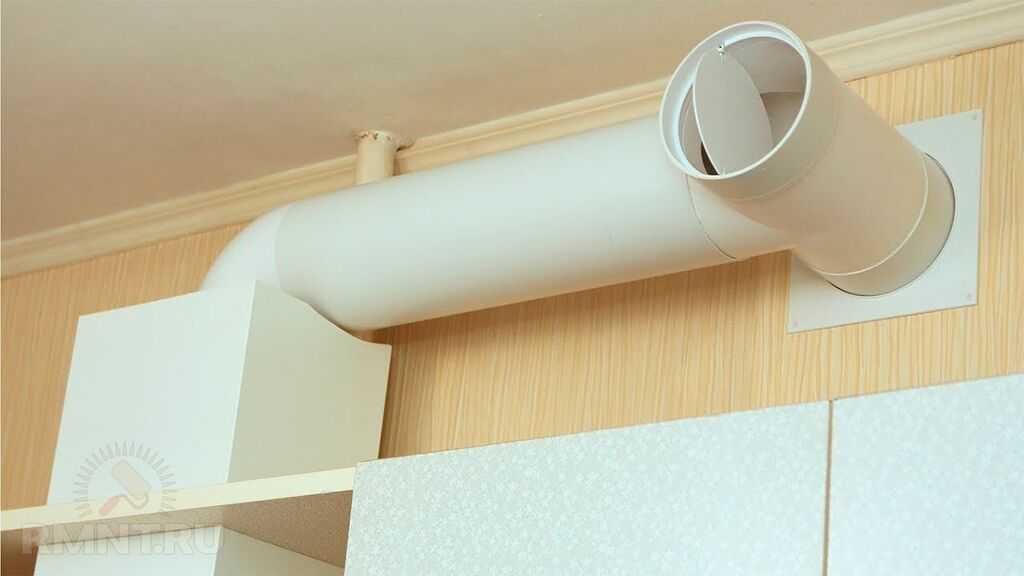

Канал монтируют к потолку на металлические подвесы или скобы, прижимающие его к стене. В шахте под потолком с помощью алмазной коронки высверливается отверстие подходящего диаметра. К нему шурупами привинчивается фланец. В него при необходимости крепится переходник. В переходник заводится рукав, покрытый клеем или герметиком. Сверху затягивается хомут. Существуют специальные Т- образные элементы с обратным клапаном. Под ним сделана решетка. Она должна обязательно находиться внизу. Если переместить ее наверх, поток от вытяжки, поднимающийся наверх и испытывающий давление, будет поступать через нее обратно. Нижняя перекладина буквы «Т» располагается параллельно стене. Одна сторона верхней перекладины заводится в шахту, другая, обращенная в кухню, снабжается поворотной заслонкой. Когда приточное устройство включено, заслонка закрывается. При выключенной подаче ее открывают, увеличивая ширину входа в стояк.

При проектировании следует избегать поворотов. Чем их меньше, тем меньше препятствий течению, и тем проще производить очистку внутренней поверхности. Чтобы сгладить крутые повороты, вместо Г- образного переходника ставят два элемента с изгибом под 45 градусов.

Канал оставляют на виду либо скрывают его под съемным коробом из гипсокартона или пластика. Чтобы избавиться от лишнего шума, короб изнутри заполняют минеральной ватой или поролоном. В случае, когда подводку не видно за мебелью, проводить мероприятия по маскировке не потребуются.

Электрооборудование

Для подключения электрики применяются кухонные розетки с устройством защитного отключения и трехжильный кабель ВВГнг-Ls 3*2,5 мм2. Розетки ставят в верхней части стены. Использовать удлинители во влажной среде запрещено. Провода прячут за фасадной панелью. Прокладывать штрабы обычно не приходится. Если возникает такая необходимость, следует помнить, что штробить стеновые панели и плиты перекрытия запрещено. Желоба допускается прокладывать в отделочном слое. Если погрузиться в железобетон более, чем на 1 см, можно повредить или оголить арматуру. При контакте с внешней средой она начнет быстро ржаветь и разрушаться.

Как улучшить тягу

Одно из условий, обеспечивающих нормальную тягу, — постоянное поступление свежего воздуха взамен отводящегося. В зимний период проблему сложно решить частым проветриванием через форточки и фрамуги, тогда квартире будет слишком холодно. Одно из решений — стеновой или оконный приточный клапан. Стеновые выпускаются с регулируемой заслонкой и теплоизоляционной внутренней оболочкой. Оконный врезается в верхнюю часть рамы стеклопакета. Есть специальные створки с внутренними каналами. Воздух с улицы поступает в щель на верхней стороне рамы. Холодный поток опускается по профилю, постепенное нагреваясь от его корпуса, и выходит снизу.

Существуют устройства, которые подключаются к приборам, измеряющим температуру и влажность в помещении. Их можно запрограммировать на поддержание определенного климатического режима. В комплекте идет таймер.

Unsplash

В этом случае остается два варианта — отвод газов на улицу через отверстие в стене и использование рециркуляционных систем.

Монтаж стенового клапана

Применять этот метод можно не всегда. Перед закупкой оборудования необходимо проконсультироваться с представителями инжиниринговой компании. Существует несколько ограничений, которые нельзя не учитывать перед тем как вывести вытяжку в вентиляцию на кухне.

Согласно СП 54 13330.2011 допускается использование стеновых устройств для принудительного отвода отработанного воздуха. Здесь же говорится, что расстояние от него до окон соседской квартиры должно быть не меньше 8 м. В большинстве домов кухонные окна находятся рядом с соседними, что делает применение стеновых систем невозможным. Летом при проветривании запахи будут проникать внутрь в соседнюю форточку. На окнах появится слой жировых отложений.

Чтобы решить проблему, можно установить мощные фильтры, очищающие отработанный поток. Однако в этом случае проще не пробивать в стене отверстие, а направить воздух обратно в свою квартиру.

Решетка снаружи хорошо заметна. В домах, являющихся памятниками архитектуры, его монтаж запретят, иначе фасад потеряет свой облик.

Если позволяют условия, клапан подключают с помощью пластиковых труб и алюминиевых гофр. Не следует пробивать канал перфоратором — после него остаются осыпающиеся края, требующие заделки цементным раствором. Кроме того, при ударах перфоратора в несущих конструкциях могут появиться трещины. Лучше использовать алмазную коронку — она оставляет идеально ровные края. Диаметр можно подобрать в соответствии с размерами корпуса.

Рециркуляционные системы

Они работают так же эффективно, как и отводящие газ из помещения. При их установке не нужно решать вопрос, как соединить вытяжку с вентиляцией на кухне. Прокладка воздуховодов не требуется, что значительно упрощает монтаж. Запретов на использование нет. Согласовывать проект не придется. Установка корпуса и его размеры не отличаются от предыдущих вариантов.

Отсутствие выходного патрубка сверху помогает сэкономить пространство за мебельным фасадом.

Unsplash

Единственный недостаток заключается в необходимости менять фильтры, поэтому иногда целесообразнее сделать выход в шахту или на улицу.

Подключение вытяжки на кухне к вентиляции: инструкция и правила

Безупречное подключение вытяжки на кухне к вентиляции обеспечит полноценный отвод летучих веществ, формирующихся при приготовлении пищи. Не все из них приятны и полезны, многие являются токсичными и негативно влияющими на обоняние. Поверьте, лучше вытяжного устройства с их удалением ничто и никто не справится.

Желающим самостоятельно провести установку и подключение вытяжки мы предлагаем ознакомиться с весьма полезной статьей. Представленная в ней информация поможет идеально подобрать необходимый тип устройства и безукоризненно провести монтажные работы. Наши сведения будут полезны не только самостоятельным мастерам, но и тем, кто хочет проконтролировать наемных рабочих.

Автором статьи подробно описаны разновидности кухонных вытяжек, варианты монтажа различных конструкций. Досконально разобран процесс подключения вытяжного устройства к вентиляции. В качестве превосходного информативного дополнения к тексту использованы фото-подборки и видео-инструкции.

Содержание статьи:

  • Разновидности вытяжных устройств
  • Тонкости подключения вытяжки
  • Руководство по проведению работ
    • Шаг #1: Подготовка комнаты и места
    • Шаг #2: Процесс подключения к вентиляции
    • Шаг #3: Завершение работ по установке
  • Нормы эксплуатации и правила ухода
    • Безопасное использование прибора
    • Обслуживание техники своими руками
  • Выводы и полезное видео по теме

Разновидности вытяжных устройств

Для улучшения микроклимата и избавления помещения от запахов, копоти и гари используется кухонная вытяжка. В зависимости от внутреннего устройства она может удалять отработанный воздух, очищать его или поочередно работать в каждом из этих двух режимов.

В первом случае оборудование эвакуирует воздушные массы из комнаты в атмосферу. Чтобы это осуществить, используется специальная труба – воздуховод.

Модели, затягивающие отработанный воздух и выводящие его в атмосферу, просты в использовании и уходе. Они не требуют регулярной покупки дорогостоящих фильтров

Модели второго типа – рециркуляционные. Для их полноценного функционирования не понадобится включение в вентиляционную систему.

Им нужно электропитание, чтобы втягивать отработанный воздух, скапливающийся, к примеру, над сковородкой, жарящей картофель. Внутрь устройства попадают частички жира, копоти и запах готовящейся пищи.

Первым на себя принимает удар жировой фильтр, затем наступает очередь угольного. Именно он поглощает все примеси и выдает очищенный воздух обратно в помещение, выпуская его через небольшие отверстия, имеющиеся в корпусе.

Вариант кухонной техники, не требующий включения в вентсистему, отличается большими запросами – для функционирования оборудования потребуется периодически покупать фильтрующие приспособления, как правило, угольные

Третий тип – комбинированные модели. Они могут работать как в режиме отвода, так и очистки. В первом случае для обеспечения работоспособности кухонной вытяжки потребуется ее подключение к вентиляции. А во втором – установка очищающего фильтра.

Выбирать нужный вариант предстоит в процессе использования. Причем в зависимости от модели прибора могут отличаться его настройки.

Например, для вытяжек с режимом очистки от фирмы LEX производитель рекомендует сначала установить угольные фильтры. Затем взять заглушки, идущие в комплекте с вытяжным оборудованием, и закрыть боковое и верхнее отверстие, которое предназначено для присоединения к вентсистеме.

Заглушки позволяют предотвратить бесконтрольный выход воздуха изнутри устройства – сначала он полноценно профильтруется, а только потом выйдет наружу сквозь отверстия, предназначенные для этих целей

Помимо принципа работы вытяжки отличаются вариантом установки – бывают встраиваемые и открытые.

А еще все они разнятся формой, от которой зависит возможное место размещения вытяжного оборудования.

Галерея изображений

Фото из

Островной тип вытяжки

Пристенная вытяжная конструкция

Пристенный встраиваемый вид

Угловая купольная вытяжка

Кухонная техника отличается ценой, которая зависит от известности бренда, утонченности дизайнерской задумки, использованных материалов при производстве и функциональности вытяжного оборудования.

Потребитель без проблем сможет подобрать вытяжку в нужной ценовой категории – даже в недорогом сегменте много достойных моделей. Правда, чем сложнее процессы прибор умеет выполнять, тем дороже окажется конечная стоимость.

Тонкости подключения вытяжки

Правильным вариантом обустройства всех коммуникаций является этап строительства дома или капитального ремонта квартиры. Правда, во втором случае придется мириться с готовым проектом, внося возможные коррективы.

При сооружении вентиляционных каналов своими силами нельзя соединять трубопровод из ванны, туалета и кухни в один

Для подключения вытяжки к вентиляции также используют 2 варианта:

  • соединение с уже существующим отверстием веншахты;
  • проведение трубопровода для движения воздуха сквозь стену, на которой планируется установка техники.

В первом случае предстоит потратиться на покупку воздуховодов, иногда это не один метр материала. А во втором понадобится делать сквозное отверстие в кухонной стене, которое будет выходить на улицу.

Галерея изображений

Фото из

Для личного дома удобен вариант с выводом трубопровода для эвакуации отработанного воздуха сквозь стену на улицу. В квартире такой способ реализовать проблематично – несущие конструкции сверлить опасно

В частном доме часто выводят воздуховод в потолок, а затем на крышу, обустраивая канал и защищая его решеткой от попадания мусора и насекомых

Для кухни, находящейся в квартире, актуален способ соединения канала вытяжки с вентшахтой дома, проходящей рядом с местом ее установки. Это более актуально для домов старой постройки с маленькими кухнями

Выбрав оригинальность дизайна и оптимально комфортную организацию кухонного пространства, приходится жертвовать эстетикой потолка, проводя воздуховод от вытяжной техники через всю комнату

Вывод воздуховода сквозь стену

Вывод воздуховода сквозь потолок

Вентшахта за вытяжкой

Воздуховод через всю комнату

Для частных домов/коттеджей характерно обустройство венканалов с их выводом на крышу. Важно в таком случае правильно организовать систему поступления и эвакуации воздушных масс.

Руководство по проведению работ

Решившим подключать вытяжку самостоятельно предстоит сначала изучить рекомендации, изложенные в инструкции к модели, и четко их выполнять. Затем внимательно осмотреть комплектацию прибора и докупить в случае необходимости недостающие детали. Возможно понадобится воздуховод, хомуты, переходники, герметик или металлический скотч.

Шаг #1: Подготовка комнаты и места

Предстоит подготовить помещение к будущим работам, отобрать инструменты, приобрести нужные материалы. Хорошо, когда вентиляционное отверстие уже есть. В противном случае начинают с его проделывания.

Удобно еще на этапе строительства запланировать расположение кухонной техники, и оставить отводы для подключения приборов к вентиляции. Например, когда в комнате будет островная вытяжка, то воздуховод выходит прямо посредине потолка

Если дом или квартира имеют жилое состояние и полномасштабный ремонт не планируется, то можно проделать недостающие отверстия, просверлив его в потолке/стене. Это зависит от конкретной ситуации и пожеланий владельца.

Подготовка помещения будет состоять из нескольких этапов.

Галерея изображений

Фото из

Когда кухня наполнена техникой, то ничего выносить не нужно. Достаточно застелить плиту отрезком мягкой ткани, а сверху водрузить деревянную подставку, чтобы удобно было работать

Затем тщательно измерить и разметить место установки вытяжки и размещение канала вентиляционной системы. Не забывать о высоте прибора над уровнем плиты в 65-75 см

После измерений предстоит проделать новое или расширить, если нужно, существующее отверстие для вывода вентканала за пределы дома или в шахту

При выводе через стену предстоит обустроить проделанное отверстие со стороны улицы, вставив внутрь патрубок и тщательно его зафиксировав. Снаружи выход защищают решеткой и оголовком для предупреждения попадания насекомых, листьев, мусора и прочего

Шаг 1: Подготовка места к проведению работ

Шаг 2: Проведение замеров и разметки

Шаг 3: Бурение нового отверстия под вытяжную трубу

Шаг 4: Обустройство отверстия снаружи

Когда отверстие оформлено, настал черед установить вытяжную технику над плитой. Способ будет зависеть от модели и места расположения последней. Важно ее надежно зафиксировать крепежами, входящими в комплект.

Иногда в корпусе не хватает отверстий для крепления изделия. Тогда можно самостоятельно их проделать в нужных местах и вкрутить саморезы.

Шаг #2: Процесс подключения к вентиляции

Когда вытяжка установлена в соответствии с рекомендациями фирмы-изготовителя, настал черед для ее подключения. Здесь следует понимать, что для функционирования прибора нужен канал отвода отработанных воздушных масс и стабильное электроснабжение.

Если решено использовать пластиковые трубы, то предстоит купить переходники, герметик, возможно потребуется переход с круглого отвода вытяжки на прямоугольный будущего канала. Важно, чтобы диаметр воздуховода не был меньше, чем выходной патрубок прибора

Первым делом предстоит соединить устройство с вентиляцией. Это можно совершить с использованием следующих типов труб:

  • металлическая гофра – алюминий, реже сталь;
  • гофрированный пластик – крайне редко используют;
  • нержавейка круглого сечения;
  • пластик с прямоугольным или круглым сечением – тоже довольно популярный и удобный вариант.

При выборе гофры понадобится хомут, металлический скотч, возможно, решетка для обустройства входа в общедомовой канал. Подключение происходит поэтапно.

Галерея изображений

Фото из

Шаг 1 – Сборка из патрубков конструкции

Шаг 2 – Установка и фиксация

Шаг 3 – Подключение гофрированного воздуховода

Шаг 4 – Второй конец трубы присоединяется к вытяжке

Качественное выполнение всех соединений обеспечит отменную работу устройства. Но на этом работы не закончились – вытяжкой еще пользоваться нельзя. Осталось запустить ее мотор, подав питание электричеством, и надеть декоративный кожух.

Для этого предстоит соблюдать определенную очередность при выполнении работ. Предварительно следует убедиться, что линия, к которой будет происходить подсоединение, обесточена.

Галерея изображений

Фото из

Если у вытяжки имеются провода, то их предстоит соединить с питающим кабелем, четко следуя схеме, нанесенной на корпусе рядом с ними. Для этого удобно использовать колпачки СИЗ

Если эта модель техники оснащена вилкой, то достаточно ее вставить в розетку, расположенную поблизости. Хорошо, когда для вытяжки предусмотрительно установлена электроточка, которая находится прямо за воздуховодом

Теперь осталось измерить длину, которая должна быть у защитного короба и подогнать ее, спрятав остальное. Короба, как правило, позволяют это сделать, задвинув ненужное внутрь

За коробом прячут электрические провода, воздуховод, все крепления – снаружи корпус вытяжки и путь ко входу в канал выглядит единым целым

Подключение вытяжки к электросети

Вытяжка с вилкой

Подгон размера защитного короба

Монтаж короба вытяжки

Завершив подключение, останется проверить качество сборки. Для этого оборудование сразу же включают и выбирают по очереди все скорости работы.

Включают подсветку и измеряют уровень шума, производимый устройством. Его сверяют с показателями, указанными в инструкции.

Шаг #3: Завершение работ по установке

Не всегда подключение к вентиляции и к электросети является завершающей стадией. Иногда вход в шахту расположен крайне неудобно или очень далеко и приходится включать фантазию, чтобы как-то его замаскировать.

Галерея изображений

Фото из

Недостаток можно превратить в достоинство – обыграв длинный трубопровод от вытяжки через всю комнату, как некую изюминку интерьера

Когда установлено устройство встроенного типа, то воздуховод до входа в вентканал прячут в шкафу

Если трубопровод выводит отработанный воздух через отверстие в стене, то оно замечательно спрячется за декоративным кожухом вытяжки

За коробом может прятаться лишь часть канала. В таком случае лучше отказаться от гофры, отдав предпочтение красивой пластиковой трубе подходящего цвета

Новые технологии и материалы позволяют все коммуникации спрятать за подвесным потолком – даже в голову не придет, что под глянцевым блеском скрывается разветвленная сеть из гофры

Гипсокартон создаст многоуровневую конструкцию – идеальный вариант для маскировки каналов

Прямоугольное сечение труб позволяет компактно расположить воздуховод на шкафу – он совсем незаметен со стороны

Если отверстие устроено прямо посреди комнаты, что часто бывает в коттеджах и загородных домах, достаточно под воздуховодом поставить плиту и повесить вытяжку островного типа

Длинный трубопровод от вытяжки

Воздуховод спрятан в шкафу

Вентканал за декоративным кожухом

Красивая пластиковая труба

Вентканал за подвесным потолком

Многоуровневый потолок из гипсокартона

Воздуховод из труб прямоугольного сечения

Островная вытяжка посреди комнаты

Важно спланировать, какой именно вариант для маскировки воздуховода предстоит использовать на своей кухне. Ведь реализация некоторых идей потребует дополнительных затрат.

Самый простой и дешевый вариант, когда отверстие находится рядом – кожух вытяжного устройства скроет место врезки в вентиляционную систему. Еще неплохо, когда до входа в шахту совсем недалеко – предстоит купить минимум материала – например, пластиковую трубу, гармонирующую с цветом остальной кухонной мебели.

Нормы эксплуатации и правила ухода

Условия использования и своевременный сервис являются залогом долговечности кухонной техники. Не удивительно, что приборы с гарантийным сроком службы 1-3 года при соблюдении определенных правил спокойно отработает 8-10 лет, не требуя дорогостоящего ремонта.

Безопасное использование прибора

Чтобы вытяжка на кухне функционировала без проблем, следует изначально правильно ее установить и подключить к коммуникациям – электросети и вентиляции. Никаких перекосов быть не должно.

При тестовом включении прибор будет работать спокойно, издавая допустимый уровень шума. Скрип, треск и прочие посторонние звуки являются свидетелями ошибок, допущенных при установке.

Сразу же после монтажа техники следует проверить работоспособность и шумность. Можно воспользоваться реальным прибором для измерения уровня шума, если такой имеется, или приложением с аналогичным названием, загрузив его на смартфон

Категорически нельзя использовать бытовое вытяжное устройство на производстве – только по прямому назначению. В противном случае владелец лишается гарантии.

Кроме того, запрещены следующие действия:

  • закрывать или закупоривать отверстия на корпусе изделия;
  • ограничивать или и вовсе перекрыть свободный приток воздуха во время работы прибора;
  • подключать воздуховод в канал для удаления дыма и других горячих выбросов;
  • проводить манипуляции по ремонту или обслуживанию без отключения вытяжки от электрической сети.

Такие запреты связаны с безопасностью пользователей и самой техники – нарушение правил повлечет за собой выход из строя вентилятора, без которого прибор не сможет функционировать.

Когда завершающей стадией приготовления блюда будет фламбе, например, аппетитному стейку предстоит передать едва уловимые нотки выдержанного коньяка, следует крайне внимательно выполнять процесс, чтобы избежать возгорания жировых фильтров

Обслуживание техники своими руками

Проведение сервисных работ зависит от частоты использования вытяжки, характера сооружаемых блюд и режима, выбираемого для ее функционирования. Важно помнить, что обслуживание проводится при полном отключении прибора от электрической сети.

Уход за изделием заключается в ежемесячном промывании жировых фильтров – нужно их снять и удалить мыльным раствором и мягкой губкой следы копоти и пыли. Оставить сохнуть при комнатной температуре.

Игнорирование правил по очистке жироуловителей может привести к случайному возгоранию последних и поломке вытяжного оборудования. Более того, грязные фильтры могут стать причиной плохой его работы

При наличии и использования режима рециркуляции предстоит менять угольные фильтры. Это делают в среднем каждые 4-6 месяцев. Частота полностью зависит от модели устройства и рекомендаций его производителя.

Если же установленная техника способна только эвакуировать отработанный воздух из помещения, то потребности в дополнительных тратах на покупку фильтрующих приспособлений не будет.

Кроме того, прибор нуждается в регулярном удалении загрязнений с поверхности корпуса – мягкой ветошью, смоченной в мыльном растворе, предстоит вытереть образовавшиеся в процессе эксплуатации пятна.

Эту же процедуру следует повторить на всех частях устройства, находящихся внутри прибора и к которым можно добраться. Особое внимание нужно уделить очистке лопастей вентилятора – чрезмерное количество отходов, накопившихся на них, приводит к снижению мощности вытяжки.

Удалять загрязнения можно любым средством, используемым для мытья посуды. Главное, чтобы оно не содержало грубых включений, способных поцарапать поверхность фильтра или корпус кухонной техники

При перегорании лампочек предстоит их заменить на новые, выбрав аналогичную мощность и размер. Если сломается какой-то механизм, то лучше обратиться за помощью в сервисный центр, не пытаясь устранить проблему своими силами.

Выводы и полезное видео по теме

О монтаже вытяжной техники и ее подключении к вентсистеме в видеоролике:

Один из способов максимально эффективно совместить вытяжку на кухне с вентиляционной шахтой в многоквартирном доме в видео:

Вывод воздуховода кухонного оборудования на улицу в частном доме в видеоролике:

Ознакомившись с правилами проведения работ при подключении вытяжной техники к системе вентиляции, можно попытаться все сделать своими силами.

Исключение – рекомендации производителя вытяжки, советующего выполнять установку и подвод коммуникаций, с привлечением уполномоченных на это специалистов. В таком случае, чтобы не терять гарантию на дорогостоящее оборудование, предстоит оплатить услугу по монтажу и подключению устройства.

Как установить вытяжку

Этот старый дом Генеральный подрядчик Том Сильва демонстрирует этапы установки вытяжки.

По Том Сильва

Поделитесь этой историей

Детали проекта

Навык

3 из 5 Умеренный разрезать и соединить воздуховоды может быть сложно

Стоимость

100 долларов США и выше, в зависимости от диапазона вентиляции

Расчетное время

В среднем от 2 до 3 часов

В этом видео Этот старый дом Генеральный подрядчик Том Сильва устанавливает новую вытяжку.

Этапы установки вытяжного колпака

  1. С помощью кольцевой пилы диаметром 6 дюймов вырежьте отверстие во внутренней поверхности стены прямо над плитой. Соберите пыль влажным/сухим пылесосом во время вырезания отверстия.
  2. Если кольцевая пила не может прорезать внутреннюю стену за один проход, прекратите резку, удалите штукатурку из отверстия и продолжите сверление.
  3. При необходимости используйте универсальный инструмент, чтобы вырезать деревянную планку из 6-дюймового отверстия.
  4. Замените кольцевую пилу сверлом диаметром ¼ дюйма и просверлите заднюю сторону обшивки стены наружу.
  5. Снаружи используйте 6-дюймовую кольцевую пилу, чтобы прорезать сайдинг и обшивку стен.
  6. Сделайте монтажную пластину, вырезав отверстие диаметром 6 дюймов в куске ПВХ-окантовки.
  7. Приложите пластину из ПВХ к обшивке дома и обведите ее карандашом.
  8. Используйте угловую шлифовальную машину, чтобы разрезать сайдинг по карандашным линиям.
  9. Нанесите полоску силиконового клея вокруг отверстия в стене. Плотно прижмите монтажную пластину из ПВХ к стене и закрепите винтами.
  10. Используйте клейкую ленту, чтобы прикрепить колено диаметром 6 дюймов к вентиляционной крышке.
  11. Снаружи вставьте вентиляционную заглушку в отверстие и закрепите ее на монтажной пластине с помощью саморезов.
  12. Изнутри кухни вставьте колено через отверстие на колено вентиляционной крышки. Закрепите клейкой лентой.
  13. Прикрутите кронштейны крепления вытяжки к кухонной стене; не забудьте вбить шурупы в шпильки стены.
  14. Вставьте вентиляционный колпак в кронштейны и закрепите его винтами, ввернутыми в шпильки.
  15. Выполните электрические соединения для подачи питания на освещение вытяжного колпака и вытяжной вентилятор.
  16. Установите вертикальную крышку, чтобы скрыть открытый воздуховод.

Инструменты:

Инструменты и материалы

  • Коронка для кольцевой пилы — 6 дюймов.

  • Влажный/сухой пылесос

  • Многофункциональный инструмент с осциллятором

  • Сверло — 1/4 дюйма

  • Угловая шлифовальная машина

  • Инструмент для зачистки проводов

Новая кухонная вентиляция (DIY) | Семейный мастер

Обновлено: 23 апреля 2019 г.

Используйте жесткий воздуховод с изолированным рукавом для вытяжного вентилятора печи.

Следующий проект›

Семейный мастер на все руки

В этой статье показано, как лучше вентилировать вытяжку и вытяжной вентилятор над плитой, если у вас есть внутренняя стена со шкафами наверху. Мы расскажем, как провести изолированный рукав воздуховода через чердак и крышу, чтобы обеспечить наилучший поток воздуха.

Эксперты DIY журнала The Family Handyman Magazine

ВРЕМЯ
A Full Day
Сложность
Промежуточный
Стоимость
$. чердак, затем прикрепите вентиляционное отверстие печи к кровельному колпаку.

Прикрутите воздуховод вместе

Соедините воздуховод винтами для листового металла, оберните соединения алюминиевой изоляционной лентой, затем оберните чердачную часть воздуховода изолирующей муфтой. Вот наши советы по установке круглых воздуховодов.

Если вы хотите заменить вытяжку и вытяжной вентилятор над плитой и выпустить воздух наружу, а плита находится у внутренней стены, у вас есть несколько вариантов. Но эмпирическое правило состоит в том, чтобы направить его по кратчайшему и прямому пути к дневному свету. Таким образом, вы получите наилучший поток воздуха и наименьшее количество скопившегося жира в вентиляционном отверстии кухонного вентилятора.

От внутренней стены ранчо (один уровень) этот маршрут обычно означает подъем через чердак и выход на крышу. Вы также можете подняться в шкаф над плитой — затем по горизонтали к ближайшей внешней стене либо через шкафы, либо в зону над шкафами. К сожалению, установка вентиляционного отверстия таким образом занимает ценное пространство в шкафу, и его установка может быть сложной, особенно если вы пытаетесь запустить его в области софита из-за препятствий.

Какой бы маршрут вы ни выбрали, убедитесь, что общая длина воздуховода не превышает мощность вентилятора. В руководстве пользователя обычно указываются размеры и длина воздуховодов. Во-первых, спланируйте свой маршрут. Самый безопасный способ проверить чердак прямо над плитой — это забить 18-дюймовую трубу. часть выпрямленной вешалки в дрель. Свободно держите провод и направьте его через гипсокартон потолка примерно туда, где будет проходить ваша вентиляционная труба.

Поднимитесь на чердак, найдите вешалку и отодвиньте изоляцию в сторону, чтобы убедиться, что нет балок, электропроводки или других строительных материалов, которые могут заблокировать 6-дюймовый дом. отверстие. Затем осмотрите крышу прямо над проводом, чтобы убедиться, что есть место для установки вентиляционного отверстия. Опустите отвес с крыши на провод, чтобы найти примерное место выхода с крыши. Возможно, вам придется сместить положение вентиляционного отверстия на несколько дюймов, чтобы избежать обрамления потолка и крыши.

Вернувшись на кухню, отметьте шкафы и прорежьте отверстия для воздуховодов. Прикрепите все воздуховоды, затем поднимитесь на чердак и переместите отвес так, чтобы он падал прямо в середину трубы, идущей из кухни. Вырежьте отверстие для воздуховода, прикрепите его, затем установите крышку крыши.

Если вы живете в районе, где бывают морозы, добавьте изолированный рукав воздуховода к участку трубы на чердаке. Привинтите воздуховод вместе с 1/4-in. шурупы для листового металла и герметизируйте швы клейкой лентой с алюминиевым покрытием (не обычной клейкой лентой на тканевой основе).

Наконец, установите капот. Присоедините переходной воздуховод к вытяжке и убедитесь, что заслонка заслонки работает свободно. Поднимите вытяжку на место и прикрепите ее к стене. Затем загерметизируйте вентиляционную трубу в том месте, где она входит в потолок.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
