Подключение вытяжки в ванной: Как подключить вентилятор в ванной: схема, видео, фото

Содержание

Как подключить вентилятор в ванной: схема, видео, фото

Ванная по определению храм чистоты и свежести. Но это не всегда так, если в ней плохая вентиляция или вообще отсутствует. Тогда из храма чистоты комната превращается в рассадник плесени, грибов и насекомых, которые комфортно себя чувствуют во влажной атмосфере и сырости, а это несет в себе потенциальную угрозу обитателям квартиры. В этой статье мы расскажем, как подключить вентилятор в ванной комнате своими руками, предоставив возможные схемы подключения, а также советы по установке.

Проверяем естественную вентиляцию

Первым делом нужно найти душник — шахту вентиляции и обследовать ее на отсутствие препятствий оттока воздуха. Также перед тем как подключить бытовой вентилятор, рекомендуется почистить вентиляцию, убрать паутину, мусор и скопившуюся там пыль.

С помощью зажженной свечи проверяем наличие потока воздуха, пламя должно отклонится в сторону шахты при поднесении ее к вентиляционному отверстию.

Чтобы узнать достаточная ли вентиляция без специальных приборов, можно приложить лист бумаги к душнику и отпустить. Если он продолжает висеть, поток воздуха присутствует. Упал, значит поток очень слаб или отсутствует. Методика проверки предоставлена на фото ниже:

Если нет естественной вентиляции необходимо обратиться в специальную службу или ЖЭК. Если есть, но ее не хватает, есть смысл установить дополнительный вентилятор в воздушный канал. На сегодняшний день на рынке представлен огромный ассортимент всевозможных вентиляторов на любой вкус и цвет, отличающихся принципиально и видом. Для бытовых условий эксплуатации чаще всего устанавливают осевой кулер.

Определившись с размером и фирмой производителем, приступим к установке вентилятора своими руками. Сразу же обращаем ваше внимание на то, что данная инструкция подойдет как для монтажа в ванной и туалете, так и для кухни, где часто используют небольшой кулер вместо вытяжки.

Выбираем схему подключения

Прежде всего необходимо подвести питание к будущему агрегату. Лучше всего это сделать на этапе ремонта, спрятав кабель в стену. В противном случае проводник придется прятать в декоративный короб, после чего подключить к розетке через вилку.

Существует несколько схем подключения вентилятора в ванной к сети 220 вольт:

  • параллельно освещению;
  • отдельным выключателем;
  • через таймер или датчик.

От лампочки

Самый бюджетный вариант — это подключение к светильнику. В этом случае кулер включается одновременно со светом, и работает до тех пор, пока горит свет.

Огромный плюс такой схемы подключения — это простота исполнения и относительная дешевизна, но есть недостаток, это работа вентилятора когда этого не требуется, во время водных процедур создается сквозняк, недостаточное время проветривания помещения, в результате чего приходится оставлять освещение на дополнительное время. Кроме того такой режим работы снижает ресурс двигателя, поскольку запуск мотора сопровождается износом электрической части и механической.

А частое включение и выключение его сокращают.

От выключателя

Чтобы исключить бестолковую работу вытяжки — нужно подключить вентилятор через отдельный выключатель, который может находиться как на самой решетке вытяжки, так и в виде отдельной клавиши на стене. Этот вариант подключения вентилятора более затратный по сравнению с предыдущим, поскольку длина кабеля увеличивается и схема становится сложнее. Кроме того подключение не нужно производить от светильника, достаточно сделать такую же схему, как и на освещение, только вместо лампочки будет вытяжка.

Подключение вентилятора отдельной линией через двухклавишный выключатель лучше с эксплуатационной стороны, т.к. двигатель вытяжки работает только тогда когда нужен, при этом свет ванной можно выключить, самостоятельно регулировать время работы вытяжки. Недостаток — есть вероятность забыть про кулер и он будет работать неоправданно долго.

Через автоматику

В последнее время в борьбе за покупателя производители стали снабжать свои устройства элементами автоматики — таймерами и датчики влажности.  Очень удачное решение, как нам кажется, вытяжка с таймером. Схема монтажа сравнима по сложности со схемой подключения вентилятора через выключатель.

Подключить устройство нужно через три провода, два питание 220 вольт, а третий сигнальный провод, от лампы освещения. Алгоритм работы сводится к включению вместе с освещением, и отключению через заданное время (3—30 минут) после отключения света. Этого времени должно хватить для проточной вентиляции ванной комнаты.

Также на рынке присутствуют модели с обратным режимом. Мотор не включится пока горит свет, и начинает работать после того, как освещение отключат, на время, заданное таймером.

Производим монтаж

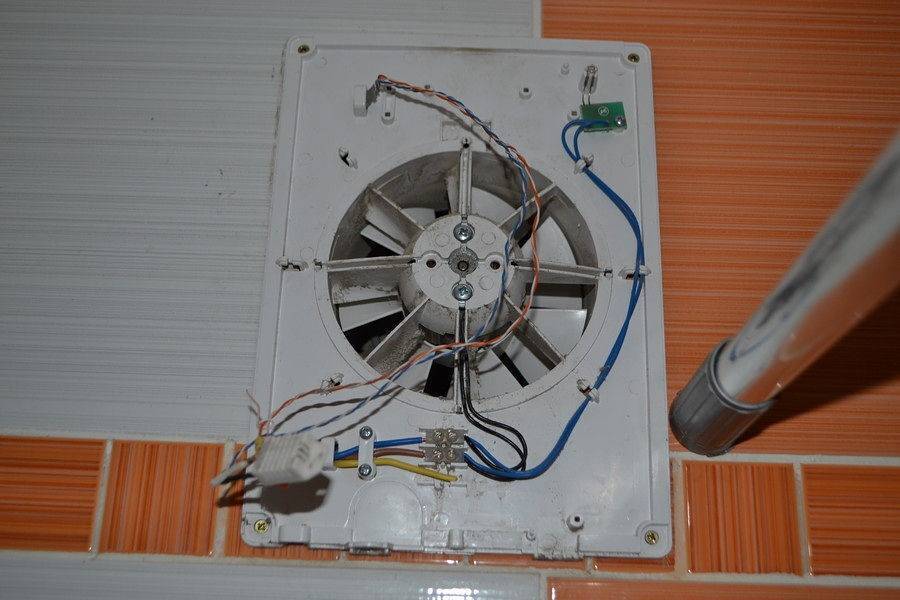

Производители побеспокоились о легкости подключения и монтажа вентилятора в ванной комнате. Сняв лицевую решетку, нам открываются элементы крепления и коммутации. Подключить вентилятор к сети 220 В можно через клеммную колодку. При подключении нужно обязательно соблюдать цветовую маркировку проводов. Ноль всегда синий, а фаза, как правило, белого, красного либо черного цвета.

Как видите, подключить провода достаточно просто и тут сложно что-то перепутать. Производить установку вентилятора в ванной или туалете можно как на дюбеля, которые идут в комплекте, так и на строительный герметик либо клей, если нет возможности просверлить отверстия в керамической плитке.

Более подробно узнать о том, как установить вентилятор в ванной комнате своими руками, вы можете, просмотрев видео, которые мы предоставили ниже:

Монтаж на стену из плитки

Крепление корпуса на подвесном потолке реечного типа

Надеемся вам понравилась наша статья, и вы узнали все необходимое для того, чтобы подключить вентилятор в ванной комнате своими руками!

Будет интересно прочитать:

Подключаем вытяжку в ванную через выключатель правильно, рассматриваем ошибки и схемы | Энергофиксик

Недостаточность стандартной вытяжки в туалете или ванной комнате характерна для огромного количества квартир. И для того, чтобы улучшить проветриваемость таких помещений, многие используют принудительную вытяжку. В этой статье я расскажу об основных правилах и ошибках при монтаже вытяжки в уборной или ванной комнате.

yandex.ru

yandex.ru

Оглавление

Как проверить вытяжку

Варианты подключения вытяжки

Как не нужно подключать

Подключение вытяжки через выключатель, рассматриваем схемы

Как проверить вытяжку

Прежде чем приступать к установке вентилятора следует убедиться что ток воздуха в вытяжной шахте присутствует. Для этого возьмите обычную свечу, зажгите ее и поднесите к решетке, если пламя будет отклоняться в сторону вытяжки, то ток воздуха присутствует, если нет, то вытяжка неисправна.

Еще вы можете взять обычный листок бумаги и закрыть им вытяжку, затем отпустите листок и если он упадет, ток воздуха отсутствует.

Если вы обнаружили, что система вентиляции не работает, то следует обратиться с жалобой вашей управляющей компании, а если работает, но недостаточно, то можно ставить вытяжной вентилятор, чем мы и займемся.

yandex.ru

yandex.ru

Варианты подключения вытяжки

Итак, для начала давайте узнаем, какие варианты вообще возможны:

1. Подсоединение изделия через датчик движения или датчик открывания двери.

2. Подключение через датчик влажности.

3. Подсоединение напрямую через лампу освещения.

4. Подсоединение через выключатель.

Это все возможные варианты подключения, давайте начнем с неправильных вариантов.

Как не нужно подключать

У трех первых вышеописанных способов есть целый ряд неудобств, с которыми вы можете столкнуться, а именно:

Давайте рассмотрим вариант с установленными датчиками влажности или контроля качества воздуха.

yandex.ru

yandex.ru

Согласитесь, когда вы принимаете ванну, то влажность в помещении очень высокая и в таком случае вытяжка будет работать без перерыва, а это не совсем удобно, так как вы будете ощущать постоянный сквозняк.

Так же неудобен датчик на открывание двери, представьте, что вы установили такой аппарат у себя в туалете, в подавляющем числе предельное время работы датчика составляет 5 минут, а что если вы задержитесь в туалете? Открывать и закрывать дверь? По-моему это не совсем удобно, тем более, если у вас будут гости.

Монтаж обычного датчика движения внутри ванной комнаты (как и любого другого выключателя) запрещен, так как он является коммутирующим устройством, а согласно ПУЭ:

Подключение вытяжки непосредственно через патрон лампы является наименее затратным, но он тоже не является правильным, так как вытяжка будет работать ровно то время, пока будет гореть свет. И если в туалете это еще хоть как-то приемлемо (хотя как только вы выключите свет вентилятор остановится и помещение не проветрится как следует), то в ванне такое подключение неприемлемо из-за образования сквозняка во время приема ванны.

Итак, получается единственно верным и правильным остается подключение вытяжки через выключатель, его мы и рассмотрим подробно.

Подключение вытяжки через выключатель, рассматриваем схемы

В качестве вытяжки мы будем рассматривать вентилятор со встроенным таймером, например, такую модель как ERA.

yandex.ru

yandex.ru

Такая вытяжка позволяет переключаться между двумя режимами путем переставления перемычки.

При работе в сан.узле (перемычка в верхнем положении) вытяжка будет включаться сразу, как только будет включен свет и проработает некоторое время после выключения освещения.

Если перемычка будет установлена в нижем положении (ванная комната), то вытяжка включится только после того, когда свет будет выключен (при условии, что он прогорел не менее 1,5 минуты).

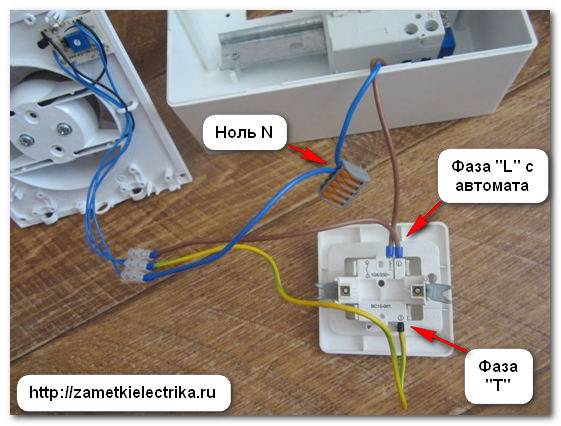

Так же такое подключение можно реализовать через двойной выключатель: где одна клавиша будет отвечать за освещение, а вторая за включение и отключение вентилятора

yandex. ru

yandex.ru

В таком случае схема подключения будет выглядеть следующим образом:

Важно. Обратите внимание на то, что к такой вытяжке подводится две фазы, одна напрямую, минуя выключатель, вторая через выключатель, и рабочий ноль. Если у вас проводка выполнена трехжильным кабелем, то на такую вытяжку следует проложить четрырехжильный провод: L1, L2, N, PE.

Заключение

Итак, мы рассмотрели как не нужно и как правильно подключать вытяжку в ванной комнате и туалете. Если статья оказалась вам полезна, то ставьте палец вверх и спасибо за ваше внимание!

Установка и подключение вытяжного вентилятора в ванной или туалете своими руками

Проблема вентиляции в ванной комнате и туалете довольно часто появляется в многоквартирных домах. Каналы естественной вентиляции в таких зданиях нередко бывают повреждены, вследствие чего не могут выполнять свои функции. Кроме этой проблемы, в зданиях старой постройки при прокладывании вентиляционных каналов расчет воздухообмена производился с учетом деревянных окон, но никак не пластиковых, не пропускающих и грамма воздуха снаружи.

Поэтому, чтобы улучшить проветривание в квартире и в санузле, в частности, выполняется установка вентилятора в ванной.

Проверка естественной вентиляции

Перед тем, как установить вентилятор в ванной, необходимо определить, насколько хорошо работает естественная вытяжка. Делается это простым способом: возьмите лист тонкой бумаги или разверните салфетку; откройте форточку в любой комнате; приложите бумагу к отверстию вытяжки. Если салфетку сразу же притянуло к отверстию – это значит, что естественная вытяжка работает правильно. В случае, если салфетка не притягивается, то следует задуматься об установке вентилятора в ванной комнате.

Проверить эффективность вытяжки можно, если поднести к отверстию зажженную спичку или зажигалку. Если пламя сильно отклоняется в сторону канала, то вентиляция работает нормально. В противном случае, при слабом отклонении пламени или если оно горит ровно, потребуется вытяжной кулер.

Застой воздуха в ванной или туалете приводит к образованию повышенной влажности в помещении и, как следствие – к появлению грибка на стенах. Насколько вреден для здоровья человека плесневой грибок, говорить вообще не стоит.

Если вы убедились, что вентиляционный канал засорен, то его можно прочистить, опустив в него гирю конусообразной формы. Если по каким-либо причинам вы этого не можете сделать, обратитесь в коммунальную службу, они подскажут, в какую организацию нужно подать заявку.

Выбор вытяжного кулера

Перед тем, как провести монтаж вентилятора в ванной, необходимо сделать замеры ширины, высоты и глубины отдушины и записать полученные данные. Исходя из этой информации, следует выбирать вентиляторы в магазине.

Расчет мощности кулера очень важен перед покупкой вытяжки. По санитарным нормам, воздух в ванной комнате должен поменяться 6-8 раз в течение 1 часа, и вентиляторы должны справляться с такой задачей. Расчет мощности производится по следующей формуле: L = V * K, где L – это объем воздуха для полного воздухообмена (м3/ч), V – объем помещения, а K – коэффициент воздухообмена (сколько раз воздух должен смениться за 1 час).

Пример расчета: Длина комнаты – 2,5 м, ширина – 3,2 м, высота 2,8 м. Узнаем объем помещения: V = 2,5 * 3,2 * 2,8 = 22,4 м3. Далее, подставляем полученный результат в формулу: L = 22,4 * 8 = 179,2 м3/ч. Исходя из расчета, кулер должен за 1 час пропустить через себя 179,2                м3/ч воздуха. При выборе прибора рекомендуется остановиться на той модели, которая будет по мощности на 20% превышать расчетную. То есть, агрегат должен иметь

запас мощности. В данном случае, для установки вентилятора в туалете или ванной с таким объемом, будет достаточно кулера с производительностью 200 м3/ч.

Данные расчеты также актуальны, если у вас появится желание поставить вентилятор на кухне.

Установка вытяжного вентилятора в ванной регламентируется нормами допустимого шума. Поскольку при повышении мощности аппарата неизбежно повышается его шумность, то при выборе агрегата следует придерживаться норматива: сила звука от работы кулера не должна превышать 30 дБ.

Схемы подключения

Для подключения вытяжного вентилятора в санузле существует 4 схемы. Но, если вы будете проводить монтажные работы и манипуляции с электрической проводкой своими руками, позаботьтесь, в первую очередь, о правилах безопасности. Необходимо выключить нужный рубильник на электрощите, чтобы в том месте, где вы будете работать, на проводке не было напряжения.

Все схемы предназначены для трех- или двужильной проводки. Если проводка двужильная, то агрегаты подключаются без заземления.

Подключение от лампочки

Схема подключения вентилятора в ванной, подразумевающая подсоединение к осветительному прибору, довольно проста и показана на рисунке ниже.

Единственный недостаток такого подключения в том, что вентиляция будет работать только при включенной лампочке.

Подключение через отдельный выключатель

Чтобы избежать вышеописанного недостатка, существует способ подключить кулер через выключатель. Схема подсоединения проводов в данном случае также не отличается сложностью, и то, как подключить вентилятор в ванной к выключателю, понятно даже не специалисту.

Для подключения оборудования по данной схеме потребуется устанавливать двухклавишный выключатель. Одна клавиша будет использоваться при включении освещения, вторая – для запуска вытяжки. Потребуется провести к кулеру “нулевой” провод, подсоединившись к “нулю” лампочки, который проложен от распределительной коробки. Фазу от распределительной коробки необходимо подвести к выключателю и соединить с двумя контактами, идущими к кулеру и лампочке.

Кулер с таймером

Кулеры, оснащенные таймером, намного удобнее эксплуатировать. Но и стоимость у такого оборудования выше. Схема подключения вентилятора с таймером показана ниже.

Кулер, оборудованный таймером, работает по следующему принципу:

  • при включении освещения запускается работа агрегата;
  • после выключения лампочки, вентилятор с таймером еще продолжает работать некоторое время (заранее установленное), удаляя излишнюю влажность и запахи из ванной или туалета, после чего отключается.

Подключение вентилятора с таймером производится при помощи четырех проводов: L – фаза от распределительной коробки, LT – провод от выключателя лампочки, провод заземления и N – “ноль”.

Аппарат с датчиками

Если вы планируете установку и подключение вентилятора в ванной, то стоит обратить внимание на устройства, оборудованные датчиками влажности или движения. Работа таких вентиляторов в ванной и туалете полностью автономна, и не требует от вас никакого участия.

Для туалета будет достаточно установленного аппарата с датчиком движения и таймером. При входе человека в туалет, датчик в агрегате обнаружит движение и включит вытяжку. При выходе человека из санузла, датчик подаст команду на отключение, но аппарат отключится лишь по истечении времени, установленного на таймере.

Установить в ванной комнате такой агрегат, как вентилятор с датчиком влажности — значит принять идеальное решение в борьбе с сыростью в данном помещении. Если влажность в комнате повысится до максимально установленных пределов, кулер автоматически начнет работать. После достижения показателей нормальной влажности агрегат остановится. Благодаря этому датчику, в ванной всегда будет свежо и сухо.

На следующем рисунке показана схема, которая поможет вам установить вытяжной вентилятор, оборудованный датчиками.

Настенный монтаж

Под декоративной панелью вентиляторов находятся отверстия для крепления корпуса к стене или потолку. Поэтому следует приложить аппарат к отверстию отдушины (иногда приходится отдушину расширять) и карандашом наметить места для сверления.

Далее, в местах где вы поставили отметки, необходимо просверлить отверстия, используя перфоратор или ударную дрель. Для последней обязательно использование сверла с напайкой “по бетону”. После просверливания отверстий, забейте в них пластиковые дюбели, вставьте кулер в отдушину и закрепите его саморезами.

Внимание! Перед тем, как подключить вентилятор в туалете или в ванной, не забудьте отключить общий рубильник на вашу квартиру или автоматы под электросчетчиком.

Теперь, когда оборудование установлено, можно подсоединить провода, пользуясь схемами, приведенными выше.

Существует еще один вариант, с помощью которого можно установить вентилятор в туалете или в ванной без использования электроинструмента:

  • приобретите в магазине жидкие гвозди или силиконовый клей;
  • зачистите поверхность стены в месте крепления кулера от штукатурки или побелки;
  • нанесите вокруг отдушины клей с помощью пистолета или выдавливая его рукояткой молотка;

  • вставьте кулер в отдушину и проверьте горизонталь, используя уровень;
  • зафиксируйте аппарат в таком положении скотчем;
  • через 2-3 часа, фиксацию можно снять;
  • после подключения проводов и возвращения декоративной панели на место, установка вентилятора в ванной закончена.

Для наглядности и лучшего усвоения материала, можно посмотреть следующее видео.

Потолочная установка

Вытяжной вентилятор в ванной или в туалете может быть установлен и на потолке (натяжном или подвесном).

Потолочное размещение нередко используется в частных домах, когда вентиляционный канал можно провести сквозь потолок и проложить по чердаку. В таких случаях рекомендуется использование канальных вентиляторов, которые размещаются также на чердаке.

В случае натяжного потолка или подвесного, ситуация немного усложняется. Разумнее будет, если вы, перед установкой разного рода потолков, приготовите место под монтаж оборудования. К гипсокартону решетку или кулер можно прикрутить с помощью дюбеля “бабочки”. В случае с натяжным потолком, оборудование крепится к установленной заранее подставке.

Если натяжной потолок уже смонтирован, то для установки кулера и проведения всех коммуникаций придется его демонтировать.

Конечно, демонтировать подвесной потолок – задача довольно непростая, и мало кто на это пойдет ради монтажа вентилятора. Существует 2 решения:

  • можно попытаться протянуть провода через предварительно сделанное отверстие в нужном месте, после чего его заделать, чтобы оно стало незаметным;
  • провести от подключаемого агрегата проводку прямо по потолку, и скрыть ее кабель-каналом.

В любом случае, при самостоятельной установке вентиляционного оборудования важно последовательное выполнение вышеописанных операций без спешки, с соблюдением правил безопасности и с большой аккуратностью, особенно, если монтаж производится на натяжном потолке.

Как установить вентилятор в ванной

Чтобы избавиться от чрезмерной влажности, грибка и плесени, а также с целью создания хорошей циркуляции воздуха, принято обустраивать в ванной принудительную вентиляцию путем установки вытяжек в вентиляционную трубу. Лучше заниматься этим делом в процессе ремонта вашего дома или ванной комнаты, потому что установку вентилятора в ванной желательно заранее предусмотреть. Это не требует от застройщика много затрат, да и лишним не будет.

Содержание:

  1. Необходимость принудительной вентиляции
  2. Требования к установке вытяжки
  3. Подготовительные работы
  4. Подключение вентилятора к электропитанию
  5. Подготовка места для вентилятора
  6. Монтаж вентилятора в ванной


Необходимость принудительной вентиляции

Принудительную вентиляцию в ванной нужно делать, если обычная система вентиляции не является действенной. Верными признаками неисправной вентиляция являются запотевшие зеркала, конденсат на стенах и постоянная сырость. В санузле без вентилятора появляется неприятный запах и болезнетворные микробы — плесень и грибок, оказывающие негативное влияние на жизнь и здоровье человека, уменьшающие сроки эксплуатации душевой кабины и стиральной машины, а также приводящие к разрушению швов между плиткой.

Если вы столкнулись с этими проблемами, прежде всего нужно проверить вентиляционный канал на исправность. Его проверить очень просто: поднесите к решетке воздухообменника подожженную спичку. Если пламя потянется к решетке или потухнет, то все в порядке с вентиляционным каналом, он отлично справляется с данной площадью ванной комнаты, и дополнительная вентиляция не требуется.

А когда спичка не тухнет, пламя на тягу реагирует слабо, совсем не колышась, то пришло время прочистить воздуховоды и установить вытяжной вентилятор. Для прочистки в вентиляционный канал на крыше опустите конусообразную гирю. При отсутствии тяги «по-старинке» можно проделать под дверью зазор – выпилить кусок двери в ванную в пару сантиметров.

Этот «совет» никакой критики не выдерживает. Он помогает далеко не всегда, во вторых следует помнить, что на улице 21 век, что у многих хозяев установлены дорогие двери, с конструкцией, которая предполагает плотное их закрывание. Как же выглядит даже не самая дорогая дверь после такого рода «модернизации»? Может лучше подумать, как установить вентилятор в ванной комнаты.

Требования к установке вытяжки

Чтобы вентилятор для ванной выполнял свою работу качественно, побеспокойтесь о соблюдении нескольких условий:

  • Необходимо обеспечить присутствие вентиляционного канала, что нормально функционирует. Если он засорен, вытяжка вам не поможет. Необходимо в обязательном порядке прочищать канал.
  • Помните, что вентилятор, вытягивая влажный воздух, замещает его новым. Таким образом, нужно устроить под дверью в ванную небольшую щель, которая имеет толщину до 2 сантиметров, иначе создать качественную вентиляцию не получится.
  • Залогом хорошей вентиляции ванной комнаты является правильно подобранный вентилятор с учетом всех показателей его эксплуатации: производительности, шумовых характеристик, безопасности, функциональности, качества и цены.

Подготовительные работы

Самостоятельное подключение вентилятора в ванной — дело совсем не сложное, но полезное, так как вытяжка необходима каждому помещению такого характера. Выберите для ванной влагозащитный вентилятор с гидростатом, контролирующим в помещении влажность воздуха. Подобный вентилятор включается самостоятельно тогда, когда влажность в ванной увеличивается выше установленного.

Самостоятельная установка вытяжного вентилятора в ванной подразумевает прокладку кабеля, процедуру расширения вентиляционного канала при необходимости, подключение вытяжки к электричеству и непосредственную установку в вентиляционный канал, заделку пустот монтажной пеной, подшпаклевку при желании после становления пены. Процесс — не сложный, и справиться с этим можно собственными силами без привлечения специалистов.

Для увеличения эффективности вентиляции нужно, чтобы с одной стороны ванной комнаты был вход воздуха (приточная вентиляция), а с другой — выход воздуха (вентиляция вытяжная). А вот слишком близкое расположение выхода и входа снижает вентилируемость помещения. Для притока в ванную свежего воздуха внизу двери установите решётку. Её можно приобрести в строительном магазине и установить самостоятельно на любую дверь или приобрести дверь для ванной с уже установленной решёткой.

Подключение вентилятора к электропитанию

Насколько удобным окажется вытяжной вентилятор в использовании, зависит от его технических и функциональных возможностей, а также от метода его включения. Выбирая определенную схему подключения вентилятора в ванной, нужно взвесить все «за» и «против» по возможности, потому что неудачный вариант переделывать не всегда целесообразно.

Использование шнура

Существует несколько вариантов подключения бытовых вытяжных вентиляторов для ванной к питанию электроэнергией. Многие вытяжки оснащены включателем в своем корпусе. Как правило, это шнур, который выходит из корпуса. Дергая за него, осуществляется включение или выключение аппарата.

Однако такие модели не всегда удобны, потому что вентиляторы устанавливаются зачастую под потолком или в другом труднодоступном месте — над ванной или унитазом. Если ремонтные работы в ванной комнате еще не закончены, то подобный вид включения вытяжки представляется самым выгодным, можно дополнительно установить вместо шнура выключатель в удобном месте, проложив отдельный электропровод от вентилятора к нему и спрятав под дальнейшей облицовкой.

С источниками освещения

Включение вентилятора может осуществляться одновременно с источниками освещения. При входе в ванную и включении света вытяжка тоже включается, а соответственно при выключении – выключается, то есть выключатель один на двоих. Однако если в вентиляторе функция «таймер» не предусмотрена, он попросту может не успеть обновить воздух до конца до вашего ухода с помещения. К тому же если вы пойдете в санузел ночью, вы перебудите всех домочадцев раздражающим шумом от вентилятора.

Двухклавишный выключатель

Если в ванной сырости нет и система принудительной вентиляции нужна исключительно при приеме душа или ванны, можете подключить вентилятор к отдельному выключателю непосредственно перед входом в комнату. Установите на входе двухклавишный выключатель: одна клавиша будет отвечать за освещение, а вторая – за вытяжной вентилятор.

Самостоятельное включение

В этом случае вы сами сможете включать вентилятор и выключать его при первой необходимости, дергая за веревочку или нажимая на кнопочку. Автоматическое выключение дополнительно предусматривает установку датчика движения или уровня влажности. Вытяжной вентилятор в ванной начинает работать при установленном уровне влажности или при реагировании на движение людей, а выключается по истечении определенного срока на таймере. Эта методика довольно удобна, но доступна не всем, поэтому используется крайне редко.

Укладка проводки

Осуществляя монтаж вентилятора в ванной и его подключение к электропитанию, нужно соблюдать все нормы безопасности. Перед началом работы стоит убедиться, что электрика в сети выключена. При соединении контактов проводов рекомендуется использовать не «скрутки», а специальные клеммные колодки, которые дают более надежный контакт.

К месту установки вытяжного вентилятора ещё подведите медную проводку. При косметическом ремонте ванной комнаты без замены плитки проводку необходимо пускать поверх плитки. С целью максимальной маскировки кабеля его можно отправить в специальный пластиковый короб. К креплению вентилятора можно приступать после подключения аппарата к электросети.

Подготовка места для вентилятора

Самым удобным местом для установки вытяжного вентилятора в ванной считается выводное отверстие помещения, что ведет в общую шахту. Подобное технологическое отверстие присутствует почти во всех квартирах для создания естественной вентиляции. Стандартный вентиляционный канал способен обеспечить проход воздуха, который нагнетается вентилятором с мощностью не больше 100 метров кубических в час.

Для установки вытяжки в отверстие вентканала её нужно подбирать с учетом диаметра канала для плотной посадки аппарата. Диаметр такого отверстия, как правило, бывает 100, 150 или 125 миллиметров.

Если диаметр вентиляционного канала меньше диаметра вытяжного вентилятора, то вы сможете это легко исправить, нужно только расширить отверстие перфоратором. Если оно получилось большего диаметра, чем аналогичный показатель вентилятора, подберите пластиковую трубу или гофру под диаметр вытяжки и вставьте её в отверстие.

После этого вокруг трубы заделайте пустоты с помощью монтажной пены. После схватывания срежьте излишки пены острым ножом и подшпаклюйте при необходимости. Шпаклевать нужно только в той ситуации, когда размер отверстия превышает размер вентиляционной решётки.

Если ванная комната в вашем доме слишком большая, то вам рекомендуется купить более мощный вытяжной вентилятор. В этом случае для установки такого прибора нужно пробивать в стене дополнительный вентиляционный канал. Подобную процедуру можно доверять исключительно квалифицированным специалистам.

Монтаж вентилятора в ванной

Перед тем, как подключить вентилятор в ванную, стоит проверить наличие в комплекте вкладыша-инструкции, в которой подробно описан процесс установки и эксплуатации аппарата на русском языке. Товары, которые идут без такой инструкции, могут оказаться не качественными или завезенными на территорию страны нелегально, а это провоцирует множество проблем с их техническим обслуживанием и ремонтом.

Установка вытяжки в ванной по времени займет у вас не больше 15 минут. Снимите лицевую крышку аппарата. На место примыкания прибора к стене нанесите силикон или специальный полимерный клей. Пластиковые вентиляторы являются очень легкими, поэтому такой методики закрепления будет вполне достаточно.

Далее вставьте вентилятор в трубу, гофру, или непосредственно в отверстие, плотно прижмите на пару минут к стене и прикрепите на саморезы лицевую крышку, они часто идут в комплекте с вентилятором. Чтобы через просвет вытяжки в ваш дом не проникали различные насекомые, установите на вентилятор перед креплением крышки противомоскитную сеточку.

Теперь вы знаете, как установить вентилятор в ванную. У вытяжных вентиляторов, предназначенных для ванных комнат, множество достоинств, однако практике известен один достаточно большой недостаток – высокие шумовые характеристики. Заглушить прибор получиться только с помощью нескольких способов: вы можете вентиляционный канал отделать специальным звукопоглощающим материалом или установить непосредственно за вентилятором шумоглушитель.

Как подключить вентилятор в ванной, туалете и на кухне

Подключить вытяжной вентилятор на кухне, в ванной комнате или санузле несложно, поэтому после покупки вентилятора можете смело приступать к его подключению своими руками. Только всегда соблюдайте меры предосторожности: отключайте соответствующий автомат в электрощите и приступайте к работе только после того, как убедитесь в отсутствии напряжения на электрическом кабеле, с которым будите работать.

При подключении вытяжного вентилятора в квартире или частном доме применяются 4 основные схемы. Мы подробно рассмотрим каждую из них. Выбор схемы зависит от типа помещения и от выбранной Вами модели вентилятора. Учитывайте, что все схемы касаются подключений в трехпроводной электропроводке с заземлением, если же Вас старая 2-ух проводная, тогда все подключается аналогично- только со схемы выпадает третий заземляющий проводник.

Как подключить вентилятор в туалете

Для подключения вентилятора в туалете подойдет самая простая схема одновременного включения вентилятора с освещением санузла. Ноль и земля с распределительной коробки подключаются напрямую, а фаза с той же скрутки после выключателя, с которой уходит фазный провод на светильник в туалете. Можно подключить вентилятор параллельно от светильника, находящегося в ванной комнате. Для этого просто с него берем фазу, ноль землю для подключения вентилятора.

По этой схеме одновременно с включением светильника будет запускаться и работать и вентилятор. Но такая схема не очень удобна, потому что после выключения света перестает работать и вентилятор, не успев при этом удалить неприятные запахи. Я рекомендую использовать вторую схему.

Электрическая схема подключения вентилятора от двух клавишного выключателя

Для подключения вытяжного вентилятора на кухне или в туалете прекрасно подходит разделение включения светильника и вентилятора при помощи установки двухклавишного выключателя. Одна клавиша будет включать освещение, а вторая- отдельно вентиляцию. Данная схема подключения вытяжного вентилятора чаще всего используется в квартирах, потому что она позволяет отдельно включать вентилятор только когда это необходимо.

Схему подключения через двухклавишный выключатель будет сделать немного сложнее. Фаза с распределительной коробки приходит на выключатель, далее она коммутируется через два контакта и уходит отдельно на светильник и вентилятор. Ноль и земля (на схеме не показана) с распаячной коробки уходят сразу напрямую на светильник и вентилятор. Для подключения по этой схеме потребуется проложить отдельный третий провод от выключателя до вентилятора, но правильнее будет проложить от выключателя до распределительной коробки трехжильный кабель и уже с распределительной коробки отдельным кабелем подключить вентилятор.

Схема подключения вентилятора с таймером

Вентиляторы с таймером стоят дороже, но за то они прекрасно подходят для использования в ванной комнате. Включение происходит вместе с освещением, а отключение отдельно от него с задержкой по времени, величина которой регулируется. Вентилятор будет работать в ванной комнате и удалять влажность даже после вашего ухода и отключится автоматически после заданного промежутка времени.

Для подключения вентилятора с таймером понадобится 4 провода. На контакт L- приходит прямая фаза с распаячной коробки, на Lt- фаза через выключатель света. На N- ноль, и заземляющий проводник подключается на контакт с обозначением заземления.

Схема подключения вентилятора с датчиком влажности или движения

Вентилятор может работать и в полностью автоматическом режиме без вашего участия. Рекомендую покупать более дорогие модели с датчиком влажности для ванной комнаты, а для туалета- с датчиком движения. Вентиляторы с датчиком влажности будут автоматически включаться при превышении установленного уровня влажности и работать до тех пор, пока не снизится влажность до допустимого предела. Модели с датчиком движения автоматически включаются при появлении человека в зоне действия датчика и затем самостоятельно выключаются с определенной задержкой по времени.

Подключаются вентиляторы с датчиками проще всего. Необходимо напрямую, минуя выключатели, от распаячной коробки коробки подключить фазу, ноль и заземляющий проводник.

После подключения вентилятора сразу стоит переходить к его установке, но об том Я подробно расскажу в следующей статье.

Рекомендую дополнительно прочитать наши советы об организации вентиляции, о проверке естественной вентиляции и о том, какой лучше вентилятор выбрать для туалета, ванной комнаты и кухни.

цена в Москве, стоимость монтажа и подключения вытяжки в ванной на YouDo

Установка вытяжки в туалете — что нужно знать?

У исполнителей сервиса Юду вы узнаете, как формируется цена установки вытяжки в ванной, и сколько времени займет монтаж вентилятора в туалете. Квалифицированный специалист по доступной стоимости выполнит подключение устройства для очищения воздуха от неприятных запахов и избавления от лишней влажности. Просмотрите прайс-листы на сайте Юду, чтобы сориентироваться в предложениях опытных мастеров.

Исполнители YouDo оказывают следующие услуги:

  • монтаж вытяжки на кухне с прокладкой проводки в гофре
  • крепление вентилятора в ванной комнате или туалете (с управляемым включением или соединением напрямую с выключателем)
  • настройка настенной или потолочной системы освещения
  • монтаж розетки для вытяжки

Воспользовавшись помощью мастера по установке устройств для очищения воздуха, вы быстро решите проблемы с неприятным запахом в помещении, а также грибком на стенах и потолке. Вызов специалиста можно сделать в любое время.

Почему стоит выбрать услуги исполнителей YouDo

Мастер, зарегистрированный на Юду, по приемлемой стоимости выполнит подключение вытяжки любого производителя к электросети. Заказывая вызов специалиста на дом, вы экономите время и получаете качественный результат работы. Все мероприятия, связанные с подключением света и креплением проводки к потолку, будут выполнены в кратчайшие сроки. После завершения задачи мастер проверит работоспособность устройства.

Помощь квалифицированного специалиста по установке вытяжных вентиляторов позволит добиться следующих результатов:

  • снижение влажности в комнате
  • предотвращение появления грибка и плесени, коррозионного слоя на сантехнике
  • избавление от неприятного запаха в помещении

Профессионал качественно подключит вытяжной вентилятор любой модификации. Специалисты используют современные инструменты для  ввинчивания шурупов и сверления отверстий, что обеспечивает оперативность и качество работ.

Опытный мастер выполнит задачу, соблюдая все технические стандарты и правила безопасности. Благодаря исполнителям Юду вам не придется часто открывать окна, чтобы проветрить комнату. Отсутствие плесени не только повысит уют в помещении, но и благотворно скажется на здоровье жильцов.

Как воспользоваться помощью исполнителя YouDo

Просмотрите прайс-листы в личных профилях мастеров, чтобы ознакомиться с расценками на услуги и выбрать наиболее выгодное предложение. Уточните детали во внутреннем чате Юду. Выбранный мастер оперативно ответит на любые профессиональные вопросы:

  • сколько стоит заменить старый вытяжной вентилятор на новый
  • от чего зависит цена установки вытяжки в ванной
  • как долго будет выполняться работа и т.д.

Опытный специалист поможет выбрать наиболее подходящую модель вытяжки, расскажет о преимуществах и недостатках разных модификаций. Также специалист проконсультирует вас о правилах эксплуатации вытяжного устройства.

Вы можете указать желаемую стоимость на монтаж и подключение вытяжного устройства к электросети в заявке, а затем согласовать сумму с выбранным мастером. Точную стоимость работ мастер назовёт после того как узнает детали задачи и осмотрит место, где будет происходить подсоединение вентилятора.

Расценки электриков, зарегистрированных на Юду, ниже, чем во многих специализированных фирмах. Вы можете договориться об удобных условиях оплаты и скидках напрямую с выбранным специалистом. Цена установки вытяжки в ванной будет доступной, а качество высоким.

Схема подключения вытяжного вентилятора — инструкция по установке, порядок соединения проводов

Ванная является местом, где должно всегда быть чисто. При плохой работе вентиляции добиться этого условия невозможно. В таком случае комната становится рассадником плесени и грибка. Важно разобраться с возможностями установки климатических приборов.

Схема подключения вытяжного вентилятора имеет несколько вариантов, в зависимости от условий его эксплуатации.

Содержание статьи

Принцип подключения вентилятора к электросети ванной комнаты

Подключить вентилятор к электросети несложно, поэтому сразу после приобретения устройства можно начинать монтаж. При работе следует соблюдать меры безопасности. Для этого перед подключением в электрощите отключают соответствующий автомат.

На электрическом кабеле, с которым придется работать, не должно быть напряжения.

Приборы для вытяжки имеют несколько контактов. Среди них стоит выделить:

  • L — фаза;
  • N — ноль;
  • PE — земля;
  • LT — контакт таймера.

Их можно найти за лицевой защитной панелью. Чтобы снять крышку, достаточно открутить шурупы.

Какая будет выбрана схема подключения вытяжки, зависит от модели вентилятора и типа помещения.

Большинство схем касается трехпроводной проводки с заземлением. При наличии старой, двухпроводной электропроводки со схемы выпадает проводник заземления.

Особенности стандартного подключения контактов устройства:

  • Земля и ноль подсоединяются напрямую с распределительной коробки.
  • Фаза подключается с той же скрутки после выключателя, с которой уходит фазный кабель на прибор освещения.

Можно подсоединить кулер параллельно светильнику. Для этого от него берут фазу, землю и ноль для подключения к вентилирующему устройству.

Важно! Устройства для вытяжки следует подключать к сети через легкоплавкие предохранители в распределительном щитке.

Схема подключения вытяжного вентилятора в ванной

Подключение вентилятора в ванной осуществляется в соответствии с разными схемами. Они зависят от количества функций устройства и особенностей его работы.

Вентилятор со встроенным выключателем

Эта схема является наиболее простой. При ее выборе достаточно подвести питающие кабели к устройству, на котором уже имеется выключатель. Такой способ является самым ограниченным по функционалу. Контролировать работу прибора придется вручную.

Подключение через выключатель

Такой способ является самым распространенным. Для управления работой устройства используют дополнительный выключатель. Его устанавливают у входа в комнату. Замыкающий контакт находится между клеммником и проводом фазы. Ноль подсоединяется напрямую.

Вентилятор со встроенным таймером

Схема подключения вытяжного вентилятора с таймером не отличается сложностью. Отличительной особенностью таких приборов является возможность выключения спустя некоторое время после нажатия на клавишу выключателя. Это происходит благодаря работе встроенного таймера. Фазу в этом случае подсоединяют с контактом LT напрямую и с L через выключатель.

Прибор со встроенным датчиком влажности

Существует 2 способа подключения приборов, оборудованных датчиком влажности. Один из них предназначен для автоматического режима работы.

  • На клемму N подводят ноль.
  • На L — фазу.
  • Вентилятор подключают как через выключатель, так и напрямую.

Прибор будет работать постоянно, если влажность в помещении сохраняется выше 60%. Если она опускается до 50%, устройство отключается. В этом режиме таймер не задействуется.

Второй вариант схемы подключения подразумевает расширенный режим работы. Как в и в предыдущем варианте, на L подводится фаза, на N — ноль. Между клеммой 1 и L устанавливают перемычку, на которую монтируют выключатель.

При замыкании цепи устройство включается и работает определенное время, при условии, что влажность ниже 50%. Если она выше, прибор будет продолжать работать до понижения уровня влаги до нормальных показателей. Только потом включается таймер.

Управление вентилятором посредством включения/выключения освещения

В этом случае вытяжной вентилятор включается при включении источника света. Выключить его можно одновременно с лампочкой или отдельно — если установлен двух/трехклавишный выключатель. Последний вариант более практичен.

Выключатель устроен из защитной крышки и рабочей части. В отверстие устанавливают подрозетник. Затем проводят подключение:

  • Одна клемма представляет собой входящий контакт, к которому подключают фазную жилу питающей сети.
  • Вторая клемма — выходящий контакт, соединяемая с фазой вентилятора.

После подключения проверяют надежность соединений.

После в подрозетнике фиксируют рабочий механизм и устанавливают защитную крышку с клавишей.

Когда необходимо установить двухклавишный выключатель, у такого прибора можно найти два выходных контакта. Один из них соединяют с вентилятором, а второй — с осветительным оборудованием.

В распределительной коробке следует провести такие соединения:

  • Жилу N от питающей сети подключают к нулевой жиле вытяжки.
  • Фазу питания соединяют с входящим контактом выключателя.
  • Фазную жилу вентилятора соединяют с жилой провода, идущей с выходящего контакта выключателя.

При установке двухклавишного выключателя инструкция по соединению проводов в распределительной коробке предполагает такие действия:

  • Нулевую жилу питания соединяют с нулем осветительного прибора.
  • Фазу светильника подсоединяют с жилой провода, идущей со второго выходящего контакта выключателя.

Такую работу можно выполнять быстро и без предварительной подготовки.

Подключение вентилятора к сети ванной комнаты — довольно простая работа, если знать схемы соединения проводов. При наличии дополнительных функций устройства требуется подводить отдельные жилы.

ventsyst

Как установить вентилятор в ванной на первом этаже? (Руководство из 14 шагов)

Как установить вентиляторы на первом этаже?

Установка нового вентилятора для ванной комнаты на первом этаже дома может оказаться сложной задачей, если нет существующего вентилятора и воздуховода. Я приглашаю вас прочитать мое руководство по замене существующего вентилятора для ванной комнаты без выхода на чердак, если у вас уже есть старый вентилятор для ванны. №

Первый основной шаг при установке вентилятора для ванны на первом этаже – это определить место для вентилятора на потолке и выбрать, откуда он должен выходить наружу. Вам нужно будет проложить гибкий воздуховод от ванной до наружной стены. Вы можете использовать либо сабельную пилу, либо кольцевую пилу, чтобы прорезать наружную стену. После этого вам нужно будет прикрепить воздуховод к внешнему вентиляционному колпаку.

Помимо воздуховодов, другой основной проблемой будет прокладка проводов Romex от распределительной коробки до ванной комнаты. После того, как вы проложили воздуховод и проводку, вы можете прикрепить эти элементы к корпусу вентилятора в ванной комнате после того, как прорежете гипсокартон.

Чтобы прочитать подробности каждого шага, продолжайте прокручивать…

Читайте также: Какие вентиляторы Delta лучше всего подходят для ванных комнат?

Этап 1. Определите место установки вентилятора

Сначала домовладельцы должны принять решение о том, где разместить вентилятор.

В идеале вентилятор должен располагаться посередине ванной комнаты и на самом высоком потолке, чтобы вытягивать как можно больше воздуха. Если вы хотите установить вентилятор над душем или ванной, он должен быть рассчитан на это место и должен быть подключен к цепи GFCI.

Также следует определить местонахождение внешнего вентиляционного колпака или место, где снаружи будет заканчиваться гибкий воздуховод.Он должен выходить наружу, но вы должны стараться держать его подальше от окон и других вентиляционных отверстий.

Шаг 2. Прокладка проводки от панельной коробки

Поскольку это новый вентилятор для ванны, а не запасной, проводку Romex необходимо проложить от панельной коробки в ванную комнату.

Если имеется гипсокартон, вам придется протягивать электропроводку через полость стены с помощью рыболовной ленты, и вам может понадобиться длинный гибкий удлинитель для сверления, чтобы прорезать небольшие отверстия в балках.

Проводку, протянутую через ванную комнату, убедитесь, что она имеет достаточную длину, и обрежьте проводку, оставив свободное место.

Для монтажа электропроводки рекомендуется участие электрика.

Читайте также: Сколько стоит установка вытяжных вентиляторов в ванной?

Шаг 3. Прокладка гибкого воздуховода наружу

После того, как вы подготовите проводку к подключению, вы должны протянуть гибкий воздуховод через потолок наружу.

Если дом недостроен (без гипсокартона), то его довольно легко доставить туда, куда вы хотите. Если есть гипсокартон, вам придется использовать любые средства, чтобы прикрепить его к внешней стене, например, с помощью рыболовной ленты — аналогично протягиванию электропроводки.Вам также может понадобиться вырезать отверстие для доступа рядом с внешней стеной, чтобы установить гибкий воздуховод в нужное место.

Если потолок открытый (без гипсокартона), то рекомендуется через каждые несколько футов поддерживать гибкий воздуховод с помощью ремней, прикрепленных к балкам.

Воздуховод вентилятора для ванной комнаты никогда не должен заканчиваться внутри полости стены или на чердаке. Влага, попадающая в замкнутое пространство, может вызвать порчу древесины и даже рост плесени.

Шаг 4. Вырежьте отверстие в наружной стене

После того, как вы проложили гибкий воздуховод к наружной стене, вам нужно будет вырезать отверстие, чтобы вы могли установить внешний вентиляционный колпак на воздуховод.Отверстие во внешней стене всегда должно быть немного больше диаметра гибкого воздуховода.

Вероятно, самый простой способ — использовать кольцевую пилу диаметром 3, 4 или 5 дюймов в сочетании с аккумуляторной дрелью. Тем не менее, использование сабельной пилы также может быть эффективным.

Читайте также: Как установить вентилятор на крыше в ванной?

Шаг 5. Подсоедините воздуховод к вытяжке

После того, как вы проделали отверстие в наружной стене, вам нужно будет подсоединить гибкий воздуховод к адаптеру вытяжки.

Крышка вентиляционного колпака должна иметь металлический воротник, через который можно натянуть гибкий воздуховод.Вы можете закрепить гибкий воздуховод с помощью стяжки или ленты из фольги.

Шаг 6. Установка крышки вентиляционного колпака

После того, как воздуховод будет подсоединен к вентиляционному колпаку, вам нужно будет прикрутить вентиляционный колпак к наружной стене.

Также рекомендуется установить силиконовый герметик вокруг крышки торгового автомата.

Шаг 7. Вырежьте отверстие для гипсокартона

После того, как гипсокартон будет установлен или если он уже существует, вам нужно будет примерно вырезать исследовательское отверстие в том месте, где вы планируете установить вентилятор.Замочная скважина или пила для гипсокартона — это небольшой ручной инструмент, который может легко резать гипсокартон.

После того, как исследовательское отверстие будет вырезано, вы можете заглянуть в него, чтобы нащупать балки, проводку и воздуховод. Вырежьте прямоугольное отверстие, чтобы оно подходило к корпусу вентилятора для ванны, но сделайте его немного больше, чтобы в него вошли фланцы вентилятора внизу.

Читайте также: Какие вытяжные вентиляторы лучше всего подходят для окон в ванной?

Этап 8.

Сухая установка корпуса

Прежде чем подсоединять воздуховод или проводку к корпусу вентилятора, убедитесь, что он подходит правильно.

Возможно, вам придется использовать пилу для замочной скважины, чтобы немного увеличить отверстие.

Вам также может понадобиться установить деревянную опору на потолочную балку, чтобы она правильно подходила.

Шаг 9. Подсоедините воздуховод к адаптеру корпуса

Обычно проще сначала подсоединить воздуховод к вентилятору для ванны, прежде чем выполнять электропроводку.

Поднесите корпус вентилятора к потолку и опустите гибкий воздуховод. Если у вас есть помощник, который держит вентилятор для ванны, это будет намного проще.Натяните гибкий воздуховод на адаптер вентилятора для ванны и закрепите его лентой из фольги или пластиковой стяжкой-молнией.

Шаг 10. Протяните проводку через корпус

Прежде чем прикрутить корпус к потолочным балкам, вам необходимо выполнить проводку.

Перед подключением электропроводки вентилятора для ванны рекомендуется установить на корпус пластиковую втулку, которая поможет защитить электропроводку от истирания о металлические края.

Убедившись, что втулка установлена, можно вставить весь корпус в отверстие в потолке, а затем взять кабель Romex, который представляет собой кабель с неметаллической оболочкой, и протянуть его через втулку.

Читайте также: Сколько электроэнергии потребляют вентиляторы в ванной?

Шаг 11 — Подсоединение проводки

Когда электричество в доме отключено на распределительной коробке, пришло время подсоединить проводку.

Должен быть черный, белый и зеленый или неизолированный медный провод. Подсоедините черный провод к черному, белый к белому и зеленый провод к винту заземления. Вы можете использовать либо проволочные гайки, либо быстроразъемные соединения.

После подключения проводки установите монтажную коробку на гайки для проводов.

Этап 12. Закрепите корпус на балках

После подсоединения воздуховода и электропроводки можно прикрепить стальной корпус вентилятора к потолочным балкам.

Подвесьте корпус заподлицо с потолком и прибейте или прикрутите к балкам. Закрепив корпус, установите сам двигатель вентилятора в корпус. Там могут быть металлические зажимы для крепления двигателя вентилятора, или вам может понадобиться просверлить несколько винтов.

Шаг 13. Установка крышки вентилятора

После закрепления корпуса и двигателя вентилятора можно установить крышку вентилятора ванны.

Большинство крышек вытяжных вентиляторов для ванных комнат снабжены металлическими зажимами, которые необходимо сжать и вставить в корпус вентилятора.

Читайте также: Какие вытяжные вентиляторы для ванных комнат лучше всего подходят для половинных ванн?

Шаг 14. Включение вентилятора

Пришло время подключить вентилятор для ванны и проверить его.

Если на корпусе есть заглушка, вы должны подключить к ней двигатель вентилятора.

В противном случае вам нужно будет включить выключатель и включить настенный выключатель, чтобы проверить, работает ли он.

Заключительные мысли

Установка нового вентилятора в ванной комнате (а не его замена) — работа не для слабонервных. Прокладка воздуховодов и электропроводки в ванную комнату может быть большой работой. Если это новостройка, и гипсокартона еще нет, это значительно облегчит работу.

Но если у вас есть старый дом, в котором никогда не было вентилятора для ванны, это будет проблемой.

Вы также можете упростить установку вентилятора для ванной, если купите вентилятор для ванны, который описывается как «низкопрофильный», что означает, что он имеет тонкий корпус, что дает вам больше места в потолочной полости.

Вентиляционные насадки для ванны Fan-tastic — Экстремальные инструкции













Циркуляция свежего воздуха и избавление от нежелательной влаги.

Роб Робиллард

До и даже во время ремонта ванной комнаты я часто веду разговоры о расположении плитки и сантехники, стиле и отделке. Но разговор редко приводит к обсуждению вентиляции ванных комнат, таких вопросов, как CFM, минимизация воздуховодов и размещение внешних головок и обратных клапанов.

В моей колонке Boston Globe и на моем веб-сайте ConcordCarpenter я часто получаю вопросы, касающиеся вентиляции и влажности в ванных комнатах. К сожалению, существует много дезинформации о вентиляции в ванной комнате.

Некоторые люди спрашивают, можно ли выпускать влажный воздух из душа на софит крыши или неотапливаемый (но вентилируемый) чердак. Другие спрашивают, должны ли они беспокоиться об их нынешних пластиковых трубах длиной в милю.

Есть и те, кто жалуется на таинственное пятно на потолке.Пятно образовалось из-за того, что фановая труба была проложена через неотапливаемый чердак, где влага, скопившаяся в результате погружения трубы, замерзла, а спустя несколько месяцев расплавилась, оставив пятна на гипсовом потолке внизу. Таинственное пятно раскрыто!

Отсутствие вентиляции в душе или неправильная вентиляция могут привести к повышенной влажности в ванной комнате. Когда влажность в ванной комнате повышается, теплый насыщенный влагой воздух движется к более холодным поверхностям стен, где конденсируется обратно в воду.

Влажный воздух также может проникать в полость стены и конденсироваться внутри стены.Обе ситуации могут привести к плесени, запахам, а иногда и структурным повреждениям.

Влага также может отслаивать обои или краску. Если вы видите или чувствуете запах плесени и плесени, это хороший показатель того, что у вас есть проблема с повышенной влажностью.

Итак, как нам переоборудовать наши ванные комнаты, чтобы по-прежнему наслаждаться горячим парным душем и избежать проблем с плесенью?

Этот чердачный потолок станет домом для нового вентилятора для ванны в этом проекте.

Единственный эффективный способ предотвратить появление плесени — поддерживать низкий уровень влажности в помещении.Правильно вентилируемый вентилятор для душа в ванной комнате удалит влагу и снизит влажность в вашем доме.

Осмотрите раму, чтобы определить наилучший путь воздуховода и место установки вентилятора.

Выбор лучшего вытяжного вентилятора

Наиболее важной особенностью вентилятора для душа в ванной комнате является его способность удалять влагу не только в процессе ее образования, но и в то время, когда капли влаги парят в воздухе, прежде чем они конденсируются на стенах и потолках.

Установите путь проводки для источника питания и управления переключателем.

Чтобы вентилятор для ванной комнаты выполнял свою работу, необходимо сосредоточиться на пяти основных моментах:

  • Размер вентилятора для помещения
  • Размещение вентилятора в лучшем месте для достижения успеха
  • Правильная установка вентилятора
  • Уменьшение шума вентилятора
  • Переключатель таймера

Размер вентилятора

Перед покупкой вентилятора для ванной комнаты вам необходимо подобрать его по размеру комнаты, чтобы он мог адекватно обрабатывать поток воздуха в этом помещении. Это означает, что вам необходимо подобрать CFM вентилятора к размеру вашей ванной комнаты.Большинство людей правильно рассчитывают размер вентилятора в соответствии с размерами помещения, но не учитывают в своих расчетах длину участка воздуховода и колен.

Определить минимальный CFM вашей ванной комнаты очень просто, просто умножьте ширину комнаты × длину × высоту × 0,13.

Многие вентиляторы указывают максимально допустимую длину воздуховода. Не забудьте включить в свои расчеты длину воздуховода и колена. Добавление коленчатого соединителя или внешнего вентиляционного колпака с обратным клапаном увеличит длину воздуховода примерно на 10–15 футов.Вам может понадобиться вентилятор с более высоким рейтингом CFM, если ваш воздуховод длинный или сложный.

Также следует учитывать ACH, воздухообмен в час, то есть скорость воздушного потока, достаточную для удаления объема воздуха в данном помещении определенное количество раз в час. Вытяжной вентилятор в ванной комнате должен быть подходящего размера, чтобы полностью менять воздух в ванной со скоростью 11-15 замен в час.

Расположение вентилятора

Найдите вентилятор в ванной, чтобы обеспечить максимальную вытяжку влажного воздуха.

Пар поднимается вверх, поэтому на потолке душа всегда можно установить вентилятор. Если это невозможно, поместите вентилятор рядом с душем.

В соборных потолках иногда софит, надстроенный над душем, может вместить вентилятор или может быть установлен настенный вентилятор на высокой высоте.

Правильно установите вентилятор

Вентилятор для ванны может отрицательно сказаться на производительности вентилятора. Неизолированные, малогабаритные или провисшие гибкие воздуховоды, а также чрезмерная длина или чрезмерное использование колен могут отрицательно сказаться на номинальном воздушном потоке вентилятора.

Чтобы вентилятор оставался эффективным, старайтесь размещать установку с минимальным количеством оборотов.

Подсоедините колена воздуховода к вентилятору по мере необходимости, чтобы установить прямой участок воздуховода снаружи дома.

Лучше всего использовать воздуховод из цельного гладкого алюминия. Сплошная воздуховодная труба обеспечивает лучший воздушный поток, потому что она имеет меньшее сопротивление воздуха и ее легче удерживать на прямолинейном участке, чтобы избежать провисания.

Отметьте центральную точку воздуховода на внешней стене и просверлите небольшое отверстие полностью через стену наружу.Проденьте провод через стену, чтобы отметить эту точку снаружи.

При установке сплошной трубы сделайте небольшой уклон к внешней стороне здания на случай конденсации воды в трубе. Вы хотите, чтобы влага не стекала обратно к вентилятору.

Примите меры для надлежащей поддержки участка трубопровода снизу с помощью блокировки или сверху с помощью сантехнической ленты или больших прочных кабельных стяжек (с отверстиями для винтов). Я использую металлическую сантехнику — это оцинкованная лента с отверстиями для винтов через каждые 1/2 дюйма.

Выступающий провод указывает на выходное отверстие воздуховода.

Установите трубу швами вверх и заклейте эти швы и все соединения алюминиевой лентой (не клейкой лентой). Расположение швов труб наверху предотвратит утечку влаги в дом. Небольшие винты из листового металла допустимы с вентиляционной трубой ванны, но алюминиевая лента прекрасно работает и без них.

Совет для профессионалов: Прежде чем устанавливать винты или ленту, убедитесь, что вы всухую установили и установили трубу на внешний вентиляционный колпак.Вы можете прикрепить вытяжку к трубе снаружи, а затем вставить ее в стену дома.

Если воздуховод будет проходить через некондиционируемые помещения (подвалы и чердаки), обязательно установите поверх него изоляционный рукав, чтобы предотвратить замерзание влажного воздуха внутри трубы.

Используйте кольцевую пилу, чтобы прорезать проход для воздуховода.

Вентилятор для ванной комнаты ДОЛЖЕН быть выведен наружу здания во избежание проблем, связанных с влажностью.

Часто дополняется стеной, потолком или крышей.Когда это возможно, я предпочитаю выводить вентиляторы через наружную стену через внешний кожух с защитой от обратного потока.

Совет для профессионалов: При установке со скошенной вагонкой или сайдингом из гонта я часто обрезаю сайдинг и кладу на дом обшивку из ПВХ. Я прошиваю эту плату и предварительно просверливаю в ней отверстие, чтобы вентиляционный колпак прилегал к плате, предотвращая тем самым большие зазоры.

Прикрепите монтажную пластину для вентиляционного колпака. Затем установите вентиляционный колпак и закрепите его снаружи дома.

Шум вентилятора

При выборе вытяжного вентилятора учитывайте, какой шум он производит. Вытяжные вентиляторы для ванных комнат измеряют шум в сонах.

Вместо вентилятора для ванной комнаты с мощностью 4–6 звуков поищите вентилятор с мощностью, близкой к мощности 1,5 звука, — гораздо более тихий вентилятор. Возможно, вам придется мириться с некоторым шумом в пользу более мощного вентилятора, в зависимости от размера вентилятора и расположения труб.

Показанный вентиляционный канал проходит вдоль стены в угол дома.

Большинство этикеток вентиляторов имеют рейтинги Института домашней вентиляции (HVI), поэтому вы можете сравнить шум и энергоэффективность.Выберите самый тихий и энергоэффективный вентилятор, который будет работать за вас.

Есть много качественных брендов: Nutone, Panasonic, Ventech и Broan. Я предлагаю выбрать вентилятор с двигателем на шарикоподшипниках из-за качества и долговечности.

Элементы управления вентилятором

Рекомендуется, чтобы вентилятор в ванне работал не только во время, но и в течение 20 минут после использования душа, причем при закрытой двери в ванную.

Многие люди до сих пор используют выключатель для вентилятора в душе. Есть две очевидные проблемы с этим типом переключателя.Либо люди выключают вентилятор после душа, что оставляет много влаги в воздухе, либо забывают и оставляют вентилятор включенным, возможно, на несколько часов. У меня есть две дочери, которые иногда оставляли вентилятор включенным на весь день, пока я не обнаружил его работающим, когда пришел домой после работы. Это очень много тепла или переменного тока, выбрасываемого из дома в течение дня! В результате я установил таймер вентилятора с датчиком влажности, чтобы он включался автоматически, если кто-то забудет или если влажность в комнате слишком высока.

Все стыки проклеены алюминиевой лентой.

Лучший способ гарантировать, что ваш вентилятор в ванной будет иметь время, необходимое для обеспечения надлежащего воздухообмена, — это использовать таймер для вентилятора в душе. Таймеры вентилятора бывают разных стилей, но я предпочитаю те, которые предустановлены или позволяют настроить вентилятор во время установки. Мои вентиляторы настроены на 30 минут, что включает 10-минутный душ и 20-минутную пробежку. Если душ занимает больше времени, я устанавливаю его перед выходом из ванной.

Вот внутренняя точка выхода, где воздуховод заканчивается вентиляционным колпаком.

Выбор и установка лучшего вентилятора для вашего помещения — важная часть ремонта вашей ванной комнаты. Качественный вентилятор для ванной комнаты, правильно установленный, удалит влагу и запахи из вашей ванной комнаты и улучшит качество воздуха в помещении.

Не забудьте уделить время тщательному пониманию потребностей вашей ванной комнаты в вентиляции и следовать инструкциям производителя, а также рекомендациям по процедурам установки. Результат будет ФАН-тастичным!

Примечание сбоку

Советы по установке воздуховодов

Загерметизируйте все стыки трубы, колена и соединительные швы алюминиевой лентой (не стандартной клейкой лентой).

По возможности используйте гладкий прочный алюминиевый воздуховод. Ребристый пластиковый воздуховод может образовывать углубления, в которых влага может конденсироваться и скапливаться, что в конечном итоге приводит к появлению запахов или протечек в потолок. Со временем гибкий пластик также может стать хрупким и трескаться, поэтому цельный алюминиевый воздуховод является более качественным материалом.

Гладкий прочный алюминиевый воздуховод имеет меньшее сопротивление воздуха, чем ребристый пластиковый воздуховод.

Установите воздуховод швами вверх и с небольшим уклоном в сторону наружного вентиляционного колпака.На некондиционируемых чердаках или подвальных помещениях изолируйте воздуховод.

Вентиляционные каналы для ванных комнат всегда должны заканчиваться снаружи дома.

Вентиляция наружу дома с помощью вытяжки с защитой от обратного потока.

Проверка герметичности вытяжных вентиляторов кухни и ванной комнаты

Выхлоп вентиляторы обычно устанавливаются в потолках ванных комнат и в кухонных вытяжках, или иногда на кухонных потолках или стенах, чтобы обеспечить местную вентиляцию.Щедрый в гипсокартоне потолка обычно прорезают отверстия для установки вытяжки бани вентиляторы и воздуховоды кухонных вытяжных вентиляторов, оставляя зазоры там, где вентиляторная коробка или воздуховод установлен. При этом эти зазоры могут быть закрыты декоративной накладкой (в случае коробов вытяжных вентиляторов) или скрыты в шкафах (в случае вытяжных зонтов). каналы вентиляторов), эти покрытия не остановят утечки воздуха. Домашние инспекторы должны принять к сведению, что, когда гипсокартон не прилегают к краям коробов воздуховодов или вытяжных вентиляторов (которые сами по себе могут быть негерметичными), значительное количество кондиционированный воздух может просачиваться через эти щели в некондиционируемое чердачное пространство, что может создавать дисбаланс давления воздуха, что приводит к множеству второстепенных проблем, связанных с энергоэффективностью и комфортом.

Разность давлений и температур между кондиционируемыми и некондиционируемыми помещениями способствуют притоку воздуха в местах возникновения этих утечек. Такой воздух утечка представляет собой потерю энергии; это может также потенциально позволить тепло, влажный воздух на некондиционируемые чердаки, где он может конденсироваться на холоде поверхностей, создавая проблемы с влажностью, включая рост плесени. Воздушные преграды должны быть непрерывными, чтобы эффективный; это означает герметизацию всех отверстий в наружных стенах, потолках и этажей, примыкающих к некондиционируемым помещениям.

Домовладельцы должны убедиться, что работа по герметизации вокруг вытяжных вентиляторов и воздуховодов выполняется после установки вентиляторов и гипсокартона. Ответственность за герметизацию утечек воздуха вокруг вытяжных вентиляторов и воздуховодов должна быть возложена на включены в договор на соответствующую торговлю (в зависимости от документооборота на конкретной рабочей площадке для новостроек).

Как профессионалы герметизируют отверстия вокруг вытяжного канала кухни

1. Отверстия для воздуховода должны быть вырезаны не больше, чем необходимо для прохода вытяжного воздуховода через потолок или верхняя часть кухонного шкафа.Срезы должны быть чистыми и ровными.

2. После того, как вытяжной канал установлен воздушный затвор с герметиком между воздуховодом и гипсокартоном со стороны помещения. Если зазоры больше ¼ дюйма, используйте баллончик с пенопластом, наносите осторожно. Не используйте куски волокнистой изоляции, которая не обеспечивает эффективную герметизацию. Если зазоры больше 1 дюйма, их можно заделать со стороны чердака. воздухонепроницаемым материалом, таким как жесткий пенопласт, который обрезается по размеру и запечатывается место с герметиком или монтажной пеной.

3. Используйте герметик или готовый прокладки наружных стен для герметизации вентиляционного канала внешнего вентилятора снаружи стена. Убедитесь, что внешние прокладки правильно интегрированы с оберткой.


Рис. 1. Как герметизировать кухонную вытяжку (изображение предоставлено Министерством энергетики)

Как профессионалы герметизируют Корпус вентилятора для ванной комнаты

1. Вырежьте отверстия в потолок, которые не больше, чем необходимо для установки коробки вентилятора.Сделать чистым, даже вырезы в гипсокартоне.

2. После того, как вентилятор установлен воздушный уплотнитель с герметиком между корпусом вентилятора и гипсокартоном от сторону помещения перед установкой отделки.

3. Если какие-либо зазоры превышают 1/4 дюйма, используйте баллончик с пенопластом, нанесите осторожно, чтобы накладка легла на него.

4. Если какие-либо зазоры больше 1/2 дюйма, их можно закрыть со стороны чердака воздухонепроницаемым материалом, например, жесткой пеной, которая обрезается по размеру и заделывается герметиком или спреем. мыло.Не используйте куски волокнистой изоляции, которая не обеспечивает эффективную герметизацию.

5. Заглушить отверстия в вентиляторе. корпус герметиком или металлической лентой.

6. Используйте герметик или готовый прокладки наружных стен для герметизации вентиляционного канала внешнего вентилятора снаружи стена. Убедитесь, что внешние прокладки правильно интегрированы с оберткой.

Как профессионалы создают изоляцию Кожух для вытяжного вентилятора

Коробка вытяжного вентилятора для ванной комнаты может иметь утечки воздуха и отверстия в корпусе.Вентилятор должен быть закрыт для предотвращения утечек воздуха и обеспечения возможности установки изоляции. над ним.

Рис. 2. Неизолированный вытяжной вентилятор для ванны (изображение предоставлено Министерством энергетики США)

1. Создайте пятигранную коробку из твердый воздухонепроницаемый материал, такой как жесткий пенопласт, гипсокартон или фанера. Лента швы коробки обмотать скотчем (не изолентой) или заклеить мастикой. Прорежьте доступ в коробе для вытяжного канала.

2. Запечатайте коробку на потолочный гипсокартон и герметик вокруг вытяжного канала с помощью герметика или герметика распыляемая пена.


Рис. 3. Вытяжной вентилятор для ванны с корпусом из жесткого пенопласта (изображение предоставлено Министерством энергетики)

3. Крышка коробка с мансардным утеплением.


Рис. 4. Полностью изолированный вытяжной вентилятор для ванны (изображение предоставлено Министерством энергетики США)

Сводка

Вытяжные вентиляторы обычно устанавливаются в потолках ванных комнат и в кухонных вытяжках, а иногда и в потолках или стенах кухонь для обеспечения точечной вентиляции.Если пространство между вытяжным вентилятором и окружающим гипсокартоном не будет должным образом герметизировано, через него может просачиваться большое количество кондиционированного воздуха, что может привести к потерям энергии и проблемам с влажностью. Домовладельцы должны убедиться, что их контракт включает эти работы по герметизации и что они выполнены после установки вытяжных вентиляторов. Домашние инспекторы должны проверить наличие утечек воздуха в этих потенциальных проблемных местах.

Эта статья была получена от Министерства энергетики США и InterNACHI®.



Вентиляционные каналы и вентиляторы для ванных комнат

Проверка воздуховодов возврата

Проверка выхлопа осушителя

Пройдите бесплатный онлайн-курс InterNACHI How to Inspection HVAC Systems прямо сейчас.

Читайте больше подобных статей об инспекциях.

Как установить вентиляторы для ванной и кухни

Экспертные пошаговые инструкции по самостоятельной установке вентилятора для ванной или кухни, включая методы вентиляции через стену или крышу.

Кухни и ванные комнаты особенно подвержены проблемам с влажностью, вызванным высокой влажностью. Тепло и влага объединяются, образуя насыщенный влагой воздух, который наполняет комнату и при соприкосновении с более холодными стенами и потолком конденсируется, снова превращаясь в воду.

Питает плесень, грибок и даже структурную гниль. Чтобы удалить влажный воздух до того, как он сконденсируется, каждой ванной комнате нужна вентиляция. А кухням нужна вентиляция для удаления пара и запахов готовки. В большинстве случаев наилучшей вентиляцией для кухонь и ванных комнат является вытяжной вентилятор или вытяжка.Способы установки вытяжек и вентиляторов для ванны очень похожи; здесь мы сосредоточимся на методах установки вентилятора для ванной комнаты.

Хотя ванные комнаты в большинстве новых домов оборудованы соответствующими вентиляторами, в старых домах часто либо совсем нет вентилятора, либо есть вентилятор с недостаточной мощностью. При покупке нового вентилятора обязательно проверьте его характеристики движения воздуха, которые измеряются в кубических футах в минуту (CFM). Для ванной комнаты среднего размера минимальное требование составляет 80 CFM.

Замена существующего вентилятора на новый является относительно простой задачей, если новый вентилятор подходит к имеющемуся отверстию и может быть подсоединен к существующему вытяжному каналу.

Установка нового вентилятора там, где его раньше не было, более сложная, но часто самая простая задача, если разместить его там, где есть существующий потолочный светильник. Перед установкой корпуса вентилятора потребуется прорезать отверстие в потолке в месте расположения светильника, проложить оттуда вентиляционную трубу (или воздуховод) к внешней стене, просверлить наружную стену для вентиляционного отверстия и добавить вентиляционное отверстие. крышка.Для этой работы купите вентилятор со встроенной подсветкой, чтобы заменить лампу, которую вы снимаете. Если вентиляция выходит за рамки вашего уровня навыков, вызовите подрядчика.



Пошаговая установка вентилятора для ванны

1 Отключите питание существующего прибора на сервисной панели. Снимите старое приспособление. Расположите шаблон или корпус на потолке так, чтобы он совпадал с потолочной балкой. Обведите шаблон или корпус, чтобы найти отверстие. В качестве альтернативы, если у вас есть доступ сверху, поместите корпус или шаблон рядом с балкой и обведите его.Прижмите корпус вентилятора к потолку и обведите его карандашом.

2 Вырежьте отверстие в соответствии с инструкциями производителя с помощью пилы для гипсокартона, сабельной пилы, сабельной пилы или универсального ножа.

Используйте пилу для замочной скважины или пилу для гипсокартона, чтобы вырезать отверстие для корпуса.

3 Подсоедините воздуховод и вставьте корпус вверх в отверстие. Закрепите корпус на балке с помощью прилагаемых креплений. Убедитесь, что все монтажные отверстия заполнены крепежными элементами, чтобы уменьшить вибрацию и обеспечить бесшумную работу.Подключив воздуховод, закрепите корпус на потолке.

4 Подсоедините блок вентилятора к существующей электропроводке в соответствии со схемой электропроводки изготовителя. Убедитесь, что электрическая цепь отключена при выполнении всех работ. Подсоедините проводку к корпусу вентилятора.

5 Прикрепите приспособление к корпусу и прикрепите решетку к приспособлению с помощью прилагаемого крепежа. Прикрепите решетку к корпусу в соответствии с инструкциями производителя.

6 Вкрутите лампочку и прикрепите рассеиватель; это обычно просто защелкивается на месте.

Вкрутите лампочку и добавьте рассеиватель к светильнику.

Наконец, проложите воздуховод, сделав как можно меньше оборотов.

Отметьте место для вентиляционной крышки и вырежьте отверстие. Нанесите каплю силиконового герметика по периметру крышки и вставьте ее в отверстие. Закрепите крышку на стене с помощью оцинкованных шурупов. Подсоедините воздуховод к вентиляционной крышке и проверьте систему. Вентиляторы для ванны могут выходить через стену (слева) или через крышу (справа).



Вентилятор для ванной комнаты Варианты вентиляции

Существует два распространенных способа прокладки воздуховодов для выпуска воздуха из ванной комнаты наружу: через потолок и наружу через наружную стену или через потолок и наружу через крышу. (Вы также можете купить вентилятор, который дует прямо через наружную стену, но для этого обычно требуется проложить новую электрическую линию к стене.) Из двух вариантов потолка вентиляционное отверстие через стену с меньшей вероятностью будет протечь.




Рекомендуемый ресурс: Найдите предварительно проверенную помощь по установке местного вентилятора в ванной комнате

Нужно ли выводить вытяжной вентилятор в ванной наружу из дома?

Вытяжные вентиляторы для ванных комнат являются самым желанным элементом ванной комнаты в Соединенных Штатах, заняв первое место в списке самых разыскиваемых Национальной ассоциации домостроителей 2013 года по приоритетам реконструкции ванных комнат (по мнению 90% респондентов !!).

А вы думали, что в приоритете должны быть такие вещи, как полы с подогревом, укладка плитки и модернизация парового душа…

Легко высмеивать статистику популярности вытяжных вентиляторов для ванных комнат, она демонстрирует проницательность американских домовладельцев. Вытяжные вентиляторы для ванных комнат делают больше, чем просто удаляют нежелательные запахи и предотвращают запотевание зеркал в ванной комнате — они необходимы для поддержания уровня влажности (т. е. влажности) на более приемлемых для жизни значениях, что одновременно повышает комфорт в помещении и улучшает качество воздуха в помещении.

Проблема в том, что многие строители используют более короткие пути и неправильно вентилируют вытяжные вентиляторы в ванных комнатах, что приводит к прямому отрицанию свойств и преимуществ вентилятора.

Вытяжные вентиляторы для ванной через крышу

Хотите быстро выбрать качественных чикагских подрядчиков по ремонту ванных комнат из числа тех, кто занимается короткими стрижками? Задайте им этот простой вопрос:

Как вентилировать вытяжные вентиляторы в ванных комнатах клиентов?

Их ответ всегда должен быть:

Непосредственно снаружи своего дома, через крышу, через свой собственный воздуховод.

Только так можно гарантировать, что вентилятор будет работать должным образом. К сожалению, в попытке сократить затраты и рабочее время многие подрядчики используют быстрые и грязные уловки для выведения из строя вентиляторов в ванных комнатах. К ним относятся такие вещи, как:

  • Вентиляция на чердак, внутренние потолки или стены. Здорово! Хотя это может переместить запахи из ванной комнаты в другое место и сделать ее немного менее влажной, все, что он делает, это направляет всю эту влагу в еще более ограниченное пространство, где она может конденсироваться на внутренних пространствах и изоляции, создавая идеальную среду обитания для плесени. и процветать плесень.Очень вредно для здоровья — и это не касается структурной гнили, которая также может иметь место.
  • Соединение с вентиляционным отверстием . Очень популярный способ сантехника, у вас будут настоящие проблемы, если этот вентиляционный канал сточных вод засорится — потому что угадайте, куда возвращаются все эти запахи? Ваша ванная и ваш дом!
  • Подключение к дополнительным воздуховодам вентилятора . Ваша кухонная вытяжка и прачечная также имеют вентиляционные каналы, поэтому не имеет смысла просто соединить их, чтобы все это могло вентилироваться вместе.Теоретически да. На практике правильные условия могут привести к тому, что воздух из ванной комнаты будет выходить из прачечной или кухонных вентиляционных отверстий, что определенно не идеально.

Вместо этого вы хотите работать с дизайнером, который не пожалеет времени и усилий, чтобы правильно переделать вашу кухню в Чикаго. Это означает правильный выбор вентилятора для ванной комнаты и правильную вентиляцию, чтобы он выполнял работу, для которой предназначен.

Также убедитесь, что размер вентилятора правильный. Если ваша ванная комната меньше 100 квадратных футов, CFM вентилятора должен быть равен площади в квадратных футах.Если ванная комната больше, у вас должны быть специальные вентиляторы для отдельных светильников. Свяжитесь с Kitchens & Baths Unlimited, чтобы узнать больше.

[9 простых способов] Как починить шумный вентилятор в ванной

Вы помните, когда ваш вентилятор в ванной удалял влагу и запахи из комнаты, не производя такого шума, как сегодня? Если шум вашего вентилятора в ванной когда-либо будил членов вашей семьи, вам нужно знать , как починить шумный вентилятор в ванной .

Громкий вентилятор в ванной может быть вызван многими причинами.В этой статье мы рассмотрим основных виновников шума вытяжного вентилятора, который преследует вашу жизнь. Затем мы обсудим 9 различных способов остановить шум вытяжного вентилятора в ванной комнате.

Какие детали вентилятора для ванной могут издавать шум

Вентилятор
Лопасти вентилятора являются движущейся частью вентилятора. При нормальной работе они издают звук при вращении. Это будет громче или тише в зависимости от качества компонентов, используемых при его создании.

Если вентилятор изношен или вообще поврежден, он может начать издавать больше шума при вращении.Если ваш вентилятор шумит сейчас, а раньше этого не было, вам следует проверить вентилятор и двигатель на наличие износа или повреждений.

Следите за чистотой лопастей вентилятора. Скопление грязи со временем может привести к тому, что вентилятор станет слишком громким.

Звук движущегося воздуха, нагнетаемого вентилятором, также создает шум. Каждый раз, когда воздух движется, он создает некоторый шум, который неизбежен.

Двигатель
Двигатель выполняет всю работу. Он отвечает за вращение лопастей вентилятора, которые перемещают воздух.

Если ваш вентилятор старше, он может иметь более громкий и менее эффективный двигатель вентилятора.

Дешевые вентиляторы также часто используют громкие двигатели, которые быстро вращаются с маленькими вентиляторами. Это создает заметный избыточный шум.

Если ваш вентилятор только недавно начал издавать шум, возможно, это связано с выходом из строя двигателя. В конце концов двигатель изнашивается. Это может сделать двигатель шумным и слабым, поскольку он достигает конца своего срока службы.

Проверьте двигатель на предмет износа или повреждений после снятия кожуха вентилятора.Если вы видите какие-либо явные признаки повреждения, возможно, пришло время для замены.

После того, как вентилятор поработает некоторое время, проверьте, нет ли чрезмерного перегрева. Это может быть признаком того, что ваш двигатель находится на последнем издыхании.

Воздуховод
Одним из основных источников шума от вытяжного вентилятора в ванной комнате является воздуховод, к которому он подключается. Когда ваш вентилятор удаляет воздух из вашей ванной комнаты, он должен затем транспортировать его за пределы вашего дома через вентиляционное отверстие. Воздух подается по воздуховоду.

Что бы вы ни делали, движущийся воздух всегда будет создавать некоторый уровень шума. При этом существует несколько способов свести к минимуму количество шума, создаваемого воздухом, проходящим через воздуховоды.

Первое, что нужно понять, это то, что более высокое давление воздуха означает больший шум от движущегося воздуха. Воздуховоды меньшего диаметра будут создавать большее давление воздуха и, следовательно, больше шума.

Самые тихие вентиляторы для ванных комнат на рынке обычно предназначены для использования с 6-дюймовыми воздуховодами. Тем не менее, у вас, вероятно, есть 4-дюймовый или даже 3-дюймовый воздуховод, который в настоящее время находится в вашем потолке.Переход на больший 6-дюймовый воздуховод может стать серьезной головной болью и расходами.

Если ваш вентилятор предназначен для использования с 6-дюймовым воздуховодом, но в настоящее время у вас есть 4-дюймовый воздуховод, вы все равно можете подключить его с помощью переходника. Проблема в том, что при этом вы увеличите давление воздуха и шум, который издает ваш вентилятор. Это означает, что вы не достигнете низкого рейтинга, который рекламирует ваш поклонник.

Еще одна важная вещь, которую следует помнить при работе с воздуховодами, это то, что они должны быть как можно более прямыми. Резкие повороты или многократные повороты увеличивают давление воздуха и шум, создаваемый вентилятором.

Если ваш воздуховод требует поворота или нескольких поворотов, попробуйте уменьшить воздействие, удлинив поворот. Например, вместо использования угла в 90 градусов вы можете добиться того же угла, используя вместо этого соединители под углом 45 градусов.

Вешалки/монтажные скобы
Сильный шум, который может издавать ваш вентилятор, может быть вызван неправильным креплением. Это может быть результатом некачественной первоначальной установки или ослаблением винтов и крепежных деталей с течением времени. В любом случае результат один.

Если вентилятор ослаблен, вибрация, создаваемая двигателем и вентилятором, не будет сдерживаться. Весь узел вентилятора будет двигаться, что создаст лишний шум.

Что еще хуже, эта вибрация будет передаваться на потолок и стены, увеличивая количество создаваемого ею шума.

Снимите кожух вентилятора. Аккуратно надавите на узел вентилятора и посмотрите, есть ли видимые движения. Если устройство заметно ослаблено, вам нужно будет определить, как установлен ваш вентилятор.

Возможно, ваш вентилятор крепится винтами снизу, которые входят в балку. Они будут доступны с земли.

Часто вытяжные вентиляторы для ванных комнат крепятся к лагам подвесками над гипсокартоном на потолке. Чтобы получить доступ к этим вешалкам, вам может понадобиться попасть на чердак и найти ванную.

Типы шума вентилятора в ванной

Стук — Если лопасти вентилятора смещены или заблокированы, вы услышите повторяющийся стук при вращении лопастей.

Гудение — Старые вентиляторы или более дешевые вентиляторы с неэффективными двигателями могут издавать гудящий шум во время работы. Вы также можете услышать этот звук, когда двигатель начинает глохнуть.

Вибрация — вибрационный шум будет вызван ненадежным креплением вентилятора. Поскольку крепежные винты и кронштейны со временем ослабевают, это может привести к вибрационному шуму.

Шлифовка — Если на вентиляторе скопилось чрезмерное количество грязи, пыли и копоти, это может вызвать некоторые скрежещущие звуки, когда вентилятор вращается и измельчает все твердые частицы.Это вызовет дополнительный износ вентилятора и сократит срок его службы.

Вы также можете услышать скрежет мотора, когда старый блок начинает умирать. В этом случае скрежет будет сопровождаться замедлением вращения вентилятора, которое вы должны услышать.

Дребезжание — Если ваш блок вентилятора достаточно ослаблен, он может двигаться внутри отверстия, в котором он установлен. Когда это произойдет, вы услышите грохот вентилятора во время работы.

Стук вытяжного вентилятора в ванной комнате. Если ваш вентилятор не выровнен, он может ударяться о боковую сторону корпуса вентилятора во время вращения, создавая громкий стук.Это также может произойти, если внутри корпуса вентилятора застрял крупный кусок мусора.

Визг — Если движущиеся части вашего вентилятора станут слишком сухими, они могут начать визжать при движении и создавать трение из-за трения сухих частей друг о друга на высоких скоростях.

Шум при выключении — Если вы живете в многоквартирном доме, вентилятор может гудеть, даже когда он выключен. Это связано с тем, что воздуховод соединен с воздуховодами вентиляторов других людей.

Если работает чужой вентилятор, вибрация может передаваться от его вентилятора через его воздуховод в ваш воздуховод. Конечным продуктом является жужжание, которое, кажется, исходит от вашего вентилятора в ванной.

Треск — Если лопасти вашего вентилятора ослаблены, вы можете услышать быстрый щелчок, похожий на треск. Это из-за того, что держатели лезвий соприкасаются с корпусом двигателя.

Пронзительный шум — Часто, когда двигатель вентилятора ванной комнаты подходит к концу своего жизненного цикла, он начинает издавать пронзительный скулящий звук.Это признак того, что двигатель вышел из строя и нуждается в замене.

Как починить шумный вентилятор в ванной

1. Тщательно очистите вентилятор и все движущиеся части

Если ваш вентилятор начинает работать, шум не иссякает и купите новый вентилятор, пока вы не попробуете почистить тот, который у вас есть сейчас! По мере того, как грязь и копоть накапливаются годами, они могут вызвать проблемы с лопастями вентилятора.

Сначала снимите крышку вентилятора, чтобы получить доступ к лопастям и корпусу вентилятора.

Используя тряпку и теплую мыльную воду, очистите лопасти вентилятора, весь корпус вентилятора, узел двигателя и все остальное, что выглядит грязным.Во время чистки следите за любыми повреждениями или износом. При наличии повреждений может потребоваться замена вентилятора, двигателя или всего устройства.

Когда все высохнет, установите крышку вентилятора на место. Проверьте вентилятор, чтобы увидеть, уменьшило ли это ваши проблемы с шумом. Если да, то отлично! Ваша работа сделана. Если нет, то идем дальше по списку.

2. Поглощение звука с помощью сорботанового каучука

Если тщательная очистка вентилятора не помогла, попробуйте поглотить вибрацию и звук с помощью сорботанового каучука.

Sorbotane — это очень мягкая резина, которую легко обрабатывать листами. Его можно приобрести с клейкой основой, что упрощает его наклеивание на вентилятор в ванной.

Нарежьте сорботан полосками. Они могут быть шириной от 1+½ до 2 дюймов.

Наклейте полосу вокруг вентилятора на той линии, где потолок или стена будут прилегать к блоку при установке. Это эффективно отделит вентилятор от стены, уменьшив передаваемую вибрацию и звук.

Вы также можете добавить немного сорботана на электрическую пластину доступа и узел двигателя вентилятора, чтобы немного погасить вибрации.

3. Используйте воздуховод большего размера

Чем больше размер воздуховода, который вы используете, тем меньшее давление создается воздухом, который выбрасывает вентилятор. Это соответствует меньшему воздушному шуму.

Новые вентиляторы, разработанные для обеспечения бесшумной работы, обычно используют 6-дюймовый воздуховод для достижения этой цели.

Если вы переходите на более крупный воздуховод, потому что вы переходите на более тихий вентилятор, для которого требуется 6-дюймовый воздуховод, то все, что вам нужно сделать, это заменить существующий воздуховод.

Если вы сохраняете свой старый вентилятор, но заменяете его воздуховодом большего диаметра, вам потребуется переходник-удлинитель, который позволит вам использовать воздуховод большего размера с выпускным отверстием вентилятора меньшего размера.

Поднимитесь на чердак и найдите вентилятор в ванной.

При установке нового воздуховода на существующий вентилятор отсоедините воздуховод от выпускного отверстия на вентиляторе. Установите муфту увеличителя на выпускное отверстие вентилятора.

Удалите существующий воздуховод от вашего вентилятора к вентиляционному отверстию в крыше или стене.

Вам потребуется увеличить вентиляционное отверстие для нового 6-дюймового вентиляционного отверстия. При необходимости вызовите специалиста.

Протяните новый 6-дюймовый воздуховод от вентиляционного отверстия к вентилятору, следя за тем, чтобы он был как можно более прямым.

4. Выпрямите воздуховод

Если ваш воздуховод имеет много перегибов или резких поворотов на пути к внешнему вентиляционному отверстию, то дополнительное давление, которое это вызывает, может сделать ваш вентилятор излишне громким.

Выпрямление воздуховода требует меньше хирургического вмешательства, чем замена всего воздуховода на воздуховод большего диаметра.Это может не иметь такого же эффекта, но поможет снизить давление воздуха и устранить некоторые шумы движения воздуха.

Спуститесь на чердак и найдите воздуховод для вентилятора в ванной.

Следуйте по воздуховоду от вентилятора к внешнему вентиляционному отверстию. Обратите внимание, сколько крутых поворотов на линии.

Если таковых нет, то сделать улучшения этим методом не получится. Однако часто вы найдете несколько.

Вместо каждого 90-градусного соединителя в воздуховоде замените его двумя 45-градусными соединителями.Это снизит давление воздуха и поможет сделать вентилятор в ванной тише.

5. Отрегулируйте корпус или лопасти вентилятора

Если корпус или лопасти вентилятора выходят из строя, они могут вызывать всевозможные шумы. Хуже того, они также будут подвержены большему износу, что сократит срок службы вашего вентилятора на несколько лет.

Снимите кожух вентилятора. Убедитесь, что вентилятор выключен.

Аккуратно перемещайте лопасти вентилятора пальцем и ищите явные признаки того, что он вышел из строя.Если вы видите, что он не движется прямо или ударяется о корпус вентилятора, значит, его нужно отрегулировать.

Вам нужно будет снять вентилятор, а затем снова установить его. Убедитесь, что при повторной установке лопастей вентилятора все сделано правильно, иначе проблема не исчезнет.

6. Смажьте двигатель вентилятора и лопасти

Со временем ваш вентилятор начнет высыхать, а движущиеся части начнут испытывать повышенное трение. Это приведет к большему износу и повреждению, сокращая срок службы вашего вентилятора.

Снимите кожух вентилятора. Убедитесь, что вентилятор выключен.

Сначала очистите вентилятор и корпус вентилятора. Убедитесь, что грязь или пыль не превращаются в густую грязь при добавлении смазки. Это усугубит вашу проблему, а не улучшит ее.

Смажьте основание лопастей вентилятора WD-40 или смазкой на ваш выбор. Не забудьте провернуть лезвия несколько раз, чтобы нанести смазку, чтобы получить хороший слой, который глубоко проникает в движущиеся части, где трение наибольшее.

7. Затяните крепежные винты

.

По мере эксплуатации вашего вентилятора винты и монтажные детали могут начать ослабевать. Когда это произойдет, вы будете испытывать избыточный шум и вибрацию, из-за которых ваш вентилятор будет казаться громче, чем должен быть.

В зависимости от того, как установлен вентилятор, можно затянуть крепежные винты двумя способами.

Если ваш вентилятор крепится винтами, проходящими через блок вентилятора в балку, вы можете затянуть их, не залезая на чердак.

Снимите кожух вентилятора. Найдите винты, используемые для установки вентилятора на балки, и затяните их. Вот так просто!

Многие вентиляторы устанавливаются на потолочные балки с помощью подвесов, которые монтируются над гипсокартоном потолка. В этом случае вам нужно подняться на чердак и найти вентилятор в ванной сверху.

Начните с затягивания всех винтов, которыми вентилятор крепится к кронштейнам.

Вы должны быть в состоянии проследить подвески от вентилятора до ближайших балок, к которым они прикреплены.Затяните винты, которыми кронштейны крепятся к балкам.

Проверьте узел вентилятора, осторожно подвигая его рукой и отыскивая любое движение. Если вы видите движение, значит, что-то еще не закреплено. Найдите неисправные винты и затяните их!

8. Замените двигатель

К сожалению, двигатель вентилятора в ванной имеет срок службы. В конце концов, он достигнет конца своего жизненного цикла, и двигатель умрет. Вы ничего не можете сделать, чтобы избежать этой печальной реальности.

Тот факт, что двигатель вашего вентилятора вышел из строя, не означает, что вам нужно приобрести и установить полностью новый блок вентилятора. Вы можете получить новый двигатель сам по себе и заменить одну часть, которая вышла из строя.

Этот подход может значительно сэкономить по сравнению со стоимостью всего вентиляторного блока. Также может быть намного проще установить только двигатель вентилятора, чем полностью новый узел. Вам придется решить для себя, подходит ли вам этот вариант или нет.

9. Замените весь вентилятор

Если вам надоели проблемы с шумом, создаваемым вашим старым вентилятором в ванной, возможно, пришло время вывести его из эксплуатации и заменить.

Современные вентиляторы для ванных комнат созданы для того, чтобы работать бесшумно и очень быстро менять воздух в вашей ванной комнате. Замена может быть просто глотком свежего воздуха, который вам нужен (каламбур).

Начните с отключения питания существующего вентилятора. Вы же не хотите получить удар током случайно!

Удалите винты, которыми вентилятор крепится к лагам. Они могут быть внизу или над потолком, и в этом случае вы получите доступ с чердака.

После снятия старого вентилятора проверьте размер нового вентилятора.Возможно, вам придется увеличить существующее отверстие, чтобы установить новый вентилятор.

Установите вентилятор на место и привинтите его к балкам в соответствии с указаниями, прилагаемыми к вашему вентилятору. Некоторые устройства ввинчиваются снизу. Другие будут крепиться над гипсокартоном, прикрепляясь к вешалкам, которые ввинчиваются в балки.

После установки вентилятора необходимо подключить воздуховод. Наденьте воздуховод на выпускное отверстие вентилятора. Используя ленту из фольги, закрепите воздуховод, чтобы воздух не выходил.

Подключи свою электрическую, сопоставив правильные цвета вместе.Если вас не устраивает этот шаг, вы можете вызвать электрика.

Включите питание и убедитесь, что ваш вентилятор установлен правильно!

Заключение

Громкий, неприятный вентилятор в ванной может стать настоящей неприятностью. Прочитав эту статью, вы должны знать, как уменьшить или устранить шум, который издает ваш вентилятор. Если ничего не помогает, замените его на новый ультратихий современный и испытайте блаженство бесшумного использования ванной комнаты.

Если в вашей ванной комнате стало тише и ваша жизнь стала более спокойной после получения помощи, описанной в этой статье, обязательно поделитесь ею, чтобы другие тоже могли обрести покой в ​​своих ванных комнатах! Если у вас есть какие-либо вопросы или комментарии, оставьте их в поле для комментариев ниже, чтобы я мог ответить вам.

Air Sealing Вытяжные вентиляторы для ванных комнат и кухонь

Вкладка «Соответствие» содержит информацию о программе и коде. Кодовый язык выдержки и обобщены ниже. Чтобы узнать точный язык кода, обратитесь к соответствующему коду, который может потребовать приобретения у издателя. Хотя мы постоянно обновляем нашу базу данных, ссылки могли измениться с момента публикации. Пожалуйста, свяжитесь с нашим веб-мастером, если вы обнаружите неработающие ссылки.



Сертифицированные дома ENERGY STAR, версия 3/3. 1 (Ред. 09)

Национальный полевой контрольный список оценщиков

Система теплозащитного кожуха.
4. Герметизация воздухом (если ниже не указано иное, «герметизация» означает использование герметика, пены или аналогичного материала).
4.1 Воздуховоды, дымоходы, шахты, водопровод, трубопроводы, электропроводка, вытяжные вентиляторы и другие проходы в некондиционируемое пространство герметизированы, с блокировкой/заливкой по мере необходимости.

Пожалуйста, ознакомьтесь с графиком внедрения сертифицированных домов ENERGY STAR, чтобы узнать версию программы и редакцию, применимую в настоящее время в вашем штате.



Готовый дом DOE с нулевым энергопотреблением (редакция 07)

Приложение 1 Обязательные требования.
Приложение 1, пункт 1) Сертифицировано в рамках программы ENERGY STAR Qualified Homes или программы ENERGY STAR многоквартирного нового строительства.



2009 Международный кодекс энергосбережения (IECC)

Таблица 402. 4.2 Воздушный барьер и изоляция Проверка Компонент Критерии, шахты, проходки: Шахты воздуховодов, инженерные проходки и шахты дымоходов, открывающиеся наружу, или некондиционируемые запасные части герметизированы воздухом.

2012 , 2015 и 2018 МЭКС

Таблица R402.4.1.1 Воздушный барьер и установка изоляции, шахты/проходы: Шахты воздуховодов, инженерные проходки и дымовые шахты, выходящие наружу или в некондиционируемое пространство, герметичны.

2021 МЭКК

Таблица R402.4.1.1 Воздушный барьер и установка изоляции, шахты/проходы: Шахты воздуховодов, инженерные проходки и дымовые шахты, выходящие наружу или в некондиционируемое пространство, герметичны.Изоляция должна плотно прилегать к валам и проходкам, поддерживая требуемое значение R .

Модернизация: 2009, 2012, 2015, 2018 и 2021 IECC

Раздел R101.4.3 (в 2009 и 2012 гг.). Дополнения, изменения, реконструкция или ремонт должны соответствовать положениям настоящего кодекса, не требуя, чтобы неизмененные части существующего здания соответствовали этому кодексу.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
