Где делать розетку для вытяжки в кухне

Где разместить розетку для подключения вытяжки?

Где сделать розетку для вытяжки? Такой вопрос неизбежно становится перед каждым из нас сразу после покупки этого в общем-то нехитрого устройства.

Ведь зачастую провода от самой вытяжки не хватит довести до розетки, расположенной около пола, да и выгладить это будет не очень красиво. А иногда это чудо техники и вовсе не имеет провода с розеткой и как его подключать неизвестно.

Дабы решить этот вопрос мы предлагаем несколько вариантов его решения, а вы сможете выбрать, какой способ подходит конкретно вам.

Содержание

• Установка розетки для вытяжки
  • Размещение розетки под потолком
  • Размещение розетки внутри мебели
• Подключение вытяжки без розеток
  • Подключение вытяжки от клеммника
  • Подключение вытяжки от отдельного автомата
• Вывод

Установка розетки для вытяжки

Конечно наиболее простым и распространенным способом является установка розетки. Но где разместить розетку для вытяжки спросите вы? Тем более так, чтоб это было удобно, красиво и желательно не очень хлопотно. Есть два возможных варианта.

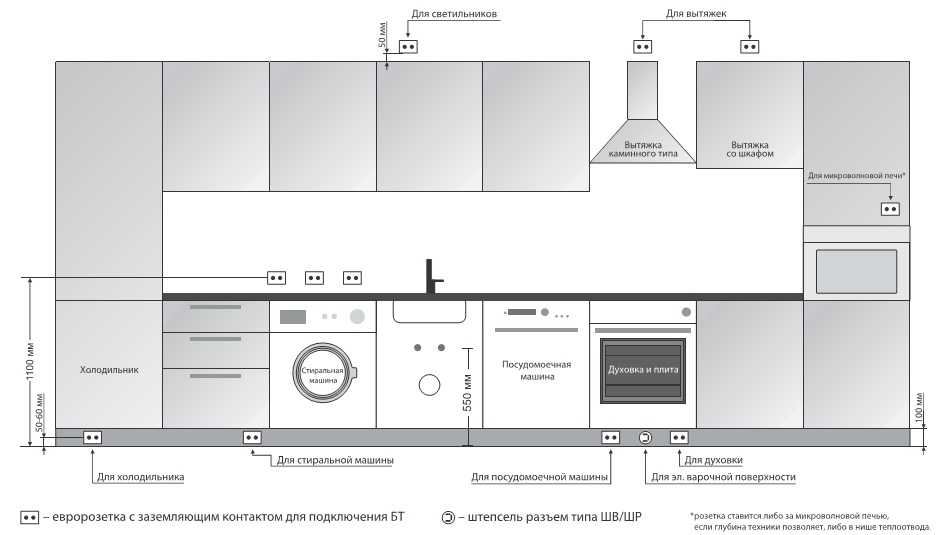

Правила размещения розеток на кухне

Размещение розетки под потолком

Наиболее распространенным вариантом подключения вытяжки является размещение розетки в непосредственной близости от вилки. То есть под потолком. Многих это сильно смущает, но в этом нет нечего страшного. Ведь нормы ПУЭ этого не запрещают.

Итак:

• Обычно розетку размещают сразу над вытяжкой. Это позволяет визуально скрыть ее и обеспечить удобство ее использования. В некоторых случаях ее пытаются спрятать за воздуховод, но это не очень правильно. Ведь в этом случае пользоваться розеткой не очень удобно.
• Если вы решили производить подключение своими руками (см. Розетка для вытяжки: как выбрать и установть своими руками), то мы опишем более детально весь процесс монтажа. Прежде всего вам необходимо определиться со способом монтажа розетки. Можно выбрать открытый способ монтажа, тогда вам не придётся бить отверстия перфоратором и штробить стены под проводку.
• Можно выбрать более эстетически приятный скрытый способ. Но он потребует больших усилий. Иногда применяют смешанный способ. Это когда розетка размещена открытым способом, а проводка к ней проведена скрытым и наоборот. Но честно говоря наиболее правильным вариантом будет и розетку, и проводку сделать скрытым способом.

Скрытый способ установки розетки вытяжки под потолком

Обратите внимание! Если проводка будет монтироваться в деревянном доме или кухня у вас обшита сгораемыми материалами, то в этом случае правильнее с экономической и затратной точки зрения будет применять открытый способ монтажа проводки как на видео.

• Если вы не собираетесь делать полномасштабный ремонт на кухне, то подключение вам следует выполнить от одной из стационарных розеток. Для этого следует выбрать наименее нагруженную и желательно со стационарным устройством.
  Идеальным вариантом может стать розетка для пьезоподжига газовой печи, чуть хуже вариант с розеткой холодильника.
• В крайнем случае подключение можно выполнить от розеток в рабочей зоне, но только с ограничением нагрузки во время работы вытяжки. Но это касается только работы мощных приборов таких как электромясорубка (см. Мясорубку электрическую как выбрать правильно), кухонный комбайн, электрочайник и тому подобное. Совместная же работа вытяжки с миксером или другими маломощными приборами не приведет к нагреву проводки.
• Итак, мы определились где рaзмещaть розетку для вытяжки и откуда ее запитывать. Теперь прокладываем проводку. Если мы используем скрытый способ, то делаем штробы (см. Выполняем штробление стен под проводку своими руками) и прокладываем провод.
• Если же используется открытая проводка, то для защиты провода от механических повреждений следует применять пластиковую гофру. Специальные крепления под гофру позволят вам аккуратно уложить провод по стене.

Размещение розетки внутри мебели

Иногда ответ на вопрос где расположить розетку для вытяжки находит неожиданные ответы. Дабы скрыть ее от посторонних глаз розетку прячут в одном из кухонных шкафов. Туда же заводят вилку от вытяжки.

Розетка под вытяжку внутри мебели

Итак:

• Скажем откровенно это не самый лучший вариант. Ведь пользоваться такой розеткой не очень удобно. Кроме того, она создает определенные риски в плане пожарной безопасности. Ведь мебель деревянная и в случае нагрева или короткого замыкания в розетке или на проводе это может привести к пожару. Хотя и эти неудобства можно нивелировать правильным монтажом. Прежде всего это касается розетки. Которую согласно норм ПУЭ следует устанавливать на несгораемую основу. В большинстве случаев для этого применяется обычный лист жестянки. Он должен выступать за пределы розетки не менее чем на 10 мм со всех сторон.
• Проводку в этом случае мы можем проложить только открытым способом. Причем прокладывать нам ее придётся так же по сгораемым поверхностям. Поэтому для защиты провода от механических повреждений и защиты мебели от возгорания следует применять металлическую гофру.
• При этом сам провод следует проложить таким образом, дабы исключить возможность скопления в гофре влаги. Ведь кухня — это достаточно влажное помещение и влага может появится от простого образования росы.

Подключение вытяжки без розеток

Но возможны варианты подключения вытяжки и вовсе без розетки. Это имеет свои минусы. Причем иногда достаточно существенные. Но такой способ подключения так же имеет право на существование.

Подключение вытяжки от клеммника

Если вы не хотите думать где рaзместить розетку для вытяжки, то использование клеммника может вам помочь. Вместо розетки мы устанавливаем на стене около вытяжки небольшой закреплённый на стене клеммник. И от него запитываем вытяжку.

На фото продемонстрировано подключение вытяжки от клеммника

• На первый взгляд все выглядит очень просто. Но сразу обратим ваше внимание на многочисленные недостатки этого способа. Одним из главных из них является невозможность снять напряжение с вытяжки. Это может потребоваться, например, для того, чтоб ее помыть.
• Кроме того, при возникновении аварийной ситуации вам придется обестачивать всю группу кухни. И даже зная, что причина в вытяжке, ваша жена вряд ли сможет включить группу освещения пока вы, не отключите провода на клеммнике.
• С другой стороны, отсутствие зажимных контактов положительно сказывается на долговечности работы и снижает риски нагрева.
• Инструкция по подключению вытяжки от клеммника практически нечем не отличается от подключения розетки. Только вместо розетки подключаем клеммник, снимаем вилку с вытяжки и подключаем провод к соответствующим контактам.

Обратите внимание! Для данного типа подключения лучше выбирать клеммники имеющие крышку для скрытия находящихся под напряжением частей. В идеальном варианте можно найти клеммники с полностью закрытыми токоведущими частями.

Подключение вытяжки от отдельного автомата

Если вы так и не решились где размещать розетку для вытяжки, то последним возможным вариантом является ее подключение от отдельного автомата, установленного в квартирном групповом щитке.

Подключение вытяжки от отдельного автомата

Итак:

• Данный способ имеет множество достоинств. Во-первых, вытяжка имеет собственный автоматический выключатель, который можно подобрать и прогрузить в соответствии с ее номинальной мощностью.
• Кроме того, этот вариант полностью исключает наличие дополнительных коммутационных аппаратов и соединений в схеме. Ведь в этом случае провод от автомата мы можем подключить непосредственно к клеммам внутри вытяжки.
• Но есть и одно большое, но – это цена. Установка отдельного автомата для такого маломощного потребителя, да еще и прокладка для него отдельного провода — это полное несоответствие значению этого электроприбора.
• А если суда добавить еще и сложность работ по монтажу скрытой проводке для подключения. То это подключение и все становится «золотым». Поэтому выбирать этот способ мы можем посоветовать только если у вас действительно не смущает финансовая сторона вопроса и трудности, связанные с монтажом.
• В остальном же процесс монтажа не отличается от обычной прокладки группового провода. Только в этом случае нам нет необходимости заводить кабель в распределительные коробки. А можно прямиком его завести в вытяжку.
• Подключение в вытяжке следует производить к тем клеммам к которым подключен провод к розетке. Провод розетки предварительно следует выцепить.

Вывод

Как видите существует много вариантов где рaсположить розетку для вытяжки и, как и вовсе обойтись без нее. Какой из них выбрать решать вам. Но наиболее распространённым является размещение розетки под потолком. И не надо боятся непривычности данного размещения. В этом нет нечего опасного или запрещенного.

как подключить вытяжку на кухне к электричеству

.

Содержание

• Выбор места под будущую розетку
• Особенности установки розеток под разные типы вытяжек
• Выбор розетки под вытяжку
• Способы соединения проводки для создания розетки под вытяжку

Вытяжка – незаменимая вещь и устройство на каждой кухне, ведь приготовления еды, процесс творческий и всеобъемлющий, а лишние запахи или пар не должны становиться помехой на пути к созданию настоящих кулинарных шедевров. Планировка дома, включая вентиляционные ходы и проведенную электрическую сеть, далеко не всегда предусматривает доступ к очистительным системам на кухне.

Правильная работа вытяжки напрямую зависит от грамотно установленной розетки

Дополнительное вытяжное устройство для всасывания задымленного воздуха или пара в обязательном порядке подключается к электрическому питанию, поэтому при монтаже вытяжек важно понимать, куда и как подключить устройство. Грамотно установленная розетка для вытяжки гарантирует безопасность и эффективность в работе системы на длительный срок. Использовать готовый разъем или полностью перестраивать электрическую сеть – выбор зависит от ваших потребностей и возможностей конструкции дома.

Выбор места под будущую розетку

Первоначальным вопросом, к которому вам следует подойти со всей серьезностью и ответственностью, где делать розетку для вытяжки и как ее обеспечить нужной защитой? Выбор розетки и ее установка производится до начала основных работ с вытяжной системой. Вы можете определиться с типом вентилятора, но подождать с его монтажом.

Для удобства, рекомендуется «на глаз» определить центр, где вы планируете поместить устройство (присмотреться до подключения), затем от условной точки отступите двадцать сантиметров по горизонтальной линии, зафиксируйте примерное расположение будущей независимой розетки.

Оптимальная высота для подключения вытяжки два полных метра, если это позволяет размер кухни и расположение потолков. Сведя два параметра воедино, вы получите примерный диапазон, в пределах которого установка розетки наиболее удачная и верная согласно строительным нормам.

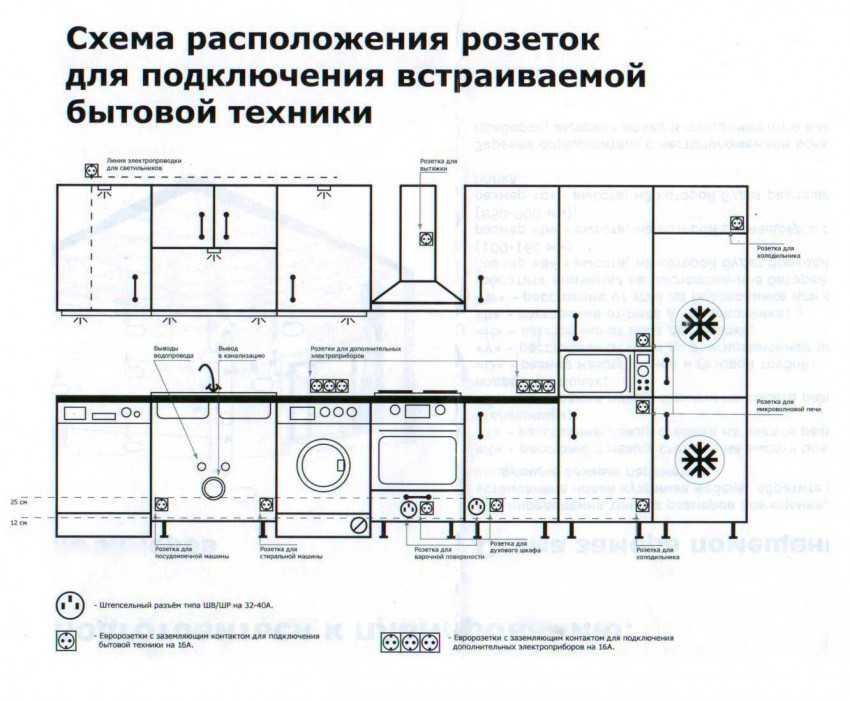

Условная схема расположения розеток на кухне

Погрешности в подобном деле не так страшны, недостатки после всех монтажных работ прикрываются декоративными панелями или элементами под натуральные материалы (дерево, керамика, мрамор). Розетку под вытяжку оснащают всевозможной защитой, так как вентилятор будет подключен к электрической сети круглосуточно. К новому разъему должен оставаться открытый свободный доступ, поэтому загромождать его мебелью или кухонными шкафами нежелательно.

Особенности установки розеток под разные типы вытяжек

На сегодняшний день на выбор покупателя предоставлены различные очистительные системы, вентиляторы или вытяжки. Они отличаются по комплектации, внешнему виду, способу монтажа и подключения. Настенные, внешне напоминающие вертикальные зонты, подвесные и прочие – каждой вытяжке нуждается в системе бесперебойного питания (электрическая сеть).

Расположение розетки определяется исходя из размещения основной конструкции очистительной системы. Подавляющее большинство современных вытяжек устанавливаются в навесном шкафчике над плитами или монтируются автономно (без дополнительных деталей). При наличии шкафчика, розетка без труда оснащается внутри его короба, так – разъем доступен для работы и не нуждается в дополнительном декорировании. В автономных системах принято располагать розетки и кабели за кожухом вытяжки.

Если вы приняли решение по поводу вида и типа очистительной системы, заблаговременно побеспокойтесь о безопасном и качественном подключении устройства к электрической сети.

Выбор розетки под вытяжку

Казалось бы, чем розетка под вытяжку отличается от простого универсального разъема электропитания? В хозяйственных и строительных магазинах, вы без труда найдете множество розеток, различных по цене и функциям. Так, чем же руководствоваться в собственном выборе?

Показателем надежности розетки смело можно считать:

• репутация производителя;
• материал, из которого изготовлен корпус розетки;
• соединение деталей без зазоров и трещин;
• соединительные детали блока;
• внутренне расположение контактов.

При выборе розетки необходимо обратить внимание на ее производителя

В первую очередь обратите свое внимание на производителя, популярные модели розеток отвечают заданному в рекламе стандарту. Компании, производящие некачественный товар, быстро исчезают из подобного рынка. Второе, что вас должно интересовать – это материал, из которого сделанный товар. Дешевая пластмасса в процессе эксплуатации искрится, плавится и может привести к возгоранию в пределах кухни.

Нелишним будет надавить на конструкцию розетки, все ее элементы обязаны держать цельную структуру. Наличие керамического блока, внутри которого располагается контактная группа, свидетельствует о надежности розетки даже после длительного срока службы. Для распорных лепестков, фиксаторов основной конструкции, существует единственное условие – жесткая вытянутая форма.

Напоследок, протестируйте контактную группу, чем глубже она будет расположена (скрыта под корпусом), тем больше гарантий корректной работы розетки. Открытая группа может показать хорошую работу, но создавать опасность для конструкции и кухни в целом.

Такие несущественные мелочи, как обыкновенные розетки для любой вытяжки, на деле — в силах обеспечить вентиляторы и прочую бытовую технику бесперебойной длительной работой. Внешний вид разъема имеет значение для тех владельцев жилища, кто привык соблюдать единый кухонный стиль, пусть даже в деталях. После выбора розетки, показатель мощности вытяжки сочетается с выдержкой кабеля, соединительной частью между системой очистки и источником электропитания, иначе перегрузка сети неизбежна и опасна последствиями (возгорание, короткое замыкание).

Порой из соображений экономии (портить ремонт нет желания) новую розетку не делают, а шлейфом подключаются к старой. В таких случаях, лучше всего обойтись без ответвлений в системе и сделать один единый разъем для вытяжных устройств, доступа к которым другим приборам не будет. Кабельные каналы подбираются под внешний вид кухни, при желании его можно замаскировать, как искусственное дерево или мрамор (короб станет отличным дополнением к мебели).

Способы соединения проводки для создания розетки под вытяжку

В домах с давно вмонтированной проводкой, провести новую розетку проблематично. Штробить стены при готовом ремонте не выйдет, а длинные провода портят общий вид кухни? Оснащайте новую проводку (проведенную методом шлейфа) специальными декоративными коробами или каналами для кабеля. В помощники при нелегкой задаче пригодятся клеммники, с помощью которых делаются ответвления от существующих розеток. Альтернативные способы: пайка или сварка, займут больше времени, но принесут тот же результат. Штепсельные разъемы обеспечат вход для вытяжки и не повлияют на работу всех кухонных устройств.

Проявив сноровку и необычный подход к сложным задачам, вы сумеете подключить (произвести) вытяжные системы в любом удобном для вас порядке за считаные часы с помощью профессионалов или самостоятельно.

Без хорошей очистительной системы не обойдется ни частный дом, ни квартира. Кухни подвержены образованию масляного пара, копоти, что непременно испортит потолки и стены. Предусмотрительные хозяйки по достоинству оценили все преимущества вытяжек, поэтому подобные нюансы, как обустройство розетки не должны стать на пути к осуществлению верной цели. Разъемы, короба и каналы под дизайн вашей кухни – скроют любые недостатки. К тому же, устойчивость к повышенным температурам всей конструкций станет гарантией безопасности вашей семьи.

Являются ли вытяжки проводными или подключаемыми? (Подробный ответ) – Руководство по домашней эффективности

Вытяжка является неотъемлемой частью любой кухни, и то, как она питается, имеет значение, особенно при установке. Итак, как именно они питаются?

Вытяжки могут быть как проводными, так и съемными. Если ваша вытяжка поставляется с вилкой, она не требует жесткого подключения. Если вилки нет, то она должна быть жесткой. В зависимости от спецификации производителя, вытяжки, поставляемые с вилкой, могут иметь проводное подключение, а вытяжки с проводным подключением могут быть изготовлены для подключения к розетке.

Я устанавливал вытяжки обоими способами. Каждое подходит в зависимости от обстоятельств. На самом деле, я только что закончил аппаратное подключение вытяжки, которая изначально была предназначена для подключения к сети. Давайте углубимся в эту тему, объяснив, являются ли вытяжки без воздуховодов подключаемыми модулями, и расскажем, что вам нужно знать о подключении или подключении вытяжки к сети. .

Ознакомьтесь с портативным двухтопливным генератором Champion мощностью 4375/3500 Вт — готов для автодома! (ссылка на Амазон)

Подключаются ли бесканальные вытяжки к розетке?

Бесканальные вытяжки – это самый простой в установке тип вытяжек, и большинство людей могут установить их самостоятельно без помощи профессионала.

Бесканальные вытяжки могут быть как проводными, так и подключаемыми, как и канальные вытяжки. Конструкция вытяжки — выводит ли она воздух через воздуховод за пределы вашего дома (с воздуховодом) или рециркулирует в кухонную зону через фильтр (без воздуховода) — не зависит от того, как она подключена к источнику питания.

Однако, поскольку во многих канальных вытяжках выпускное отверстие после установки становится недоступным, они обычно имеют проводное подключение. Поскольку вытяжку без воздуховодов можно установить в любом месте, чтобы обеспечить доступ к розетке, подключить их к сети легко и предпочтительно.

Недавно я установил вытяжку для своей свекрови в ее новом доме. Он был разработан для использования как с воздуховодом, так и без воздуховода. Он поставляется с плагином для простой установки.

Большинство бесканальных вытяжек поставляются со шнуром и вилкой.

Также можно преобразовать канальную вытяжку в бесканальную вытяжку с помощью рециркуляционного комплекта, подобного тому, который купила моя свекровь. Это означает, что независимо от того, является ли ваша вытяжка проводной или подключаемой, обычно это не имеет отношения к тому, можно ли сделать вашу вытяжку без воздуховодов или нет.

Пример установки бесканальной вытяжки, которая представляет собой подключаемый модуль, см. в этом видео на YouTube:

Вытяжка — как установить — Menards

Посмотреть это видео на YouTube

Подключение вытяжной вытяжки к сети

По данным Proline Range Hoods, в большинстве вытяжек для питания используется трехконтактная вилка, которую вы можете подключить самостоятельно. Следовательно, эти вытяжки не имеют жесткого подключения (источник).

Ваша вытяжка, скорее всего, может быть подключена к сети, даже если она предназначена для проводного подключения. Тем не менее, вы должны прочитать руководство к вашей вытяжке, чтобы убедиться, что ее можно подключить к шнуру и вилке, прежде чем переделывать ее.

В соответствии с Национальным электротехническим кодексом, действующим во всех 50 штатах США, вытяжки можно подключать к шнуру и вилке, если соблюдены все следующие требования:

• Он должен быть на выделенной цепи.

• Длина шнура должна быть не менее 18 дюймов (45,72 см), но не более 4 футов (1,22 м).

• Розетка должна быть расположена в месте, исключающем повреждение шнура.

• Розетка должна быть доступна.

• Шнур указан как подходящий в инструкции по установке прибора.

Вытяжку также можно подключить к розетке цепи освещения. Если вы хотите это сделать, должны быть соблюдены вышеуказанные условия, а также еще два:

• Вытяжка не может иметь мощность выше 50 % от номинала ответвленной цепи. Номинальное значение относится к количеству ампер.

• Шнур вытяжки должен иметь вилку с заземлением. Это трехконтактная вилка, однако в системах с двойной изоляцией в этом нет необходимости.

Согласно кодексу, вы не захотите подключать вытяжку к кухонной розетке. Кухонные розетки, подключенные к ответвленной цепи небольшого электроприбора, не разрешается размещать выше 5,5 футов (1,7 м) или в шкафу. Любая розетка, которую вы используете для вытяжки, скорее всего, нарушит это правило.

Если вы хотите подключить вытяжку к сети и для этого вам нужно купить шнур и вилку, имейте в виду, что имеет значение, какой шнур вы покупаете, так как он может не подходить для вашей вытяжки.

У производителя вашей вытяжки также есть спецификации для типа шнура и вилки, которые вы можете использовать для питания вытяжки. Убедитесь, что вилка, которую вы покупаете для своей вытяжки, подходит для вашей конкретной вытяжки, так как она не подходит для всех.

Если вы ищете качественный шнур и вилку для своей вытяжки, этот комплект шнура питания Endurance Pro HCK44 (ссылка на Amazon) совместим с вытяжками серий Broan, Nutone и Kenmore. Он доступен по цене и поставляется с годовой гарантией без вопросов.

Жесткое подключение вытяжки

Если ваша вытяжка не оснащена вилкой, значит, она жестко подключена, то есть предназначена для физического подключения к домашней электропроводке.

Вытяжки с жесткой проводкой выглядят более аккуратно и аккуратно. Хотя розетки со временем могут выйти из строя, постоянное проводное соединение более надежно.

Кроме того, иногда вы не сможете подключить вытяжку к розетке — после установки может быть недоступна розетка или невозможно будет добраться до розетки с удлинителем. В этих случаях ваша вытяжка должна быть жестко подключена.

Если вы планируете подключить аппаратно, вы должны сначала убедиться, что аппаратное подключение поддерживается моделью вашей вытяжки.

В соответствии с Национальным электротехническим кодексом, если вы планируете подключить вытяжку к цепи освещения, ее номинал не может превышать пятидесяти процентов от номинала ответвленной цепи. Если вы подключаете его к выделенной цепи, вам не нужно выполнять никаких особых условий.

В целях безопасности лучше всего вызвать электрика, который проведет электропроводку. Некоторые производители специально требуют установки электрика для подключения своих вытяжек.

Заключительные мысли

Вытяжки могут быть как проводными, так и подключаемыми. Это касается как канальных, так и бесканальных вытяжек.

То, должна ли ваша вытяжка быть проводной или подключенной к сети, также зависит от следующих факторов:

• Конкретная модель и тип вытяжки.

• Если розетка доступна.

• Технические характеристики производителя.

• Если он соответствует всем электротехническим нормам.

Если вы не уверены, должна ли ваша вытяжка быть проводной или подключенной к сети, обратитесь к электрику, чтобы он посмотрел ее. Когда дело доходит до электропроводки, всегда лучше обратиться за помощью к профессионалу.

Рекомендуемое чтение:

• Подходящие размеры проводов вытяжки и требования к цепи
• Может ли изоляция из стекловолокна касаться вентиляционных отверстий печи?

электрические — Какие допустимые способы подключения кухонной вытяжки? (США)

TL;DR: подключите его к отдельной цепи или к цепи освещения, но не к цепи кухонной розетки

Здесь вы можете подключить его к отдельной цепи (всегда работает, но занимает место на панели). ) или включить его в цепь освещения (всегда работает для вытяжек с проводным подключением, может работать с вытяжками, подключаемыми шнуром и вилкой, подробности узнайте у своего инспектора).

Подключение к кухонной розетке не сработает

Розетка в шкафу и/или на высоте более 5,5 футов над землей полностью выходит за рамки NEC 210.52 из-за пунктов 3 и 4 в NEC 210.52. :

210.52 Розетки для жилых помещений. Этот раздел содержит требования к розеткам на 125 вольт, 15 и 20 ампер. Сосуды, требуемые настоящим разделом, должны быть в дополнение к любой емкости, которая:

(1) Часть светильника или прибора, или

(2) Управляется настенным выключателем в соответствии с 210.70(A)(1), Исключение № 1 или

(3) Расположены внутри шкафов или шкафов, или

(4) Расположен на высоте более 1,7 м (5 1∕2 фута) над полом

В результате размещение розетки вытяжки в цепи кухонной розетки будет нарушением NEC 210. 52(B)(2), поскольку Исключение 2 не применяется к большинству вытяжек (вытяжка должна быть неотъемлемой частью диапазона для использования исключения):

(B) Мелкая бытовая техника.

(1) Обслуживаемые розетки. В кухне, кладовой, комнате для завтрака, столовой или аналогичном помещении жилой единицы две или более 20-амперных ответвленных цепей для небольших бытовых приборов требуется 210.11(C)(1), должны обслуживать все настенные и напольные розетки, подпадающие под действие 210.52(A), все розетки на столешнице закрыты 210.52(C) и розетки для холодильного оборудования.

Исключение № 1: В дополнение к обязательным сосудам, указанным 210.52, розетки с выключателем, питаемые от ответвления общего назначения цепь, как определено в 210.70(A)(1), Исключение № 1, должна быть разрешена.

Исключение № 2: В дополнение к обязательным сосудам, указанным 210.52, розетка для обслуживания конкретного прибора должна получать питание от отдельной ответвленной цепи с номинальным током 15 ампер или выше.

(2) Других выходов нет. Два или более небольших бытовых ответвления, указанные в 210.52(B)(1), не должны иметь других магазины.

Исключение № 1: Розетка, установленная исключительно для подачи электроэнергии на и поддержка электрических часов в любом из помещений, указанных в 210,52(В)(1).

Исключение № 2: Розетки, установленные для питания дополнительного оборудования и освещения газовых плит, духовок или кухонных плит, устанавливаемых на столешницу.

Подключение к розетке цепи освещения может сработать, а может и не сработать, ваш инспектор должен позвонить по этому телефону.

(4) Вытяжки. Должна быть разрешена возможность соединения вытяжных шкафов с помощью шнура и вилки с помощью гибкого шнура, указанного как подходящий. для использования на вытяжках в инструкции по установке производителя прибора, если все следующие условия встречаются:

(1) Гибкий шнур заканчивается заземляющим заглушка крепления.

Исключение: Перечисленный вытяжной шкаф с четкой маркировкой, указывающей на то, что он защищен системой двойной изоляции, не должен заканчиваться заземляющей вилкой.

(2) Длина шнура не менее 450 мм (18 дюймов) и не более 1,2 м (4 фута).

(3) Розетки расположены так, чтобы защищать от физических повреждение гибкого шнура.

(4) Розетка доступна.

(5) Розетка поставляется отдельным филиалом схема.

Однако, поскольку в NEC 422.16(B)(4) говорится, что «должно быть разрешено», это в основном означает, что инспектор должен разрешить использование вытяжного шкафа с подключением шнура и вилки, который соответствует заданным параметрам, но может разрешать тот, который выходит за его пределы; учитывая, что большинство бытовых вытяжек разумного размера потребляют менее 7,5 А, их использование в ответвленной цепи с другими устройствами не будет противоречить 210.23 (А):

(A) Отводные цепи на 15 и 20 ампер. 15- или 20-амперный ответвление цепи должно быть разрешено для питания осветительных приборов или другое утилизационное оборудование или их комбинация, и должны соответствовать 210.23(A)(1) и (A)(2).

Исключение: ответвления малых бытовых электроприборов, ответвление прачечной цепей и ответвлений ванных комнат, необходимых в жилых единицах по 210.11(C)(1), (C)(2) и (C)(3) должны поставлять только сосуд розетки, указанные в этом разделе.

(1) Оборудование со шнуром и вилкой, не закрепленное в Место. Номинальная мощность любого незакрепленного утилизационного оборудования, подключенного к шнуру и вилке, не должна превышать 80 процентов от номинального тока ответвленной цепи.

(2) Закрепленное оборудование для утилизации. Общий рейтинг утилизационного оборудования, закрепленного на месте, кроме светильников, не должна превышать 50 процентов ампер ответвленной цепи рейтинг, где осветительные приборы, использование шнура и вилки оборудование, не закрепленное на месте, или и то, и другое, также поставляется.

Это означает, что подключение их к цепи освещения также является приемлемым вариантом, если ваша вытяжка поддерживает проводное подключение. Между прочим, если бы мне нужно было подключить вытяжку к цепи освещения с помощью шнура и вилки, я бы использовал одинарную розетку вместо двойной розетки — это ясно показывает, что это специальная розетка для одного прибора, а не универсальная розетка для подключения чего угодно.

Другие насадки для вытяжки

Одна из самых больших ошибок при работе с вытяжкой — большой размер — даже «коммерческая» плита в жилом доме не нуждается в вытяжке коммерческого размера, способной высасывать более 500 кубических футов воздуха из дома. Имейте в виду, что коммерческая вытяжка используется 6-12 часов в день, кухонное оборудование под ней используется непрерывно в течение всего этого времени и должно соответствовать стандартам OSHA по воздействию дыма от приготовления пищи в течение всего этого времени.
