Труба для вытяжки: Трубы для вытяжки: выбор пластиковых вентиляционных труб

Содержание

диаметр вентиляционной трубы для кухонного воздуховода, пластиковый раструб

Содержание:

Предназначение вентиляции – обеспечение нормальной циркуляции воздуха в жилых помещениях с целью предотвращения распространения неприятных запахов, частиц пыли и жира, болезнетворных бактерий. Поэтому система вентиляции – неотъемлемая часть любого современного дома; в состав контура воздухообмена входит и кухонная вытяжка. Об особенностях вентиляционных труб для вытяжки, их разновидностях и правильном монтаже будет рассказано далее.


Несколько слов об обустройстве воздуховода

Отработанный воздух из помещений может выводиться с помощью каналов вентиляции (пролегающих в квартирах) или просто наружу, через существующие в стенах зданий отверстия для вентиляции.

Строительство частного дома можно заранее распланировать так, чтобы канал кухонной вытяжки находился непосредственно над местом, где в будущем встанет плита. Если же речь идёт об однотипных жилых помещениях многоквартирного дома, зачастую на удобное расположение вентиляционных ходов рассчитывать не приходится.


В таком случае наиболее логичным решением будет являться монтаж трубы для кухонной вытяжки. Это изделие будет соединять выпускное отверстие установленной над печью вытяжки с ходом канала вентиляции, делая возможным непрерывное и герметичное функционирование контура воздухообмена.

В целом, использование такой трубы позволяет разместить электропечь в любом месте относительно канала вентиляции, однако всё же рекомендуется по возможности устанавливать плиту как можно ближе, иначе потребуется проводить пластиковую трубу для кухонной вытяжки большей длины, что повлечёт необходимость использования дополнительного крепежа, изгибания изделия или установки поворотных фитингов (уголков). Всё это снижает эффективность сконструированного контура и ведёт к повышению показателей шума.

Разновидности вытяжных труб

Трубы воздуховода для вытяжки подразделяются на два типа:

  • изделия пластика с гладкой поверхностью;
  • гофрированная продукция (изготавливается из полужёсткого алюминия или пластмассы).

Характеристики пластиковых труб

Такая продукция бывает двух видов сечений: круглого и прямоугольного. Принято считать, что трубы с прямоугольной геометрией не так бросаются в глаза, как аналогичная продукция круглого сечения.

В большинстве случаев те и другие изделия пропускают поверх кухонных шкафов – напольных или обычных, поскольку в этом случае трубы будут незаметны.


Для правильного монтажа на кухне пластиковой трубы для вытяжки потребуется дополнительно приобрести не менее трёх переходников, по форме напоминающих букву «Г»; кроме того, переходники с вытяжки и для вентиляции (учитывая наличие раструба для вытяжки). Монтаж всех частей трубопровода осуществляется с использованием герметика.

Плюсы полимерных труб для кухонной вытяжки:

  • обеспечивают наилучшее шумоподавление во время работы системы;
  • их внутренняя поверхность гладкая, не имеет щелей, на которых могут оседать жир, пыль и другие загрязнения.

Характеристики гофрированных труб

Как следует из названия, поверхность труб для вытяжки такого вида покрыта характерными складками.

При монтировании трубопровода гофрированную трубу необходимо как можно сильнее растянуть, чтобы в складках на внутренней поверхности будут оседать твёрдые частицы, находящиеся в поступающем воздухе. Кроме того, во время работы устройства при наличии внутри труб даже небольших перегородок показатель шума сильно повышается. Читайте также: "Как используется гофрированная труба для вентиляции, особенности производства и устройства".


Крепятся гофрированные трубы для вытяжки на кухне посредством специальных хомутов и решёток с фитингами.

Среди достоинств изделий такого типа можно отметить простоту обустройства вытяжного контура и возможность обойтись без дополнительной поворотной арматуры. Помимо прочего, гофрированные трубы обычно стоят немного дешевле полимерных (прочитайте также: "Использование гофрированной трубы для вытяжки – преимущества и недостатки").

Подбор диаметра и типа изделий для обустройства вытяжки

Диаметр вытяжной трубы кухонной вытяжки должен быть не меньше, чем сечение выходного отверстия самого устройства, в противном случае не только снижается производительность вытяжки, но и повышается показатель шума и за счёт возросшей нагрузки на мотор возникает угроза преждевременной поломки устройства (детальнее: "Как выбрать диаметр трубы для вытяжки – характеристики вентиляционных труб").

Однако в случае, если сечение канала вентиляции меньше, чем аналогичный показатель выхода вытяжки, монтаж трубы большего сечения смысла не имеет.

Следует помнить, что каждый последующий поворот внутреннего прохода трубопровода на 90° приводит к снижению эффективности воздухозабора на величину до 10%, а если угол поворота острый, то возникает вероятность неправильного движения смеси газов, приводящего к превышению допустимой нагрузки на мотор вытяжки.


Руководствуясь этими соображениями, не следует создавать чрезмерно длинный вытяжной контур с лишними изгибами и поворотами.

Независимо от диаметра трубы кухонной вытяжки, средством избежать проникновения в обустроенную систему воздуха из канала вентиляции являются обратные клапаны.

Эти устройства классифицируются на:

  1. Плёнчатые.
  2. С пластиковым диском на оси.

Ось клапана располагают вертикально относительно пола; если это условие не соблюдено, диск устройства будет хлопать.

Чтобы предотвратить сбой естественного движения воздуха в помещении, необходимо на выходе вентиляционного канала зафиксировать комбинированную решётку, которая сверху имеет патрубок, соответствующий диаметру трубы для вытяжки на кухне, а снизу – несколько отверстий для процесса естественной вентиляции.


Нужно также понимать, что с точки зрения КПД лучшая длина вытяжного контура – до 3 м. При увеличении этого значения на каждый последующий метр коэффициент будет уменьшаться на 5-10%.

Наилучшей формой трубы следует признать круглую, с гладкой внутренней поверхностью, как обладающую наименьшим аэродинамическим сопротивлением. Кроме того, выходные отверстия вентиляции и вытяжки тоже круглые, и использование труб прямоугольного профиля также повышает сопротивление системы, что приводит к перегрузке мотора.

Скрытие вытяжных труб

Кроме самого простого способа – провести контур поверх кухонных шкафов – есть ещё несколько простых решений:

  1. В случае, если в помещении кухни планируется или уже производится установка подвесного потолка (из гипсокартона, двухуровневого, натяжного), можно спрятать трубы между слоями конструкции или поверх уровня нового потолка (прочитайте: "Как спрятать трубу от вытяжки – хитрости маскировки вентиляционной трубы").
  2. Если ремонта в ближайшее время не предвидится, можно купить декоративный короб из пластмассы. ассортимент таких изделий достаточно широк, в них могут быть дополнительно установлены вспомогательные элементы, например, светильники. Такое решение может быть не только красиво, но и полезно.
  3. Есть возможность выбрать встраиваемую вытяжку, установленную в кухонной мебели. Такая конструкция может быть или полностью скрытой, или выдвигающейся по время работы электрической печи.
  4. Самый простой вариант, требующий меньше всего дополнительных затрат, это окрашивание труб вытяжки в цвет, гармонирующий с оттенком стен кухни. Кроме того, если есть желание проявить фантазию и поэкспериментировать, можно различными способами украсить трубу, сделав из неё привлекательный предмет интерьера. Единственное ограничение – целостность изделия не должна пострадать.

В большинстве случаев трубы для отведения воздуха покупают вместе с вытяжкой, можно найти и готовые комплекты этих изделий.

Как бы то ни было, при внимательном выборе и аккуратном монтаже вытяжной контур будет служить долго и безотказно.

Трубы для вытяжки на кухне: какие варианты подбирать?

Главные качества воздуховодов

Принцип монтажа вытяжки, последующего подключения, соединения с воздуховодом ограничивается действиями: располагаете проделанным отверстием в стене (в наличии собственный дом), предлагается вывести в проделанное отверстие вентиляции трубопровод. При работе газовой, электрической плиты устройство выполнит удаление ненужных паров, угарного газа.

Попробуйте прикинуть, в какое место установить кухонную плиту, отверстие для вытяжки находится в неудобном для прокладки месте. Потребителю понадобилось поставить плиту в дальнем углу комнаты, отверстие (воздуховод) располагают на удалении, предполагается применить единственное решение, помогающее решить подобные ситуации: трубы вытяжки, позволяющие отвести пары наружу.

Установка платы, вытяжки проводится по возможности с противоположной стороны канала вентиляции, иначе потребуется монтаж длинного трубопровода: напрямую изменяет коэффициент полезного действия, повышает шумовой порог (звуковое давление, децибелы).

Разновидности труб

Трубы разнятся материалом:
  1. Гладкий пластик.
  2. Гофрированные трубы, представляющие собой полужесткие алюминиевые соединители. Пластиковые гибкие подводки сконструированы подобием шланга пылесоса с металлическим армированием, полимерным шнуром, свернутыми спиралью.

Рассмотрим особенности обеих сетей.

Пластиковые воздуховоды. Представленные каналы круглого, прямоугольного сечения. Прямоугольная труба менее заметна в помещении. Подобные принято ставить в виде «запуска» над кухонными шкафами, частично скрывают воздуховод. Решились на покупку пластиковых труб, не забывайте приобрести пару Г-образных переходников. Приобретаются количеством 2-3 штуки. Целесообразно купить переходничок к вытяжке, второй – к каналу вентиляции.

Закрепление, герметизация соединений воздуховода выполняется при наличии соответствующих изоляционных средств (силиконовый клей, подойдет сантехнический).

Пластик дает монтажнику неоспоримые преимущества:

  1. Сводит к минимуму риски повышенного шума.
  2. Вытяжная труба, покрытая антистатиком, перестает собирать пыль.

Труба вытяжки из гофры закрепляется с помощью хомутков, решеток. Подобные конструкции оснащаются фитингами.

Старайтесь брать диаметр, соответствующий отверстию вытяжки (например, 125 мм), избегая необходимости докупать переходники. Если решились приобрести гофрированный воздуховод, после прихода домой хорошенько потяните каркас, сжатая трубка снабжена множеством складок. Преимущества: относительно простой монтаж, дешевое приобретение. Подобные системы не требуется оснащать переходниками, в противовес пластиковым.

Оцинкованная труба позволит получить гарантию: протяженный срок эксплуатации не позволит внутренности канала покрыться ржавчиной. Сегодня заявленный вид материала присутствует в сварных, фланцевых, бесфланцевых системах воздуховодов.

Выбираем диаметр, конструкцию

Главным правилом подбора необходимого размера трубы срез воздуховода не должен быть меньше диаметра вентиляционного отверстия. Иначе система труб повышает шумность работы, увеличивая нагрузку двигателя системы. Падает эффективность, использовать монтаж нерационально. «На выходе» потребители получают негодную работу с плохим КПД. Иногда «подход» ускорит выход из строя вытяжки.

Составление секций воздуховода для удаления паров избегает образования углов. Лишний прямой изгиб (90 градусов) канала снижает коэффициент полезного действия на 10-15%. Учтите два момента:

  1. Избегайте сооружать длинный канал. Плита стоит далеко – придумайте другой способ, позволяющий переместить конструкцию ближе.
  2. Избегайте изгиба острее 90 градусов, рождает проблемы с оттоком воздуха: перегрузка мотора.

Трубопровод для вытяжки защищайте против обратной тяги. Выполняется посредством обратных клапанов, представленных двумя типами:

  1. Пленчатые клапаны.
  2. Пластмассовые диски.

Выясняя подробности, рекомендуется спрашивать консультантов, рекламирующих товар.

Советы по маскировке

Сегодня распространенный вид маскировки – кухонные шкафы, за которыми принято проводить воздуховод. Портал «ВашТехник» предлагает посетителям ряд приемлемых вариантов, помогающих спрятать трубы, избегая портить интерьер кухни.

  1. Желаете оборудовать в помещении натяжной потолок, целесообразно попросить работников-монтажников об услуге выполнения специального короба (шкафа, фальш-потолка) под плоскую трубу вытяжки.
  2. В отдельных случаях после установки труб можно приобрести специальный пластиковый короб. Производители предлагают выгодные варианты, наполняющие каталоги продукции. Компании, занимающиеся установкой потолков, предложат вмонтированные в гипсокартон точечные светильники: системы давно вошли в обиход современной кухни.
  3. Далее – разные виды встроенных вытяжек, выполняющиеся в каркасе кухонной мебели. Подобно встроенной бытовой технике, системы труб располагаются в «коробках» кухонной мебели, помогает скрыть систему, сохраняя приятный внешний вид.
  4. Последним вариантом (когда предложенные отпали) назовем тривиальную покраску труб, согласно цветовым решениям интерьера. Потребители добивались интересных результатов: декорации труб становились частью удачных дизайнерских решений.

Помните, современные производители по совместительству предлагают покупку труб, вытяжек комплектом. Системы поставляются однотипными, излишне маскировать трубу. Обращайте внимание на качественные модели, проверенные отзывами, выверенные ценовой политикой, полезные, согласно уровню предпочтения потребителей.

как выбрать, виды (по материалу, форме, диаметру), особенности монтажа

Нельзя представить современную кухню без вытяжки. Это исключительно полезный прибор.

Результаты его работы ощущает каждый проживающий в квартире. Если агрегат барахлит и работает неправильно, то даже в соседних помещениях начинает ощущаться характерный запах, что, конечно же, не добавляет комфорта.

Этот блок, как правило, соединяется с вентиляционной шахтой специальным патрубком. Это не менее важная часть системы, отвечающая за удаление из кухни отработанного воздуха.

Таким образом, труба для вытяжки должна соответствовать определенным стандартам, чтобы правильно функционировать.

Отличия кухонной вытяжной системы от вентиляции

Общедомовая вентиляционная схема спроектирована таким образом, чтобы минимизировать затраты на ее постройку и эксплуатацию. Приточная и выпускная части общей системы должны работать, опираясь на элементарные физические законы.

Уличный воздух втягивается в приточные каналы за счет разницы температур внутри дома и за его пределами. Он нагревается, обогащаясь вредными для человека веществами и выходит наружу через выпускные воздушные шахты.

Этот процесс происходит постоянно естественным путем.

Скорость воздухообмена при таком подходе не высокая . Ее хватает лишь на обновление воздушных масс в жилых комнатах, где загрязнение невелико.

Другое дело кухонный блок. В этом помещении высокая концентрация копоти, сажи и канцерогенов в воздухе из-за постоянной готовки.

Чтобы полностью оздоровить кухонную атмосферу, естественной вентиляции требуется помочь. Эту функцию и берет на себя прибор по очистке воздуха.

Вентилятор внутри прибора обеспечивает увеличение скорости воздухообмена. Загрязненный воздух, попадая в воздуховод для вытяжки, выбрасывается в общую выпускную шахту и затем в атмосферу.

Виды воздуховодов для вытяжек

Главные критерии классификации разновидностей воздуховодов для кухонной вытяжки следующие:

  1. Форма. Она оказывает существенное влияние на пропускную способность.
  2. Материал. Рукава изготавливаются из разных материалов. Каждый вариант имеет свои преимущества и недостатки.
  3. Жесткость секций. Имеет большое значение при монтаже.

Приведенные выше классификационные признаки помогут выбрать из каталога вариант воздухопропускного патрубка, который идеально подойдет для конкретного помещения. Они заслуживают более подробного рассмотрения и анализа.

Материал изготовления

При изготовлении воздухопропускных сегментов, которые будут работать в кухонном пространстве, очень важно учитывать правила противопожарной безопасности. Иными словами, необходима устойчивость к высокотемпературному воздействию.

Данному требованию отвечают металлические трубы и изделия из некоторых видов пластика.

Среди металлических модификаций чаще всего используются алюминиевые гофрированные и стальные оцинкованные. Гофра из алюминия обладает следующими достоинствами:

  • малый вес;
  • простота монтажа;
  • устойчивость к температурному воздействию;
  • дешевизна.

Имеются и недостатки:

  • не очень презентабельный внешний вид;
  • невысокая прочность;
  • возможно образование конденсата.

Стальные оцинкованные короба были широко распространены в недалеком прошлом. В последнее время они все реже применяются для бытовых нужд, но тем не менее остаются востребованными.

Плюсы вентиляционных коробов из этого материала очевидны:

  • гладкие стенки не гасят скорость воздушного потока и препятствуют осаждению пыли и образованию нагара;
  • соответствие нормам противопожарной безопасности;
  • высокая механическая прочность;
  • бюджетная ценовая категория.

Минусы:

  • большой вес;
  • необходимость надежного крепежа;
  • сложность герметизации соединений;
  • при работе материал резонирует.

Короба-каналы из пластика все больше завоевывают рынок.

Для выпускных сегментов подходят трубы из ПВХ, полипропилена и фторопласта.Встречаются модификации из полиэтилена низкого давления и стеклопластика.

В целом изделия из пластика имеют следующие преимущества:

  • гладкая внутренняя поверхность не позволяет осаждаться загрязняющим веществам и не уменьшает скорость воздушного потока;
  • малый вес;
  • неподверженность коррозии;
  • удобство монтажа;
  • эстетичный внешний вид;
  • бесшумность работы.

Недостатки:

  • при перегреве (выше 160 °С) могут выделяться вредные вещества;
  • при монтаже требуется много различных переходников и соединителей, которые стоят не дешево .

Достоинства пластиковых коробов перевешивают недостатки. Применение их оправдано и безопасно.

Форма

Самыми востребованными моделями труб для кухни являются прямоугольные и квадратные воздухопроводящие сегменты.

Их популярность обусловлена тем, что такие изделия легко смонтировать прямо над настенными шкафчиками мебельного гарнитура. Трасса не будет привлекать внимание.

В то же время воздуховод такой формы имеет достойный внешний вид и подходит для помещений с любой высотой потолка.

Отдельно следует выделить плоские трубы для вытяжки. Они представляют собой разновидность прямоугольных воздуховодов.

Такой вариант больше других подходит для скрытого монтажа на кухне. Эти секции выпускаются в трех вариантах:

  1. 110 × 55 мм при производительности вытяжки не более 300 м3/час.
  2. 120 × 60 мм при объеме проходящего воздуха до 350 м3/час.
  3. 206 × 60 мм для высокопроизводительных приборов, до 1000 м3/час.

Каналы круглой формы характеризуются самой высокой пропускной способностью. Однако их практически невозможно установить в помещениях с низкими потолками.

Габариты этих изделий достаточно велики. Минимизировать описанный недостаток производители пытаются, выпуская овальные секции.

Это делает монтаж более удобным.

Конфигурация

Под конфигурацией в данном случае понимается жесткость воздуховыводящих элементов. Можно выделить гибкие модели в виде гофротруб, произведенных из разных материалов.

Жесткие каналы выпускаются в виде прямых секций, которые соединяются при помощи специальных аксессуаров.

Из мягких гофроканалов наиболее часто используются алюминиевые воздуховоды. Конкуренцию им составляют модели из пластика, доля которых на рынке постоянно увеличивается.

Гофрированные воздуховоды для вытяжки хороши там, где мало свободного пространства или сложная конфигурация воздушной трассы. Они могут сгибаться и растягиваться, огибая любые неровности.

Но нужно помнить, что сильные перегибы канала и неровности внутренних стенок снижают производительность конструкции.

Жесткие сегменты, имеющие гладкие стенки, лишены этого недостатка. Они могут иметь довольно сложную форму благодаря штатным соединителям и углам поворота.

Это относится как к металлическим, так и к пластиковым изделиям.

Расчет диаметра

Вытяжные трубы не могут быть произвольного сечения.

Их диаметр следует подбирать в соответствии с требованиями СНиП 41-01-2003.

Для нормальной жизнедеятельности в комнате более 20 м2 на каждого человека требуется 30 м3 свежего воздуха в час. Если площадь меньше, то на каждый квадратный метр положено обновление 3 м3 воздуха в течение часа.

Вместе с тем диаметр трубы для вытяжки на кухне должен быть таким, чтобы поток отработанных воздушных масс двигался со скоростью более 3 м/с. Тогда диаметр воздуховода можно определить с помощью следующей формулы: S = 0,9 × L, где S – диаметр, а L – скорость движения воздушных масс.

Размеры выпускных отверстий вытяжных агрегатов и, соответственно, выводящих секционных сегментов в достаточной степени стандартизированы. Диаметр меняется в пределах 100-160 мм.

Толщина стенок не может быть менее 0,5 мм.

Выбор трубы для вытяжки

Труба под вытяжку на кухню должна выбираться по следующим критериям:

  1. Металл или пластик? На самом деле для нормальной работы выпускного патрубка не имеет значения, какой материал использован для изготовления. Важнее правильная прокладка рукава с соблюдением всех требований.
    Надо отметить, что металлический гофрированный рукав стоит несколько дешевле изделий из пластика. Зато пластиковые воздуховоды имеют более достойный внешний вид. Какой из них выбрать, пусть решает хозяин.
  2. Длина трассы должна быть не более 3 м. Только тогда работа будет максимально эффективной. Следует знать, что каждый изгиб или поворот снижает производительность системы на 10%. Например, если требуется повернуть пластиковый воздухопровод на 900, то лучше сделать это, поставив два угла по 450. Плиту или варочную панель следует располагать по возможности как можно ближе к вентиляционной шахте кухонного помещения.
  3. Требуемый диаметр воздуховода обычно указан в документах, которые прилагаются к агрегату для очистки воздуха. В любом случае он должен быть таким же, как выпускной патрубок прибора. Если диаметр будет больше, то существенно увеличивается износ двигателя и снижается эффективность работы.
  4. Воздухопропускной рукав может иметь любую форму. Если она отличается от формы выпускного патрубка на верхней панели прибора и вентиляционного отверстия шахты вытяжной вентиляции, то для подсоединения используются специальные переходники. Их нужно приобрести отдельно.

Таким образом, можно подобрать размеры выводящих труб так, чтобы принудительная вентиляция на кухне работала как положено, удаляя весь загрязненный воздух.

Правила монтажа воздуховодов

Монтаж воздуховода для кухонной вытяжки следует начинать с проектирования трассы. После определения места, где будет располагаться вытяжной агрегат, намечается линия до входа в общедомовую выпускную шахту.

При этом нужно добиться минимизации изгибов будущего воздухопроводящего рукава. Чтобы не падала производительность системы, перегибы должны иметь тупой угол.

При углах менее 900 вероятно возникновение обратной тяги.

Для подсоединения воздухопроводящих элементов к выпускной шахте вентиляционная решетка должна иметь две зоны с отверстиями. Одно предназначается для рукава принудительной вентиляции, а другое, обеспечивает работу естественной системы вентиляции.

Установку воздуховода на кухне нетрудно осуществить своими руками. Алюминиевая гофра крепится к выпускному патрубку прибора для воздухоочистки обычным хомутом.

Затем ее укладывают по намеченной линии с максимально возможным растяжением. Это делается для того, чтобы исключить провисание.

Далее при помощи хомута осуществляется подсоединение к вентиляционной решетке.

Трасса через каждые 0,5-1,0 м крепится к стене.

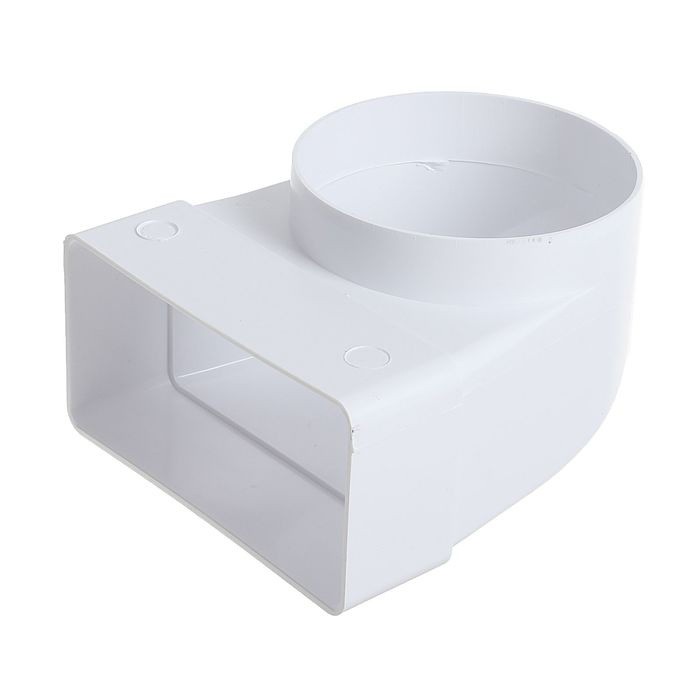

Пластиковые секции собираются с помощью соединителей и углов, количество которых определяется при проектировании. Все стыки тщательно герметизируются.

Для стыковки с фланцами выводов на вытяжном приборе и вентиляционной вытяжной решетке при необходимости используются соответствующие переходники.

Как спрятать воздуховод кухонной вытяжки

Существует много вариантов монтажа, при которых воздухопроводящий рукав не портит интерьер. Удобнее всего проложить трассу на кухне поверх настенных шкафчиков мебельного гарнитура.

Там проводящий сегмент будет практически не виден.

Спрятать воздухопроводящую систему можно за подвесной потолок на этапе проведения капремонта помещения.

Гофрированный рукав нетрудно скрыть в специально построенном коробе из гипсокартона, идущем вдоль всей стены. Пластиковые элементы можно выкрасить в любой цвет, который подходит к цветовому решению для данной кухни.

В заключении

Воздуховоды для кухонного помещения – это неотъемлемая и важная часть системы принудительной вентиляции в кухонном блоке. Они обеспечивают выведение загрязненных воздушных масс и препятствуют попаданию ее обратно.

Выбирать модель воздухопровода лучше с учетом нюансов, которые освещены в данной статье. Тогда система прослужит долгие годы без сбоев и поломок.

Как выбрать воздуховоды (трубы) для вытяжки на кухне

После приобретения вытяжного устройства на кухню, его нужно установить к отверстию вентиляционного колодца, согласно санитарным нормам и соблюдением эстетики. Для выполнения этих задач должна быть установлена труба для вытяжки. Далее в статье рассмотрим все нюансы при выборе и монтаже воздуховода при подсоединении кухонной вытяжки.

Требования к воздуховодам

Все технологические условия указаны в нормативных актах, например, в ГОСТ 12.4.021-75 ССБТ» Системы вентиляционные». А также они могут разрабатываться отдельно проектировщиками для непосредственного дома. Главной задачей при этом является удаление отработанного воздуха. Производительность воздушных каналов в данном случае складывается из трех составляющих: прочности трубы для отвода воздуха, ее конфигурации и диаметра. Система воздушного распределения должна пропускать необходимое количество воздуха при соблюдении некоторых требований:

  • непроницаемость трубы;
  • наименьшие утечки воздуха;
  • скорость удаляемого воздуха с соответствием СНиП;
  • уровень шума не выше санитарных норм;
  • теплоизоляция (в случае необходимости).

А также при монтаже нужно минимизировать пространство, на котором устанавливается воздуховод для вытяжки. От влияния непосредственных условий затем подбирается форма трубы, материал и диаметр.

Виды и отличия воздуховодов для вытяжек

Воздушные отводы для грамотного функционирования вытяжки существуют разные. Они производятся из различного материала и могут быть всякой формы. Все воздуховоды для вытяжек, в основном, делятся на жесткие и гибкие виды. Естественно, от этих параметров напрямую зависит их производительность и общая стоимость. Проанализируем более детально их характеристики и типы.

Особенности и преимущества металлических гофрированных воздуховодов

Гибкие (гофрированные) воздуховоды для вытяжки являются наиболее популярными при установке вытяжки от плиты. Обычно они делаются из алюминия, но иногда встречаются и из стали.

При этом они имеют следующие преимущества:

  • их можно установить под всяким углом;
  • в случае необходимости они растягиваются до определенной длины или сжимаются.
  • имеют небольшую стоимость.

В то же время надо иметь в виду, что немало у гибких труб и минусов:

  1. Гофр, не полностью вытянутый, создает большое сопротивление воздушному потоку. И это в результате может влиять на эффективность всей вытяжки (примерное уменьшение производительности на 5-10% от каждого метра длины). Поэтому не рекомендуется проводить отвод газов от плиты посредством гофрированного рукава более 3 метров.
  2. Такие трубы быстрее загрязняются и портят эстетику на кухне. Часто приходится их прикрывать «облицовкой», на что требуются дополнительные расходы и пространство.
  3. Алюминий, из которого изготовлены гофрированные трубы, сам по себе является непрочным материалом. При небрежном пользовании на нем легко нанести вмятины, проколы и другие механические повреждения.

К тому же этот металл очень теплопроводный, следовательно на такой трубе зачастую скапливается конденсат.

Особенности и преимущества пластиковых воздуховодов

Все вентиляционные трубы пластиковые для вытяжки изготавливаются из разного материала: ПВХ, фторопласта и полипропилена. Трубы такого исполнения выделяет простота при соединении и идеальная внутренняя поверхность. Также такие воздушные каналы для вытяжки подразделяют по форме трубы, которая бывает как круглой, так и квадратной.

Особенности изделий различных конфигураций:

  • изделия квадратной формы легче спрятать над навесным потолком;
  • трубы круглого сечения имеют наилучшую пропускную способность и минимальный уровень шума.

Разумеется, пластиковый воздуховод для вытяжки имеет более высокую цену, но его качество оправдывает расходы.

Какой вариант лучше

При выборе канала для вытяжки можно остановить свой выбор на любой отводной трубе – это решение не является критичным. В случае грамотного расчета трубы, вытяжка будет функционировать в любом случае.

При подборе необходимо иметь в виду лишь некоторые нюансы:

  1. Простота при установке. Здесь лучше купить гофрированную трубу из алюминия.
  2. Эстетика. В связи с этим пластмассовые изделия явно выигрывают. Хотя гофр также можно декорировать.
  3. Стоимость. Тут гофр явно выигрывает.

Из этих соображений можно сделать вывод: если тянуть воздуховод нужно на расстоянии до 3 метров, то целесообразнее применять гофрированную трубу. Если же плита установлена больше этого расстояния, то в качестве канала для отвода воздуха лучше использовать пластик.

Как выбирать диаметр для труб

Основная проблема при выборе воздуховода – это не ошибиться с размером по сечению у трубы. Прежде всего, нужно учитывать, чтобы диаметр канала для отвода отработанного воздуха не был меньше диаметра отверстия в вентиляционном колодце.

В противном случае, если вентиляционная труба для вытяжки подобрана с меньшим диаметром, будет создаваться дополнительное сопротивление. И в итоге производительность вытяжки ощутимо уменьшится. Исходя из этого, специалисты рекомендуют подбирать трубу согласно отверстию в вентиляционный колодец.

Порядок установки трубы от вытяжки до вентиляционного колодца

Работа вытяжки во многом зависти от правильного монтажа воздуховода до вентиляционного колодца.

При прокладке трубы необходимо учитывать, что:

  1. Изгиб трубы под 90 градусов отнимает около 10% от производительности вытяжной системы, а если он меньше, то это часто является причиной для обратной тяги.
  2. Нельзя делать более трех поворотов трубы под прямым углом. Если же без дополнительных изгибов не обойтись, то делать их нужно под углом больше 90 градусов.
  3. Желательно устанавливать трубу не более 3 метров, помнить при этом о снижении производительности от каждого метра на 5-10%.

Монтаж воздуховода для отвода угарного газа, как правило, производится после установки самой вытяжки.

Методы декорирования трубы от вытяжки

Зачастую при установке воздушного канала для вытяжки принимается решение о декорировании воздуховода, чтобы не нарушать общий интерьер на кухне.

Для этого существует несколько способов:

  1. Короб из гипсокартона. Здесь вокруг канала устанавливается вначале обрешетка, затем на нее крепятся плиты из гипсокартона. В дальнейшем короб обделывается под общий интерьер. Этот метод хорошо устраняет проблему по эстетике, но он неудобен в случае, если нужно будет вскрывать трубу по какой-либо причине.
  2. Корпус пластмассовый. В магазинах продаются специализированные короба для декорирования гофрированного воздуховода. Такой декор является наиболее простым аналогом короба из гипсокартона.
  3. Установка над натяжным потолком. При принятии такого решения, воздушный канал монтируется от вытяжки наверх и прячется среди потолочных конструкций. Часть воздуховода от вытяжки до потолка прикрывается облицовочной плитой или остается неприкрытой, по усмотрению хозяина. Недостатком такого варианта является то, что проводить трубу можно лишь до ремонта. То есть, после натяжения потолков спрятать воздуховод таким методом будет невозможно. А также в случае профилактического ремонта канала вначале придется разобрать навесной потолок.
  4. Установка единого комплекта. В этом случае нужно заказать или сделать своими руками навесной шкаф под размер вытяжки до потолка. В нем спрячется и устройство для отвода угарного газа, и воздуховод. Минусом такого декора является то, что скрадывается место под всякие кухонные принадлежности.
  5. Навес на шкафчик. Здесь применяется предыдущий способ, только в бюджетном варианте. Навесной шкаф изготавливается или заказывается не до самого потолка, затем на него устанавливается декоративная панель под общий интерьер на кухне. Этим методом скрывается труба, идущая вверх от вытяжки до отверстия вентиляционного колодца.
  6. Монтаж воздуховода рядом со стеной над навесным кухонным гарнитуром. В таком случае, обычно шкафчики навешиваются достаточно высоко, и тогда канал над ними не будет видно.
  7. Покраска. Данный метод является самым дешевым и простым вариантом, для чего нужно лишь выкрасить трубу в тон интерьера.

Установка воздуховода от вытяжки на кухне

После того, как вытяжка повешена на определенной высоте (70 или 80 см, в зависимости от плиты), приобретен нужный по диаметру воздуховод, нужно правильно его установить. Монтаж пластикового и гофрированного воздуховода на кухне вполне можно выполнить своими руками.

Рассмотрим пошагово весь алгоритм действий:

Шаг №1. Разметить путь установки трубы, и узнать расстояние всякого прямого участка. Иметь в виду прокладывание горизонтальных элементов над шкафами. Если принято решение проводить коммуникацию гофрированной трубой, то нужно узнать всю ее длину.

Шаг №2. Надеть воздуховод на патрубок вытяжного устройства, для этого предварительно ввести конец трубы через технологическое отверстие в корпусе вытяжки. Если проводится гофр, то труба стягивается хомутом.

Шаг №3. Подготовленные по определенной длине отрезки из пластиковых труб, соединить с помощью муфт и отводов.

Шаг №4. Вмонтировать в отверстие вентиляционного канала специальную решетку с патрубком, для чего их нужно предварительно приобрести в магазине.

Шаг №5. Подсоединить трубу к патрубку, проверить надежность соединенной сети, а также точность в горизонтальной и вертикальной плоскости. При горизонтали желательно соблюдать небольшой уклон в сторону вытяжки.

Шаг №6. Сделать завершающую сборку в случае, если трубы собраны без манжетов: разъединить элементы труб, промазать их концы силиконовым герметиком и вновь собрать.

Шаг №7. Части воздуховода, идущие горизонтально по стене, нужно зафиксировать специальными хомутами на расстоянии 1 м, а у гофра через 0,5 метра. Делается это для того, чтобы избежать провисания.

Шаг №8. Проверить тягу. Для этого поставить на плиту кастрюлю с водой с открытой крышкой, включить вытяжку. После закипания все испарения должны уходить вверх.

В том случае, когда на кухне смонтирована вытяжка с мощным вентилятором, и в ней не предусмотрен клапан, может возникнуть обратная тяга из вентиляционного колодца. Это относится к вытяжкам с производительностью более 650-750 м³ в час. Чтобы этого не происходило, нужно на горизонтальном участке в тройнике воздуховода перед вентиляционным колодцем установить обратный клапан. Если воздуховод устанавливается в частном доме, то такой прибор врезается снаружи.

В вентиляционной системе воздуховоды являются неотъемлемой частью, и за ними также нужен профилактический осмотр. В процессе эксплуатации у него может нарушиться герметизация или уменьшиться отверстие из-за налипших отложений. Поэтому нужно обязательно следить за техническим состоянием.  И тогда на кухне не будет неприятностей из-за посторонних запахов, а значит, всегда будет комфортная атмосфера.

видео-инструкция по монтажу своими руками, как спрятать, цена, фото

Вытяжка – один из самых полезных приборов на кухне, позволяющий поддерживать воздух в комнате чистым и свежим. Ее производительность напрямую зависит от того, насколько верно подобран труба для вытяжки. О том, каким бывает воздуховод и о материалах, из которых он изготовлен, а также о том, на что обратить внимание при выборе трубы мы расскажем в нашей статье.

Без правильно выбранного воздуховода эффективность вытяжки уменьшается

Виды воздуховодов: преимущества и недостатки материалов

Выбор вытяжки для кухни – это не проблема. В наши дни существует множество моделей от десятков производителей. Но что делать в том случае, когда вентиляционный канал в кухне расположен поодаль от места расположения плиты? А ведь именно над плитой следует монтировать кухонную вытяжку. В этой ситуации вам пригодится специальная труба для кухонной вытяжки.

Трубы для вытяжки могут отличаться не только формами и размерами, но и материалами

Трубы, предназначенные для выведения воздушного потока из кухни, могут изготавливаться из алюминия или пластика. Оба эти варианты обладают своими преимуществами и недостатками, с которыми следует ознакомиться прежде чем покупать изделие. Давайте остановимся на этом моменте подробнее.

Алюминиевые

Гофрированная труба для кухонной вытяжки (в народе называемая «гофра») изготавливается из полужесткого алюминия. Внешне она похожа на мех гармошки, который при необходимости можно растянуть до необходимых размеров.

Гофрированные трубы производят из полужесткого алюминия

Преимущества. Главное достоинство гофры – легкость ее монтажа, которая достигается за счет возможности изгибать элемент под любым углом. Выпускается труба с различными видами сечения, что позволяет подобрать вариант для любой конфигурации вытяжки. Материал способен легко выдержать температуру до 250 градусов, что делает его устойчивым к плавлению и возгоранию.

При необходимости размер гофры можно подкорректировать обычными ножницами

Недостатки. Один из главных минусов гофры – ее непривлекательный внешний вид, который способен испортить даже самый изысканный интерьер. Наличие множества складок провоцирует обильное скопление на поверхности пыли и грязи, удалить которые весьма проблематично. Стоит также помнить, что единожды растянув гофру на всю ее длину, собрать ее в гармошку обратно будет очень сложно. При повторной сборке конструкции может нарушиться герметичность соединения.

Внешний вид гофры может значительно испортить интерьер

Пластиковые

Пластиковая труба на вытяжку на кухню представляет собой гладкую жесткую конструкцию, сечение которой выполнено в форме прямоугольника или круга.

Пластиковые трубы изготавливаются с круглым или прямоугольным сечением

Преимущества. За счет гладкой поверхности пластиковые трубы не накапливают загрязнения, к тому же мыть их своими руками очень просто. Такие конструкции не издают шума в процессе работы, замаскировать их не составит труда. Пластик достаточно прочен и устойчив к высокому уровню влаги, который царит на кухне.

Для установки пластикового воздуховода придется докупить дополнительные уголки и запчасти

Недостатки. Достаточно высокая цена в сравнении с алюминиевыми аналогами. Помимо этого, монтаж пластиковой трубы производится не так просто, как у гофры. В процессе необходимо будет использовать дополнительные переходники и угловые элементы, которые помогут соблюсти герметичность всех соединений.

Выбор размера и диаметра воздуховода

Правильный расчет трубы воздуховода – такой же важный момент, как и подбор материала и типа конструкции. Ошибка в подсчетах может значительно снизить продуктивность работы вытяжки, увеличить уровень шума при ее эксплуатации, повысить нагрузку на функциональные элементы прибора. Все это может привести к поломке вытяжки и ее дорогостоящему ремонту.

Неправильно выбранный размер воздуховода снизит продуктивность вытяжки

Чтобы подключение воздуховода прошло успешно, необходимо учесть следующие нюансы:

  • Диаметр. При выборе диаметра воздуховода в первую очередь необходимо опираться на диаметр патрубка вытяжки. Труба не должна быть меньше его по размерам, желательно точное совпадение. В том случае, если вентиляционный канал дома имеет меньший диаметр, нежели отверстие вытяжки, то устанавливать воздуховод большего диаметра просто не имеет смысла.

Размер воздуховода может немного превысить диаметр вентиляции, но никак не быть меньше его

Минимальный показатель данного параметра составляет 80 мм. Благодаря тому, что размерный шаг составляет 10 мм (к примеру, есть варианты с диаметром 90, 100, 110 мм), выбрать подходящий материал не составит труда. Чаще всего на кухнях используются трубы вытяжки с диаметром в 180 или 200 мм.

  • Длину. Вентиляционная труба не должна быть чересчур длинной (максимум 3 метра), а также изогнутой, ведь каждый поворот трубопровода на угол в 90 градусов ведет к снижению общей производительности системы на 10%. В случае, если изгиб превышает угол в 90 градусов, может произойти перегрузка мотора и неправильный отток воздуха.

Чем больше углов у подключенной трубы, тем меньше производительность вытяжки

При проведении монтажных работ следует помнить, что оптимальная длина воздуховода – 3м. Если вам нужна труба большей длины, то помните, что каждый дополнительный метр сверх нормы снижает КПД вытяжки на 5-10%. Если же говорить об оптимальности сечения, а также материала, то здесь следует отметить, что труба круглого сечения с гладкими стенками считается наиболее целесообразным выбором.

Варианты маскировки воздуховода

Чтобы не нарушать целостность интерьера и не портить внешний вид кухни, часто возникает вопрос, как спрятать трубу от вытяжки на кухне. Существует несколько весьма изящных решений.

  • Маскирующий короб. Декоративный короб легко спрячет и пластиковый, и алюминиевый воздуховод. Для его установки первым делом необходимо соорудить каркас из металлических профилей, уголков и саморезов. Крепления установки к стене или потолку, каркас обшивается листами влагостойкого гипсокартона.

Благодаря маскирующему коробу из гипсокартона или пластика интерьер кухни останется целостным

Читайте также: Короба для вытяжки на кухне: особенности, материалы и инструкция по монтажу

  • Пластиковые панели. Инструкция по их установке почти такая же, как у маскирующего короба. Разница лишь в том, что вместо гипсокартона используются пластиковые панели. Подобное решение смотрится особо органично, если потолок на кухне также отделан пластиком.
  • Покраска. Стоит учесть, что покраска трубы в интересующий цвет доступна лишь при условии, что она изготовлена из пластика. С гофрой такой вариант не пройдет.

Покраска трубы под цвет отделки (пример на фото) – один из самых простых вариантов маскировки

  • Мебельный козырек. Если вы все еще не приобрели кухонный гарнитур, то, возможно, стоит задуматься о том, чтобы его верхняя часть имела своеобразный козырек. Он удачно скроет проложенную между верхними шкафами и потолком трубу.
  • Выступающий потолок. Выступающий натяжной потолок будет смотреться эффектно, но есть у него один большой недостаток. Если у вас появится необходимость добраться до трубы, потолок придется разбирать и заново монтировать.

В случае необходимость получить доступ к трубе вентиляции потолок придется разобрать

В заключение

Мы рассказали вам о разновидностях воздуховодов и их особенностях, а также способах по их маскировки. Как вы могли заметить, выбор трубы для вытяжки – задание не такое сложное, необходимо лишь правильно подойти к его осуществлению. Обязательно посмотрите видео в статье, с его помощью вы узнаете, как установить воздуховод у себя на кухне.

Понравилась статья? Подписывайтесь на наш канал Яндекс.Дзен

Отличная статья 0

Статьи по теме

Все материалы по теме

Трубы для вытяжки: разновидности и типы конструкций

Трубы для вытяжки являются неотъемлемой частью общей вентиляции помещения, способствуя удалению отработанного воздуха, без чего циркуляция воздушных потоков перестанет осуществляться. В зависимости от назначения помещения, где оборудуется вытяжная вентиляционная система, выбираются различные воздуховоды.

Разновидности вытяжных труб

Не всегда установка вытяжки возможна в непосредственной близости от вентиляционного отверстия. Если проект частного дома создаётся в индивидуальном порядке, то в многоквартирных домах расположение центральной магистрали и её ответвлений определяет местоположение соответствующих отверстий для вентиляции.

В этом случае помогут трубы для вытяжки, которые являются сообщающим звеном между вытяжным устройством и вентиляционным окном.

Различают две разновидности воздуховодов:

  1. Пластиковые – представляют собой изящные короба различных сечений: круглые и квадратные. Такие воздуховоды легко вписываются в интерьер помещения, но помимо этого обладают и функциональными преимуществами, например, у них намного лучшая пропускная способность. Подобное свойство является следствием гладких стенок, которыми обладает пластиковая труба для вытяжки. В результате образования завихрений воздуховоды такого типа приводят к значительно меньшему шумовому эффекту, что крайне важно в домашних условиях. Особенно, если речь идёт о небольших помещениях, например, в случае установки вытяжки на кухне однокомнатной квартиры, где малейший шум становится слышен во всём жилье.
  2. Гофрированная труба для вытяжки – применяется в случаях, когда произвести разводку воздуховодов нет возможности из-за сложной конфигурации помещения. Имеется ввиду, что в труднодоступных местах и на участках, где смонтировать вентиляционный канал с несколькими коленами не представляется возможным, наилучшим решением станет именно гофра труба для вытяжки. Материал, из которого выполняются такие воздуховоды, используется или алюминий, или пластик. Стальные гофрированные трубы выдерживают большие температуры в сравнении с прочими типами, но по стоимости порой использование такого канала не оправдывает себя.

В целом использование гофрированных вентиляционных каналов является решением более экономным.

Как сделать выбор вытяжной трубы

Приняв во внимание особенности помещения и даже такой фактор, как дизайн интерьера, необходимо подобрать наиболее подходящие вентиляционные трубы для вытяжки. Для кухни подойдут как пластиковые прямоугольные, так и гофрированные воздуховоды.

Важно учесть высоту комнаты, так как прямоугольное сечение канала несколько экономит пространство, а круглое сечение, даже, если это гофра, потребует больше места для установки.

Если в помещении на стене плотным рядом нависают шкафчики, то очень просто спрятать поверх них трубу, ведущую от вытяжки к вентиляционному отверстию.

Гибкая труба для вытяжки должна быть растянута перед тем, как приступить к измерению размеров. Если сделать это в сжатом состоянии, то во время эксплуатации складки будут создавать препятствия для свободного прохождения воздушных потоков, что приведёт к повышенному уровню шума. Например, труба для вытяжки на крышу может устанавливаться в нерастянутом состоянии, так как участки вытяжной вентиляции, которые скрыты в стенах или находятся на чердаке, не представляют собой угрозы в плане образования шумового эффекта.

Вытяжная труба для вытяжки из гофры привлекательна ещё и тем, что при монтаже не требует особых усилий, так как легко деформируется. Это исключает необходимость использования разного рода переходников для соединения с вытяжкой и вентиляционным отверстием, так как круглое сечение без труда преобразуется в квадратное посредством приложения небольшого усилия. Трубы под вытяжку из гофры в местах креплений подразумевают использование только лишь хомутов, что в свою очередь скажется на семейном бюджете в лучшую сторону.

Учитывая все сказанное выше, перед покупкой придется сделать выбор, важнее ли получить упрощенную, но шумную конструкцию или приобрести компактный воздуховод с высокой пропускной способностью, которым является квадратная пластиковая труба для вытяжки.

Существует еще одна разновидность вентиляционных каналов – оцинкованные стальные изделия, но они не рассматривались из-за того, что являют собой громоздкие, шумные и непривлекательные воздуховоды. Благодаря этим свойствам в домашних условиях, в частности, на кухне используются крайне редко, если только речь не идет о котельном помещении и оборудовании вытяжной вентиляции от котла.

Особенности установки различных видов воздуховодов

Труба вентиляционная пластиковая для вытяжки обычно монтируется с помощью переходников, так как лишь в редком случае плита на кухне располагается непосредственно под вентиляционным отверстием, а чаще всего приходится делать разводку достаточной длины, чтобы подвести вентиляционный канал к вытяжному отверстию. Поэтому в тех случая, когда устанавливается квадратная труба для вытяжки, придется заниматься монтажом колен, количество которых может превышать единицу. При этом можно быть уверенным в том, что места соединений будут герметично закреплены благодаря широкому ряду значений размеров переходников, что позволит выбрать именно те, которые подойдут к определенному каналу.

Трубы для кухонных вытяжек следует приобретать, когда были определены необходимые для конкретного помещения сечения. Важно помнить, что выбирать воздуховод сечением меньшим, нежели вентиляционный выход, не рекомендуется, так как это увеличит нагрузку на мотор, а общая производительность вытяжной вентиляционной системы сразу упадет.

Если применять соответствующее значение сечения, трубы пвх для вытяжки станут отличным решением благодаря гладким стенкам материала.

Запрещается устанавливать трубы так, чтобы угол колен превышал 90 градусов, так как подобное положение элементов вытяжной системы приведет к неправильному оттоку воздуха. Однако вместе с тем слишком большое количество колен являет собой серьезные препятствия на пути к удалению отработанной воздушной среды, так как каждый изгиб вытяжки снижает эффективность оттока воздуха на 10%. Желательно также рассмотреть возможность установки обратных клапанов. Это исключит вероятность проникновения отработанного воздуха в помещение.

Желая сохранить дизайн интерьера, можно оборудовать вытяжную систему, элементы которой никак не повлияют на привлекательность помещения, если при этом будет использоваться декоративная труба для вытяжки. Обычно это вариант пластикового воздуховода. Но кроме внешнего вида вытяжной системы и ее влияния на интерьер, важно проследить за тем, чтобы наряду с установленной принудительной вентиляцией осталась возможность для естественной циркуляции воздушных потоков. Осуществляется это посредством специальной решетки, в которой присутствуют отверстия и также имеется патрубок для крепления трубы. Таким образом, можно реализовать возможности двух систем вентиляции.

труба воздуховод для кухонной вентиляции


Сейчас кухонные вытяжки можно увидеть практически во всех домах. Установив этот прибор, можно избежать многих проблем: вытяжка очистит воздух в помещении, защитит окружающие предметы и мебель от липкого жирового налета. Чтобы неприятные запахи быстрее покинули пределы кухни, следует выбирать только качественный воздуховод для вытяжки, который отлично справится со своими обязанностями.

Цель установки:

  • снижение вредного воздействия на легочную систему жильцов дома;
  • продление срока службы мебели.

Отличия вытяжки и вентиляции

Согласно санитарным нормам, в жилых помещениях должен присутствовать определенный уровень воздухообмена. Для достижения оптимальных результатов многоэтажные здания оборудуют вентиляционной системой. Ее закрепляют в стены здания и снабжают выходом выброса за его пределы, преимущественно на крышу. Такие каналы выводят загрязненный воздух из помещений. Приток кислорода обеспечивается естественным способом и поступает через отверстия в дверях, окнах, стенах.

Однако справиться с большими объемами отработанного в процессе готовки пищи воздуха такая вентиляция не может. Тогда запах гари разносится по всем помещениям дома. Для предотвращения таких последствий создается принудительное вентилирование, в этом случае, вытягивающее устройство. Установленный над варочной поверхностью, воздуховод для кухонной вытяжки поглощает запахи и пар, переводя его обменный канал установленной вентиляции.

Такие разные вентиляционные каналы

Как только будет принято решение по монтажу вытяжного устройства, подбирают подходящий для конкретного случая вариант. В каждом из них используется определенный набор элементов. Так, в приборах рециркуляционного типа воздуховоды не используются ввиду того, что смена воздуха в помещении происходит за счет очищения, но не замены другим. Связано это с особой конструкцией механизма: несколько установленных фильтров очищают пространство от примесей, однако они не имеют вентиляционных каналов, способствующих дальнейшему передвижению масс.

Установленная труба для вытяжки удаляет воздух из помещения, параметры таких устройств могут быть разными как по форме, так и по материалу изготовления:

  • круглые и прямоугольные;
  • металлические и пластиковые;
  • гибкие и жесткие.

Выбирая определенную модель, во внимание берутся конструктивные особенности помещения. Так, для круглых вентиляционных каналов не подходят кухни со стандартной высотой потолков: они уменьшат свободную площадь. Прямоугольные плоские короба устанавливают по длинной стороне комнаты, тогда коммуникации разместятся более компактно и не загромоздят кухонное пространство.

К сведению: в некоторых случаях трубы для вытяжки нуждаются в наличии переходника. Он необходим в момент соединения круглого канала с отверстием прямоугольной формы.

Особенно выгоден при установке гофрированный материал: он легко гнется, формуется, он не нуждается в переходниках.

В быту пластиковый воздуховод используется гораздо чаще. Материал показывает бесшумность работы механизма и быстрое передвижение воздушных масс по гладкому корпусу. Пластиковые модели воздуховодов прочны, легки, износоустойчивы, гигиеничны, не боятся воздействия кислот и щелочей. Металлические аналоги во всех отношениях проигрывают им.

Конструктивные особенности

Трубы для вытяжки устанавливают в любом пространстве кухни.

  • Модели прямоугольного типа можно спрятать за кухонным шкафом. Длину такого воздуховода устанавливают самостоятельно, подбирая секции любой протяженности.
  • Гибкий воздуховод растягивают или сжимают при необходимости, располагают под любым углом. Удлинение трубы должно быть достаточным, чтобы обеспечить высокую производительность работы системы.
  • Круглые модели монтируют в больших помещениях с высокими потолками.
  • Прямоугольные вытяжки компактны и удачно вписываются в общий дизайн кухни.
  • Популярные пластиковые модели просты в обслуживании, однако при сильном нагревании выделяют токсины.

Внимание! Гофрированная труба воздуховод не должна быть больше 3 м: увеличение размеров приведет к снижению ее производительности.

Приобретение прямоугольного короба, в том числе пластикового, требует четкого соблюдения длины пути от самой вытяжки до вентиляционного отверстия в стене, она не должна быть более 3 колен.

Установка воздуховода

Учет всех перечисленных нюансов при выборе позволит приобрести высокоэффективную систему, эксплуатация которой не принесет дискомфорт в виде надоедливых шумов. Гофра для вытяжки в этом случае покажет наилучшие результаты. С ее помощью трубу можно расположить вдали от вентиляционной решетки, монтаж колен в этом случае не требуется.

Примите к сведению, что гибкие каналы располагают только в выпрямленном положении, благодаря чему понижается шумовая нагрузка, а копоть не будет откладываться на неровных частях материала.

Порядок установки:

  1. Крепление хлопушки к близлежащему шкафу.
  2. Просверливание электролобзиком отверстия для вытяжки. С каждой стороны делаются припуски в 3 мм.
  3. Укладывание шкафа на заднюю панель и протягивание сквозь отверстие гофры для вытяжки. В верхней части трубы формируют прямоугольник и просовывают сквозь верхнюю доску. (Углы отверстия надрезают ножницами и загибают в стороны).
  4. Навешивание шкафа на прежнее место. Отогнутые участки равномерно промазывают силиконом, а короб с хлопушкой выводят в вентиляционное окно с небольшим наклоном вверх.
  5. Крепеж вытяжки к шкафу.
  6. Надевание гофры на патрубок устройства и фиксация хомутиком или мягкой проволокой. Герметизация соединения в этом случае не требуется, оно будет разбираться для чистки.

Рекомендация! Электропроводку для вытяжки продумывают заблаговременно, уделив должное внимание заземлению.

Правильно установленный воздуховод станет залогом качественной работы вентиляционной системы. Изложенный способ монтажа трубы не единственный, избежать типичных ошибок поможет четкое изучение руководства пользования.

Ремонтная мастерская выхлопной системы и глушителей рядом со мной

Обслуживание выхлопной трубы автомобиля

Выхлопная труба играет ключевую роль в отводе выхлопных газов из двигателя, что, в свою очередь, обеспечивает бесперебойную работу вашего автомобиля. Накопившиеся выхлопные газы могут в конечном итоге вызвать износ двигателя, поэтому важно регулярно проверять выхлопную трубу в профессиональной мастерской по производству глушителей.

Если вы слышите вибрацию

Если вы слышите вибрацию во время движения автомобиля или если он теряет мощность, принесите его на бесплатную проверку выхлопных газов.Сообщите в магазин, откуда вы заметили вибрацию: рулевое колесо, педали управления или даже сиденье. Этот симптом может быть результатом дыры, отсоединенной детали или утечки в выхлопной системе. Проблема может включать или не включать урчание - это зависит от размера поврежденного участка. Вибрации не просто сигнализируют о проблеме с глушителем или выхлопом ... они также сигнализируют о том, что ваш двигатель, вероятно, не работает на пиковом уровне.

Каталитический нейтрализатор вышел из строя или вышел из строя

Каталитический нейтрализатор - самая дорогостоящая часть вашей выхлопной системы.Если ваш каталитический нейтрализатор начнет выходить из строя, вы услышите громкие звуки. Неисправный каталитический нейтрализатор звучит так, как будто кто-то трясет металлический ящик, наполненный монетами, пока ваша машина не работает. Вы также можете заметить, что горит индикатор проверки двигателя.

Увеличение объема выхлопных газов

Глубокий рокочущий звук, исходящий из выхлопной трубы, является очевидным сигналом того, что у вас проблемы с глушителем или выхлопной системой. Быстро отремонтировать - лучший вариант. Отсрочка необходимого ремонта глушителя или выхлопной системы вызывает другие проблемы с выхлопными газами и двигателем, которые делают ремонт более дорогим.

Снижение топливной экономичности

Если вы заметили, что регулярные заправки не дают вам того, к чему привыкли, отнесите свой автомобиль в местный сервисный центр для осмотра. Как и в случае с вибрациями, снижение топливной эффективности может быть признаком проблемы с выхлопной системой автомобиля. Утечки выхлопных газов заставляют ваш двигатель работать тяжелее, что требует больше газа.

Наши последние купоны на ремонт выхлопных систем

Наши купоны на ремонт выхлопных систем и сезонные специальные предложения позволяют сделать ремонт профессиональным механиком доступным.Посетите нашу страницу местоположений, чтобы найти текущие предложения по ремонту выхлопной системы в ближайшем к вам центре.

В чем разница между глушителем и выхлопом

Когда вы смотрите на заднюю часть другого автомобиля и видите торчащую выхлопную трубу, вы называете ее глушителем? Что делает глушитель? Вы задумывались, что такое выхлоп на самом деле? В этой статье мы обнаружим разницу между ними.

Двигатель вашего автомобиля производит огромное количество вредных выбросов из камеры сгорания, которые необходимо преобразовать в безопасные газы и выпустить из автомобиля в воздух.Здесь на помощь приходит выхлопная система. Глушители, как часть выхлопной системы, выполняют свою собственную работу по заглушению звука, производимого двигателем. Читайте дальше, чтобы получить более полное объяснение разницы между глушителем и выхлопом.

Работа выхлопной системы заключается в том, чтобы не допустить попадания опасных газов в автомобиль и предотвратить заболевание пассажиров, а также снизить шум выхлопа. Выхлопная система состоит из множества труб и деталей, которые работают вместе, обеспечивая выход выхлопных газов из двигателя под автомобилем.Эти детали включают выпускной коллектор, каталитический нейтрализатор, выхлопную трубу, резонатор и глушитель.

Выпускной коллектор - это первый шаг в устранении вредных выбросов. Он собирает отработанные газы из каждого цилиндра в камере сгорания двигателя и выталкивает их через выхлопную трубу. Каталитический нейтрализатор , удачно названный в честь его функции, использует катализатор для преобразования опасных выбросов в двуокись углерода и водяной пар.Хотя выбрасываемые выбросы по-прежнему считаются вредными для окружающей среды, они гораздо менее вредны, чем то, что производит двигатель. В некоторых случаях выхлопная система делает выхлопные газы намного чище, что помогает снизить выбросы и защитить окружающую среду. Выхлопная труба - последняя часть выхлопной системы, которая направляет выхлопные газы наружу и от транспортного средства.

Глушители - это звукоизолирующие устройства, снижающие шум двигателя за счет акустического глушителя.Состоящий из камер или трубы с отверстиями в них, он способен создавать волну, которая удаляет определенные звуковые частоты. Выхлопные газы вместе со звуковыми волнами попадают в центральную трубу, отражаются от задней стенки глушителя и выводятся через отверстие в основном корпусе глушителя. Наконец, они проходят через набор отверстий во вторую камеру, где они затем полностью выпускаются через последнюю трубу из глушителя. Хотя уменьшение шума является ключевым назначением для этой части, перед ней стоит задача одновременного увеличения потока воздуха.Лучшая скорость потока означает лучшую производительность для автомобиля. Баланс между потоком воздуха и объемом резко меняется, когда глушитель протекает; при обнаружении утечек необходимо отремонтировать или заменить глушитель. Резонатор похож на глушитель в том, что он изменяет вибрации двигателя внутри выхлопной системы. Этот компонент используется для организации и настройки звуков вибрации, а также для повышения эффективности потока выхлопных газов, что помогает повысить производительность и улучшить топливную экономичность.

Разницу между глушителем и выхлопом легко понять, если вы знаете, что глушитель на самом деле является частью выхлопной системы. Хотя выхлопная система состоит из множества труб, зажимов и датчиков, многие части являются ее частью. Когда горит индикатор проверки двигателя, возможно, в выхлопной системе есть неисправный компонент. Если во время движения автомобиль издает больше шума, возможно, глушитель сообщает вам, что что-то не так. В любом случае, если вы заметили, что ваш автомобиль работает не так хорошо, как раньше, или наблюдается значительное снижение топливной эффективности, вашей выхлопной системе может потребоваться осмотр квалифицированным специалистом.

Выхлопная система - это сложная система, с которой должен обращаться только человек, обладающий соответствующими знаниями и опытом. Сертифицированные технические специалисты, как и те, что работают в Sun Devil Auto, обладают полномочиями для предоставления экспертных знаний, необходимых для ремонта выхлопной системы. Вам будет приятно узнать, что у нас есть офисы по всей долине, которые могут вас обслужить. Для вашего удобства мы предлагаем обслуживание в тот же день (в большинстве случаев), онлайн-запись на прием и бесплатную буксировку с капитальным ремонтом.Мы поддерживаем рейтинг A + в Better Business Bureau и четыре года подряд занимаем первое место в рейтинге Аризоны по полному обслуживанию и ремонту автомобилей. Приходите и убедитесь сами, что делает Sun Devil Auto фаворитом всех финикийцев, доставив свой автомобиль в любое из наших многочисленных мест сегодня.

Признаки неисправности или выхода из строя выхлопной трубы / трубки

Двигатели внутреннего сгорания при нормальной работе выделяют дым, известный как выхлоп. Выхлопные газы выходят из цилиндров двигателя после сгорания и проходят через выхлопную систему автомобиля для выхода из выхлопной трубы.Выхлопная система состоит из серии металлических труб, по которым выхлопные газы транспортируются к задней части или по бокам автомобиля, где они могут быть безопасно выпущены. Хотя выхлопная система относительно проста в эксплуатации, она играет важную роль в работе двигателя. Любые проблемы с системой или ее трубами могут вызвать проблемы с управляемостью автомобиля. Обычно неисправная или неисправная выхлопная труба или труба вызывает несколько симптомов, которые могут предупредить водителя о потенциальной проблеме.

1.Чрезмерно громкий выхлоп с шипением

Один из первых симптомов проблемы с выхлопной трубой - чрезмерно громкий выхлоп. Если какая-либо из выхлопных труб или трубок сломается или треснет, они могут вызвать утечку выхлопных газов, что приведет к чрезмерно шумному двигателю. Выхлоп может издавать шипящий или постукивающий звук, который может стать более выраженным во время ускорения.

2. Запах сырого бензина из выхлопа

Еще одним частым признаком возможной проблемы с выхлопными трубами является заметный запах выхлопных газов.Если какая-либо из труб или трубок выхлопной системы будет повреждена и протечет, выхлопные газы могут попасть в кабину, издавая запах сырого бензина.

3. Снижение мощности, ускорения и топливной экономичности

Проблемы с производительностью двигателя - еще один симптом потенциальной проблемы с выхлопными трубами или трубами. Если трубы повреждены или корродированы, они могут иногда вызывать утечку выхлопных газов, что может вызвать проблемы с производительностью автомобиля. Утечка выхлопных газов из сломанной трубы может вызвать снижение мощности, ускорения и топливной эффективности автомобиля из-за потери противодавления.

4. Подвешивание или волочение выхлопной трубы

Еще одним более серьезным признаком проблемы с выхлопной трубой или трубкой является подвешивание или перетаскивание выхлопных труб. Если какая-либо из труб сломается, они иногда могут зависнуть или затащить под автомобиль. Трубы могут быть видны сбоку от транспортного средства или могут издавать шум при контакте с землей.

Хотя выхлопные системы сконструированы специально для того, чтобы выдерживать высокие нагрузки и тепловые условия, связанные с выхлопом двигателя, они по-прежнему подвержены коррозии и ржавчине с течением времени.Обычно проблема с выхлопной системой очевидна. Если бы не шум, который обычно производился, то влияние на работу двигателя, которое обычно имеет место. Если вы подозреваете, что у вашего автомобиля может быть проблема с выхлопной трубой или трубой, обратитесь к профессиональному специалисту, например, из YourMechanic, для осмотра автомобиля, чтобы определить, нуждается ли автомобиль в замене выхлопной трубы или трубы.

6 признаков и симптомов проблем с выхлопом в вашем автомобиле

1. Чрезмерно шумный двигатель

Один из первых признаков проблем с выхлопом, на который следует обратить внимание, - это чрезмерно шумный двигатель. Если у вас неисправная прокладка выпускного коллектора, это вызовет утечку выхлопных газов, которая будет звучать как шипение или постукивание. Звук особенно громкий при холодном пуске или при ускорении автомобиля.

2. Пониженная мощность и ускорение

Если у вас есть проблема с выхлопом, это начнет влиять на производительность вашего двигателя. Вы не сможете ускоряться так же хорошо или быстро, и вы не получите той же мощности при ускорении. Эта проблема будет усугубляться, если вы не устраните утечку выхлопных газов.

3. Пониженная топливная эффективность

Когда ваша мощность и ускорение уменьшаются, часто также снижается топливная экономичность вашего автомобиля. Чтобы ваш автомобиль работал так же, как и без проблем с выхлопом, он должен работать еще усерднее, следовательно, потреблять больше топлива. Вы можете подумать, что стоимость замены или ремонта выхлопной системы высока, но вы начнете тратить намного больше на бензин, если не отремонтируете его.

4. Жгучий запах из моторного отсека

Если ваша прокладка выходит из строя и начинает протекать рядом с любой проводкой двигателя или любыми деталями под капотом, которые сделаны из пластика, тепло выхлопных газов может вызвать возгорание этих деталей.Эти горящие части затем испускают запах гари, который может пахнуть горящим двигателем. Он также может выделять немного дыма, но вам не следует ждать, чтобы увидеть дым, прежде чем его проверит. Если вы почувствуете запах гари или увидите дым, вам следует немедленно проверить автомобиль, чтобы избежать опасности для себя или своих пассажиров.

5. Подвесная выхлопная труба

Если выхлопная труба висит или волочится по земле, ее следует немедленно починить. Если какая-либо часть трубы сломается, даже та, которая не вызывает утечки, она может начать висеть под автомобилем.Перетаскивание представляет собой опасность не только для вас, но и в случае падения с транспортного средства для окружающих вас водителей.

6. Запах газа

Если во время вождения вы почувствуете запах газа в салоне автомобиля, это может быть признаком проблем с выхлопом. Обычно это происходит, когда одна из выхлопных труб или трубок повреждается и начинает течь. Когда это происходит, пары бензина уходят куда угодно. Иногда это место находится в салоне вашего автомобиля.

Это всего лишь несколько способов узнать, есть ли у вашего автомобиля проблемы с выхлопом.Если вы чем-то обеспокоены или заметили какой-либо из этих симптомов в своем автомобиле, вам следует отнести его к дилеру для проверки или замены.

Изображение с Pixabay.com

Опубликовано в Советы по обслуживанию автомобилей | Нет комментариев »

Противодавление выхлопных газов: как выбрать правильный диаметр выхлопной трубы

На большинстве автомобилей единственная задача выхлопной системы - отводить газы из двигателя.

Но если вы управляете мощным автомобилем, ваша выхлопная система будет играть большую роль в определении производительности и мощности вашего двигателя.

Чтобы настроить оптимальную выхлопную систему, вам необходимо принять во внимание диапазон мощности вашего двигателя, его максимальную используемую частоту вращения, а также противодавление.

И мы получаем много вопросов, как снизить противодавление в выхлопной системе…

Но не следует полностью устранять противодавление - оно вам действительно нужно!

ОБРАТНОЕ ДАВЛЕНИЕ - ХОРОШО ИЛИ ПЛОХО?

Противодавление существует повсюду вокруг нас.

Термин относится к атмосфере, которая воздействует на вашу выхлопную систему. А противодавление обычно очень негативно влияет на выходную мощность вашего двигателя.

Когда ваш двигатель работает на максимальной мощности, он выделяет много отработавших выхлопных газов.

И если диаметр выхлопной трубы слишком мал и она создает слишком большое противодавление, эти выхлопные газы не смогут выйти из двигателя.

Количество образовавшихся выхлопных газов будет больше, чем количество выхлопных газов, которые могут покинуть двигатель.

И этот «избыток» выхлопных газов будет загрязнять холодную и свежую топливно-воздушную смесь на следующем такте впуска.

Мощность и производительность двигателя будут снижены.

Если снижает мощность - зачем мне это?

Если противодавление снижает мощность и производительность вашего двигателя ... зачем вам это ?!

Скорость потока

Если вы оснастите свой автомобиль сверхбольшой выхлопной трубой для устранения противодавления, вы также уменьшите скорость потока выхлопных газов.

И вам нужна более высокая скорость потока.

Почему?

Высокая скорость потока способствует полному удалению сгоревших газов. И это увеличивает количество топливовоздушной смеси, втягиваемой в камеру сгорания.

Как?

Когда выхлопные газы выходят из двигателя с более высокой скоростью потока, они создают за собой низкое давление. И это низкое давление продолжает всасывать выхлопные газы с чрезвычайно высокой скоростью, создавая ценный цикл.

Отходы топливно-воздушной смеси

Выпускной порт вашего двигателя открывается для удаления выхлопных газов из камеры сгорания. И он остается открытым в течение короткого времени, когда они уезжают.

В течение этого времени несгоревшая топливно-воздушная смесь может улетучиться прямо в ваш выхлоп.

И это тратит впустую топливо и создает ненужные загрязнения.

И единственный способ предотвратить эти потери - это если противодавление в открытом выпускном отверстии больше, чем давление в цилиндре.

Итак, становится ясно, что слишком большое противодавление - это плохо. А слишком слабое противодавление - это плохо.

Вам нужна именно та сумма.

КАКОЙ ДИАМЕТР ВЫХЛОПНОЙ ТРУБЫ ЛУЧШЕ?

Не обманывайте себя, полагая, что труба большего размера всегда лучше с точки зрения мощности и производительности.

Чтобы найти баланс между низким противодавлением и высокой скоростью потока газа, вам нужен правильный размер трубы.

В отрасли разработана таблица, которая будет использоваться в качестве общего руководства.Он подскажет правильный диаметр трубы в зависимости от объема двигателя и мощности вашего автомобиля.

Но что, если ваш двигатель выдает больше, чем указано в таблице?

Просто позвоните нам или оставьте комментарий ниже, и мы поможем вам выяснить, какой тип выхлопной системы лучше всего подходит для вашего автомобиля!

Признаков повреждения выхлопной системы вашего автомобиля

Вот несколько причин, по которым ваша выхлопная система не работает.

В выхлопной системе много деталей, которые можно повредить.

От цилиндров через коллектор к каталитическому нейтрализатору и далее.

Выхлопная система вашего автомобиля представляет собой сеть соединенных между собой труб и деталей, предназначенных для фильтрации и направления выбросов из моторного отсека к задней части автомобиля. Здесь задействованы пять основных частей - кислородный датчик, выпускной коллектор, каталитический нейтрализатор и глушитель. Компоненты соединяются вместе с помощью прокладок или уплотнений, чтобы минимизировать утечку. Когда двигатель сжигает газ для питания вашего автомобиля, он выделяет газы, содержащие водяной пар, несгоревшее топливо и кислотные загрязнители.Каталитический нейтрализатор отфильтровывает большинство загрязняющих веществ, превращая выхлопные газы в менее токсичные побочные продукты двуокиси углерода и водяного пара. Затем выхлопные газы проходят через систему труб к глушителю, которые работают на охлаждение выхлопных газов и заглушают шум, который система создавала бы, если бы все эти детали не были на месте.

Многие трубы и детали, а также глушитель и ключевые детали выхлопной системы находятся под автомобилем, вероятно, худшее место, уступающее только тому месту, где масляный щуп должен провести большую часть своей жизни.Находясь на днище автомобиля, эти части выхлопной системы подвергаются всевозможным опасностям - дорожному мусору, грязи, грязи, воде, снегу, льду, строительным материалам, старой обуви, ящикам. Вы называете это. Какие еще вещи вы видели выброшенными или потерянными на дорогах Америки? Кто-то из наших знакомых однажды ночью на шоссе наехал на лес 2 × 4. Он проделал дыру и причинил такие повреждения, что пришлось заменить всю систему трубопроводов. До того, как его починили, можно было слышать, как его машина едет за милю.

Датчик кислорода

Помимо мусора на дороге и опасностей на шоссе, есть части двигателя, которые полагаются на выхлопную систему и вносят свой вклад в ее работу, которые не подвергаются натиску внешнего мира.Поршни двигателя находятся в своих цилиндрах, производя взрывы, выделяя тепло и выделяя горячие ядовитые газы. Газы, образующиеся в результате всего этого, должны быть вытеснены из цилиндров, переработаны в экологически чистые, юридически приемлемые выбросы, пропущены через систему трубопроводов и, наконец, через выхлопную трубу.

Все начинается с кислородного датчика. Датчик кислорода, расположенный в коллекторе или рядом с ним, отправляет показания уровня O2 на компьютер автомобиля, который регулирует количество топлива, необходимого для двигателя. Это помогает определить лучшую топливную смесь и эффективность. Без правильно функционирующего кислородного датчика компьютер не может рассчитать топливно-воздушную смесь, что влияет на производительность двигателя, и в результате это может повлиять на многие другие системы. Например, если вы чувствуете запах бензина во время вождения, как можно скорее проверьте датчик кислорода.

Выпускной коллектор

Выпускной коллектор расположен над головками цилиндров и собирает выхлопные газы от каждой через выпускные клапаны и проталкивает их по единственной трубе к каталитическому нейтрализатору.Он также сжигает излишки топлива, которое не используется в двигателе. Утечка в выпускном коллекторе может вызвать сгорание выпускных клапанов, что нарушит их уплотнения над цилиндрами и повлияет на работу поршней, а значит, и на двигатель. Если коллектор имеет трещину или течь, противодавление в выхлопной системе будет неправильным, что снижает мощность двигателя. Распыление, медлительность и странные звуки, такие как тиканье или щелчки, и другие проблемы - все это симптомы неисправного выпускного коллектора. Кроме того, поврежденный коллектор вызывает медленное время прогрева, что приводит к чрезмерному расходу топлива и, в свою очередь, вызывает чрезмерный износ вашего каталитического нейтрализатора.

Со временем постоянное расширение и сжатие коллектора, вызванное нагревом и охлаждением в двигателе, может привести к его растрескиванию и утечке. Эти утечки позволяют выходить горячим токсичным газам, которые могут повредить другие компоненты в моторном отсеке. Негерметичный выпускной коллектор также может повлиять на работу двигателя.Некоторые симптомы треснувшего, протекающего коллектора включают:

  • Чрезмерный, незнакомый шум от двигателя.
  • Низкая мощность двигателя.
  • Убедитесь, что лампа двигателя горит.
  • Запах из моторного отсека - жжение, таяние.
Каталитический нейтрализатор

Каталитический нейтрализатор, даже если он находится в днище автомобиля, уютно расположен в собственном надежном жестком футляре сразу за двигателем. Как только выхлопные газы выходят из цилиндров и проходят через коллектор, они попадают в единую трубу к каталитическому нейтрализатору.Эта важная деталь устанавливается после выпускного коллектора и служит для преобразования вредного монооксида углерода и углеводородных газов в диоксид углерода и водяной пар, делая выхлопные газы более безопасными для окружающей среды.

Некоторые преобразователи также уменьшают количество вредных оксидов азота. Если запах, который вы чувствуете, похож на запах тухлых яиц, вероятно, неисправен каталитический нейтрализатор. Запах тухлых яиц возникает из-за того, что конвертер не разрушает серные загрязнители, создаваемые двигателем. Каталитические нейтрализаторы ремонту не подлежат - их необходимо заменить.

Глушитель

Глушитель выполняет именно то, что подразумевает его название: он глушит экстремальный уровень шума, производимого процессом сгорания (взрывы) в двигателе, и шум во всей выхлопной системе. Звуки процесса сгорания проходят через систему к глушителю. Глушитель представляет собой металлическую камеру, прикрепленную к выхлопной трубе в задней части автомобиля. Он содержит серию перегородок, по которым звук должен пройти. Когда звук проходит через перегородки, он рассеивается.В конце глушителя находится резонатор, который гасит звуковые волны.

А что насчет воды, капающей из выхлопной трубы?

Если вы видите, как из выхлопной трубы капает жидкость, не паникуйте. Это нормальная и безвредная конденсация водяного пара. Это происходит из-за того, что выхлопная система сильно нагревается, а затем охлаждается, что приводит к скоплению или конденсации влаги в глушителе и трубах. Затем он успевает течь и вытекать из выхлопной трубы.

Утечки выхлопных газов

Утечки выхлопных газов опасны, так как пары содержат окись углерода и потенциально могут попасть в салон вашего автомобиля.Когда выхлопная система не работает должным образом, в двигатель поступает дополнительное тепло. Это повреждает каталитический нейтрализатор. Лучше всего отнести свой автомобиль в мастерскую по ремонту глушителей, где они могут вставить новую секцию трубы или компонента, чтобы убедиться, что ваша выхлопная система герметична и герметична.

Шумы и производительность

Пыхтение или ритмичное шипение может означать засорение выхлопной системы. Кроме того, из области двигателя и / или выхлопной трубы будут доноситься громкие необычные звуки.Если вы слышите дребезжание под автомобилем, это может означать, что выхлопная система ослабла, смещена или отсоединена. Если вы слышите громкую металлическую вибрацию, это обычно означает, что что-то касается выхлопной трубы или что крепление ослаблено.

Найдите свой местный и управляемый AAMCO Авторемонтный центр Миннесоты

Назначьте встречу сегодня

Если у вас есть какие-либо вопросы, позвоните и поговорите с одним из наших вежливых технических специалистов.Или заполните форму ниже, чтобы зарезервировать время, дату и место.

Выхлопная система, глушитель и преобразователь · BlueStar Inspections

Выхлопная система транспортного средства предназначена для отвода вредных газов от водителя и пассажиров, уменьшения выбросов, выделяемых транспортным средством в окружающую среду, управления подачей горячих выхлопных газов, предоставления информации на компьютер транспортного средства для улучшения характеристик транспортного средства и значительного сокращения выбросов. количество шума, производимого автомобилем.

Единственный компонент выхлопной системы, который можно легко увидеть, - это выхлопная труба, расположенная под задней частью автомобиля. Однако на самом деле вся система намного больше и сложнее. Выхлопная система начинается в камерах сгорания двигателя и проходит вдоль ходовой части автомобиля, заканчиваясь видимой выхлопной трубой.

Основные компоненты выхлопной системы включают выпускной коллектор (-ы), кислородные датчики, каталитический нейтрализатор (-ы), резонатор, выхлопные трубы, глушитель и выхлопную трубу.

Выпускной коллектор подсоединен непосредственно к двигателю и предназначен для отвода продуктов сгорания в выхлопную систему. В зависимости от размера двигателя возможно наличие двух выпускных коллекторов. Коллектор, состоящий из гладких изогнутых каналов для улучшения потока выхлопных газов, может быть изготовлен из стали, алюминия, нержавеющей стали или, чаще, из чугуна. Растрескивание, деформация и утечка из-за сломанных крепежных болтов - распространенные заболевания.

Во всех современных автомобилях с впрыском топлива используются датчики кислорода (O2) для измерения количества кислорода в выхлопных газах.На основе этой информации компьютер может добавлять или вычитать топливо, чтобы получить правильную смесь для максимальной экономии топлива и оптимальной производительности. В большинстве случаев в четырехцилиндровом двигателе есть два датчика O2. Один расположен на выпускном коллекторе перед каталитическим нейтрализатором. Другой расположен после каталитического нейтрализатора на выхлопной трубе. В двигателях V6 или V8 есть четыре датчика O2. Два датчика O2 расположены перед каталитическим нейтрализатором на каждом ряду цилиндров. Два других датчика O2 расположены после каталитического нейтрализатора на соответствующих блоках.

Каталитический нейтрализатор снижает вредные выбросы выхлопных газов двигателя. Преобразователь, установленный между выпускным коллектором и глушителем, использует сочетание тепла и металлов, которые действуют как катализаторы. Катализатор - это металл, а иногда и химическое вещество, которое заставляет другие химические вещества вступать в реакцию, не затрагивая себя. Внутренняя часть каталитического нейтрализатора состоит из таких материалов, как платина, палладий и родий. Эти материалы являются катализатором, который заставляет монооксид углерода и углеводороды реагировать с образованием водяного пара и диоксида углерода, которые гораздо менее вредны для атмосферы.

Резонатор похож на мини-глушитель с меньшими ограничениями. Это пустая эхо-камера, через которую проходит выхлоп, где энергия выхлопа отскакивает, резонирует, а некоторые шумы нейтрализуют друг друга. Резонатор не просто удаляет звук, он делает его более приемлемым. Резонатор может быть как до, так и после глушителя в выхлопной системе.

Выхлопные трубы соединяют все компоненты выхлопной системы. Они предназначены для наиболее эффективного направления выхлопных газов по мере их продвижения к задней части автомобиля и для предотвращения попадания горячих выхлопных газов в термочувствительные компоненты в моторном отсеке и вдоль ходовой части автомобиля. Выхлопные трубы обычно изготавливаются из стали, но это могут быть трубы из алюминированной стали или из нержавеющей стали, которая служит дольше из-за ее коррозионной стойкости. Соединения обычно выполняются с помощью зажимов, прокладок или сварных швов.

Глушитель снижает шум двигателя. Есть два вида глушителей. Один использует перегородки для уменьшения шума. Когда звуковые волны проходят через этот тип глушителя, они отражаются от перегородок и расходуют свою энергию внутри глушителя, теряя силу и громкость. Другой тип выталкивает выхлоп прямо через перфорированную трубу, содержащую металл, стекловолокно или какой-либо другой звукопоглощающий материал.Этот тип глушителя предназначен для уменьшения противодавления, которое возникает, когда выхлопные газы возвращаются по трубам к двигателю, и, следовательно, производят больше шума.

Выхлопная труба выходит из глушителя за задний бампер автомобиля и отводит выхлопные газы от автомобиля. Некоторые автомобили могут иметь более одной выхлопной трубы. Выхлопная труба часто заканчивается прямым или угловым вырезом, но может иметь необычный наконечник. Выхлопная труба часто больше в диаметре, чем остальная часть выхлопной системы.Это приводит к окончательному снижению давления выхлопных газов и иногда используется для улучшения внешнего вида автомобиля.

Злейший враг выхлопной системы - это коррозия, более известная как ржавчина. Влага или водяной пар присутствуют в выхлопных газах как побочный продукт сгорания и каталитического нейтрализатора. Коррозия также может возникнуть из-за внешних факторов, таких как дождь, снег и соль. Если вы живете в районе, где зимой используют дорожную соль, обязательно мойте днище автомобиля водой каждые несколько недель.Соль ускоряет процесс коррозии, и ее скорейшее удаление поможет остановить коррозию.

Другие симптомы проблем с выхлопной системой могут включать снижение мощности, снижение расхода топлива, шипение, металлический дребезжащий звук, слишком громкий двигатель, выхлопные газы, наличие контрольной лампы двигателя и физическое повреждение из-за того, что система висит низко под средство передвижения.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
