Вытяжка розетка: На какой высоте должна быть розетка для вытяжки?
На какой высоте должна быть розетка для вытяжки?
Кухня – это одно из наиболее посещаемых помещений в доме. Чистоту и свежесть воздуха на кухне может обеспечить хорошая вытяжка. Сегодня производители данного оборудования предлагают огромный выбор моделей и конструкций, которые можно подобрать по различным критериям и параметрам.
Как известно, устанавливаются вытяжки вверху комнаты, и розетки к ним должны находиться неподалеку. Именно такая розетка для вытяжки на кухне будет идеальным решением. Правильное расположение точек питания не всегда выглядит привлекательно, однако при правильном монтаже внешний вид будет не только аккуратным, но и малозаметным. В этом материале будут рассмотрены основные принципы и стандарты монтажа вытяжек и розеток к ним с учетом требований пользователя.
Когда на кухню покупают новую вытяжку, то для ее установки необходимо изначально учитывать многие нюансы, ведь от правильности монтажа зависит не только внешний вид, но также безопасность и эстетика готового помещения.
При выборе места для розетки достаточно часто возникает спорный вопрос, ведь из-за разнообразия моделей практически невозможно установить одну универсальную точку питания. В зависимости от модели принудительной вытяжки, подбирается и место для электрической розетки.
Виды электрических вытяжек (кухонных)
Сегодня производители радуют покупателей огромным выбором и ассортиментом вытяжек для кухни. Различие вытяжек может быть в способе крепления, мощности, размерам и другим показателям. В зависимости от модели подбирается и место установки розетки. Вытяжки на кухню делятся на такие виды:
- Настенная;
- Встраиваемая;
- Подвесная;
- Угловая;
- Островная.
Настенные принудительные вытяжки устанавливают над плитой или варочной поверхностью. Главное условие при этом, высота розетки под вытяжку на кухне должна быть удобной и правильной. Такие модели крепятся не к самой стене, а на некотором удалении от нее.
Встраиваемые вытяжки устанавливают непосредственно в кухонную мебель, где она не только эффективно работает, но и имеет эстетическую привлекательность.
Подвесная вытяжка имеет плоскую форму, что позволяет устанавливать ее над рабочей поверхностью ниже подвесного шкафа. Сравнительно небольшие размеры прибора аккуратно вписываются в общий вид кухни.
Угловые конструкции вытяжек прекрасно подойдут для небольшой кухни, где из-за недостаточного количества площади используют наиболее выгодное расположение. В углу вытяжка не только хорошо работает, но также прекрасно вписывается в основной дизайн интерьера.
Островные вытяжки используют для монтажа на кухне больших размеров, где расположение плиты и рабочих поверхностей находятся в центре.
Конечно, если постараться, то можно попробовать подходящее место для розеток к любой вытяжке, но обязательно придется учитывать параметры и особенности монтажа.Иногда при установке розетки под вытяжку вы еще не знаете какой именно она будет, так как приобретение этого прибора только запланировано, а не выбрано. В такой ситуации нужно выбирать оптимальное место расположения, где делать розетку для вытяжки на кухне, которое сможет подойти для любого воздухоочистителя. Когда производится расчет, то нужно учитывать важный момент. В каждой вытяжке длина шнура подключения составляет 80 сантиметров. Зная такую величину нужно, чтобы расстояние от точки питания до самого прибора не была больше этой величины.
В настоящее время, несмотря на все изобилие предлагаемых моделей, особым спросом пользуются навесные и встраиваемые модели, которые имеют хорошие характеристики и сравнительно невысокую стоимость.
Встраиваемая или подвесная вытяжка располагается в конструкции шкафа или находится в непосредственной близости от него.
В этом случае наиболее правильным и рациональным решением будет установить розетку внутри конструкции. Единственное что стоит учитывать такое расположение точки питания вынуждает делать в стенке шкафа отверстие, чтобы можно было добраться до розетки. Также в качестве варианта можно установить розетку над шкафом, где она не будет бросаться в глаза, тем не менее, со свободным доступом.
Если вытяжка подвесная, то в качестве прикрытия для розетки может выступать воздуховодный кожух. Розетка находящаяся сзади кожуха незаметна и к ней можно добраться, в случае необходимости.
Розетка, установленная на высоте 110 сантиметров от рабочей поверхности будет оптимальным решением как для встраиваемой, так и подвесной принудительной вытяжке.
Расположение розетки под вытяжку
Высота в 110 сантиметров устанавливается не с головы, есть определенные причины именно таких значений, далее вы узнаете, почему такое расстояние от рабочей поверхности считается оптимальным.
На высоту установки розетки влияет расположение вытяжки.
Как указывают производители вытяжек, есть определенная высота, на которой устройство работает с максимальной эффективностью и удобством в применении во время приготовления пищи.
В зависимости от типа плиты высота расположения вытяжки
может различаться. Электроплита или варочная поверхность требуют высоты расположения вытяжки – 65 сантиметров. Для газовой плиты расстояние до вытяжки должно быть не менее 75 сантиметров. Также стоит учитывать и высоту самих вытяжных устройств, высота которых варьирует от 15 до 30 сантиметров.Исходя из этих параметров можно провести несложный подсчет в котором получится: высота от поверхности + размеры самой вытяжки и +/- 5см в итоге и выходит полноценных 110 сантиметров. Такие размеры являются оптимальными не только с точки зрения производителей оборудования, но и самих мастеров по установке электро коммуникаций. Для того чтобы рассчитать высоту расположения розетки относительно пола, к имеющемуся значению нужно добавить размер до рабочей поверхности или плиты.
В случае с навесной вытяжкой нужно при установке розетки учитывать размеры кожуха. Разные модификации и модели вытяжек могут иметь разные показатели, однако, чтобы лишний раз не подвергаться риску, лучше производить монтаж на одной оси с плитой или варочной поверхностью, при этом расположение ее будет в центре.
В качестве наглядного примера стоит рассмотреть расположение розетки на высоте 110 сантиметров от поверхности плиты для самой вытяжки.
Для проведения сравнения были взяты крайние параметры размеров кухонных гарнитуров разных производителей. Несмотря на разницу в параметрах мебели розетки идеально подходят для монтажа. Такие размеры являются общепринятыми и подходят для большинства случаев, однако все же могут быть и исключения. Высота в 110 сантиметров считается наиболее правильной, однако могут быть и свои коррективы.
Чтобы не столкнуться с проблемой уже после установки розетки, оптимальным решением будет проводить монтажные работы, используя в качестве пособия проект с расположением будущей мебели и самой вытяжки.
Здесь представлен наиболее простой способ измерения и расположение розетки для вытяжки. Если вы знаете, где установить розетку для вытяжки, то напишите в комментарии, а мы постараемся более детально изучить ваше предложение.
Подключение кухонной вытяжки от розетки
Есть несколько способов подключения вытяжки к источнику питания, однако самым простым и в тоже время надежным считается вилка. Именно по этой причине все модели устройств оснащены вилками к розетке.
В большинстве случаев розетку для вытяжки устанавливают на некоторой высоте от поверхности навесного шкафа. Некоторым расстоянием может быть любая высота, начиная от 10 и заканчивая 30 сантиметрами. Каждый сам решает на какой отметке устанавливать розетку. Если в задумке преследуется скрытие розетки от внешних взглядов, то устанавливать ее нужно как можно ближе к верхней части шкафа, таким образом, даже под острым углом будет сложно ее заметить.
При монтаже розетки важно учитывать расположение гофровой части вытяжки. Не нужно, чтобы розетка находилась за самим гофрированным выводом, лучше ее установить с левой или правой стороны. Такая розетка для вытяжки на кухне не будет мешать для доступа к рабочей поверхности, и в любой момент можно будет отключить систему питания устройства.
Что касается навесных шкафов, то здесь также следует придерживаться определенных параметров. Дело в том, что каждый сам под себя устанавливает кухонную мебель, поэтому точки питания могут различаться своим расположением. Для определения идеального места установки, изначально стоит промерить размеры мебели, и места где она будет стоять, а исходя из полученных значений, поднимать или опускать точку электропитания.
Розеткам для вытяжки устанавливается исключительно для этого прибора, поэтому не стоит слишком выдумывать с удобным расположением.
Единственное что в данном случае приводит к недовольству – это то, что розетка находится достаточно высоко, но с другой стороны такое расположение позволяет скрыть ее от ваших глаз за гарнитуром.
Говоря о преимуществах такого расположения розетки достаточно много, ведь, во-первых, вы в любое время имеете доступ к системе питания устройства и при необходимости его всегда можно отключить. Также немаловажным является и то, что ни провод, ни саму розетку невозможно просто увидеть. В случае поломки оборудования будет легко отключить питание и снять прибор.
Как подключить вытяжку без розетки
Существуют также вытяжки, которые подключаются к электросети без использования розеток. В таких моделях провода выходят из конструкции и фиксируются с кабелем питания, после чего герметично и надежно фиксируются.
Произвести подключение вытяжки без розетки можно даже самостоятельно. Для подключения нужно взять две жилы кабеля электропроводки «фазный» и «нулевой», и к ним прикрепить провода прибора.
Если в питающем шнуре вытяжки присутствует три провода «фаза», «ноль» и «заземление», тогда заземляющий провод также соединяется с заземляющим проводом электропроводки. Помните, провод заземления выполняется желто-зеленого цвета.
Места соединения прочно зафиксировать и обмотать изолирующей лентой. Чтобы достать провода из вилки вам не понадобится много знаний и умений, корпус разбирается (либо просто отрезается вилка), и провода подготавливаются к соединению.
Внимание! Перед разрезанием провода уточните в магазине, будут ли в данном случае сохранены гарантийные обязательства.
В розетке и вилке идет три провода:
- Красный или белый – «фаза»;
- Голубой или синий – «нулевой»;
- Желто-зеленый — заземление.
Не имея проблем с распознаванием цвета запутаться, не получится.
Для соединения проводов можно использовать специальные винтовые клеммы или другие способы соединения проводов (пайка, опрессовка, самозажимные клеммы).
Использовать скрутку проводов в чистом виде не стоит, так как такое соединение считается ненадежным. Также в качестве варианта можно использовать пайку, которая надежно соединить провода и предотвратит их повреждение, кроме того такое соединение будет мало заметным.
Подключение без розетки имеет, и некоторые недостатки и основным из них считается отсутствие возможности отключения одного прибора, чтобы обесточить его придется отключать питание всего дома или квартиры.
Подключение вытяжки отдельной линией
Еще одним вариантом подключения вытяжки считается использование отдельной линии от отдельного автомата в щитовой. Такой вариант подключения имеет много преимуществ, хотя также имеются и недостатки.
К плюсам такого подключения можно отнести возможность отключения питания в любой момент, провод намного проще скрыть, нежели розетку, нет дополнительных соединений, поэтому срок эксплуатации такого способа подключения долговечный.
Питающий провод заводится в вытяжку и подключается к соответствующим клеммам.
Никаких дополнительных соединений и никаких розеток.
Здесь также следует обратить внимание на то, что для подключения питающего провода придется разбирать сам корпус, а следовательно необходимо заранее уточнять не нарушатся ли в таком случае гарантия. К тому же это не всем под силу
Говоря о минусах, стоит понимать, что для подключения прибора, таким образом, придется покупать провода, групповой автомат и вызывать мастера для установки всех составляющих. В соотношении работы и стоимости, владельцу придется выложить немалую копейку на выполнение таких работ.
Вытяжка на кухне очень важна, благодаря ей в помещении очищается воздух, и выводится дым и копоть. Правильно установленная розетка и расположенная в нужном месте сможет не испортить общий вид комнаты и дома.
Похожие материалы на сайте:
Понравилась статья — поделись с друзьями!
Где делать розетку для вытяжки? — RozetkaOnline.COM
Планируя электропроводку на кухне, многие задаются вопросом – «Где делать розетку для вытяжки?», и это правильно, ведь если ошибиться с расположением, розетка может помешать установке кухонного гарнитура или оборудования, работе вытяжки, а кроме того, испортить висящими проводами интерьер кухни.
В этой статье я расскажу, где самое оптимальное место для размещения розетки под практически любую вытяжку, кроме того, опишу некоторые стандарты, варианты и особенности установки.
Разнообразие различных видов кухонных вытяжек и способов их установки, осложняет выбор места для розетки, особенно, если вы еще не подобрали точную конфигурацию кухонного гарнитура и саму вытяжку.
Эта информация будет интересна прежде всего тем, кто на этапе электромонтажа еще не знает какая точно будет у него кухня и хочет, чтоб розетка для вытяжки была универсальная подходила практически под любой воздухоочиститель. Для большинства розеток в квартире, высоту установки розеток выбрать легко, достаточно пользоваться простоыми правилами, в случае с кухонной бытовой техникой это не работает.
Основные виды кухонных вытяжек
В настоящее время существует достаточно большое количество кухонных вытяжек различных типов: подвесные, встраиваемые, настенные, угловые и островные.
Как видите, кухонные вытяжки сильно различаются между собой как конструктивно, так и по способу монтажа, поэтому правильно разместить розетку, чтобы она подходила практически к любому варианту довольно непросто, но все же возможно.
Большая часть кухонных вытяжек, которые устанавливаются сейчас, либо связаны с навесным шкафом над варочной панелью (подвесные или встраиваемые модели), либо просто подвешиваются отдельно (настенные модели).
В первом случае (подвесные или встраиваемые кухонные вытяжки) удобнее всего расположить розетку в навесном шкафу или прямо над ним.
а во втором (настенная кухонная вытяжка), в кожухе воздуховода над вытяжкой.
Если же сделать электрическую розетку под вытяжку на высоте 110см (от столешницы кухонного гарнитура до центра розетки), она подойдет под оба этих варианта вытяжек, а так же под многие другие.
Почему розетку для вытяжки удобнее всего сделать на высоте 110см
Такая высота была установки не просто взята «с потолка», ниже я приведу расчеты, которые подтверждают её правильность.
В первую очередь, следует определится высоту установки вытяжки. На этот счет существует масса мнений, но мы будет отталкиваться от величин, рекомендуемых производителями кухонных вытяжек, именно такое расположение они считают оптимальным значением между эффективностью работы устройства и удобством пользования варочной панелью.
Для электрических плит или варочных поверхностей – 65см
Для газовых плит и варочных поверхностей – 75см
Высота же самих вытяжек может быть разной и в среднем составляет: 15-30см
При этом, путем несложных расчетов, получается:
75см (высота от столешницы до вытяжки) + 30см (размер самой высокой вытяжки) + 5см (запас на половину высоты розетки) = 110 см – это высота установки розетки от столешницы.
От пола высота будет другая, в среднем необходимо прибавить еще 80см (минимальная высота от пола до верха столешницы кухонного гарнитура), соответственно получается, высота розетки для вытяжки от пола — 190см.
Ширина декоративного кожуха кухонной вытяжки, в зависимости от модели, может быть разной, поэтому лучше не рисковать и не смещать розетку с оси установки плиты или варочной поверхности – делать прямо по центру.
Для наглядности, давайте рассмотрим основные конфигурации кухонных гарнитуров и как вписывается розетка на высоте 110см от столешницы для вытяжки в них.
Мы взяли две крайние конфигурации габартиных размеров кухонных гарнитуров и, как видите, розетка для вытяжки вписывается в них прекрасно, даже если брать расчет высоту монтажа от пола — 190см.
Такая высота розетки подойдёт даже для популярных нынче наклонных вытяжек.
И хотя, расстояние до розетки вытяжки в 110см от столешницы или 190см от пола, подходит для большинства современных установок, на кухнях практически любых конфигураций, всё же вы должны понимать, что это универсальная высота и она не всегда может оказаться максимально удачной, именно для вас.
Поэтому, я рекомендую, еще на этапе электромонтажа, иметь точный проект вашей кухни с подобранным электрооборудованием.
В таком случае, вы сможете максимально точно рассчитать наиболее удобное место для розетки, при этом, имейте в виду, что обычно, длина электрического шнура у кухонной вытяжки не более 80см в длину.
Если же вы знаете более универсальное место для розетки кухонной вытяжки, обязательно пишите в комментариях к статье, кроме того? оставляйте любые мнения, дополнения, вопросы или замечания по этой теме, буду рад ответить всем!
где делать (высота), подключить электричество
Как и любое другое электрооборудование — кухонная вытяжка требует подключения к электросети.
Если розетка в подходящем месте уже имеется — вопрос отпадает. Если ее нет, и нужно сделать — то необходимо знать определенные правила установки. Ниже мы разберемся, куда ее можно устанавливать.
Сразу оговоримся: в идеале решать вопрос с созданием точки питания нужно тогда, когда место под плиту и вытяжку уже точно определено, выбрана (а в идеале куплена и установлена) кухонная мебель, а также выбрана точная модель вытяжки.
Какая розетка подойдет для кухонной вытяжки: правила выбора
Поскольку условия на кухне не такие «спокойные», как в спальне или гостиной, выбирать саму розетку и ее расположение нужно с учетом нескольких нюансов.
Основной параметр — степень защиты. Она классифицируется по международной таблице IP. Каждое изделие имеет определенную степень защиты, которая рассчитана на работу в определенных условиях.
Код IP включает 2 цифры. Первая — указывает на размер частиц, которые может пропустить изделие. Вторая — указывает, от чего защищена розетка.
Коды расшифровываются так:
Диаметр пропускаемых частиц | Уровень защиты |
0: не имеет защиты | 0: не имеет защиты |
1: более 50 мм | 1: защищена от капель, которые падают сверху |
2: 12-50 мм | 2: защищена от капель, которые попадают под углом до 15º |
3: 2. | 3: защищена от капель, попадающих под углом 15-60º |
4: 1-2.5 мм | 4: защищена от брызг |
5: частично защищена от проникновения пыли | 5: защищена от струи воды |
6: полностью защищена от проникновения пыли | 6: защищена от сильной струи воды |
7: защищена от кратковременного попадания в воду | |
8: защищена от полного и длительного попадания в воду |
5-12 ммСчитается, что для кухни подходят розетки, имеющие степень защиты от IP62 и больше.
Помимо степени защиты стоит обращать внимание на такие нюансы:
- Материал. Слишком дешевые изделия делают из низкокачественного пластика. Такой материал быстрее изнашивается и легче плавится (актуально, если розетка будет располагаться близко к кухонной плите).
- Качество сборки. В обязательном порядке изделие должно быть собрано качественно, надежно, без люфтов и шатаний. В противном случае внутрь может набиться пыль, жир и копоть от плиты, или попасть влага.
- Наличие «шторок», которые не позволяют попадать в розетку чему-либо, кроме вилки. Для кухни — практически незаменимая функция.
- Внешний вид. Дизайн розеток для кухни не является основным критерием. Однако если вы планируете оформить кухню в определенном стиле — на внешний вид розетки тоже стоит обращать внимание: чтобы он не выбивался из общего фона. Как вариант — точку электропитания можно спрятать в шкаф.
Как выбирать розетку? (видео)
Выбираем место для розетки под вытяжку: правила и стандарты
Когда розетка уже выбрана и куплена — нужно выбирать, где ее расположить.
Главные правила, по которым выбирается место для розеток под вытяжку:
- Нужно точно решить, где и на какой высоте будет висеть вытяжка (наверное, самое главное правило). Это необходимо, чтобы при выборе места под розетку можно было соблюдать остальные правила и ограничения (расстояния до предметов мебели).
- Минимальное расстояние от точки электропитания до кухонной мебели (столешницы, шкафчиков, полок) — 5 см.
- Минимальное расстояние от точки электропитания до отверстия вентшахты — 20 см.
- Рекомендуется делать розетку не впритык к корпусу вытяжки, а отступать от него примерно на 30 см в сторону. В этом случае до точки питания не будет доходить жар, а также не будут долетать возможные капли воды и жира от плиты.
- В обязательном порядке должно быть заземление, сила тока — от 15А.
- Общая мощность кухонных приборов не должна превышать 4 кВт. Если сумма мощности кухонного оборудования уже составляет или превышает 4 кВт — для вытяжки нужно проводить отдельную линию, чтобы избежать перегрузки электросети при одновременной работе всех устройств.
- Доступ к розетке не должен перекрываться мебелью или техникой, по крайней мере массивной и тяжелой (размещение внутри шкафа — допускается). Во-первых — нужно видеть, в каком состоянии находится точка питания. Во-вторых — в случае неполадок с ней или с проводкой придется отодвигать мебель и технику (а на кухне зачастую отдельный предмет мебели отодвинуть нельзя).
Это необходимо, чтобы при выборе места под розетку можно было соблюдать остальные правила и ограничения (расстояния до предметов мебели).
Во-первых — нужно видеть, в каком состоянии находится точка питания. Во-вторых — в случае неполадок с ней или с проводкой придется отодвигать мебель и технику (а на кухне зачастую отдельный предмет мебели отодвинуть нельзя).Также рекомендуется точно узнать, какова длина шнура у выбранной модели (если вы ее уже выбрали). Обычно она составляет около 80 см (вариант не общепринятый, но самый распространенный).
Правила прокладки проводки по кухне (видео)
Высота розетки для вытяжки: на какой делать?
Рекомендуемая высота установки — 180-200 сантиметров от пола, или 100-110 сантиметров выше стола (плиты).
Оптимальная высота от плиты (столешницы) может рассчитываться по такой формуле:
Hвп + Hв + 5, где:
Где делать розетку для «обычной» вытяжки (не встроенной)?
Еще один важный момент: изначально рекомендуется определиться с моделью (или хотя бы с типом вытяжки), а уже потом подбирать, где она будет подключаться к электричеству.
Причина в том, что устройства разных видов имеют свои особенности подключения:
- Встроенная (встраиваемая). Устанавливается в шкаф, и розетка обычно располагается там же.
- Подвесная (установка осуществляется под кухонным шкафом, или без него). Если установить подвесную вытяжку под шкафчик — то точку электропитания можно сделать внутри него.
- Островная (потолочная). Самый сложный вариант в плане монтажа: крепится к потолку, в отдалении от стены. Питание электричеством в этом случае может осуществляться прямым подключением к проводке (подробнее об этом — ниже). Либо, как вариант — точка электропитания делается под потолком.
- Угловая, наклонная, каминная, Т-образная. Такие устройства подключаются одинаково, в розетку рядом с местом установки.
Где и как делать розетку для встроенной вытяжки?
Выше уже упоминалось, что для вытяжки, встраиваемой в шкаф, ставить розетку нужно там же (в шкафу). Поэтому изначально нужно иметь хотя бы проект будущей мебели, и уже потом — выбирать место для розетки.
Приступать к работе нужно уже после того, как мебель будет установлена. При этом существует пара важных правил ПУЭ, которые нужно соблюдать:
- Розетка должна устанавливаться на несгораемое основание.
- «Скрытая» проводка, которая будет проходить внутри кухонной мебели, обязательно должна прокладываться в стальном гофрированном кожухе — для защиты.
Подключение встроенной вытяжки к сети (видео)
На всех ли вытяжках есть вилка?
Основная часть моделей продаются с вилкой. Однако некоторые устройства продаются без нее — просто шнур с проводами на концах. В продаже они редко, но все-таки встречаются, поэтому на всякий случай при покупке стоит уточнить, есть ли у модели вилка.
Как подключить ее в этом случае? Варианты таковы:
- Присоединить к проводам вилку, и подключить в розетку обычным способом.
- Присоединить через клеммники Wago (Ваго).
- Присоединить через клеммную колодку.
Подключение вытяжки без розетки к электричеству (напрямую): стоит ли так делать?
Нужна ли розетка, чтобы подключить вытяжку? Нужна, но не обязательно: при необходимости устройство может подключаться напрямую к проводке, без вилки и розетки — с помощью клеммников.
Такая схема считается небезопасной, и применять ее не рекомендуется. Вдобавок это еще и неудобно: если понадобится снять вытяжку, то отключить такое соединение будет сложнее и дольше.
Наклонные кухонные вытяжки — ROZETKA
Редкий аромат может посоревноваться в привлекательности с запахом свежей домашней еды. Однако, если стойкий дух пищи исходит от вашей одежды, это уместно далеко не всегда. Именно поэтому в базовый набор бытовой техники для современных кухонь обязательно входит вытяжка. И если каких-то полвека назад это устройство использовалось в основном лишь в пищевой промышленности, ресторанах и столовых, то теперь вытяжки применяются повсеместно.
Каждый обыватель может выбрать себе на кухню модель в соответствии со своими эстетическими предпочтениями, особенностями жилища и размером кошелька.
Наклонные вытяжки в каталоге ROZETKA
Вытяжка решает целый ряд проблем: улавливает запахи, испарения и дым, устраняет продукты сгорания, которые выделяются при готовке и отрицательно сказываются на здоровье, а также не позволяет копоти и жиру скапливаться на кухонных поверхностях.
Эти функции обеспечиваются за счет следующих режимов работы:
- отвод. Режим, в котором воздуховод вытяжки присоединяется к вентиляционной шахте и полностью выводит загрязненный воздух за пределы помещения. Это обеспечивает стопроцентную очистку.
- рециркуляция. В таком режиме вентиляторы вытяжки засасывают воздух, пропуская его через фильтры, а затем возвращают обратно уже обновленным. Эффективность такого способа очистки ниже, чем в режиме отвода и составляет около 80%.
На сегодняшний день большинство наклонных вытяжек совмещает оба описанных режима.
Что касается внешних особенностей, корпус и вентиляционный агрегат выполнены из прочных термостойких материалов. А вот дизайнерские дополнения могут быть самые разнообразные: стекло, дерево, эмаль и т.д. Панель управления бывает как механической, так и электронной. Еще один непременный компонент — фильтры. Они делятся на две основных разновидности:
- жироулавливающие. Необходимы для механического удаления из воздуха частиц жира и грязи. Есть металлические модели, которые достаточно периодически отмывать мыльной водой или даже в посудомоечной машине. Одноразовые жировые фильтры делают из бумаги, флизелина или синтепона, их нужно выбрасывать по мере загрязнения.
- угольные. Необходимы для обеспечения режима рециркуляции, так как призваны не только фильтровать воздух, но и возвращать его обратно в кухню очищенным и лишенным запахов. Основной их компонент — активированный уголь, выполняющий роль сорбента. Эти фильтры — одноразовые.
Чем привлекательны наклонные вытяжки?

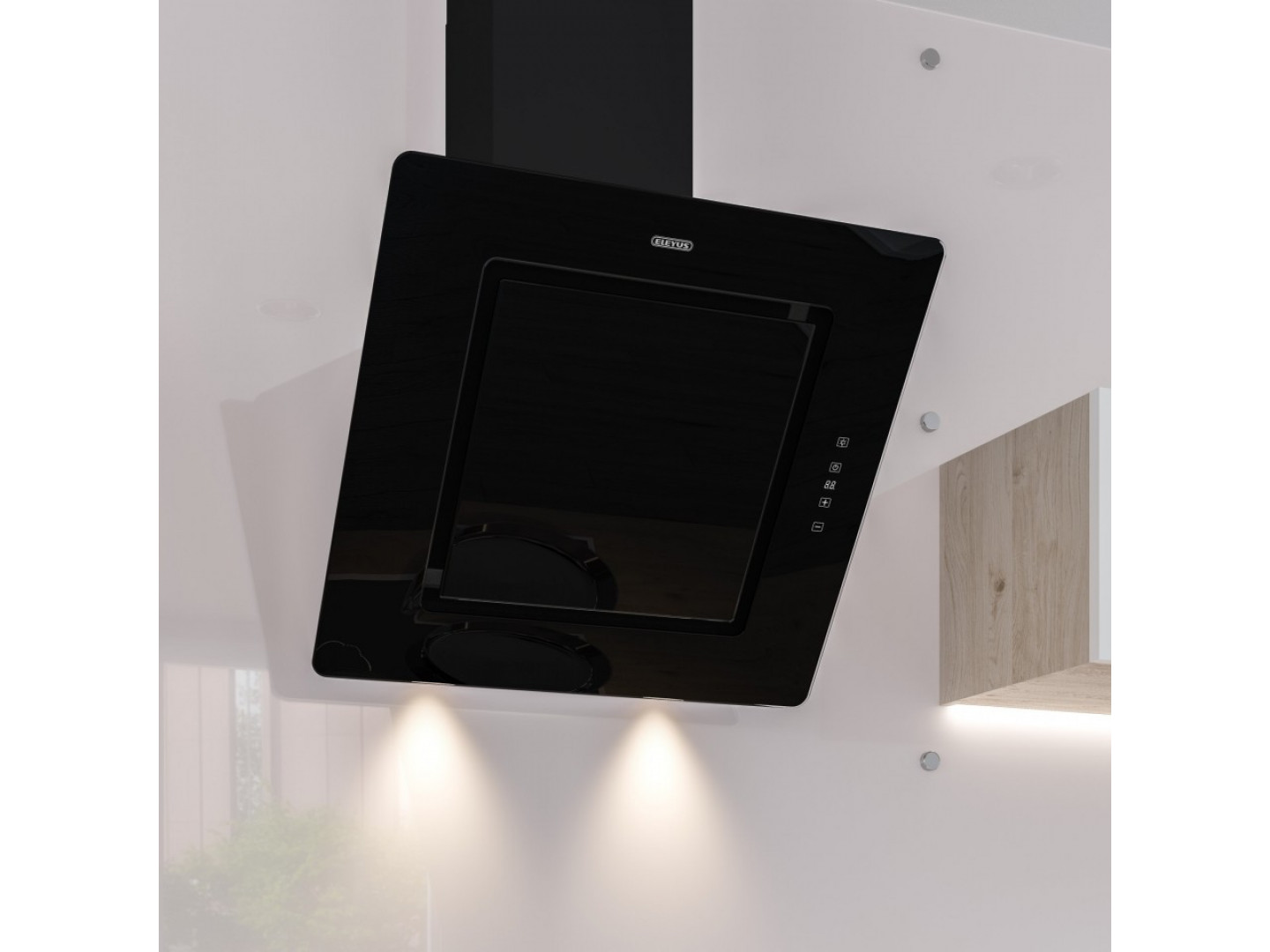

Наклонные вытяжки — это подвесные устройства с настенным способом монтажа.
Их главное преимущество — эргономичность. Выглядят они непривычно: как вертикальная панель, расположенная под углом к стене. Такая конструкция совершенно не сказывается на качестве работы, зато оставляет широкий простор для фантазии дизайнеров. Жироулавливающий фильтр в этих вытяжках скрыт от глаз, да и сам корпус не нависает над головой. Усовершенствованная конструкция двигателя позволяет существенно сократить энергозатраты, а за счет зауженного пространства воздуховода процесс очищения происходит быстрее и эффективнее.

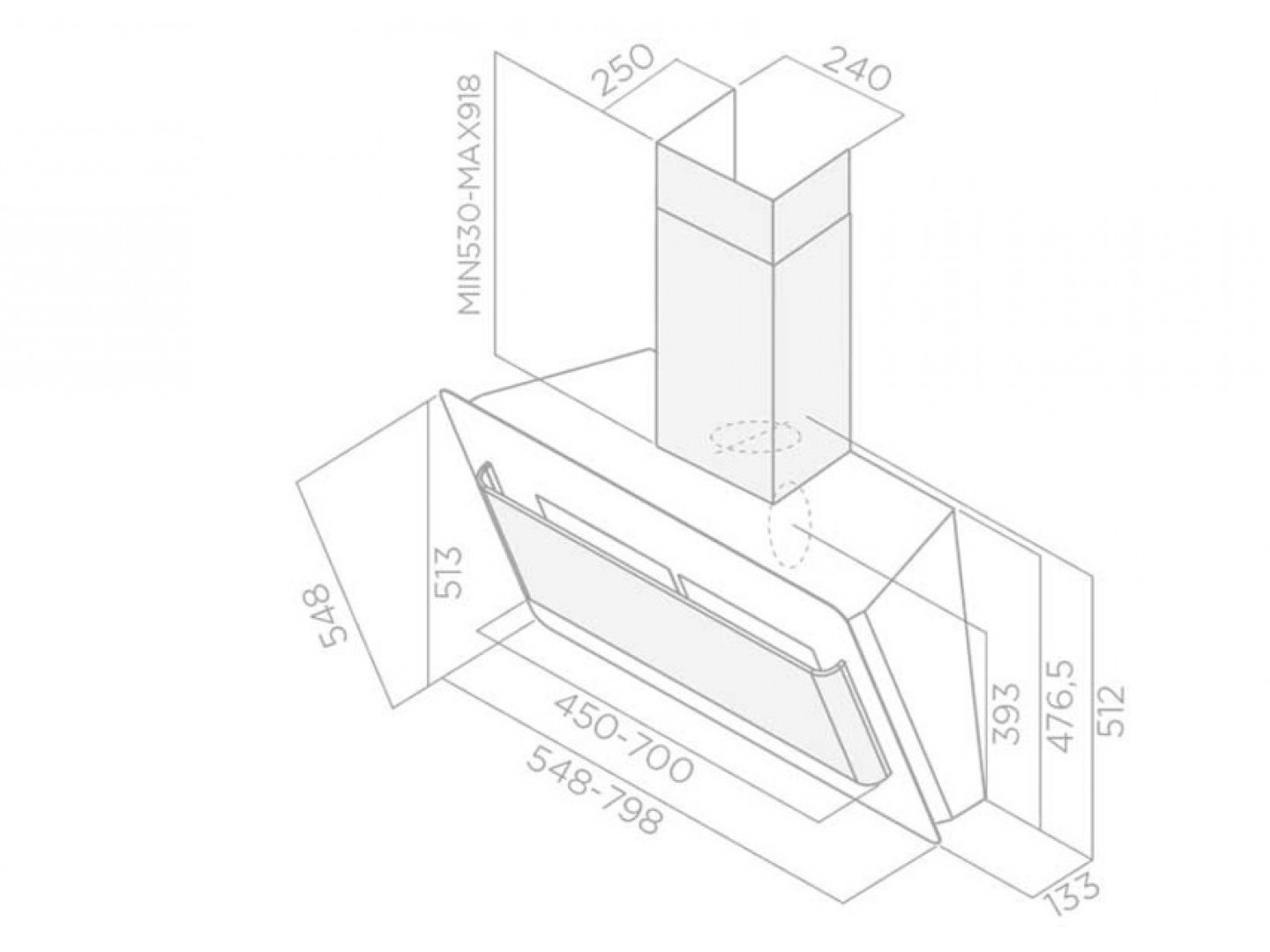

Стандартные габариты таких приборов колеблются от 55-60 см до 90 см. Но для варочных поверхностей скромного размера — например, на две конфорки — есть варианты, не превышающие 50 см.
Цена на наклонные вытяжки обычно выше, чем на прочие типы очистительных приборов для кухни. Однако, как свидетельствуют многочисленные отзывы покупателей, она абсолютно оправдана наличием ряда особенностей: сенсорным дисплеем, таймером и функцией автовключения, возможностью дистанционного управления, а главное — сниженным уровнем шума при более высокой производительности.
На сайте ROZETKA вы можете купить наклонную вытяжку для кухни с любым интерьерным наполнением. Самые популярные цвета таких устройств — черный, белый и нержавеющая сталь. Однако можно найти и более изысканные варианты: слоновую кость, кремовый, серебристый, коричневый и даже позолоту.
Установка розетки для вытяжки
При ремонте или реконструкции кухни установка розетки для вытяжки должна быть предусмотрена планом работ. Даже если место подключения уже есть — стоит проанализировать его и подумать либо о переносе (иногда он оправдан), либо о замене самого оборудования.
Если же вы только планируете устанавливать вытяжку, то отдельная розетка для нее как минимум желательна. И монтировать ее стоит в наиболее удобном месте с учетом особенностей эксплуатации электрики в таких помещениях.
Выбор розетки для подключения вытяжки
Выбирать розетки для кухонной вытяжки нужно с учетом нескольких параметров. Первый, самый главный — степень защиты: для кухни характерна высокая влажность и высокая концентрация взвешенных в воздухе частиц, потому стандартное оборудование здесь будет быстро выходить из строя.
Для кухонь минимально допустимая степень защиты — IP62. Если же точка подключения будет расположена низко, в непосредственной близости от источника воды, то защита должна быть еще более надежной.Кроме того, при выборе розетки, в которую будет включена вытяжка, учитывают:
- Качество пластика. При высоких температурах дешевый пластик очень быстро плавится, а в кухне такая вероятность многократно возрастает.
- Качество керамоблока. От моделей, у которых вместо керамики контактная группа размещена в пластиковом сердечнике, стоит отказаться. Сам керамоблок должен быть достаточно прочным, тяжелым и массивным.
- Качество фиксирующего механизма. Вытяжку включают в розетку не часто — обычно вилка находится в установленном состоянии месяцами. Поэтому нагрузка на корпус устройства будет небольшой. Но в любом случае надежная фиксация важна, потому выбирают для кухни модели с лепестками из прочного упругого металла.
- Шторки для входных отверстий или защитная крышка. Очень полезные детали для любых кухонных розеток. Для точки подключения вытяжки их наличие не будет критичным — все равно вилка 90% времени будет перекрывать контакты. Но лучше выбирать модель с дополнительной деталью для защиты от влаги и пыли.
Очень полезные детали для любых кухонных розеток. Для точки подключения вытяжки их наличие не будет критичным — все равно вилка 90% времени будет перекрывать контакты. Но лучше выбирать модель с дополнительной деталью для защиты от влаги и пыли.Устанавливать ли розетки, совмещенные с выключателями — выбирать вам: они удобны, но надежность у таких решений ниже. Также стоит обратить внимание на дизайн: если розеточная группа для вытяжки будет находиться на виду, стоит выбирать модель, которая впишется в интерьер по стилю и оттенку. Также возможен скрытый монтаж в одном из кухонных шкафов — в этом случае внешний вид практически не важен, но важна максимальная огнестойкость и защита от плавления.
Подготовительные работы
В том случае, если проводка уже подведена к нужному месту, установить розетку для подключения вытяжки можно и самостоятельно. Если же проводку не проводили — придется вести линию от распределительной коробки в кабель-канале, потому что прокладка штробы для скрытого монтажа невозможна без нарушения целостности отделки кухни.
Для выполнения монтажных работ будут нужны:
- Измерительные инструменты.
- Пассатижи.
- Отвертка.
- Нож или специальный инструмент для зачистки кабеля.
Если установка выполняется при капитальном ремонте кухни, то чаще всего монтируют встраиваемые розетки, для которых требуется предварительный монтаж подрозетника. Если же розетка ставится в уже отделанном помещении, то выбирают накладную модель, основание которой крепится к стене дюбелями с пластиковой гильзой.
Провод для подключения розетки должен быть достаточно надежным, чтобы с запасом выдерживать нагрузку до 400 Вт и ток до 2 А. Чаще всего выбирают провода с площадью сечения до 1,5 мм2 — они вполне надежны, и кроме вытяжки в эту розетку можно будет включить практически любой кухонный прибор.
Обратите внимание! При выполнении любых работ по монтажу или подключению электрооборудования нужно соблюдать правила электробезопасности. Все операции проводятся только при отключенном электропитании, для манипуляций с проводами используются инструменты с изолированными ручками.
После завершения работ не должно оставаться открытых проводов без изоляции или других потенциально опасных участков.Оптимальная высота
От выбора места установки зависит не столько удобство использования розетки (включать в нее вилку нужно нечасто), сколько надежность подключения и его защищенность от внешних воздействий. Перед началом всех монтажных работ нужно определить, где именно будет находиться сама вытяжка и нанести на стены разметку — именно на нее следует ориентироваться в дальнейшем.
В общем случае оптимальная высота монтажа — 190 см от пола или 100 см от уровня столешницы. Это даст возможность разместить точку подключения вытяжки к электросети на удалении от основных источников влаги и горячих капель, но сохранит возможность доступа.
Кроме того, при выборе точки монтажа нужно учитывать ограничения для любых кухонных розеток:
- Не ближе, чем в 50 мм от любых предметов мебели.
- Не ближе 200 мм от края отверстия вентиляционной шахты.
- Не ближе, чем в 300 мм от кожуха вытяжной системы.
Также нежелательно устанавливать точку подключения в месте, которое затем будет загорожено стационарной мебелью или бытовой техникой. Это затруднит доступ к розетке, но главное — не даст возможности визуально контролировать ее состояние, заранее отмечая признаки выхода из строя.
Технология монтажа розетки для вытяжки
Монтируется розетка достаточно просто. Перед началом установочных работ ветка проводки обязательно обесточивается, а напряжение на проводах проверяется тестером. Затем:
- Провод, заведенный в подрозетник или подведенный к месту установки накладной модели, зачищается от изоляции на длину 5-10 мм. Для удобства работы жилы нужно разделить на 5-10 см.
- Зачищенные концы провода вставляются в клеммы контактной группы и фиксируются винтами. Слишком сильно затягивать винты не нужно — в месте пережатия провод может сломаться, что приведет к ухудшению контакта. Отдельно подключается заземляющая жила (при этом ориентироваться нужно на цветовую маркировку).
- Рабочая часть розетки помещается в подрозетник, туда же аккуратно (без заломов) укладываются провода. После выравнивания детали она фиксируется в подрозетнике прижимными лапками, которые раздвигаются при вращении крепёжных винтов. Иногда конструкция предусматривает фиксацию специальными винтами, которые вкручиваются в гнезда подрозетника напрямую.
Отдельно подключается заземляющая жила (при этом ориентироваться нужно на цветовую маркировку).Финальный этап монтажа — установка лицевой панели. Она или защелкивается на креплениях или (чаще) фиксируется винтами.
Распространенные ошибки при монтаже розетки для вытяжки
Самая распространенная ошибка связана с подключением мощной современной вытяжки к розетке на старой проводке. При пиковых нагрузках возможен перегрев с последующим возгоранием или выходом точки подключения из строя.
Кроме того, возможны и другие нежелательные решения:
- Монтаж слишком близко к газовой плите или другим горячим поверхностям.
- Размещение в зоне попадания капель воды от мойки или плиты.
- Использование слишком тонкого провода, который не рассчитан на нагрузку при длительной работе вытяжки.
- Монтаж оборудования без нужной защиты от пыли/влаги.
Все это — а также банальная небрежность при монтаже или некачественная изоляция проводов — может стать причиной возгорания или короткого замыкания. Поэтому при отсутствии нужных знаний или навыков монтаж розетки для подключения вытяжки стоит поручить мастерам с соответствующей квалификацией.
Розетки на кухне | tarcia
Если у вас есть дизайн-проект от профессионального дизайнера, можете ни о чём не беспокоиться.
Но если вы делаете ремонт сами, помните: сначала нужно сделать проект кухни, и только потом, распланировать розетки.
Стильный
дизайн-проект
Вашей кухни бесплатно
Вы получите 3D проект и все чертежи для строителей.
Предложение действует до: 31 декабря 2020 года.
«Как разместить розетки на кухне?» — один из самых популярных вопросов в нашей практике. Чтобы избежать ошибок, важно соблюдать последовательность действий и два правила.
Правило №1.
Удобное и правильное расположение розеток можно продумать только после того, как вы определились с кухонной комбинацией и знаете габаритные размеры всех шкафов и ящиков — высоту, ширину, глубину. На этапе проектирования кухни нужно определиться и с техникой — уточнить детали подключения и рекомендации по расположению электровыводов.
Правило №2.
Важно помнить, что для каждого бытового прибора есть свои требования по расположению электрической розетки.
Для встроенного холодильника розетку не следует располагать розетку за прибором — она может мешать установке каркаса и самого холодильника.
Для отдельно стоящего холодильника допускается размещение розетки непосредственно за ним. Но наилучший вариант — 5–10 см от холодильника: розетка будет в постоянном доступе, и при необходимости отключить холодильник его не придется двигать.
Так же для холодильника лучше всего, если он будет подключен к отдельному автомату.Розетки над столешницей.
Тут все зависит от высоты нижних шкафов и раскладки плитки.
Не забудьте сразу согласовать фартук и его раскладку, тогда расположение розеток легко откорректировать.
Если вы делаете встроенные колонны, где будет вытяжка и микроволновка, то розетки нужно прятать за микроволновку.
⠀
Не забудьте сделать розетку для подсветки.И выключатель для подсветки — это супер удобно!
⠀
Верхние розетки — это как правило розетки для вытяжки, розетка под подсветку кухни. А так же микроволновка с духовкой (если вы задумаете их делать в колонне). Для каждой розетки — свои правила.
Розетки для посудомоечной машины и стиральной машины. Посудомечная машина и стиральная машина чаще всего устанавливают рядом с мойкой: это связано с удобством подачи воды. Оптимальный вариант размещения розеток — непосредственно под мойкой на высоте 30-40 см от уровня чистого пола.
Розетки для варочной поверхности и духовки. Варочная поверхность и духовой шкаф подключаются в разные розетки. Когда духовка расположена классическим способом под варочной поверхностью, розетки размещают на высоте 30 см от уровня чистого пола в соседнем шкафчике.
Если духовой шкаф встраивают в колонну, розетку устанавливают там же, по центру каркаса на высоте 55—70 см от уровня чистого пола, в зависимости от нижних ящиков. Расположение непосредственно за духовым шкафом — недопустимо. Есть большая вероятность того, что вилка, включенная в розетку, будет мешать установке прибора.
Во время электромонтажа возникает масса вопросов и самостоятельно разобраться с этими вопросами очень трудно.
Чтобы избежать ошибок при ремонте получите бесплатную консультацию у нашего дизайнера.
До сих пор многие люди при проведении ремонта пренебрегают необходимостью составления чертежей, считая их лишними расходами и полагаясь только на свое чутье и мастерство выбранного исполнителя.
⠀
Последствия ремонта без проектной документации становятся видны в самом его конце. Здесь не хватило розеток, там выключатель расположился неудобно, в одной из комнат получилось тусклое освещение и так далее. Подобные примеры можно перечислять бесконечно.
⠀
❗Наличие рабочих чертежей гарантирует ремонт без этих ошибок.
⠀
Комплект чертежей для строителей — это подробная инструкция для бригады по выполнению ремонта.
Такая инструкция ощутимо упрощает работу при ремонте, исключая все недопонимания между заказчиком и рабочими.
⠀
Наш дизайнер предусматривает электрические и слаботочные розетки, выводы проводов и выключатели в строгом соответствии с их назначением.
Забудьте об удлинителях и проводах поверх обоев и шкафов!
⠀
📍Чертежи экономят время, деньги и нервы. Вот почему мы сопровождаем ремонт вашей кухни на всех его этапах.
⠀
Весь комплект чертежей вы получаете абсолютно бесплатно.
Дизайн кухни в цвете с размерами
План расположения электрических розеток
План выкладки фартука из плитки
План возведения гипсокартонных конструкций и перегородок (если есть необходимость в этом)
Стоимость кухонного гарнитура с описанием выбранных материалов
Для понимания хотим показать реальный проект кухни, который мы выполняли для Евгении и Виктора из Краснодара.
1. Планирование пространства кухни. Такая расстановка техники, оборудования и кухонных шкафов дает понимание, как все будет организовано: где будет расположена зона готовки, хранения.
2. После того, как составлен проект кухни можно приступать к визуализации и подбору материалов.
На этапе визуализации понадобятся все сохраненные фотографии и идеи дизайна для кухни. От дизайна кухни отталкиваемся для подбора материалов. Плитку для фартука, для пола, цвет стен гораздо легче подобрать, когда есть окончательное понимание дизайна кухни.
3. Исходя из выполненного дизайна и планировки кухни составляем чертежи для строителей.
План расположения розеток для техники:
План выкладки фартука:
План расположения воздухоотвода для вытяжки:
При необходимости выполняем чертежи, как сделать выводы для канализации и водоснабжения, размеры гипсокартонных перегородок.
Когда все вышеописанные шаги были сделаны, можно приступать к ремонту кухни.
Если сделать наоборот, то возможны ошибки. Например, розетка расположена не на том месте или ее не хватает. И переносить розетку, когда ремонт уже закончен, согласитесь, ой как не удобно!
Следование этим шагам убережет вас от ошибок.
Получите все необходимые чертежи бесплатно:
Вот такой результат мы получили:
Остались вопросы?
Получите консультацию дизайнера
ᐅ ELIKOR Врезной блок 60 нержавейка отзывы — 5 честных отзыва покупателей о вытяжке ELIKOR Врезной блок 60 нержавейка
Самые выгодные предложения по ELIKOR Врезной блок 60 нержавейка
pepsi-capuchino, 16.11.2016
Достоинства:
Мощная, низкий уровень шума даже на 3 скорости
Недостатки:
Не выявленно
Комментарий:
У нас большая белая кухня, 11 метров, готовим часто, собираемся шумными компаниями, оба с мужем курящие и курим только на кухне, по этому выбирали мощную вытяжку, у нас нет верхних шкафов, вместо низ полки, по этому мы изначально выбирали вытяжку, которую можно убрать в высокий прямоугольный короб до потолка.
Что могу сказать, в вытяжке есть таймер, три скорости, можно отдельно включать лампы, а можно вместе с вытяжкой, или же вытяжку без света, производство самой вытяжки Россия, но решетка-фильтр немецкий, по рекомендациям необходимо мыть его раз в месяц. Уровень шума приемлемый. Вытяжка с легкостью удерживает лист бумаги, он к ней просто притягивается и прилипает. Запахи все вытягивает (у нас отвод) внутри ничего не громыхает, не жужжит, розетка примерно метр длинной, мы подключили на прямую к проводу, срезав ее. Лампочки яркие, галогеновые , вечером легко можно готовить не включая основной свет. Дизайн ВНИМАНИЕ — отличается от заявленного! Панель с кнопками спереди на торце, а не выступает под ним, как на всех фото! Но это нам даже лучше подошло, цвет сатин, очень маркий, но моется легко, кнопки, когда они включены подсвечиваются красным светом. Самое главное, она реально очень хорошо вытягивает, прислушалась к совету отца, и купила нашего производства, ни капли не жалею! Кстати, такая же вытяжка есть на 70 сантиметров, по крайней мере инструкция универсальна для обеих вытяжек, но в реале наша вытяжка оказалась не 60 сантиметров, как мы изначально думали, а 52 см, думаю, что и на 70 тоже на самом деле меньше, но это скорее наша невнимательность.
Как крепить ее не известно, мы купили крепление отдельно — зигзагом, но вообще у нас нестандартный крепеж, думаю, что если ее крепить в шкаф, то легко можно использовать саморезы по металлу. Вообщем советую данную модель всем!
Multi Mixe, 13.06.2016
Достоинства:
Высокопроизводительная, мощная. Кнопочное управление, что как по мне — гораздо удобнее ползунков. По виду не самый страх. Есть ненужный мне 15 минутный таймер.
Недостатки:
К сожалению недостатков больше, чем достоинств. Во первых это блок управления, они же и кнопки. С самого начала очень пронзительно пищал. Пытался довести до ума, пока не понял, что писк появляется только при моменте, когда блок управления стоит на месте. Входит в резонанс с железом и пищит и сводит с ума.
После 1.5 лет, кнопки развалились от нажатий. Сама пластиковая штука, на что нажимаешь. Да и по сути они очень плохо держались там.
Отличается от фото. На 3 см ниже, чем заявлено. Ее всегда видно. Металл в некоторых местах не ровно просверлен. Посадочные места в частности пришлось увеличивать для плотного прилегания к шкафу.
Шумная, пылесос менее шумный, чем вытяжка на 3 скорости.
Комментарий:
Я не знаю, может просто не повезло со сборкой или еще какие варианты, но за что не возьмись — все плохо. Единственное, что — работает. Спасибо и на этом. Был вариант купить Элику циак, но черт дернул поддержать российского изготовителя. Поддержал мороками и головной болью от писка. В скором времени куплю другую, эту отдам кому — нибудь. Или обменяю на Элику циак))
Субботина Юлия, 19.01.2016
Достоинства:
Цена, не шумная
Недостатки:
На третьей все ж таки гудит неслабо.
Но, слава Богу, на этой скорости нет необходимости использовать агрегат часто
Комментарий:
Внешний вид отличается от заявленного. В лучшую сторону. Вечером заменяет верхний свет — приятно выпить чаю в «полусвете»))) но после использования лампочки немного гудят — первое время долго искала, что ж такое звенит в новой кухне)) Теперь не замечаю уже. Вытягивает замечательно. При готовке — ни капли пара мимо) Гудит не громко. Удобная, симпатичная. В целом очень довольны, особенно учитывая цену.
leonovi, 06.04.2015
Достоинства:
Хорошая цена
Кнопочное управление с приятной белой подсветкой
Довольно тихая
Высокая производительность (650 м³/час)
Недостатки:
Галогеновые лампы (пора бы уже на светодиоды переходить).
Одна из лампочек через две недели эксплуатации начала помигивать.
Проблемы с терминологией. На Яндексе это вытяжка, на сайте производителя — воздухоочиститель, в паспорте — врезной блок. Очень долго искал.
Комментарий:
При сегодняшних ценах, конкурентов у этой вытяжки, пожалуй, нет.
Назвать её полностью отечественной нельзя — мотор в ней итальянский.
Гость, 15.06.2014
Достоинства:
Приятный вид, удобное управление, наличие таймера, три режима работы.
Недостатки:
Шумновата, галогеновые лампы.
Комментарий:
Покупали при ремонте. В целом довольны. Имеется 15 минутный таймер (хотя и не пользуемся). Замечаний по работе нет.
Установка вытяжки
— Extreme How To
Ларри Уолтон
Под вытяжкой — Установите вытяжку духовки, чтобы модернизировать вытяжную систему на кухне.
Когда Vendettis решили модернизировать свою кухню, они выбрали одно из ключевых усовершенствований — это установка вытяжки коммерческого типа. Вытяжка из нержавеющей стали не только добавила бы блеска изысканной кухне, но и открыла бы комнату для лучшего обзора окон и прилегающих жилых помещений.В качестве дополнительного бонуса новая конструкция вытяжки будет предлагать лучший воздушный поток для удаления пара и запахов из дома.
Если вы строите новую кухню или планируете реконструкцию с использованием вытяжки такого типа, убедитесь, что поверхность стены и источник питания уже установлены. Однако, если вы снимаете существующую вытяжку и навесные шкафы, на которых она установлена, у вас впереди еще немного работы.
Большая часть складского пространства над существующей вытяжкой Vendettis была занята воздуховодами.Они посчитали, что могут компенсировать потерю места для хранения из-за удаления соседних навесных шкафов, установив несколько полок из нержавеющей стали, которые обеспечили бы функциональное хранение, добавив при этом коммерческого ощущения кухни.
Как к:
Step 1: Подготовьтесь к установке этой вытяжки в индустриальном стиле, удалив все навесные шкафы, расположенные над плитой. Некоторые домовладельцы компенсируют потерю шкафов для хранения, устанавливая открытые полки и стеллажи возле вытяжки.
Шаг 2: Извлеките детали вытяжки из упаковки и установите монтажный кронштейн, чтобы измерить расстояние от нижней части прибора до кронштейна.
Шаг 3: Совместите направляющие для измерения, чтобы убедиться, что они достигают потолка на высоте, выбранной вами для установки вытяжки.
Шаг 4: Измерьте и отметьте высоту монтажной пластины вытяжки.Обратите внимание на предложения по высоте в инструкции, потому что это повлияет на работу вытяжки и на то, насколько хорошо она удаляет пар и не дай бог, дым из зоны варочной поверхности.
Шаг 5: С помощью уровня отметьте отвесные линии, где будут располагаться труба воздуховода и желобок. Для нашей установки это также определило расположение необходимой розетки.
Шаг 6: С помощью компаса разметьте место, где воздуховод должен быть разрезан, чтобы пройти через потолок.Внутри вытяжки не так много места, поэтому держите воздуховод близко к стене.
Шаг 7: Вырежьте отверстие для воздуховода вытяжки с помощью небольшой пилы для стеновых панелей.
Шаг 8: Установите монтажный кронштейн и отметьте места для винтов монтажного кронштейна.
Шаг 9: Если вы можете ударить по стойке с помощью только одного винта, используйте стеновой анкер с другой стороны кронштейна.Примечание. Если вы не можете закрепить кронштейн в стойке хотя бы одним винтом, НЕ устанавливайте вытяжку, используя только стенные анкеры.
Вам нужно будет открыть стену и установить подкладку.
Шаг 10: Прикрепите кронштейн к стене.
Шаг 11: Повесьте вытяжку на кронштейн.
Шаг 12: Используйте уровень, чтобы убедиться, что вытяжка установлена правильно.
Шаг 13: После разметки мест установки и добавления всех необходимых анкеров снова повесьте вытяжку и закрепите ее через заднюю часть в прилагаемых отверстиях для винтов. Примечание. Возможно, вам придется просверлить отверстие или два в местах расположения шпилек, чтобы убедиться, что вы крепитесь к прочной основе.
Шаг 14: При необходимости соберите монтажные кронштейны загонки капота. Проверьте эти кронштейны, чтобы увидеть, насколько они подходят.
Шаг 15: Установите монтажные кронштейны желоба вытяжки между отметками разметки желоба и на правом возвышении до потолка.
Шаг 16: Вытяните секцию воздуховода в отверстие в потолке и вниз на фланец воздуховода вытяжки.
Шаг 17: Войдите в чердак и завершите установку вытяжного канала. Вытяжка должна выходить через вентиляционное отверстие на крыше. Основная задача вытяжки — отводить пар из кухни, и этот пар должен отводиться с чердака. Избегайте низких мест в воздуховоде, где пар может конденсироваться в воду и накапливаться в воздуховоде.
Шаг 18: Оберните все соединения воздуховодов термостойкой лентой, а не стандартной изолентой.
Шаг 19: Закройте воздуховод вытяжки термостойкой изолентой.
Шаг 20: Снимите защитную пленку с заглушки капота в местах наложения частей. Рекомендуется оставить пленку как можно дольше, чтобы защитить отделку во время установки.
Шаг 21: Соберите секции вытяжки так, чтобы длина соответствовала расстоянию от вытяжки до потолка.
Шаг 22: Установите желоб вытяжки над воздуховодом.
Шаг 23: Прикрепите заглушку к скобам.
Шаг 24: Снимите защитную пленку с установленной вытяжки.
Шаг 25: Установите фильтры в соответствии с инструкциями.
Step 26: Готовая кухня с большими открытыми пространствами над варочной панелью.
БОКОВОЕ ПРИМЕЧАНИЕ 1
Ремодел капота Range
Чтобы подготовить существующую кухню, где необходимо снять шкафы, вам необходимо отключить питание старой вытяжки, а также варочной панели, прежде чем накрывать варочную панель и прилавок защитным картоном или тканью.
Отсоедините и снимите существующую вытяжку. Разрезание герметика и удаление любых карнизов шкафа поможет свести к минимуму повреждение стен.
Убедитесь, что вы удалили все винты, которыми настенные шкафы крепятся к прилегающим лицевым каркасам шкафа или коробкам. Получите некоторую помощь, прежде чем откручивать винты, которыми шкафы крепятся к стене.
Узнайте из инструкций к вытяжке, где должен быть источник питания. Если новая вытяжка поставляется со шнуром, для которого требуется розетка, вам также необходимо будет предоставить ее.
Сделайте все ремонтные работы на стенах и покрасьте поверхность перед тем, как приступить к установке вытяжки.
БОКОВОЕ ПРИМЕЧАНИЕ 2
Установка розетки вытяжки
Некоторым приборам для установки требуется розетка. Если ваша старая вытяжка была «зашитой», возможно, вам придется установить переделанную соединительную коробку для розетки.
Разложите эту коробку в зоне погони, но в сторону, чтобы канал очистился, когда все будет собрано.
Используйте небольшую пилу для стеновых панелей, чтобы вырезать выходную распределительную коробку.
Проденьте провод из исходного положения через новое отверстие в гипсокартоне через одно из отверстий в задней части соединительной коробки.
Поместите соединительную коробку в стену и закрепите ее с помощью прилагаемой системы крепления.
Обрежьте и зачистите концы проводов.
Подсоедините провода к розетке — черный провод к золотистому винту, белый провод к серебристому винту.
Загните провод на место, когда вы размещаете розетку в коробке. Прикрепите розетку к коробке шурупами, которые еще должны быть прикреплены к розетке.
Установите крышку. Включите выключатель. Сделанный.
Рекомендуемые статьи
Как подключить вытяжку (8 простых шагов)
При установке вытяжки у вас есть два варианта подачи питания на вытяжку. Первый, самый простой вариант, если ваша вытяжка имеет трехконтактную вилку, — это подключить ее к стандартной розетке на 120 В.Если шнур недостаточно длинный, вы можете использовать удлинитель, чтобы добраться до розетки.
Если у вашей вытяжки нет трехконтактной вилки или вы не можете достать розетку с удлинителем, вам нужно будет отрезать вилку и подключить вытяжку.
Это простой процесс, состоящий всего из нескольких шагов. Однако важно принять необходимые меры предосторожности для обеспечения вашей безопасности.
Если вам неудобно работать с электричеством, обратитесь к местному электрику, чтобы он подключил вытяжку.
В противном случае ознакомьтесь с этим руководством о том, как подключить вытяжку всего за восемь шагов.
Не забудьте посмотреть это полезное видео, чтобы правильно подключить вытяжку.
Определите выключатель, который подключается к вашей вытяжке.
Вы можете найти выключатель на коробке выключателя у себя дома — скорее всего, в подсобном помещении или подвале. Каждый прерыватель часто имеет маркировку, показывающую, какие приборы он питает. Если нет, вы можете определить, какие устройства работают на каждом выключателе, перевернув каждый из них и проверив, какие устройства больше не работают.
Выключите прерыватель.
Переведите выключатель в выключенное положение, чтобы вы могли пойти на кухню и надежно закрепить вытяжку. Это самый важный шаг к обеспечению вашего здоровья и безопасности. Вы не хотите вызвать электрический пожар или пораниться.
Используйте кусачки, чтобы отрезать стандартную вилку.
Чтобы подключить вытяжку, необходимо оголить провода. Поскольку вы не будете включать вытяжку в стандартную розетку, отрежьте вилку, чтобы получить доступ к проводам.
Используйте кусачки, чтобы удалить внешнее резиновое покрытие.
Теперь отрежьте внешнюю резиновую изоляцию на вилке, чтобы оголить провода.
Стандартный кусачки для проволоки подойдет.
Дважды убедитесь, что ваш прерыватель выключен, прежде чем оголить провода. Всегда соблюдайте осторожность при манипуляциях с электрическими проводами.
Подберите цвета проводов.
Убедитесь, что цвета проводов совпадают. Если они не совпадают, ваша вытяжка не будет работать должным образом.
Снимите колпачки с проводов и скрутите провода вместе.
Убедитесь, что провода плотно скручены вместе, чтобы ток мог течь эффективно.
В качестве меры предосторожности прикрепите колпачки проводов.
Колпачки для проводов изолируют подключенные провода. Это отличная мера безопасности, особенно если вы снова включаете выключатель и по проводам проходит электричество.
Включите прерыватель.
Когда заглушки на провода снова надеты, переверните прерыватель. Если вам необходимо внести какие-либо изменения в проводку, всегда выключайте прерыватель перед подключением проводов в качестве меры предосторожности.
Теперь, когда ваш выключатель включен, вы можете проверить свою вытяжку. Если вы обнаружите какие-либо проблемы после проверки проводки, обратитесь к местному электрику. Если вы не знаете, как решить проблему, лучше довериться профессионалу при поиске и устранении неисправностей с электричеством.
Дополнительные ответы на часто задаваемые вопросы о вытяжке можно найти в этих статьях. Спасибо за прочтение!
Мой вытяжной шкаф, верхнее освещение и освещение под шкафами подключены к дугогасителю.Это код?
Да, вы можете установить вытяжку и фары на дугогасительный выключатель. Фактически, с тех пор, как был выпущен Национальный электротехнический кодекс (NEC) 2014 года, все кухонные приборы и освещение должны быть подключены к дугогасителю.
Моя вытяжка — плагин или она должна быть подключена жестко?
Если ваша вытяжка укомплектована трехконтактной вилкой, она не требует постоянного подключения. Просто подключите вытяжку к розетке и при необходимости используйте удлинитель.
Если в комплекте не было трехконтактной вилки или срезанной вилки, вытяжка должна быть подключена жестко.
В Proline Range Hoods вставка Hurricane поставляется со шнуром питания, прикрепленным к вытяжке. Но у шнура нет вилки. Он поставляется в разрезе и готов к установке. Остальные наши вытяжки используют трехконтактную вилку.
Статьи по теме
Могу ли я использовать полужесткий воздуховод для вытяжки?
Могу ли я установить вытяжку без воздуховодов?
Могу ли я использовать светодиодную лампу в вытяжке?
Для дворов, требующих сверхпрочной защиты> Безопасность> Leviton Blog
Может показаться, что это не так, но весна уже не за горами! После долгой зимы, разрушительной холода, ветра и снега, ваша весенняя уборка, скорее всего, будет включать и вашу уличную собственность.Прежде чем приступить к работе с моечной машиной и газонокосилкой, уделите минуту и проверьте свои электрические потребности на открытом воздухе. Если ваши розетки не подходят для табака, вы можете подумать о замене крышки розетки на более защитную.
Кожух розеток Leviton Extra-Duty подходит для одинарных, дуплексных, Decora® или GFCI розеток, чтобы наилучшим образом удовлетворить ваши потребности в электроснабжении вне помещений. Предложение Leviton водонепроницаемых крышек и коробок включает в себя конфигурации с 1 и 2 группами, которые соответствуют Национальному электротехническому кодексу® для водонепроницаемых корпусов во влажных местах.Самые суровые условия больше не будут мешать вам подготовить вашу собственность к теплой погоде!
Помимо обеспечения максимальной защиты ваших наружных устройств, мы также сделали крышки для устройств простыми в установке и универсальными для удовлетворения ваших конкретных потребностей. Удобные монтажные отверстия позволяют пользователям легко прикрепить крышку к предварительно установленным винтам. Кроме того, предустановленные атмосферостойкие прокладки имеют специальные вставки, позволяющие упростить установку.
youtube.com/embed/UmOIvKw1LwM»/>
Вытяжка блока розеток Extra-Duty имеет удобное отверстие в нижней части, обеспечивающее легкий доступ к шнуру питания.Уникальной особенностью других водонепроницаемых чехлов Leviton является функция блокировки этого устройства, которая предотвращает несанкционированное использование. Боитесь, что дети могут повредить розетку? Просто закройте крышку устройства, и вам не о чем беспокоиться.
Закройте все электрические розетки в вашем доме дополнительной защитой за пределами дома, рядом с бассейном, рядом с гаражом, во внутреннем дворе или рядом с развлекательной системой на заднем дворе. Не оставляйте надежность вашего уличного электричества на волю случая.Когда вам нужно выполнить свои задачи, убедитесь, что ваша сила готова именно тогда, когда вы готовы. Для дополнительной защиты от неблагоприятных погодных условий защитите свои наружные розетки с помощью вытяжки Leviton Extra-Duty Outlet Box Hood.
Thermador 36 «Вытяжка из нержавеющей стали
| Номер артикула: | HPCB36NS |
| Наличие: | В наличии |
Скорость вентилятора
- Три скорости вентилятора для максимальной производительности.
Автоматическая функция
- Автоматическая функция определяет тепло от варочной поверхности и регулирует скорость вентилятора.
Очень тихая работа
- Пар, дым и запахи не являются проблемой для канальных систем вентиляции Thermador.
Светофильтр с отсрочкой очистки
- Простая очистка: Эта модель оснащена встроенной сигнальной лампой «Очистить фильтр», которая загорается после 40 часов работы.
Отсроченное отключение
- Для максимальной эффективности эта модель включает отложенное отключение для устранения запахов на срок до 10 минут.
Профессиональная производительность
- Диммерное освещение — для эффекта мягкого освещения
- Перегородочные фильтры из нержавеющей стали, пригодные для мытья в посудомоечной машине
- Поддоны для сбора жира, которые можно мыть в посудомоечной машине, легко снимаются
- Фильтрующие системы очень эффективны при улавливании жира
- Вертикальное направление воздуховода
- Включает внутренний нагнетатель на 1000 куб. Фут / мин
Фут / мин- Кожух с фильтрами, обратным клапаном и переходником
Профессиональный дизайн
- Капюшон с глубиной 24 дюйма, высотой 18 дюймов и идеальным компаньоном для Pro Ranges и Rangetops
- Выточенный дизайн для бесшовной интеграции в любую кухню
- Галогенная подсветка по вашим лучшим рецептам
- Матовая нержавеющая сталь
- Кнопки управления из нержавеющей стали
- Крышки воздуховодов из нержавеющей стали доступны в качестве принадлежности
- Thermador Professional Series Настенные вытяжки в стиле «камин» придают кухонному пространству более современный вид и создают эффектную точку сбора.
- Отсроченное отключение устраняет запахи на срок до десяти минут
- Автоматическая функция определяет тепло от варочной поверхности и регулирует скорость вращения вентилятора
- Встроенная сигнальная лампа «Очистить фильтр» загорается через 40 часов работы
- Мощно бесшумная система вентиляции 3,8 Сона / 327 куб. Фут / мин Низкая до 11,8 Сона / 1000 куб. Фут / мин высокая
Фут / мин Низкая до 11,8 Сона / 1000 куб. Фут / мин высокаяКакое напряжение требуется для вытяжного шкафа?
В общем, стандартный вытяжной шкаф можно подключить к розетке на 120 вольт, в то время как приспособления можно сделать для розеток на 240 вольт.Почти все вытяжные шкафы, канальные и бесканальные, работают при напряжении, безопасном для этих выходов, но всегда полезно проверять напряжение питания вытяжного шкафа, которое можно найти на паспортной табличке каждой распределительной коробки.
Электрические токи для вытяжных шкафов
Ток, поступающий в вашу лабораторию, подобен давлению: чем больше отдельных электронов проходит через электрическую проводку, тем больше энергии поступает в розетку. Но при этом следует соблюдать осторожность, так как не все электрические провода и розетки одинаковы.Некоторые розетки могут выдерживать более высокое напряжение, а другие нет. Если вы проигнорируете этот факт, продукты могут перегреться, что приведет к повреждению и возможному возгоранию.
Разница между розеткой на 120 В и розеткой на 240 В заключается в ее конструкции. Розетка на 120 вольт — это та розетка, к которой вы подключаете все, от кофейника до кабеля для зарядки телефона. Он имеет три отдельных вилки и распространен по всей Северной Америке. С другой стороны, розетка на 240 вольт больше и имеет место для трех или четырех отдельных вилок разного размера.
Когда нужны розетки на 240 В?
Ряду приборов для работы требуется более 120 вольт. Обычные бытовые приборы, такие как стиральная машина, сушилка и духовка, технически будут работать от 120 вольт, но они не будут столь же эффективными, потому что они предназначены для розеток на 240 вольт. Духовка, подключенная к проводу на 120 вольт, будет производить только ¼ тепла, которое она должна выделять при подключении к розетке на 240 вольт. Если ваш вытяжной шкаф рассчитан на 240 вольт, хотите ли вы, чтобы он работал в неоптимальном состоянии? Знайте, какое напряжение имеется на вашем предприятии, чтобы убедиться, что вытяжной шкаф работает должным образом и выполняет свою работу.Планирование электричества в лабораторном дизайне и планировке необходимо. Знайте расположение вытяжного шкафа в вашей лаборатории, чтобы убедиться в правильности проводки и оптимальном функционировании.
Размещение вытяжного шкафа для розетки 240 В
Если были сделаны какие-то приспособления и в вытяжном шкафу есть вилка на 240 вольт, убедитесь, что розетка подходит. Как уже упоминалось, подключение устройства на 240 В к розетке на 120 В повлияет на производительность. Но подключение устройства на 120 вольт к розетке на 240 вольт потребует слишком большого тока и приведет к перегоранию вытяжного шкафа.Потребуется защитное устройство, такое как понижающий трансформатор, который минимизирует ток до надлежащего уровня.
120/240 Вольт или 110/220 Вольт?
Этот вопрос все еще поднят. Но основные производители электроэнергии в Северной Америке обеспечивают жилой сектор напряжением 120/240 вольт, которое колеблется в пределах + \ — 5%. Технически это означает, что 120 вольт могут варьироваться от 114 до 126 вольт. Фольклор указывает, что напряжение начиналось с 100 вольт, которые использовались в основном для питания уличных фонарей.Когда публика захотела более яркого света, энергетическая компания повысила напряжение до 110 вольт. По мере того, как спрос на яркость увеличивался, в 1984 году Национальным электротехническим кодексом (NEC) было официально оформлено еще одно изменение на 120 вольт, которое установило 120/240 в качестве стандартного напряжения.
По-прежнему часто встречается маркировка напряжения 110/120 (или 220/240), но эти номиналы используются взаимозаменяемо. Чтобы усложнить ситуацию, некоторые даже разделяют разницу и используют 115 в качестве номинального напряжения. Но для всех целей и задач эти термины означают одно и то же, и истинное напряжение на большинстве розеток находится в пределах + \ — 5% от этих значений.
Национальная лаборатория продаж с радостью ответит на все ваши вопросы и потребности в вытяжном шкафу и может сообщить, нужна ли для одного из наших вытяжных шкафов розетка на 120 или 240 вольт. Но если вам нужна помощь в замене розетки или переключении электропроводки на надлежащее напряжение, лучше всего обратиться к местному электрику.
Builder Supply Outlet — 7 факторов, которые следует учитывать перед покупкой вытяжки
Убедитесь, что ваша кухня всегда остается чистой и свежей с подходящей вытяжкой! Узнайте, что следует учитывать здесь.
Поделиться через фейсбук21 августа 2019
Одна из основных вещей, которые следует учитывать при поддержании великолепной кухни, — это следить за тем, чтобы она была чистой и хорошо вентилируемой, а лучший способ сделать это — приобрести надежную вытяжку.
В магазинах имеется широкий выбор вытяжек, поэтому выбор лучшего для вас может оказаться непростой задачей. Вот несколько советов, которые помогут вам выбрать идеальный вариант.
Для вытяжек, которые устанавливаются на стене, всегда считайте, что ваша вытяжка равна размеру печи или немного больше
Для вытяжки, устанавливаемой на остров, нет необходимости делать ее больше, но убедитесь, что она перекрывает 3-6 дюймов с каждой стороны, потому что чем лучше навес вашей вытяжки, тем лучше он может задерживать тепло, жир и запах в вашей вытяжке. кухня.
Вытяжку можно установить в шкафу либо на стене, либо у стены.Другие предпочитают островной тип или тип вставки / вкладыша по эстетическим и практическим причинам.
Вентиляция вытяжек различается в зависимости от типа дома, в котором вы живете. Скажем, если вы живете в квартире, вам, скорее всего, понадобится вытяжка без воздуховодов. Однако, чтобы обеспечить постоянную хорошую вентиляцию, вы всегда должны проверять свою систему фильтрации.
Содержание вытяжек в чистоте поможет вам сэкономить деньги.Возможность решить, какой тип жировых фильтров использовать, предотвратит попадание грязи, жира и запаха на кухню. Выбирайте между сетчатыми или перегородочными фильтрами. Эти двое могут выглядеть так, как будто они выполняют одну и ту же работу, но они отличаются друг от друга. Сетчатые фильтры предназначены для улавливания большего количества остатков жира, но могут потребовать дополнительной очистки. Обычно это дешевле, чем перегородочные фильтры.
5. Мощность Мощность вашей вытяжки измеряется в кубических футах в минуту или кубических футах в минуту. Чтобы определить, что вам нужно, вы должны сначала определить, какой у вас тип плиты и какой тип готовки вы будете делать.
Вы можете рассматривать вытяжку профессионального уровня только в том случае, если вы часто жарете, готовите на гриле на кухонной плите, готовите пряные, рыбные или сильно пахнущие продукты. Если вы просто любите легкую готовку, тогда вам подойдет обычная вытяжка.
Следует отметить, что вытяжки могут быть немного шумными, в зависимости от уровня вентилятора. Фактически вы можете решить, насколько тихо вы хотите, чтобы он был.Вам также необходимо уточнить в своем городе ограничения на мощность воздуходувки, прежде чем принимать решение о покупке.
7. ВысотаУбедитесь, что высота потолка соответствует высоте варочной панели. Основное правило гласит, что расстояние должно составлять от 24 до 30 дюймов, если не указано иное.
Помните, что хорошая вытяжка поможет удалить с кухни все нежелательные остатки, запах, дым и жир.Это сэкономит вам часы на уборку и придаст вашей кухне (и остальному дому) свежий чистый запах.
Запишитесь на бесплатную консультацию по дизайну сегодня.
Не стесняйтесь заходить в Builder Supply Outlet или Edge Showroom с любыми вопросами по улучшению дома, которые могут у вас возникнуть относительно плитки, фартука, очистки, герметизации, затирки, окон, кухонных шкафов, реконструкции, строительства, подрядчиков , проектируя / устанавливая новую кухню или ванную комнату — или что-то еще.Мы можем помочь вам на протяжении всего процесса проектирования и установки от А до Я. Или позвоните нам в любое время в Бродвью, штат Иллинойс, по телефону 1-708-343-3900 или в Орланд-Парке, штат Иллинойс, по телефону 1-708-981-3103. Вы также можете назначить встречу с одним из наших дизайнеров Edge Кухня и ванная бесплатно, нажав , нажав здесь.
Как подключить вытяжной вентилятор вытяжки
Установка проводки вытяжного вентилятора вытяжки: Проводка от существующего источника питания или розетки, я подключаю вытяжной вентилятор вытяжки над варочной панелью на кухне. |
Электромонтаж вытяжного вентилятора капота
[ad # block] Электрический вопрос: Я подключаю вытяжной вентилятор к кухонной плите.
- В одной из моих квартир нужен вентилятор над плитой, это просто вентилятор с подсветкой.
- Могу ли я пропустить электрический провод от ближайшей розетки через стену и между стеной и к вентилятору, или мне нужно протянуть электрический провод от автоматического выключателя в подвале до квартиры на третьем этаже слева .
- Я просто пытаюсь сделать это правильно по жилищному кодексу и сейфу.
Не могли бы вы помочь. Спасибо.
Этот вопрос по домашнему электричеству прислала: Роза из Массачусетса.
Дополнительные комментарии: Это здорово и очень полезно.
Ответ Дэйва:
Спасибо за ваш вопрос по электрике, Роза.
Как установить проводку для вытяжного вентилятора вытяжного шкафа
Вытяжной вентилятор с подсветкой над плитой или отдельно стоящей плитой — отличный способ добавить света в зону готовки и помочь контролировать распространение запахов и жира по дому, и это будет отличный проект на выходные.
Применение: Подключение вытяжного вентилятора вытяжного шкафа.
Уровень квалификации: от начального до среднего. Этот электрический проект лучше всего установить лицензированным подрядчиком по электрике или сертифицированным электриком.
Необходимые инструменты: простые ручные инструменты в сумке для электриков и тестер напряжения.
Расчетное время: Зависит от личного опыта, умения работать с инструментами, доступа к источнику питания для нового вентилятора вытяжки. Это был бы отличный проект на выходные.
Меры предосторожности: Определите существующую цепь источника питания, выключите ее и пометьте примечанием, прежде чем приступить к работе с проводкой.
Примечание: Монтаж электропроводки для дополнительных розеток должен производиться в соответствии с местными и национальными электротехническими нормами, с разрешением и проверяться.
Подключение вытяжного вентилятора к существующему источнику питания или розетке
- Для большинства обычных вытяжных вентиляторов требуется электрическая мощность 120 вольт, и они не потребляют много силы тока, поэтому вытяжной вентилятор с лампой не требует собственной цепи, так что да, провод может быть подключен к одной из существующих розеток. .
- Обязательно совместите новую электрическую проводку с существующей проводкой источника, который вы выбрали в качестве источника питания.
- Обычно хорошим источником питания является розетка на 120 вольт за плитой или ближайшая розетка на столешнице.
- Новый кабель для вытяжного вентилятора можно проложить прямо в распределительную коробку блока вентилятора или подвести к распределительной коробке внутри верхнего шкафа над плитой или варочной панелью, где будет установлен вытяжной вентилятор.
- Как установить электропроводку на кухне
- Кухня Электропроводка
- Полностью объясненные фотографии и электрические схемы для кухонной электропроводки с требованиями кодов для большинства новых или реконструируемых проектов.
- Электропроводка розетки
- Электропроводка для дома
- Домашняя электрическая проводка включает розетки на 110 вольт и розетки и розетки на 220 вольт, которые являются обычным местом в каждом доме.Посмотрите, как сделана разводка электрических розеток для дома.
- Руководство по типам домашних электрических проводов
- Электропровод для дома
- Полный список типов электрических проводов и деталей, используемых для домашних проектов, с указанием электрических кодов служит в качестве рекомендаций по выбору.
- Коды домашней электропроводки
- Электрические кодексы для домашней электропроводки
- Каталог электрических кодов, включающий коды для электрических коробок и проводки электрических цепей.
Вам также могут быть полезны следующие данные:
| ||||||||
