Как рассчитать секции радиатора на комнату калькулятор: Расчёт секций батарей и радиаторов онлайн.

Содержание

Онлайн калькулятор расчета радиаторов отопления

Чтобы в вашем доме всегда было тепло, даже в самый лютый мороз, необходимо правильно рассчитать какое количество секций радиаторов отопления оптимально для каждой комнаты. Чаще всего это делает компания, которая реализовывает и устанавливает отопительное оборудование. Однако и самостоятельно это сделать совсем несложно.

Расчет количества секций напрямую зависит от отапливаемой площади или объема. Именно от этих величин и следует отталкиваться при подсчете. Принято считать, что в среднем 1кВт мощности радиатора обогревает 25 кубометров вашей квартиры. Следовательно, умножив высоту, ширину и длину комнаты получаем общий объем помещения. Разделив полученную цифру на 25 - получаем то количество тепла, которое необходимо получить от установленного радиатора. Каждая секция обладает определенной мощностью (теплоотдачей). Разделив общее количество тепла на мощность одной секции, получаем цифру, которая говорит нам о том, сколько секций необходимо приобрести.

К примеру, при установке в комнате объемом 60 м3 биметаллического радиатора Global Style, мощность одной секции которого составляет 0,168 кВт, расчет количества секций будет выглядеть следующим образом: 60/25/0,168= 14,29. Т. е. для обогрева данной комнаты понадобится 14 секций радиатора Global Style. Кроме того, чтобы помещение обогревалось наилучшим образом, следует учитывать факторы, которые влияют на потерю тепла. Это могут быть окна, двери, стены и т. д. Для угловых и торцовых комнат применяется коэффициент 1,1-1,3. В таких комнатах к общему количеству тепла прибавляют около 20%. Если же помещение оборудовано стеклопакетами - тепла для таких комнат потребуется на 15% меньше, что тоже следует учитывать при расчетах.

Старые чугунные батареи - наиболее распространённая причина пониженной температуры в квартире. Для решения этой проблемы мы предлагаем услуги по установке современных биметаллических радиаторов отопления. Замена батарей отопления улучшит интерьер помещения, а так же поможет создать в нём комфортные температурные условия. Наша компания оказывает такие услуги как замена батарей отопления и установка радиаторов отопления. Замена батарей отопления сложный и ответственный процесс, требующий специальных знаний и профессиональной подготовки специалиста, выполняющего замену батарей. Большой опыт работы в данной области позволяет нам давать длительную гарантию на проделанные работы по замере батарей отопления (радиаторов отопления).

Расчет радиаторов отопления | Рассчитать количество секций радиаторов

Расчет радиаторов отопления Global вы можете произвести с помощью нижеследующих программ:

Упрощенный расчет радиаторов отопления

Программа производит:

  1. Теплотехнический расчет конструкций здания.
  2. Расчет тепловых потерей.
  3. В зависимости от модели радиатора подбирает количество секций при различных температурных режимах.

Для расчета необходимо:

  1. Ввести размеры помещения, окон.
  2. Указать ближайший город.
  3. Указать особенность стен (внутренняя/наружная)
  4. Выбрать особенности дома и окон для расчета теплопотерь, исходя из некоторых стандартных конструкций зданий.
  5. Выбрать модель батареи.

Программа выдаст требуемое количество секций.

Полная расчетная программа для подбора радиаторов

Программа производит:

  1. Теплотехнический расчет конструкций здания.
  2. Расчет тепловых потерей.
  3. В зависимости от модели радиатора подбирает количество секций при различных температурных режимах.

Необходимо занести и выбрать в ячейках, выделенных желтым цветом значения и материалы конструкций здания.

  1. Указывать размеры комнаты, окон и дверей – размерность в метрах.
  2. Выбрать из списка ближайший город.
  3. Выбрать из списка какие конструкции стен, потолка, окон, дверей, пола – являются наружными т. е. контактируют с наружным воздухом (улицей)
  4. В разделе выбрать из списка из чего сделаны: наружная стена, какие окна, перекрытия потолочное и напольное, двери.
  5. Тепловые потери далее считаются автоматически.
  6. И в разделе №6 выбрать модели батареи.

В результате программа выдает необходимое количество секций для помещения.

В файл включены данные по материалам из СНиПа – «Строительная теплотехника», а также данные по климатологическим условиям из СНиПа «Строительная климатология».

сколько секций батарей на 1 квадратный метр, калькулятор


Подсчет по площади

Приблизительно вычислить количество секций можно при знании площади помещения, в котором будут устанавливаться батареи. Это самый примитивный метод вычисления, он неплохо работает для домов, где высота потолков небольшая (2,4-2,6 м).

Правильная производительность радиаторов рассчитывается в «тепловой мощности». По нормативам для обогрева одного «квадрата» площади квартиры нужно 100 ватт — на этот показатель и умножается полная площадь. Например, на помещение в 25 кв.м потребуется 2500 ватт.

Виды секций

Вычисленное таким образом количество тепла делят на теплоотдачу от секции батареи (указывается производителем). Дробное число при расчетах округляют в большую сторону (чтобы радиатор гарантированно справился с прогревом). Если батареи выбирают для помещений с низкой потерей тепла или дополнительными отопительными приборами (например, для кухни), можно округлить результат в меньшую сторону — нехватка мощности не будет заметна.

Разберем на примере:

Если в комнату площадью 25 кв.м планируется установка радиаторов отопления с теплоотдачей 204 Вт, формула будет выглядеть так: 100 Вт (мощность для обогрева 1 кв.м) * 25 кв.м (общая площадь) / 204 Вт (теплоотдача одной секции радиатора) = 12,25. Округлив число в большую сторону, получим 13 — количество секций батареи, которое потребуется для отопления комнаты.

Обратите внимание!

Для кухни той же площади достаточно взять 12 секций радиаторов.

Как учитывать эффективную мощность

Эффективная и расчетная мощность не одно и то же. Даже если подсчеты выполнены верно, теплоотдача может быть ниже. Происходит это из-за слабого температурного напора. Положенная мощность, заявленная производителем, обычно указывается для температурного напора в 60°C, а в реальности он нередко составляет 30-50°C. Это происходит из-за низкой температуры теплоносителя в контуре. Чтобы определить эффективную мощность батареи, необходимо ее теплоотдачу умножить на температурный напор в системе, а затем разделить на паспортное значение.

Температурный напор определяют по формуле Т=1/2×(Тн+Тк)-Твн, где

  • Тн – температура теплоносителя на подаче;
  • Тк – температура теплоносителя на выводе;
  • Твн – температура в комнате.

Производитель за Тн принимает 90°C; за Тк – 70°C, за Твн – 20°C. Реальные значения могут сильно отличаться от исходных. На случай экстремально низких температур необходимо прибавить 10-15% мощности.

Рекомендуется предусмотреть возможность ручной или автоматической регулировки подачи теплоносителя в каждый радиатор. Это позволит регулировать температуру во всех помещениях, не расходуя лишнюю тепловую энергию.

Дополнительные факторы

Количество радиаторов на квадратный метр зависит от особенностей конкретного помещения (наличия межкомнатных дверей, количества и герметичности окон) и даже от расположения квартиры в здании. Комната с лоджией или балконом, особенно если они не остеклены, отдает тепло быстрее. Помещение на углу здания, где с «внешним миром» соприкасается не одна, а две стены, потребует большего числа батарей.

На количество секций батареи, которое потребуется для обогрева помещения, влияет также материал, использованный для возведения здания, и наличие дополнительной утепляющей обшивки на стенах. Кроме того, комнаты с окнами во двор будут удерживать тепло лучше, чем с окнами, выходящими на улицу, и потребуют меньшего количества отопительных элементов.

Для каждого из быстро остывающих помещений следует увеличить требуемую мощность, вычисленную по площади комнаты, на 15-20%. Исходя из этого числа высчитывают нужное число секций.

Разница подсоединения

Это интересно! Теплоотражающий экран за радиатором: как установить самостоятельно и преимущества его использования

Примерный расчет — сколько секций батареи на квадратный метр

Он базируется на том, что радиаторы отопления при серийном производстве имеют определенные размеры. Если помещение имеет высоту потолка равную 2.5 метра, то на площадь в 1.8 метров квадратных потребуется лишь одна секция радиатора.

Подсчет количества секций радиатора для комнаты с площадью в 14 метров квадратных равен:

14/1.8=7.8, округляется до 8. Так для помещения с высотой до потолка в 2.5м понадобится восемь секций радиатора. Следует учитывать, что этот способ не подходит, если у отопительного прибора малая мощность (менее 60Вт) ввиду большой погрешности.

Объемный или для нестандартных помещений

Такой расчет применяется для помещений с высокими или очень низкими потолками. Здесь расчет ведется из данных о том, что для обогрева одного метра кубического помещения необходима мощность в 41ВТ. Для этого применяется формула:

К-

необходимое количество секций радиатора,

О -объем помещения, он равен произведению высоты на ширину и на длину комнаты.

Если комната имеет высоту-3.0м; длину – 4.0м и ширину – 3.5м, то объем помещения равен:

3.0*4.0*3.5=42 метра кубических.

Расчитывается общая потребность в тепловой энергии данной комнаты:

42*41=1722Вт, учитывая, сто мощность одной секции составляет 160Вт,можно расчитать необходимое их количество путем деления общей потребности в мощности на мощность одной секции: 1722/160=10.8, округляется до 11 секций.

Если выбраны радиаторы, которые не делятся на секции, от общее число нужно поделить на мощность одного радиатора.

Округлять полученные данные лучше в большую сторону, так как производители иногда завышают заявленную мощность.

Подсчет секций по объему

Расчет по объему комнаты более точен, чем подсчет на основе площади, хотя общий принцип остается тем же. В этой схеме учитывается и высота потолка в доме.

По нормативу на 1 кубометр пространства требуется 41 ватт. Для комнат с качественной современной отделкой, где на окнах стоят стеклопакеты, а стены обработаны утеплителем, требуемое значение всего 34 Вт. Объем рассчитывают, перемножая площадь на высоту потолка (в метрах).

Например, объем комнаты в 25 кв.м с высотой потолков 2,5 м: 25 * 2,5 = 62,5 кубометра. Помещение той же площади, но с потолками 3 м, будет большим по объему: 25 * 3 = 75 кубометров.

Расчет количества секций радиаторов отопления проводят, разделив нужную суммарную мощность радиаторов на теплоотдачу (мощность) каждой секции.

Для примера возьмем комнату со старыми окнами площадью 25 кв.м и с потолками 3 м нужно взять 16 секций батарей: 75 кубометров (объем комнаты) * 41 Вт (количество тепла для обогрева 1 кубометра помещения, где на окнах не установлены стеклопакеты) / 204 Вт (теплоотдача одной секции батарей) = 15,07 (для жилого помещения значение округляют в большую сторону).

На фото количество радиаторов на квадратный метр

Это интересно! Температура радиаторов отопления в квартире — норма

Определение количества радиаторов для однотрубных систем

Есть еще один очень важный момент: все вышеизложенное справедливо для двухтрубной системы отопления. когда на вход каждого из радиаторов поступает теплоноситель с одинаковой температурой. Однотрубная система считается намного сложнее: там на каждый последующий отопительный прибор вода поступает все более холодная. И если хотите рассчитать количество радиаторов для однотрубной системы, нужно каждый раз пересчитывать температуру, а это сложно и долго. Какой выход? Одна из возможностей — определить мощность радиаторов как для двухтрубной системы, а потом пропорционально падению тепловой мощности добавлять секции для увеличения теплоотдачи батареи в целом.

В однотрубной системе вода на каждый радиатор поступает все более холодная

Поясним на примере. На схеме изображена однотрубная система отопления с шестью радиаторами. Количество батарей определили для двухтрубной разводки. Теперь нужно внести корректировку. Для первого отопительного прибора все остается по-прежнему. На второй поступает уже теплоноситель с меньшей температурой. Определяем % падения мощности и на соответствующее значение увеличиваем количество секций. На картинке получается так: 15кВт-3кВт=12кВт. Находим процентное соотношение: падение температуры составляет 20%. Соответственно для компенсации увеличиваем количество радиаторов: если нужно было 8шт, будет на 20% больше — 9 или 10шт. Вот тут и пригодится вам знание помещения: если это спальня или детская, округлите в большую сторону, если гостиная или другое подобное помещение, округляете в меньшую

Принимаете во внимание и расположение относительно сторон света: в северных округляете в большую, в южных — в меньшую

В однотрубных системах нужно в расположенных дальше по ветке радиаторах добавлять секции

Этот метод явно не идеален: ведь получится, что последняя в ветке батарея должна будет иметь просто огромные размеры: судя по схеме на ее вход подается теплоноситель с удельной теплоемкостью равной ее мощности, а снять все 100% на практике нереально. Потому обычно при определении мощности котла для однотрубных систем берут некоторый запас, ставят запорную арматуру и подключают радиаторы через байпас, чтобы можно было отрегулировать теплоотдачу, и таким образом компенсировать падение температуры теплоносителя. Из всего этого следует одно: количество или/и размеры радиаторов в однотрубной системе нужно увеличивать, и по мере удаления от начала ветки ставить все больше секций.

Приблизительный расчет количества секций радиаторов отопления дело несложное и быстрое. А вот уточнение в зависимости от всех особенностей помещений, размеров, типа подключения и расположения требует внимания и времени. Зато вы точно сможете определиться с количеством отопительных приборов для создания комфортной атмосферы зимой.

Что учесть при подсчете?

Производители, указывая мощность одного секции батареи, немного лукавят и завышают цифры в расчете на то, что температура воды в отопительной системе будет максимальной. По факту в большинстве случаев вода для отопления не прогревается до расчетного значения. В паспорте, который прилагается к радиаторам, указываются и минимальные показатели теплоотдачи. В расчетах лучше ориентироваться на них, тогда в доме гарантированно будет тепло.

Обратите внимание!

Батареи, прикрытые сеткой или экраном, отдают немного меньше тепла, чем «открытые».

Точное количество «потерянного» тепла зависит от материала и конструкции самого экрана. Если планируется использовать такую дизайнерскую конструкцию, нужно увеличить расчетную мощность отопительной системы на 20%. То же касается и батарей, расположенных в нишах.

На фото расчет количества секций биметаллических радиаторов

Что необходимо учитывать при расчете количества секций радиаторов отопления

При проведении расчета секций радиаторов отопления необходимо учитывать множество параметров, среди которых:

  • линейные размеры помещения, которое требуется отопить;
  • тип отопительного радиатора и металл, из которого он изготовлен;
  • средняя мощность, которой обладает секция радиатора, или общая мощность всей батареи;
  • максимально возможное количество секций для выбранного типа отопительной батареи.

Сегодня на рынке представлены несколько видов отопительных батарей в зависимости от материала, из которого радиатор изготавливается.

  • Стальные радиаторы. Положительными характеристиками такого отопительного прибора можно назвать небольшой вес, тонкие стенки радиатора, элегантный дизайн. При этом стальные батареи не пользуются спросом, и на это много причин. Во-первых, малая теплоемкость материала – стальные батареи быстро нагреваются, но так же быстро и остывают. Во-вторых, сталь подвержена коррозии. Такие радиаторы быстро ржавеют, особенно в местах соединений. В-третьих, при аварийных гидравлических ударах или плановых испытаниях стальные радиаторы отопления очень часто лопаются и дают течь.

Стальные радиаторы чаще бывают цельными, реже – состоящими из отдельных секций. Мощность конкретной модели указывается в паспорте.

  • Чугунные батареи. Этот вид отопительного радиатора знаком практически всем жителям нашей страны. Материал долговечен, обладает отличными тепловыми характеристиками. Если говорить о классической советской чугунной «гармошке», то стандартной теплоотдачей в ней для одной секции радиатора было значение в 160 Ватт. У чугунных радиаторов множество положительных свойств: они практически не подвержены коррозии, прекрасно выдерживают гидравлические удары и испытания, обладают высокой теплоотдачей. К тому же, благодаря особой форме, чугунная батарея не ограничена количеством секций.

Чугун – довольно-таки инертный материал и позволяет использовать в качестве теплоносителя самые разнообразные жидкости. Сегодня в магазинах представлены чугунные радиаторы как классической формы, так и современные, дизайнерские модели.

  • Алюминиевые батареи. Легкость этого материала позволяет монтировать данные радиаторы практически на любую поверхность. Алюминий обладает отличными тепловыми характеристиками, теплоотдача одной секции достигает 200 Ватт. Но есть и существенный недостаток – коррозия металла на кислороде. Впрочем, производители научились с этим бороться методом анодного оксидирования алюминия, то есть контролируемого процесса окисления металла и создания на его поверхности защитной пленки.
  • Биметаллические радиаторы. Как видно из названия, сконструированы данные радиаторы из двух видов металла: внутренний слой – сталь, внешний – алюминий. Подобная конструкция придает биметаллическим радиаторам прочность и высокую теплоотдачу (до 200 Ватт). Существенным фактором, ограничивающим выбор данного вида радиаторов, является их высокая стоимость.

При расчете количества секций всегда учитывается материал, из которого изготовлены радиаторы отопления, так как тепловые свойства – один из ключевых показателей.

Точный подсчет радиаторов

Как рассчитать количество радиаторов отопления для комнаты в нестандартном помещении — например, для частного дома? Приблизительных подсчетов может быть недостаточно. На число радиаторов влияет большое количество факторов:

  • высота комнаты;
  • общее число окон и их конфигурация;
  • утепление;
  • соотношение суммарной площади поверхности окон и полов;
  • среднюю температуру на улице в холода;
  • число наружных стен;
  • тип помещения, расположенного над комнатой.

Для точного расчета используют формулу и поправочные коэффициенты.

Радиатор для большой комнаты

[rek_custom1]

Это интересно! Электрические радиаторы отопления – какие лучше: классификация и преимущества разных видов

Климатические зоны тоже важны

Не для кого ни секрет, что в разных климатических зонах имеется разная потребность в обогреве, поэтому при проектировании проекта необходимо учитывать и эти показатели.

Климатические зоны также имеют свои коэффициенты:

  • средняя полоса России имеет коэффициент 1,00, поэтому он не используется;
  • северные и восточные регионы: 1,6;
  • южные полосы: 0,7-0,9 (учитываются минимальные и среднегодовые температуры в регионе).

Данный коэффициент необходимо умножить на общую тепловую мощность, а полученный результат разделить на теплоотдачу одной части.

Выводы

Таким образом, расчет отопления по площади особых трудностей не представляет. Достаточно немного посидеть, разобраться и спокойно посчитать. С его помощью каждый владелец квартиры или дома может легко определить величину радиатора, который следует установить в комнате, кухне, ванной или в любом другом месте.

Если вы сомневаетесь в своих силах и знаниях – доверьте монтаж системы профессионалам. Лучше заплатить один раз профессионалам, чем сделать неправильно, демонтировать и повторно приступить к работе. Или же не сделать ничего вообще.

Формула расчета

Общая формула для подсчета количества тепла, которое должны генерировать радиаторы:

КТ = 100 Вт/кв.м * П * К1 * …* К7

П означает площадь комнаты, КТ — итоговое количество тепла, необходимое для поддержания комфортного микроклимата. Значения от К1 до К7 — поправочные коэффициенты, которые выбираются и применяются в зависимости от различных условий. Полученный в итоге показатель КТ делят на теплоотдачу от сегмента батареи для вычисления требуемого числа элементов (секций алюминиевых радиаторов потребуется иное количество, чем, например, чугунных).

Дополнительные секции

Специфика и другие особенности

Также возможна и другая специфика у помещений, для которых делается расчет, не все же они похожи и совершенно одинаковы. Это могут быть такие показатели как:

  • температура теплоносителя меньше 70 градусов – число частей соответственно предстоит увеличить;
  • отсутствие двери в проеме между двумя помещениями. Тогда требуется подсчитать общую площадь обоих помещений, чтобы вычислить количество радиаторов для оптимального обогрева;
  • установленные на окнах стеклопакеты препятствуют потере тепла, следовательно, можно монтировать меньше секций батареи.

При замене старых чугунных батарей, которые обеспечивали нормальную температуру в комнате, на новые алюминиевые или биметаллические, калькуляция весьма проста. Умножитьте теплоотдачу одной чугунной секции (в среднем 150 Вт). Результат разделите на количество тепла одной новой части.

Коэффициенты расчета

К1 — коэффициент для учета типа окон:

  • классические «старые» окна — 1,27;
  • двойной современный стеклопакет — 1,0;
  • тройной пакет — 0,85.

К2 — поправка на теплоизоляцию стен дома:

  • низкая — 1,27;
  • нормальная (двойной ряд кирпича или стены с утепляющей прослойкой) — 1,0;
  • высокая — 0,85.

К3 выбирают в зависимости от пропорции, в которой соотносятся площади комнаты и установленных в ней окон. Если площадь окон равна 10% от площади пола, применяют коэффициент 0,8. На каждые дополнительные 10% прибавляют 0,1: для соотношения 20% значение коэффициента составит 0,9, 30% — 1,0 и так далее.

К4 — коэффициент, выбираемый в зависимости от среднего значения температуры за окном в неделю с минимальной температурой за год. От климата также зависит, сколько нужно на комнату тепла. При средней температуре -35 применяют коэффициент 1,5, при температуре -25 — 1,3, дальше на каждые 5 градусов коэффициент понижают на 0,2.

К5 — показатель для корректировки расчета тепла в зависимости от числа наружных стен. Базовый показатель — 1 (нет стен, соприкасающихся с «улицей»). Каждая наружная стена комнаты добавляет к показателю 0,1.

К6 — коэффициент для учета типа помещения над расчетным:

  • отапливаемая комната — 0,8;
  • отапливаемое чердачное помещение — 0,9;
  • чердачное помещение без отопления — 1.

К7 — коэффициент, который берется в зависимости от высоты помещения. Для комнаты с потолком 2,5 м показатель равен 1, каждые дополнительные 0,5 м потолков добавляют к показателю 0,05 (3 м — 1,05 и так далее).

Для упрощения подсчетов многие производители радиаторов предлагают онлайн калькулятор, где предусмотрены различные типы батарей и есть возможность настроить дополнительные параметры без «ручного» подсчета и выбора коэффициентов.

Соединение секций

Это интересно! Какие биметаллические радиаторы отопления лучше: технические характеристики и отзывы

Теплоотдача одной секции

Сегодня ассортимент радиаторов большой. При внешней схожести большинства, тепловые показатели могут значительно отличаться. Они зависят от материала, из которого изготовлены, от размеров, толщины стенок, внутреннего сечения и от того, насколько хорошо продумана конструкция.

Потому точно сказать, сколько кВт в 1 секции алюминиевого (чугунного биметаллического) радиатора, можно сказать только применительно к каждой модели. Эти данные указывает производитель. Ведь есть значительная разница в размерах: одни из них высокие и узкие, другие — низкие и глубокие. Мощность секции одной высоты того же производителя, но разных моделей, могут отличаться на 15-25 Вт (смотрите в таблице ниже STYLE 500 и STYLE PLUS 500) . Еще более ощутимые отличия могут быть у разных производителей.

Технические характеристики некоторых биметаллических радиаторов. Обратите внимание, что тепловая мощность одинаковых по высоте секций может иметь ощутимую разницу

Тем не менее, для предварительной оценки того, сколько секций батарей нужно для отопления помещений, вывели средние значения тепловой мощности по каждому типу радиаторов. Их можно использовать при приблизительных расчетах (приведены данные для батарей с межосевым расстоянием 50 см):

  • Биметаллический — одна секция выделяет 185 Вт (0,185 кВт).
  • Алюминиевый — 190 Вт (0,19 кВт).
  • Чугунные — 120 Вт (0,120 кВт).

Точнее сколько кВт в одной секции радиатора биметаллического, алюминиевого или чугунного вы сможете, когда выберете модель и определитесь с габаритами. Очень большой может быть разница в чугунных батареях. Они есть с тонкими или толстыми стенками, из-за чего существенно изменяется их тепловая мощность. Выше приведены средние значения для батарей привычной формы (гармошка) и близких к ней. У радиаторов в стиле «ретро» тепловая мощность ниже в разы.

Это технические характеристики чугунных радиаторов турецкой фирмы Demir Dokum. Разница более чем солидная. Она может быть еще больше

Исходя из этих значений и средних норм в СНиПе вывели среднее количество секций радиатора на 1 м 2 :

  • биметаллическая секция обогреет 1,8 м 2 ;
  • алюминиевая — 1,9-2,0 м 2 ;
  • чугунная — 1,4-1,5 м 2 ;

Как рассчитать количество секций радиатора по этим данным? Все еще проще. Если вы знаете площадь комнаты, делите ее на коэффициент. Например, комната 16 м 2 , для ее отопления примерно понадобится:

  • биметаллических 16 м 2 / 1,8 м 2 = 8,88 шт, округляем — 9 шт.
  • алюминиевых 16 м 2 / 2 м 2 = 8 шт.
  • чугунных 16 м 2 / 1,4 м 2 = 11,4 шт, округляем — 12 шт.

Эти расчеты только примерные. По ним вы сможете примерно оценить затраты на приобретение отопительных приборов. Точно рассчитать количество радиаторов на комнату вы сможете выбрав модель, а потом еще пересчитав количество в зависимости от того, какая температура теплоносителя в вашей системе.

Расчет в зависимости от материала радиатора

Батареи, выполненные из разных материалов, отдают разное количество тепла и отапливают помещение с разной эффективностью. Чем выше теплоотдача материала, тем меньше потребуется секций радиатора, чтобы прогреть комнату до комфортного уровня.

Наиболее популярны чугунные батареи отопления и заменяющие их биметаллические радиаторы. Средняя теплоотдача от единственного секции батареи из чугуна — 50-100 Вт. Это довольно немного, зато число секций для помещения проще всего подсчитать «на глазок» именно для чугунных радиаторов. Их должно быть примерно столько же, сколько «квадратов» в комнате (лучше взять на 2-3 больше, чтобы компенсировать «недогрев» воды в системе отопления).

Теплоотдача одного элемента биметаллических радиаторов — 150-180 Вт. На этот показатель может влиять и покрытие батарей (например, окрашенные масляной краской радиаторы греют комнату чуть меньше). Расчет количества секций биметаллических радиаторов проводится по любой их схем, при этом общее число необходимого тепла делят на значение теплоотдачи от одного сегмента. Если Вы хотите приобрести радиаторы с установкой в Москве, рекомендуем обратиться сюда. Компания давно на рынке и хорошо себя зарекомендовала!

Рассмотрим метод вычислений для комнат с высокими потолками

Однако расчет отопления по площади не позволяет верно определить количество секций для комнат с потолками выше 3 метров. В этом случае надо применять формулу, учитывающую объем помещения. Для обогрева каждого кубического метра объема по рекомендациям СНИП необходим 41 Вт тепла. Так, для комнаты с потолками высотой 3 м и площадью 24 кв.м, расчет будет следующим:

24 кв.м х 3 м = 72 куб.м (объем комнаты).

72 куб.м х 41 Вт = 2952 Вт (мощность батареи для обогрева помещения).

Теперь следует узнать количество секций. В случае, если в документации радиатора указано, что теплоотдача одной его части в час составляет 180 Вт, надо разделить на это число найденную мощность батареи:

2952 Вт / 180 Вт = 16,4

Это число округляется до целого – получается, 17 секций, чтобы обогреть комнату объемом 72 куб.м.

Путём не сложных вычислений можно с лёгкостью определить нужные вам данные.

Почему не стоит подбирать котел со слишком большим запасом мощности

С недостатком теплопроизводительности все предельно понятно: система отопления попросту не обеспечит желаемый уровень температуры даже при беспрерывной работе. Однако, как мы уже упоминали, серьезной проблемой может стать и переизбыток мощности, последствиями которого являются:

  • более низкий КПД и повышенный расход топлива, особенно на одно- и двухступенчатых горелках, не способных плавно модулировать производительность;
  • частое тактование (вкл/выкл) котла, что нарушает нормальную работу и снижает ресурс горелки;
  • попросту более высокая стоимость котлоагрегата, учитывая, что производительность, за которую была произведена повышенная плата, использоваться не будет;
  • часто больший вес и большие габариты.

Когда чрезмерная теплопроизвоительность все же уместна

Единственной причиной выбрать версию котла гораздо большей мощности, чем нужно, как мы уже упоминали, является использование его в связке с буферной емкостью. Буферная емкость (также теплоаккумулятор) – это накопительный бак определенного объема наполненный теплоносителем, назначение которого – накапливать излишки тепловой мощности и в дальнейшем более рационально распределять их в целях отопления дома или обеспечения горячего водоснабжения (ГВС).

Например, теплоаккумулятор – отличное решение, если недостаточно производительности контура ГВС или при цикличности твердотопливного котла, когда топливо сгорая отдает максимум тепла, а после прогорания система быстро остывает. Также теплоаккумулятор часто используется в связке с электрокотлом, который нагревает емкость в период действия сниженного ночного тарифа на электроэнергию, а днем накопленное тепло распределяется по системе, еще долго поддерживая желаемую температуру без участия котла.

ИнструкцииКотлы

Калькулятор по расчёту секций радиатора

Калькулятор расчета количества секций радиаторов отопления и необходимые пояснения

В подавляющем числе случаев основными приборами конечного теплообмена в системах отопления остаются радиаторы. Значит, важно не только правильно заранее рассчитать требуемую тепловую мощность котла отопления, но и правильно расставить приборы теплообмена в помещениях дома или квартиры, чтобы обеспечить комфортный микроклимат в каждом из них.

Калькулятор расчета количества секций радиаторов отопления

В этом вопросе поможет калькулятор расчета количества секций радиаторов отопления, который размещен ниже. Он также позволяет определить необходимую суммарную тепловую мощность радиатора, если тот является неразборной моделью.

Если в ходе расчетов будут возникать вопросы, то ниже калькулятора размещены основные пояснения по его структуре и правилам применения.

Калькулятор расчета количества секций радиаторов отопления

Некоторые разъяснения по работе с калькулятором

Часто можно встретить утверждение, что для расчета требуемой тепловой отдачи радиаторов достаточно принять соотношение 100 Вт на 1 м² площади комнаты. Однако, согласитесь, что такой подход совершенно не учитывает ни климатических условий региона проживания, ни специфики дома и конкретного помещения, ни особенностей установки самих радиаторов. А ведь все это имеет определенное значение.

В данном алгоритме за основу также взято соотношение 100 Вт/м², однако, введены поправочные коэффициенты, которые и внесут необходимые коррективы, учитывающие различные нюансы.

  • Площадь помещения – хозяевам известна.
  • Количество внешних стен – чем их больше, тем выше теплопотери, которые необходимо компенсировать дополнительной мощностью радиаторов. В угловых квартирах часто комнаты имеют по две внешних стены, а в частных домах встречаются помещения и с тремя такими стенами. В то же время бывают и внутренние помещения, в которых теплопотери через стены практически отсутствуют.
  • Направление внешних стен по сторонам света. Южная или юго-западная сторона будет получать какой-никакой солнечный «заряд», а вот стены с севера и северо-востока Солнца не видят никогда.
  • Зимняя «роза ветров» – стены с наветренной стороны, естественно, выхолаживаются намного быстрее. Если хозяевам этот параметр неизвестен, то можно оставить без заполнения – калькулятор рассчитает для самых неблагоприятных условий.
  • Уровень минимальных температур – скажет о климатических особенностях региона. Сюда должны вноситься не аномальные значения, а средние, характерные для данной местности в самую холодную декаду года.
  • Степень степенности стен. По большому счету, стены без утепления – вообще не должны рассматриваться. Средний уровень утепления будет соответствовать, примерно, стене в 2 кирпича из пустотного керамического кирпича. Полноценное утепление – выполненное в полном объеме на основании теплотехнических расчетов.
  • Немалые теплопотери происходят через перекрытия – полы и потолки. Поэтому важное значение имеет соседство помещения сверху и снизу – по вертикали.
  • Количество, размер и тип окон – связь с теплотехническими характеристиками помещения очевидна.
  • Количество входных дверей (на улицу, в подъезд или на неотапливаемый балкон) – любое открытие будет сопровождаться «порцией» поступающего холодного воздуха, и это необходимо каким-то образом компенсировать.
  • Имеет значение схема врезки радиаторов в контур – теплоотдача от этого существенно изменяется. Кроме того, эффективность теплообмена зависит и от степени закрытости батареи на стене.
  • Наконец, последним пунктом будет предложено ввести удельную тепловую мощность одной секции батареи отопления. В результате будет получено требуемое количество секций для размещения в данном помещении. Если расчет проводится для неразборной модели, то этот пункт оставляют незаполненным, а результирующее значение берут из второй строки расчета – она покажет необходимую мощность радиатора в кВт.

В расчетное значение уже заложен необходимый эксплуатационный резерв.

Источник: https://stroyday.ru/kalkulyatory/sistemy-otopleniya/kalkulyator-rascheta-kolichestva-sekcij-radiatorov-otopleniya. html

Калькулятор расчета количества секций радиаторов

Калькулятор радиаторов отопления предназначен для расчета количества секций радиатора, обеспечивающих необходимый тепловой поток, возмещающий теплопотери рассчитываемого помещения и поддержания на заданном уровне температуры, отвечающей условиям теплового комфорта и/или требованиям технологического процесса. Расчет производится с учетом теплопотерь ограждающих конструкций, а также особенностей системы отопления.

Для более точного расчета обратитесь к производителям выбранной модели радиатора.

Вопросы отопления являются основополагающими как для частного хозяйства, так и квартир в многоэтажном доме. Особенно они актуальны для РФ, большая часть территории которой находится в зоне пониженных температур. Для создания оптимальных и благоприятных температурных условий в помещениях разрабатывается множество материалов с усиленными теплоизоляционными свойствами.

Каждый год на рынках появляются высокотехнологичные и эффективные системы теплоснабжения. Но особое внимание всегда уделяется радиаторам, поскольку они являются конечным звеном в отопительной цепи. Отдаваемое ими тепло служит главным критерием работы всей системы теплоснабжения.

Несмотря на важность роли, которая отведена радиаторам отопления, они остаются самыми консервативными элементами в строительной индустрии. Инновационные нововведения в этой сфере появляются редко, хотя исследователи постоянно работают над совершенствованием конструкций изделий. В современном тепловом обеспечении зданий и сооружений используется 4 основных типов радиаторов.

Их классификация предопределяется материалами изготовления, в соответствии с которыми они подразделяются на:

  • Стальные
  • Чугунные
  • Алюминиевые
  • Биметаллические

Каждая из моделей обладает уникальными свойствами и существенными недочетами

Стальные радиаторы подразделяются на панельные и трубчатые. Панельные, именуемые также конвекторами, обладают КПД, достигающим 75%. Это высокий показатель эффективной работы всей системы.

Другое их достоинство – дешевизна. Панели обладают малой энергетической емкостью, что позволяет снижать расходы теплового носителя.

К недостаткам относится низкая стойкость против коррозии после слива воды.

Изделия просты в эксплуатации. По мере необходимости нагревательные панели могут легко наращиваться. Их максимальное число – 33. Относительно низкая стоимость делает их самыми распространенными продуктами в модельном ряду.

Российские производители сейчас занимают лидирующие позиции на внутреннем рынке. Импорт зарубежной продукции достаточно дорогой, а российские производители уже наладили выпуск панельных систем радиаторов, которые по качеству не уступают зарубежным аналогам.

Трубчатые системы радиаторов по конструкции состоят из стальных труб, в которых циркулирует теплоноситель. Данные приборы достаточно технологически сложны для промышленного производства. Это сказывается на цене конечной продукции.

Трубчатые радиаторы полностью сохраняют все преимущества панельных, но по сравнению с ними имеют более высокое рабочее давление 9-16 бар против 7-10 бар. По показателям тепловой мощности (120 – 1600 Вт) и максимальной температуре нагрева воды (120 градусов) обе модели сопоставимы друг с другом.

Алюминиевые отопительные приборы изготовлены из одноименного материала или его сплавов. Подразделяются они на литые и экструзионные.

Эта разновидность чаще всего применяется в системах автономного теплоснабжения в индивидуальных хозяйствах. Для централизованного отопления данный вид не подходит, так как чувствителен к качеству теплоносителя.

Они могут быстро выйти из строя, если в воде есть агрессивные примеси и не выдерживают сильных давлений.

Алюминиевые радиаторы не подходят для централизованного отопления

Радиаторы, изготовленные путем литья, отличаются широкими каналами для теплоносителя и упрочненными стенками увеличенной толщины. Имеют несколько секций, число которых можно увеличивать или снижать.

Экструзионный метод изготовления приборов основан на механическом выдавливании элементов из алюминиевого сплава. Весь процесс относительно дешевый, но конечный продукт имеет цельный вид. Количество секций не подлежит изменению.

Алюминиевые радиаторы обладают очень высокой теплоотдачей, быстро нагревают помещение и просты при монтаже, так как имеют небольшой вес.

Но алюминий вступает в химические реакции с теплоносителем, поэтому ему требуется хорошо очищенная вода. Слабое место – стыковки секций с трубными соединениями. Со временем возможны протечки. Они не ударопрочные.

По давлению, температурному режиму и другим характеристикам коррелируют со стальными радиаторами.

Чугунные радиаторы являются самым традиционным элементом теплоснабжения. За долгие годы они практически не видоизменялись, но сохранили свою популярность и просты по форме и дизайну. Долговечны, надежны, хорошо держат тепло.

Могут долго сопротивляться коррозии и воздействию химических реагентов. По температурному режиму не уступают другим приборам аналогичной комплектации. По давлению и мощности – превосходят, но сложны в установке и транспортировке.

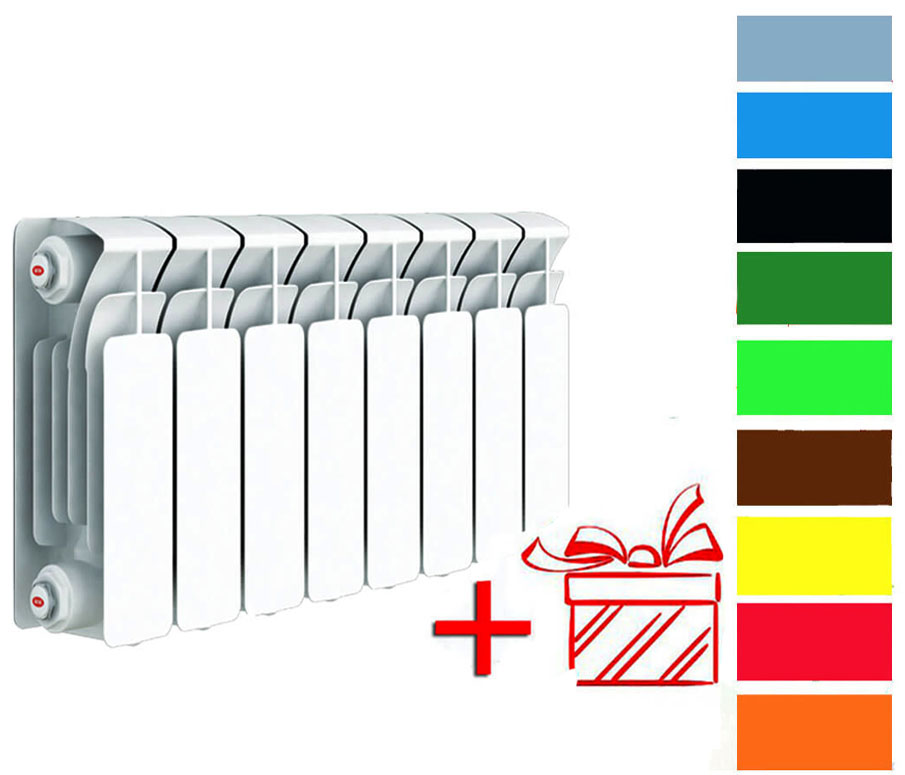

Биметаллические устройства обычно имеют трубчатый стальной сердечник и алюминиевый корпус. Такие отопительные устройства выдерживают высокое давление. В целом, они отличаются повышенной надежностью и прочностью.

При низкой инерционности обладают высокой теплоотдачей и низким расходом воды, не боятся гидравлических ударов. По базовым показателям в 1,5-2 раза превосходят аналогичные устройства. Главный недостаток – высокая цена.

Общие сведения по результатам расчетов

  • Количество секций радиатора
  • – Расчетное кол-во секций радиатора, с обеспечением необходимого теплового потока для достаточного обогрева помещения при заданных параметрах.

  • Кол-во тепла, необходимое для обогрева
  • – Общие теплопотери помещения с учетом особенностей данного помещения и особенностей функционирования системы отопления.

  • Кол-во тепла, выделяемое радиатором
  • – Общий тепловой поток от всех секций радиатора, выделяемый в помещение при заданной температуре теплоносителя.

  • Кол-во тепла, выделяемое одной секцией
  • – Фактический тепловой поток, выделяемый одной секцией радиатора с учетом особенностей системы отопления.

Калькулятор работает в тестовом режиме.

Источник: http://stroy-calc.ru/raschet-sekciy-radiatora

Калькулятор по расчёту секций радиатора

Отопление – Зеброй – без газа и дров, труб и котлов, грязных котельных и бессонных ночей, Сибирское … style= background: transparent url(http://vizada.ru/wp-content/uploads/2018/03/picture-1277.jpg) no-repeat scroll 0% 0%; width: 150px; height: 150px; >

Отопление – Зеброй – без газа и дров, труб и котлов, грязных котельных и бессонных ночей, Сибирское …
Отопление “…

Опрессовка системы отопления: правила и нормы снип, акт опрессовки системы отопления style= background: transparent url(http://vizada. ru/wp-content/uploads/2018/03/opressovka-sistemy-otopleniya-150×150.jpg) no-repeat scroll 0% 0%; width: 150px; height: 150px; >

Опрессовка системы отопления: правила и нормы снип, акт опрессовки системы отопления
Чтобы ввести от…

Печь-камин, принцип совмещения двух разных устройств в одно style= background: transparent url(http://vizada.ru/wp-content/uploads/2018/03/pech-kamin-01-150×150.jpg) no-repeat scroll 0% 0%; width: 150px; height: 150px; >

Печь-камин, принцип совмещения двух разных устройств в одно
Что такое печь-…

Какие трубы лучше для водопровода в квартире или на даче: металлопластик или полипропилен style= background: transparent url(http://vizada.ru/wp-content/uploads/2018/03/kakie-truby-luchshe-vybrat-dlya-vodosnabzheniya-150×150.jpg) no-repeat scroll 0% 0%; width: 150px; height: 150px; >

Какие трубы лучше для водопровода в квартире или на даче: металлопластик или полипропилен
Какими трубами …

Отопление теплиц своими руками, самодельные водяные системы, расчет, схема, котлы: инструкция, фото … style= background: transparent url(http://vizada. ru/wp-content/uploads/2018/03/otoplenie-teplits-600×400-150×150.jpg) no-repeat scroll 0% 0%; width: 150px; height: 150px; >

Отопление теплиц своими руками, самодельные водяные системы, расчет, схема, котлы: инструкция, фото …
Как можно орган…

Какой конвектор выбрать, какие лучше в сравнении, обзор плюсов и минусов электрических конвекторов, … style= background: transparent url(http://vizada.ru/wp-content/uploads/2018/03/45878a867132771b0a8884ebd9801f55-150×150.jpg) no-repeat scroll 0% 0%; width: 150px; height: 150px; >

Какой конвектор выбрать, какие лучше в сравнении, обзор плюсов и минусов электрических конвекторов, …
Один из таких…

Отопление с использованием пленочных электронагревателей style= background: transparent url(http://vizada.ru/wp-content/uploads/2018/05/450x412xPlan100tovarovRussia. jpg.pagespeed.ic_.04ofPzR-qG-150×150.jpg) no-repeat scroll 0% 0%; width: 150px; height: 150px; >

Отопление с использованием пленочных электронагревателей
Систему отоплен…

Как провести отопление в частном доме своими руками? style= background: transparent url(http://vizada.ru/wp-content/uploads/2018/05/Kak-samostojatelno-provesti-polnocennoe-otoplenie-v-svoem-dome-300×225-150×150.jpg) no-repeat scroll 0% 0%; width: 150px; height: 150px; >

Как провести отопление в частном доме своими руками?
Как самостоятел…

Обвязка двухконтурного газового котла, как продумать схему системы, особенности устройства для насте… style= background: transparent url(http://vizada.ru/wp-content/uploads/2018/05/5fcd23b1dbe00517b412925cc15cffa3-150×150.jpg) no-repeat scroll 0% 0%; width: 150px; height: 150px; >

Обвязка двухконтурного газового котла, как продумать схему системы, особенности устройства для насте…
Качественная об…

Отопление дачи – виды отопительных систем style= background: transparent url(http://vizada. ru/wp-content/uploads/2018/05/kakoj-vid-otopleniya-vybrat-dlya-dachi-300×225-150×150.jpg) no-repeat scroll 0% 0%; width: 150px; height: 150px; >

Отопление дачи – виды отопительных систем
Дачные домики …

Экраны для радиаторов отопления – как правильно выбрать изделие style= background: transparent url(http://vizada.ru/wp-content/uploads/2018/05/ukrashaem-pomeshhenie-s-pomoshhyu-ekranov-dlya-radiatorov-otopleniya-300×225-150×150.jpg) no-repeat scroll 0% 0%; width: 150px; height: 150px; >

Экраны для радиаторов отопления – как правильно выбрать изделие
Украшаем помеще…

Современные бытовые электрические обогреватели style= background: transparent url(http://vizada.ru/wp-content/uploads/2018/05/1317460010_1-150×150.jpg) no-repeat scroll 0% 0%; width: 150px; height: 150px; >

Современные бытовые электрические обогреватели
Обогреватели ра…

Горячая вода и отопление (линия), монтаж системы своими руками: инструкция, фото и видео-уроки, цена style= background: transparent url(http://vizada. ru/wp-content/uploads/2018/05/shema-odnotrubnoy-sistema-otopleniya-150×150.jpg) no-repeat scroll 0% 0%; width: 150px; height: 150px; >

Горячая вода и отопление (линия), монтаж системы своими руками: инструкция, фото и видео-уроки, цена
Горячая вода и …

Это центральная система отопления style= background: transparent url(http://vizada.ru/wp-content/uploads/2018/05/0-19-150×150.jpg) no-repeat scroll 0% 0%; width: 150px; height: 150px; >

Это центральная система отопления
Централизованно…

Подключение радиаторов отопления – основные ошибки style= background: transparent url(http://vizada.ru/wp-content/uploads/2018/05/podklyuchenie-chugunnogo-radiatora-na-chto-obratit-300×224-150×150.jpg) no-repeat scroll 0% 0%; width: 150px; height: 150px; >

Подключение радиаторов отопления – основные ошибки
Подключение чуг…

Водонагреватель Gorenje GBFU100EB6 – узнать цену, прочитать отзывы, купить style= background: transparent url(http://vizada. ru/wp-content/uploads/2018/05/gbfu100eb6-228×228-150×150.jpg) no-repeat scroll 0% 0%; width: 150px; height: 150px; >

Водонагреватель Gorenje GBFU100EB6 – узнать цену, прочитать отзывы, купить
Доставляем…

Завоздушивание системы отопления – причины и способы удаления воздуха style= background: transparent url(http://vizada.ru/wp-content/uploads/2018/05/kak-proisxodit-zavozdushivanie-sistemy-otopleniya-300×225-150×150.jpg) no-repeat scroll 0% 0%; width: 150px; height: 150px; >

Завоздушивание системы отопления – причины и способы удаления воздуха
Как происходит …

Альтернативное отопление – виды, достоинства и недостатки style= background: transparent url(http://vizada.ru/wp-content/uploads/2018/05/mozhno-li-sozdat-alternativnoe-otoplenie-svoimi-rukami-300×245-150×150.jpg) no-repeat scroll 0% 0%; width: 150px; height: 150px; >

Альтернативное отопление – виды, достоинства и недостатки
Можно ли создат…

Все, что нужно знать про инфракрасные обогреватели style= background: transparent url(http://vizada. ru/wp-content/uploads/2018/05/preimushestva_ik_obogrevatelei-150×150.jpg) no-repeat scroll 0% 0%; width: 150px; height: 150px; >

Все, что нужно знать про инфракрасные обогреватели
24 Августа 2014…

Закрытая система отопления и ее преимущество style= background: transparent url(http://vizada.ru/wp-content/uploads/2018/05/0-22-150×150.jpg) no-repeat scroll 0% 0%; width: 150px; height: 150px; >

Закрытая система отопления и ее преимущество
Подходит ли зак…

Биметаллические радиаторы Рифар – популярные модели, описание, особенности, Строительный портал style= background: transparent url(http://vizada.ru/wp-content/uploads/2018/05/log_220-150×150.jpg) no-repeat scroll 0% 0%; width: 150px; height: 150px; >

Биметаллические радиаторы Рифар – популярные модели, описание, особенности, Строительный портал
При планировке…

Отопление частного дома без газа и электричества – экономные варианты style= background: transparent url(http://vizada. ru/wp-content/uploads/2018/05/Otoplenie-chastnogo-doma-bez-gaza-i-jelektrichestva–150×150.jpg) no-repeat scroll 0% 0%; width: 150px; height: 150px; >

Отопление частного дома без газа и электричества – экономные варианты
Способы экономн…

ПЛЭН отопление: отзывы покупателей, технические характеристики, инструкция по монтажу и цена style= background: transparent url(http://vizada.ru/wp-content/uploads/2018/05/Primenenie-sistem-PLEN-150×150.jpg) no-repeat scroll 0% 0%; width: 150px; height: 150px; >

ПЛЭН отопление: отзывы покупателей, технические характеристики, инструкция по монтажу и цена
Отопление с исп…

Пеллеты отопления style= background: transparent url(http://vizada.ru/wp-content/uploads/2018/05/0-39-150×150.jpg) no-repeat scroll 0% 0%; width: 150px; height: 150px; >

Пеллеты отопления
Несмотря …

Экономичые обогреватели для дома и дачи style= background: transparent url(http://vizada. ru/wp-content/uploads/2018/05/Obogrevatel-yekonomichnyy-150×150.jpg) no-repeat scroll 0% 0%; width: 150px; height: 150px; >

Экономичые обогреватели для дома и дачи
Современные тен…

Водяное отопление в частном доме – практика обустройства системы style= background: transparent url(http://vizada.ru/wp-content/uploads/2018/05/Osobennosti-vodjanogo-otoplenija-v-hastnom-dome-300×178-150×150.jpg) no-repeat scroll 0% 0%; width: 150px; height: 150px; >

Водяное отопление в частном доме – практика обустройства системы
Водяное отопле…

Источник: http://vizada.ru/2018/03/28/kalkulyator-po-raschyotu-sekcij-radiatora/

Как рассчитать количество секций радиатора

При модернизации системы отопления кроме замены труб меняют и радиаторы. Причем сегодня они есть из разных материалов, разных форм и размеров. Что не менее важно, имеют они разную теплоотдачу: количество тепла, которые могут передать воздуху. И это обязательно учитывают, когда делают расчет секций радиаторов.

В помещении будет тепло, если количество тепла, которое уходит, будет компенсироваться. Поэтому в расчетах за основу берут теплопотери помещений (они зависят от климатической зоны, от материала стен, утепления, площади окон и т.д.).

Второй параметр — тепловая мощность одной секции. Это то количество тепла, которое она может выдать при максимальных параметрах системы (90°C на входе и 70°C на выходе).

Эта характеристика обязательно указывается в паспорте, зачастую присутствует на упаковке.

Делаем расчет количества секций радиаторов отопления своими руками, учитываем особенности помещений и системы отопления

Один важный момент: проводя расчеты самостоятельно, учтите, что большинство производителей указывают максимальную цифру, которую они получили при идеальных условиях.

Потому любое округление производите в большую сторону.

В случае с низкотемпературным отоплением (температура теплоносителя на входе ниже 85°C) ищут тепловую мощность для соответствующих параметров или делают перерасчет (описан ниже).

Расчет по площади

Это — самая простая методика, позволяющая примерно оценить число секций, необходимое для отопления помещения. На основании многих расчетов выведены нормы по средней мощности отопления одного квадрата площади. Чтобы учесть климатические особенности региона, в СНиПе прописали две нормы:

  • для регионов средней полосы России необходимо от 60 Вт до 100 Вт;
  • для районов, находящихся выше 60°, норма отопления на один квадратный метр 150-200 Вт.

Почему в нормах дан такой большой диапазон? Для того, чтобы можно было учесть материалы стен и степень утепления. Для домов из бетона берут максимальные значения, для кирпичных можно использовать средние. Для утепленных домов — минимальные. Еще одна важная деталь: эти нормы просчитаны для средней высоты потолка — не выше 2,7 метра.

Как рассчитать количество секций радиатора: формула

Зная площадь помещения, умножаете ее норму затрат тепла, наиболее подходящую для ваших условий.  Получаете общие теплопотери помещения. В технических данных к выбранной модели радиатора, находите тепловую мощность одной секции. Общие теплопотери делите на мощность, получаете их количество. Несложно, но чтобы было понятнее, приведем пример.

Пример расчета количества секций радиаторов по площади помещения

Угловое помещение 16 м2, в средней полосе, в кирпичном доме. Устанавливать будут батареи с тепловой мощностью 140 Вт.

Для кирпичного дома берем теплопотери в середине диапазона. Так как помещение угловое, лучше взять большее значение. Пусть это будет 95 Вт. Тогда получается, что для обогрева помещения требуется 16 м2 * 95 Вт = 1520 Вт.

Теперь считаем количество: 1520 Вт / 140 Вт  = 10,86 шт. Округляем, получается 11 шт. Столько секций радиаторов необходимо будет установить.

Расчет батарей отопления на площадь прост, но далеко не идеален: высота потолков не учитывается совершенно. При нестандартной высоте используют другую методику: по объему.

 Считаем батареи по объему

Есть в СНиПе нормы и для обогрева одного кубометра помещений. Они даны для разных типов зданий:

  • для кирпичных на 1 м3 требуется 34 Вт тепла;
  • для панельных — 41 Вт

Этот расчет секций радиаторов похож на предыдущий, только теперь нужна не площадь, а объем и нормы берем другие. Объем умножаем на норму, полученную цифру делим на мощность одной секции радиатора (алюминиевого, биметаллического или чугунного).

Формула расчета количества секций по объему

Пример расчета по объему

Для примера рассчитаем, сколько нужно секций в комнату площадью 16 м2 и высотой потолка 3 метра. Здание построено из кирпича. Радиаторы возьмем той же мощности: 140 Вт:

  • Находим объем.  16 м2 * 3 м = 48 м3
  • Считаем необходимое количество тепла (норма для кирпичных зданий 34 Вт). 48 м3 * 34 Вт = 1632 Вт.
  • Определяем, сколько нужно секций. 1632 Вт / 140 Вт = 11,66 шт. Округляем, получаем 12 шт.

Теперь вы знаете два способа того, как рассчитать количество радиаторов на комнату.

Теплоотдача одной секции

Сегодня ассортимент радиаторов большой. При внешней схожести большинства, тепловые показатели могут значительно отличаться. Они зависят от материала, из которого изготовлены, от размеров, толщины стенок, внутреннего сечения и от того, насколько хорошо продумана конструкция.

Потому точно сказать, сколько кВт в 1 секции алюминиевого (чугунного биметаллического) радиатора, можно сказать только применительно к каждой модели. Эти данные указывает производитель.

Ведь есть значительная разница в размерах: одни из них высокие и узкие, другие — низкие и глубокие. Мощность секции одной высоты того же производителя, но разных моделей, могут отличаться на 15-25 Вт (смотрите в таблице ниже STYLE 500 и STYLE PLUS 500) .

Еще более ощутимые отличия могут быть у разных производителей.

Технические характеристики некоторых биметаллических радиаторов. Обратите внимание, что тепловая мощность одинаковых по высоте секций может иметь ощутимую разницу

Тем не менее, для предварительной оценки того, сколько секций батарей нужно для отопления помещений, вывели средине значения тепловой мощности по каждому типу радиаторов. Их можно использовать при приблизительных расчетах (приведены данные для батарей с межосевым расстоянием 50 см):

  • Биметаллический — одна секция выделяет 185 Вт (0,185 кВт).
  • Алюминиевый — 190 Вт (0,19 кВт).
  • Чугунные — 120 Вт  (0,120 кВт).

Точнее сколько кВт в одной секции радиатора биметаллического, алюминиевого или чугунного вы сможете, когда выберете модель и определитесь с габаритами. Очень большой может  быть разница в чугунных батареях.

Они есть с тонкими или толстыми стенками, из-за чего существенно изменяется их тепловая мощность. Выше приведены средние значения для батарей привычной формы (гармошка) и близких к ней.

У радиаторов в стиле «ретро» тепловая мощность ниже в разы.

Это технические характеристики чугунных радиаторов турецкой фирмы Demir Dokum. Разница более чем солидная. Она может быть еще больше

Исходя из этих значений и средних норм в СНиПе вывели среднее количество секций радиатора на 1 м2:

  • биметаллическая секция обогреет 1,8 м2;
  • алюминиевая — 1,9-2,0 м2;
  • чугунная — 1,4-1,5 м2;

Как рассчитать количество секций радиатора по этим данным? Все еще проще. Если вы знаете площадь комнаты, делите ее на коэффициент. Например, комната 16 м2,  для ее отопления примерно понадобится:

  • биметаллических 16 м2 / 1,8 м2 = 8,88 шт, округляем  — 9 шт.
  • алюминиевых 16 м2 / 2 м2 = 8 шт.
  • чугунных 16 м2 / 1,4 м2 = 11,4 шт, округляем  — 12 шт.

Эти расчеты только примерные. По ним вы сможете примерно оценить затраты на приобретение отопительных приборов. Точно рассчитать количество радиаторов на комнату вы сможете выбрав модель, а потом еще пересчитав количество в зависимости от того, какая температура теплоносителя в вашей системе.

Расчет секций радиаторов в зависимости от реальных условий

Еще раз обращаем ваше внимание на то, что тепловая мощность одной секции батареи указывается для идеальных условий.

 Столько тепла выдаст батарея, если на входе ее теплоноситель имеет температуру +90°C, на выходе +70°C, в помещении при этом поддерживается +20°C. То есть, температурный напор системы (называют еще «дельта системы») будет 70°C.

Что делать, если в вашей системе выше +70°C на входе на бывает? или необходима температура в помещении +23°C? Пересчитывать заявленную мощность.

Для этого необходимо рассчитать температурный напор вашей системы отопления. Например, на подаче у вас +70°C,  на выходе 60°C, а в помещении вам необходима температура +23°C. Находим дельту вашей системы: это среднее арифметическое температур на входе и выходе, за минусом температуры в помещении.

Формула расчета температурного напора системы отопления

Для нашего случая получается: (70°C+ 60°C)/2 — 23°C = 42°C. Дельта для таких условий 42°C. Далее находим это значение в таблице пересчета (расположена ниже) и заявленную мощность умножаем на этот коэффициент. Поучаем мощность, которую сможет выдать эта секция для ваших условий.

Таблица коэффициентов для систем отопления с разной дельтой температур

Находим в столбцах, подкрашенных синим цветом, строчку с дельтой 42°C. Ей соответствует коэффициент 0,51. Теперь рассчитываем, тепловую мощность 1 секции радиатора для нашего случая.

Например, заявленная мощность 185 Вт, применив найденный коэффициент, получаем: 185 Вт * 0,51 = 94,35 Вт. Почти в два раза меньше. Вот эту мощность и нужно подставлять когда делаете расчет секций радиаторов.

Только с учетом индивидуальных параметров в помещении будет тепло.

Источник: http://stroychik.ru/otoplenie/raschet-sekcij-radiatorov

Как рассчитать количество батарей отопления для частного дома

Главная / Радиаторы / Как рассчитать радиаторы отопления для частного дома

Комфортные условия жизни в зимнее время всецело зависят от достаточности снабжения теплом жилых помещений. Если это новостройка, например, на дачном или приусадебном участке, то необходимо знать, как рассчитать радиаторы отопления для частного дома.

Как рассчитать радиаторы отопления для частного дома

Все операции сводятся к вычислению количества секций радиаторов и подчиняются четкому алгоритму, поэтому нет нужды быть квалифицированным специалистом – каждый человек сможет проделать довольно точное теплотехническое вычисление своего жилища.

Почему необходим точный расчет

Теплоотдача приборов теплоснабжения зависит от материала изготовления и площади отдельных секций. От правильных вычислений зависит не только тепло в доме, но также сбалансированность и экономичность системы в целом: недостаточное число установленных секций радиаторов не обеспечит должное тепло в комнате, а излишнее количество секций ударит по карману.

Виды радиаторов отопления

Для вычислений необходимо определиться с типом батарей и системы теплоснабжения. К примеру, расчет алюминиевых радиаторов теплоснабжения для частного дома отличается от других элементов системы. Радиаторы бывают чугунными, стальными, алюминиевыми, алюминиевыми анодированными и биметаллическими:

  • Наиболее известны чугунные батареи, так называемые «гармошки». Они долговечны, стойки к коррозии, обладают мощностью секций 160 Вт при высоте 50 см и температуре воды 70 градусов. Существенный недостаток этих приборов – неприглядный внешний вид, но современные производители выпускают гладкие и достаточно эстетичные чугунные батареи, сохраняя все преимущества материала и делая их конкурентоспособными.

Чугунные батареи отопления

  • Алюминиевые радиаторы по тепловой мощности превосходят чугунные изделия, они прочны, обладают легким собственным весом, что дает преимущество при монтаже. Единственный недостаток подверженность к кислородной коррозии. Для его устранения взято на вооружение производство анодированных радиаторов из алюминия.

Алюминиевые радиаторы отопления

  • Стальные приборы не обладают достаточной тепловой мощностью, не подлежат разборке и увеличению секций при необходимости, подвержены коррозии, поэтому не пользуются популярностью.

Стальные радиаторы

  • Биметаллические радиаторы отопления – это сочетание стальных и алюминиевых деталей. Теплоносителями и крепежными деталями в них являются стальные трубы и резьбовые соединения, покрытые алюминиевым кожухом. Недостаток – довольно высокая стоимость.

Биметаллические батареи

По типу системы теплоснабжения различают однотрубное и двухтрубное подключение элементов отопления. В многоэтажных жилых домах в основном применена однотрубная схема системы теплоснабжения.

Недостатком здесь является довольно значительная разница температуры входящей и исходящей воды на разных концах системы, что свидетельствует о неравномерности распределения тепловой энергии по приборам батареям.

Однотрубная и двухтрубная система отопления

Для равномерного распределения тепловой энергии в частных домах можно применять двухтрубную систему теплоснабжения, когда горячая вода подается по одной трубе, а охлажденная выводится по другой.

Кроме этого, точное вычисление количества батарей отопления в частном доме зависит от схемы подключения приборов, высоты потолка, площади оконных проемов, количества наружных стен, типа помещения, закрытости приборов декоративными панелями и от других факторов.

Таблица для расчета количества секций батареи

Виды расчетов отопления для частного дома

Вид расчета радиаторов отопления для частного дома зависит от поставленной цели, то есть насколько точно вы хотите рассчитать батареи отопления для частного дома. Различают упрощенный и точный методы, а также по площади и по объему рассчитываемого пространства.

По упрощенному или предварительному методу подсчеты сводятся к умножению площади помещения на 100 Вт: стандартную величину достаточной тепловой энергии на метр в квадрате, при этом формула подсчета примет следующий вид:

Q = S*100, где

Q – потребная мощность тепла;

S – расчетная площадь комнаты;

Вычисление нужного числа секций разборных радиаторов ведется по формуле:

N = Q/Qx, где

N – требуемое количество секций;

Qx – удельная мощность секции по паспорту изделия.

Так как эти формулы для высоты комнаты – 2,7 м, для других величин требуется вводить коэффициенты поправки. Вычисления сводятся к определению количества тепла на 1 м3 объема помещения. Упрощенная формула выглядит так:

Q = S*h*Qy, где

H – высота комнаты от пола до потолка;

Qy – средний показатель тепловой мощности в зависимости от вида ограждения, для кирпичных стен равен 34 Вт/м3, для панельных стен – 41 Вт/м3.

Эти формулы не могут гарантировать комфортные условия. Поэтому требуются точные вычисления, учитывающие все сопутствующие особенности здания.

Точный расчет приборов отопления

Теплопотери здания

Наиболее точная формула необходимой тепловой мощности выглядит следующим образом:

Q = S*100*(K1*К2*…*Kn-1*Kn), где

K1, K2 … Kn – коэффициенты, зависящие от различных условий.

Какие условия влияют на микроклимат в помещении? Для точного расчета учитывается до 10 показателей.

K1 – показатель, зависящий от числа наружных стен, чем больше поверхности соприкасается с внешней средой, тем больше потери тепловой энергии:

  • при одной наружной стене показатель равен единице;
  • если две наружные стены — 1,2;
  • если три внешние стены — 1,3;
  • если все четыре стены наружные (т.е. здание однокомнатное) — 1,4.

К2 – учитывает ориентацию здания: считается, что комнаты хорошо прогреваются, если расположены в южном и западном направлении, здесь К2 = 1,0, и наоборот недостаточно – когда окна выходят на север или восток – К2 = 1,1. С этим можно поспорить: в восточном направлении помещение все же прогревается по утрам, поэтому целесообразнее применить коэффициент 1,05.

Расчитываем, насколько сильно должна греть батарея

К3 – показатель утепления наружных стен, зависит от материала и степени термоизоляции:

  • для наружных стен в два кирпича, а также при использовании утеплителя для не утепленных стен показатель равен единице;
  • для неутепленных стен – К3 = 1,27;
  • при утеплении жилища на основании теплотехнических расчетов по СНиП – К3 = 0,85.

К4 – коэффициент, учитывающий самые низкие температуры холодного периода года для конкретного региона:

  • до 35 °С К4 = 1,5;
  • от 25 °С до 35 °С К4 = 1,3;
  • до 20 °С К4 = 1,1;
  • до 15 °С К4 = 0,9;
  • до 10 °С К4 = 0,7.

Расчет радиаторов отопления по площади

К5 – зависит от высоты помещения от пола до потолка. В качестве стандартной высоты принята h = 2,7 м с показателем равной единице. Если высота комнаты отличается от стандартной, вводится поправочный коэффициент:

  • 2,8-3,0 м – К5 = 1,05;
  • 3,1-3,5 м – К5 = 1,1;
  • 3,6-4,0 м – К5 = 1,15;
  • более 4 м – К5 = 1,2.

К6 – показатель, учитывающий характер помещения, находящегося сверху. Полы жилых зданий всегда утепляются, комнаты сверху могут быть отапливаемыми или холодными, а это неизбежно повлияет на микроклимат рассчитываемого пространства:

  • для холодного чердака, а также если помещение сверху не отапливается, показатель будет равен единице;
  • при утепленном чердаке или кровле – К6 = 0,9;
  • если сверху расположено отапливаемая комната – К6 = 0,8.

К7 – показатель, учитывающий тип оконных блоков. Конструкция окна существенным образом влияет на потери тепла. При этом величина коэффициента К7 определяется следующим образом:

  • так как окна из дерева с двойным остеклением недостаточно защищают комнату, показатель самый высокий К7 = 1,27;
  • стеклопакеты обладают отличными свойствами защиты от теплопотерь, при однокамерном стеклопакете из двух стекол К7 равен единице;
  • улучшенный однокамерный стеклопакет с аргоновым заполнением или двойной стеклопакет, состоящий из трех стекол К7 = 0,85.

Однотрубная и двухтрубная система отопления

К8 – коэффициент, зависящий от площади остекления оконных проемов. Теплопотери зависят от количества и площади установленных окон. Соотношение площади окон к площади комнаты должно быть урегулировано таким образом, чтобы коэффициент имел низшие значения. В зависимости от отношения площади окон к площади помещения определяется искомый показатель:

  • менее 0,1 – К8 = 0,8;
  • от 0,11 до 0,2 – К8 = 0,9;
  • от 0,21 до 0,3 – К8 = 1,0;
  • от 0,31 до 0,4 – К8 = 1,1;
  • от 0,41 до 0,5 – К8 = 1,2.

Схемы подключения отопительных приборов

К9 – учитывает схему подключения приборов. В зависимости от способа подключения горячей и вывода холодной воды зависит отдача тепла. Этот фактор необходимо учитывать при установке и определении требуемой площади приборов теплоснабжения. С учетом схемы подключения:

  • при диагональном расположении труб подача горячей воды осуществляется сверху, обратка – снизу с другой стороны батареи, а показатель равен единице;
  • при подключении подачи и обратки с одной стороны и сверху, и снизу одной секции К9 = 1,03;
  • примыкание труб с двух сторон подразумевает и подачу, и обратку снизу, при этом коэффициент К9 = 1,13;
  • вариант диагонального подключения, когда подача производится снизу, обратка сверху К9 = 1,25;
  • вариант одностороннего подключения с подачей снизу, обраткой сверху и одностороннее нижнее подключение К9 = 1,28.

Потеря теплоотдачи из-за установки экрана радиатора

К10 – коэффициент, зависящий от степени закрытости приборов декорирующими панелями. Открытость приборов для свободного обмена теплом с пространством помещения имеет немаловажное значение, так как создание искусственных барьеров снижает теплоотдачу батарей.

Имеющиеся или искусственно созданные преграды могут изрядно понизить отдачу батареи из-за ухудшения обмена теплом с комнатой. В зависимости от этих условий коэффициент равен:

  • при открытом расположении радиатора на стене со всех сторон 0,9;
  • если прибор прикрыт сверху единице;
  • когда радиаторы прикрыты сверху ниши стены1,07;
  • если прибор прикрыт подоконником и декоративным элементом 1,12;
  • когда радиаторы полностью прикрыты декоративным кожухом 1,2.

Правила установки радиаторов отопления.

Кроме этого, существуют специальные нормы расположения приборов отопления, которые необходимо соблюдать. То есть батарею располагать не менее, чем на:

  • 10 см от низа подоконника;
  • 12 см от пола;
  • 2 см от поверхности наружной стены.

Подставляя все необходимые показатели, можно получить достаточно точное значение требуемой тепловой мощности помещения.

Путем разделения полученных результатов на паспортные данные отдачи тепла одной секции выбранного прибора и, округлив до целого числа, получаем количество требуемых секций.

Теперь можно, не опасаясь последствий, подобрать и установить необходимое оборудование с нужной тепловой отдачей.

Установка батареи отопления в доме

Способы упрощения расчетов

Несмотря на кажущуюся простоту формулы, на самом деле практический расчет не так прост, особенно если количество рассчитываемых комнат велико.

Упростить расчеты поможет применение специальных калькуляторов, размещаемых на сайтах некоторых производителей. Достаточно ввести все необходимые данные в соответствующие поля, после чего можно получить точный результат.

Можно воспользоваться и табличным методом, так как алгоритм вычисления достаточно прост и однообразен.

25.11.2016

Источник: http://gopb.ru/radiatory/kak-rasschitat-radiatory-otopleniya-dlya-chastnogo-doma/

Расчет радиаторов отопления: способы и формулы.

Сколько нужно секций в батарее?

Расчет радиаторов отопления

   При замене устаревших радиаторов или установке с нуля новых отопительных секций понадобится расчет отопления, который можно произвести самостоятельно. Ведь многие строители и теплотехники относятся халатно к своей работе. И им все равно какой тепловой режим в итоге будет в отапливаемом помещении.

   А продавцы в магазинах могут ради получения процентов насчитать лишнее количество радиаторов или секций. Это приведет к чрезмерным расходам при индивидуальном отоплении или недостаточному температурному режиму при центральном.

Радиатор отопления в доме — Фото 01

   Поэтому важно знать способы расчета количества радиаторов, их секций и площади. Чтобы проверить существующую систему на эффективность или не прогадать с монтажом нового отопления.

Простой расчет радиаторов

   Производится расчет отопления по площади помещения путем получения количества тепла и количества секций. Для этого стандартный показатель 100 Вт умножают на площадь комнаты (получают количество тепла).

   Теплоотдача секции является справочной величиной, ее нужно узнать из документации производителя. На нее необходимо разделить количества тепла. И получится величина, которую нужно округлить для расчета радиаторов отопления по площади. Добавить 20 процентов необходимо для комнат, в которых есть балкон, входная дверь либо много внешних стен. Такое же процентное количество прибавляется при установке защитных экранов.

  Для районов Дальнего Востока необходимо использовать коэффициент 1,6, то есть умножить на него количество секций. А для Якутии и подобных северных регионов – умножать на 2.

   Если нет возможности ознакомиться с паспортными данными, можно для ориентировочного расчета количества секций радиаторов отопления можно взять предварительные ориентиры. Они зависят от типа металла и межосевого расстояния:

  • для чугунных – 180 Вт для одной секции;
  • для алюминиевых – 179-182 Вт (при межосевом 500), 145-150 (при межосевом 350):
  • для биметаллических – 165 Вт (межосевое – 500), 143 Вт (межосевое 400), 120 (межосевое 300), 102 (межосевое 250).

Таблица для расчета количества секций радиаторов на квадратный метр площади — Фото 02

   В стальных пластинчатых радиаторах отсутствуют секции, поэтому расчет площади радиатора чаще всего проводят по таблицам мощности производителя. Потому что для определения обогреваемой площади в зависимости от мощности пластинчатой модели нужно воспользоваться большим количеством теплотехнических формул.

Уточненная формула расчета радиатора

   В ней рассчитывается количество необходимого тепла, с помощью которого можно обеспечить комфортный температурный режим в помещении. Это и есть искомое КТ. Его еще называют – точный расчет отопления по площади помещения.

   КТ = 100 (Вт/кв.м.) х П х К1 х К2 х К3 х К4 х К5 х К6 х К7

   100 (Вт/кв.м.) – это оптимальный показатель, который необходимо иметь для температурного комфорта в помещении.

   П является площадью комнаты, для которой производят расчет, указывается в квадратных метрах.

   Коэффициент К1 может быть различным в зависимости от типа окон (0.85 – с учетом тройных стеклопакетов, 1.0 – с двойным и 1.27 для обычного остекления).

   К2 определяется теплоизоляцией стен для расчета радиаторов отопления (1.27 – для низкой степени, 1.0 – для хорошей (утеплитель+двойной кирпич), 0.85 – для высокой степени изоляции).

   Для определения К3 нужно рассчитать процентное соотношение окон и пола (по площадям) – 1.2 (для 50%), 1.1 (для 40%), 1.0 (для 30%), 0.9 (для 20%), 0.8 (для 10%).

   К4 определяется с учетом средних отрицательных зимних температур (0.7 – минус 10, 0.9 – минус 15, 1.1 – минус 20, 1.3 – минус 25, 1.5 – минус 35).

   К5 зависит от того, сколько стен являются наружными – 1.4 (для 4 стен), 1.3 (для 3 стен), 1.2 (для 2 стен), 1.1 (для 1 стены).

   К6 учитывает тип помещения над комнатой (1.0 для холодного чердака, 0.9 для отапливаемого чердака, 0.8 для жилого отапливаемого помещения).

   К7 указывается исходя из высоты потолка для расчета секций радиатора — для высоких (4.5 м – 1.2, 4 м – 1.15, 3.5 м – 1.1), для средних – 2.5 м – 1.0 и 3 м – 1.05.

  Недостатком формулы является то, что не учитывается вероятность наличия входной двери. Многие при расчетах ее вносят ее как 2 или 3 окна в зависимости от ее величины и теплоизоляции.

Потери тепла в доме без утепления — Фото 03

Онлайн-калькулятор расчета радиатора отопления

   Тем, кого формулы вводят в ступор, можно воспользоваться богатым ассортиментом онлайн-калькуляторов в интернете. Необходимо выбрать из выпадающих списков те же параметры, что и заложены в расчете радиаторов отопления по площади (учитываются только 5 коэффициентов, а не 7). То есть выбрать количество окон и наружных стен, типы радиаторов, окон и помещения по обогреву сверху. И высоту потолка. От руки вносится только площадь помещения. Система сама выберет необходимые коэффициенты и выдаст результат расчета количества радиаторов.

Пример онлайн-калькулятора для расчета радиаторов отопления — Фото 04

Расчет секций батареи на комнату. Расчет количества секций радиаторов: онлайн-калькулятор, инструкция

Проблема отопления в наших широтах стоит значительно острее, чем в Европе с ее мягким климатом и теплыми зимами. В России значительная часть территории находится под властью зимы до 9 месяцев в году. Поэтому очень важно уделить достаточное внимание выбору систем отопления и расчету мощности радиаторов отопления.

В отличии от , где учитывается только площадь, расчет мощности радиаторов отопления производится по иной схеме. В этом случае следует учитывать также высоту потолков, то есть общий объем помещения, в котором планируется установка или замена системы отопления. Бояться не стоит. В конечном итоге весь расчет строится на элементарных формулах, совладать с которыми не составит труда. Радиаторы будут обогревать помещение благодаря конвекции, то есть циркуляции воздуха в комнате. Нагретый воздух поднимается вверх и вытесняет холодный. В этой статье Вы получите самый простой расчет мощности радиаторов отопления

Возьмем помещение площадью 15 квадратных метров и с потолками высотой 3 метра.Объем воздуха, который предстоит нагреть в отопительной системе составит:

V=15x3=45 метров кубических

Далее считаем мощность, которая потребуется для обогрева помещения заданного объема. В нашем случае — 45 кубических метров. Для этого необходимо умножить объем помещения на мощность, необходимую для обогрева одного кубического метра воздуха в заданном регионе. Для Азии, Кавказа это 45 вт, для средней полосы 50 вт, для севера около 60 вт. В качестве примера возьмем мощность 45 вт и тогда получим:

45×45=2025 вт — мощность, необходимая для обогрева помещения с кубатурой 45 метров

Выбор радиатора исходя из расчета

Стальные радиаторы

Оставим за скобками сравнение радиаторов отопления и отметим только нюансы, о которых необходимо иметь представление при выборе радиатора для вашей системы отопления.

В случае расчета мощности стальных радиаторов отопления все просто. Есть необходимая мощность для уже известного помещения — 2025 вт. Смотрим по таблице и ищем стальные батареи, выдающие необходимое число Вт. Такие таблицы несложно найти на сайтах производителей и продавцов подобных товаров. Обратите внимание на температурные режимы, при которых будет эксплуатироваться система отопления. Оптимально использовать батарею в режиме 70/50 С.

В таблице указывается тип радиатора. Возьмем тип 22, как один из самых популярных и вполне достойных по своим потребительским качествам. Отлично подходит радиатор размером 600×1400. Мощность радиатора отопления составит 2015 Вт. Лучше брать немного с запасом.

Алюминиевые и биметаллические радиаторы

Алюминиевые и биметаллические радиаторы зачастую продаются секциями. Мощность в таблицах и каталогах указывается для одной секции. Необходимо разделить мощность, необходимую для обогрева заданного помещения на мощность одной секции такого радиатора, например:

2025/150 = 14 (округлили до целых)

Получили необходимое число секций для помещения объемом 45 кубических метров.

Не переборщите!

14-15 секций для одного радиатора — это максимум. Ставить радиаторы по 20 и больше секций неэффективно. В таком случае следует разбивать число секций напополам и устанавливать 2 радиатора по 10 секций. Например, 1 радиатор поставить возле окна, а другой возле входа в комнату или на противоположной стене.

Со стальными радиаторами так же. Если комната достаточно велика и радиатор выходит слишком большой — лучше поставьте два поменьше, но той же суммарной мощности.

Если в комнате того же объема 2 окна или более, то хорошим решением будет установка радиатора под каждым из окон. В случае с секционными радиаторами все довольно просто.

14/2=7 секций под каждым окном для комнаты того же объема

Радиаторы обычно продаются по 10 секций, лучше взять четное число, например 8. Запас в 1 секцию лишним не будет в случае серьезных морозов. Мощность от этого особенно не изменится, однако инерция нагрева радиаторов уменьшится. Это может быть полезно, если в комнату часто проникает холодный воздух. Например, если это офисное помещение, в которое часто заходят клиенты. В таких случаях радиаторы будут нагревать воздух немного быстрее.

Что делать после расчета?

После расчета мощности радиаторов отопления всех комнат, необходимо будет выбрать трубопровод по диаметру, краны. Количество радиаторов, длину труб, количество кранов для радиаторов. Подсчитать объем всей системы и выбрать подходящий для нее котел.

Для человека дом часто ассоциируется с теплом и уютом. Чтобы дом был теплым, необходимо уделить должное внимание системе отопления. Современные производители используют новейшие технологии для производства элементов систем отопления. Однако, без грамотного планирования подобной системы, для определенных помещений эти технологии могут оказаться бесполезны.

В первую очередь необходимо понимать, для каких целей будет использоваться помещение. Какой температурный режим в нем желателен. В этом деле существует множество тонкостей, которые необходимо учитывать. Желательно сделать с точным расчетом мощности радиаторов отопления и теплопотерь. Радиаторы отопления лучше устанавливать в той части комнаты, где холоднее всего. В вышеизложенном примере была рассмотрена установка батарей отопления возле окон. Это один из наиболее выгодных и эффективных вариантов размещения элементов отопительной системы.

Видео по расчету мощности батареи

Чаще всего биметаллические радиаторы владельцы приобретают для замены чугунных батарей, которые по той или иной причине вышли из строя или стали плохо обогревать помещение. Чтобы эта модель радиаторов хорошо справлялась со своей задачей, необходимо ознакомиться с правилами расчета количества секций на все помещение.

Необходимые данные для подсчета

Самим правильным решением станет обращение к опытным специалистам. Профессионалы могут рассчитать количество биметаллических радиаторов отопления довольно точно и эффективно. Такой расчет поможет определить, сколько секций понадобится не только для одной комнаты, но и для всего помещения, а также для любого типа объекта.

Все профессионалы учитывают следующие данные для подсчета количества батарей:

  • из какого материала было построено здание;
  • какая толщина стен в комнатах;
  • тип окон, монтаж которых был произведен в данном помещении;
  • в каких климатических условиях находится здание;

  • есть ли в комнате, находящейся над помещением, где ставятся радиаторы, какое-нибудь отопление;
  • сколько в комнате «холодных» стен;
  • какая площадь рассчитываемой комнаты;
  • какая высота стен.

Все эти данные позволяют сделать расчет наиболее точным для установки биметаллических батарей.

Коэффициент теплопотерь

Чтобы сделать расчет правильно, необходимо для начала посчитать, какие будут тепловые потери, а затем высчитать их коэффициент. Для точных данных нужно учитывать одно неизвестное, то есть стены. Это касается, прежде всего, угловых комнат. Например, в помещении представлены следующие параметры: высота – два с половиной метра, ширина – три метра, длина – шесть метров.

  • Ф является площадью стены;
  • а – ее длиной;
  • х – ее высотой.

Расчет ведется в метрах. По этим подсчетам площадь стены будет равна семи с половиной квадратным метрам. После этого необходимо рассчитать теплопотери по формуле Р = F*K.

Также умножить на разницу температур в помещении и на улице, где:

  • Р – это площадь теплопотерь;
  • F является площадью стены в метрах квадратных;
  • К – это коэффициент теплопроводности.

Для правильного расчета нужно учитывать температуру. Если на улице температура составляет примерно двадцать один градус, а в комнате восемнадцать градусов, то для расчета данного помещения нужно добавить еще два градуса. К полученной цифре нужно добавить Р окон и Р двери. Полученный результат нужно поделить на число, обозначающее тепловую мощность одной секции. В результате простых вычислений и получится узнать, сколько же батарей необходимо для обогрева одной комнаты.

Однако все эти расчеты правильны исключительно для комнат, которые имеют средние показатели утепления. Как известно, одинаковых помещений не бывает, поэтому для точного расчета необходимо обязательно учесть коэффициенты поправки. Их нужно умножить на результат, полученный при помощи вычисления по формуле. Поправки коэффициента для угловых комнат составляют 1,3, а для помещений, находящихся в очень холодных местах – 1,6, для чердаков – 1,5.

Мощность батареи

Чтобы определить мощность одного радиатора, необходимо рассчитать какое количество киловатт тепла понадобится от установленной системы отопления. Мощность, которая нужна для обогревания каждого квадратного метра, составляет 100 ватт. Полученное число умножается на количество квадратных метров комнаты. Затем цифра делится на мощность каждой отдельно взятой секции современного радиатора. Некоторые модели батарей состоят из двух секций и больше. Делая расчет, нужно выбирать радиатор, который имеет приближенное к идеалу число секций. Но все же, оно должно быть немного больше расчетного.

Это делается для того, чтобы сделать помещение теплее и не мерзнуть в холодные дни.

Производители биметаллических радиаторов указывают их мощность для некоторых данных системы отопления. Поэтому покупая любую модель, необходимо учесть тепловой напор, который характеризует, как нагревается теплоноситель, а также как он обогревает систему отопления. В технической документации часто указывают мощность одной секции для напора тепла в шестьдесят градусов. Это соответствует температуре воды в радиаторе в девяносто градусов. В тех домах, где помещения отапливают чугунными батареями, это оправданно, но для новостроек, где сделано все более современно, температура воды в радиаторе вполне может быть ниже. Напор тепла в таких системах отопления может составлять до пятидесяти градусов.

Расчет тут произвести тоже нетрудно. Нужно мощность радиатора поделить на цифру, обозначающую тепловой напор. Число делится на цифру, указанную в документах. При этом эффективная мощность батарей станет немного меньше.

Именно ее необходимо ставить во все формулы.

Популярные методы

Для вычета нужного количества секций в устанавливаемом радиаторе может быть использована не одна формула, а несколько. Поэтому стоит оценить все варианты и выбрать тот, что подойдет для получения более точных данных. Для этого нужно знать, что по нормам СНиП на 1 м², одна биметаллическая секция может обогреть один метр и восемьдесят сантиметров площади. Чтобы посчитать какое количество секций понадобиться на 16 м², нужно разделить эту цифру на 1,8 квадратного метра. В итоге получается девять секций. Однако этот метод довольно примитивный и для более точного определения необходимо учитывать все вышесказанные данные.

Существует еще один простой метод для самостоятельного вычисления. Например, если взять небольшую комнату в 12 м², то очень сильные батареи здесь ни к чему. Можно взять, для примера, теплоотдачу всего одной секции в двести ватт. Тогда по формуле можно легко вычислить их количество, требуемое для выбранной комнаты. Чтобы получить нужную цифру, нужно 12 – это количество квадратов, умножить на 100, мощность на метр квадратный и поделить на 200 ватт. Это, как можно понять, является значением теплоотдачи на одну секцию. В результате вычислений получится число шесть, то есть именно столько секций понадобится для отопления помещения в двенадцать квадратов.

Можно рассмотреть еще один вариант для квартиры с квадратурой в 20 м². Допустим, что мощность секции купленного радиатора – сто восемьдесят ватт. Тогда, подставляя все имеющиеся значения в формулу, получится такой результат: 20 нужно умножить на 100 и разделить на 180 будет равно 11, а значит, такое количество секций понадобится для отопления данного помещения. Однако такие результаты будут действительно соответствовать тем помещениям, где потолки не выше трех метров, а климатические условия не очень жесткие. А также не были учтены и окна, то есть их количество, поэтому к конечному результату необходимо добавить еще несколько секций, их число будет зависеть от количества окон. То есть в комнате можно установить два радиатора, в которых будет по шесть секций. При этом расчете была добавлена еще одна секция с учетом окон и дверей.

По объему

Чтобы сделать вычисление более точными, нужно провести расчет по объему, то есть учесть три измерения в выбранной отапливаемой комнате. Все расчеты делаются практически одинаково, только в основе находятся данные мощности, рассчитанной на один метр кубический, которые равны сорок одному ватту. Можно попробовать рассчитать количество секций биметаллической батареи для помещения с такой площадью, как в варианте, рассмотренном выше, и сопоставить результаты. В этом случае высота потолков будет равна двум метрам семидесяти сантиметрам, а квадратура помещения будет двенадцать квадратных метров. Тогда нужно умножить три на четыре, а потом на два и семь.

Результат будет таким: тридцать два и четыре метра кубических. Его надо умножить на сорок один и получится тысяча триста двадцать восемь и четыре ватта. Такая мощность радиатора будет идеально подходящей для отопления этой комнаты. Затем этот результат нужно разделить на двести, то есть число ватт. Результат будет равен шести целым шестидесяти четырем сотым, а значит, понадобится радиатор на семь секций. Как видно, результат расчета по объему намного точнее. В итоге не нужно будет даже учитывать число окон и дверей.

А также можно сравнить и результаты вычисления в помещении с двадцатью квадратными метрами. Для этого необходимо умножить двадцать на два и семь, получится пятьдесят четыре метра кубических – это объем помещения. Далее, нужно умножить на сорок один и в результате получится две тысячи четыреста четырнадцать ватт. Если батарея будет иметь мощность в двести ватт, то на эту цифру нужно разделить на полученный результат. В итоге выйдет двенадцать и семь, а значит для данной комнаты необходимо такое количество секций, как и в предыдущем расчете, но этот вариант намного точнее.

Существуют разные методы расчёта количества радиаторов отопления. На это влияют и материал, из которого построено здание, и климатическая зона, где расположен дом, и температура носителя, и особенности теплоотдачи самого радиатора, а так же много других факторов. Рассмотрим подробнее технологию правильного расчета количества радиаторов отопления для частных домов, ведь от этого зависит эффективность работы, а так же экономичность отопительной системы дома.

Самым демократичным способом является расчёт радиатора исходя из мощности на квадратный метр. В средней полосе России зимний показатель составляет 50−100 ватт, в регионах Сибири и Урала 100−200 ватт. Стандартные 8-секционные чугунные батареи с межосевым расстояние 50 см имеют теплоотдачу 120−150 ватт на одну секцию . Биметаллические радиации имеют мощность около 200 ватт, что немного повыше. Если мы имеем ввиду стандартный водный теплоноситель, то для комнаты в 18−20 м 2 со стандартной высотой потолков в 2,5−2,7 м понадобится два чугунных радиатора по 8-м секций.

От чего зависит количество радиаторов

Есть ещё ряд факторов, которые должны учитываться при расчёте количества радиаторов:

  • паровой теплоноситель имеет большую теплоотдачу , чем водный;
  • угловая комната холоднее , так как у неё две стены выходят на улицу;
  • чем больше окон в помещении, тем там холоднее;
  • если высота потолков выше 3 метров , то мощность теплоносителя надо высчитывать, исходя из объёма помещения, а не её площади;
  • материал, из которого изготовлен радиатор, имеет свою теплопроводность;
  • теплоизолированные стены увеличивают теплоизоляцию комнаты;
  • чем ниже зимние температуры на улице, тем большее количество батарей необходимо установить;
  • современные стеклопакеты увеличивают теплоизоляцию помещения;
  • при одностороннем подключении труб к радиатору не имеет смысла устанавливать более 10 секций;
  • если теплоноситель движется сверху вниз, его мощность увеличивается на 20%;
  • наличие вентиляции предполагает большую мощность.

Формула и пример расчета

Учитывая вышеперечисленные факторы, можно сделать расчёт. На 1 м 2 понадобится 100 Вт, соответственно, на отопление комнаты в 18м 2 нужно затратить 1800 Вт. Одна батарея из 8-ми чугунных секций выделяет 120 Вт. Делим 1800 на 120 и получаем 15 секций . Это весьма средний показатель.

В частном доме с собственным водонагревателем мощность теплоносителя высчитывается по максимуму. Тогда 1800 делим на 150 и получаем 12 секций. Столько нам понадобится для обогрева комнаты в 18м 2 . Существует весьма сложная формула, по которой можно рассчитать точное количество секций в радиаторе.

Формула выглядит так:

  • q 1 - это вид остекления: тройной стеклопакет 0,85; двойной стеклопакет 1; обычное стекло 1,27;
  • q 2 - теплоизоляция стен: современная теплоизоляция 0,85; стена в 2 кирпича 1; плохая изоляция 1,27;
  • q 3 - отношение площади окон к площади пола: 10% 0,8; 20% 0,9; 30% 1,1; 40% 1,2;
  • q 4 - минимальная температура снаружи: -10 0 С 0,7; -15 0 С 0,9; -20 0 С 1,1; -25 0 С 1,3; -35 0 С 1,5;
  • q 5 - количество наружных стен: одна 1,1; две (угловая) 1,2; три 1,3; четыре 1,4;
  • q 6 - тип помещения над расчётным: обогреваемое помещение 0,8; отапливаемый чердак 0,9; холодный чердак 1;
  • q 7 - высота потолков: 2,5 м - 1; 3 м - 1,05; 3,5м - 1,1; 4м - 1,15; 4,5м - 1,2;

Проведём расчёт для угловой комнаты 20 м 2 с высотой потолка 3 м, двумя 2-х створчатыми окнами с тройным стеклопакетом, стенками в 2 кирпича, расположенной под холодным чердаком в доме в подмосковном посёлке, где зимой температура опускается до 20 0 С.

Получится 1844,9 Вт. Разделим на 150 Вт и получим 12,3 или 12 секций.

Расчёт мощности чугунных батарей детально изучен в данной статье:

Радиаторы делаются из трёх видов металла: чугунные, алюминиевые и биметаллические. Чугунные и алюминиевые радиаторы имеют одинаковую теплоотдачу, но нагретый чугун остывает медленнее алюминия. Биметаллические батареи имеют большую теплоотдачу, чем чугунные, но они быстрее остывают. Стальные радиаторы имеют высокую теплоотдачу, но они подвержены коррозии.

в помещении принято считать 21 0 С. Однако для хорошего крепкого сна больше подходит температура не выше 18 0 С, поэтому немалую роль играет и назначение отапливаемого помещения. И если в зале площадью 20 м 2 нужно установить 12 секций батареи , то в аналогичном спальном помещении предпочтительнее установить 10 батарей, и человеку в такой комнате будет комфортно спать. В угловом помещении такой же площади смело размещайте 16 батарей , и Вам не будет жарко. Т. е. расчёт радиаторов в помещении весьма индивидуален, и можно давать только приблизительные рекомендации, сколько секций необходимо установить в той или иной комнате. Главное, произвести установку грамотно, и тепло всегда будет в вашем доме.

Расчет радиаторов в двухтрубной системе (видео)

Несмотря на широкий ассортимент современных теплообменных приборов отопления, привычные всем чугунные радиаторы-«гармошки» вовсе не собираются уходить в небытие. Мало того, производители таких батарей не испытывают никаких проблем со сбытом. Это объясняется отменной надежностью изделий, которые могут служить по полувеку и больше, и высокими показателями теплоотдачи.

Как правильно определиться с количеством секций подобных радиаторов, чтобы обеспечить в помещении комфортные условия проживания? Все зависит от особенностей комнаты, где их планируется установить, и от параметров самих батарей – они могут существенно различаться. Прийти к правильному решению поможет наш калькулятор расчета количества секций чугунного радиатора МС.

Цены на чугунные радиаторы

радиатор чугунный

Расчет требует некоторых пояснений – они будут приведены ниже калькулятора.

Расчет проводится для каждого помещения отдельно.
Последовательно введите запрашиваемые значения или отметьте нужные варианты в предлагаемых списках.
Нажмите кнопку "Рассчитать количество секций"

Площадь помещения, м²

100 Вт на кв. м

Количество внешних стен

Нет одна две три

Внешние стены смотрят на:

Север, Северо-Восток, Восток Юг, Юго-Запад, Запад

Положение внешней стены относительно зимней "розы ветров"

Наветренная сторона подветренная сторона параллельная направлению ветра

Уровень отрицательных температур воздуха в регионе в самую холодную неделю года

35 °С и ниже от - 30 °С до - 34 °С от - 25 °С до - 29 °С от - 20 °С до - 24 °С от - 15 °С до - 19 °С от - 10 °С до - 14 °С не холоднее - 10 °С

Какова степень утепленности внешних стен?

Внешние стены не утеплены Средняя степень утепления Внешние стены имеют качественное утепление

Высота потолка в помещении

До 2,7 м 2,8 ÷ 3,0 м 3,1 ÷ 3,5 м 3,6 ÷ 4,0 м более 4,1 м

Что расположено снизу?

Холодный пол по грунту или над неотапливаемым помещением Утепленный пол по грунту или над неотапливаемым помещением Снизу расположено отапливаемое помещение

Что расположено сверху?

Холодный чердак или неотапливаемое и не утепленное помещение Утепленный чердак или иное помещение Отапливаемое помещение

Тип установленных окон

Обычные деревянные рамы с двойным остеклением Окна с однокамерным (2 стекла) стеклопакетом Окна с двухкамерным (3 стекла) стеклопакетом или с аргоновым заполнением

Количество окон в помещении

Высота окна, м

Ширина окна, м

Двери, выходящие на улицу или на холодный балкон:

Предполагаемая схема врезки радиаторов отопления

Предполагаемые особенности расположения радиаторов

Радиатор на стене установлен открыто Радиатор сверху прикрыт подоконником или полкой Радиатор сверху прикрыт стеновой нишей Радиатор с лицевой части прикрыт декоративным экраном Радиатор полность прикрыт декоративным кожухом

Модель радиатора МС

Разъяснения по проведению вычислений

Алгоритм расчета построен на том, что для отопления 10 м² требуется 1 кВт тепловой энергии. Понятно, что это соотношение – весьма условно, поэтому оно будет корректироваться целым рядом коэффициентов, учитывающих специфику помещения.

  • Площадь помещения – вычислить несложно, особенно если комната имеет традиционную прямоугольную конфигурацию.

Помощь в расчете площадей помещений сложной формы

Если комната имеет более сложную форму, то можно применить несколько различных подходов. Подробнее об этом, с рассмотрением возможных примеров и с калькуляторами расчета – в статье про .

  • Количество внешних стен. Чем их больше, тем существеннее теплопотери, и это учтено программой расчета.
  • Немалое значение имеет расположение внешних стен комнаты относительно сторон света. Причину, наверное, пояснять не требуется.
  • Если стена расположена с наветренной стороны относительно традиционных зимних ветров, то она будет выхолаживаться быстрее – стало быть, необходим запас тепловой мощности для компенсации этого явления.
  • «Уровень мороза» характеризует климатические особенности региона. В этой графе указываются не аномальные температуры, а вполне обычные для самой холодной декады зимы.
  • Если стена утеплена в полной мере, на основании проведенных теплотехнических расчетов, то уровень термоизоляции может считаться качественным. Вообще неутепленные стены, в принципе, даже рассматриваться не должны, так как отопление станет переводом денег на энергоресурсы, и все равно в доме не достичь комфортного микроклимата.
  • Чем выше потолки, тем значительнее объем комнаты, и тем больше требуется тепловой энергии для ее прогрева.
  • Две следующие графы учитывают соседство комнаты по вертикали – сверху и снизу, то есть, по сути, теплопотери через потолок и пол.
  • Далее – несколько полей касающихся наличия и особенностей окон. Естественно, что от этих параметров напрямую зависит общая потребность помещения в тепловой энергии для компенсации возможных теплопотерь.
  • Если в помещении имеется постоянно используемая дверь, выходящая на улицу, в холодный подъезд или на неотапливаемый балкон, то любое ее открытие сопровождается притоком холодного воздуха. Это необходимо компенсировать определенной добавкой мощности.
  • Особенности конкретной системы отопления могут повлиять на схему врезки радиаторов в контур. А это, в свою очередь, отражается на теплообменных характеристиках батарей. Необходимо выбрать из представленных примеров предполагаемую схему врезки.
  • Радиатор, размещенный на стене открыто, спрятанный в нишу или прикрытый кожухом – все они будут серьезно различаться по своей теплоотдаче. Это учтено в специальном поле ввода - необходимо выбрать из списка особенности установки.
  • Наконец, сами по себе модели чугунных радиаторов МС различаются линейными параметрами и, соответственно, своей удельной тепловой мощностью в пересчете на одну секцию. В предлагаемом списке представлены самые распространение типы чугунных батарей МС, а их характеристики уже заложены в программу расчета.
  • Результат покажет рекомендуемое количество секций для установки в конкретном помещении.

Подробнее о чугунных радиаторах типа МС

Каждый владелец дома при устройстве отопления сталкивается с важными вопросами. Какой вид радиатора выбрать? Как рассчитать количество секций радиатора? Если дом для вас строят профессиональные сотрудники, они помогут правильно выполнить расчеты, чтобы распределение отопительных батарей в здании было рациональным. Однако данную процедуру можно провести самостоятельно. Необходимые для этого формулы вы найдете ниже в статье.

Виды радиаторов

На сегодняшний день существуют такие виды батарей для отопления: биметаллические, стальные, алюминиевые и чугунные. Также радиаторы разделяют на панельные, секционные, конвекторные, трубчатые, а также дизайн-радиаторы. Выбор их зависит от теплоносителя, технических возможностей системы отопления и финансовой возможности собственника дома. Как рассчитать количество секций радиатора на комнату? Это не зависит от вида При этом учитывается только один показатель - радиаторная мощность.

Методы расчетов

Чтобы отопительная система в помещении работала эффективно и зимой в нем было тепло и комфортно, нужно тщательно Для этого применяются такие методы вычислений:

  • Стандартный - проводится на основе положения СНиП, согласно которого обогрев 1м 2 потребует мощности в 100 Ватт. Вычисление осуществляется с применением формулы: S / P, где Р - мощность отделения, S - площадь выбранной комнаты.
  • Примерный - для обогревания 1,8 м 2 квартиры при потолках, высотой 2,5 м, понадобится одна радиаторная секция.
  • Объемный метод - мощность отопления 41 Вт берется на 1м 3 . Учитывается ширина, высота и длина помещения.

Сколько понадобится радиаторов для всего дома

Как рассчитать количество секций радиатора на помещение квартиры или дома? Проводится расчет по каждой комнате отдельно. Согласно стандарту, тепловая мощность на 1м 3 объема помещения, имеющего одну дверь, окно и внешнюю стену, считается в 41 Вт.

Если дом или квартира «холодные», с тонкими стенами, имеют много окон, в доме не а квартира находится на первом или последнем этаже, то для их обогрева необходимо 47 Вт на 1м 3 , а не 41 Вт. Для дома, построенного из современных материалов с использованием разных утеплителей для стен, полов, потолков, имеющего металлопластиковые окна. можно брать 30 Вт.

Чтобы заменить чугунные радиаторы, существует самый простой метод расчета: нужно их количество умножить на полученное число - мощность новых приборов. Приобретая алюминиевые или биметаллические батареи для замены, расчет проводят в соотношении: одно ребро чугунной на одно алюминиевой.

Правила вычисления количества отделений

  • Увеличение мощности радиатора происходит: если комната торцевая и имеет одно окно - на 20%; с двумя окнами - на 30%; окна, выходящие на север, также требуют увеличения еще на 10%; установка батареи под окном - 5%; закрытие отопительного прибора декоративным экраном - на 15%.
  • Мощность, необходимую для обогрева, можно вычислить, умножив размер площади помещения (в м 2) на 100 Вт.

В паспорте на продукцию производителем обозначена удельная мощность, что дает возможность рассчитать должное количество секций. Не стоит забывать, что на теплоотдачу влияет мощность отдельной секции, а не размер радиатора. Поэтому размещение и установление в комнате нескольких небольших приборов эффективнее, чем установление одного большого. Поступающее тепло из разных сторон будет равномерно его прогревать.

Вычисление количества отделений биметаллических батарей

  • Габариты помещения и количество в нем окон.
  • Местонахождения определенной комнаты.
  • Наличие незакрытых проемов, арок и дверей.
  • Мощность теплоотдачи каждой секции, обозначенной производителем в паспорте.

Этапы проведения вычислений

Как рассчитать количество секций радиатора, если все необходимые данные записаны? Для этого определяют площадь, исчисляя в метрах производные ширины и высоты помещения. Используя формулу S = L х W, рассчитывают совместную площадь если они имеют незакрытые проемы или арки.

Далее проводят расчет общей батарей (P = S х 100), применяя мощность в 100 Вт для обогрева одного м 2 . Затем рассчитывают должное количество секций (n = P / Pc) путем деления общей тепловой мощности на теплоотдачу одной секции, обозначенной в паспорте.

В зависимости от места нахождения помещения расчет требуемого числа отделений биметаллического прибора производится с учетом поправочных коэффициентов: 1,3 - для углового; используют коэффициент 1,1 - для первого и последнего этажей; 1,2 - применяют для двух окон; 1,5 - три и более окон.

Проведение расчета секций батареи в торцевой комнате, располагающейся на первом этаже дома и имеющей 2 окна. Габариты помещения 5 х 5 м. Теплоотдача одной секции 190 Вт.

  • Исчисляем площадь комнаты: S = 5 х 5 = 25 м 2 .
  • Рассчитываем тепловую мощность в общем: P = 25 x 100 = 2500 Вт.
  • Проводим расчет необходимых секций: n = 2500 / 190 = 13,6. Округляем в сторону увеличения, получаем 14. Учитываем поправочные коэффициенты n = 14 х 1,3 х 1,2 х 1,1 = 24,024.
  • Секции разделяем на две батареи и устанавливаем их под окнами.

Надеемся, что изложенная в статье информация расскажет, как рассчитать количество секций радиатора для дома. Для этого воспользуйтесь формулами и проведите относительно точный расчет. Важно правильно выбрать мощность секции, которая подойдет для вашей отопительной системы.

Если самостоятельно вычислить необходимое количество батарей для жилища вам не под силу, лучше всего обратитесь за помощью к специалистам. Они выполнят грамотный расчет, учитывая все факторы, влияющие на эффективность работы устанавливаемых отопительных приборов, что обеспечит тепло в доме в холодный период.

Как рассчитать систему отопления дома?

В процессе разработки проекта отопительной системы одним из ключевых моментов является тепловая мощность батарей. Это нужно для того, чтобы обеспечить требуемую санитарными нормами РФ температуру внутри жилого помещения от +22 °С. Но приборы отличаются друг от друга не только материалом изготовления, габаритами, но и количеством выделяемой тепловой энергии на 1 кв. м. Поэтому перед приобретением проводится расчет радиаторов.

Оглавление:

  1. Что нужно учесть перед монтажом отопления?
  2. Формулы для расчета, примеры
  3. Калькулятор
  4. Как определиться с количеством батарей?

С чего начинать

Оптимальный микроклимат в жилом помещении обеспечивается правильно подобранными радиаторами. К каждому изделию производитель прилагает паспорт с техническими характеристиками. В нем указывается мощность радиатора любого вида, исходя из размеров одной секции или блока. Эта информация важна для вычисления габаритов агрегата, их количества с учетом некоторых других факторов.

Из СНиП 41-01-2003 известно, что тепловой поток, поступающий в комнаты и кухни, следует принимать не менее, чем 10 Вт на 1 м2 пола, то есть расчет системы отопления частного дома прост – нужно взять номинальную мощность батареи, прикинуть площадь квартиры и высчитать число радиаторов. Но все гораздо сложнее: она подбирается не по квадратным метрам, а по такому параметру, как термопотери. Причины:

1. Задача отопительной конструкции – компенсировать тепловые потери жилья и поднять температуру внутри до комфортной. Активнее всего тепло уходит через оконные проемы и холодные стены. При этом утепленный по правилам дом без сквозняков требует гораздо меньшей мощности радиаторов.

2. В расчет включаются:

  • высота потолка;
  • регион проживания: средняя уличная температура в Якутии составляет -40 °С, в Москве – -6 °С. Соответственно размеры и мощность радиаторов должны быть разными;
  • система вентиляции;
  • состав и толщина ограждающих конструкций.

Получив заданную величину, приступают к вычислению ключевых параметров.


Как правильно рассчитать мощность и количество секций

Продавцы отопительного оборудования предпочитают ориентироваться на средние показатели, указанные в инструкции к прибору. То есть, если указано, что 1 сегмент алюминиевой батареи может прогреть до 2 кв. м помещения, то дополнительные вычисления не требуются, однако это не так. На испытаниях берутся условия, приближенные к идеальным: температура на входе – не менее +70 или +90 °С, обратки – +55 или +70 °С, внутренняя температура – +20 °С, утепление ограждающих конструкций соответствует СНиПам. В реальности ситуация сильно отличается.

  • Редкие ТЭЦ поддерживают постоянную температуру, соответствующую 90/70 или 70/55.
  • Котлы, применяемые для отопления частного дома более +85 °С не выдают, поэтому пока теплоноситель дойдет до радиатора, температура падает еще на несколько градусов.
  • Наибольшую мощность имеют алюминиевые батареи – до 200 Вт. Но их нельзя использовать в централизованной системе. Биметаллические – в среднем около 150 Вт, чугунные – до 120.

1. Расчет по площади.

В разных источниках можно встретить как сильно упрощенный расчет мощности батареи отопления на квадратный метр, так и очень сложный с включением логарифмических функций. Первый основывается на аксиоме: на 1 м2 пола необходимо 100 Вт тепла. Норматив нужно умножить на площадь комнаты, и получается требуемая интенсивность работы радиатора. Величина делится на мощность 1 секции – искомое число сегментов найдено.

Пример:

Имеется комната 4 х 5, биметаллические радиаторы Глобал с сегментом на 150 Вт. Мощность = 20 х 100 = 2 000 Вт. Количество секций = 2 000 / 150 = 13,3.

Расчет количества секций биметаллических радиаторов показывает, что для данного примера необходимо 14 узлов. Впечатляющая гармошка разместится под окном. Очевидно, что этот прием весьма условный. Во-первых, не учитываются объем помещения, термопотери через наружные стены и оконные проемы. Во-вторых, норматив «100 на 1» – итог сложного, но устаревшего инженерного теплотехнического расчета для определенного типа конструкции с жесткими параметрами (габариты, толщина и материал перегородок, утепление, кровля и тому подобное). Для большинства жилищ правило не подходит, а результатом его применения станет недостаточный или излишний прогрев (зависит от степени изоляции дома). Чтобы проверить правильность вычислений, возьмем сложные приемы расчета.

2. Расчет по теплопотерям.

Формула расчета включает средние поправочные коэффициенты и выражается следующим образом:

Q = (22 + 0,54Dt)(S+ Sns + 2So), где:

  • Q – требуемая теплоотдача радиаторов, Вт;
  • Dt – разница между температурой воздуха в помещении и расчетной наружной, град;
  • Sp – площадь пола, м2;
  • Sns – площадь стен снаружи, м2;
  • So – площадь оконных проемов, м2.

Количество секций:

  • X = Q / N
  • где Q – теплопотери помещения;
  • N – мощность 1 сегмента.

Пример:

Имеется комната 4 х 5 х 2,5 м, оконный проем 1,2 х 1, одна наружная стена, биметаллические радиаторы Глобал с мощностью секции 150 Вт. Коэффициент термопроводности по СНиП – 2,5. Температура воздуха – -10 °С; внутри – +20 °С.

  • Q = (22 + 0,54 х 30) х (20 + 10 + 2,4) = 1237,68 Вт.
  • Количество секций = 1237,68 / 150 = 8,25.

Округляем до целого в сторону увеличения, получаем 9 секций. Можно проверить еще одним вариантом расчета с климатическими коэффициентами.

3. Расчет по теплопотерям комнаты согласно СНиП «Строительная климатология» 23-01-99.

Для начала нужно вычислить уровень термопотерь помещения через наружные и внутренние стены. Отдельно высчитывается этот же показатель для оконных проемов и дверей.

Q = F х kтеплопроводности х (tвн-tнар), где:

  • F – площадь внешних ограждений за минусом оконных проемов, м2;
  • k – берется согласно СНиП «Строительная климатология» 23-01-99, Вт/м2К;
  • tвн – температура внутри помещения, в среднем величина берется от +18 до +22 °С;
  • tнар – температура наружного воздуха, значение берется из того же СНиП или на сайте метеорологической службы города.

Полученные результаты для стен и проемов складываются, и выходит общая сумма теплопотерь.

Пример:

Имеется комната 4 х 5 х 2,5 м, оконный проем 1,2 х 1, одна наружная стена, биметаллические радиаторы Глобал с мощностью секции 150 Вт. Коэффициент термопроводности по СНиП – 2,5. Каждое окно отнимает около 100 Вт, дверь – 150.

  • Qстены внут. = 10 х 2,5(20 + (-10)) = 250.
  • Qстены наруж.= 8,8 х 2,5 (20 + (-10)) = 220.
  • Общие теплопотери = 250 х 3 + 220 + 100 + 150 = 1 080 Вт.
  • Количество секций = 1 220 / 150 = 8,13.

Почти идентичный результат, но и это не все. Корректный расчет батарей отопления в квартиру или дом включает поправку на фактическую мощность радиатора при определенных условиях (температуры подачи воды, обратки и воздуха). Показатель не зависит от вида радиатора, он – математическая составляющая. Некоторые производители, например, Керми, Фондиталь, присылают дилерам специальную таблицу коэффициентов, которые позволяют скорректировать номинальную тепловую мощность и получить фактическую с учетом реальной температуры теплоносителя и воздуха в районе проживания.

Если нет доступа к подобной информации, можно добавить к рассчитанному значению 20 % запас мощности на случай сильных холодов. Таким образом, количество секций увеличивается до 10 шт.

Онлайн калькулятор

От чего зависит количество радиаторов в помещении

Радиаторы априори устанавливаются там, где холоднее всего – под или рядом с оконными проемами на наружной стене, то есть первый и главный фактор – область наибольшей теплопотери. Если оконных проемов 2, то разумнее смонтировать батареи под каждым.

Второе условие – материал, из которого изготовлен прибор. Чем выше термопроводность, тем меньшие габариты имеет радиатор. Для нашего примера в пересчете на алюминиевые Глобал Эволюшн 203 Вт потребуется 8 секций, если брать чугунные Cherad 97 Вт – 16 шт.

Расположение квартиры или дома не менее важно. Угловая комната всегда холоднее – две стены выходят на улицу. Если теплоноситель движется сверху вниз, отдача увеличивается на 20 %. Особую роль здесь играет утепление стен и пола – нормативное значение 0,024 Вт/м2К улучшает термоемкость помещения почти на 40 %. Монтаж двойных или тройных стеклопакетов сокращает теплопотери на 20 %. В противовес этому активная принудительная вентиляция требует повышения мощности.

Вертикальные дизайнерские радиаторы | Высокие тонкие радиаторы

Как выбрать дизайнерские вертикальные радиаторы для кухни

При выборе идеального вертикального дизайнерского радиатора следует учитывать несколько факторов. Первый и самый важный шаг - решить, какой стиль лучше всего подходит для вашего дома. У нас есть большой ассортимент одно- и двухпанельных вертикальных радиаторов различных цветов, размеров и материалов. Нет смысла выбирать радиатор, соответствующий вашему ценовому диапазону и требованиям к размерам, но вам не нравится дизайн! Затем вам нужно будет узнать, какая тепловая мощность вам потребуется в желаемой комнате.Вы можете сделать это с помощью нашего бесплатного калькулятора BTU, он подскажет вам тепловую мощность, необходимую для вашей комнаты. Если вы обнаружите, что у вас довольно высокие требования к БТЕ, не волнуйтесь! У нас есть несколько вертикальных радиаторов высокой мощности на выбор.

Другие соображения при покупке вертикального дизайнерского радиатора UK

После того, как вы определились, какой стиль и размер радиатора вам нужен для обогрева гостиной, кухни, спальни или коридора, вы можете рассмотреть еще два момента ... Во-первых, вы хотите, чтобы радиатор был двухтопливным? Во-вторых, из какого материала вы хотели бы сделать дизайнерский радиатор? Если вы не уверены, что означает использование двух видов топлива, это просто способ обогрева радиатора как системой центрального отопления, так и электрически с помощью электрического нагревательного элемента.Обычно это полотенцесушители, которые обычно превращаются в двухтопливные, чтобы полотенца можно было сушить в летнее время, однако некоторые из наших вертикальных дизайнерских радиаторов совместимы с двумя видами топлива! Следовательно, дает вам большую гибкость нагрева. Что касается материала для вашего вертикального радиатора, если энергоэффективность является приоритетом, то наши алюминиевые радиаторы для вас. Они предлагают ту же тепловую мощность, что и стандартные радиаторы, но с дополнительным преимуществом нагрева в 4 раза быстрее, чем стальные.
Используйте пространство с нашими высокими тонкими радиаторами Designer

В таких областях, как ваша кухня или гостиная, мы все можем согласиться с тем, что вы хотите максимально использовать свое пространство, поскольку именно здесь мы проводим большую часть нашего времени в доме.Вы можете вложить средства в самые причудливые складские помещения для экономии места на кухне, но какой смысл, если у вас есть большой уродливый радиатор, переполняющий пространство на стене? Вот где пригодятся вертикальные радиаторы - они обеспечивают такую ​​же высокую теплоотдачу, как и горизонтальные дизайнерские радиаторы, но с дополнительными преимуществами экономии места за счет того, что они высокие и тонкие!

Вертикальные дизайнерские радиаторы высочайшего качества по исключительной цене - не более чем стиль отопления.
В Heating-Style мы работали над закупаем загорает выбор вертикальных радиаторов дизайнерских, которые приходят от лучших производителей в отрасли отопления.Эти бренды, такие как Terma, Carisa и Accuro Korle, не имеют себе равных по качеству и дизайну, и мы с гордостью предлагаем все радиаторы с быстрой и бесплатной доставкой на материковую часть Великобритании. Если вам нужна помощь или вы хотите задать нам какие-либо вопросы, позвоните нам по телефону 01535 288307. Никаких вопросов нет - мы всегда будем рады помочь! Смотрите наш полный ассортимент здесь: https://heating-style.co.uk Дизайнерские радиаторы

| Стильные радиаторы

Дизайнерские радиаторы

- это фантастический способ добавить чувство стиля и очарования любой комнате в вашем доме, а также согреть вас в течение всего года.Потому что давайте посмотрим правде в глаза ... даже в наше британское лето мы не всегда можем полагаться на солнце, чтобы светить; мы по-прежнему используем центральное отопление!

Добавление точки фокусировки с помощью дизайнерского радиатора

Конструкция и тепловая мощность

Дизайнерские радиаторы

становятся неотъемлемой частью любого интерьера, поэтому существует широкий спектр цветов, форм и размеров. Мы можем сочетать высокую тепловую мощность и стильный внешний вид.

Как выбрать дизайнерский радиатор

Правильный выбор радиаторов для вашего дома может иметь большое значение для комнаты.Планируйте заранее, убедившись, что вы также выбрали правильный радиатор для помещения, которое хотите отапливать. Размер также очень важен, как правило, чем больше размер, тем больше результат.

Тепловая мощность

Возможно, одним из самых важных соображений является знание того, сколько тепла требуется для обогрева всего помещения. Все это будет зависеть от размера и объема вашей комнаты, и по этим измерениям вы сможете точно определить, какие радиаторы будут соответствовать вашим потребностям.Один из самых простых способов - использовать наш собственный калькулятор БТЕ.

Расположение

Желаемое местоположение - еще одно важное соображение, и это на самом деле не такая большая проблема, как вы можете сначала подумать. В нашем ассортименте дизайнерские радиаторы доступны во множестве форм, размеров и дизайнов, которые подходят для любого размера комнаты.

Дизайн радиатора

Выбирая радиатор, убедитесь, что он хорошо смотрится в том месте, где вы хотите его разместить.Цвет и дизайн важнее стоимости, так как правильный выбор радиатора может действительно преобразить комнату. Всегда стоит приложить дополнительные усилия, чтобы придать дому вид и ощущение дома с помощью радиатора подходящего размера и подходящего цвета. Вертикальный радиатор будет элегантным в любой комнате, довольно часто выбор дуэльного топлива популярен, особенно в ванной, поскольку он работает от системы центрального отопления, а также электрически с электрическим нагревательным элементом, поэтому его можно использовать летом, когда нужно сушить полотенца. .Выбор дизайна действительно зависит от типа и размера вашего дома. В более просторных комнатах можно разместить более крупные радиаторы или, возможно, более одного радиатора любой формы и размера, тогда как в современном минималистском пространстве есть более изысканный дизайн.

Какой материал лучше выбрать?

Ванные комнаты и кухни в целом будут создавать намного больше влаги, поэтому лучшим вариантом будет конструкция из нержавеющей стали, поскольку она не ржавеет. Большие комнаты и открытые пространства лучше оснастить алюминиевым радиатором, так как он быстрее нагревает пространство.

Как подобрать радиаторы для помещений | Home Guides

Радиаторы - это один из способов обогрева комнаты, в которой нет камина, центрального отопления или обогревателя плинтуса. Но они должны иметь правильный размер для наиболее эффективного использования энергии. Если радиатор слишком маленький, он не сможет согреть людей в комнате. Если он слишком большой, он будет чаще включаться и выключаться, потребляя больше энергии.

Измерьте длину, ширину и высоту комнаты в футах. Умножьте все три значения, чтобы определить кубический размер пространства.Например, если у вас есть комната размером 12 футов в длину, 10 футов в ширину и 7 футов в высоту, умножение 12 на 10 на 7 дает 840 кубических футов.

Умножьте результат на 5 для радиаторов в гостиной и столовой, на 4 для спальни или на 3 для кухонь и других помещений дома. Например, если умножить 840 кубических футов от спальни на 3, получится 2520.

Добавьте 15 процентов к результату, если комната выходит на север. Если в нем французские двери, добавьте 20 процентов, а если окна со стеклопакетами, вычтите 10 процентов.Например, поскольку спальня для радиатора выходит на север, вы добавляете 15 процентов к 2520, чтобы получить 2 898, что является количеством БТЕ или британских тепловых единиц, которое ваш радиатор должен производить в час для адекватного обогрева комнаты.

Преобразуйте расчет BTU в ватты, потому что в спецификациях большинства радиаторов их тепловая мощность указывается в ваттах. Преобразование неточно, потому что БТЕ - это единицы тепла, а ватты - единицы мощности.

Разделите количество БТЕ на 3,41. Например, если вы разделите 2898 БТЕ на 3.41, результат составляет около 850 Вт. Радиатор мощностью 850 Вт необходим для выработки 2898 БТЕ в час, необходимых для помещения размером 12 на 10 на 7 футов, использованного в примере.

Ссылки

Писатель Биография

Аурелио Локсин профессионально пишет с 1982 года. Он опубликовал свою первую книгу в 1996 году и является частым автором многих онлайн-изданий, специализирующихся на потребительских, деловых и технических темах. Локсин имеет степень бакалавра искусств в области научных и технических коммуникаций Вашингтонского университета.

Описание калькулятора БТЕ | Только радиаторы

Добро пожаловать обратно в блог Only Radiators, где на этой неделе мы расскажем о неуловимых BTU.

Мы начнем с разбивки самого устройства, а затем перейдем к использованию лучших функций нашего калькулятора BTU, чтобы улучшить ваше восприятие при просмотре нашего обширного интернет-магазина, позволив вам отфильтровать поиск радиаторов только до наиболее актуальные единицы.

Итак, давайте начнем с вопроса, который мы слышим так часто.

Что означает BTU?

«Британская тепловая единица» - традиционная единица тепла, определяемая как количество, необходимое для поднятия одного фунта воды на один градус Фаренгейта. Если вы хотите понять, что это означает в реальных условиях, одна БТЕ составляет примерно 1,06 кДж (килоджоулей) или тепло, выделяемое при сжигании одной деревянной спички на кухне!

Итак, теперь у нас есть определение, давайте перейдем к делу.

Сколько БТЕ для обогрева комнаты?

«Сколько БТЕ мне нужно для обогрева дома?» - это вопрос, который мы слышим так же часто, и ответ сводится к ключевым элементам помещения, которое мы хотим обогреть.

Требования к БТЕ помещения зависят от таких факторов, как площадь пола и высота по вертикали, наличие в помещении внешних стен, количество пространства на стенах, занимаемое окнами и их остеклением, и т. Д.

Что расположено в комнате внизу - пол с подогревом, комната с подогревом, деревянный пол или что-то еще? А сверху - шиферная, соломенная или деревянная крыша и какой толщины утеплителя?

В расчетах

БТЕ учитывается количество тепла, необходимое для наполнения комнаты, а также количество тепла, которое может уйти.Лучшая изоляция означает меньше БТЕ, в то время как то же самое верно и для противоположного.

Просто, правда!

Расчет BTU

Чтобы узнать количество БТЕ, необходимое для обогрева помещения с новым радиатором, вы можете использовать наш удобный калькулятор БТЕ .

Использование нашего калькулятора BTU

Имея всего лишь рулетку (или один из тех классных лазерных инструментов, если вы чувствуете себя футуристично!), Комнату для измерений и несколько минут вашего времени, вы успешно сузили свой поиск до только самых подходящих радиаторов , экономя ваши деньги, время и усилия, и позволяя вам постоянно просматривать наш огромный интернет-магазин.

Давайте рассмотрим это шаг за шагом.

Шаг 1 - Размеры помещения

Во-первых, вам нужно измерить длину, ширину и высоту помещения, которое вы хотите обогреть. Затем вы можете ввести эти измерения в калькулятор БТЕ в метрах или футах.

Шаг 2 - Дополнительная информация о комнате

Затем калькулятор BTU требует немного больше информации о планировке и конструкции вашей комнаты.

Как он вписывается в остальную часть дома, какой тип остекления предлагает окна и насколько комната подвержена воздействию элементов.

Ответьте на них, выбрав тип комнаты, тип окна и уровень укрытия.

Шаг 3 - Результаты BTU!

И вот так вот, ваш ответ.

Наш калькулятор БТЕ предлагает два измерения - БТЕ / час и требуемую мощность в ваттах. Это единственные два измерения, которые вам понадобятся, и два измерения, которые вы найдете для каждого радиатора в нашем интернет-магазине.

Минимальная мощность - здесь самое важное число. При условии, что мощность в BTU выбранного вами радиатора равна или больше минимального значения, указанного в калькуляторе, у вас будет достаточно тепла, чтобы обогреть комнату.

Просмотр только радиаторов по BTU

Теперь, когда вы знаете, как рассчитать, сколько БТЕ для обогрева комнаты, вы можете отточить свой поиск до только самых подходящих доступных радиаторов.

Чтобы просмотреть наши радиаторы по мощности в BTU, сначала зайдите в любой раздел нашего обширного интернет-магазина, например, на главную страницу вертикальных радиаторов , и обратите внимание на набор критериев поиска, отображаемых в левой части страницы.

Помимо возможности просматривать наш выбор по размеру, цвету и другим параметрам, мы даем вам возможность осуществлять поиск по:

  • БТЕ: количество БТЕ, вытесняемых радиатором в час.
  • Вт: стандарт для определения размера электрического обогревателя, необходимого для обогрева помещения.

Общее правило - 10 Вт мощности, необходимой на квадратный фут отапливаемого помещения. Следите за обновлениями, чтобы увидеть статью о том, что к чему с ваттами, а пока давайте вернемся к нашим любимым БТЕ.

Гибкость БТЕ?

Не отчаивайтесь, если окажется, что радиатор, который вам просто необходим, недостаточно мощный, чтобы наполнить помещение теплом.

Радиатор со слишком низкой выходной мощностью в BTU может быть не в состоянии эффективно обогревать комнату в одиночку, хотя, если это абсолютно необходимо, обычно будет достаточно 10% ниже.

Помните, что измерение, полученное с помощью нашего калькулятора BTU, является всеобъемлющим показателем, учитывающим все возможные нагревательные элементы в комнате. Несмотря на то, что зимой вам не нужно ставить в ряд шесть дополнительных электрических обогревателей, вы, безусловно, можете выбрать два или три радиатора меньшего размера, которые соответствуют требованиям вашей комнаты.

На самом деле нет топовых, когда дело доходит до технических характеристик BTU, поэтому вам не нужно беспокоиться о чрезмерных расходах на радиатор, здесь вам пригодятся термостатические клапаны, вы можете просто выключить их, чтобы найти идеальный тепло.

Вот почему использование нашего калькулятора BTU на самом деле увеличивает гибкость при покупке нового радиатора, а не ограничивает его.

Если у вас есть расчет в БТЕ, ваш поиск станет намного проще, и вы не будете тратить деньги на запуск гигантских радаров на половинной мощности или выстраивание шести электрических обогревателей, чтобы пополнить незащищенное помещение зимой.

Нажимая темп

Вы можете увеличить или уменьшить BTU радиатора несколькими способами, например, увеличив температуру воды, протекающей через систему. Хотя обычно используется тепло 50 ° C, его можно повысить до 60 ° C с небольшой регулировкой, которая повысит BTU радиатора.

И когда дело доходит до материала радиатора, который вы имеете в виду, он также имеет большое значение для выхода продукта в BTU. Если вам требуется максимальное количество тепла от радиатора наименьшего размера, лучше всего подойдет одна из наших алюминиевых моделей.

БТЕ и вы

Проще говоря, БТЕ - это универсальная единица измерения эффективности радиатора.

Думайте о них как о руководстве по выбору размеров радиатора и верном пути к поиску радиатора подходящего размера для вашей комнаты.

Теперь наслаждайтесь просмотром нашего сайта и получите еще более полное представление о радиаторе, который идеально вам подойдет!

И если вам нужен совет или помощь относительно того, что мы только что рассмотрели, позвоните нашей группе экспертов.

Калькулятор БТЕ радиатора | Городская сантехника

Опубликовано: 10 октября 2019 Время чтения: 3 минуты

При выборе подходящего радиатора для вашей системы, чтобы обеспечить эффективный обогрев вашей собственности, возможно, не менее важно учитывать правильную БТЕ, чем дизайн, стиль или отделку.Показатель BTU радиатора - это быстрый и простой способ сообщить вам, сколько тепла будет излучать радиатор, и в основном он помогает вам решить, подходит ли радиатор для вашей комнаты или нет. Важно точно знать, сколько тепла требуется каждой комнате вашего дома, чтобы ваша система работала эффективно и чтобы в ней не было ни слишком жарко, ни слишком холодно.

Что такое БТЕ?

BTU - британская тепловая единица. BTU - это единица измерения, используемая для представления количества энергии, необходимого для нагрева одного фунта воды (примерно пинта) на один градус Фаренгейта на уровне моря.БТЕ - стандартное измерение, когда дело доходит до выбора размера и стиля радиатора. Таким образом, BTU представляет собой краткую справочную информацию о выходе радиатора.

Стоит правильно рассчитать значение BTU, необходимое для обогрева помещения. Слишком низкая мощность в БТЕ, и в комнате не будет нагреваться до требуемой температуры, и в комнате будет холодно и неприветливо. Слишком много БТЕ, и вы можете переплачивать за тепло, которое вам не нужно.

Калькулятор БТЕ

Чтобы рассчитать BTU, необходимый для конкретной комнаты, вы можете использовать наш удобный калькулятор теплопотерь .Этот калькулятор размера радиатора поможет вам найти правильную мощность радиатора в БТЕ для вашей комнаты. При расчете BTU комнаты вам нужно помнить несколько вещей.

  • Измерьте свою комнату - Определите площадь комнаты в квадратных метрах, чтобы точно рассчитать необходимое количество тепла. Наш калькулятор сделает эту работу за вас, так как вам нужно только указать высоту, ширину и длину комнаты.
  • Подсчитайте количество окон в этом пространстве - важно учитывать количество окон в этом пространстве.Черновики будут способствовать окончательному количеству БТЕ. В калькуляторе это указано как общая площадь окна в квадратных метрах.
  • Подсчитайте количество радиаторов, которые вам понадобятся - вам нужен один, два, три или даже больше радиаторов, чтобы максимально эффективно использовать центральное отопление. Калькулятор предоставит общее значение в БТЕ для комнаты, и его нужно разделить, как вам нравится, между достаточным количеством радиаторов для нагрева комнаты.
  • Знайте, что находится выше и ниже комнаты. Знание того, что находится выше и ниже комнаты, будет иметь большое значение для окончательного числа BTU.Твердые полы сохраняют тепло иначе, чем пол с подвалом или полым помещением.
  • Знайте, что находится по другую сторону от каждой стены комнаты - Как и в случае с полом и потолком, то, что находится по другую сторону стены и из чего сделана стена, будет играть большую роль в выборе размера радиатора. .

Научный калькулятор охлаждения

Потенциал теплопередачи при использовании каналов с водяным охлаждением в пресс-форме зависит от нескольких факторов:

  • Толщина детали - Время цикла увеличивается пропорционально квадрату толщины стенки.Чрезмерная толщина детали является самым большим фактором времени охлаждения и короткого цикла.
  • Температура охлаждающей жидкости - Влияет на температуру формы и число Рейнольдса (из-за изменения вязкости воды)
  • Скорость потока охлаждающей жидкости - влияет на охлаждающую способность, число Рейнольдса и способность контролировать температуру формы
  • Площадь канала охлаждения (p x * диаметр x длина) - влияет на холодопроизводительность
  • Состояние канала охлаждения - Накипь и биологические отложения влияют на способность теплопередачи, охлаждающую способность, температуру стали и время цикла
  • Характеристики охлаждающей жидкости - Этиленгликоль в охлаждающей жидкости увеличивает вязкость и потребность в энергии перекачивания.Он снижает теплоемкость теплоносителя, число Рейнольдса и препятствует турбулентному потоку.
  • Материалы для пресс-форм - Сплавы с высокими эксплуатационными характеристиками могут помочь, когда трудно обеспечить охлаждение вблизи формовочной поверхности, но другие факторы обычно имеют большее влияние на охлаждение пресс-формы.

* Используйте гидравлический диаметр, если контур охлаждения не круглый

Выберите материал и введите переменные формы
Выберите из списка 21 распространенный полимер, и его свойства отобразятся автоматически.Введите вручную время цикла, вес детали или дроби и температуру в помещении для формования, и калькулятор определит и отобразит значения энергии нагрева и охлаждения. Пользователь может также изменить температуру обработки и безопасную температуру выброса по умолчанию.

Ввод переменных охлаждения и отображение результатов расчетов
Введите желаемое число Рейнольдса, температуру воды * ΔT / дюйм охлаждающей жидкости и диаметр охлаждающего контура. Калькулятор определит и отобразит расход охлаждающей жидкости, связанный с желаемым числом Рейнольдса и выбранной температурой охлаждающей жидкости.Также отображается требуемая длина охлаждения. Эти значения полезны для проектирования контуров охлаждения и оценки адекватности конструкции охлаждения в существующей оснастке.

Что такое число Рейнольдса?
Согласно «Стандартному справочнику для инженеров-механиков» Baumeister & Marks, число Рейнольдса - это безразмерная величина, которая предсказывает турбулентный поток жидкости в трубе или канале. Число Рейнольдса зависит от скорости потока, диаметра прохода и кинематической вязкости воды.Числа Рейнольдса от 2000 до 4000 являются переходными, то есть поток может быть ламинарным или турбулентным. Число Рейнольдса выше 4000 обычно приводит к турбулентному потоку. Вязкость воды уменьшается с повышением температуры, что приводит к увеличению числа Рейнольдса. При охлаждении пресс-формы Turbulent Flow ассоциируется с более эффективными и стабильными условиями охлаждения. Наши исследования показывают, что по мере того, как число Рейнольдса увеличивается значительно выше 4000, охлаждающая способность увеличивается с уменьшающейся скоростью - другими словами, меньшая отдача от вложенных средств.

* Гидравлический диаметр
Не все контуры охлаждения круглые. В этих случаях следует определить «гидравлический диаметр» и использовать это значение в разделе «Ввести параметры охлаждения». Для вашего удобства на наш онлайн-калькулятор гидравлического диаметра Smartflow предоставляется следующая ссылка.

Ограничивающие факторы
Ваша система охлаждения может не обеспечивать охлаждение со скоростью, предполагаемой вашими расчетами.Такие факторы, как накипь или биологические отложения внутри охлаждающих каналов, могут снизить скорость теплопередачи, увеличить падение давления и помешать достижению полного охлаждающего потенциала. Размер охлаждающих контуров в пресс-форме может быть недостаточным. Эти условия, конечно, приведут к увеличению продолжительности цикла, превышающему оптимальное.

* Что такое Δ T / дюйм и как узнать, какое значение использовать?
ΔT / дюйм - это увеличение температуры охлаждающей жидкости на дюйм длины потока в охлаждающем канале.Если ΔT / дюйм = 0,15 и длина цепи 10 дюймов, общий ΔT в этой цепи будет 1,5 ° F. В контуре охлаждения пресс-формы количество тепла, поступающего в контур охлаждения, определяет значение ΔT / дюйм. Мы определили термин Плотность энергии как количество тепла, поступающего в контур, деленное на общую площадь контура. Чем выше плотность энергии, тем выше значение ΔT / дюйм. Площадь схемы равна просто Диаметр x π (3,1416) x длина. Используя данные наших лабораторных исследований, мы разработали график, показывающий зависимость между плотностью энергии и ΔT / дюйм при четырех различных расходах охлаждающей жидкости.Этот график дает пользователям научно обоснованный метод оценки значений ΔT / дюйм.

Плотность энергии и температура формы
Плотность энергии также влияет на температуру пресс-формы и полезна для прогнозирования температуры. В наших экспериментах температура пресс-формы линейно зависела от значений плотности энергии, но геометрия пресс-формы влияет на температурный отклик. График «Плотность энергии в зависимости от температуры стали» иллюстрирует эту разницу и ясно показывает важность управления плотностью энергии при проектировании контура охлаждения.Это означает, что следует разработать контур охлаждения с достаточной площадью для достижения значения плотности энергии, которое обеспечивает желаемую температуру формы.

Сноска: Мы предлагаем этот инструмент «Калькулятор охлаждения пресс-формы» в качестве бесплатной услуги для предприятий литья под давлением. В то время как некоторые формы или вставки имеют простые и понятные контуры охлаждения, многие имеют несколько контуров различных размеров и конфигураций. В этих случаях каждый контур может отводить различный процент подводимого тепла.Поэтому пользователи должны использовать этот инструмент осознанно и рассудительно. Опробовать различные параметры формования и охлаждения просто и быстро. В сложных схемах охлаждения можно легко проанализировать каждый охлаждающий контур по отдельности и объединить результаты. Мы очень хотим узнать, как вы использовали калькулятор, и услышать ваши конструктивные отзывы, чтобы мы могли улучшить и улучшить полезность Smartflow Scientific Cooling Calculator .

Калькулятор

БТЕ, Великобритания | БЕСПЛАТНЫЙ калькулятор радиаторного отопления

Что означает БТЕ?

BTU означает британские тепловые единицы и является единицей измерения энергии.Пример: 150 британских тепловых единиц равны количеству энергии, используемой для повышения температуры 150 фунтов воды на 1 градус по Фаренгейту. Вы увидите, что BTU используется, когда речь идет о количестве тепла, выделяемого радиатором для увеличения тепла в комнате. Чем выше число БТЕ, связанное с радиатором, тем больше тепла может отдавать радиатор для обогрева помещения.

Вы можете рассчитать тепловую мощность в БТЕ, необходимую для всех помещений, включая гостиную, коридоры, ванную комнату, спальню и кухню, с помощью калькулятора БТЕ.Вы можете получить приблизительное представление о потребностях в отоплении, основываясь только на размерах комнаты и стен, но для получения более точных результатов вам нужно знать следующее;

  • Размеры помещения, включая высоту потолка в метрах или футах
  • Количество окон в номере
  • Размер окна
  • Тип остекления (обычно одинарное или двойное)
  • Кол-во стен снаружи дома
  • Материал наружных стен
  • Что вверху и внизу комнаты

Зачем вам нужен счетчик радиатора BTU перед покупкой радиатора?

Каждый в какой-то момент своей жизни сталкивался с пребыванием в комнатах, которые всегда кажутся слишком холодными, несмотря на то, что радиаторное отопление всегда включено.Скорее всего, если только не всегда были открытые двери, это было потому, что радиаторы были установлены не по размеру комнаты. А именно, тепловой мощности радиатора было недостаточно для обогрева помещения. Возможно, вы также сталкивались с изнуряющей жарой в комнатах, когда было включено отопление. Это опять же ошибка расчета отопления, а именно радиаторы могут отдавать слишком много тепла для такого размера комнаты. Чтобы наши клиенты не получали радиаторы неправильного размера для своих отопительных нужд, мы рекомендуем им использовать наш калькулятор BTU, чтобы получить свой идеальный радиатор.

Получите идеальный радиатор с помощью нашего калькулятора радиаторов BTU

Используйте калькулятор БТЕ на RadiatorsOnline.com, чтобы найти требования к выходу БТЕ для каждой комнаты, в которой вы добавляете или заменяете радиаторы. Помните, что число, которое возвращает калькулятор, представляет собой общее количество БТЕ, необходимое для обогрева комнаты, поэтому вы можете использовать столько же радиаторов, как вы хотели бы достичь этого числа.

Если вас что-то беспокоит, мы всегда рекомендуем превышать число BTU. Некоторые дома или строения естественно холоднее других, и вы лучше всего в этом разбираетесь.Превышение вашего общего количества БТЕ не причинит вреда, за исключением того, что вы можете сделать его слишком горячим, если не используете термостат, или ваши счета могут быть излишне высокими, опять же, если вы не используете термостат. Однако недостаток тепла может привести к тому, что отопление будет работать на полную мощность, но при этом не будет достигнуто ощущение уютного тепла, к которому вы стремитесь.

Мы всегда рекомендуем работать с водопроводчиком, чтобы узнать мнение эксперта на месте, но наш подробный калькулятор БТЕ отлично работает и гарантирует, что вы получите точное представление о том, сколько БТЕ и ватт вам нужно для эффективного и рационального обогрева комнаты.

Как использовать наш калькулятор отопления BTU

  • Первый шаг - вам нужно измерить размеры вашей комнаты в метрах или футах и ​​записать их. Это ширина комнаты в метрах или футах, высота стен комнаты в метрах или футах и ​​длина комнаты в метрах футах. Длина обычно больше ширины.
  • После того, как вы сделаете эти измерения, второй шаг - заполнить все поля ниже и нажать «рассчитать». Наш умный калькулятор радиаторов сделает тяжелую работу за вас и отобразит радиаторы, которые подходят для ваших нужд.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
