Технические характеристики биметаллических радиаторов отопления

Что надо знать, перед тем как принимать решение о замене радиаторов отопления в доме или городской квартире, расположенной в многоэтажном здании? Ответ лежит на поверхности. Нужно иметь представления об основных различиях между отопительными приборами, которые можно приобрести в строительном магазине.

Биметаллический радиатор

Как правило, в торгующей организации имеются следующие типы батарей:

• стальные;
• медные;
• чугунные;
• алюминиевые;
• биметаллические (алюминий+сталь).

Сразу можно сказать, что первые два вида — это экзотические модели и применяются достаточно редко. Чугунные радиаторы уже давно не ставят в современных домах. Да и те люди, которые проводят капитальный ремонт, стараются от них избавляться.

Чугунные батареи отпления

Промышленность уже давно освоила выпуск отопительных приборов из других материалов, которые при значительно меньших габаритах обеспечивают более эффективный теплообмен.

К таким приборам относят алюминиевые и биметаллические радиаторы. О них и поговорим.

Алюминиевые радиаторы

Если проводить сравнение между системами отопления, произведенными из алюминия и биметаллическими, то первые проигрывают по некоторым позициям. Приборы, выполненные из алюминия и его сплавов, не отвечают требованиям, которые допускают их применение в жилье, расположенном в городе и функционирующем от централизованной системы отопления.

Биметаллические радиаторы совершенно спокойно справляются с большинством технических проблем, которые связаны с их монтажом в зданиях, подключенных к централизованным сетям подачи тепловой энергии. Это напрямую связано с их основными техническими параметрами:

• габаритами;
• предельным давлением;
• предельной температурой.

Устройство биметаллических приборов отопления

Биметаллический прибор отопления по внешнему виду неотличим от того, который выполнен из алюминия. Главное их отличие заключается в том, что внутри биметаллического прибора отопления расположен стальной корпус, сваренный из нержавейки, а сверху на него установлен алюминиевый корпус.

Устройство биметаллических приборов отопления

Такая конструкция гарантирует, что прибор не будет иметь контакта с теплоносителем. Кроме того, сталь куда более стойко воспринимает воздействие агрессивных различных веществ, присутствующих в больших объемах в централизованных системах подачи тепловой энергии. Кстати, в некоторых сетях промывку производят с добавлением 5% раствора ортофосфорной кислоты.

Применение стальных элементов повышает длительность работы отопительных приборов. По заявлению некоторых производителей, срок службы таких конструкций составляет до двадцати лет.

Срок службы радиаторов отопления.

Наличие стали внутри биметаллического отопительного радиатора обеспечивает значительную прочность конструкции. Прибор подобного типа может выдержать рабочее давление до 40 атм. Таким образом, биметаллическое изделие способно перенести серьезный гидравлический удар.

Зауженные каналы гарантируют максимально эффективное сочетание тепловой инертности радиатора и расхода количества теплоносителя, необходимого для обогрева заданного объема.

Если учесть все перечисленные выше свойства и добавить к ним высокую теплоэффективность, стильный внешний вид то можно смело утверждать что на сегодня биметаллические приборы отопления являются оптимальными для установки в современных многоквартирных домах.

Оригинальный дизайн биметаллических батарей

Габариты биметаллических радиаторов

Выбирая прибор отопления, потребитель должен учитывать его размеры. Для обеспечения эффективной защиты от холодного воздуха, поступающего от окон, отопительные радиаторы монтируются в нишах под ними. Другими словами, прибор должен свободно разместиться в ней и гарантировать обеспечение подачи достаточного количества тепла.

Размещение радиаторов отопления.

Все биметаллические нагреватели имеют стандартизированный высотный ряд размеров. Расстояние между вертикальными каналами может отличаться в зависимости от типа биметаллического отопительного прибора и составлять: 200, 350 и 500 мм соответственно. Но при этом надо помнить, что этот размер показывает межосевое расстояние между входным и выходным патрубком. Для определения полного высотного габарита необходимо добавить по 40 мм на сторону. То есть при межосевом расстоянии в 500 мм, полный габарит составляет 580 мм. Ширина радиатора определяется числом установленных секций.

Габариты радиатора

Тепловой расчет – алгоритм выполнения

Количество секций, подлежащих установке в отопительные радиаторы рассчитывается по единому алгоритму. В нашей стране действует такой норматив: для отопления 10 квадратных метров площади необходима мощность в 1 кВт. Большая часть производителей в технических параметрах своих изделий показывают предельную мощность, которая обеспечивается одной секцией. Зная эту характеристику, можно рассчитать необходимое число узлов радиатора. Для этого применяют следующую формулу:

N = S*100/Q, где

• Q — паспортный показатель секции,
• S — площадь обогреваемого помещения
• N — потребное число секций.

Типовая ширина блока составляет 80 мм. Для создания достаточного уровня тепла в помещении площадью 20 квадратных метров, необходимо установить биметаллический радиатор шириной примерно в 1 метр.

Технические характеристики биметаллических

Кстати, конструкции из биметалла характеризуются и таким параметром, как емкость секции. Так, узел с межцентровым расстоянием в 500 миллиметров вмещает в себя до 0,3 литра теплоносителя.

Вставка, выполненная из стали и вмонтированная внутрь биметаллического прибора отопления обеспечивает длительное хранение тепла. Кроме того, эти закладные детали существенно снижают объем секции. Это явление имеет два варианта событий: с одной стороны, происходит снижение тепловой инертности, что, соответственно, приводит к снижению затрат на поддержание тепла, а с другой стороны, сужение каналов может привести к быстрому засорению тепловой сети.

Строение биметаллического радиатора.

Биметаллический радиатор отопления вмещает в свои секции несколько меньше теплоносителя, чем алюминиевый. Но вместе с этим типовой прибор одного из производителей при ширине 80 мм и высотой 350 мм несет в себе 1,6 литра теплоносителя. ОН в состоянии обогреть площадь до 14 квадратных метров.

Кстати, такие биметаллические приборы тяжелее алюминиевых в 1,5-2 раза.

Требования по температуре и давлению

При создании отопительной системы важное значение имеют такие параметры, как: температура рабочей среды и давление в системе.

Наличие вставки из нержавеющей стали не оказывает никакого влияния на вид и габариты отопительного прибора. Но их использование позволяет выдерживать значительное давление (до сорока атм.). Надо отметить, что испытания тепловой сети производят при давлении в полтора–два раза больше стандартных параметров.

Температурный график отопления

Кстати, максимально допустимая температура тепловой среды может достигать 100-110 градусов Цельсия. Это значение близко к параметрам носителя тепла, поступающего в здание из централизованной сети.  Но часть энергии он теряет при прохождении пункта, в котором происходит подогрев рабочей среды, циркулирующей в домовой сети.

Важно! Перед приобретением новых отопительных приборов целесообразно обратиться в офис управляющей компании и запросить данные о рабочих и испытательных параметрах давления и температуры. Это поможет сделать правильный выбор.

Секционные биметаллические радиаторы отопления

Тонкости выбора модели радиатора — советы специалистов

Выбирая батарею, потребитель должен учитывать и еще несколько важных параметров. В некоторых недорогих моделях стальная вставка выполняется только в вертикально расположенных каналах. Поэтому радиаторы такого класса имеют меньшую защиту от коррозии, и соответственно, снижается срок их работы. Кроме того, подобная конструкция не обеспечит высокой прочности. Поэтому данные отопительные приборы называют пвсевдобиметаллическими.

Важно! Устанавливать радиаторы подобного типа в городских квартирах нецелесообразно.

Это может привести к созданию аварийной ситуации!

Стальная вставка в биметаллических радиаторах отопления

На практике применяют два основных типа отопительных радиаторов: монолитные и разборные. Первые представляют собой неразборную конструкцию, в основании которой лежит система из нержавеющей стали. Эти радиаторы предназначены для работы в системах, в которых допустимы резкие броски давления, например, в высотных зданиях. Разборные приборы — это определенное количество секций, число которых можно увеличить или уменьшить, но они не приспособлены к резкому изменению давления (гидравлическому удару).

Добавление дополнительных секций к биметаллической батарее отопления

Кстати, многие специалисты рекомендуют устанавливать разборные конструкции в автономных системах отопления, которые можно найти в малоэтажных или загородных домах. Котельное оборудование, монтируемое в таких строениях, выдает постоянное рабочее давление и стабильную температуру.

Эти параметры задает домовладелец при настройке системы.

технические характеристики, устройство, срок службы и соответствие госту

Появление на рынке тепловых технологий обогревателей, созданных сразу из двух видов металлов, вызвало настоящий переполох. То, из чего состоит биметаллический радиатор, его свойства и возможности, мгновенно сделали его любимцем «публики», несмотря на высокую стоимость.

Особенности новинки

До появления биметаллических радиаторов потребители довольствовались долгое время чугунными изделиями, затем рынок наполнился продукцией из стали и алюминия. Каждый раз производители предлагали батареи отопления лучшего качества, более высокой прочности и мощности. Когда впервые были представлены радиаторы биметаллические, технические характеристики которых выходили за рамки известных аналогов, к ним отнеслись скептически, так как цена казалась слишком завышенной.

После того, как их стали устанавливать в квартирах с централизованной системой обогрева, и они с доблестью выдержали все ее недостатки, у биметалла появилась масса поклонников. Сегодня они лидируют на рынке тепловых устройств, хотя цена по-прежнему остается высокой.

Первые биметаллические модели состояли из стального змеевика (трубы), по которой проходил теплоноситель, и алюминиевого корпуса. Изобретатели объединили лучшие стороны двух металлов в одной конструкции. Стали не страшна коррозия, и она прекрасно противостоит даже воде в централизованной системе обогрева, обеспечивая быстрый нагрев алюминиевого кожуха. Все знают, что этот алюминий имеет самые высокие показатели теплопроводности, но слишком требователен к качеству носителя.

Если сравнивать алюминиевые и биметаллические радиаторы, разница будет в том, что при более высокой мощности последних, они не обладают слабостью первых. Так как корпус из алюминия не соприкасается с водой, то ему не страшна коррозия, а сталь, по которой она бежит, «равнодушна» к ее составу.

Эти особенности стали развивать дальше, и так появились полу биметаллические радиаторы и аналоги, в которых вместо стальных труб установлены медные. Какие бы составляющие у них ни были, устройство биметаллических радиаторов отопления уникально, как по своим техническим характеристикам, так и по эффективности работы. Наверное, поэтому их можно все чаще встретить в отопительных системах многоквартирных домов.

Как устроены батареи из двух металлов

Если посмотреть на биметаллические радиаторы в разрезе, то будет видно, что это обычные стальные трубы, прикрытые со всех сторон алюминиевыми панелями. На самом деле, сегодня можно столкнуться с двумя их видами:

1. Полностью биметаллические конструкции состоят из вертикальных трубок и горизонтальных коллекторов, изготовленных из стали. Их объединяют алюминиевые секции, выполненные по методу литья. В этом варианте составляющие кожуха не соприкасаются с теплоносителем, который проходит исключительно по стальным частям устройства. Все элементы батареи соединены между собой электродуговой сваркой, которая признана самым надежным способом скрепления деталей. Отличительной чертой этого типа радиаторов является долговечность, так как им не страшна коррозия и прочность. Им не страшно давление до 30 атмосфер, а теплоноситель может быть нагрет до 120-130 градусов. Особой прочностью отличаются изделия итальянских производителей, но и стоимостью так же.
2. Полу биметаллические радиаторы характеристики имеют несколько иные. У них из стали выполнены исключительно нижний и верхний коллекторы, что еще больше увеличивает их устойчивость к высокому давлению, тогда как корпус и вертикальные коллекторы состоят из алюминия. Естественно, что его соприкосновение с водой делает конструкцию уязвимой перед составом теплоносителя и может всего за несколько лет вывести ее из строя. Подобная конструкция биметаллических радиаторов отопления применима исключительно в автономных системах обогрева, где можно проследить за составом и качеством воды.

На рынке большой популярностью пользуются секционные литые модели, в которых можно наращивать или укорачивать количество секций. Панельные радиаторы из двух видов металлов – это, скорее, дизайнерская «фишка», которая и смотрится, и стоит дорого, но при этом обладает практически теми же параметрами, что и обычные модели.

Плюсы биметаллических радиаторов

«Петь дифирамбы» этому типу обогревателей можно долго, но, как и у всего хорошего, у них есть недостатки. Прежде чем решиться на их покупку и установку, следует разобраться, насколько преимущество биметаллических радиаторов совместимо по своим техническим характеристикам с имеющейся отопительной системой.

• Их можно использовать с любыми типами теплоносителей, что значительно облегчает выбор тем, кто подключен к централизованной системе обогрева. Ни химический состав, ни загрязненность воды для стальных коллекторов не имеют значение, поэтому, несмотря на цену, они так востребованы потребителями.
• Уровень теплоотдачи у биметаллических батарей достаточно высокий за счет их алюминиевой наружной части. У некоторых моделей она сопоставима с аналогами, полностью выполненных из этого металла. Например, радиатор итальянской фирмы Global из модельного ряда Style Plus 500 обладает тепловой мощностью 185 Вт. Средний показатель теплоотдачи биметаллических батарей – 166 Вт.
• Срок службы биметаллических радиаторов один из самых высоких – в среднем производители дают гарантию на 25 лет.
• Батареи этого типа единственные способны выдерживать давление от 30 до 40 атмосфер, что делает их первыми в «кандидаты» на подключение к централизованной системе обогрева. Проводимый на прочность тест биметаллических радиаторов на заводах производителях показывает, что они способны противостоять гидроударам до 60 атмосфер.
• Биметаллические конструкции легко монтировать, а секционные модели можно наращивать или сокращать, что выручает, если в расчетах на необходимую мощность радиатора были допущены ошибки.
• Объем биметаллического радиатора составляет от 0.16 до 0.18 л, что значительно меньше, чем у самых экономных алюминиевых аналогов (0.25 л). Это означает, что этот тип обогревателей нагревается практически мгновенно, что крайне важно в вопросах экономии энергозатрат и снижении стоимости отопления.
• Вес биметаллического радиатора составляет 1.5-2 кг, что несколько больше, чем у его алюминиевого аналога, но устойчивость коррозии вполне возмещает этот нюанс.
• Размер секции у подобных конструкций составляет 575х80х80 мм или 425х80х80 мм.

Перечисленные достоинства биметаллических радиаторов присущи далеко не всем моделям, представленным на отечественном рынке. Если сравнивать параметры китайских и итальянских изделий, то качество будет присуждено вторым, а лучшая цена – первым.

Минусы

Если озвучить недостатки биметаллических радиаторов, то их так же можно назвать достоинствами, но другого плана:

• На что указывают продавцы в качестве минуса подобных изделий, так это их стоимость, и они правы. Эти модели до сих самые дорогие на рынке тепловых технологий, но это так же и их достоинство, так как их технические параметры – это гарантия, что они прослужат очень долго при достаточно эффективной работе.
• Небольшая потеря тепла за счет применения стальных трубок внутри конструкции – это небольшая плата по сравнению с тем, что они способны «пережить» самые сильные гидроудары центрального отопления. Всегда можно нарастить несколько секций, чтобы увеличить мощность батареи.

Как показала практика, устройство биметаллического радиатора таково, что их целесообразно использовать исключительно в системах, где бывают большие перепады давления, и теплоноситель не отличается ни чистотой, ни качеством.

Устанавливать подобные конструкции в автономных системах – это излишество, так как там они не смогут проявить себя в полной мере.

Соответствие Гостам

Для всех систем отопления и их элементов существует единый реестр Гостов, которым они должны соответствовать. Там учтено все:

• Качество и безопасность производства.
• Соответствие температурному режиму и давлению в трубах.
• Что должно быть указано в техпаспорте готового изделия.
• Нормативы согласно техническим характеристикам и допустимым отклонениям от нормы.

Если есть желание купить радиаторы биметаллические, ГОСТ подскажет, какие у них должны быть параметры, и они должны соответствовать показателям в документации на каждое изделие. В случае их несовпадения, лучше не приобретать такую продукцию.

Биметаллические радиаторы пока не имеют аналогов по качеству и надежности среди аналогичной продукции. Их можно устанавливать в системах с самым нестабильным давлением и некачественным теплоносителем. Что касается моделей полу биметаллических, то стоимость их на 20% ниже, чем у их полноценных «братьев», но монтировать их можно исключительно в автономные системы обогрева. Самые дорогие варианты этих устройств – это сочетание медных коллекторов с алюминиевым корпусом, но и уровень теплоотдачи у них намного выше.

Выбирая биметаллический радиатор, следует внимательно ознакомиться не только с его техпаспортными данными, но и репутацией производителя, и помнить, что эта продукция не может стоить дешево. Это убережет от покупки подделки.

Полезное видео

Характеристики биметаллических радиаторов: габариты, емкость секций, теплоотдача

Биметаллические радиаторы «невосприимчивы» к большинству технических проблем и сложностей, которые возникают при подключении отопительных приборов к центральным сетям подачи тепловой энергии и их дальнейшей эксплуатации. Это обусловлено основными характеристиками современных биметаллических радиаторов:

• Габаритами.
• Предельным давлением.
• Максимально допустимой температурой рабочей среды.

Конструкция и ключевые преимущества

Отличительная особенность биметаллических радиаторов отопления от других аналогов, представленных на рынке, заключается в том, что во внутренней части такого прибора предусмотрено наличие стальных коллекторов и теплопроводных каналов, а наружная часть представляет собой алюминиевый корпус.

Благодаря такому конструктивному исполнению, по своим характеристикам биметаллические радиаторы значительно превосходят алюминиевые модели, а также чугунные и стальные:

• Устойчивы к воздействию агрессивных веществ, которые в значительных объемах присутствуют в центральных системах отопления. Это особенно важно для сетей, в которых промывка осуществляется с добавлением 5% раствора ортофосфорной кислоты.
• Долговечны — срок службы биметаллических моделей составляет от 20 до 25 лет, благодаря наличию высокопрочных и износостойких стальных элементов. Для сравнения, стальные радиаторы служат около 15 лет, алюминиевые — не больше 20 при условии, что pH воды не превышает 7-8.
• Стойки к сильным гидравлическим ударам — возможная величина рабочего давления достигает 40 Атм.

Прекрасные технические характеристики биметаллических радиаторов — не единственное преимущество, их отличает и стильный внешний вид. Сочетание эффективности и эстетичности обеспечивает неизменную популярность таких отопительных приборов среди покупателей.

Габариты биметаллических радиаторов: ширина, глубина и высота секций

Рабочие характеристики и размеры биметаллических радиаторов — первое, на что следует обращать внимание при выборе подходящей модели. Начинать нужно с габаритов. Рекомендована установка отопительных приборов в нишах под окнами, в этом случае обеспечивается эффективная защита от холодного воздуха, «проникающего» через щели в рамах с улицы. Прибор должен свободно располагаться в нише и обеспечивать подачу достаточного количества тепла.

Характеристики современных биметаллических радиаторов с точки зрения геометрических параметров:

• Расстояние между вертикальными каналами (межосевое расстояние) в стандартных моделях составляет 200, 350 или 500 мм. Нужно помнить, что межосевое расстояние — размер между входным и выходным патрубком, а не высота устройства. Для определения полных высотных габаритов, следует «прибавить» по 40 мм к каждой стороне. При межосевом расстоянии 200 итоговая высота радиатора составит 280 мм, при расстоянии между вертикальными каналами 350 мм высота устройства — 430 мм и т.д. Все биметаллические приборы имеют стандартизированный высотный ряд, но на практике можно найти устройства с межосевым расстоянием от 200 до 800 мм.
• Стандартная ширина одной секции — 80 мм. Общая ширина прибора определяется методом умножения числа секций на ширину каждой.
• Глубина секций — составляет от 80 до 100 мм.

Тепловая мощность радиаторов с различным межосевым расстоянием

Второй ключевой характеристикой биметаллических радиаторов является тепловая мощность. Используя этот параметр, определяют, сколько секций радиатора необходимо для эффективного обогрева помещения определенной площади. Эта характеристика биметаллического радиатора напрямую зависит от величины межосевого расстояния:

• 500 мм — тепловая мощность составляет от 170 до 200 Вт.
• 350 мм — от 120 до 140 Вт.
• 300 — от 100 до 145 Вт.
• 200 — около 100 Вт.

Точное значение тепловой мощности зависит от модификации прибора, эта характеристика биметаллического радиатора указывается в техническом паспорте на изделие. Оно рассчитывается следующим образом: оценивается количество тепла, отдаваемого радиатором при температуре рабочей среды +70 градусов по Цельсию. Напомним, в России используется следующий норматив: для обогрева помещения площадью 10 кв.м необходима тепловая мощность 1 кВт.

Для определения необходимого числа секций, можно использовать следующую формулу: N=S*100/Q, где:

• N — оптимальное количество секций.
• S — площадь помещения.
• Q — паспортный показатель секции.

Емкость секции биметаллического радиатора

К числу основных характеристик биметаллических радиаторов относят емкость секции. Данный параметр напрямую зависит от межосевого расстояния. Для самых распространенных моделей на 500 мм емкость секции составляет 0,3 литра теплоносителя.

В биметаллических отопительных радиаторах теплоноситель циркулирует по стальным сердечникам — H-образным сварным конструкциям, которые состоят из нижнего и верхнего коллектора, соединенных между собой теплопроводом (вертикальной трубкой). У каждого коллектора есть два боковых отверстия с внутренней резьбой, предназначенных для соединения секций с помощью стальных ниппелей. При такой конструкции теплоноситель не вступает в контакт с алюминиевыми деталями, что увеличивает срок службы радиатора. В стальных сердечниках биметаллических устройств используются только круглые трубки, поэтому емкость секций таких устройств меньше, чем у алюминиевых, в которых теплопровод имеет овальное сечение.

Отметим, стальная круглая вставка, вмонтированная внутрь биметаллического радиатора, обеспечивает длительное сохранение тепла. Из-за сравнительно небольшого объема секции происходит снижение тепловой инертности, вследствие чего снижаются затраты на поддержание тепла.

Допустимая температура рабочей среды и предельное давление в системе

При выборе нужно учитывать характеристики биметаллических радиаторов по предельно допустимой температуре теплоносителя и давлению в системе. Наличие стальных вставок в конструкции таких приборов позволяет им выдерживать:

• Постоянное давление от 16 до 40 Атм (эквивалентно 1,6 — 4,0 МПа). На практике радиаторы способны кратковременно выдерживать и большее давление, которое возникает при испытаниях тепловой сети (примерно в 1,5-2 раза выше стандартного), а также гидравлические удары. В централизованной отопительной системе стандартное рабочее давление не превышает 14 Атм, а в автономной составляет не больше 10 Атм.
• Температуру тепловой среды до 100-110 градусов по Цельсию. Такое значение близко к температуре теплоносителя, который поступает на объект из централизованной сети. По очевидным причинам часть энергии теплоноситель утрачивает к моменту «попадания» в радиатор, поэтому реальные показатели обычно не превышают 90-95 градусов по Цельсию.

Хотите подробнее узнать о характеристиках биметаллических радиаторов, на которые нужно обращать внимание при выборе модели? Тогда свяжитесь с представителем «САНТЕХПРОМ» по телефону: +7 (495) 730-70-80. Наш специалист предоставит компетентные рекомендации и поможет определить оптимальные характеристики биметаллического радиатора для вашей квартиры, дома или офиса.

Технические характеристики и свойства биметаллических радиаторов

В силу особенностей эксплуатации централизованных сетей теплоснабжения отопительные батареи должны длительное время контактировать с грязным и химически активным теплоносителем, а также иметь высокий порог рабочего давления. Предложим вашему вниманию технические характеристики биметаллических радиаторов разного типа, которые относятся к подобным  приборам.

Конструкции и виды биметаллических батарей

Как правило, данные отопительные устройства изготавливают в виде небольших идентичных частей – секций, оттого батареи имеют дополнительное название — секционные. Каждая секция представляет собой цельнометаллический каркас из труб, надежно соединенных методом сварки. Стенки металлических труб каркаса имеют толщину в несколько миллиметров, что делает изделие устойчивым к перепадам давления в сети и гидроударам. Устройство таких радиаторов можно увидеть на схеме, где изделие показано в разрезе.

Готовый каркас методом промышленного литья покрывается слоем алюминиевого сплава с высокой характеристикой теплоотдачи. За счет этого образуется сложная ребристая конструкция, призванная интенсивно передавать тепловую энергию воздушной среде помещения. Так работает конвективная составляющая теплового потока, а есть еще лучистая, что реализуется выделением теплоты от нагретых поверхностей радиатора. Цель, которую преследует такое непростое устройство прибора, заключается в том, чтобы полностью исключить контакт теплоносителя с алюминиевым сплавом и уберечь его от растрескивания вследствие гидроударов.

По особенностям конструкции биметаллические радиаторы можно разделить на такие виды:

• псевдобиметаллические;
• приборы со стальным каркасом из труб;
• батареи с каркасом из нержавеющей стали.

В отличие от вышеописанной конструкции в псевдобиметаллических нагревателях стальные трубки установлены только в вертикальный канал, в горизонтальных протоках теплоноситель свободно соприкасается с алюминием. Благодаря этому стоимость изделия удалось уменьшить ориентировочно на 30%. И наоборот, настолько же дороже практически вечный радиатор с трубками из нержавеющей стали. По долговечности с подобным нагревателем может соперничать лишь чугунная батарея.

Сравнение характеристик ведущих производителей

Биметаллические батареи предлагаются многими производителями как российскими, так и зарубежными. Приводить здесь характеристики изделий всех брендов нет смысла, тем более что они во многом схожи. Например, межосевые размеры биметаллических радиаторов лежат в пределах от 200 до 800 мм, самые «ходовые» из них – 350 и 500 мм. Полная высота таких изделий составляет ориентировочно 420 и 580 мм соответственно. Глубина и ширина каждой секции изготавливается в диапазоне от 80 х 80 мм до 100 х 85 мм.

Существуют приборы отопления с межосевым расстоянием 200 и 800 мм, первые предназначены для монтажа под низким подоконником или витражом и часто имеет напольное крепление и нижнее подключение. Типоразмер 800 мм хорошо смотрится возле глухих стен.

Эксплуатационные характеристики радиаторов отопления рассмотрим на примере ведущих итальянских и российских брендов: GLOBAL, RADENA и RIFAR. Все данные сведем в таблицу.

Проведя экспресс-анализ приведенных характеристик, можно сказать, что в итальянских продуктах сделан максимальный упор на надежность и долговечность изделий, пусть даже в ущерб располагаемой тепловой мощности. Это видно по увеличенному весу и высокому порогу рабочего давления батарей. Хотя увеличение веса незначительно в плане усложнения монтажа радиаторов. В то же время российский производитель RIFAR отдельно предлагает модель MONOLIT, функционирующую при рабочем давлении до 100 Бар. Такой показатель достигнут за счет монолитной конструкции, где секции биметаллической батареи неотделимы друг от друга и резьбовые соединения отсутствуют.

Заключение

Поскольку стоимость биметаллических отопительных приборов достаточно высока, рекомендуется при покупке внимательно изучать их технические характеристики и при этом консультироваться со специалистами. Следует помнить о стремлении некоторых производителей завышать рабочие параметры своих детищ.

Биметаллические радиаторы отопления — технические характеристики, производители и свойства

От надежности отопительной системы в жилом доме зависит уровень комфорта и удобства. Ее главной задачей является поддержание нормальной температуры в помещении, которая должна помочь вам с уютом пережить холодные зимние дни. В этой статье рассматриваются технические характеристики радиаторы отопления биметаллические разных типов.

Чтобы создать в своем доме или квартире уютную обстановку, чтобы система отопления не подводила в самую неподходящую минуту, необходимо «с умом» подбирать для дома источники теплоты. На рынке можно встретить широкий ассортимент различных типов биметаллических радиаторов.

Некоторые особенности биметаллических радиаторов

Биметаллические радиаторы отличаются от своих аналогов тем, что при производстве для них в качестве материала применяется качественная сталь и алюминий. Благодаря такому сочетанию элементов достигается высокий уровень теплопередачи, и это при наименьших потерях теплоты. Благодаря своим уникальным свойствам и характеристикам подобные отопительные приборы имеют целый ряд преимуществ среди своих аналогов. Более подробно о производителях биметаллических радиаторов мы уже писали здесь.

Из главных достоинств можно выделить их «живучесть» и мощность биметаллических радиаторов отопления, а также их надежность. Особой популярностью на рынке пользуются радиаторы отопления биметаллические радиаторы глобал, которые зарекомендовали себя как качественный и надежный товар.

Например, биметаллические радиаторы отопления alcobro способны без проблем прослужить более двадцати лет! И это без какого либо технического обслуживания или непредвиденного ремонта. У этих радиаторов очень высокий показатель КПД в плане теплоотдачи. Несмотря на маленькие габариты, биметаллические радиаторы имеют чрезвычайно высокий показатель отдачи тепла (170-190 Вт). Они очень крепкие, прочные, способны выдержать различного рода механические нагрузки и практически не ломаются.

А биметаллические радиаторы отопления global имеют современную и красивую форму, которая удачно впишется в дизайн вашего помещения. Они абсолютно не подвержены коррозии. Достигается такая надежность благодаря использованию при производстве радиаторов качественной стали, которая внутри покрывается слоем специального вещества.

Высокое давление — не проблема!

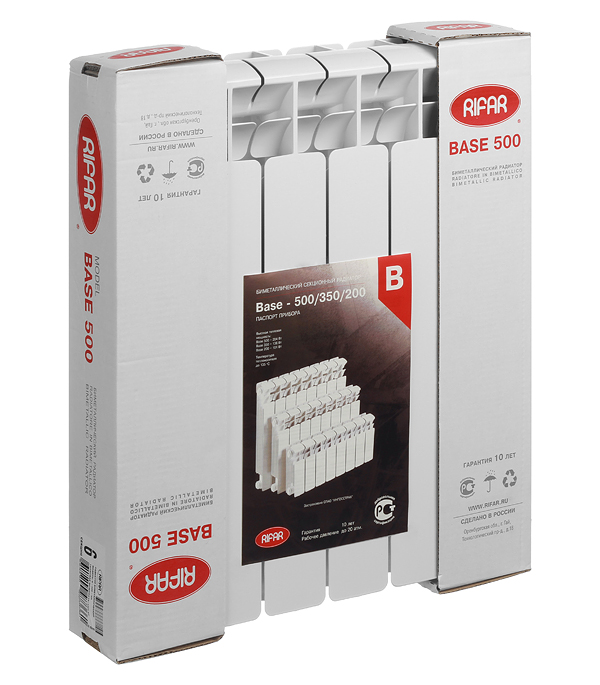

Для примера можно взять биметаллические радиаторы рифар технические характеристики и свойства которого, способны выдержать большие нагрузки. В ней используются стальные трубы, которые обшиваются алюминием. Таким образом, с теплоносителем контактируют только стальные трубы, благодаря надежности которых можно не волноваться при повышениях давления в отопительной    системе. Именно сталь позволяет биметаллическим радиаторам выдерживать предельные значения давления системы и увеличивать количество теплоотдачи при необходимости. Такие радиаторы отопления биметаллические монолит рифар не страшатся даже возможного гидроудара в системе, биметаллический радиатор xtreme без проблем выдержит такую нагрузку, и более того, он не изменит свои свойства.

Виды радиаторов из стали и алюминия

Биметаллические батареи устанавливаются очень легко и без посторонней помощи. В магазинах на территории нашей страны предлагаются различные варианты радиаторов, рассмотрим два из них:

1. радиаторы, в конструкцию которых входит стальной каркас. В данном случае (согласно инструкции) практически полностью исключается вероятность контакта теплоносителя с алюминиевой батареей, в следствии чего достигается высокое значение сопротивляемости воздействию коррозии;
2. батареи, в конструкции которых входят только усиленные сталью каналы. Благодаря этому достигается усиленная фиксация стальных вкладок. В свою очередь это предотвращает возникновению проблем, таких как закупорка коллектора. Но и цена на такие радиаторы существенно больше.

На просторах интернета представлено множество фото и видеоматериалов касательно радиаторов. Здесь можно увидеть не только радиаторы, сделанные из алюминия и стали, но и современные модели батарей, изготовленных с применением меди вместо стали. Преимущество таких батарей в том, что медь может выдержать более интенсивные нагрузки, а также она более устойчива к ржавчине и обладает превосходной теплоотдачей.

Батареи из алюминия и меди заслуживают особого внимания, такие радиаторы способны без проблем прослужить немало лет, при этом не вызывая каких-либо проблем и неудобств, а только выполняя свое основное предназначение — поддержание необходимой теплоты в доме.

Как выбирать правильно и какие технические характеристики существуют?

Нужно предельно тщательно выбирать биметаллический радиатор характеристики которого должны идеально подойти для определенного помещения.

К примеру, если нужно приобрести радиаторы отопления биметаллические радиаторы global, или другие варианты для дома или иного помещения, нужно подобрать именно ту модель обогревателя, технические характеристики которого идеально подойдут для данного помещения.

Рассмотрим некоторые технические характеристики, на которых в первую очередь нужно обратить внимание: степень теплоотдачи — этот показатель указывается в ваттах и обозначает уровень выделяемой теплоты в процессе функционирования системы. Рабочее давление — это показатель допустимого значения давления в радиаторе для эффективной работы, в биметаллических радиаторах он варьируется в пределах 16-35 атмосфер.

Но для автономных систем это значение может составлять всего 10 атмосфер, в то время как в централизованных может достигнуть 14 атмосфер. Также в инструкции обозначается и емкость радиатора отопления под обозначением V. Обычно изготовителями бывает предусмотрено приличный запас прочности, чтобы стабильно функционировала система отопления разных типов.

Как правильно рассчитать количество секций?

Когда ставятся дома батареи отопления биметаллические расчет секций для них производится следующим образом: сперва нужно рассчитать объем помещения, для этого нужно измерить ширину и длину, полученную площадь умножают на высоту потолка. К примеру, если площадь составила 18 квадратных метров, а высота — 3, то делаем вычисления: 18*3=54 кубических метров получается объем помещения.

А чтобы определить необходимую мощность обогревателя, нужно объем помещения умножить на 41 (по нормам СНиП минимальный показатель мощности), получится следующее: 54*41=2214 Вт. Теперь нужно рассчитать нужное количество секций. Это зависит от мощности самого радиатора, например если мощность одной секции составит 160 Вт, то нужно 2214/160=13.83, округленно можно установить 14 штук.

Межосевое расстояние — это промежуток от нижнего коллектора радиатора до верхнего и измеряется в миллиметрах. Обычно такие параметры бывают стандартов: 200; 300; 350; 500 и 800 миллиметров.

Рекомендация: при выборе габаритных размеров батареи, необходимо от напольного покрытия и оконных проемов оставить по 15 сантиметров отступы.

В противном случае отопительная система не будет соответствовать требованиям и правилам пожарной безопасности.

Для всех типов отопительных радиаторов, таких как радиаторы отопления биметаллические global styleplus 500 нужен уход. Если вода в системе будет плохого качества и с большим содержанием камня, она со временем будет оседать внутри радиатора, что негативно может повлиять на эффективность работы. Существуют и водяные конвекторы отопления, встраиваемы в пол, более подробно о которых можно прочитать здесь.

Из всего выше рассказанного следует — биметаллические радиаторы являются отличным и дешевым способом для поддержания необходимой температуры у себя дома или на даче, а также в квартире или в офисе. Отличные технические характеристики, малая цена и надежность, уникальность и легкость монтажа делают биметаллические радиаторы лидерами на территории России.

Технические характеристики биметаллических радиаторов отопления

Для нашей страны характерны ранние заморозки и продолжительные зимы, отопительный сезон в нашем регионе длится полгода. Большое значение в вопросе отопления жилья и других помещений играет не только качество работы системы отопления и её тип, но и непосредственно качество обогревательных приборов, которых на сегодняшний день появилось невероятно большое количество.

Биметаллический радиатор — современное решение вопроса отопления

Разнообразие представленных на российском рынке марок и видов теплотехники является несомненным преимуществом, однако создает определенные сложности для большинства покупателей. Человеку, не имеющему специальных знаний, очень сложно сориентироваться в многообразии разного вида радиаторов, сразу учесть все нюансы и сделать правильный выбор.

Конечно же, на помощь всегда готовы прийти квалифицированные специалисты, но все же перед тем как приступить к выбору новых радиаторов, потратьте хотя бы час свободного времени  на то, что узнать не только о разновидностях, но и особенностях современных отопительных элементов.

Если же Вы не имеете свободной минутки для того, чтобы погрузиться в изучении технических характеристик и конструкционных особенностей разных видов батарей, то присмотритесь к универсальным радиаторам из биметалла, пришедшим на смену громоздким чугунным отопительным системам.

Приборы данного типа в свое время стали действительно прорывом в сфере отопления, поскольку благодаря инновационной технологии удалось добиться максимальной эффективности при внешней изящности. На сегодняшний день агрегаты являются лучшими из предложенных видов, отличаются высокой теплоотдачей, надежностью, прекрасным дизайном и долговечностью. Биметаллические радиаторы демонстрируют прекрасные технические характеристики, экологически безопасны, подходят для отопительных систем с высоким давлением, устойчивы к гидроударам и прекрасно вписываются в помещения, благодаря современному дизайну.

Технические характеристики и особенности выбора биметаллических радиаторов

Обратите внимание, что каждая серия приборов состоит из разных моделей, отличающихся не только по габаритам, но и по рабочим возможностям. В инструкции или карточке каждой модели содержится подробная информация о приборе, она поможет определиться с выбором необходимой модели, однако, прежде чем приступить к выбору техники, необходимо узнать следующую информацию об особенностях собственной системы отопления:

1. Вид системы теплоснабжения: централизованная или автономная.
2. Схему подвода: двухтрубная или однотрубная.
3. Давление в системе.
4. Диаметр подводящей трубы.
5. Определиться с типом подключения: классическое боковое или нижнее.
6. Узнать точную площадь помещения и определенной комнаты.

После сбора всей информации обратитесь к квалифицированному специалисту, который поможет сделать правильный расчет тепловой мощности агрегатов необходимых для той или иной комнаты вашего дома, квартиры, офиса или предприятия, в соответствии с площадью и инженерными особенностями. Грамотный расчет это залог эффективной работы системы теплоснабжения. Ниже приведенные статистические данные, являются ярким примером высоких рабочих показателей биметаллических батарей.

К основным рабочим характеристикам относятся:

• тепловая мощность,
• давление: рабочее и опрессовачное,
• масса,
• объем теплоносителя,
• максимальная температура теплоносителя.

Сравнение технических характеристик упростит выбор, позволит оценить возможности прибора, сравнить его с другими моделями, похожими по типоразмеру и параметрам. Каждый покупатель подходит  к выбору радиаторов основательно, поскольку от эффективности его работы напрямую зависит погода в доме. Поэтому необходимо сделать правильный выбор в соответствии с рабочими и эксплуатационными возможностями отопительных установок. Да и стоимость биметаллических радиаторов достаточно высока, для того, чтобы совершить ошибку.



Технические характеристики — Радиатор биметаллический BILIT 500/100-10

Тип

секционный

Тепловая мощность, Вт

1870

Количество секций, шт

Материал

биметаллический сплав

Межосевое расстояние, мм

Мах рабочее давление, МПа

2. 7

Max температура, °C

115

Страна производства

Китай

Родина бренда

Россия

Гарантия

10 лет

Боковое подключение

да

Емкость секции, л

0. 183

Радиаторы «Раден»: характеристики и отзывы

Радиаторы «Раден» — это оборудование повышенной прочности для отопления. Сегодня эти агрегаты являются одними из самых популярных на рынке. И это нельзя назвать случайностью или везением. Ведь аккумулятор этого производителя заслужил популярность своим высоким качеством и длительным сроком службы. Эти изделия состоят из отдельных секций, которые имеют паронитовые прокладки и стальные ниппели для соединения. Интерьер представляет собой трубчатый каркас, в основе которого лежит углеродистая сталь.Приобретая данное оборудование, вы можете рассчитывать на длительный срок службы, который обеспечивается за счет исключения контакта алюминиевого корпуса с водой. Производитель создал условия, исключающие электрохимическую коррозию.

Технические характеристики секционных биметаллических радиаторов различных моделей

Биметаллические радиаторы Radimeter, представленные в продаже секционных изделий, имеют обозначения CS 150, CS 350 и CS 500 / VC 500. Все они способны работать при давлении 25 атмосфер, испытательном давлении всех трех моделей. составляет 40 атмосфер, давление разрыва эквивалентно 90 атмосферам.Температура теплоносителя тоже не отличается и составляет 110 ° С, чего нельзя сказать о тепловом КПД одной секции. В первом случае параметр составляет 120, во втором — 135, а в третьем — 185 Вт.

Размеры

Выбирая такое оборудование, нужно также рассчитывать на то, что каждая модель имеет свою высоту. В этих вариантах эти параметры составляют 241, 403 и 552 мм соответственно. Расстояние между осями также разное и составляет для каждой модели 150, 350 и 500 мм.Приобретая радиаторы отопления Radaden, которые продаются под торговыми марками CS 150, CS 350 и CS 500 / VC 500, необходимо рассчитывать на определенную глубину и ширину секций. В первой модели эти размеры составляют 120 х 74, а во второй и третьей — 85 х 80 мм.

Отзывы об особенностях радиаторов «Раден»

.

Производитель «Raden» производит алюминиевые и биметаллические радиаторы. Первые из них имеют определенную форму вертикальных и горизонтальных коллекторов, представляющих собой широкий эллипс.Это обеспечивает наименьшее сопротивление потоку воды, поэтому теплоотдача каждой секции достаточно хорошая. Сам коллектор испытывает не такие большие нагрузки, это способствует продлению срока службы и повышению надежности.

Вторая особенность таких аккумуляторов — это толщина стенок вертикальных трубок, у этого производителя этот параметр всегда больше 1,9 мм. Нельзя сказать, что биметаллические радиаторы менее надежны. Биметалл в этом случае дополняется стальными толстостенными коллекторами.Сталь используется высокоуглеродистая, водородный индекс из-за этого может варьироваться в довольно широких пределах, он колеблется от 6 до 10,5 единиц.

Дополнительные преимущества

Еще одна особенность — двухступенчатое окрашивание. Все участки на первом этапе обрабатываются, очищаются, а затем обезжириваются, подготавливая поверхность к покраске. Каждая секция снаружи и внутри покрыта слоем краски, защищающей материал от коррозии. Есть много мелочей, которые добавляют плюсов в пользу производителя радиаторов Raden.Пользователи отмечают, что самоцентрирующиеся графитовые перекрестные прокладки обеспечивают полную герметичность. Краска не литая, отличается ревностью и глубиной. Домашние мастера отмечают также безопасность концов, после распаковки аккумулятора и сразу же устанавливаются.

Отзывы о радиаторах алюминиевых марки «Raden»

.

Алюминиевые радиаторы «Raden», отзывы о которых позволят понять, покупать ли ту или иную модель, не имеют широкого ассортимента. Вниманию потребителя они представлены двумя модификациями, одна из которых имеет межосевое расстояние 350, а другая — 500 мм.По словам пользователей, цена одной секции таких аккумуляторов колеблется от 11 до 12 долларов. Батареи с боковыми подключениями делаются, а для стабильной работы следует установить автоматический воздухоотводчик или клапан Маевского.

Потребителям рекомендуется устанавливать дренажные дренажные системы или фильтры, если охлаждающая жидкость богата примесями. Алюминиевые радиаторы «Raden» рекомендуется устанавливать в частных домах, отапливаемых по индивидуальной системе. Здесь вы можете самостоятельно регулировать уровень pH и давление.Все пользователи, установившие эти радиаторы в квартирах, отмечают, что сталкиваются с проблемами, которые выражаются в частой смене давления и негативном воздействии примесей в воде на материалы изделия. К тому же из-за смены всего одного аккумулятора система может полностью разбалансироваться, и в квартире станет холоднее. Необходимо уточнить, какое давление в системе в норме.

Технические характеристики радиаторов «Raden» из алюминия

.

Радиатор Radan 500 представляет собой аккумулятор, расстояние между осями которого составляет 500 мм.Однако это не единственная функция, на которую следует обращать внимание при покупке устройства. Важно учитывать, что такие аккумуляторы будут нормально работать при pH не выше 9, оптимальным считается показатель 7 единиц. Рабочее давление составляет 16 атмосфер, но батареи выдерживают до 50 атмосфер. Этого запаса должно хватить на аварийные ситуации. Но если в системе достаточно часты серьезные перепады давления, то лучше всего установить биметаллические радиаторы.

Отзывы о биметаллических батареях марки «Raden»

.

Вы можете последовать опыту многих покупателей и приобрести радиатор Radan для своего дома. Биметалл в его основе исключит контакт воды с алюминием, ведь характеристики систем центрального отопления далеки от нормы. Алюминий — химически активный металл; при высоком pH он может разъедать и вызывать утечки.

Вторая причина, указывающая на целесообразность использования биметаллических радиаторов, выражается в их повышенной прочности.Алюминий и его сплавы можно назвать мягкими металлами, а перепады давления могут повредить материал. Более того, некоторые производители стараются сэкономить, делая стенки коллекторов тонкими. А если использовать сталь даже небольшой толщины, то она способна выдерживать внушительное давление.

Как подчеркивают заказчики, в батареях стальные коллекторы соединяются сваркой, в коллектор приваривается вертикальная труба. Однако сталь имеет низкий коэффициент теплопроводности, поэтому к ней приваривают алюминий для создания ребер воздуховода.В результате можно получить биметаллический профиль, который отличается низкой химической активностью, впечатляющей прочностью и отличной теплоемкостью.

Рассматривая радиаторы «Raden», можно выделить их преимущества перед товарами многих других фирм. Последние иногда производят батареи, в которых сталь находится только в вертикальной трубе. В таких батареях теплопередача выше, но теплоноситель контактирует с материалом. Эти продукты нельзя использовать во всех сетях.Что касается «Радены», то она производит только цельный биметалл из высокоуглеродистой стали. По словам пользователей, именно поэтому рабочее давление таких изделий составляет 25 атмосфер, а гарантийный срок — 25 лет, а температура окружающей среды эквивалентна 100 ° С. Межцентровые расстояния составляют 150 и 500 мм. Некоторых покупателей отталкивает цена радиаторов, которая составляет порядка 14 долларов, но такая стоимость оправдана, ведь такие батареи готовы прослужить даже больше, чем гарантированный срок службы.

Почему еще стоит выбрать радиаторы отопления Radina?

Радиаторы «Raden» более 30 лет производятся в Италии.Приобретая данное оборудование, вы можете рассчитывать на то, что оно качественное и адаптировано для использования в России. «Radena» — радиаторы, производитель которых гарантирует, что техническое состояние изделий соответствует системам отопления стран, в которые они поставляются. Например, алюминиевые радиаторы, произведенные для России, выдерживают давление до 16 атмосфер, что позволяет использовать эти батареи даже в многоэтажном строительстве. К тому же они имеют привлекательный дизайн и современный вид, их можно вписать в интерьер помещения любого назначения.Основной профиль ласт с закругленным верхом обеспечивает безопасность.

Заключение

Сегодня довольно часто можно услышать заявления о том, что алюминиевые радиаторы Radan не очень подходят для установки в системе центрального отопления. Но производитель позаботился об этом. Он обеспечил дополнительную защиту от коррозии за счет специальной обработки сплава, которая снижает содержание цинка в материале до минимума. Таким образом, алюминиевые радиаторы подходят для систем, в которых уровень pH воды колеблется от 6.С 5 по 9.

Объем воды в биметаллической секции радиатора. Биметаллические радиаторы отопления, которые лучше и прочнее

Здравствуйте, уважаемые читатели блога! Вообще биметаллические радиаторы появились очень давно. Они стали популярными благодаря тому, что отлично справились с возложенной на них функцией обогрева помещения без особых затрат извне. В нашей статье мы разберем положительные и отрицательные стороны этих радиаторов. Также уделим внимание нюансам их установки, техническим характеристикам и другим интересным моментам, о которых обязательно стоит упомянуть.

Краткое содержание статьи:

Положительные стороны использования биметаллических радиаторов

• Начать стоит с дизайна. Биметаллические радиаторы имеют возможность идеально вписаться практически в любой жилой интерьер. Они не имеют острых углов и занимают очень мало места. При необходимости — всегда есть возможность спрятать их внутри стены.

• Эти радиаторы имеют отличный срок службы, который составляет примерно 25 лет.

• Отлично подходит для всех систем отопления.

• Очень хорошо выдерживает давление. Даже если в системе отопления она поднимается до 30-40 атмосфер — это никак не сказывается на их прочности.

• Хорошо дайте теплу помещение, которое точно не даст вам замерзнуть зимой.

• Благодаря специализированному терморегулятору можно практически мгновенно изменять температуру в помещении.

• В случае поломки, благодаря удачной конструкции, можно провести ремонт на месте без демонтажа или отключения подачи воды.

Минусы биметаллических радиаторов

Недостатков у этих радиаторов намного меньше:

• Из-за разного коэффициента расширения алюминиевого сплава и стали со временем может возникать скрип радиатора при нагревании.

• При использовании некачественной охлаждающей жидкости может произойти быстрое засорение труб.

• Стоимость значительно выше, чем, например, аналоги из чугуна / стали / алюминия.

Как рассчитать количество секций радиатора?

При производстве расчетов не требуется быть каким-то математиком.Формула настолько проста, что люди могут с ней справиться даже с гуманитарным складом ума.

Прежде чем производить расчеты, узнайте точную площадь помещения. Следующим шагом вам необходимо узнать производственную мощность радиатора.

Чтобы узнать количество секций радиатора (обозначено A), вам нужно умножить площадь помещения (обозначена S) на 100 и разделить на мощность радиатора (обозначена P). Схема выглядит так:

A = S × 100 ÷ P

Например, если площадь комнаты 45 кв.м. и мощностью радиатора 200 Вт получаем:

A = 45 × 100 ÷ 200

А = 22,5

Из этого можно сделать вывод, что для того, чтобы правильно обогреть комнату площадью 45 квадратных метров нам потребуется 22-23 секции радиатора.

Установка биметаллических радиаторов отопления

Полная конструкция состоит из труб и непосредственно радиатора. Эти два компонента соединяются точечной сваркой.По этим причинам лучше прибегнуть к помощи высококвалифицированных специалистов, которые сделают работу безопасно, качественно и в кратчайшие сроки.

При установке биметаллических радиаторов мастера советуют использовать полипропиленовые трубы. Это значительно упрощает установку последнего и сводит к минимуму риск того, что трубы могут быть заблокированы нежелательным покрытием изнутри во время эксплуатации.

Конкретно, что стоит знать об установке:

• Установка происходит после подготовки рабочего пространства, выполнения разметки и просверливания креплений для кронштейнов.

• Установите радиатор, ориентируясь на расстояние от пола до низа радиатора. Этот показатель желательно поддерживать в районе 60-120 миллиметров. Это сделано для того, чтобы добиться максимальной теплоотдачи.

• Монтаж следует проводить строго под оконным пространством.

Что касается технической части, вам необходимо выполнить следующие шаги:

• По окончании разметки просверливаются отверстия под кронштейны и фиксируются дюбелями на цементном растворе.

• Затем радиатор комплектуется краном Маевского (позволяет удалить лишний воздух из системы). Также он оборудован футорками и переходниками в том месте, где радиатор подсоединяется к трубам.

• Последний этап — оборудование водонапорной башни кранами. Затем идет установка труб, соединяющих сам радиатор и стояк.

Как видите, установка биметаллического радиатора — не сложный процесс, если правильно следовать пошаговой инструкции.

Схемы подключения делятся на следующие типы:

• Схема односторонняя. В этом варианте труба, по которой поступает вода в радиатор, соединяется со специальной трубкой, которая находится сверху радиатора. Сливной патрубок в этом случае монтируется снизу.

• Нижний контур. Применяется в тех случаях, когда система отопления скрыта в напольном покрытии. В этом случае сливная и подающая трубы подключаются строго с противоположных сторон.

• Схема — по диагонали. Очень хорошо подходит для многосекционных радиаторов. Подводящий патрубок подключается к радиатору сверху, а выпускной — снизу.

Схем, как видите, достаточное количество и только вы решаете, какая схема более применима в ваших обстоятельствах.

Биметаллические радиаторы отопления какие лучше и прочнее?

В этой части мы сравним биметаллические радиаторы с полуметаллическими.Также обратите внимание, что из них лучше — секционное или монолитное? Это очень важная деталь, так как она позволит более разумно подойти к выбору и не тратить лишние деньги.

Так какие радиаторы лучше — биметаллические или полибиметаллические?

Эти два радиатора отличаются тем, что в первом сердечник сварен и отлит из алюминия, что предотвращает возникновение коррозии через некоторое время. Во-вторых, сердечник содержит два металла (сталь и алюминий).Это из-за смеси этих металлов, хотя она более подвержена коррозии, но зато имеет более высокую теплопередачу. Что касается цены — она ​​практически такая же, как у первого, второго.

Что выбрать? Если вам важна жизнь, то биметаллический вариант. Если важна теплоотдача, то полуметаллические. Как видите, все предельно просто.

А насчет разделения на секционное и монолитное основание?

Секционные отличаются от монолитных тем, что первые состоят из так называемых разделенных секций, а вторые представляют собой единую систему без стыков.

Большинство мастеров говорят, что однозначно стоит выбирать монолитные варианты. Монолитный выигрыш в исполнении. Они следующие:

• Срок службы около 50 лет. В разрезе этот срок составляет около 25 лет.

• Выдерживает давление до 100 бар. В секционных всего 25-35 бар (такие маленькие, так как не выдерживают стыков секций)

Единственное, в чем одинаковы оба варианта, — это тепловая мощность, которая составляет 100-200 Вт на секцию.

Естественно, монолитные радиаторы дороже секционных, но исходя из своих достоинств — оно того стоит.

Чтобы не изучать досконально каждого производителя, мы составили таблицу, в которой представлены средние показатели для различных характеристик биметаллических радиаторов:

Внешний вид биметаллических радиаторов

Если вас беспокоит вопрос дизайна, то вам обязательно нужно знать — для каждой компании он действительно уникален и не похож друг на друга.На данный момент существует значительное количество различных фирм, производящих биметаллические радиаторы. Перечислим самых крупных и известных покупателей. Это такие компании, как Sira (Италия), Royal (Италия), Rifar (Российская Федерация), Tenrad (Германия).

Как видите, в чем-то все они похожи, но все же отличаются разными особенностями. Какой выбрать — решать вам. Все зависит от ваших вкусовых предпочтений.

На что обращать внимание при покупке биметаллического радиатора?

С различными техническими характеристиками, дизайном и прочими подсказками разобрался. Теперь конкретно обратим внимание на то, на что следует обратить внимание при покупке биметаллических радиаторов. Это очень важный момент, который позволит вам не покупать некачественный товар и лишний раз не потерять деньги.

Вот моменты, на что именно стоит обратить внимание:

• Конструкция аккумулятора.Это очень важно, так как конструкция зависит как от сложности монтажа, так и от передачи тепла от радиатора в будущем. Также возможность добавлять или удалять разделы.

• Расстояние между осями. Стандартные значения — 35 и 50 сантиметров. Если нужно больше-меньше, то естественно можно найти варианты с разными нестандартными значениями. Но их сложно найти.

• Внешний дизайн радиатора. Биметаллические радиаторы предназначены для крепления на ровных поверхностях.Но если у вас могут возникнуть проблемы при установке (или вам просто нужно какое-то нестандартное решение), то современный рынок может предложить разные нестандартные решения. Как правило, такая пара точно есть в наличии практически у каждого производителя.

• Технические характеристики. Этот пункт понятен. О нем мы говорили выше. Обращать внимание на технические характеристики всегда стоит. Ведь ошибиться с выбором очень легко и, например, неправильно выбрать радиатор по размерам относительно метража отапливаемого помещения.Или ошиблись с мощностью и не получили хорошего теплоотвода. Всегда помните о математической формуле, которую мы дали.

Как показывает практика, биметаллический радиатор выделяет примерно столько же тепла, что и чугунный аналог. Этот показатель колеблется в районе 150-180 Вт. Подробности об этом написаны в паспорте конкретной модели. Мы снова возьмем для примера несколько самых известных производителей, о которых шла речь выше, и составим небольшую таблицу с параметрами теплопередачи.

Обязательно говорите, что чем выше показатель, тем лучше будет теплоотдача, поэтому всегда следует выбирать модели с более высокими показателями. Откровенно говоря — чем выше ставка, тем теплее будет в квартире в отопительный сезон.

Что лучше — массивные или секционные биметаллические радиаторы?

Однозначного ответа на этот вопрос нет. Твердые биметаллические радиаторы состоят из «твердой» сердцевины, обернутой оболочкой, а секционные, как мы уже знаем, состоят из множества секций.

Биметаллические секционные радиаторы следует брать в том случае, если для вас важны следующие вещи:

• Высокая скорость охлаждения и нагрева.

• Возможность подключения к системе отопления любыми трубами.

• Регулирование мощности теплопередачи за счет удаления или добавления секций.

• Небольшой вес, что приятно при установке.

Цельнотянутые биметаллические радиаторы следует выбирать по следующим причинам:

• Выдерживают давление во много раз больше секционного.

• Меньше подвержены коррозии (которая возникает в не отопительный сезон)

• Обладают большей герметичностью.

• Нанести механическое повреждение очень сложно.

Мастера советуют выбирать твердые радиаторы. Это как раз в том случае, если вы собираетесь проводить установку в домашних условиях. Секционные хорошо подходят для офисных и других общественных помещений. В домашних условиях важны прочность и долговечность. Не хотите нечаянно затопить соседей или постоянно ремонтировать отопительную систему?

В заключение этой объемной статьи подведем некоторые итоги. Мы рассмотрели положительные и отрицательные стороны биметаллических радиаторов. Мы научились правильно рассчитывать количество секций, чтобы добиться грамотной теплоотдачи. Мы обратили внимание на схему установки и подключения последнего. Не обошли стороной вопросы дизайна, размеров, нюансов при выборе и прочего. Как видно из вышесказанного, грамотный выбор биметаллических радиаторов отопления — еще одна задача, к решению которой нужно подойти со всей строгостью. Ведь это одна из тех вещей, которые сделают ваш дом комфортным даже в самые холодные месяцы, а потому не стоит пренебрегать всеми советами, которые мы перечислили.Если вы будете соблюдать все вышеперечисленное, это доставит радость и сэкономит бюджет вашей семье на долгие десятилетия. Согреться!

Долгие годы вопроса о выборе радиатора вообще не стояло, потому что кроме чугунной «гармошки» других радиаторов просто не было.

Сегодня рынок наводнен новыми моделями и разными производителями.

Конструкция конвекторов постоянно совершенствуется, добавляются новые материалы и комбинации материалов.

Биметаллические батареи стали «золотым стандартом» в своем секторе.Они объединили в себе достоинства двух металлов и успешно применяются домовладельцами.

Что такое «биметаллические радиаторы»? Технические характеристики, особенности конструкции и помощь в выборе.

Металлы, которые чаще всего используются для изготовления биметаллических радиаторов, — это сталь и алюминий.

Слабым местом стали является низкая теплоотдача. Алюминий недолговечен из-за повышенной чувствительности к коррозионным процессам.

Используя эти металлы вместе, разработчики добились того, чтобы их радиаторы имели высокую теплоотдачу, выдерживали высокое давление и были более долговечными.

Конструкция отдельной секции такого радиатора представляет собой стальную основу из двух горизонтальных трубок, соединенных тонкой вертикальной стойкой. Трубки имеют резьбу (с одной стороны слева, с другой стороны справа) для соединения секций аккумулятора.

Охлаждающая жидкость контактирует только с этой сталью внутри. Затем тепло передается алюминиевому теплообменнику, который распределяет тепло по комнате. Внешний алюминиевый слой имеет сложную структуру и продуманную схему движения воздуха.

Другой вариант биметаллических радиаторов — медь с алюминием. В отличие от первого они не секционные, а цельные.

Внутри алюминиевого корпуса находится медная катушка. Внутренняя поверхность медных труб гладкая, мало вызывает коррозию и может использоваться с любой охлаждающей жидкостью.

С сердечником из нержавейки АКБ не страшен и полный разряд воды.

Установка биметаллических радиаторов ничем не отличается от установки любых других аккумуляторов.Рекомендации по установке в СНиП 3.05.01-85

Технические характеристики

Биметаллические радиаторы отопления — что лучше выбрать? Вот пять основных параметров радиаторов:

1. Теплопередача или мощность.
2. Рабочее давление.
3. Размеры.
4. Вместимость одной секции.
5. Температура охлаждающей жидкости.

Теперь разберемся поподробнее.

1. Теплопередача / мощность . Он характеризует количество тепла, которое отдает одна секция батареи.Измеряется в ваттах. Биметаллические радиаторы имеют неплохие характеристики — в районе 190 — 200 Вт. Производитель указывает данные, полученные в ходе теста.
2. Давление. Какую нагрузку, не ломаясь, выдержит аккумулятор. Указано в техническом паспорте. Есть рабочее давление, испытательное и разрушающее, т.е. критическое. Измеряется в атмосферах или мегапаскалях. Для биметаллических батарей рабочее давление колеблется в пределах 15-40 атм., Или 1,5-4 МПа.
3. Размеры. Включает ширину, высоту, глубину одной секции, вес и межосевое расстояние. Вес радиатора не влияет на его работоспособность, но легче установить легкие батареи. Расстояние от центра впуска до центра выходного коллектора — это межцентровое расстояние. Важно знать, что переделывать трубы системы отопления не придется. Например, 560х80х100 мм. 3кг., 500мм (самый распространенный показатель).
4. Вместимость одной секции. Сколько воды или другого теплоносителя помещается в одну секцию. Чем больше емкость — тем больше площадь теплоотдачи. Кроме того, более узкие части аккумулятора менее устойчивы к скачкам давления.
5. Температура охлаждающей жидкости. Вода какой температуры не повредит аккумулятор. Индикатор может включать pH. Например, 130 0 С, pH — 8,3-9,5.

Любые биметаллические батареи достаточно легкие, чтобы их можно было повесить даже на гипсокартон.

Как выбрать

При выборе радиатора нужно учитывать некоторые параметры устройства и производить несложные расчеты.

Для отопления в частном доме подойдут радиаторы с любым минимальным давлением.

Для централизованного отопления стоит покупать батареи с максимальным давлением. т.к. в системах часто бывают скачки и падения, а в начале отопительного сезона при проверке в трубы подается вода под давлением, превышающим обычное давление более 1 атм.

Российские производители скромно поставили себе аккумуляторы на 16 атм. Но выдерживают давление и в три раза превышают этот показатель.

А вообще желательно, чтобы показатель давления в системе был на 1-2 атм. Меньше рабочего давления радиатора.

Нужно знать, что будет заливаться в радиатор. Если у вас есть центральное отопление, узнайте качество воды и температуру.

Высота подбирается индивидуально на месте.Как правило, от пола на нужном расстоянии от подоконников. Оптимальный вариант:

• От стены — 3 см;
• От пола и подоконника — 10см.

Хотя есть модели, вписанные в интерьер совершенно необычным образом: как обрамление большого вазона цветами, так и в виде занавесок по всей высоте стены.

Батареи могут быть с верхним и нижним подключением. Последние иногда стоят дороже, в связи с тем, что на них удобнее устанавливать термостатический вентиль.

Ищите симметричные модели (верх с низом; задняя и передняя). Их легче монтировать, можно поворачивать и крутить. И даже если какая-то деталь случайно поцарапана, ее можно просто повернуть к стене.

Рассчитать количество секций

Формула расчета количества секций биметаллических радиаторов отопления: N = P x (100: ТО).

• N — количество секций;
• P — площадь помещения;
• ТО — Секция теплопередачи.

Допустим, у нас есть комната в 18 м 2 Расчет будет выглядеть так:

N = 18 x (100: 200 Вт).

Получается 9 разделов.

Преимущества и недостатки

Преимуществ у биметаллических радиаторов много:

• Устойчивость к давлению.
• Устойчив к гидроударам.
• Возможность установки в квартире и доме.
• Высокая теплоотдача.
• Прочность.
• Гладкая внутренняя поверхность.
• Совместимость с трубами из любых материалов.
• Секционная конструкция позволяет набрать аккумулятор нужного размера.
• Защитное покрытие, исключающее необходимость окраски аккумуляторов.
• Богатый выбор дизайнерских решений.

Стыковка между сталью более надежна, чем стыковка из алюминия.

Шуршание воды, часто сопровождающее работу радиаторов отопления, присутствует в биметаллических моделях только на этапе нагрева. В дальнейшем устройство работает бесшумно.

Если вода течет по трубам медленно, в радиаторах неизбежно будут скапливаться отложения и мусор. Биметаллические радиаторы можно разбирать, а значит, чистить.

Недостатки:

• Плохо переносит воздух в охлаждающей жидкости;
• И главное — цена. Биметаллические радиаторы отопления дороже любых других (стоимость одной секции от 450 до 700 рублей).

Есть еще «слабое место» — межсекционные стыки.После длительного использования необходимо заменить прокладки.

Батареи в современном доме — неотъемлемая часть системы отопления. Но чтобы отопление было эффективным, необходимо правильно подобрать радиаторы. Технические характеристики биметаллических радиаторов отопления положительны, в связи с чем пользуются большой популярностью. Этот вид радиаторов получил свое название из-за двухслойных стенок, которые состоят из двух разных металлов. Но сегодня на рынке появляется все больше новых моделей биметаллических радиаторов, характеристики которых все больше улучшаются.

Рис. 1

Технические характеристики

Следует отметить основные характеристики биметаллических отопительных приборов, их можно разделить на несколько основных пунктов:

• Тепловая мощность этого радиатора довольно большая, а именно порядка 100-190 Вт. . Алюминиевая оболочка обладает хорошей теплоотдачей.
• Давление в радиаторе. Рабочее давление биметаллических радиаторов может достигать 40 атм. Это связано с прочной конструкцией, то есть стальным сердечником.Чтобы произошел разрыв этой активной зоны, давление должно быть на уровне 90 атм. Можно сделать вывод, что биметаллический радиатор отопления, напорные характеристики которого достаточно велики, может работать и в экстремальных ситуациях, а именно с гидроударом.
• Температурный режим. Этот показатель может достигать 1000С и более.
• Биметаллический аккумулятор обладает высокой устойчивостью к коррозионным процессам. По этому параметру наиболее эффективны устройства с сердечником из нержавеющей стали.
• Важной характеристикой биметаллических радиаторов отопления является их эстетичный внешний вид. По своей форме и передней панели радиаторы подойдут к любому интерьеру.

Надежность и эффективность — главные характеристики биметаллических устройств.

Но следует учитывать, что эти качества в полной мере присущи продукции известных производителей, зарекомендовавших себя на рынке. Например, Global Style (Италия), Sira (Италия), Rifar (Россия), Royal thermo (Италия).Такие производители, как правило, дают гарантию на отопительные приборы 10-15 лет. Радиаторы известных производителей отличаются не только высоким качеством, но и элегантным внешним видом и небольшими параметрами.

Прибор

Комплект биметаллического радиатора отопления двухслойный:

• Внутренний слой представляет собой стальной сердечник, состоящий из верхнего и нижнего коллектора, имеющий Н-образную форму (рис. 2). Коллекторы соединены тепловой трубкой — именно по этой трубе течет теплоноситель.Внутренняя металлическая конструкция идеально подходит для системы отопления, то есть хорошо держит давление.
• Наружный слой представляет собой декоративную оболочку, которая состоит из нескольких пластин (в виде секций) или в виде сплошной панели (рис. 2).

Рис. 2 Биметаллическая конструкция
радиатор

Секционная конструкция биметаллического отопительного прибора имеет внутри герметичные крепления. Такая конструкция имеет существенное преимущество: радиатор можно увеличивать (увеличивать) или уменьшать.

Тепловые характеристики биметаллического устройства также находятся в материалах изготовления. Есть 2 типа:

• Медь и алюминий. Этот тип радиатора имеет довольно хорошие характеристики. Медь обладает высокой теплопроводностью, не поддается коррозионным процессам. Также это устройство обладает большой мощностью.
• Сталь и алюминий. Этот вариант изготовления радиаторов может быть без сердечника в виде труб, а просто со стальными каналами.Этот вариант имеет больший отвод тепла. И в этом дизайне нет никаких препятствий.

Биметаллические радиаторы оснащены каналами с малым поперечным диаметром. Это означает, что требуется небольшое количество охлаждающей жидкости. Это весомый плюс для эффективной работы системы отопления, так как функции термостата будут выполняться молниеносно. Технология создания отопительных приборов биметаллического типа довольно сложна. Это литье выполняется под высоким давлением.А также некоторые модели изготавливаются с помощью точечной сварки.

Радиаторы биметаллические, то есть секции соединяются резьбовыми штуцерами, а также сваркой. Сварочный шов выдерживает большее давление в системе отопления и температуру. В сварочных моделях температура достигает 1350С, а в ниппельных — 1100С.

Недостатки оборудования

Характеристики биметаллических радиаторов имеют ряд недостатков. А именно:

• Главный минус — высокая цена данного товара.Биметаллические батареи значительно дороже чугунных.
• Часто биметаллические модели поддаются коррозионным процессам при наличии воздуха в системе, например, когда в многоэтажных домах сливают воду из системы в неотопительный сезон или при авариях и ремонтах. А также прогрессирует коррозия, если в качестве теплоносителя использовать антифриз.
• К недостаткам можно отнести малое проходное сечение коллекторных форсунок.

Выбор

Чтобы правильно выбрать биметаллический радиатор, технические характеристики которого подходят индивидуальной системе отопления, необходимо учесть несколько факторов.Обязательно нужно знать размер (диаметр) трубопровода, который подключается к аккумулятору.

Также важно произвести расчет и решить, какая теплопередача (мощность) необходима. Здесь нужно учитывать площадь комнаты. Перед покупкой столь дорогой части системы отопления нужно внимательно изучить и определиться с материалом, из которого изготовлены радиаторы. То есть прочность материала и конструкция устройства. Это связано с давлением в системе.

Что касается эстетического вида, то это тоже немаловажно. Вы можете выбрать цвет и форму, которые лучше всего подходят интерьеру дома / квартиры. При выборе биметаллического радиатора отопления характеристики параметров должны соответствовать нормам пожарной безопасности. Итак, расстояние от окна до пола должно быть 15 см.

Межосевое расстояние (рис. 3) — это размер радиатора, который измеряется между верхним и нижним коллектором. Расстояние между центрами варьируется от 20 до 80 см.Большие значения подходят только для помещений с соответствующими размерами или интерьером.

Есть и другие расчеты, например, высота, ширина и глубина аккумуляторной секции (рис. 3). Высота — это величина, которая обычно на 8-10 см больше межосевого расстояния. Ширина секции устройства у каждого производителя может быть разной, но, как правило, она составляет около 8 см. Глубина разреза обычно колеблется от 8-10 см. Но он может быть меньше, если устройство будет иметь большую высоту.

Рис. 3

Выбор тепловой мощности

Технические характеристики биметаллического радиатора соответствуют друг другу, а именно эта тепловая мощность (Вт) и межосевое расстояние:

• 100 Вт — 20 см;
• 100-145 Вт — 30 см;
• 120-140 Вт — 35 см;
• 179-200 Вт — 50 см.

Благодаря данной технической спецификации вы сможете узнать, сколько секций той или иной модели радиатора вам необходимо приобрести.

Рис. Четыре биметаллических радиатора разных типоразмеров

Плата

Так как стоимость этих отопительных приборов достаточно велика, важно правильно рассчитать количество необходимых секций, чтобы не переплачивать.

Для этого расчета вам понадобится следующая информация:

• Площадь помещения (м2) — S;
• Мощность одной секции конкретной модели радиатора составляет Н;

Таким образом, формула выглядит так: (S * 100) / N = количество секций (единиц).

Например, комната — 15 м2, а мощность одной секции аккумулятора составляет 160 Вт. Расчет: (15 * 100) / 160 = 9,3.

Чтобы округлить полученное число нужно в большую величину, то есть получается, что по этим параметрам нужно 10 секций биметаллического нагревательного прибора. Но также следует учитывать количество окон в комнате, если их больше одного, то следует добавить 1-2 секции. Лучше, конечно, обратиться к квалифицированным специалистам, которые сделают правильный расчет с учетом всех технических параметров и теплопотерь дома.

В свое время выбор аккумуляторов не был просто ограничен — он отсутствовал. Выпускаются только, за отсутствием альтернатив считаются самыми надежными и красивыми (особенно если их покрасить в нестандартный цвет). С появлением радиаторов выяснилось — есть более прочные модели.

Релиз стал еще одним открытием — батарейки могут быть легкими и эстетичными. Изобретение двухкомпонентных нагревательных устройств доказало, что все преимущества можно объединить в единое целое.

Конструктивно — это трубопровод стальной в алюминиевой оболочке (ребрах) . В этой «двойственности» и заключается их главное преимущество.

Сочетание присущей стали прочности и инертности к химическим реагентам с увеличенной номинальной мощностью алюминия привело к созданию легких, эстетичных, прочных, быстро нагретых воздушных устройств.

Биметаллические радиаторы бывают двух типов:

По технологии изготовления, помимо полноценных радиаторов, полностью сделанных на стали, существуют также так называемые псевдо или полуметаллические модели .Их армируют только стальными трубками, расположенными в вертикальных каналах.

Псевдометаллические батареи легче, дешевле, но не отличаются долгим сроком службы, надежностью и долговечностью этого биметалла.

Опции

Выбирать биметаллические радиаторы отопления следует по техническим характеристикам, которые мы подробно расскажем в этом подразделе.

Давление

В среднем биметаллическое оборудование способно выдержать до 35-40 , а отдельные образцы, в частности, монолитные модели — до 100 атмосфер.

Для систем отопления в частных домах достаточно и невысоких в 16-20 атмосфер . Более высокие значения оптимальны для централизованных, так как есть риск перепадов давления.

Теплопередача

Коэффициент теплоотдачи двухкомпонентных радиаторов увеличивается за счет закрученного воздушного потока, который создается за счет продуманной конструкции формы ребер. Точно рассчитанный шаг создает хорошее сцепление с воздухом . В характеристиках секционных радиаторов по умолчанию указана мощность одной секции.

Размеры

Основная часть изделий имеет стандартные габариты. Самый популярный с межосевым расстоянием 500 и 350 мм . Общая высота рассчитывается по формуле «межосевое расстояние плюс восемьдесят».

Так как межосевое расстояние эквивалентно только отрезку между центрами коллекторов, то к нему прибавляется высота остальных элементов, равная 80 мм .

Некоторые производители выпускают радиаторы с нестандартными значениями — 200 (Русский Рифар, Английский Bilux, Итальянский Sira), 800 мм (Sira).

Температура

При небольших объемах теплоносителя (150 — 380 мл на секцию) биметаллическое оборудование нагревается всего за несколько минут и способно выдерживать температуру охлаждающей жидкости до 130 ° .

Сложность монтажа и долговечность

Установка максимально простая . Никакого специального оборудования или профессиональных знаний не требуется. Все необходимые детали входят в комплект.

Большинство производителей скромно заявляют о сроке службы биметаллических аккумуляторов на уровне 10-15 лет, но реально при правильной эксплуатации они могут прослужить до 20-25 лет и даже дольше.

Преимущества перед другими типами

Объективный обзор показывает, что биметаллическое оборудование имеет плюсов при минимальном количестве минусов .

• Высокая мощность . По сравнению с биметаллическими батареями теплопередача выше как минимум в три раза.
• Малый вес . Только алюминий легче биметалла.
• Нет внутренних депозитов . Гладкие стальные стены не задерживают ил и прочий мусор, чем не могут похвастаться чугунные радиаторы.
• Прочность . Модели из чугуна и чистого алюминия не выдерживают гидроудара такой прочности, на которую рассчитан стальной сердечник биметаллических устройств.
• Прочность . Инертность к химическим веществам и качество охлаждающей жидкости увеличивает срок службы биметалла. Алюминий такими свойствами не обладает.
• Коррозионная стойкость . Этому показателю не могут соответствовать ни чугун, ни алюминий.
• Малый объем теплоносителя .В радиаторах из других металлов вода циркулирует в десять раз больше, а значит, они нагреваются намного медленнее.

недостатки

Из технологических недостатков, если не учитывать относительно высокую стоимость, их всего два:

• Если мощность номинальная, то второй коэффициент теплоотдачи больше. Следовательно, в случаях , когда основным критерием выбора является суммарный тепловой поток, лучшим вариантом будет алюминий .
• не так долго согревает, остывает чуть быстрее .

Из представленных в продаже биметаллических изделий они обладают наиболее оптимальными характеристиками как для индивидуальных, так и для централизованных систем отопления. Они вобрали в себя лучшее, что есть в батареях из других металлов.

Небольшие проблемы, которые могут возникнуть во время работы, чаще связаны с ошибками при установке или производственными дефектами. Во избежание неприятностей не покупайте продукцию неизвестных производителей даже по самым привлекательным ценам.

Отопительные батареи от производителя Sira подходят для установки в помещениях различного назначения, которые могут быть общественными или жилыми. Производитель этого оборудования находится в Италии, и среди другой продукции, которую он производит, можно выделить биметаллические радиаторы Sira.

При их производстве используются технологии, обеспечивающие эффективную работу оборудования при невысокой стоимости. Описанные устройства отличаются высокой теплоотдачей, способны обеспечить надежность ТЭНа и устойчивы к скачкам давления.

Отзывы о радиаторах

Если вы решили рассмотреть биметаллические радиаторы Sira, то примером может служить модель марки BI POWER H.500. Это секционный продукт, который, по мнению потребителей, отличается доступной ценой, привлекательным внешним видом и хорошей теплоотдачей. Еще один отличный вариант, по мнению покупателей, — GLADIATOR, который имеет высоту 500 мм. Стоимость такого радиатора Sira, отзывы о котором следует читать, оптимальна, а тепловыделение выше по сравнению с аналогичными моделями других производителей.

Поставщик дает на свою продукцию 15-летнюю гарантию, в течение которой радиатор не протечет, и если это произойдет, производитель будет готов заменить товар. По словам владельцев квартир и домов, которые уже приобрели радиаторы «Гладиатор», можно утверждать, что они имеют необычный внешний вид и отличное качество. В целом, RS 500 Bimetal — это аккумулятор премиум-класса, изготовленный по запатентованной технологии.

Наружная оболочка сделана из алюминия, а сердечник — из стали.Обладает высокой устойчивостью к различным воздействиям. Это должно включать некачественную охлаждающую жидкость. Начинка надежно защищена алюминиевым корпусом от негативных воздействий, кроме того, биметаллическая конструкция способствует эффективному процессу теплообмена, который пользуется большой популярностью у потребителей. Биметаллические радиаторы Sira хороши еще и тем, что их рабочее давление достигает 40 бар. Такие показатели не свойственны ни одному продукту от конкурентов. Представленные на рынке серии (RS Bimetal, Gladiator и Bi Power) объединяют высокое качество, экономичность, современный дизайн, безопасность и надежность.

Потребители особо подчеркивают, что аккумулятор не имеет острых краев, что немаловажно, когда в семье есть дети. Купить аккумулятор можно, ограничив количество секций от 4 до 10. Модельный ряд достаточно широк, поэтому потребителям нравится, что оборудование можно подобрать практически на любую высоту подоконника.

Performance Reviews

Потребители, которые уже успели насладиться описанными качествами радиатора, отмечают, что после установки батарей зимой в комнате становится намного теплее, чем раньше.При замене стальных батарей средняя температура становится выше. Кроме того, по мнению покупателей, интерьер помещения можно сделать более привлекательным. Количество секций одновременно может быть меньше, но объем отдаваемого тепла будет в 2 раза больше.

Радиаторы Sira, по словам владельцев недвижимости, можно заменить, когда есть необходимость избавиться от старых чугунных аккумуляторов. Если вы хотите, чтобы оборудование прослужило как можно дольше, то описанный вариант станет лучшим решением.Устройства, по мнению потребителей, соответствуют всем требованиям. Они обладают хорошей теплоотдачей и имеют качественное покрытие, которое надежно держится, даже когда внутри вода имеет высокую температуру. Радиаторы Sira работают, как показывает практика, без нареканий.

Отзывы о том, почему стоит выбрать биметаллические радиаторы

Биметаллические изделия для отопления помещений — гордость компании. Технология предполагает использование двух металлов, которые практически никогда не сочетаются. Они стали одним устройством и оказались очень популярными.

Внутри — сталь, которая контактирует с охлаждающей жидкостью и передает тепло алюминиевому корпусу. В результате можно получить устройство, которое, по мнению потребителей, надежно защищено от щелочи и коррозии. Покупателям нравится, что описываемое оборудование эффективно обогревает помещение, при этом прибор очень удобен в использовании и имеет небольшой вес.

Радиаторы Sira имеют еще одну важную особенность, которая выражается в долговечности. По сравнению с другими компаниями, у описываемого поставщика достаточно длительная гарантия.Потребители подчеркивают, что другие поставщики обычно предоставляют десятилетнюю гарантию.

Технические характеристики модели R. S. 300 BIMETALL

У данной модели оборудования высота секции 372 мм. Что касается ширины, то она составляет 80 мм, а глубина — 95 мм. Эти параметры позволяют установку батарей в помещениях с небольшими размерами подоконника.

Устройство теплопередачи 142 Вт. Что касается подключения к системе, важно учитывать кислотность теплоносителя, которая может варьироваться от 6.От 5 до 9 pH. Температура не должна превышать 110 ° C. Межосевое расстояние 300 мм. Этот радиатор Sira окрашен порошковой эмалью, которую называют псевдокерамикой. Одну секцию можно купить за 750 руб.

Характеристики моделей R. S. 500 и 800

Самая продаваемая модель описываемой серии — R. S. 500. Имеет стандартные параметры, позволяющие установить оборудование в любых помещениях. При этом пространство будет полностью нагрето, и устройство не займет лишнего места.

Высота радиатора 578 мм. Одна секция обеспечивает теплопередачу в пределах 199 Вт. Что касается расстояния между секциями, то оно написано в маркировке и составляет 500 мм. За один раздел придется заплатить 720 руб. минимум. Если вас интересуют другие технические параметры, они остаются такими же, как и у описанного выше устройства.

Отопительная батарея R. S. 800 не занимает много места по ширине. Высота одной секции 880 мм, тепловая мощность 280 Вт.Межосевое расстояние 800 мм. За один раздел нужно заплатить 1200 руб.

Характеристики радиатора серии «Гладиатор»

Модель Gladiator 200 является бюджетной, так как имеет низкие технические характеристики по сравнению с другими сериями. Одна секция имеет мощность 92 Вт. Высота и глубина 275 и 80 мм соответственно. Расстояние между центрами ясно из названия.

Максимальное рабочее давление немного ниже и равно 30 атмосфер. Внешний вид моделей этой серии отличается более интересным дизайном.Верхняя часть плавно переходит в лепестки, которые играют роль декора и являются вспомогательным средством для улучшения теплоотдачи. Такая батарея отопления обойдется вам в 530 рублей.

Характеристики радиаторов «Гладиатор 350»

Высота первой из этих моделей 423 мм. Расстояние между осями 350 мм. Каждая секция способна обеспечить теплопередачу в пределах 142 Вт. Во всем остальном радиатор практически такой же, как у «Гладиатора 200».Даже стоимость этих моделей идентична и составляет 540 рублей.

Характеристики радиаторов «Gladiator 500»

Если вас заинтересовали радиаторы отопления Sira, то вам стоит присмотреться к модели Gladiator 500. Его можно назвать самым популярным среди разных слоев населения России. Это связано с универсальностью параметров, высоким качеством и доступной стоимостью. Высота достигает 573 мм, а межосевое расстояние эквивалентно 500 мм.Одна секция имеет мощность в пределах 185 Вт. Купить этот аккумулятор можно по демократичной цене, которая составляет 550 рублей. за один раздел.

Технические характеристики Sira Concurrent

Данная серия является новейшей, поэтому представлена ​​только одной моделью — Concurrent 500. Она вобрала в себя лучшие качества и дизайнерские решения. Изделие имеет интересный дизайн и ребристую боковую структуру.

Ветви разной длины. Таким образом, секции радиатора отопления выглядят привлекательно и необычно, а также обеспечивают дополнительную теплоотдачу.Высота достигает 565 мм, а глубина — 80 мм. Теплоотдача на секцию — 190 Вт. По остальным параметрам модель соответствует радиаторам Sira RS.

Заключение

Биметаллические радиаторы в последнее время становятся все более популярными. Они хороши тем, что их можно использовать в системах отопления с агрессивной водой. Когда приходит время менять старые стальные и чугунные батареи, появляется возможность подумать, какие радиаторы из какого материала приобрести.Довольно много положительных особенностей имеют биметаллические изделия, которые подбираются по мощности, теплопередаче и способности выдерживать определенное давление.

Радиаторов. Виды и характеристики. | Отопление

Наверное, каждый хоть раз в жизни испытал ни с чем не сравнимую радость — покупку собственного дома. И естественно, что каждому хочется сделать свой дом красивым, комфортным, теплым и уютным. Ведь дом — это главное, что нужно человеку, не зря все мы помним теплоту жизни <>, палату, в которой потом живем.Сюда приезжаем после напряженного дня, отдыхаем от жизненных неурядиц и неприятностей, там подрастают, а дети ждут любимого.

Главное требование к жилью не изменилось со времен каменного века и первых пещерных поселений. В доме должно быть тепло. Сегодня погреться у костра или полежать в печи — удел туристов и жителей бесперспективных деревень. Большинство из нас полностью зависит от системы более или менее центрального отопления.

Частые отключения и сбои в системе отопления могут превратить даже очень холодную зиму в кошмар. Падение температуры в гостиной ниже + 15 ° C; C быстро приравнял бы вас к людям Крайнего Севера. Однако причиной страданий могут быть не только капризы государственных служб. В чем-то виноваты только они сами. Тщательно выбирайте обогреватели горожане. Осторожный!

Затеивая рассказывает о возможностях различных отопительных систем и приборов, предоставляемых современным рынком, впервые определенных в терминах и концепциях.Нагрев тревожных мыслей требует точности.

Отопление дома (квартиры) может быть местным и центральным. По схеме системы отопления делятся на зависимые и независимые, а по способу нагрева циркуляция горячей воды бывает искусственной и естественной.

Хладагент по трубам попадает в помещение, где тепло должно выделять окружающую атмосферу. Процесс теплового излучения по-научному называется излучением.Именно поэтому всем знакомое название устройства и радиатор. Он сконструирован таким образом, что нагретый внутри него контактирует с воздухом по максимально возможной площади поверхности. Именно поэтому такие радиаторы иногда имеют причудливую форму. Среди множества подвидов радиаторных найдено племя:

.

• оребренные трубы
• нагревательные панели
• Радиаторы секционные и панельные
• конвекторы
• Регистры гладкие трубчатые
• полотенце

Рассмотрим первым делом знакомую всем нам железную гармошку под окнами.

Ваш любимый утюг Радиатор

Чугунный радиатор — наш традиционный обогреватель. В нынешнем виде почти без изменений он производился более 100 лет. Для него было построено множество заводов по всей стране. Даже есть несколько Радиаторских улиц, полностью заселеннных сотрудниками предприятия.

«Радиаторы чугунные столбчатого типа» почитаются в народе как самый прочный и долговечный обогреватель. Чугун равномерно излучает тепло, долго сохраняет его и отличается высокой устойчивостью к коррозии.

На недавней конференции специалистов по отоплению и вентиляции (АВОК).

Радиаторы чугунные выпускаем двухколонными секциями. Сантехнические услуги легко собрать из гармошки любой длины. Помимо заводов-производителей поставляют готовые радиаторы, в устройстве 7-8 секций.Самая распространенная модель — радиатор МС-140 — может работать при рабочем давлении теплоносителя до 8 Ам, а все остальные радиаторы — 6 А.

С огромной задержкой реакции на изменения в конструкции модели фабрики наконец начали производить радиаторы, подходящие по размеру для современного дома. Если раньше для установки Чугунина в панельном доме приходилось уменьшать или увеличивать окно помещения, то теперь можно легко выбрать требуемые размеры от 300 до 700 мм по высоте, а по глубине от 90 до 140 мм.

Одной из «пациентов» проблем бытовых радиаторов является их внешний вид. Ведь важны не только технические характеристики инструмента, но и то, насколько гармонично и созвучно стилю всего дома они выглядят. И выглядят они ужасно. Поэтому по большей части уважая функцию чугунных горшков, арендаторы стараются убрать из поля зрения позор советского дизайна. Радиаторы скрывают, насколько обезумевший родственник. И погонять нельзя, и гостей не покажут.В ход идут шторы, ширмы и всякие декоративные решетки.

Между тем всегда славился художественным кастингом. В интерьере дореволюционных построек встречаются причудливые скульптуры когтистых лап, красивое женское тело, нежные цветочные узоры. И все это — железо. И было тепло! При нынешней любви к пышной мебели, молдингам, колоннам и прочим атрибутам полусветского комфорта просто непонятно, почему до сих пор никто не начал производить художественные радиаторы отопления.

Главный конкурент в железном радиаторостроении это конечно сталь. Стальной аккумулятор весит намного меньше, металл тоньше и, следовательно, нагревается устройство намного быстрее. Чтобы чугунный аккумулятор нагрелся до 40 ° C, температура воды в системе не должна быть ниже 60 ° C. На «круиз» минимум десять градусов будет только радиатор отопления и температура в помещении не повысится.

Стальные радиаторы представляют собой формованное изделие с верхним и нижним коллекторами и соединением их с вертикальным каналом.С двух сторон ребра соединены между собой перпендикулярно панелям, что позволит не только увеличить теплоотдачу, но и сформировать ровную поверхность. Благодаря этому пыль не скапливается в углах, и радиатор не нуждается в <> парандже, потому что не только выглядит вполне прилично, но даже с каким-то «высокопрофессиональным» шиком.

Радиаторы этого типа, конечно же, импортные и в основном импортируются из Европы. Наиболее широко используются инструменты Calidor, выпускаемые компанией Fondital, модели Mix от компании Global, Radus (Чехия) и IPS — продукция компании Pasotti.Несмотря на подозрения, что все эти итальянцы и даже чехи ничего не знают о зиме и капризах местных слесарей, названные марки проверены в Институте сантехники и рекомендованы к эксплуатации в условиях. Более того, некоторые опытные строительные фирмы (см. Статью «Вначале были Черновики» на стр. 12. — прим. Ред.) Прямо рекомендуют их как очень надежные и простые в использовании.

Левая — Алюминий в разрезе радиатор ТЕМПО-500, Справа — стальная панель радиатор фирмы SHAPPEE

Еще одна большая группа состоит из панельных радиаторов.На рынке существует ряд схожих по эстетике дизайна и близких по своим технико-экономическим характеристикам брендов, среди которых наиболее широко используются приборы отечественного производства производства предприятия Мосварт и радиаторы компаний Delonghi, Корадо-Радир, Purmo, Roca и другие. Из многообразия представленных на рынке моделей наибольшей популярностью пользуются радиаторы высотой 600 мм, так как они лучше всего помещаются в привычное для радиаторов место под подоконником. Модификации панельных радиаторов, представленные финской компанией Purmo, итальянские Korado и некоторые другие, более адаптированы к условиям эксплуатации.Их конструкция обеспечивает хорошее распределение потока теплого воздуха и предотвращает скопление пыли на стене и радиаторе. Это играет важную роль. Особенно при установке отопительных приборов в зданиях с высокими гигиеническими требованиями (детские учреждения, больницы и т. Д.).

Стальные панельные радиаторы рассчитаны на рабочее давление до 10 атмосфер и температуру до 150 ° C; C. Выпускают излучатели двух типов: RSV — столбчатые вертикальные каналы между верхним и нижним горизонтальными регистрами и PCT — горизонтальные каналы.Самыми дешевыми являются радиаторы серии 11К и радиаторы серии 22К имеют более высокую теплопроводность и компактность. По мнению специалистов, радиаторы этой серии являются наиболее эффективными и привлекательными с эстетической точки зрения. Двойное эмалевое покрытие для максимальной стойкости цвета. Комфортный и элегантный дизайн такой термосистемы отлично впишется в любой, самый неординарный интерьер. В заводской окраске используется широкая цветовая гамма, в том числе — хром, антрацит, золото.

Еще одна новинка — двойные металлические радиаторы.Биметаллическая технология считается самой <& gt ;. Advanced В этом радиаторе каждый металл использует свои преимущества: стальной сердечник обеспечивает прочность системы, а алюминиевые ребра - высокую теплоотдачу. Конструкторская документация допускает использование биметаллических радиаторов в системах с рабочим давлением до 10 атмосфер. Установка и размещение нагревательных элементов значительно сокращены за счет абсолютной симметрии и универсальности, а использование термостойких резиновых прокладок обеспечивает прочность связи между элементами.Эти радиаторы прошли проверку на прочность и сертифицированы НИИ сантехники. Специалисты подчеркнули их высокие энергосберегающие свойства биметаллических радиаторов. Цены варьируются от 16,50 до 22 у.е. е., в зависимости от технических характеристик.

Надеемся, что вы смогли немного помочь разобраться в типологии радиаторов и предложить ориентироваться в таблице сравнительных характеристик секционных радиаторов и панельных радиаторов. В следующем выпуске мы рассчитываем более подробно рассказать о наиболее популярных моделях, сравнить их технические характеристики и отзывы о добровольном и принудительном тестировании.И расскажут о страшных происшествиях с некачественными радиаторами и о печальных последствиях неправильного расчета режимов работы отопления. А пока напоминаем, что установка радиаторов должна производиться уполномоченным персоналом в полном соответствии со строительными нормами (СНиП). Так что в первую очередь специалист своего дела — сантехник. Учтите, что он вообще очень завидует тому, что считает своим пастбищем. Все равно без его услуг не обойтись — в установке придется отключать отопление.Кроме того, при покупке радиатора необходимо знать рабочее давление системы отопления — секрет в том, что ECD держит семь пломб.

Итак, даже если вы не доверяете слесарю Правительство возьмет новенький радиатор в свои невнимательные руки, как до сих пор его называют, поите и доставляя удовольствие. Спросите совета и дайте чаевые. Ремонтники пришли из ниоткуда и никуда не денутся, а угрюмо обиженный сантехник будет томиться в диспетчерской и все вспоминать. И как только вы позвоните ему …

Характеристики радиаторов

Столбчато-секционное

Бренд (страна происхождения) Модель Максимальное рабочее давление (AT) высота (мм) длина (мм) глубина (мм) Масса (кг) Мощность Гарантия Цена (руб.) МС-140 <Радикон> 9 588 108 140 87,0 560-1000 30 60 (Чехия) 6-9 300-900 80 80-140 11,70 580-2500 – 70-102 (Италия) 8 500 490-970 95 10,30-20,50 1182-2364 10 лет 69-138 (Италия) 6-9 590 80 95 16,9 580-2050 10 лет 110

Стальная панель

Бренд (страна происхождения) Модель Максимальное рабочее давление (AT) высота (мм) длина (мм) глубина (мм) Масса (кг) Мощность Гарантия Цена (руб.) <Мосварт> <Мосварт> 8-13 600 1000 108 41,9 2890 5 лет 67 (Финляндия)

Радиатор — обзор | Темы ScienceDirect

1 ВВЕДЕНИЕ

Излучатели черного тела используются в качестве эталонных источников для калибровки радиационных термометров и радиометров, поскольку их характеристики излучения можно рассчитать на основе фундаментальных физических законов.Однако сами излучатели черного тела должны быть тщательно исследованы, желательно экспериментально, чтобы определить, чем их излучение отличается от излучения идеального черного тела.

Имеющаяся литература по общему вопросу экспериментальной характеристики излучателей черного тела обширна. Однако существует лишь несколько обзоров по конкретным темам, например, раздел 12.9 в работе. [1], посвященный экспериментальной проверке результатов расчетов эффективной излучательной способности, и обзор [2], значительная часть которого посвящена современным методам экспериментального исследования высокотемпературных черных тел.

Для длины волны λ в среде спектральная яркость L _λ ( λ ), спектральная эффективная излучательная способность εe (λ, T0) и температура яркости T _S ( λ ) ) излучателя черного тела связаны следующими уравнениями:

(1) Lλ (λ) = εe (λ, T0) c1n − 2π − 1λ − 5 [exp (c2nλT0) −1] −1

и

(2) Lλ (λ) = c1n − 2π − 1λ − 5 [exp (c2nλTS (λ)) — 1] −1

Уравнение (2) может быть решено для T _S ( λ ), то есть

(3) TS (λ) = c2n − 1λ − 1 [ln (c1n2πλ5Lλ (λ) +1)] — 1

Здесь c ₁ и c ₂ — первые и 2-я радиационная постоянная соответственно [3] (см. также Приложение A к этой книге), n — показатель преломления окружающей среды, T ₀ температура изотермического излучателя черного тела или эталонная температура неизотермический (см. раздел 2 главы 5 в сопутствующем томе, Радиометрическое измерение температуры: I.Основы , Vol. 42 из этой серии).

Основными измеряемыми величинами искусственного черного тела являются спектральная яркость и яркость температуры, которые связаны уравнением (3). Если температура T ₀ абсолютно черного тела может быть измерена независимо от спектральной яркости и яркости температуры (например, с использованием одного из контактных методов) или назначена с использованием некоторой воспроизводимой процедуры, то уравнение (1) может использоваться для расчета спектральная эффективная излучательная способность.Для изотермической полости закон Кирхгофа [4] позволяет определить эффективную излучательную способность ε _e путем измерения коэффициента отражения ρ _e , поскольку

(4) εe = 1 − ρe

Методы рефлектометрического определения эффективных коэффициентов излучения чернотельных излучателей рассматриваются в разделе 2. Для использования уравнения (4) должны выполняться следующие условия: исследуемая полость должна быть непрозрачной и изотермической, а для измерения отражательной способности полость должна быть облучаться излучением с одинаковым состоянием поляризации, геометрией пучка и в той же среде (воздух, вакуум и т. д.)) как для желаемого измерения излучательной способности. Применение принципа взаимности Гельмгольца [5] позволяет использовать два подхода к рефлектометрическим измерениям направленной излучательной способности. Первый, рассмотренный в разделе 2.1, — это облучение резонатора коллимированным пучком и сбор отраженного от резонатора излучения в полусферический телесный угол. Следовательно, в этом случае измеряется направленно-полусферическое отражение. Второй, рассмотренный в разделе 2.2, — это использование равномерного полусферического облучения полости и сбор отраженного излучения вдоль заданного направления.В этом случае будет измеряться коэффициент отражения в полусферическом направлении. Согласно принципу взаимности Гельмгольца, эти две величины равны.

Как правило, рефлектометрические методы, применяемые для полостей, такие же, как и для плоских образцов. Однако рефлектометрические измерения полостей имеют специфические особенности, которые определяют конструкцию соответствующих измерительных устройств. Во-первых, уровень отраженного резонатором потока излучения крайне мал; обычно он составляет <0,01 падающего потока.Во-вторых, излучение, отраженное полостью, может существенно отличаться по угловому распределению от ламбертовского случая даже для полостей с ламбертовскими стенками. В-третьих, вся внутренняя поверхность полости участвует в многократных отражениях. Следовательно, отверстие в резонатор можно рассматривать как протяженный источник отраженного излучения. Наконец, для получения достаточно точных значений эффективной излучательной способности, ε _e , резонатора допустима относительно большая погрешность Δ ρ _e для измерения эффективного коэффициента отражения ρ _e , поскольку Δεe = Δρe = ρe (Δρe / ρe).Например, для измеренного коэффициента отражения 0,001 с неопределенностью Δρe / ρe, равной 10%, эквивалентная относительная неопределенность определения эффективной излучательной способности Δεe / εe составляет 0,01%. Отдельно рассматриваются методы и аппаратура, в которых используются источники лазерного и теплового излучения. Большинство этих методов требует использования стандарта отражательной способности.

Прямое радиометрическое измерение — единственный способ получить рабочие параметры абсолютно черного тела с минимумом допущений. Раздел 3 посвящен измерению спектральной яркости, спектральной эффективной излучательной способности и яркости черных тел.В первых двух подразделах рассматривается применение этих методов к высокотемпературным, средне- и низкотемпературным черным телам. Третий подраздел посвящен радиометрическим характеристикам излучателей черного тела в криовакуумных камерах в средах со средним и низким уровнем фона. Эти условия типичны для приложений дистанционного зондирования и обороны (мониторинг климата Земли, определение свойств земной поверхности и атмосферы, радиационного баланса, наведения, обнаружения и отслеживания ракет и т. Д.).

На сегодняшний день вычислительные методы остаются важным инструментом, когда экспериментальное определение характеристик черного тела затруднено или даже невозможно с использованием современных современных методов измерения. Кроме того, такие расчеты необходимы на этапе проектирования абсолютно черного тела. Надежный расчет должен быть основан на адекватной математической и физической модели переноса излучения в анализируемом черном теле (и часто в системе сбора излучения). Входные данные модели зависят от предположений, которые составляют основу вычислительного метода.Простейшие аналитические формулы для эффективной излучательной способности полости черного тела, полученные в рамках изотермической диффузной модели, требуют только знания геометрии и эмиттанса (или отражательной способности) стенки полости. Для более сложных моделей необходимо знать распределение температуры по излучающей поверхности, а также спектральные и угловые характеристики излучения, испускаемого и отражаемого излучающей поверхностью. Эти вопросы рассматриваются в разделе 4.1. Раздел 4.2 посвящен измерениям распределений температуры. Измерение спектральной направленно-полусферической отражательной способности и функции распределения двунаправленной отражательной способности (BRDF) материалов, подходящих для изготовления абсолютно черного тела, обсуждается в разделах 4.3 и 4.4, соответственно. В разделе 4.5 рассматриваются измерения спектрального эмиттанса таких материалов. Раздел 5 следует с выводами.

Радиатор отопления Calgoni BRAVA PRO 500

Годовая экономия

Годовая экономия: 200 грн / 200 кВтч *

Годовой базовый план энергии для отопления 22,944 кВтч / год

Годовая энергия после замены Calgoni BRAVA PRO 500

Ваша годовая экономия

* Заявление об отказе от ответственности:

1.Включение технологий, оборудования и материалов в Выбор технологий основано исключительно на квалификации в соответствии с «Стандартами минимальных энергетических характеристик» IQ energy ** и не означает одобрения ЕБРР производителей или поставщиков этих продуктов. Несмотря на то, что были приложены все усилия для представления правильных и актуальных данных, ЕБРР не несет ответственности за точность представленных данных.

** Включенные технологии были оценены как обеспечивающие повышение энергоэффективности как минимум на 20% по сравнению со средним рыночным значением

2.Экономия рассчитана на ремонт среднего жилья или замену среднего оборудования в Украине. Фактическая экономия по индивидуальным проектам / оборудованию ремонта может отличаться от указанной экономии из-за конкретных климатических условий, размера жилища / оборудования, поведения потребителей и т. Д. Отображаемые меры по энергоэффективности влияют на счета отдельных домохозяйств (экономия) только в том случае, если доступен биллинг на основе потребления.

3. Несмотря на то, что мы предприняли разумные меры для применения актуальных цен на энергию при расчете экономии в гривнах, мы не несем ответственности за точность любых оценок экономии, указанных на этом Сайте.

4. Все цены, отображаемые в нашем Селекторе технологий, предоставлены поставщиками в качестве ориентировочных розничных цен и должны использоваться только в справочных целях. Фактические цены продавцов / розничных продавцов могут отличаться от цен на нашем веб-сайте по разным причинам, не зависящим от программы IQ energy. Программа IQ energy не несет ответственности за информацию о ценах на какой-либо конкретный продукт. Уточняйте у поставщиков актуальные цены на интересующие вас товары и технологии.

Семь основных типов датчиков температуры

Температура определяется как уровень энергии вещества, о котором можно судить по некоторым изменениям в этом веществе. Существует множество датчиков температуры, и у них есть одна общая черта: все они измеряют температуру, обнаруживая некоторые изменения в физических характеристиках.

Здесь будут обсуждаться семь основных типов датчиков температуры: термопары, резистивные температурные устройства (RTD, термисторы), инфракрасные излучатели, биметаллические устройства, устройства расширения жидкости, молекулярные устройства изменения состояния и кремниевые диоды.

Термопары

Термопары — это устройства измерения напряжения, которые показывают температуру путем измерения изменения напряжения. С повышением температуры выходное напряжение термопары возрастает — не обязательно линейно.

Часто термопара находится внутри металлического или керамического экрана, который защищает ее от воздействия различных сред. Термопары в металлической оболочке также доступны со многими типами внешнего покрытия, такими как тефлон, для беспроблемного использования в кислотах и ​​сильных щелочных растворах.

Терморезисторы

Терморезистивные устройства также бывают электрическими. Вместо того, чтобы использовать напряжение, как это делает термопара, они используют другую характеристику вещества, которая изменяется с температурой — ее сопротивление. Два типа резистивных устройств, с которыми мы имеем дело в OMEGA Engineering, Inc., в Стэмфорде, штат Коннектикут, — это металлические резистивные температурные устройства (RTD) и термисторы.

В целом RTD более линейны, чем термопары.Они увеличиваются в положительном направлении, причем сопротивление возрастает с повышением температуры. С другой стороны, термистор имеет совершенно иную конструкцию. Это чрезвычайно нелинейное полупроводниковое устройство, сопротивление которого будет уменьшаться при повышении температуры.

Инфракрасные датчики

Инфракрасные датчики — это бесконтактные датчики. Например, если вы без контакта поднесете типичный инфракрасный датчик к передней части стола, датчик сообщит вам температуру стола благодаря своему излучению — вероятно, 68 ° F при нормальной комнатной температуре.

При бесконтактном измерении ледяной воды он будет немного ниже 0 ° C из-за испарения, что немного снижает ожидаемые показания температуры.

Биметаллические устройства

Биметаллические устройства используют расширение металлов при нагревании. В этих устройствах два металла соединены вместе и механически связаны с указателем. При нагревании одна сторона биметаллической полосы расширяется больше, чем другая. А при правильном наведении на указатель отображается температура.

Преимущества биметаллических устройств — портативность и независимость от источника питания. Однако они обычно не так точны, как электрические устройства, и вы не можете легко записать значение температуры, как с электрическими устройствами, такими как термопары или RTD; но портативность — несомненное преимущество для правильного приложения.

Термометры

Термометры — это хорошо известные устройства для расширения жидкости. Вообще говоря, они бывают двух основных категорий: ртутного типа и органического, обычно красного, жидкого типа.Разница между ними заметна, потому что ртутные устройства имеют определенные ограничения, когда дело доходит до того, как их можно безопасно транспортировать или отправлять.

Например, ртуть считается загрязнителем окружающей среды, поэтому ее поломка может быть опасной. Обязательно ознакомьтесь с действующими ограничениями на воздушную перевозку ртутных продуктов перед отправкой.

Датчики изменения состояния

Датчики изменения состояния температуры измеряют именно это — изменение состояния материала, вызванное изменением температуры, например, переход от льда к воде, а затем к пару.Коммерчески доступные устройства этого типа имеют форму этикеток, гранул, мелков или лаков.

Например, этикетки можно использовать на конденсатоотводчиках. Когда ловушка требует регулировки, она нагревается; тогда белая точка на этикетке станет черной, указывая на повышение температуры. Точка остается черной, даже если температура нормализуется.

Наклейки с изменением состояния указывают температуру в ° F и ° C. В устройствах этого типа белая точка становится черной при превышении указанной температуры; и это необратимый датчик, который остается черным после изменения цвета.Этикетки температуры полезны, когда вам нужно подтверждение того, что температура не превышала определенный уровень, возможно, по техническим или юридическим причинам во время транспортировки. Поскольку устройства изменения состояния неэлектричны, как биметаллическая полоса, они имеют преимущество в определенных областях применения. Некоторые формы этого семейства сенсоров (лак, мелки) не меняют цвет; оставленные ими следы просто исчезают. Пеллетный вариант визуально деформируется или полностью тает.

Ограничения включают относительно низкое время отклика.Таким образом, если у вас наблюдается резкий скачок температуры, который быстро повышается, а затем быстро понижается, видимой реакции может не быть. Точность также не так высока, как у большинства других устройств, более широко используемых в промышленности. Однако в их области применения, где вам нужна нереверсивная индикация, не требующая электроэнергии, они очень практичны.

Другие двусторонние этикетки работают по совершенно иному принципу с использованием жидкокристаллического дисплея. Цвет дисплея меняется с черного на коричневый, синий или зеленый, в зависимости от достигнутой температуры.

Например, типичная этикетка полностью черная, когда температура ниже измеряемой. При повышении температуры, скажем, на отметке 33 ° F появится цвет — сначала синий, затем зеленый и, наконец, коричневый, когда он пройдет через заданную температуру. В любом конкретном жидкокристаллическом устройстве вы обычно видите два соседних цветных пятна — синее чуть ниже индикатора температуры и коричневое чуть выше. Это позволяет вам оценить температуру, например, между 85 ° и 90 ° F.

Несмотря на то, что он не совсем точен, у него есть преимущества в виде небольшого прочного неэлектрического индикатора, который постоянно обновляет температуру.

Кремниевый диод

Кремниевый диодный датчик — это устройство, разработанное специально для криогенного температурного диапазона. По сути, это линейные устройства, в которых проводимость диода линейно увеличивается в низкокриогенных областях.

Какой бы датчик вы ни выбрали, он вряд ли будет работать сам по себе.Поскольку большинство вариантов выбора датчиков совпадают по диапазону температур и точности, выбор датчика будет зависеть от того, как он будет интегрирован в систему.

Для получения дополнительной информации звоните в OMEGA по телефону 800-TC-OMEGA,

путь к успеху на мировом рынке • UTERM

История систем отопления восходит к Древнему Риму. Это было время, когда в стенах и под полом проложили сети каналов для пропускания горячего воздуха. Чтобы можно было отапливать во дворце большую площадь или весь дом всего одной печью.

Со временем и развитием инженерных технологий, системы были модернизированы. В средние века активно использовалось воздушное отопление, а также свойство камня длительное время сохранять и отдавать тепло.

В XIX веке произошло несколько технологических прорывов:

• Управляющий Банка Англии Джон Хорли Палмер представил в своем доме систему парового отопления. Это дало возможность выращивать виноград в прохладном климате Британии.

• Немецкий бизнесмен Франц Сан Гали, который жил и работал в Санкт-Петербурге.В Петербурге изобрел первый чугунный радиатор. Широкоформатный обогреватель получил название «горячий ящик» и быстро завоевал популярность в Европе и США.

• 1890-е гг. Рынок Северной Америки и Европы завоевал производитель из США American Radiator Company, который предложил более экономичную и компактную модель чугунного радиатора. За десять лет в Европе было открыто несколько заводов.

Системы на основе сетей с чугунными отопительными приборами оставались символами тепла и комфорта на протяжении всей первой половины 20 века, пока радиаторы из других металлов не вышли на первый план.

Стальные радиаторы: от трубчатых до панельных

Эра стальных батарей, которые имеют ряд преимуществ перед биметаллическими радиаторами и устройствами из других металлов, началась швейцарским инженером Робертом Зендером.

Изобретатель был сыном основателя ремонтной мастерской Якоба Сендера, которая с 1923 года была преобразована в предприятие по производству легких мотоциклов.У Иакова было семь сыновей, и у каждого была своя роль в семейном бизнесе.

Однако в 1930 году братьям Сендерс пришлось искать новые возможности для применения своих инженерных навыков. Роберт был одним из тех, кому предложили изготовить чугунные радиаторы.

У

Sender такого опыта не было, поэтому инженер решил сделать основу радиатора отопления стальными трубами. При производстве мотоциклов их собирали в реестр и использовали для охлаждения двигателя.

Роберт Сендер считал, что обратный процесс нагрева трубок абсолютно возможен.Изобретение было запатентовано в октябре 1930 года, братья основали новое предприятие и стали первыми европейскими производителями стальных радиаторов. Новинка быстро привлекла внимание:

• прочная, но легкая конструкция,
• быстрый нагрев и высокое тепловыделение,
• работа под высоким давлением.

Также стальные радиаторы изначально были крупнее чугунных. Они были компактными и эстетичными. Особенности оценили архитекторы и строители.

В середине ХХ века производство стальных панельных радиаторов началось сразу на нескольких предприятиях Европы. Нагревательные устройства этого типа быстро завоевали рынок еще большей компактностью, теплоотдачей и простотой использования.

Что сейчас происходит

Экономический застой 70-х годов, когда европейцы искали способы снизить стоимость теплоснабжения, привел к большему успеху стальных радиаторов. К концу века экологичность систем отопления наряду с энергоэффективностью вышла на первый план.Даже на этом рынке стальные панельные радиаторы зарекомендовали себя как конкурентоспособный продукт.

Сегодня 90% рынка отопления в Европе приходится на стальные батареи. В странах Восточной Европы и СНГ, где идет масштабный переход на энергосберегающие технологии, рынок сбыта из года в год растет.

Преимущества недорогой, качественной и технологичной продукции по достоинству оценили в Юго-Восточной Азии, наиболее динамично развивающемся экономическом регионе мира.
