Естественная вентиляция в частном доме: наши советы

Опубликовано: 29.01.2019Обновлено: 15.12.2021

Поговорим о том, как сделать естественную вентиляцию
в частном доме на стадии проектирования. А также расскажем о том, как модернизировать вентиляцию в уже построенном доме: с помощью дефлекторов, вытяжных и ПРИТОЧНЫХ УСТРОЙСТВ
.

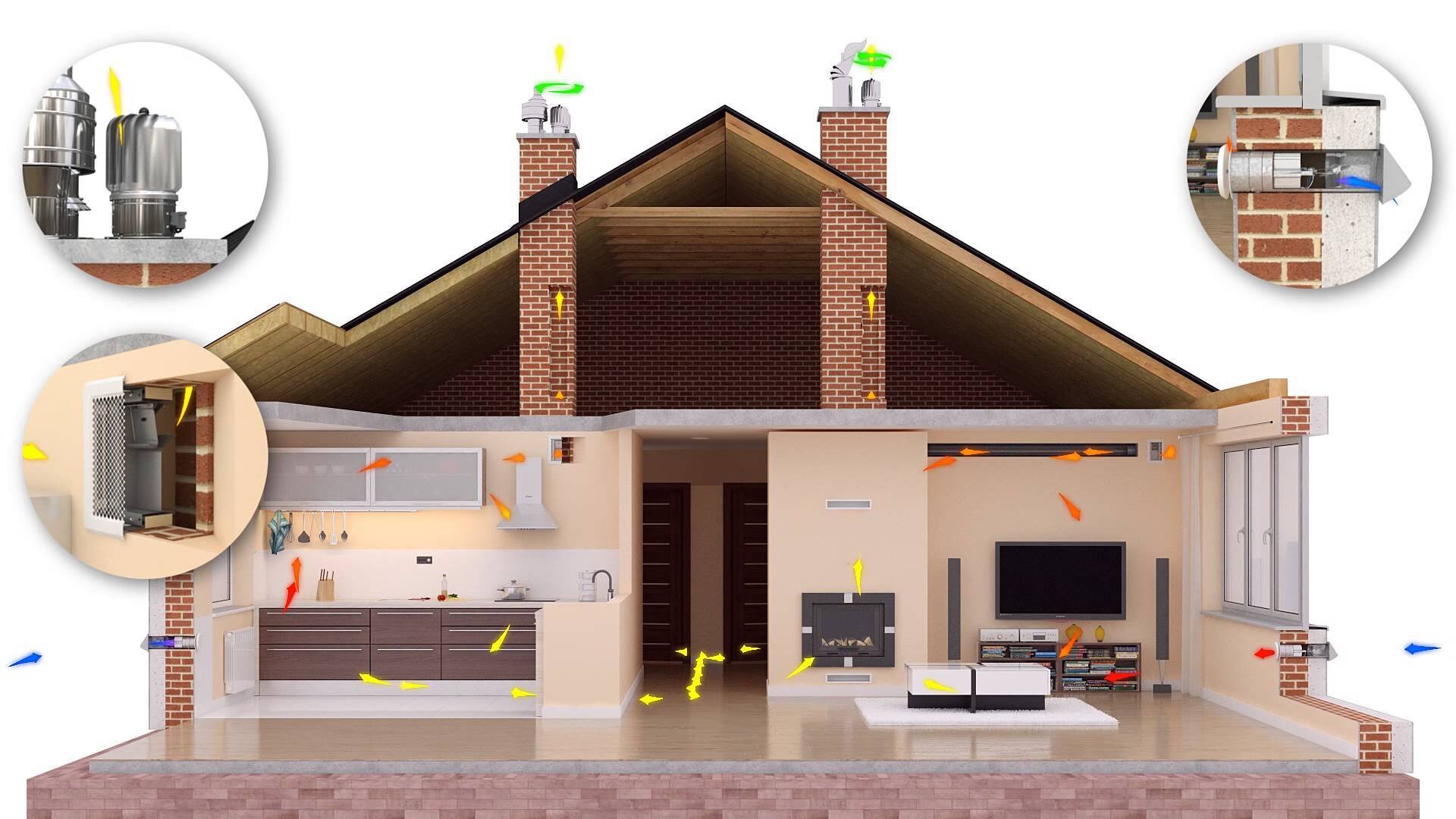

Как устроена естественная вентиляция в частном доме

Воздухообмен обеспечивается тягой в системе вытяжных воздуховодов. Начинаются они в комнатах (как правило, на кухне и в санузле, в самых «грязных» комнатах в доме). Дальше воздуховоды идут вверх, на чердак и уже оттуда – на крышу.

В этих вентиляционных каналах создается воздушная тяга. За счет нее отработанный воздух из дома выходит на улицу. А на замену ему в дом поступает свежий воздух – через окна, двери, неплотности в стенах и стеклопакетах.

Воздух движется по вытяжным воздуховодам за счет двух простых законов физики:

• Теплый воздух стремится вверх
• Воздух стремится туда, где давления ниже

Факторы, которые влияют на силу тяги в воздуховодах:

• Температурная разница между вытяжным и уличным воздухом Зимой тяга сильнее, потому что теплый комнатный воздух стремится вверх по вытяжным воздуховодам. Летом разности температур нет, тяга нулевая – и воздухообмен практически останавливается.
• Вертикальное расстояние между комнатой и крышей Вверху давление ниже, чем у поверхности земли. Поэтому чем выше заканчивается вытяжной канал, тем сильнее перепад давления. А значит, и тяга сильнее.
• Скорость и направление ветра Ветер появляется, когда атмосферное давление распределяется неравномерно. Если в районе окон будет зона повышенного давления, а на выходе из вытяжной трубы окажется зона пониженного давления, то воздух будет легко входить в дом и легко выходить наружу.

Ни ветер, ни давление, ни температуру за окном мы контролировать не можем. Это главный недостаток естественной вентиляции – зависимость от погодных условий.

Но есть несколько хитростей, которые помогут правильно сделать естественную вентиляцию в частном доме своими руками. Одни из них можно применить только на стадии проектирования, другие – даже в построенном доме с чистовым ремонтом.

Советы тем, кто проектирует вентиляцию с нуля

• Вытяжные каналы располагайте в центральной части дома, в межстенном пространстве. Так воздуховоды всегда будут в тепле. Зимой это увеличит температурный перепад и усилит тягу в вентиляции.

• Нужно выбрать тип воздуховодов: прямоугольные или круглые воздуховоды. Если вам нужно сэкономить пространство, выбирайте прямоугольные, они занимают меньше места. Если межстенного пространства достаточно, выбирайте круглые воздуховоды. С ними воздухообмен интенсивнее, сами трубы легче и проще монтируются.

• Если вы выбрали круглые воздуховоды, нужно будет сделать выбор между жесткими и гибкими (гофрированными). По жестким трубам воздух идет с меньшим сопротивлением и шумом. Обычно советуют использовать именно их. Но гофрированные трубы легче монтируются. Выбор за вами.

• По возможности делайте каналы длиннее и шире – тяга будет сильнее. Рассчитать диаметр и длину воздуховодов можно на онлайн-калькуляторе. Его легко найти в интернете.

• Постарайтесь использовать вытяжные воздуховоды одного диаметра. Если это невозможно, то соединение труб разного диаметра должно быть плавным. Угол отклонения должен быть не больше 30°.

• Как следует выровняйте все соединения в системе воздуховодов. Любые шероховатости на внутренней стороне каналов увеличат сопротивление и уменьшат тягу.

• Делайте как можно меньше поворотов вентиляционных каналов. Каждый поворот снижает воздушную тягу на 10%.

• Поднимите вытяжные трубы минимум на полметра над крышей дома. Это увеличит перепад высоты и силу тяги. Небольшая подсказка для расчета правильной высоты вытяжной трубы:

Советы тем, кто модернизирует вентиляцию в доме

• На конце каждой вытяжной трубы установите дефлектор. Он защитит трубу от дождя, насекомых и мусора. Но главное – дефлектор рассекает поток ветра, появляется разреженная зона с низким давлением. Это позволяет усилить тягу на 20%.

• В вентиляционных отверстиях в ванной установите вытяжные вентиляторы, на кухне – вытяжной зонт. С ними естественная вытяжка превратится в механическую. И перестанет зависеть от температуры, ветра и прочих погодных условий.

• Если герметичные пластиковые окна постоянно закрыты, то вытяжка работать не будет. Без притока нет вытяжки. Обеспечьте в доме и то, и другое. Регулярно проветривайте помещения через окна, хотя бы в режиме микропроветривания.

• Естественный приток через приоткрытые окна, как и естественная вытяжка, зависит от погодных условий. Фиксированный приток обеспечат специальные приточные устройства с встроенным вентилятором: проветриватели и бризеры.

Напоследок пробежимся коротко по основным достоинствам и недостаткам естественной вытяжной вентиляции.

Достоинства

• Дешевая установка Компоненты вентиляционной системы и ее монтаж стоят сравнительно дешево.
• Дешевое обслуживание Электроэнергию естественная вентиляция не потребляет. Расходных материалов в системе нет.

Недостатки

• Ненадежность Летом, без перепада температуры естественная вентиляция может работать слабо либо не работать вообще. А в некоторых случаях естественная вентиляция вообще работает в обратную сторону: засасывает грязный воздух из вытяжки в дом.
• Нет гарантированного воздухообмена Воздухообмен зависит от погодных условий. А значит, нельзя гарантировать, что с естественной вентиляцией в доме будет достаточно свежего воздуха.
• Нет нагрева воздуха Зимой естественная вытяжка работает хорошо. Из-за сильной тяги по дому будут гулять холодные сквозняки.
• Нет очистки воздуха Чтобы воздух прошел сквозь фильтры, нужна сильная тяга. В естественной вентиляции ее зачастую попросту не хватает.

Вентиляция дома зимой — секреты правильной организации

Автор Евгений Апрелев На чтение 5 мин Просмотров 11.3к.

Благодаря публикациям в СМИ, теперь каждый человек знает, что вентиляция является важнейшей инженерной системой любого помещения. Плохая вентиляция в доме может привести к болезням его обитателей и к выходу из строя отделочных материалов и строительных конструкций.

При проектировании вентиляции частного дома большинство застройщиков учитывает планировку постройки и используемые при строительстве материалы. Но для создания эффективной вентиляционной системы необходимо учитывать климатические особенности, а также режим эксплуатации здания. Об особенностях вентиляции частного дома в зимний период и пойдет речь в этой статье.

[contents]

Возможные схемы вентиляции частного дома

Система проветривания дома отвечает за вывод излишней влаги и отработанного воздуха из помещений. Исходя из этого, в частных домах могут применяться следующие схемы воздухообмена:

• Естественная приточно-вытяжная вентиляция помещений, где приток организован через естественные неплотности окон и дверей.
• Механическая приточно-вытяжная система, с обеспечением воздухообмена посредством вентиляторов.
•  Комбинированных систем с естественной вытяжкой и принудительным притоком свежего воздуха.

Каждая из этих схем требует грамотного проектирования и расчетов. Но если в теплое время года проблемы с проветривание можно решить открыванием окна или форточки, то зимой этого не сделаешь без потери драгоценного тепла.

Проблемы, связанные с естественной вентиляцией в зимний период

При строительстве частных домов в нашей стране, чаще всего используется естественная вентиляция. Она имеет массу достоинств, среди которых наиболее значимыми для застройщика  являются простота реализации и дешевизна исполнения. Но ее использование имеет и один недостаток – влияние разницы температур между домом и улицей на циркуляцию воздушных потоков: чем разница больше, тем и воздухообмен лучше.

Проблема естественной вентиляции дома в холодное время года заключается как раз в усиленном воздухообмене, при котором вместе с отработанным воздухом в атмосферу выносится до 40% тепла и как следствие, увеличиваются расходы на отопление.

Но если разговор идет об системе проветривания, нельзя не затронуть проблему вентиляции подпола в частном доме зимой.

Пространство под полом должно проветриваться, чтобы предотвратить появление конденсата на лагах и утеплительных конструкциях пола.

При организации неконтролируемого проветривания подпола в зимний период потери тепла через пол могут достигать 20%. Если прибавить к этому возможные потери, которые создает усиленный воздухообмен, то получается значительная цифра. Многие владельцы частных домов с подвалами решают проблему потери тепла при естественной вентиляции подпола в деревянных домах зимой, закрыванием продух. Это, как правило, помогает снизить потери, но возникает риск появления конденсата, гнили и поражению плесенью деревянных конструкций в «пироге» пола.

Нельзя обойти стороной и вопрос организации проветривания чердачного помещения. При недостаточной циркуляции воздуха на чердаке в летний период раскаленная крыша будет повышать температуру воздуха в жилых помещениях, в результате чего возможны дополнительные затраты на создание системы кондиционирования. В зимний период, наоборот, хороший воздухообмен на чердаке будет способствовать значительным потерям тепла через перекрытия. При этом, возможно образование конденсата в кровельном пироге и помещении чердака, который будет негативно влиять на состояние стропил и теплоизоляционного слоя.

Вывод 1: Естественная вентиляция не может в полной мере гарантировать качественный воздухообмен и сохранение тепла в частном доме.

Достоинства и недостатки принудительной вентиляции в зимний период

Вентиляция с механическим побуждением в частном доме имеет массу достоинств, среди которых наиболее значимым является контроль объемов воздухообмена и скорости циркуляции воздуха. Применение механической вентиляции позволит настраивать воздухообмен и, следовательно, снижать теплопотери.

Но и тут не все гладко, так как круглогодичное использование вентиляции с механическим побуждением «выливается» в значительные финансовые затраты на оплату счетов за использование электроэнергии.

Вывод 2: Постоянное использование в частных домах принудительной вентиляционной системы может оказаться экономически невыгодно.

Способы рационального создания вентиляции

Учитывая климатические особенности и экономическую составляющую, наиболее рациональным способом организации воздухообмена в частном доме может являться комбинированное проветривание. В летний период дом будет проветриваться при помощи естественного притока и вытяжки. Зимой воздухообмен в помещении будет осуществлять принудительная система, включающая в себя приточные и вытяжные вентиляторы, фильтрующие элементы, рекуператор и автоматику. Применение такой системы в частном доме позволит сохранить до 25% тепла и компенсировать финансовые затраты на оплату электроэнергии, потребляемую механизмами.

Есть и другой способ обеспечения контролируемого вентилирования в частном доме, при котором вместо рекуператора используется грунтовый теплообменник. Для этого необходимо организовать приток уличного воздуха через теплообменник, размешенный в землю ниже уровня ее промерзания. Холодные воздушные массы будут нагреваться естественным теплом земли, что позволяет снизить потребление электричества на подогрев приточного воздуха в холодное время года.

Вопрос к эксперту

Многие спрашивают, можно ли включать кондиционер на вентиляцию зимой, для эффективного перемешивания более холодного приточного, с нагретым воздухом в жилом помещении? Начнем с того, что эксплуатация бытовых кондиционеров в холодное время года запрещена. При наличии зимнего комплекта можно расширить диапазон работы климатической техники, но только на охлаждение (не на обогрев)! В режиме вентиляции работает только вентилятор внутреннего блока, который прогоняет через фильтр воздушные массы в помещении. Именно поэтому включать сплит-систему в режим «вентиляция» в зимний период можно.

Вентиляция в частном доме и коттедже, приточная и вытяжная

Нечем дышать, нет воздуха? В этой статье мы рассказываем, что нужно сделать для налаживания воздухообмена, вентиляция будет работать естественно и слаженно. Впустите воздух в ваш дом!

Вентиляция в частном доме имеет свою специфику и желательно, чтобы к ее обустройству были причастны профильные специалисты. В отличие от многоквартирных домов, в частных домах нет центральной системы вентиляции. Об её обустройстве хозяин дома должен позаботиться сам. Разумеется, сделать это надо ещё на этапе проектирования, предусмотрев все нюансы и места для прокладки вентиляционных систем.

Если дом уже отремонтирован и обставлен мебелью, чтобы внедрить систему вентиляции придется понести гораздо большие расходы. Кроме того, при готовом ремонте прокладка систем вентиляции уже не может быть скрыта в стены и потолки, что будет портить эстетический вид помещения. Однако и в такой ситуации мы сможем предложить рабочее решение по оснащению дома системами вентиляции.

Грамотно спроектированная и качественно смонтированная вентиляция позволит избежать повышенной влажности (и, как следствие, развития плесени), неприятных запахов, избавит от проблемы застоялого воздуха, играя важнейшую роль в обеспечении здорового микроклимата. Кроме прочего, правильно организованная вентиляция сможет продлить срок службы Вашего дома, особенно это актуально для строений из дерева, каркасных домов, домов из СИП панелей и ЛСТК.

Особенности вентиляции в частном доме

Организовывать вентиляцию необходимо в любом доме, вне зависимости от материала его изготовления. Не стоит верить мифам о «дышащих» стенах! Материалы, традиционно применяемые для строительства домов, не обладают достаточной паропроницаемостью, а, следовательно, влага и отработанный воздух не смогут покинуть дом через стены. Так же и свежий воздух с улицы попадет внутрь только если создать для этого специальные условия.

Вентиляция в частном доме можно организовать различными способами:

1. Полностью естественная вентиляция;
2. Естественный приток и механическая вытяжка;
3. Полностью механическая вентиляция;
4. Механическая вентиляция плюс система кондиционирования;
5. Приточно-вытяжная система вентиляции с рекуперацией тепла.

«Сравнение естественной и механической вентиляции»

В данной таблице мы приводим плюсы и минусы различных способов оснащения коттеджа вентиляцией. Помните, что каждое помещение имеет свои особенности и требует индивидуального решения.

Наименование	Достоинства	Недостатки
Полностью естественная вентиляция.	Экономичность.	Эффективность работы естественным способом зависит от внешних факторов. Зимой-нарушается тепловой баланс в помещении. Летом-шум и пыль с улицы.
Естественный приток и механическая вытяжка.	Удаление неприятных запахов, влажного воздуха из с/у защита от пыли и насекомых малошумность (в сравнении с открытым окном).	В зимний период возможно обмерзание приточного клапана, поступление холодного воздуха в помещение. Эффективность зависит от внешних факторов (скорости ветра и тд).
Полностью механическая вентиляция.	Возможность качественно организовать воздухообмен в помещениях, независимо от погодных условий на улице.	Необходимость дополнительных мероприятий по уменьшению шума, затраты на оборудование.
Механическая вентиляция плюс система кондиционирования.	Возможность организации качественного микроклимата в комплексе (качественный свежий воздух, комфортной температуры зимой и летом).	Необходимость дополнительных мероприятий по уменьшению шума, затраты на оборудование.
Приточно-вытяжная система вентиляции с рекуперацией тепла.	Позволяет значительно снизить энергозатраты на подогрев и охлаждение входящего воздуха.	Стоимость выше по сравнению с предыдущими видами.

Оборудование для вентиляции коттеджа

В настоящее время на рынке присутствует масса предложений вентиляционного оборудования различного качества и цены. И цена далеко не самый важный фактор, которым надо руководствоваться при выборе вентиляционного оборудования. Вы ведь не покупаете в свой дом, где будете жить сами, самые дешевые отделочные материалы, сантехнику и электрические принадлежности. Главными факторами при выборе оборудования для системы приточно-вытяжной вентиляции должны быть: качество, звуковые характеристики, автоматика управления, потребление энергоресурсов.

Потребление энергоресурсов в вентиляции коттеджа – весьма актуальная тема. С каждым годом киловатты электроэнергии и кубометры газа становятся все дороже. Вы можете сэкономить более 75% потребляемой энергии для подогрева воздуха в холодный период года, просто установив вентиляционное оборудование с рекуперацией тепла.

Хорошая вентиляция – это та вентиляция, которую не слышно, при этом в помещении комфортная температура и свежий воздух.

Специалисты компании Благовест спроектируют систему вентиляции для коттеджа с учетом всех особенностей этого строения. Мы используем только качественное европейское оборудование и комплектующие. Наши опытные специалисты осуществят монтаж вентиляции в короткие сроки. Также вы получите гарантию на выполненные работы и оборудование!

Вентиляция, что и как делает дом более энергоэффективным

Вентиляция необходима для удаления влаги и переносимых по воздуху загрязнителей из дома, чтобы защитить здоровье и комфорт проживающих в нем людей. Вентиляция также может быть важна для контроля температуры, особенно летом.

Интенсивность вентиляции в домах часто описывается как количество воздухообменов в час (ач). Это сколько раз объем воздуха, равный объему дома, вошел и вышел из дома за 1 час.Здоровая скорость вентиляции составляет 0,35 ± 0,5 ач. Другими словами, каждый час заменяется от одной трети до половины объема воздуха в доме. Ниже этого значения существует риск неудаления загрязняющих веществ должным образом, в то время как более высокая скорость вентиляции может потребовать более активного обогрева помещения.

Дома, построенные в последние несколько десятилетий прошлого века, обычно имели скорость инфильтрации около 0,3 ач, а дома, построенные до 1960 года, имели скорость инфильтрации в три раза выше. Эти старые дома обеспечивают необходимую вентиляцию только благодаря своей негерметичной конструкции.

Однако дома, построенные после 2000 года, как правило, гораздо более герметичны, в среднем около 0,2 ач.

Имеются убедительные доказательства того, что новозеландские дома плохо вентилируются и отапливаются. Перепись 2018 года зафиксировала 318 891 дом, пораженный сыростью, при этом видимая плесень размером больше листа бумаги формата А4 всегда присутствовала в 4,3% (64 536) домов и иногда присутствовала в 12,6% (188 319).

Рекомендации BRANZ

Тщательная оценка BRANZ и результатов других исследований, проведенных в 2020 году, привела к изменению взглядов на воздухонепроницаемость и вентиляцию.BRANZ теперь рекомендует, чтобы все типы новых жилых зданий:

• были построены с целью воздухонепроницаемости 3 ач при 50 Па. Это достижимая цель, требующая минимальных дополнительных затрат
• должна иметь механическую вентиляцию по умолчанию с тщательно спроектированная система естественной вентиляции также является опцией

Целевое значение воздухонепроницаемости 3 ач при 50 Па обеспечит очень низкую среднюю скорость инфильтрации. (Для испытаний выбрано давление 50 Па, потому что оно намного выше, чем нормальные перепады давления, естественно создаваемые ветром и температурой, поэтому влияние на измерение этих фоновых давлений снижается.)

Требования действующих строительных норм и правил

Пункт G4 Строительного кодекса

Вентиляция требует, чтобы помещения внутри зданий имели достаточную вентиляцию для их предполагаемого использования и проживания, достаточное количество свежего воздуха и средства для удаления влаги, продуктов сгорания и других переносимых по воздуху загрязнителей.

Приемлемое решение G4/AS1 обеспечивает средства демонстрации соответствия, в том числе для большинства зданий, что в жилых помещениях чистая открываемая площадь окон и других проемов должна составлять не менее 5% площади пола. G4/AS1 также обеспечивает соответствие требованиям по удалению влаги и загрязнений из кухонь, ванных комнат и прачечных, а также по использованию активной вентиляции. На самом деле, G4/AS1 включает комментарий: В этом приемлемом решении естественная вентиляция сама по себе недостаточна для удаления влаги, образующейся на варочных панелях, в душевых и ванных комнатах.

G4/AS1 включает в себя вытяжные вентиляторы для вентиляции ванных комнат и кухонь. Приемлемое решение говорит:

1.3.3 Помещения бытовых и жилых помещений, в которых имеются варочные панели, душевые и ванные, должны быть оборудованы механическими вытяжными вентиляторами для удаления влаги, создаваемой этими устройствами.Механические вытяжные вентиляторы (включая соответствующие воздуховоды) должны иметь расход не менее:

1. 25 л/с для душевых и ванн и
2. 50 л/с для варочных панелей».

Стандарты здорового дома

Существуют особые требования к активной вентиляции в арендном жилье в стандартах здоровых домов. В комнатах с ванной или душем или варочной панелью в помещении требуется вытяжной вентилятор (вентиляторы) соответствующего размера. В ванной комнате вытяжные вентиляторы, установленные после 1 июля 2019 года, должны иметь минимальный диаметр (включая воздуховод) 120 мм или производительность не менее 25 литров в секунду.На кухне вытяжки или вытяжные вентиляторы, установленные после 1 июля 2019 года, должны иметь минимальный диаметр (включая воздуховод) 150 мм или производительность вытяжки не менее 50 литров в секунду. Вытяжной воздух должен выбрасываться наружу.

На веб-сайте Tenancy Services есть Руководство по вентиляции.

С 1 июля 2021 года вступили в силу стандарты здорового жилья для частной арендуемой недвижимости и пансионатов. Владельцы арендуемого жилья должны обеспечить соответствие своей недвижимости стандартам в течение 90 дней с момента аренды, которая начинается или продлевается после 1 июля 2021 года.Правила распространяются на пансионаты сразу. Стандарты распространяются на все арендуемые дома с 1 июля 2024 года.

Очистители воздуха

Очистители воздуха не могут использоваться в соответствии с требованиями Строительного кодекса, но все же могут быть полезны для людей, склонных к проблемам со здоровьем, при избытке загрязняющих веществ в воздухе. Фильтры HEPA во многих очистителях могут задерживать частицы размером до 0,3 микрона (менее одной сотой толщины человеческого волоса). Это означает, что они будут улавливать пыль, пыльцу, шерсть домашних животных и перхоть.

Дополнительная информация



Обновлено: 06 октября 2021 г.

Каковы преимущества естественной вентиляции?

Замечено, что большинство молодых специалистов-строителей сразу отбрасывает словосочетание «естественная вентиляция», так как в их коллективе появляются изображения вентиляторов, рекуператоров, всевозможных приточно-обратных клапанов и других деталей, наполняющих любую схему механической вентиляции. голова. Проблема в том, что сравнительно молодые, но достаточно опытные прорабы уже редко встречают эту самую естественную вентиляцию зданий в качестве образца (большинство из них самоучки).

Преимущества и недостатки естественной вентиляции

Как естественная, так и искусственная вентиляция имеют как преимущества, так и недостатки. Чтобы понять, почему при монтаже своими руками следует предпочесть естественную вентиляцию механической, необходимо подробно рассмотреть принцип действия первого устройства.

До 90-х годов устройство вентиляции в жилых домах было естественным, но большинство его толком не застало: мода на пластиковые окна, всевозможные утеплители и элементы «умного дома», схема естественной вентиляции была оттеснена на периферию , где он десятилетиями строился по старинке.

Принцип естественной вентиляции в частном доме

Интересно! Естественная вентиляция — система вентиляции, в которой отсутствует принудительная движущая сила: вентилятор или другое механическое устройство. Тяга воздуха при такой схеме возникает за счет разницы давлений, а принцип работы естественной вентиляции основан на разнице температурных показателей в здании и на улице. Чем значительнее эта разница, тем лучше обеспечен воздухообмен в помещении.

Деревянные окна слегка продувались, полусантиметровый зазор под дверью обеспечивал естественную тягу. Требуемые 30 м ³ /час в сутки обеспечили сами, поэтому скорее искали способ уменьшить сквозняки, неизбежно возникающие при естественной приточной вентиляции.

Для естественной циркуляции воздуха герметичные оконные рамы должны быть оборудованы вентиляционным клапаном

Преимущества правильно организованной естественной вентиляции очевидны:

• не требует особых затрат;
• работает сам по себе;
• смягчает температурный режим в помещении.

Недостатков тоже хватает: старая вентиляция была обеспечена по старым технологиям. Теперь, особенно при попытках сделать все своими руками, нужно тщательно рассчитывать расход воздуха, иначе можно впасть в крайность: сквозняки или нехватка кислорода будут обеспечены.

Считается, что такую ​​работу должен делать мастер. Но низкая стоимость естественной вентиляции по сравнению с искусственной позволяет установить ее самостоятельно.В случае ошибки исправить ее будет намного проще и дешевле.

Какие бывают виды естественной вентиляции?

По принципу устройства естественная вентиляция делится на два основных вида:

1. Бесканальная естественная вентиляция.
2. Канальная естественная вентиляция.

Канальная вентиляция включает ручную вентиляцию: приток свежего воздуха осуществляется через открытые форточки или окна в помещениях и на кухне, а отвод отработанных воздушных масс осуществляется через вытяжные решетки на кухне и в санузлах.

Важно! Рассчитать естественную вентиляцию можно только в том случае, если ее система реализована канальным методом.

Для устройства естественной вентиляции канального типа необходимо выполнить систему воздуховодов в стенах и перекрытиях. Расчет схемы и ее монтаж вполне осуществим своими руками.

Вентиляционный клапан, встроенный в наружную стену, легко установить самостоятельно

Как рассчитывается вентиляция?

Если вы хотите сделать систему вентиляции в доме своими руками, вам необходимо сделать простой расчет естественной вентиляции.Достаточно основ арифметики и нескольких основных констант.

Схема движения воздуха с естественной вентиляцией, организованной канальным способом

Необходимо знать, что нормой считается приток 30 м ³ /час на человека, плюс еще 30 «просто так» для кухни. Поэтому нет смысла думать о площади и планировке строения, если это частный дом. В зависимости от широты стандартную тягу можно принять равной от 20 м ³ /час для севера до 40 м ³ /час на юге.На севере воздух намного плотнее и холоднее, поэтому излишне нагружать отопление интенсивным воздухообменом нежелательно. На юге плотность воздуха ниже, а обмен веществ у человека быстрее. Все дверцы должны иметь зазор внизу от 1 до 2 см соответственно.

Условно все помещения делятся на «грязные» – это в первую очередь кухня и санузел, затем хозяйственные помещения, кладовые, утепленные подвалы, капитальные чердаки. «Чистыми» являются все жилые помещения.

Для обустройства естественной вентиляции канального типа необходимо сделать систему воздуховодов в стенах и перекрытиях.

Если очень кратко обсудить вопрос, как сделать естественную вентиляцию, то принципы очень просты. Воздух из грязных помещений удаляется с помощью вытяжного зонта. В чистых помещениях обустраивают приток, но ни в коем случае не устанавливают вытяжку: это только обеспечит сквозняк и большие потери тепла в холодное время года. Воздух должен проходить через все помещения здания общим потоком (или несколькими «параллельными»).

Если в гараже часто проводятся какие-либо работы, то там нужен и приток, и вытяжка. И не забудьте про «ствол» для выхлопной трубы с выходом на улицу.

«Грязные» помещения

Вытяжная естественная вентиляция на кухне и в санузле должна быть более мощной за счет запахов; причем эти помещения всегда располагаются как можно дальше от жилых. То есть в любом случае как минимум необходимо обустроить вертикальные каналы и для кухни, и для ванной, и чем они выше, тем лучше.

В 99% случаев типовые планировки частных домов уже опробованы по наиболее удобной схеме: все каналы каждой комнаты сведены в одну общую шахту, расположенную в середине здания. Это не только сократит потери доступного пространства, но и вал будет выходить в самой высокой точке крыши, а высота обеспечит качество тяги. Дополнительный плюс: не нужно будет делать слишком высокие трубы на крыше — это облегчит их обслуживание.

Ванные комнаты особенно нуждаются в хорошей вентиляции.

Если дом кирпичный, то есть еще более логичный и дешевый вариант: сама шахта — канал/каналы. А если дом каркасный, деревянный или просто реконструированный (т.е. кирпичный вал посередине здания без полного «разгрома» не сделать), то обычно пластиковые трубы из поливинилхлорида или канализационные трубы используются. Разницы нет, так как температурный режим труб будет практически естественным.

Валовая труба, выведенная на крышу здания, должна быть обшита утеплителем. Это предотвратит разрушение трубы из-за перепадов температуры – вытяжка из кухни в любом случае будет иметь существенную разницу с внешней атмосферой, а расширяться будет именно внутренняя поверхность шахты. В то же время это значительно уменьшит количество конденсата. Сверху на трубу необходимо сделать колпак для защиты от снега и дождя.

Если дом невысокий или находится в южных широтах, то тяги может быть недостаточно.При разных погодных условиях может возникнуть эффект обратной тяги, тогда наличие настоящего камина или даже водонагревателя с собственной встроенной розеткой может привести к неприятным последствиям. В этом случае на выходах каналов устанавливаются вентиляторы, которые будут включаться при использовании вытяжки на кухне, водонагревателя или камина.

«Чистые» помещения

В жилых помещениях требуется установка только приточных клапанов, да и то не всегда. Воздух должен поступать от приточного клапана естественной вентиляции к двери, но не циркулировать внутри помещения – вытяжку устанавливать нельзя, так как она будет обеспечивать постоянную, но незаметную тягу.

В первую очередь нужно обратить внимание на окна и форточки — это основной естественный приток воздуха. Классические деревянные окна даже при закрытых форточках пропускают от половины до нормального объема воздуха каждое. Но современные рамы пропитывают огнезащитным составом и многократно покрывают или даже выдерживают в лаке. Современный состав резины и жестяной обивки для стекол превращают такие окна практически в пластиковый стеклопакет – полную тепло- и звукоизоляцию. Осталось воспользоваться вентиляционными отверстиями.

Рекуператор, встроенный в оконную раму, естественным образом обеспечит теплый воздух зимой

Но форточки дают слишком большие теплопотери и слишком дискретно регулируются защелкой с засечками. Поэтому существуют рамы, в которые вставлены вентиляторы, позволяющие воздуху проходить по системе микроканалов, почти как в рекуператоре, что дает постоянный приток воздуха с повышением температуры на 20°С.

Однако, если требуется более точное (в 10-20 раз) регулирование приточного воздуха, клапаны для приточного потока можно установить под потолком в наружной стене. В старых моделях они снабжены крышкой с виньером, а в новых используются уже привычные шторки. Их удобство в том, что, в отличие от воздушников, на каждом из клапанов можно один раз установить необходимый минимальный зазор, после чего воздушники потребуются только в особо жаркий день.

Гараж, подвал и специальные помещения

Гараж характеризуется обилием слишком резких запахов при регулярном использовании. По идее, было бы неплохо оборудовать его принудительной тягой, но если температура внутри совершенно неважна, то вполне можно установить и естественную.

У одной из стен делаем несколько отверстий на высоте 30-50 см под уровнем потолка для приточных клапанов со шторками. С противоположной стороны устанавливается один или несколько выпускных клапанов, естественно тоже сверху.

Если естественной тяги недостаточно для обеспечения вентиляции, то ее можно принудительно увеличить с помощью вентиляторов, встроенных в воздуховод.

Клапаны подачи расположены сверху, поэтому внутри гаража к ним вертикально вниз устанавливаем трубы воздуховодов, а внутрь трубы хорошо бы набить стекловатой. Конечно, это «рекуператор» времен динозавров, но зимой, осенью и весной несколько дополнительных градусов температуры воздуха могут обеспечить быстрый прогрев двигателя и незамерзание замков.

Обратные клапаны для естественной вентиляции устроены немного сложнее, чем классические: к ним также полезно подсоединить короткую трубу (достаточно будет 20-30 см) и внизу вставить сливной кран. Зимой при активной работе в гараже внутри быстро скапливается конденсат.

С камином и водяным отоплением все просто – холодный уличный воздух подается снизу под сам камин к пламени. Это улучшит приток кислорода к пламени и обеспечит отличную тягу. С вонографом тоже все просто: труба от подающего клапана должна тянуться в дальний угол от бака и выпускать воздух возле пола – нет смысла отбирать тепло у водонагревателя.

Для вентиляции подвала можно установить вентиляционные решетки в полу первого этажа

Подвал может быть как техническим (цеховым), так и «пищевым».Логично спроектировать мастерскую как гараж, а продуктовый погреб должен быть прохладным, но сухим. Для этого в пол первого этажа за решеткой вставляют приточные клапаны – теплый воздух жилища обеспечит температуру в подвале всего на 3-5 градусов ниже.

Как видно из вышеизложенного, ничего сложного в устройстве естественной вентиляции своими руками нет в принципе. Из всего активного оборудования в некоторых случаях требуется только вентилятор. Но есть еще одна маленькая хитрость, естественная для кирпичной шахты, но которую придется проделать в деревянном или каркасном здании: если все трубы из всех помещений свести на «вытяжку», то общий перепад давления между внутренним и внешней атмосферы будет больше, что даст еще немного дополнительной тяги.

%PDF-1.7 % 327 0 объект > эндообъект внешняя ссылка 327 130 0000000016 00000 н 0000004122 00000 н 0000004350 00000 н 0000004392 00000 н 0000004428 00000 н 0000005053 00000 н 0000005168 00000 н 0000005282 00000 н 0000005397 00000 н 0000005511 00000 н 0000005626 00000 н 0000005740 00000 н 0000005846 00000 н 0000005954 00000 н 0000006062 00000 н 0000006167 00000 н 0000006275 00000 н 0000006383 00000 н 0000006463 00000 н 0000006543 00000 н 0000006624 00000 н 0000006704 00000 н 0000006784 00000 н 0000006863 00000 н 0000006943 00000 н 0000007022 00000 н 0000007102 00000 н 0000007181 00000 н 0000007261 00000 н 0000007340 00000 н 0000007419 00000 н 0000007497 00000 н 0000007576 00000 н 0000007654 00000 н 0000007734 00000 н 0000007813 00000 н 0000007892 00000 н 0000007972 00000 н 0000008052 00000 н 0000008130 00000 н 0000008209 00000 н 0000008287 00000 н 0000008365 00000 н 0000008442 00000 н 0000008522 00000 н 0000008601 00000 н 0000008681 00000 н 0000008762 00000 н 0000008842 00000 н 0000008923 00000 н 0000009003 00000 н 0000009778 00000 н 0000010228 00000 н 0000010450 00000 н 0000010628 00000 н 0000011215 00000 н 0000011866 00000 н 0000012069 00000 н 0000012363 00000 н 0000012432 00000 н 0000012835 00000 н 0000012913 00000 н 0000013914 00000 н 0000014602 00000 н 0000014829 00000 н 0000015135 00000 н 0000015245 00000 н 0000015851 00000 н 0000016824 00000 н 0000016970 00000 н 0000017348 00000 н 0000017526 00000 н 0000017818 00000 н 0000018056 00000 н 0000019038 00000 н 0000019973 00000 н 0000020972 00000 н 0000021969 00000 н 0000022323 00000 н 0000022484 00000 н 0000022672 00000 н 0000023651 00000 н 0000024552 00000 н 0000027727 00000 н 0000033576 00000 н 0000034187 00000 н 0000034568 00000 н 0000041533 00000 н 0000064578 00000 н 0000081697 00000 н 0000083059 00000 н 0000083273 00000 н 0000083570 00000 н 0000083761 00000 н 0000083817 00000 н 0000085622 00000 н 0000085878 00000 н 0000085937 00000 н 0000086017 00000 н 0000086090 00000 н 0000086172 00000 н 0000086254 00000 н 0000086336 00000 н 0000086394 00000 н 0000086590 00000 н 0000086699 00000 н 0000086802 00000 н 0000086932 00000 н 0000087052 00000 н 0000087296 00000 н 0000087399 00000 н 0000087550 00000 н 0000087744 00000 н 0000087945 00000 н 0000088100 00000 н 0000088247 00000 н 0000088395 00000 н 0000088527 00000 н 0000088661 00000 н 0000088779 00000 н 0000088895 00000 н 0000089015 00000 н 0000089131 00000 н 0000089257 00000 н 0000089371 00000 н 0000089487 00000 н 0000089601 00000 н 0000089717 00000 н 0000003952 00000 н 0000002956 00000 н трейлер ]>> startxref 0 %%EOF 456 0 объект >поток xb«`b`b`g«] Ȁ

вентиляция | циркуляция воздуха | Британика

вентиляция , естественное или механическое движение свежего воздуха в закрытое помещение или через него. Подача воздуха в закрытое помещение включает удаление соответствующего объема выдыхаемого воздуха, который может содержать запахи, тепло, вредные газы или пыль, образующиеся в результате промышленных процессов.

Опасность плохой вентиляции не была ясно понята до начала 20-го века. Накопление углекислого газа, которое когда-то считалось основной причиной болезней, вызванных плохой вентиляцией, с тех пор показало, что в большинстве случаев оказывает минимальное влияние. Более насущная проблема возникает из-за повышения температуры и влажности, создаваемых телесным теплом и выделениями людей, находящихся в салоне.

Подробнее по этой теме

добыча полезных ископаемых: Вентиляция и освещение

Вентиляция является важным фактором при подземных горных работах. В дополнение к очевидному требованию обеспечения свежего воздуха для тех, кто…

Естественная вентиляция возникает в результате теплового воздействия, например, дымохода, или может быть вызвана ветром, или и тем, и другим. Эти силы малы и часто переменны.Их эффективности способствует открытие или закрытие окон.

С помощью механических систем вентиляции можно добиться гораздо большего контроля. Обычно они включают в себя вентилятор (от стандартного пропеллерного или дискового типа до более тихого центробежного типа), нагреватель и фильтр для удаления твердых частиц. Впуск воздуха с механическим приводом в сочетании с естественным выхлопом имеет тенденцию вызывать небольшое положительное давление в замкнутом пространстве, так что утечка воздуха происходит наружу. Если такая система установлена ​​в больнице или во внутреннем офисе на заводе с запыленной или дымовой атмосферой, офис останется практически незагрязненным.

Механическая вытяжка с естественным впуском воздуха создает небольшое отрицательное давление, так что утечка воздуха происходит внутрь. Во многих случаях этот тип вентиляционной системы используется для предотвращения выхода паров или запахов в окружающие помещения здания. Примеры таких систем встречаются в лабораториях, входящих в состав учебного блока колледжа, на кухне гостиницы, примыкающей к ресторанным помещениям, и вообще в туалетах. В промышленности аналогичным образом обрабатываются отсеки и зоны, в которых образуется шлифовальная пыль, брызги краски, пары и дым; эти нежелательные загрязняющие вещества затем ограничиваются рассматриваемыми помещениями, оставляя прилегающие территории свободными от загрязнения.

Вентиляция гаража

В гараже или мастерской, где выхлопные газы, такие как окись углерода (СО) и NO _x , очень опасны, надлежащая вентиляция очень важна.

Гаражи или мастерские площадью более 500 футов ² (50 м ² ) всегда должны иметь механическую вентиляцию с вентиляторами. Меньшие гаражи могут иметь естественную вентиляцию с отводом воздуха по воздуховодам большей площади, чем 0,2% площади пола.

Требуемый обмен воздуха в час

Как правило, минимальный

• воздухообмен в час в гараже для хранения должен быть не менее от 4 до 6
• воздухообмен в час в ремонтном гараже или Семинар должен быть не менее от 20 до 30

Свежий подающий воздух в гаражу можно рассчитать как

Q = N V (1)

, где

q = всего свежий воздух Поставка (M ³ / H)

N = требуемые воздушные изменения в час (H ^-1 )

V = объем гаража (M ³ )

CO Emission

Подача свежего воздуха в гараж может быть основана на выбросах CO от припаркованных и проезжающих транспортных средств как

q _CO = (20 + 0. 1 L ₁ ) C ₁ + 0,1 C ₂ + 0,1 C ₂ L ₂ (2)

где

Q _CO = CO Emission от автомобилей (M ³ / H)

c ₁ = вместимость (количество) автомобилей, припаркованных в гараже

л ₁ = средний пробег автомобилей в гараже (м)

1 2 0072 c 900 = числа автомобилей, проезжающих через гараж

l ₂ = средний пробег автомобилей, проезжающих через гараж (м)

Требуемый приток свежего воздуха можно оценить с помощью

Q0 90 CO2 = 9 kq (3)

где

Q = требуемая подача свежего воздуха (м ³ /ч)

 k = коэффициент применения icient

Коэффициенты типового применения:

• k = 2, если люди находятся в гараже временно
• k = 4, если люди находятся в гараже постоянно — сервисные центры или аналогичные

1 Пример — Fresh Air Подача в гараж

Гараж для хранения — подача свежего воздуха

Подача свежего воздуха в гараж для хранения с 10 автомобилями , площадью 150 м ² , объемом 300 м ³ 90 и средним проездом расстояние для автомобилей 20 м — можно рассчитать как

Требуемый воздухообмен в час

Подача свежего воздуха из-за требуемых 4 воздухообменов в час можно рассчитать как

  Q _{= (4 1/ч ) (300 м ³ )}

    = 1200 м ³ /ч

Выбросы CO

Выбросы CO могут быть рассчитаны как

3

2 q _CO = (20 + 0. 1 (20 м)) (10 вагонов)

    = 220 м ³ /ч CO

Расход воздуха, необходимый для выделения CO, можно рассчитать как

Q7 3 /ч)

    = 440 м ³ /ч воздух

Сравнивая два расчета — подача свежего воздуха должна быть не менее 1200 м 3

0.

Ремонтный гараж — подача свежего воздуха

Подача свежего воздуха в ремонтный гараж с 10 автомобилями , площадью 150 м ² , объемом 300 м ³ и средним расстоянием проезда автомобилей 20 м — можно рассчитать как

Требуемый воздухообмен в час

Приток свежего воздуха из-за требуемых 20 воздухообменов в час можно рассчитать как

  Q _{= 20 (300 м ³ /ч )}

    = 6000 м ³ /ч

Выбросы CO

Выбросы CO можно рассчитать как

9 q 902 (1 (20 м)) (10 вагонов)

    = 220 м ³ /ч CO

Расход воздуха, необходимый для выделения CO, можно рассчитать как

Q7 3 /ч)

    = 880 м ³ /ч воздух

При сравнении двух расчетов подача свежего воздуха должна быть не менее 6000 м ³ /ч.

Местные нормы и правила

Местные правила и нормы всегда должны быть адаптированы.Важно не недооценивать влияние движения в гараже на требуемый поток воздуха.

Альтернативные системы

Типичная система вентиляции для небольшого гаража

Свежий воздух подается через отверстия в наружной стене. Загрязненный воздух удаляется через отверстия, расположенные близко к полу и крыше.

Для больших зданий и гаражей обычно используется воздух, выходящий из вентиляционных систем окружающих зданий, в качестве свежего подпиточного воздуха для гаражей.

В гараж подается воздух комнатной температуры (или температуры после рекуператора). Загрязненный воздух удаляется через отверстия, расположенные близко к полу и крыше.

The Wind Eyes: Проектирование естественной вентиляции в многоквартирных домах

Каждый год более трети потребляемой в США энергии приходится на освещение, обогрев и охлаждение зданий. Затраты на энергию являются бременем как для отдельного человека, так и для нации. Механическое охлаждение и вентиляция зависят от электричества; для производства электроэнергии требуется в три раза больше основного топлива, такого как уголь или природный газ.

В разных культурах и на протяжении всей человеческой истории люди формировали свои дома и ставили окна, чтобы защитить себя от нежелательного солнца и сильного ветра, в то же время улавливая прохладный бриз. По мере того, как архитекторы, проектировщики и застройщики реагируют на общественный интерес к экологичным зданиям, естественная вентиляция снова становится критическим компонентом многоквартирных домов.

Как мы обсуждаем в нашей книге «Этот дом в самый раз: руководство по выбору дома и района» , комфортабельный дом спроектирован так, чтобы поддерживать естественное освещение, хорошую вентиляцию и оптимальные уровни температуры и влажности.Когда на улице жарко и влажно, экологичный дом открыт для бризов, которые охлаждают и сушат кожу. Когда на улице холодно, в экологичном доме тепло, нет сквозняков и циркулирует свежий воздух, чтобы не было душно.

Многие люди предпочитают естественную вентиляцию механической, потому что она дешевле, ее легче контролировать и она естественным образом соединяет дом с внешней средой. Механическая вентиляция может усугубить астму и аллергию из-за конденсата и плесени в воздуховодах или на них. Кондиционер стоит дорого, и многим людям не нравится ощущение нахождения в закрытом холодильнике.В воздухе может ощущаться холодная влажность и неприятный затхлый запах. При естественной вентиляции окна открыты для свежего воздуха и пения птиц, шелеста листвы ветерка, играющих детей. Может быть, пробки, сирены и автосигнализация тоже, но это уже другая история.

Количество окон, их размещение в помещении и их расположение на внешней стороне здания определяют, как часто воздух в помещении заменяется свежим воздухом. По строительным нормам каждая жилая и спальная комната жилого помещения должна иметь хотя бы одно открывающееся окно.Отдельные дома с окнами на все четыре стороны и хорошо подобранным ландшафтом лучше всего подходят для естественной вентиляции. Но при средней плотности от четырех до десяти жилых единиц на акр отдельные дома также используют много земли, большая часть которой отведена под автомобили. Городская жизнь и эффективный общественный транспорт требуют более высокой плотности заселения, чем это возможно в отдельно стоящих домах. Городские кварталы со среднеэтажными и многоэтажными многоквартирными домами отличаются наибольшей плотностью [pdf]: от 35 до 125 жилых единиц на акр, если на единицу приходится всего один автомобиль.Типичное среднеэтажное и многоэтажное здание имеет прямоугольную форму и двухэтажный коридор в центре. Доступ к лифту эффективен; лестничные клетки находятся в конце коридоров в соответствии со строительными нормами. С их плоскими фасадами и одинаковыми рядами окон большинство квартир имеют единую ориентацию, которая не пропускает свежий воздух.

Пример коридора с двойной нагрузкой. (Изображение Р. Томаса Джонса)

Пример одиночной ориентации помещений в зданиях высокой плотности. (Изображение Р. Томаса Джонса)

Тем не менее, можно спроектировать здания, которые обеспечивают желаемую плотность для городской жизни, а также обеспечивают приток свежего воздуха в каждую комнату. Понимание того, как направить ветер в здание, может существенно повлиять на то, насколько комфортно в нем будет жить, работать или планировать.

Большие здания отражают ветер; хорошо распределенные проемы как с подветренной, так и с наветренной стороны здания извлекают выгоду из давления ветра, нагнетающего воздух через окна.При поперечной вентиляции воздух входит с одной стороны и выходит с противоположной, но давление также может вызывать односторонние и вертикальные вентиляционные потоки.

Секция здания, показывающая несколько способов вентиляции. (Изображение Р. Томаса Джонса)

Вентиляция, возникающая, когда несколько отверстий открываются в тень. (Изображение Р. Томаса Джонса)

Стратегии проектирования, которые используют давление ветра и плавучесть для подачи свежего воздуха в каждую ячейку многоквартирного дома, включают следующее: 1) размещение окон как высоко, так и низко в комнатах без перекрестной вентиляции, 2) включая выступы и ниши, которые увеличивают количество экспозиций, 3) застройка отдельных ядер в виде внутренних дворов и вентиляционных колодцев, одинарных загруженных коридоров, этажных сквозных квартир. Примеры таких стратегий есть в книге «Хорошие соседи: доступное семейное жилье », авторами которой являются Том Джонс, Уильям Петтус и Майкл Пяток.

Апартаменты

Cascade Court в Сиэтле и Yorkshire Terrace в Лос-Анджелесе являются примерами использования простых выступов зданий, таких как эркеры и внутренние дворы, для увеличения количества экспозиций и перекрестной вентиляции внутренних помещений. Cascade Court имеет эркеры, глубокие ниши в контуре здания и выступы в контуре.Yorkshire Terrace имеет линейный внутренний двор и глубокие углубления в основании.

Если один комплект окон находится на теплой стороне здания, а другой — на прохладной, как показано в приведенных выше примерах, разница в давлении воздуха будет стимулировать поток воздуха. Выступы и углубления в наружной части здания могут создавать микроклимат, а также стимулировать поток воздуха. Закрытые ниши, которые затеняют одну сторону комнаты, как показано на рисунке, создают карман для прохладного воздуха, вызывая разницу в воздушном давлении, которая стимулирует движение воздуха.

Пример закрытых ниш. (Изображение Р. Томаса Джонса)

В типовом многоквартирном доме с двухнагруженным коридором, ориентированным с востока на запад, половина жильцов имеет единую ориентацию на север. нет прямого солнца; дома холодные и темные, а счета за отопление высокие. Другая половина, обращенная лицом на юг, может столкнуться с противоположной проблемой: чрезмерным нагревом летом. Напротив, коридоры с одинарной загрузкой представляют собой стратегию, позволяющую воздуху проходить через блок.Коридор находится на одной стороне здания и открыт для воздуха. Каждый блок имеет окна в коридор и окна на противоположную сторону здания. Модернистские архитекторы часто использовали эти внешние коридоры, которые служили тротуарами в воздухе. Здание с одним загруженным коридором вдоль оси восток-запад даст южную ориентацию и перекрестную вентиляцию всем блокам. Примером может служить здание Chicago Prairie Avenue Courts архитектора Джорджа Кека. (Вот ссылка на блог Энтони Дензера о темах, связанных с его книгой The Solar House: Pioneering Sustainable Design . )

Пример одного загруженного коридора. (Изображение Р. Томаса Джонса)

Шарль-Эдуар Жаннере-Гри, псевдоним которого был Ле Корбюзье, использовал коридоры с одинарной загрузкой и сквозные квартиры, чтобы оптимизировать солнечную ориентацию и перекрестную вентиляцию. Ле Корбюзье, швейцарско-французский архитектор и градостроитель, задумался о том, как сделать города пригодными для жизни, несмотря на рост их масштабов и плотности, вызванный промышленной революцией. Его цель состояла в том, чтобы создать жилища для масс, которые обеспечивали бы солнечный свет и свежий воздух.Отвечая на лабиринт комнат без окон в ветхих зданиях, населенных рабочим классом, он спроектировал здания со сквозными квартирами, используя схему коридора с пропуском. Коридоры, дающие доступ к отдельным помещениям, встречаются через каждые два-три этажа. Лифт пропускает этажи без коридоров; отдельные блоки имеют внутренние лестницы, ведущие на этажи коридора. Мы должны признать, что по причинам, отличным от стратегии умной вентиляции, некоторые поместья Ле Корбюзье считались невоспроизводимыми моделями.

Unite d’Habitation Ле Корбюзье в Марселе, Франция, является примером пространственной организации единиц, так что они охватывают одну сторону здания до другой стороны. Жилые помещения двойной высоты сокращают необходимое количество коридоров до одного на каждые три этажа. В конце каждого блока есть окна, обеспечивающие перекрестную вентиляцию по всему блоку, проходящую через узкие спальни в пространство двойной высоты.

Жилые помещения нуждаются в постоянной подаче насыщенного кислородом воздуха.В прежние времена низких затрат на энергию здания не строились настолько плотно, чтобы предотвратить утечки необходимого воздуха. Текущие строительные нормы и правила основаны на механической вентиляции, хорошо изолированных и плотно построенных зданиях. Городские застройщики используют драгоценные возможности заполнения для более глубоких зданий с помещениями, расположенными все дальше от наружных стен.

Способы проникновения воздуха вглубь этих зданий включают в себя отдельные открытые к небу ядра для каждой группы квартир и выступы, размещающие помещения ближе или дальше от фасада, такие как эркеры и крытые балконные ниши, открытые коридоры и пол через юниты. Почему эти стратегии не используются более широко? Строительные нормы и правила препятствуют этому, потому что они предназначены для защиты жизни, а не для повышения качества и комфорта внутренних помещений. Также стоит отойти от обычного прямоугольного здания с двойным нагруженным коридором и типичным плоским фасадом с равномерными рядами окон.

Проектирование многоквартирного дома, позволяющего жильцам использовать естественную вентиляцию дома, имеет смысл с точки зрения экологии, экономики и человеческого комфорта.Расходы на электроэнергию в американских домах составляют в среднем почти 2000 долларов в год на одно домохозяйство. Бытовое потребление электроэнергии растет из-за более широкого использования технологических устройств и кондиционирования воздуха. Каждый год в США на кондиционирование воздуха расходуется около 5 процентов производимой электроэнергии, при этом в воздух выбрасывается около 100 миллионов тонн углекислого газа. Это около двух тонн на каждый дом с кондиционером.
