Приточно вытяжная вентиляция для квартиры с кондиционером: Канальный кондиционер и приточная установка. Как жить вместе

Содержание

Кондиционер или приточная вентиляция — что же выбрать? | Просто Ремонт

Часто слышим, мол, окно не буду открывать, поставлю кондиционер. Причем, причины, по которым окно не открывается не важны. Может, шумно, грязно или нет окна вообще. Здесь важно то, что кондиционер не спасет ситуацию.

В этой квартире установлена и бризер, и кондиционер

В этой квартире установлена и бризер, и кондиционер

Так же бессмысленны частые вопросы, которые нам задают: «Что лучше — кондиционер или приточная вентиляция?» Ничто не лучше, потому что вы пытаетесь сравнить мягкое с синим. Есть ли смысл такого сравнения? А есть ли разница между кондиционером и приточной вентиляцией? 🤔 Давайте разбираться 🙂

Если совсем по-простому, то кондиционер — это «открыть холодильник и поставить рядом вентилятор». А вентиляция — это «открыть форточку и поставить рядом вентилятор». Вроде и там и там дует воздух, вопрос какой. 😉

Итак, кондиционер. Он может быть любым — сплит-система, традиционный оконный или мобильный —  не суть. Кондиционер делает воздух не свежим, а холодным! Тот воздух, что у вас в помещении есть. Да, есть сплиты с притоком свежего воздуха, но приток этот настолько незначителен, что сравнивать его с полноценной вентиляцией — это как сравнить пакетированный «натуральный» сок с яблоком.

Принудительная вентиляция — в идеале это целая система с приточной-вытяжной установкой или вентиляторами-грелками, трубами, шумоглушителями, рассчитанными умными людьми. Вся эта гора всего призвана подавать расчетное количество кубометров воздуха в час — подогретого и очищенного. Это далеко не миниатюрная штука и недешевая, но это действительно вентиляция. Есть еще варианты с настенными установками, КИВами и разного рода проветривателями. Если в шкале сок из пакет→яблоко, то это соки в коробочках, бутылочках и свежевыжатые, промежуточный вариант, короче.

Хорошая наглядная табличка с отличиями кондиционера от различных видов вентиляции есть у TION, а продробней об этом будет в завтрашней рассылке — подпишитесь, если вы еще не подписаны.

Скрин с сайта tion.ru

Кстати, в TION действует промокод prostoremont812. Он дает право участвовать во всех акциях, действующих на сайте и заменяет другие промокоды. То есть вам не нужно будет отдельно разыскивать или запрашивать специальный промокод для каждой акции, просто указывайте prostoremont812 — и готово!

То есть кондиционер и вентиляция — это разное. В идеальном идеале ставить нужно и то, и другое. Если что-то одно, то определитесь — «вам шашечки или ехать», то есть свежий или холодный воздух.😉 Не всякий холодный свежий, и не всякий свежий холодный 😉

И короткий дисклеймер: если вы «и так всё знали», то просто этот пост не для вас. Глупо игнорировать 9 тысяч подписчиков в этом блоге и думать, что здесь все написано исключительно для одного человека. Давайте с уважением относиться друг другу! Пишите конструктивные комментарии по теме. 🙂

Другие полезные посты:
Натяжной, гипсокартонный или просто покрасить
Ремонт с дизайнером или своими силами?
Что сначала — фартук или кухня?
Где больше места — в квартире или в доме?

Ваш Просто Ремонт❤️

Вентиляция или кондиционирование? Может ли кондиционер заменить вентиляцию?

Существует мнение, что кондиционеры могут полностью или частично заменить вентиляцию. Якобы достаточно установить наиболее современную сплит-систему, очищающую, увлажняющую, ионизирующую, имеющую антивирусные, антиаллергенные, антибактериальные фильтры, и можно наслаждаться чистейшим свежим воздухом. Но так ли это на самом деле?

Что такое вентиляция и что такое кондиционирование?


Для начала разграничим понятия:

Кондиционирование – это охлаждение, либо нагрев воздуха в закрытых помещениях.

Вентиляция – это подача воздуха, насыщенного кислородом, и удаление отработанного.

То есть при кондиционировании воздух остается прежним. Он может нагреваться, охлаждаться, осушаться, ионизироваться, но при этом не заменяется новым.

А при вентиляции происходит обмен воздушных масс.

Задачи систем:


Основная цель кондиционирования – создание благоприятных для людей климатических условий (привнесение желаемой прохлады в жару, либо тепла в холод).

Задачи вентиляции гораздо шире.

Каждую секунду мы вдыхаем кислород и выдыхаем углекислый газ. Кроме того воздух загрязняется выделениями от строительных и отделочных материалов, от газовых горелок и плит, от спреев и аэрозолей, от чистящих и моющих средств и т.д. Всем этим мы дышим.

Медики рекомендуют каждые два часа открывать окна для проветривания помещений и спать с открытыми форточками.

Но, учитывая цены на отопление – для многих это просто непозволительная роскошь. Кроме того проветривание может привести к сквознякам и тем самым вызывать простудные заболевания.

Выходом становятся принудительные приточно-вытяжные вентиляционные установки, поставляющие свежий воздух и сберегающие тепло в доме зимой, либо прохладу летом.

Бывают ли кондиционеры, выполняющие роль вентиляционного оборудования?


Устройство кондиционера подобно холодильнику. Он либо охлаждает воздух, либо нагревает (при перемещении фреона в обратном направлении). В верхней части внутреннего корпуса есть отверстие для забора воздуха из комнаты. В нижней – для подачи охлажденного или нагретого потока.

Получается, что через систему проходит один и тот же воздух, не обновляемый притоком.

Если указано, что в кондиционере есть «режим вентиляции», то это означает, что устройство будет действовать, как вентилятор, без дополнительного нагрева или охлаждения. Однако порция кислорода в дом при этом не поступит.

Недавно на рынке появились кондиционеры с приточной вентиляцией, осуществляющие подмес воздуха за счет дополнительного внешнего блока и гибкого шланга.  Но объем «приточки» в них настолько мал, а шум при этом настолько велик, что многие владельцы быстро отказываются от данного оборудования.

Если есть вентиляция, нужен ли кондиционер?


Устройства кондиционирования не заменят вентиляцию, однако они могут ей помочь!

Например, если вентустановка подает воздух и удаляет отработанный, а кондиционер его отапливает/охлаждает, осушает/увлажняет, ионизирует или очищает от пыли. Оборудовав свой дом системой вентиляции и кондиционирования, вы обеспечите максимальный комфорт и здоровый микроклимат.

Существуют вентиляционные установки, способные нагревать и кондиционировать воздух, фильтровать его, контролировать влажность и углекислый газ. Причем они гораздо энергоэффективнее кондиционеров и нагревательных приборов. Однако это удовольствие весьма дорогостоящее. Поэтому выбор всегда остается за вами!

Влияние на здоровье и самочувствие человека:


Кондиционер не скажется на здоровье домочадцев, если придерживаться определенных правил:

1. Желательно не выставлять слишком прохладную температуру заведомо ниже необходимой. Если на улице жарко, а в помещении +18, +19 градусов, то резкий перепад может стать причиной переохлаждения и простуды.

2. Если включить кондиционер, закрыть все окна и не обеспечить вентиляцию, то концентрация углекислого газа увеличится в разы, дышать станет труднее, да и риск подхватить вирусы – возрастет, несмотря на комфортную температуру в помещении. Поэтому не забываем про вентиляцию!

3. Фильтры со временем забиваются пылью и опасными микроорганизмами. Пренебрегая заменой или очисткой фильтрующих элементов, мы добьёмся того, что в кондиционере разовьются грибки и плесень. Более того прибор станет источником распространения бактерий, вызывающих аллергические реакции.

При соблюдении этих правил, кондиционеры принесут только комфорт!


Влияние вентиляции на самочувствие человека – исключительно положительное. Подробнее в статье — Системы вентиляции: значение для здоровья.

Специалисты группы компаний «Терконт» осуществляют проектирование и монтаж климатического оборудования для дома, офиса или квартиры в Челябинске и в Екатеринбурге. Связаться с нами можно по одному из телефонов, указанных на сайте. Некоторые кондиционеры и вентиляционные устройства представлены в он-лайн каталоге.

Группа компаний Терконт

Копирование без ссылки на http://terkont. ru/ — запрещено

Типовые решения систем вентиляции и кондиционирования — Стандарт Климат

Монтаж систем вентиляции и кондиционирования Вы можете заказать, позвонив по телефону в Москве: +7(499) 350-94-14. Проектирование и поставка систем вентиляции и кондиционирования по России. Письменную заявку просим Вас отправить на email [email protected] или через форму на сайте.

Отправьте заявку и получите КП

Системы кондиционирования и вентиляции (СКВ) на базе кондиционеров сплит-систем и система естественной вытяжной вентиляции жилых помещений (рис. 1.)

На рис. 1. рассмотрен вариант автономного обеспечения внутренних температурных условий в жилых помещениях с использованием кондиционеров сплит-систем настенного типа.

Достоинством автономных кондиционеров такого типа является простота установки и монтажа.

Внутренний блок установлен на стене на высоте h˜2,5 м.

Наружный блок — на балконе. Фреоновая трасса между внутренним и наружным блоками прокладывается вдоль стены в декоративных коробах.

Конденсат, образующийся во внутреннем блоке, при работе кондиционера в режиме охлаждения с помощью дренажного трубопровода выведен на улицу.

Вентиляция жилых помещений осуществляется естественным путем.

Приток свежего воздуха — через открытые окна. Вытяжка на улицу — через решетки, установленные на кухне и в санузле, далее — через вытяжные шахты. Для очистки воздуха на кухне используется воздухоочиститель.

СКВ на базе кондиционеров сплит-систем может применяться в большом ряде случаев:

  1. в существующих зданиях для поддержания микроклимата в отдельных офисных помещениях или в жилых комнатах;
  2. во вновь строящихся зданиях, если поддержание оптимальных тепловых условий требуется в небольшом числе помещений, например, в ограниченном числе люксов небольшой гостиницы;
  3. во вновь строящихся зданиях для отдельных комнат, тепловой режим в которых отличается от других помещений, например, в серверных, насыщенных тепловыделяющим оборудованием. Поскольку такие кондиционеры работают, как правило, на рециркуляцию, при необходимости, подача в помещения свежего воздуха и удаление вытяжного воздуха выполняется отдельной системой приточно-вытяжной вентиляции.

Система технической вентиляции на базе при точной установки и вытяжного крышного вентилятора (рис. 2.)

На рис. 2. показан пример механической вентиляции жилых помещений коттеджа. Приточная вентиляционная установка обеспечивает допустимые метеорологические условия и санитарные нормы воздуха в помещениях согласно СНиП. В своем составе приточная установка имеет:

  • клапан с электрическим приводом на воздухозаборе;
  • фильтр для очистки воздуха от пыли;
  • электрический (или водяной) калорифер для нагрева воздуха в зимний период времени;
  • вентилятор;
  • систему автоматики с пунктом управления.

Все перечисленные элементы смонтированы в едином металлическом звукоизолированном корпусе.

Такая компактная конструкция приточной установки позволяет монтировать ее в зоне подвесного потолка в обслуживаемом помещении.

В данном примере рассмотрен вариант монтажа приточной установки на техническом этаже. Обработанный воздух по сети воздуховодов поступает в обслуживаемое помещение через потолочные плафоны с регулятором расхода воздуха.

Система вытяжной вентиляции решена с использованием крышного вентилятора.

Аналогичные системы вентиляции смогут использоваться и в офисных помещениях при наличии подвесных потолков.

СКВ на базе сплит-системы с приточной вентиляцией (Рис. 3).

На рис. 3. показан пример кондиционирования магазина с использованием сплит-системы с приточной вентиляцией. Наружный (компрессорно-конденсаторный) блок устанавливается на улице на стене здания (или в техническом помещении в случае комплектации наружного блока центробежным вентилятором). Внутренний блок (включающий в свой состав: фильтр, вентилятор, фреоновый охладитель, электронную панель управления, воздухонагреватель) монтируется в помещении за подвесным потолком.

Свежий воздух забирается с улицы и через термоизолированный воздуховод подается в смесительную камеру, где он смешивается с воздухом, забираемым из помещения. Затем воздушная смесь фильтруется и обрабатывается во внутреннем блоке в зависимости от заданного режима (охлаждение или нагрев). Далее обрабатываемый воздух поступает в обслуживаемые помещения по системе воздуховодов через воздухораспределительные решетки. При этом никак не нарушается дизайн интерьера, т.к. все оборудование монтируется за подвесным потолком. В интерьере остаются лишь изящные декоративные решетки для подачи воздуха. Между собой внутренний и наружный блоки соединяются фреоновым трубопроводом в изоляции.

Сплит-система с приточной вентиляцией, оснащенная электронной системой управления поддерживает нужные параметры микроклимата в любое время года. Летом воздуховод охдаждается, и в помещении поддерживается заданная температура. Осенью и весной кондиционер переключается в режим «теплового насоса» и эффективно подогревает воздуховод без включения колорифера.

Если температура наружного воздуха опускается ниже 0°С, включается дополнительный колорифер. Электронный модуль управления колорифера позволяет плавно регулировать его мощность в зависимости от температуры наружного воздуха, что обеспечивает минимальное потребление электроэнергии.

Для создания воздушного баланса в помещениях магазина предусмотрена вытяжная вентиляция с применением канального вентилятора.

СКВ на базе «чиллера-фанкойлов», совмещенная с центральным отоплением, и система естественной вентиляции административного здания (рис. 4.)

В данной системе кондиционирования источником холодоснабжения является чиллер, установленный на крыше.

Местные неавтономные кондиционеры-фанкойлы напольной установки обеспечивают оптимальные температурные условия в помещениях административного здания.

Фанкойлы включают в себя 2 теплообменника и подключены по четырехтрубной схеме, что позволяет использовать их в зимнее время как приборы центрального отопления.

Четырехтрубная установка предполагает круглогодичное использование фанкойла. В период охлаждения в основной теплообменник поступает холодная вода от чиллера, в межсезонье теплая вода также поступает от чиллера, работающего в режиме теплового насоса; в отопительный (зимний) сезон через дополнительный теплообменник циркулирует горячая вода (с температурой теплоносителя 70–95°C) от системы центрального отопления.

Воздухообмен осуществляется за счет естественной вытяжной вентиляции. Чиллер снабжает хладоносителем фанкойлы многоэтажного здания. Горячая вода поступает в систему из городской теплосети через индивидуальный тепловой пункт в подвале. Воздухоохлаждаемый чиллер с осевыми вентиляторами установлен на крыше. Такой вариант установки является наиболее дешевым, поскольку не требуется места в здании или во дворе. При этом выбрана установка с малошумными осевыми вентиляторами, чтобы их шум не проникал в обслуживаемое и рядом стоящие здания. Насосная станция, обеспечивающая циркуляцию хладоносителя в системе «чиллер-фанкойлы», также установлена на крыше.

Представленная система кондиционирования широко применяется, как правило, при строительстве или реконструкции здания целиком или хотя бы отдельного этажа в гостиницах, офисах, медицинских учреждениях и школах.

СКВ на базе «чиллера-фанкойлов» и система приточно-вытяжной принудительной вентиляции офисных помещений (рис. 5.)

На рис. 5. показан пример комплексной системы кондиционирования для достаточно распространенного офисного типа общественных зданий. Основное оборудование расположено на техническом этаже.

Для приготовления холодной воды, поступающей в воздухоохладители центрального кондиционера и фанкойлы, используется чиллер. Воздушное охлаждение конденсатора этой моноблочной холодильной машины осуществляется радиальным вентилятором.

Воздух для охлаждения конденсатора подается и отводится по воздуховодам, проходящим через кровлю здания. В чиллер встроена гидравлическая группа, перекачивающая хладоноситель, в качестве которого используется вода. В чиллере предусмотрено переключение на режим теплового насоса, и поэтому, в холодные дни, когда система отопления еще не работает, в воздухоохладитель центрального кондиционера и теплообменники фанкойлов подается вода с температурой около 50°С для обогрева приточного воздуха, поступающего в дальнейшем в помещения.

Фанкойлы, аналогичные внутреннему блоку сплит-системы, работают на рециркуляции воздуха в помещении и осуществляют индивидуальное регулирование теплового режима в каждом помещении.

Центральный кондиционер забирает воздух с улицы через жалюзийную решетку, установленную на фасаде технического этажа.

В состав центрального кондиционера, кроме двух ступеней воздушного фильтра (ячейкового и карманного), входят воздухонагреватель, воздухоохладитель и вентиляторная секция, после которой установлены шумоглушители. Для холодного периода года в кондиционере предусмотрен поверхностный увлажнитель воздуха. Такой воздухоувлажнитель способен обеспечить требуемую влажность в помещениях в широком диапазоне. Кроме того, в сравнении с оросительной камерой, он компактнее и разбрызгиватели не требуют поддержания избыточного давления, как форсунки в оросительной камере. В теплый период года влажность подаваемого воздуха снижается за счет выпадения конденсата на теплообменной поверхности фанкойлов.

Приточный воздух от центрального кондиционера по сети воздуховодов самостоятельными каналами подается в помещения на каждый этаж через приточные решетки. Вытяжной воздух удаляется с каждого этажа по сети воздуховодов через решетки в стенах и затем, вытяжным радиальным вентилятором, выбрасывается в атмосферу.

На рисунке условно не показаны перегородки между приточной и вытяжной вентиляционными камерами и чиллером.

СКВ на базе «чиллера-фанкойлов» и система приточно-вытяжной принудительной вентиляции здания гостиницы (рис. 6.)

На рис. 6. рассмотрен вариант установки центрального кондиционера в подвале, а чиллера и насосной станции — на кровле здания. В данной системе используются фанкойлы скрытой установки в фальш-потолке.

Наружный воздух поступает в кондиционер через воздухозаборную шахту на высоте 2-х метров от уровня земли.

Охлажденный (летом) или нагретый (зимой) в кондиционере воздух по системе воздуховодов подается к каждому фанкойлу. С помощью фанкойлов обеспечивается индивидуальное поддержание заданной температуры в каждом помещении. В свою очередь, теплообменник центрального кондиционера снабжается охлажденной водой (или этиленгликолем) от чиллера.

Циркуляцию воды в системе «чиллер-фанкойлы — теплообменник центрального кондиционера» обеспечивает насосная станция, также, как и чиллер, установленная на кровле здания, и регулирует индивидуальный тепловой режим в каждом помещении. Фанкойлы в данном случае работают на смеси наружного и рециркуляционного воздуха.

Удаление воздуха из санузлов и умывальных комнат осуществляется по сети воздуховодов централизованно крышным вентилятором, установленным на кровле здания.

СКВ зала кинотеатра на базе центрального приточно-рециркуляционного кондиционера (рис.

7.)

Общественное здание «зального типа» оборудовано центральной системой кондиционирования воздуха на базе центрального кондиционера и чиллера. Соотношение расходов рециркуляционного и приточного воздуха — переменное и зависит от времени года (зима–лето).

Приточно-рециркуляционный кондиционер, вентиляционное оборудование и чиллер для подготовки хладоносителя установлены в подвале и отделены от зала строительными конструкциями. С помощью насосной группы, встроенной в чиллер, хладоноситель подается к воздухоохладителям.

В качестве открытой градирни в системе оборотного водоснабжения для охлаждения конденсаторов чиллера используется фонтан.

Приток воздуха в зал осуществляется центральным кондиционером через потолочные воздухораспределители. Вытяжка из зала естественная, через шахту, установленную на кровле.

СКВ технологического помещения на базе прецизионного шкафного кондиционера (рис. 8.)

В обслуживаемом помещении установлено технологическое оборудование со значительными выделениями тепла. Для точного поддержания заданной температуры и влажности внутреннего воздуха используется шкафной автономный кондиционер.

Применена система естественной вентиляции. При необходимости может обеспечиваться подмес свежего воздуха в кондиционере (в незначительных объемах).

Внутренний блок кондиционера установлен в соседнем техническом помещении (может быть установлен непосредственно в обслуживаемом помещении).

Конструкция фальш-пола в помещении позволила проложить сеть воздуховодов в полу и осуществить раздачу обработанного в кондиционере воздуха непосредственно под стойки технологического оборудования. Рециркуляционный воздух забирается из верхней зоны помещения и так же по сети воздуховодов поступает на обработку во внутренний блок кондиционера.

Конденсаторный блок воздушного охлаждения расположен на стене с наружной стороны здания.

СКВ выставочного зала на базе центрального кондиционера с утилизацией тепла вытяжного воздуха в перекрестно-точном теплообменнике (рис.

9.)

Оптимальные параметры в выставочном зале поддерживаются с помощью центрального кондиционера.

Центральный кондиционер включает в свой состав дополнительную секцию вытяжного вентилятора, а также систему утилизации тепла вытяжного воздуха в перекрестно-точном теплообменнике. При этом секции самого кондиционера и вытяжной вентиляции размещаются в два яруса. Источником холодоснабжения центрального кондиционера служит чиллер, установленный на кровле.

Насосная станция, также установленная на кровле здания, перекачивает хладоноситель по системе чиллер-теплообменник кондиционера. Воздух поступает в выставочный зал через напольные воздухораспределители и удаляется через потолочные плафоны по системе воздуховодов с помощью вытяжной вентиляционной установки. Удаляемый из помещения воздух отдает свое тепло приточному воздуху в перекрестно-точном теплообменнике.

СКВ операционной на базе приточно-вытяжного автономного кондиционера (рис. 10.)

Для кондиционирования операционной использован моноблочный приточно-вытяжной автономный кондиционер. В конструкции кондиционера использована двухярусная компоновка.

Кондиционер с фреоновым воздухоохладителем расположен в нижнем ярусе. Наружный воздух поступает в кондиционер, охлаждается или нагревается в нем, в зависимости от температуры наружного воздуха, проходит две ступени очистки и по системе воздуховодов поступает в помещение операционной. Раздача воздуха осуществляется в верхнюю зону через специальные решетки, оснащенные специальными фильтрами тонкой очистки. Вытяжные решетки в помещениях установлены в верхней и нижней зонах операционной для удаления из нее легких и тяжелых наркозных газов. По сети воздуховодов вытяжной воздух поступает в секции кондиционера, расположенные во втором ярусе. Холодильная машина кондиционера имеет воздухоохлаждаемый конденсатор. Для охлаждения конденсатора используется воздух вытяжной системы с дополнительным подмесом наружного воздуха. Удаление вытяжного воздуха осуществляется в атмосферу через специальную шахту на кровле здания.

Система вентиляции административного здания на базе поэтажных приточно-вытяжных вентиляционных установок с утилизацией тепла вытяжного воздуха (рис.

11.)

Система приточно-вытяжной вентиляции двухэтажного административного здания включает приточно-вытяжные агрегаты, установленные на каждом этаже.

В своем составе вентиляционные агрегаты (установки) содержат воздухо-воздушный теплообменник (теплоутилизатор), в котором в холодный период года тепло от вытяжного воздуха передается приточному воздуху. Кроме теплоутилизатора, приточного и вытяжного вентиляторов, в вентиляционных агрегатах установлены воздушные фильтры для очистки от пыли обоих потоков воздуха на входе в установку и водяной воздухонагреватель для дополнительного подогрева приточного воздуха. В агрегатах есть также приемный и рециркуляционный воздушные клапаны для регулирования расходов воздуха в каждом потоке.

Воздухозабор осуществляется с фасада здания, обращенного в сторону зеленой зоны, вытяжной воздух выбрасывается на другой, глухой (не имеющий окон) фасад.

Для раздачи приточного воздуха в помещении и удаления вытяжного воздуха использованы приточные и вытяжные плафоны.

СКВ на базе крышных кондиционеров и система естественной вытяжной вентиляции торгового зала (рис. 12.)

Автономный крышный кондиционер установлен на кровле одноэтажного здания магазина. Кондиционер работает на смеси наружного и рециркуляционного воздуха. Необходимое количество наружного воздуха поступает в смесительную камеру, где перемешивается с воздухом, забираемым из помещения. Общее количество воздуха проходит через фреоновый воздухоохладитель и поступает в помещение через систему воздуховодов и воздухораспределителей. Удаление вытяжного воздуха осуществляется системой естественной вытяжной вентиляции через крышный дефлектор.

СКВ спортивного зала на базе крышных кондиционеров с секцией вытяжного вентилятора (рис. 13.)

Автономные крышные кондиционеры установлены на кровле одноэтажного здания и работают на смеси наружного и рециркуляционного воздуха. Кондиционеры укомплектованы дополнительным центробежным вентилятором для подключения вытяжной вентиляции. Такая конструкция кондиционеров позволяет одновременно решить задачу вентиляции и кондиционирования воздуха спортивного зала. Подача кондиционированного воздуха осуществляется через настенные вентиляционные решетки; удаление вытяжного воздуха — через потолочные плафоны.

СКВ на базе кондиционера «сплит-системы с приточной вентиляцией» и система естественной вытяжной вентиляции коттеджа (рис. 14.)

Кондиционер сплит-системы с приточной вентиляцией состоит из внутреннего (испарительного) и наружного (компрессорно-конденсаторного) блоков. В данном примере использован компрессорно-конденсаторный блок с центробежным вентилятором. Он размещен на техническом этаже. Для его охлаждения воздух забирается с улицы. Внутренний блок установлен на техническом этаже и работает на смеси наружного и рециркуляционного воздуха. Охлаждение воздуха летом осуществляется с помощью фреонового воздухоохладителя, а подогрев воздуха зимой — с помощью водяного (или электрического) калорифера. В данном случае используется водяной калорифер, работающий в период отопления от газового котла. Забор наружного воздуха в кондиционер и раздача его по помещениям осуществляются по сети воздуховодов. Воздух для охлаждения конденсатора подается центробежным вентилятором по системе воздуховодов. Для компенсации приточного воздуха из помещений санузлов и кухни предусмотрена вытяжная вентиляция.

СКВ на базе «чиллера-фанкойлов» и приточно-вытяжная установка с утилизацией тепла вытяжного воздуха коттеджа (рис. 15.)

Оборудование систем кондиционирования и вентиляции расположено на техническом этаже.

В системе кондиционирования используется чиллер с воздушным охлаждением конденсатора. Охлаждающий воздух подается в конденсатор центробежным вентилятором по системе воздуховодов.

В жилых помещениях расположены вентиляторные доводчики (фанкойлы) напольного типа вертикального исполнения. Они осуществляют индивидуальную регулировку температуры в каждом помещении. Система обвязки фанкойлов двухтрубная, но в зимний (отопительный) период времени предусмотрено их переключение от чиллера на индивидуальный газовый котел, установленный в отдельном помещении. Зимой фанкойлы работают как радиаторы отопления.

Монтаж систем вентиляции и кондиционирования Вы можете заказать, позвонив по телефону в Москве: +7(499) 350-94-14. Проектирование и поставка систем вентиляции и кондиционирования по России. Письменную заявку просим Вас отправить на email [email protected] или через форму на сайте.

Отправьте заявку и получите КП

Подберем оборудование, удешевим смету, проверим проект, доставим и смонтируем в срок.

Пример приточно-вытяжной вентиляции и кондиционирования в квартире 105 м/2. Решение

Назначение объекта: Квартира общей площадью 105м2


  Предоставленная услуга:
Подбор оборудования для вентиляции и кондиционирования, монтаж и пусконаладочные работы под ключ.

  Регион: Киев.

  Срок выполнения всех работ: 2 недели.





  Заказчик обратился в нашу компанию на первоначальном этапе ремонтных работ, далее нам сообщили, что параллельно проводятся работы по сантехнике.


  Со стороны заказчика была поставлена задача: Подобрать тихую и надежную приточно-вытяжную установку  с рекуператором тепла и встроенной автоматикой. Рассчитать необходимую мощность  бытовых кондиционеров для эффективной работы в летний период.


  Особенности объекта: Необходимо было предусмотреть установку вертикального монтажа системы, и  рассчитать диаметр воздуховодов, что бы в дальнейшем скрыть их подвесным потолком.



Решение от компании Вентбазар:

 Этап 1

  Заказчиком был предоставлен общий план помещения, на основании которого была разработана схема приточно-вытяжной вентиляции (Рис.1).





Этап 2

Вентиляция

  Для подачи свежего  воздуха  в жилые комнаты была рекомендована установка энергоэффективной приточно-вытяжной системы с рекуператором тепла MyCond MV400 I, производство Великобритания.


Рис.2 — приточно-вытяжная установка MyCond MV I;   система управления ‘intelegent’ MyCond



  Данная установка осуществляет забор свежего наружного воздушного потока, производит его очистку в секции фильтрации, подогрев (в холодный период года) и удаление отработанного воздуха из помещения. Также, отдельно была предусмотрена система автоматики компании Atmic, которая предназначена для поддержания заданной (необходимой) температуры воздуха, имеет возможность регулировать производительность системы, а так же защищает все элементы отображая аварийные сигналы.


  Монтаж приточно-вытяжной системы производился в вертикальном положении на балконе за фальшь панелью.


  Для вытяжной вентиляции на кухне, мы порекомендовали поставить вытяжной зонт для удаления воздуха во время приготовления пищи, и дополнительно настенный вентилятор  Silent-100 CZ Silver Design 3C производителя Soler&Palau.

  Для санузла была предусмотрена вытяжная вентиляция с бытовой моделью Мaico ECA 100 Ipro  немецкого происхождения. Преимущества данного аппарата это – стильный дизайн, очень низкие шумовые характеристики, экономичное энергопотребление.



Кондиционирование

  Для охлаждения воздуха в летний  период времени было установлено 4-е разных по мощности сплит-кондиционера Samsung корейского происхождения.


Преимущество моделей:

  • Низкий уровень шума
  • Эффективное охлаждение помещений
  • Приятный дизайн
  • Компактный внутренний блок



  После пусконаладочных работ, была отрегулирована необходимая мощность вентиляционной установки, протестирована вся система автоматики. Заказчик остался доволен выполненной работой, и отметил высокую эффективность принудительной вентиляции.



  Стоимость  приточно-вытяжной вентиляции и кондиционирования с монтажными работами  на данном объекте  составила 80 000 грн. (760 грн. за 1 м2)


Статьи на похожую тему:
Квартира (405 м2). Система вентиляции и кондиционирования

Квартира (680 м2). Система вентиляции и кондиционирования

Статьи по теме кондиционирования и систем вентиляции

Приточные вентиляционные установки

Приточная вентиляция: особенности выбора, достоинства и назначение Для обеспечения комфортного микроклимата в помещениях различного назначения (офисы, магазины, торговые площадки, коттеджи и т. д.) невозможно обойтись без оборудования для осуществления приточной вентиляции. Однако, зачастую доволь

Перейти в каталог

Приточно-вытяжные вентиляционные установки

Мы не замечаем, как важен для нас воздух, пока его не становится слишком мало. Решетки в стенах, вентиляторы в каналах вытяжки — все это полумеры, не оправдывающие  ожиданий. Нужна вентиляция, которая обеспечит сбалансированный приток свежего и удаление отработанного воздуха. Мы, компания Эко

Перейти в каталог

Вытяжные вентиляционные установки

Вытяжная вентиляция осуществляет забор и отведение отработанного воздуха. Современные установки отличаются производительностью, минимальным уровнем шума, минимальным энергопотреблением, они рассчитаны на непрерывный бесперебойный график работы. Система, незаменимая в быту и на производстве Без в

Перейти в каталог

Прецизионные кондиционеры

Отдельным видом систем климатического контроля выступают прецизионные промышленные кондиционеры. Они предназначены для непрерывного высокоточного поддержания установленных параметров воздуха: температура (в пределах одного градуса), относительная влажность, погрешность менее 5% и подвиж

Перейти в каталог

Крышные кондиционеры

Одной из уникальных систем кондиционирования является крышный кондиционер или руфтоп. С помощью этого климатического оборудования можно легко поддерживать желаемый температурный режим и вентилировать воздух в комнатах любого здания. Монтаж агрегата осуществляется на ровных, наклонных поверхностях

Перейти в каталог

Центральные кондиционеры

Для создания лучших условий в здании, а именно нагрева и охлаждения, осушения и увлажнения, ионизации и фильтрации воздушных масс стоит купить системы центрального кондиционерования. В кратчайшие сроки они способны создавать благоприятный микроклимат в зданиях большой площади или нескольких неболь

Перейти в каталог

Заказать обратный звонок

Консультация с сотрудником отдела продаж или сервисной службы займет меньше времени, чем самостоятельный поиск!

Введите номер телефона:

Вызвать специалиста на объект

Задайте вопрос

Оформление заказа

Коммерческое предложение

Запросить оферту

Спасибо!

Ваш отзыв был отправлен на модерацию!

Спасибо!

Наши менеджеры скоро
свяжуться с Вами!

установка фильтрации с кондиционером, монтаж канальной системы в многоквартирном доме, отзывы

Приточно-вытяжная вентиляция для квартиры является популярной вытяжной системой и широко применяется в многоквартирных домах. Суть работы данной установки заключается в отводе из помещений загрязнённого воздуха и транспортировке в него свежего.

Зачем нужна?

Хорошая проветриваемость квартиры является одним из главных условий комфортного проживания и оказывает ощутимое влияние на самочувствие находящихся в ней людей. При недостаточном воздухообмене заметно ухудшается работоспособность, появляется чувство усталости и вялость. Совсем недавно проблему вентилирования квартир решали при помощи системы, функционирующей за счёт естественной тяги, которая создавалась благодаря разнице температур на улице и в помещении. Необходимым условием эффективной работы таких сетей был ток воздуха из деревянных окон, который вызывал сквозняк и обеспечивал естественную тягу. Однако в наши дни с появлением пластиковых окон проблема вентилируемости квартир встала очень остро. Благодаря высокой герметичности, стеклопакеты не допускают сквозняка, движение воздушных масс прекращается и естественная вентиляция становится невозможной. Появление приточно-вытяжных установок помогло эффективно решить проблему создания комфортных условий для проживающих.

Устройство и принцип работы

Конструктивно приточно-вытяжная вентиляционная система представляет собой сложное устройство, состоящее из взаимодействующих между собой приборов. Каждый элемент имеет своё функциональное предназначение и является неотъемлемым звеном одной рабочей цепи.

  • Воздуховод считается «скелетом» вентиляционной системы и служит для транспортировки загрязнённого воздуха на улицу и подвода чистых воздушных масс в помещение. Состоит он из разветвлённой системы труб, объединённых в общую сеть посредством фасонных элементов: тройников, колен и отводов. Воздуховод может иметь круглое либо прямоугольное сечение и быть гибким, жёстким или полугибким. Размер сечения труб выбирается индивидуально и зависит от мощности вентиляционной установки, площади помещения и максимальной скорости движения воздушного потока. Материалом для изготовления воздуховодов служит оцинкованная сталь, алюминиевая фольга и синтетические полимеры, в качестве которых чаще выступают полиизобутилен и винипласт. Пластиковые модели обычно устанавливают при высокой вероятности образования конденсата либо в случае, когда естественная влажность воздуха слишком высока. Такие модели не подвержены коррозии и смогут прослужить до 20 лет. Сверху воздуховоды оборачивают тепло- и шумоизолянтами, после чего прячут в фальшпотолки.
  • Вентилятор также является важным звеном системы, и отвечает за отток/подачу воздушных потоков и уровень давления внутри воздуховодов.

Он может быть двух видов.

  1. В приточно-вытяжных установках частных домов и коттеджей обычно устанавливают модели центробежного типа. Они оборудованы лопаточными колёсами, располагающимися в полых цилиндрах. Боковые части колёс оснащены лопатками, расположенными параллельно оси вращения. Колёса вращаются, толкают воздух к периферии устройства и сжимают его, после чего под воздействием центробежной силы воздух уходит в спиралевидный кожух, а оттуда подаётся к нагнетательному отверстию. Прибор обладает не очень высоким КПД, но его вполне хватает для отвода воздуха в системах с индивидуальным вентиляционным каналом.
  2. Для установки в многоквартирные дома лучше использовать модели осевого типа. Приборы состоят из лопастных колёс и кожухов. Лопасти прочно зафиксированы на втулках под нужным углом, что позволяет им вначале захватывать воздушный поток, а затем перемещать его по направлению оси. Коэффициент полезного действия и производительность осевых приборов гораздо выше, чем у центробежных моделей, что позволяет монтировать их в системы с общедомовыми вентиляционными каналами.
  • Воздушный клапан предотвращает поступление уличного воздуха в помещение во время отключённой вентиляции. Клапаны оборудованы электроприводами, что делает процесс их открытия/закрытия полностью автоматизированным. Некоторые модели оборудованы функцией электрообогрева, что полностью исключает их промерзание в зимний период.
  • Система фильтрации также является важным звеном вентиляции и обеспечивает надёжную защиту помещения от насекомых, пыли и мелкого механического мусора. На бытовые системы обычно устанавливают фильтр грубой очистки, но при желании можно добавить особо чувствительные модели тонкой очистки, способные улавливать частицы размером до 0,1 мкм.
  • Калориферы, устанавливаемые в вентиляционные блоки, бывают водяными и электрическими. Приборы служат для предотвращения замерзания образовавшегося конденсата и осуществляют нагрев подаваемого воздуха в зимний период. Для маленьких квартир можно обойтись установкой электрической модели, в то время как для большого коттеджа целесообразнее использовать водяную модель.
  • Рекуператоры являются идеальным решением проблемы подогрева холодного воздуха, если сравнивать с калориферами, они потребляют гораздо меньше электроэнергии. Суть работы приборов основана на подогреве входящего воздуха при помощи тепла, выделяемого отработанными воздушными массами. В летние месяцы прибор способен работать на охлаждение входящих потоков, что избавляет от необходимости установки кондиционера.
  • Шумоглушители гасят шумы, возникающие вследствие работы электровентиляторов, а также блокируют гул, создаваемый в результате турбулентности воздушных струй. Конструктивно различают трубчатые и пластинчатые модели. Выбор нужного агрегата зависит от мощности вентиляционной установки, длины и аэродинамических качеств воздуховода, а также от материала, из которого он изготовлен. Однако шумоглушители не являются обязательными к установке устройствами и могут успешно заменяться комплексом мер, направленных на снижение шума. Например, уменьшением скорости воздушного потока, увеличением КПД вентилятора или оборачиванием прибора любым звукоизолирующим материалом.
  • Воздухозаборные решётки обеспечивают защиту воздуховода от попадания мелких предметов и осадков, а воздухораспределители служат для равномерного рассеивания воздушных масс в помещении.

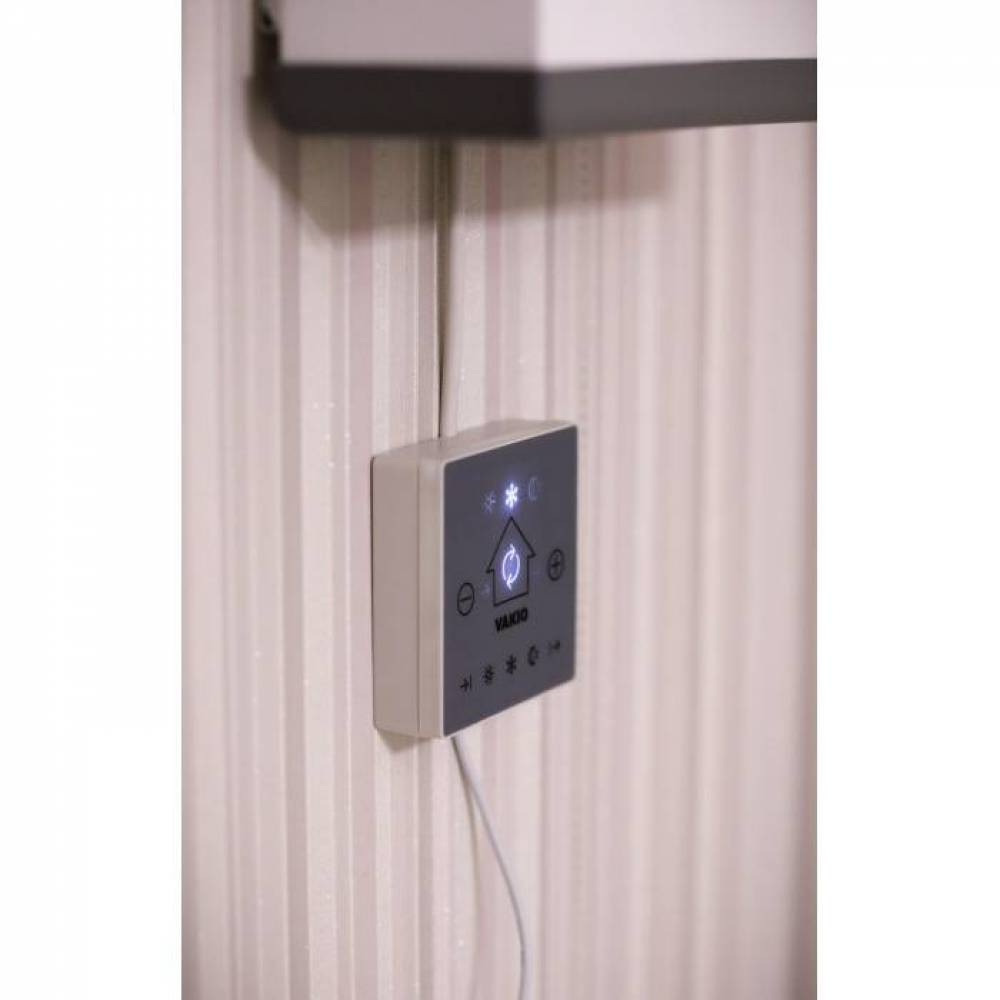

  • Система управления вентиляционной системой нужна для включения и отключения вентилятора и калорифера, открытия воздушного клапана, регулировки объёма подаваемых потоков и своевременного оповещения о неисправностях и поломках. Наиболее современные модели оснащены функцией таймера и встроенным термодатчиком. Управление и контроль осуществляется благодаря выносному пульту. Система управления включает в себя и систему безопасности устройства. Благодаря встроенным предохранителям цепь разомкнётся и отключит нагреватель и вентилятор при критическом перегреве обмотки их двигателей.

Принцип действия приточно-вытяжных вентиляций заключается в управляемой замене воздушных объёмов помещений посредством притока и отвода воздушных масс. Именно процесс обмена отличает принцип работы вентиляционных установок от принципа работы систем кондиционирования, в которых приток свежего воздуха часто вообще отсутствует или ограничен. Вентиляция же функционирует на стыке замкнутого пространства помещения и внешней уличной среды, и осуществляет непрерывную и одновременную циркуляцию воздушных масс между ними. Возможность обустройства разветвлённой сети воздуховодов позволяет обеспечить вентиляцией любое количество комнат в квартире. Помимо главной функции замены грязного воздуха на чистый, приточно-вытяжные системы часто оборудуются дополнительными устройствами, работа которых позволяет не только очищать воздух, но и увлажнять, ионизировать, подогревать и обеззараживать его.

Разновидности

Современный рынок вентиляционного оборудования предлагает большой выбор как сборно-разборных модульных моделей, так и моноблоков. Модульные установки состоят из отдельных элементов, которые приобретаются как самостоятельные изделия, после чего монтируются в общую сеть. Данный метод установки позволяет сформировать систему, отвечающую запросам конкретного потребителя и укомплектовать её в соответствии с его пожеланиями. Минусом модульных конструкций является необходимость сложных расчётов, разработки проекта и тщательного подбора элементов, совместимых друг с другом. Кроме того, наборные системы требуют профессионального тестирования и точной настройки. Для выполнения пусконаладочных мероприятий придётся воспользоваться услугами специалистов, что вызовет дополнительные финансовые затраты и увеличит сроки проведения работ.

Для установки вентиляции в квартиры или частные дома наиболее подходящим вариантом являются моноблоки – это системы, включающие все необходимые устройства и прошедшие заводскую настройку. Потребителю остаётся лишь правильно установить конструкцию и приступить к её эксплуатации. Достоинствами моноблочных вентиляционных систем является их компактность и хорошая шумоизоляция. К недостаткам относят невозможность выбора того или иного компонента на свой вкус, а также сложность оснащения системы дополнительными устройствами. Это объясняется тем, что все основные узлы системы проверены на совместимость и настроены, установка нового прибора вызовет необходимость перенастройки и регулировки всех остальных.

Конструктивно-моноблочные установки подразделяются на несколько типов.

  • Индивидуальные модели предназначены для обслуживания одного небольшого помещения. Система не имеет воздуховодов и устанавливается непосредственно в вентиляционный канал. Производительность таких устройств не превышает 100 м³/ч, а монтаж выполняется довольно просто и быстро. Плюсами моделей считают их компактность и невысокую стоимость. К минусам относят слабую шумоизоляцию и возможность расположения системы только в помещении.
  • Канальные модели являются более мощными и производительными. Они предназначены для подачи и отвода воздушных масс через систему воздуховодов. Производительность моделей может достигать 500 м³/ч, что позволяет устанавливать их в большие двухуровневые квартиры и частные дома в несколько этажей. К плюсам канальных моделей относят эффективное обслуживание больших площадей и долгий срок эксплуатации, а к минусам – необходимость оснащения особо мощных моделей водяными нагревателями, что, в свою очередь, требует подключения вентиляционной установки к системе отопления. Такая необходимость обусловлена тем, что в холодное время года расход электричества на нагрев входящего потока будет очень большим. Например, для того чтобы нагреть воздушный поток в мощных высокопроизводительных устройствах до +18 градусов, потребуется до 5 кВт электроэнергии.
  • Системы с рекуперацией тепла позволяют значительно сократить расход электроэнергии на обогрев воздушных потоков. КПД многих видов рекуператоров достигает 90%, что позволяет при эксплуатации установки в не очень холодном климате обойтись без установки электронагревателя. К недостаткам рекуператоров относят высокую стоимость многих моделей и вероятность перемешивания незначительных порций входящего и выходящего потоков, что приводит к появлению неприятного запаха в помещении. Однако такой негативный эффект наблюдается только у камерных моделей. Роторные, трубчатые и пластинчатые приборы перемешивания воздуха не допускают и могут смело использоваться в домашней вентиляции.
  • Системы с кондиционированием предполагают совместное размещение кондиционера и вентилятора в едином блоке. Устройство оснащено автоматикой и может работать в нескольких режимах вентилирования и кондиционирования. Режимы включаются автоматически благодаря климат-контроллеру, самостоятельно решающему, какой из приборов запустить.

Установка системы

При выполнении чёткой последовательности работ и соблюдении техники безопасности выполнить монтаж приточно-вытяжной вентиляции сумеет даже начинающий мастер. Первым этапом станет бурение в отверстия, равного по диаметру размеру сечения воздуховода. Затем в это отверстие вставляется воздуховод и начинается подготовка к монтажу корпуса установки. Для этого следует привязать к устройству страховочные канаты и лишь после этого начинать его фиксацию. После того как корпус будет установлен, осуществляется подсоединение системного блока и воздуховода. Далее, в стене бурятся отверстия для укладки электрического кабеля, после чего подключаются провода питания, крепится кронштейн для диффузора и монтируется пульт управления. Монтаж индивидуальных моделей производится по упрощённой схеме и заключается в установке прибора непосредственно в вытяжной канал.

Советы и рекомендации

Судя по отзывам потребителей, эксплуатация приточно-вытяжных систем требует регулярного контроля и своевременной замены фильтров. Кроме того, необходимо следить за состоянием воздуховодов. Особенно это относится к гофрированным моделям, склонным к образованию на своих внутренних поверхностях жировых отложений и скопления пыли. Чистка труб производится при помощи жёстких щёток, с предварительным разбрызгиванием в трубопровод растворяющей жир жидкости. Помимо чистоты труб и фильтров, необходимо контролировать целостность воздуховода.

В случае надрыва трубы следует немедленно восстановить герметичность системы, воспользовавшись паяльником для пайки труб или термоустойчивым герметиком. При возникновении неисправностей любого из электромеханических элементов следует немедленно прекратить эксплуатацию вентиляционной установки и вызвать мастера. Однако лучшим средством продления срока службы вентиляции является своевременная профилактика. Для этого раз в год необходимо приглашать специалиста, который проведёт тестирование основных агрегатов и в случае их некорректной работы быстро устранит неисправность. Приточно-вытяжная вентиляция является практичным решением создания в квартире комфортного микроклимата. С её помощью можно быстро проветрить помещение, обеспечить прогрев холодного воздуха в зимний период и, не прибегая к установке кондиционера, охладить помещение летом.

О том, как установить приточно-вытяжную вентиляцию в квартире, смотрите в следующем видео.

Приточная вентиляция или кондиционер? | Блог L.

DesignStudio

Комфорт для человека в первую очередь связан с воздухом. «Трудно дышать», «вздохнуть с облегчением», «глоток свежего воздуха» – даже описание собственных эмоций у нас связано с дыханием. В этой статье поговорим о системах, обеспечивающих в доме комфортный микроклимат, и узнаем, что лучше – приточная вентиляция или кондиционер.

Вентиляция и кондиционирование: разбираемся в процессах

Задача у этих систем одна – обеспечить приятную атмосферу и температуру в доме или квартире. Но решают они ее по-разному.

Приточно-вытяжная вентиляция подает свежий воздух извне и удаляет отработанный. Продвинутые системы позволяют очищать, подогревать и регулировать скорость обновления воздуха. Ведь только для дыхания человеку требуется не менее 30 м3 в час, а если людей в помещении несколько, работают газовые приборы, присутствуют сильные запахи и т.д., потребность в нем только увеличивается.

Кондиционирование создает комфорт внутренней среды – охлаждает или подогревает воздух в комнате, озонирует его, очищает от пыли и бактерий, и т. д. Современные устройства могут частично обновлять воздух в помещении, подмешивая в него струю из внешней среды, но их максимальная мощность невелика – до 20-30 м3 в час.

Так что у каждой системы свои функции: вентиляция обеспечивает воздухообмен и приток кислорода, кондиционер регулирует микроклимат.

Достоинства и недостатки

Каждая из систем имеет свои особенности, о которых нужно знать, прежде чем принять решение об установке.

Плюсы кондиционеров:

  • Быстрота, точность и легкость управления: нужные показатели легко настроить с пульта. Можно тут же ощутить изменения и откорректировать их по своему желанию.
  • Обилие параметров регулировки: управление температурой, влажностью, направлением, скоростью потоков и другими функциями включено в большинство современных моделей.
  • Изоляция от внешних условий – шума, пыли, аллергенов, выхлопных газов и т.д.

Есть и минусы:

  • Контроль микроклимата возможен только при работе устройства. Как только кондиционер выключается, параметры атмосферы в помещении быстро возвращаются к исходным значениям.
  • Серьезные расходы на покупку, установку устройства, оплату электроэнергии, обслуживание, ремонт.
  • Шумность, особенно на полной мощности.
  • Необходимость регулярного обслуживания. Влажные пыльные поверхности внутреннего блока – излюбленное место размножения бактерий, плесени, клещей и других болезнетворных организмов.

Кроме того, кондиционер требует большой аккуратности в использовании: сильный перепад температур внутри и снаружи дома часто приводит к простудам.

Достоинства приточной вентиляции шире:

  • Всесезонность – в отличие от кондиционера, вентиляция эффективна круглый год.
  • Возможность установки в любых помещениях, в т.ч. подвальных, технических, мансарде и т.п.
  • Простота и экономичность установки и обслуживания.
  • Возможность работы без затрат энергии – воздухообмен происходит за счет разности температур снаружи и внутри помещения.
  • Низкий уровень шума даже при включении приточных и вытяжных вентиляторов.
  • Более здоровый микроклимат за счет притока кислорода.

Однако и у нее есть недостатки:

  • Невозможность точно задать температуру воздуха. Если подогрев еще можно реализовать при помощи тепловентилятора, то на его охлаждение система не рассчитана.
  • Доступ внутрь дома шума, гари, пыли, насекомых и т.д. Для защиты от них приходится ставить фильтры, сетки и прочие приспособления.
  • Легкость создания сквозняков и выстуживания помещений.

Правда, современные системы успешно борются с этими недостатками. Вентиляционные установки снабжаются клапанами, фильтрами и другими устройствами для комфортного и полноценного воздухообмена.

Что же в итоге? Кондиционирование и приточная вентиляция не соперничают, а дополняют друг друга, поэтому оптимальным решением будет установка сразу обеих систем. Однако делать это надо на основе точных расчетов: объем помещений, их назначение, протяженность, сечение и количество изгибов воздуховодов определяют мощность и производительность устройств. Кроме того, закладывать их нужно на этапе проектирования: смонтировать полноценные системы вентиляции и кондиционирования после окончания ремонта будет уже невозможно.

Самый разумный, экономичный и быстрый путь – обратиться в дизайн-студию. Работая над Вашим проектом, профессиональный дизайнер поможет сориентироваться в выборе оптимальной системы и подскажет недорогие варианты, проконсультирует по всем вопросам.

Постоянный воздухообмен плюс управление климатом – и дышать в вашем доме будет легко и приятно! Также советуем почитать про способы увлажнения воздуха в квартире.

Застройщик: Квартира Fresh Air 101

Время прочтения: 5 минут

Обеспечение надлежащей вентиляции является важнейшим компонентом проектирования многоквартирных домов из-за ее влияния на здоровье и комфорт жильцов. Вентиляция связывает всю систему HVAC воедино. Без вентиляции воздух в помещении не может освежиться и насытиться кислородом. Какой набор «легких» лучше поставить в вашем здании?

Глоток свежего воздуха

Качество воздуха в помещении (IAQ) относится к качеству воздуха внутри и вокруг зданий и сооружений, особенно в том, что касается здоровья и комфорта людей, находящихся в здании. Увеличение количества наружного воздуха, поступающего в здание, помогает контролировать уровни загрязняющих веществ, запахи, температуру, влажность и другие факторы, которые могут повлиять на здоровье и комфорт людей, находящихся в здании.

Вентиляция  можно разделить на две подкатегории: естественная и механическая вентиляция.

Естественная вентиляция

Естественная вентиляция возникает в результате действия естественных сил, таких как давление ветра или разница в плотности воздуха, через преднамеренные открытия, такие как окна и двери.

Требования к вентиляции изложены в разделе 402 IMC и ASHRAE 62.2 — Вентиляция и приемлемое качество воздуха в жилых помещениях . Минимальная площадь, открываемая наружу, должна составлять 4% от общей площади вентилируемого пола. Конкретный подход и конструкция систем естественной вентиляции будут различаться в зависимости от типа здания и местного климата. В соответствии с кодом, вот дополнительные требования:

Размеры окна: В соответствии с разделом 402.2 IMC и ASHRAE 62.2-2019, раздел 6.6.1, минимальная площадь, открываемая наружу, должна составлять 4% от общей площади вентилируемого пола. Окна должны иметь такие размеры, чтобы чистая открываемая площадь равнялась 4% от общей площади пола.

Если невозможно обеспечить минимальный размер открываемой площади, потребуется механическая вентиляция.

  • Требуется вытяжка для ванной: В соответствии с ASHRAE 62.2-2019, раздел 5, в каждой ванной комнате должна быть установлена ​​местная механическая вытяжная система.
  • Кухонная вытяжка:  Рециркуляционная вытяжка может использоваться вместе с естественной вентиляцией, если открываемая площадь составляет 4% от общей площади вентилируемого пола.

Механическая вентиляция

Механическая вентиляция основана на оборудовании, которое потребляет электроэнергию, подавая воздух в помещение или удаляя его из помещения с помощью приводного оборудования, такого как вентиляторы с приводом от двигателя и воздуходувки.

Требования к механической вентиляции описаны в IMC, раздел 403, и ASHRAE 62.2-2019, раздел 4, вентиляция жилых помещений. Энергетические кодексы, такие как Стандарт ASHRAE 90.1 —  Энергетический стандарт для зданий, за исключением малоэтажных жилых зданий  , часто требуют рекуперации энергии воздух-воздух для механических систем вентиляции.

Когда системы механической вентиляции требуются в соответствии с нормами?

Воздуховод OA (наружный воздух) к блоку HVAC

Механическая вытяжная система, приточная система или их комбинация должны быть установлены для работы в жилом помещении, чтобы обеспечить постоянную вентиляцию жилого помещения с наружным блоком со скоростью не ниже указанной в ASHRAE 62.2, раздел 4.1.1. Этого можно добиться, подключив воздуховод наружного воздуха к кондиционеру.

  • Единицы ERV:  Вентиляция с рекуперацией энергии — очень энергоэффективная альтернатива, основанная на использовании вытяжного воздуха для предварительного кондиционирования всасываемого воздуха и снижения общей нагрузки на охлаждение или обогрев. Важно отметить, что блоки ERV могут соответствовать полной нагрузке HVAC только при определенных условиях температуры и влажности. В противном случае они должны работать вместе с кондиционером или обогревателем.

  • Вентиляция всего дома/квартиры:  Хорошо спроектированная система вентиляции обеспечит достаточный уровень воздухообмена, удаление загрязняющих веществ и примесей, а также повышение уровня комфорта в многоквартирных жилых домах. Самое главное, правильная система вентиляции – это свежий воздух и комфорт в помещении.

BASE4 | Ваши эксперты МООС!

Выбор системы вентиляции для многоквартирного дома будет зависеть от многих аспектов, включая стоимость. Идея состоит в том, чтобы разместить систему, которая может создать идеальную среду обитания для жильцов при сохранении бюджета. BASE4 поможет вам сделать правильный выбор для вашего проекта!



Оформить заказ STONEPILEllc — строительный онлайн-колледж , единственное высшее учебное заведение, на 100 % посвященное строительным инновациям и образованию.



Спасибо,

Blair Hildahl
BASE4 Директор
608.304.5228
[электронная почта защищена]

Источник:
1. https://www.epa.gov/indoor-air-quality-iaq/how-much-ventilation-do-i-need-my-home-improve-indoor-air-quality

Вентиляция высотных многоквартирных домов — первый взгляд

Кондоминиумы и квартиры сталкиваются с некоторыми серьезными проблемами, когда речь идет о вентиляции для обеспечения хорошего качества воздуха в помещении.(Я живу в многоквартирном доме, построенном в 1970 году, без механической вентиляции во всем доме, но это другая история.) В высотных зданиях ветер и дымовая труба часто делают стратегии механической вентиляции бесполезными, особенно для нижних частей здания. . Давайте взглянем.

Теория и практика высотной вентиляции

Лорн Рикеттс из инженерной фирмы RDH в прошлом году выступил с докладом в летнем лагере Building Science Summer Camp о вентиляции высотных зданий. Он начал с тематического исследования 13-этажного жилого дома в Ванкувере.Стратегия вентиляции в этом здании заключалась в использовании большого вентилятора на крыше для нагрева или охлаждения наружного воздуха и подачи его в коридоры всех 13 этажей. Изображение ниже взято из его презентации, которую вы можете скачать с веб-сайта Building Science Corporation ( pdf ).

multifamily-high-rise-ventilation-herd-corridors

Как только вентиляционный воздух оказывается в коридорах, теория выталкивает его в жилые единицы через преднамеренные подрезы входной двери. Вы можете видеть эти маленькие стрелки, скользящие под дверями на рисунке выше, так что это должно быть правдой.Правильно?

Ну, не совсем. Есть старая поговорка: «В теории нет разницы между практикой и теорией. На практике есть». (Раньше я говорил людям, что эта цитата принадлежит Йоги Берра, но Сноупс поставил под сомнение эту атрибуцию.) Таким образом, все эти красивые стрелки, показывающие равномерное распределение вентиляционного воздуха, на самом деле не соответствуют практике. Вот почему.

Во-первых, воздух перемещается из одного места в другое благодаря двум причинам: перепаду давления и пути. Дверные подрезы обеспечивают путь, но перепады давления различны.Механическая система вентиляции — не единственный механизм создания разницы давлений. Рикеттс показал приведенную ниже диаграмму, суммирующую влияние ветра, эффекта стека и механической системы.

Ветер, эффект дыма и механические системы — вот механизмы, создающие перепады давления

. Но движущие силы — не единственные проблемы. Пути тоже есть. Большая часть этого вентиляционного воздуха не попадает в коридоры из-за утечек в шахты лифтов и другие места.Их измерения показали, что только 40% всего вентиляционного воздуха действительно попадает в коридоры. Вау!

Затем измерили, сколько этого воздуха попало в жилые помещения через дверные проемы. Результат: всего 20%. Вау!

Затем они сделали математику: 40% x 20% = 8%. Что?!

Ванкувер, у нас проблема! (Все в порядке. Я могу так говорить, потому что я из Хьюстона.)

Несоответствие вентиляции

Как видите, в результате блоки на верхних этажах получают намного больше вентиляционного воздуха, чем блоки на нижних этажах.На самом деле, их испытание с использованием индикаторного газа показало, что существует разница в скорости вентиляции снизу вверх на порядок (в 10 раз). Они составляют около 10 кубических футов в минуту (куб. футов в минуту) внизу и почти 200 куб. футов в минуту вверху.

В результате на нижних этажах больше проблем с качеством воздуха в помещении, чем на верхних этажах. Уровень углекислого газа был выше. Было больше проникновения из гаража в нижней части здания.

Очевидно, что герметичная система вентиляции коридора не работала для этого здания.Они рассмотрели движущие силы (ветровые, эффект дыма, механические) в зданиях другой высоты и в другом климате. Они пришли к выводу, что механические системы не могут «подавить природу» и что повышение давления в коридоре не является хорошей стратегией вентиляции.

План благоустройства

Основываясь на том, что они нашли, команда предложила следующее:

  • Уплотнить воздух между гаражом и жилыми помещениями
  • Разделите жилые блоки на отсеки, чтобы уменьшить утечку воздуха между блоками
  • Установить вентилятор с рекуперацией тепла в каждой квартире
  • Установите крышную вентиляционную установку меньшего размера, которая вентилирует только коридоры

Это система, которая может работать как в теории, так и на практике!



Загрузить презентацию Лорна Рикеттса:   Вентиляция в многоквартирных домах (pdf)



Похожие статьи

Вентилятор с рекуперацией энергии НЕ ЯВЛЯЕТСЯ осушителем

Приключения в вентиляции ванной комнаты отеля

4 цитаты о вентиляции, которые потрясут ваш мир качества воздуха в помещении



Изображение предоставлено: высотное многоквартирное здание от Energy Vanguard; два чертежа вентиляции из презентации Лорна Рикеттса



ВНИМАНИЕ: Комментарии проходят модерацию. Ваш комментарий не появится ниже, пока не будет одобрен.

Резиденции Часто задаваемые вопросы

.
Срок Определение Источник
Процедура образования аэрозоля (AGP) Процедуры, которые могут вызвать кашель. Процедуры, которые, как считается, генерируют аэрозоли и капли как источник респираторных патогенов, включают вентиляцию с положительным давлением (двухуровневое положительное давление в дыхательных путях [BiPAP] и постоянное положительное давление в дыхательных путях [CPAP]), эндотрахеальную интубацию, отсасывание из дыхательных путей, высокочастотную осцилляторную вентиляцию. , трахеостомия, физиотерапия грудной клетки, небулайзерная терапия, индукция мокроты и бронхоскопия.AGP в идеале должны проходить в изоляторе для инфекций, передающихся воздушно-капельным путем (AIIR). ЦКЗ
Аэрозоль инфекционный Инфекционный аэрозоль представляет собой систему жидких или твердых частиц, равномерно распределенных в мелкодисперсном состоянии через газ, обычно воздух. (Они маленькие и достаточно плавучие, чтобы вести себя как газ, но их можно отфильтровать из газа.) АШРАЭ ПД
Аэрозоль, передача на короткие расстояния Передача болезни при вдыхании аэрозолей вблизи источника.Расстояние для этой передачи не изучалось выше двух метров. СИДРАП
Эпоха Воздуха Время, прошедшее с момента входа воздуха в пространство (в любой заданной точке). ДМХК
Скорость воздухообмена Воздушный поток в единицах объема в час, деленный на объем помещения здания в идентичных единицах объема (обычно выражается в воздухообменах в час [ACH или ACPH]) ДМХК
Воздушный раздражитель Частица или летучее химическое вещество в воздухе, вызывающее физиологическую реакцию при контакте со слизистой оболочкой глаз, носа или горла. ДМХК
Миграция объема воздуха Объем воздуха, который обменивается при входе/выходе из помещения (через дверной проем между помещением и пространством за его дверью) ДМХК
Воздух, выхлоп Воздух, удаляемый из помещения и выбрасываемый за пределы здания механическими или естественными системами вентиляции. ДМХК
Воздух, макияж Любая комбинация наружного и переносного воздуха, предназначенная для замены отработанного воздуха и эксфильтрации. ДМХК
Воздух, наружный (1) Воздух снаружи здания или забираемый снаружи и ранее не циркулировавший в системе;
(2) Окружающий воздух, поступающий в здание через вентиляционную систему, через специальные отверстия для естественной вентиляции или путем инфильтрации.
ДМХК
Воздух рециркуляционный Воздух, удаляемый из помещения и повторно используемый в качестве приточного воздуха. ДМХК
Воздух, подача Воздух, подаваемый механической или естественной вентиляцией в помещение, состоящее из любого сочетания наружного воздуха, рециркуляционного воздуха или переносного воздуха. ДМХК
Воздух, передача Воздух перемещался из одного помещения в другое. ДМХК
Капельные ядра Остаток мелких частиц (5 мкм или меньше) испарившихся капель, содержащих микроорганизмы, которые остаются взвешенными в воздухе и могут широко рассеиваться воздушными потоками с помещением или на большие расстояния. ДМХК
Изоляционная камера для инфекций, передающихся воздушно-капельным путем (ИИИР) Помещение, спроектированное с отрицательным давлением для защиты пациентов и людей, находящихся вне помещения, от распространения микроорганизмов (передающихся воздушно-капельным путем), которые заражают пациента внутри помещения. ДМХК
Инфекционный агент, передающийся воздушно-капельным путем Переносимая по воздуху частица, которая может вызвать инфекцию. ДМХК
Воздушно-капельный патоген Частица в воздухе, которая может вызвать заболевание. ДМХК
Бортовая передача Передача воздушно-капельным путем определяется как «распространение переносимых по воздуху капельных ядер или мелких частиц респирабельного размера, содержащих инфекционные агенты, которые остаются заразными с течением времени и на расстоянии». «Важным требованием воздушно-капельной передачи является то, что она может происходить только на большом расстоянии от источника, согласно CDC. СИДРАП
Система очистки воздуха Устройство или комбинация устройств, используемых для снижения концентрации переносимых по воздуху загрязняющих веществ, таких как микроорганизмы, пыль, пары, вдыхаемые частицы, другие твердые частицы, газы и/или пары в воздухе. Связанный термин: фильтр HEPA. ДМХК
Прихожая Комната, отделяющая изолятор от коридора. ДМХК
Залив (пациент) Пространство для проживания человека с одной жесткой стеной у изголовья и тремя мягкими стенками. ФГИ
Биоаэрозоль Взвешенные в воздухе частицы или капли, состоящие из биологических веществ, таких как бактерии, пыльца, грибки, кожные чешуйки и вирусы, или содержащие их. ДМХК
Инфильтрация воздуха в здании Неконтролируемая утечка внутрь воздуха (который может содержать захваченный водяной пар) через щели и зазоры в любом элементе здания, а также вокруг окон и дверей здания, вызванная напорным действием ветра или влиянием разницы плотности воздуха внутри и снаружи помещений . ДМХК
КАДР Скорость подачи чистого воздуха, которая представляет собой комбинированный эффект фактического количества воздуха, проходящего через фильтр, и эффективности фильтра. АХАМ AC-1
Внебольничная инфекция Инфекция, присутствующая или инкубирующая у пациента при поступлении в больницу (или который впоследствии находится вне больницы). ДМХК
Загрязнитель или загрязнитель Любая примесь, любой материал постороннего характера, связанный с химическим веществом, фармацевтическим препаратом, физиологическим принципом или инфекционным агентом. ДМХК
Загрязнитель, переносимый по воздуху Нежелательный компонент в воздухе, который может снизить приемлемость воздуха. ДМХК
Загрязнение Акт контаминации, особенно проникновение болезнетворных микробов или инфекционного материала в обычно стерильные предметы или на них. ДМХК
COVID-19 COVID-19 — это сокращенное название «коронавирусной болезни 2019 года» ВОЗ
Шкаф Помещение, предназначенное для проживания человека, имеющее по крайней мере один проем и не имеющее двери и огражденное с трех сторон перегородками полной или частичной высоты. ФГИ
Капельная передача Капельная передача определяется как «респираторные капли, переносящие инфекционные патогены, которые передают инфекцию, когда они попадают непосредственно из дыхательных путей инфицированного человека на восприимчивые поверхности слизистых оболочек реципиента, как правило, на короткие расстояния, что требует защиты лица». Тесный контакт включает перенос поверхностного загрязнения через руки в рот, нос или глаза, мытье рук и перчатки являются обычными мерами контроля. СИДРАП
Эпидемиология Изучение распространения и детерминант болезни. ДМХК
Фильтр HEPA (или абсолютный фильтр) Высокоэффективный воздушный фильтр для твердых частиц с эффективностью 99,97 % удаления твердых частиц размером более 0,30 микрон. ДМХК
Внутрибольничная инфекция (HAI) См. Внутрибольничная инфекция.
Палаты интенсивной терапии (ICU) (также палаты интенсивной терапии CCU) Палаты, в которых уровень ухода за пациентами и электронного мониторинга пациентов значительно выше, чем в обычных палатах. ФГИ
МЭРВ Минимальное отчетное значение эффективности: Доля частиц, удаляемых из воздуха, проходящего через фильтр, называется «эффективностью фильтра» АШРАЭ 52.2-2017
Внутрибольничная инфекция (или внутрибольничная инфекция [HAI]) Инфекция, приобретенная в больнице, которая не присутствовала или не находилась в стадии инкубации при поступлении. ДМХК
Профессиональные инфекции Инфекция, полученная во время работы в медицинском учреждении. ДМХК
Оппортунистический организм Обычно неинфекционный агент, который становится заразным для хозяина с ослабленным иммунитетом. (любой новый организм, особенно аэрозольные респираторные вирусы, против которых нет вакцины или коллективного иммунитета, становится условно-патогенным организмом.) ДМХК
Пневмония Воспаление легочной ткани. ДМХК
СИЗ Средства индивидуальной защиты — это средства, которые носят для сведения к минимуму воздействия опасностей, вызывающих серьезные травмы и заболевания на рабочем месте. Администрация по безопасности и гигиене труда, СИЗ
Наддув Разница в давлении между пространством и эталонным давлением. ДМХК
Помещение Помещение, окруженное прочными стенами и имеющее дверь. ФГИ
SARS-CoV-2 Тяжелый острый респираторный синдром CoronaVirus 2 Международный комитет по таксономии вирусов (ICTV)
УФ Ультрафиолетовое облучение. ДМХК
УВГИ Ультрафиолетовое бактерицидное облучение. ДМХК
Вентиляция Процесс подачи воздуха в помещение или удаления воздуха из него с целью контроля уровня загрязнения воздуха, влажности или температуры в помещении. Такой воздух может быть, а может и не быть кондиционированным. ДМХК
Эффективность вентиляции Способность системы удалять загрязнения, генерируемые источником в помещении. ДМХК

Механическая вентиляция — ключ к современным домам с плотной застройкой

Как в дом с хорошей теплоизоляцией попадает свежий воздух, спертый воздух и запахи готовки? Механическая вентиляция имеет ключевое значение для современных плотно построенных домов. Контроль количества и качества воздуха в вашем доме полезен как для вашего здоровья, так и для здоровья вашего дома.

Механическая вентиляция улучшает качество воздуха в помещении, обеспечивая приток свежего воздуха и разбавляя загрязняющие вещества, регулирует влажность, предотвращает недостаточный приток воздуха и не требует, чтобы люди открывали окна.

Существует три способа циркуляции воздуха:

  • Механические выхлопные системы (локальные или многоточечные)
  • Механические системы снабжения
  • Сбалансированные механические системы (выхлоп и подача)

В соответствии со строительными нормами и правилами новые дома должны иметь непрерывный метод перемещения воздуха, будь то вытяжная, приточная или уравновешенная система.Хотя это и не требуется для проектов реконструкции и реконструкции, лучшие методы ведения бизнеса требуют, чтобы строители и субподрядчики старались соответствовать этому стандарту.

Механические вытяжные системы включают кухонные вытяжки и вентиляторы, вентиляторы для ванных комнат и/или общую вытяжную систему жилых помещений. Механическая приточная вентиляция иногда подключается к системе HVAC. Сбалансированные системы также могут быть присоединены к существующим воздуховодам. Плюсы и минусы есть у каждой системы.

Преимущества/недостатки вытяжной вентиляции

Кухонные вытяжки являются примером механической вытяжной вентиляции.

Преимущества

  • Простой в установке и недорогой
  • Можно комбинировать с точечной вентиляцией (например, с вентилятором для ванны)
  • Отрицательное давление в помещении снижает риск образования конденсата

Недостатки

  • Источник поступающего воздуха не контролируется
  • Возможная обратная тяга топочных устройств
  • Другие загрязняющие вещества, такие как радон, могут попасть в дом
  • Воздух распределяется неравномерно по птичнику (при одноточечной системе)

Преимущества/недостатки приточной вентиляции

Преимущества

  • Недорогой; можно использовать существующие системы воздуховодов
  • Лучшее распределение свежего воздуха
  • Распределяемый воздух можно фильтровать
  • Положительное давление защищает от загрязнителей наружного воздуха

Недостатки

  • Неудобные сквозняки в месте всасывания (незначительны в холодном климате)
  • Теплый влажный воздух нагнетается в узлы оболочки
  • Использование вентилятора кондиционера приводит к повышенному потреблению электроэнергии
  • Ограничения кондиционера по температуре всасываемого воздуха

Преимущества/недостатки сбалансированной вентиляции

Вот два метода сбалансированной механической вентиляции: HRV — вентиляция с рекуперацией тепла и ERV — вентиляция с рекуперацией энергии. HRV передает только ощутимое тепло. Ощутимое тепло — это тепло, которое вы можете почувствовать. ERV передает явную теплоту и скрытую теплоту. Эти термины относятся к тому, как энергия поглощается в пространстве. Системы HVAC предназначены для учета внутренних условий (людей, мебели и т. д.) в доме, а также колебаний внешней температуры и условий.

Преимущества

  • Возможна рекуперация энергии с помощью системы HRV или ERV
  • Подходит для всех климатических зон
  • Известный источник вентиляционного воздуха (т.е. свежий воздух)
  • Отфильтрованный и обработанный наружный воздух
  • Давление в доме приблизительно равно внешнему

Недостатки

  • Может быть дороже
  • Требуется надлежащее планирование на этапе проектирования
  • Местная вытяжка требуется, если не вытяжка из ванных



Команда Lavallee Systems проведет вас через множество вариантов продукции и поможет определить, какая система вентиляции лучше всего подходит для вашего дома.

Есть ли в квартирах общая вентиляция? – Информационный справочник по недвижимости

Слово «квартира» описывает определенный вид собственности, а не отдельный тип здания. Следовательно, нет простого ответа «да» или «нет» на вопрос: есть ли в кондоминиумах общая вентиляция? Чтобы быть уверенным в типе вентиляции в вашей квартире, вам нужно запросить у Ассоциации домовладельцев квартиры подробную информацию о системе отопления, вентиляции и кондиционирования воздуха (HVAC) в вашем здании и квартире.

Однако, если вы спросите меня: «Общая ли вентиляция в многоквартирных домах?» и я должен был дать ответ Я бы сказал, что:

В некоторых небольших квартирах есть отдельные системы ОВК для каждой квартиры.В многоквартирных домах обычно есть система, которая направляет свежий воздух с крыши во все здание и через него. Отдельные вытяжные вентиляторы в каждом блоке удаляют воздух. Однако воздух может просачиваться между блоками, что означает, что вы используете часть рециркулируемого воздуха.

Итак, что это значит на практике, если вас беспокоит качество воздуха и вентиляция в вашей квартире?

Что мы подразумеваем под вентиляцией?

Когда мы говорим о вентиляции, большинство из нас думает о воздухе, поступающем, обтекающем, и выходящем из наших домов.С технической точки зрения это неправильно. Проветривать что-то определяется, среди прочего:

  • Для обеспечения (помещения, шахты и т. д.) свежим воздухом взамен использованного или загрязненного воздуха.
  • Для циркуляции или обдува, чтобы охладить или освежить воздух.

Однако мы не собираемся использовать словарное определение вентиляции, а также инженерную или архитектурную интерпретацию этого слова. Вместо этого, когда мы говорим о вентиляции в этом посте, вы можете предположить, что мы имеем в виду то, как воздух входит, перемещается и выходит из вашей квартиры.

Как свежий воздух попадает в вашу квартиру?

Свежий воздух поступает в квартиру тремя способами.

  1. Насос или вентилятор для конкретного агрегата. Скорее всего, это можно найти в небольших кондоминиумах и таунхаусах. Как следует из названия, каждый блок имеет свою собственную отдельную систему, которая нагнетает воздух в дом.
  2. A Крышный вентилятор. Чрезмерно упрощенное объяснение этой системы выглядит следующим образом: Гигантский вентилятор или вентиляторы установлены на крыше.Они всасывают свежий воздух и проталкивают его вниз по зданию. Этот воздух поступает в отдельные блоки при открывании и закрывании дверей, через щели вокруг дверей и через крошечные и не очень щели в стенах и полах блока.
  3. Пассивный воздух. В этом случае воздух не закачивается в здание или в отдельный блок. Вместо этого свежий воздух попадает в квартиру, когда домовладелец открывает дверь или окно наружу.

Некоторые квартиры будут иметь одну из первых двух систем, а также иметь возможность открывать двери и окна наружу.

Как спертый воздух выходит из вашей квартиры?

Большая часть воздуха, выходящего как из многоквартирного дома, так и из отдельных домов в нем, будет выходить через комбинацию вытяжных вентиляторов на кухнях и ванных комнатах, а также через открытые двери и окна. Дополнительный воздух может просачиваться из одного блока через щели в полу, стенах и потолках и вокруг них.

Поступает ли воздух из квартиры моих соседей в мою?

Маловероятно, что между вашей квартирой и квартирой ваших соседей происходит существенный воздухообмен.

Если воздух нагнетается в здание вентиляторами, установленными на крыше, то этот воздух нагнетается в центральную вентиляционную шахту и рассеивается через вентиляционные отверстия на каждом этаже. Затем этот воздух попадает в вашу квартиру, когда вы открываете входную дверь и через небольшие щели вокруг нее. В результате сэр не попадает в вашу квартиру через какие-либо другие квартиры в здании.

Однако.

Немногие дома идеально герметизированы, и воздух может перемещаться из одной квартиры в другую через зазоры вокруг труб, через которые они входят и выходят из дома, а также через пустоты между стенами, полами и потолками.

Некоторые владельцы квартир также могут ощущать запахи и загрязнения в воздухе, когда у них открыты окна или балконные двери, что позволяет дыму или другим загрязняющим веществам проникать в их дома.

Температура, качество и свежесть воздуха в вашем доме зависят от нескольких различных факторов, каждый из которых может влиять или не влиять на вашу квартиру. Итак, давайте кратко рассмотрим различные системы и процессы, которые будут влиять на воздух в вашей квартире.

Делим ли мы нагретый воздух с соседями?

Если вы живете в малоэтажном многоквартирном доме из шести или менее этажей, или если ваш многоквартирный комплекс состоит из таунхаусов или отдельных домов, скорее всего, у вас будет система отопления, предназначенная только для вашего дома.Следовательно, вы не будете делиться воздухом со своими соседями больше, чем в доме без квартиры.

Даже в многоквартирном доме в семь и более этажей существует вероятность того, что система водяного отопления будет использоваться во всем доме. Чтобы каждый дом мог контролировать свое отопление и охлаждение, отдельные квартиры обычно оснащены системой вентиляторного типа, которая проталкивает воздух, нагретый горячей водой в трубах, вокруг дома.

Если в вашей квартире нет средств управления отоплением и вы зависите от общедомовой системы отопления, скорее всего, это будет отопление горячей водой, а не принудительным воздухом.

Как запахи попадают в мою квартиру?

Очевидный путь проникновения запахов из одной квартиры в другую — через открытые двери и окна. Это может быть особой проблемой для соседей, когда человек на одном этаже использует вытяжку во время приготовления пищи, а человек на этаже выше имеет открытое окно.

Но что, если у вас не открыты окна или двери?

В этом случае наиболее вероятной причиной является щель или щели вокруг труб, когда они входят или выходят из ваших стен, или щели вокруг двери.Это особенно вероятно, если в квартирах есть вытяжные вентиляторы рециркуляции воздуха на кухне, а не вентиляторы, которые выводят воздух наружу.

Как насчет качества воздуха?

Если вы живете в здании, построенном до 1945 года, качество воздуха у вас, скорее всего, выше, чем в более современных зданиях.

Причина этого проста.

В довоенных домах почти всегда есть окна, которые можно открыть, чтобы впустить свежий воздух в вашу квартиру. Если, конечно, ваше здание находится в районе со свежим воздухом снаружи!

Послевоенные постройки — это совсем другая история.Большинство этих квартир имеют герметичные окна, и поэтому возможность поступления свежего воздуха непосредственно в конкретный дом ограничена.

В результате воздух в более высоком послевоенном многоквартирном доме может стать застойным из-за накопления загрязнителей окружающей среды, таких как двуокись углерода, двуокись азота, двуокись серы, угарный газ, формальдегид, озон, запахи и влажность, а также свинец, споры плесени и рост микробов, пыль и другие химические вещества в строительных, чистящих средствах и средствах личной гигиены.

Синдром больного здания

В крайних случаях это медленное, постепенное накопление застоявшегося и загрязненного воздуха может привести к синдрому больного здания. Агентство по охране окружающей среды описывает синдром больного здания как «ситуации, в которых люди, находящиеся в здании, испытывают острые последствия для здоровья и комфорта, которые, по-видимому, связаны со временем, проведенным в здании, но никакая конкретная болезнь или причина не могут быть идентифицированы».

При попытке минимизировать

Американское общество инженеров по отоплению, охлаждению и кондиционированию воздуха (ASHRAE) недавно пересмотрело свой стандарт вентиляции, указав, что строительные вентиляторы должны перемещать как минимум 15 кубических футов наружного воздуха в минуту на человека в здание и до В таких местах, как комнаты для курения, может потребоваться 60 кубических футов в минуту на человека.

Что я могу сделать, чтобы улучшить качество воздуха в моей квартире?

Чтобы обеспечить наилучшее качество воздуха в вашей квартире, вы можете сделать несколько вещей:

  • Если у вас есть окна и/или двери, которые открываются наружу, используйте их, чтобы впустить свежий воздух в вашу квартиру.
  • Для многоквартирных домов с системой HVAC, в которой есть фильтр внутри устройства, убедитесь, что вы меняете фильтры часто, или, если это входит в обязанности ТСЖ, убедитесь, что это делается с правильной периодичностью.
  • Приобретите автономный воздушный фильтр, желательно с фильтром HEPA, для очистки воздуха в вашей квартире.
  • Минимизируйте использование химикатов в вашем доме.
  • Используйте указанную выше плиту или кухонную вытяжку каждый раз, когда готовите, чтобы свести к минимуму загрязнение от продуктов для приготовления пищи и чистящих средств.
  • Всегда используйте вентилятор в ванной комнате для удаления влаги из воздуха, а также загрязнений от чистящих средств и средств личной гигиены. Это также поможет свести к минимуму возможность роста плесени и микробов.
  • Свяжитесь с ТСЖ и попросите провести оценку качества воздуха в здании и опросите других жильцов, чтобы обеспечить выполнение любых рекомендаций.

Заключительные мысли

Несмотря на то, что вы вряд ли будете пользоваться общей вентиляцией напрямую с соседями по квартире, в какой-то степени все вы будете пользоваться одним и тем же воздухом. Если вас беспокоит качество воздуха в вашей квартире, вы можете принять меры по улучшению качества воздуха как в своей квартире, так и в остальной части здания.

Об авторе

Джефф Саутворт является создателем RealEstateInfoGuide.com, сайта, который помогает новым домовладельцам, инвесторам и будущим домовладельцам успешно ориентироваться в сложном мире собственности. Джефф является инвестором в недвижимость с 8-летним опытом работы в качестве менеджера частного фонда инвестиций в недвижимость без долгов, а также дипломированной медсестры в отделении неотложной помощи при травмах и катетеризации сердца. В результате он разработал уникальный подход к недвижимости «сначала люди, потом бизнес».

Ознакомьтесь с полной биографией автора здесь.



Эта статья была рассмотрена нашей редакционной коллегией и одобрена для публикации в соответствии с нашей редакционной политикой.

Полное руководство по кондиционированию воздуха — все, что вам нужно знать перед покупкой или арендой

Сплит-тепловые насосы без воздуховодов: Сплит-тепловой насос без воздуховодов (мини-сплит) можно установить в домах, в которых нет соответствующих воздуховодов. Этот тип содержит две ключевые единицы.Наружный блок состоит из змеевика конденсатора, компрессора и вентилятора. Внутренний блок представляет собой головку, которая содержит змеевик испарителя и вентилятор. Сплит-система без воздуховодов может иметь несколько головок для обеспечения тепла или охлаждения различных частей вашего дома.

Внутренние головки могут быть установлены на стене, полу или потолке. Пульт дистанционного управления можно использовать для установки и управления различными желаемыми температурами в каждой комнате, в которой есть головка. Хладагент циркулирует по трубопроводу, соединяющему наружный и внутренний блоки.

Одним из ключевых преимуществ сплит-систем без воздуховодов является экономия энергии по сравнению с канальными системами. Одним из самых больших недостатков являются затраты, связанные с установкой безканального сплит-теплового насоса. Установка нескольких внутренних блоков может обойтись дорого.

Эстетически новые модели выглядят лучше, чем старые версии. Но многим домовладельцам не нравится, как внутренние головные устройства смотрятся в их декоре.

Геотермальные тепловые насосы Геотермальный или геотермальный тепловой насос работает так же, как воздушный тепловой насос, за исключением того, что вместо поглощения и отвода тепла в воздух он делает это в землю.Они используют землю и/или грунтовые воды для получения тепла. Более равномерная температура в земле позволяет этому типу теплового насоса работать более эффективно как в жаркие, так и в холодные дни года.

Прочтите наш пост о преимуществах геотермального отопления и охлаждения .

Преимущества тепловых насосов

  • Тепловой насос может охлаждать и обогревать ваш дом
  • Тепловые насосы работают на электричестве и, следовательно, могут производить меньше выбросов CO2, чем печи, работающие на природном газе.Большая часть электроэнергии в Канаде производится из источников, не выделяющих углерод, особенно в Британской Колумбии и Онтарио.
  • Поскольку ваша печь не будет работать так интенсивно, вы можете значительно сократить выбросы CO2 в своем доме.
  • Экономия энергии — вы потенциально можете сократить свои счета за электроэнергию благодаря более высокой эффективности теплового насоса в более мягкую погоду
  • Гибкость. Защитите себя от повышения цен на природный газ, предоставив себе возможность обогревать свой дом природным газом или электричеством
  • Комфорт — температура в вашем доме может быть более равномерной и работать на более продолжительной основе по сравнению с
  • .одноступенчатая печь
  • Производительность. Бесшумные тепловые насосы оснащены интеллектуальным термостатом ecobee. Ecobee автоматически переключается с вашего теплового насоса на печь, когда это необходимо
  • Современные тепловые насосы могут обогревать ваши дома даже при минусовой температуре

COVID-19 и вентиляция в квартирах

В условиях пандемии COVID-19 (хроновируса) люди чрезмерно обеспокоены переносом аэрозолей из коридоров в квартиры многоэтажных домов. Они чувствуют, как много воздуха поступает в их квартиры из коридора, и им интересно знать, могут ли аэрозоли передаваться в их квартиры. Беспокойство людей в связи с распространением патогенов воздушно-капельным путем вполне законно.

Распространение возбудителя по воздуху происходит через капли и аэрозоли, обычно образующиеся при кашле, чихании, крике, дыхании, смыве туалета, некоторых медицинских процедурах, пении и разговоре.

Большинство крупных испускаемых капель под действием силы тяжести приземляются на поверхности в пределах 3–7 футов от источника.Небольшие аэрозоли (<10 мкм) могут оставаться в воздухе и быть заразными в течение длительного периода времени (несколько минут, часов или дней) и иметь увеличенное распространение в диапазоне от 6 до 20 футов от источника при выбросе при кашле или чихании.

Рис. 1: Передача частиц по воздуху.

Большинство многоквартирных домов в Канаде обеспечивают подачу вентиляционного воздуха в апартаменты на данном этаже за счет повышения давления в коридоре за счет подачи наружного воздуха. Система основана на проникновении через входные двери отдельных апартаментов.Это происходит через воздушный зазор под входными дверями. В некоторых зданиях воздух поступает в помещения через передаточные решетки над входными дверями для облегчения прохода воздуха.

Приточный вентиляционный воздух в коридоре, как правило, представляет собой весь наружный воздух, который охлаждается и время от времени кондиционируется (охлаждается) от установки кондиционирования воздуха. Вентиляционная установка, устанавливаемая обычно на крыше, а иногда и в здании, будет подавать этот воздух на разные или на все этажи в зависимости от размера здания.

Рисунок 2: Вентиляция в многоквартирных домах

В идеале наружный воздух в коридоре образует естественную одностороннюю инфильтрацию в апартаменты. Коридоры представляют собой зону положительного давления, в то время как в люксах будет отрицательное. Обычно один вытяжной вентилятор в туалете всегда включен, чтобы облегчить подачу наружного воздуха в номер. Если система будет работать в соответствии с проектом, воздух не будет поступать из люксов в коридор и не будет перекрестного загрязнения от люкса к люксу.

Может быть несколько причин, по которым система может быть скомпрометирована. При открываемых окнах в люксах воздействие ветра может вызвать повышение давления в отдельных люксах и предотвратить попадание воздуха из коридора. Это может негативно сказаться на работе обычного коридорного воздухоснабжения.

В высотных зданиях эффекты дымовых труб могут изменить естественное давление по вертикали на лестничных клетках. Дверь на лестничную клетку, оставленная открытой в течение длительного времени, может привести к разгерметизации коридора и, следовательно, к изменению направления воздушного потока.Теперь воздух из люксов может поступать в коридор и проникать в другие люксы.

Инженеры по отоплению, вентиляции и кондиционированию воздуха (HVAC) давно знают, что мельчайшие частицы патогенов перемещаются в воздухе, который циркулирует, нагревается и охлаждается в современных зданиях. Более известная болезнь легионеров, бактериальная пневмония, в последние годы неоднократно выявлялась в системах кондиционирования воздуха в зданиях. Если в здании есть основная система вентиляции, вероятность перекрестного загрязнения может быть довольно высокой.

Теперь вопрос на миллион долларов; как можно смягчить или избавиться от возможности перекрестного заражения?

Прежде чем мы начнем искать решения, я хочу поделиться выдержкой из недавнего документа ASHRAE по аэрозолям. «Мы должны признать, что даже самая надежная система HVAC не может контролировать все воздушные потоки и полностью предотвратить распространение инфекционного аэрозоля или передачу болезни каплями или аэрозолями. Воздействие системы HVAC будет зависеть от местоположения источника, мощности источника, распределения выпущенного аэрозоля, размера капель, распределения воздуха, температуры, относительной влажности и фильтрации.

Один из способов уменьшить проникновение воздуха из коридора — закрыть отверстие в двери коридора. Воздух пойдет по пути наименьшего сопротивления. Окно можно открыть, чтобы обеспечить замену воздуха для вытяжного вентилятора. Это будет работать, когда набор закрыт и остается закрытым.

Теперь при открытии двери в коридор динамика будет быстро меняться. Чтобы в квартиру не поступал воздух, пришлось бы герметизировать помещение больше, чем коридор. Обычно воздух, подаваемый в коридор, обслуживает ВСЕ апартаменты.Только один люкс, выходящий в коридор, может означать, что дверь будет подвергаться чрезвычайно высокому давлению. Предоставление шлюза внутри квартиры (тамбура) может обеспечить некоторую защиту, но это нецелесообразно, учитывая ограничения на то, что вы можете делать в многоквартирном доме. Таким образом, решение может заключаться в том, чтобы ограничить открытие дверей до минимума. Это снизит экспозицию. Лучшим вариантом было бы использование номинальных масок для фильтрации любых аэрозолей в воздухе.

Большая проблема в многоквартирном доме – это лифт.Когда вы поднимаетесь в лифте, вы делите воздушное пространство с его нынешними пассажирами И , частицы в воздухе от предыдущих пассажиров также присутствуют.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован.
