Проект системы вентиляции: Проектирование вентиляции без посредников

Содержание

Проектирование вентиляции в квартире: цены, расчет стоимости

При проведении капитального ремонта квартиры каждый хозяин задается целью создать как можно более комфортные условия для себя и своей семьи. Вопрос вентиляции квартиры в многоквартирном доме не из легких и требует особой подготовки и ориентирования в теоретическом материале. С одной стороны, казалось бы, открыл форточку или дверь на балкон вот тебе и приток свежего воздуха, но не все так просто в нашем современном городе. Качество уличного воздуха ухудшается с каждым годом, тем более, если ваша квартира находится в доме, расположенном возле проезжей части. Вот в таких ситуациях и приходится прибегать к новым и современным системам отчистки, охлаждения, подогрева, увлажнения воздуха, ну и конечно искусственного вентилирования в квартире.

Напомним, что воздухообмен в стандартной квартире после ее сдачи осуществляется следующим образом, отработанный воздух через вытягивающие системы естественной вентиляции удаляется из мест наибольшего загрязнения, то ест из кухни и санузлов. Свежий же воздух за счет создаваемого разряжения при помощи вытягивающих систем, поступает через открытые форточки или вентиляционные отверстия в окнах. Это принцип действия так называемой естественной вентиляции квартиры. Стоит отметить, что такой вид вентиляции подвержен многим факторам, например, температуре воздуха на улице, погодным условиям, так как при проливном дожде окна не распахнёшь, значит, приток чистого воздуха будет затруднен и так далее.

То есть из вышесказанного следует, что стоит организовать постоянный приток воздуха в квартиру, а сделать это можно нижеприведенными способами.

Способы вентиляции квартиры:

Ручное проветривание квартиры

При таком способе, необходимо находится дома, и открывать окна на 15-20 мин каждые три часа. Представьте при 12 часовом рабочем дне, насколько это возможно?

Автоматическое проветривание

Автоматическое проветривание квартиры осуществляется при помощи автоматических систем, встроенных в рамы окон которые самостоятельно осуществляют приоткрытые окон через определенные промежутки времени и держат их открытыми в течении какого-то времени.

Использование механического притока

Для механической подачи воздуха в помещение, требуется специальный прибор, который будет производить забор и подачу воздуха из вне квартиры, при этом будет его предварительно, принудительно отчищать и подогревать. Для нормального функционирования и проживания в квартире трех человек, необходима подача 300 куб/м воздуха в течении каждого часа, но при этом для его качественного подогрева будет требоваться калорифера мощностью приблизительно 5 кВт. Такие механические системы способны обычно работать в трех основных режимах:

Конечно лучше всего, когда такой системой управляет автоматика, которая легко позволяет настроить режимы по желанию самого пользователя и осуществлять функционирование без участия хозяина в дальнейшем. Все пожелания заказчика надо учитывать при проектировании вентиляции квартиры.

  • обычный – при этом подается постоянно усредненный объем необходимого воздуха в квартиру.
  • ночной – происходит минимальная подача воздуха и осуществляется минимальная вентиляция.
  • режим быстрого проветривания – система работает на полную мощность. Отметим что в холодное время года при использовании этого режима, и калорифер так же работает на полную мощность.

Вентиляция в квартире при помощи наборной системы приточно-вытяжной вентиляции

При таком способе вентиляции воздух из кухни, ванны или туалета не попадает в жилые помещения, происходит постоянная подача свежего и чистого воздуха, такая система вполне надежна. Но при всех плюсах, специалисты отмечают и определенные минусы: необходимость в проведении по всему помещению специальных воздуховодов, что должно быть предусмотрено на этапе проектирования вентиляции квартиры, необходимо определенное пространство, где будет размещена сама система приточной вентиляции и необходимость в качественной и надежной шумоизоляции.

Вентиляция при помощи сплит-системы с подмесом свежего воздуха

Есть кондиционеры или специальные сплит-системы, способные осуществлять подмес свежего воздуха.

Но, к сожалению, объем подмеса свежего воздуха чрезмерно мал и такую систему необходимо будет для качественного воздуха в квартире устанавливать в каждую комнату. К плюсам такой системы можно отнести отсутствие необходимости в установке специальных воздуховодов для забора чистого воздуха. Стоит также отметить удобство использование таких сплит систем. Недостатком же таких систем является их определенная капризность в отношении температур внешнего воздуха. Забор свежего воздуха сплит-системами осуществляется только при температуре не ниже 5 градусов, ну и как мы говорили выше, для качественного воздуха во всей квартире, такой кондиционер необходимо установить в каждой комнате согласно проекту проектирования вентиляции квартиры.

Вот такие способы создания здоровой атмосферы и свежего воздуха в вашей квартире есть на сегодняшний день. Отличаются они не только по принципу функционирования, но и по стоимости, так что выбор остается за вами.

цены, этапы — Стандарт Климат

Проектирование приточно-вытяжной вентиляции Вы можете заказать с монтажом "под ключ", позвонив по телефону в Москве: +7(499) 350-94-14.

Осуществляем проектирование приточно-вытяжной вентиляции по России. Письменную заявку просим Вас отправить на email [email protected] или через форму на сайте.

Отправьте заявку и получите КП

Проектирование приточно-вытяжной вентиляции обычно начинается с составления общего плана здания с указанием площади и назначения каждого отдельного помещения. После этого разрабатывается схема вентиляции помещений, предусматривающая все необходимые элементы и места их установки.

Перед тем как рассчитать приточно-вытяжную вентиляцию необходимо определить ее основные параметры, к которым относится:

  • производительность системы, обеспечивающая требуемый воздухообмен в помещениях;
  • необходимое давление в системе, создаваемое вентиляторами;
  • скорость потока воздуха в воздуховодах и площадь их сечения;
  • допустимые уровни шумов при работе системы;
  • мощность воздухонагревателя для поступающего наружного воздуха.

Существующие нормы приточно-вытяжной вентиляции предписывают минимально необходимый воздухообмен в помещениях, который зависит от их площади и числа пребывающих в них людей. Для жилых помещений нормы составляют 2-3 м3/час на один квадратный метр или 20-30м3/ч на одного взрослого человека. Для бытовых помещений (кухня, ванная комната, туалет и пр.) с высоким содержанием в воздухе вредных примесей, неприятных запахов или повышенной влажности, эти нормы увеличиваются в два или три раза.

После определения нужного воздухообмена выполняют расчет приточно-вытяжной вентиляции по нескольким взаимосвязанным между собой параметрам: рабочее давление и скорость движения воздуха в воздуховодах, форма и площадь их сечения, уровень шума при работе системы.

Рабочее давление в воздуховодах зависит от технических характеристик вентиляторов: производительности (м3/ч) и создаваемом полном давлении в рабочей зоне (Па), а также от типа и размера сечения трубопроводов, их длины, наличия поворотов, переходов и других добавочных элементов вентсистемы. При расчете должны учитываться удельные потери давления в воздуховодах, измеряемые в Паскалях на один погонный метр трубопроводов, которые определяются с помощью специальной диаграммы.

Давление, создаваемое вентилятором, должно превышать общие потери в вентиляционной системе. Поэтому, чем длиннее и сложнее по устройству и конфигурации воздухопроводная сеть, тем мощнее должен быть вентилятор.

Приточно-вытяжная механическая вентиляция должна обеспечивать скорость воздушного потока в пределах 3-5м/с. Превышение этого предела приводит к снижению рабочего давления в системе и возникновению сильных аэродинамических шумов, недопустимых в жилых и рабочих помещениях.

Площадь сечения воздуховодов рассчитывается с учетом требуемого расхода воздуха и скорости воздушного потока по специальной диаграмме.

Например, для жилого помещения с воздухообменом 500 м3/ч и скоростью воздуха 5 м/с размер сечения должен быть не менее 160х200 мм для прямоугольного или 200 мм в диаметре для круглого типа воздуховодов.

Мощность используемого воздухонагревателя зависит от температуры наружного воздуха и производительности системы и рассчитывается по формуле:

Мощность нагревателя (Вт) = Разность температуры на входе и выходе системы (°С)*Производительность системы (м3/ч)/Постоянный коэффициент (2,98).

Например, для квартиры с воздухообменом в 400 м3/ч и разностью температур 28°С (на улице -10°С, внутри +18°С) мощность нагревателя составит: 400*28/2,98=3758 Вт или 3,8 кВт.

Для жилых помещений типичная мощность калорифера обычно составляет 1-5 кВт, для офисных – 5-20 кВт.

Нормативные документы

Все технические процессы по прокладыванию вентиляционной системы должны осуществляться в строгом соответствии действующим нормам.  Не являются исключением и проектирование вентиляции. Едиными документами для всех типов помещений являются:

  • СНиП 41-01-2003 «Отопление, вентиляция и кондиционирование»
  • СНиП 23-01-99 «Строительная климатология»
  • СНиП 21-01-97 «Пожарная безопасность зданий и сооружений»
  • СНиП 23-02-2003 «Тепловая защита зданий»

Помимо этого, существует целый ряд стандартов, посвященных объектам определенного назначения. Среди них:

  • МГСН 3.01-96 «Жилые здания»
  • МГСН 4. 13-97 «Помещения магазинов»
  • МГСН 5.01-94 «Стоянки легковых автомобилей»
  • СНиП 31-01-2003 «Здания жилые многоквартирные»
  • СНиП 2.08.02-89 «Общественные здания и сооружения»
  • СНиП 31-05-2003 «Общественные здания административного назначения»
  • СНиП 2.11.01-85 «Складские здания»
  • СНиП 21-02-99 «Стоянки автомобилей»
  • СНиП 2.09.02-85 «Производственные здания»

Также при проектировании вентиляции некоторых помещений следует обращаться к пособиям нормативных документов, например:

  • Пособие к СНиП 2.08.01-89 «Отопление и вентиляция жилых зданий».
  • Пособие к СНиП 2.08.02-89 «Предприятия бытового обслуживания»
  • Пособие к СНиП 2.08.02-89 «Проектирование театров»
  • Пособие к СНиП 2.08.02-89 «Спортивные сооружения»
  • Пособие к СНиП 2.08.02-89 «Проектирование бассейнов»

Основные этапы проектировочных работ

Проектировочные работы представляют собой сложный технологический процесс, требующий строгого систематизированного подхода. Поэтому составление проекта вентиляционной системы произвольного типа состоит из нескольких последовательных стадий. Этапы проектирования регламентированы стандартом и представляют следующую последовательность:

  1. Техническое задание
  2. Техническое предложение
  3. Эскизный проект
  4. Технический проект
  5. Рабочий проект

Техническое задание

Первой стадией проектирования вентиляции является разработка технического задания. Это исходный документ, в котором прописываются все требования заказчика; также к техническому заданию прикрепляется рабочая документация, но основании которой осуществляется проект: расчетная часть, чертежи, схемы, спецификация. Итоговый документ состоит из нескольких подразделов, в которых указываются:

1. Параметры наружного и внутреннего воздуха

  • Температура
  • Влажность

2. Параметры объекта

  • Площадь
  • Высота потолков
  • Запотолочное пространство
  • Тип потолков

3. Данные для расчетов

  • Количество людей в помещении
  • Число единиц техники и ее мощность

4. Параметры вентиляционной системы

Основное назначение вентиляционной системы:

  • приточная
  • вытяжная
  • с рекуперацией тепла/воздуха
  • наличие секции охлаждения (указывается тип хладагента) или увлажнения

Вид распределительных устройств (решетки, диффузоры) и их тип (потолочные/настенные, регулируемые/нерегулируемые)

Расположение приточно-вытяжного оборудования (обязательно указание на плане)

  • кровля здания
  • рядом со зданием
  • запотолочное пространство
  • вентиляционная камера

5.Перечень документации, подлежащий передаче заказчику

Бланк подбора вентиляционного агрегата.

В техническом задании оговариваются сроки проведения работ, а также предоставляемые гарантии. В завершении документа ставятся подписи сторон. Содержание технического задания регламентировано нормативным документом

ГОСТ 19.201-78. Единая система программной документации. Техническое задание. Требования к содержанию и оформлению

Техническое предложение

Техническим предложением называется совокупность документов, предназначением которых является уточнение и обоснование технических или технико-экономических критериев данного вентиляционного проекта на основании проведенного анализа технического задания. Техническое предложение содержит рекомендации к проектированию вентиляции и выполняется только в том случае, если это оговорено в техническом задании.

Основное назначение технического задания – выяснить существование уточнённых или дополнительных требований к разрабатываемому проекту. Это могут быть показатели качества или технические характеристики, которые по той или иной причине не могли быть указаны в техническом задании. В данном документе обязательно указывается перечень работ, выполняемых разработчиком. Также в него включаются конструкторские документы.

Эскизный проект

Читая название данного этапа, многие ошибочно полагают, что главное назначение эскизного проекта – это составление различных схем и чертежей. Однако визуализация вентиляционного проекта, которая осуществляется на текущей стадии, является лишь вспомогательным элементом. Основополагающим моментом здесь служит детальная проработка всех аспектов будущей системы. Происходит создание самой концепции, выбираются наиболее оптимальные варианты и решения, а «картинки» лишь помогают разработчику донести смысл своих идей до заказчика.

Итак, эскизный проект – это документ, содержащий в себе разрешение всех требований, предъявляемых к вентиляционной системе, а также подтверждающий возможность реализации данного проекта.

Эскизный проект включает:

Составление теплового, теплотехнический анализ (учет тепловых потерь помещения)

Составление воздушного баланса (определение необходимого расхода воздуха)

Подбор оборудования для будущей системы (воздуховоды, клапаны, распределители и другие элементы) и разработка плана их размещения

  1. Электрические схемы подключения оборудования
  2. Гидравлические схемы
  3. Общая компоновка системы и ее графическое изображение

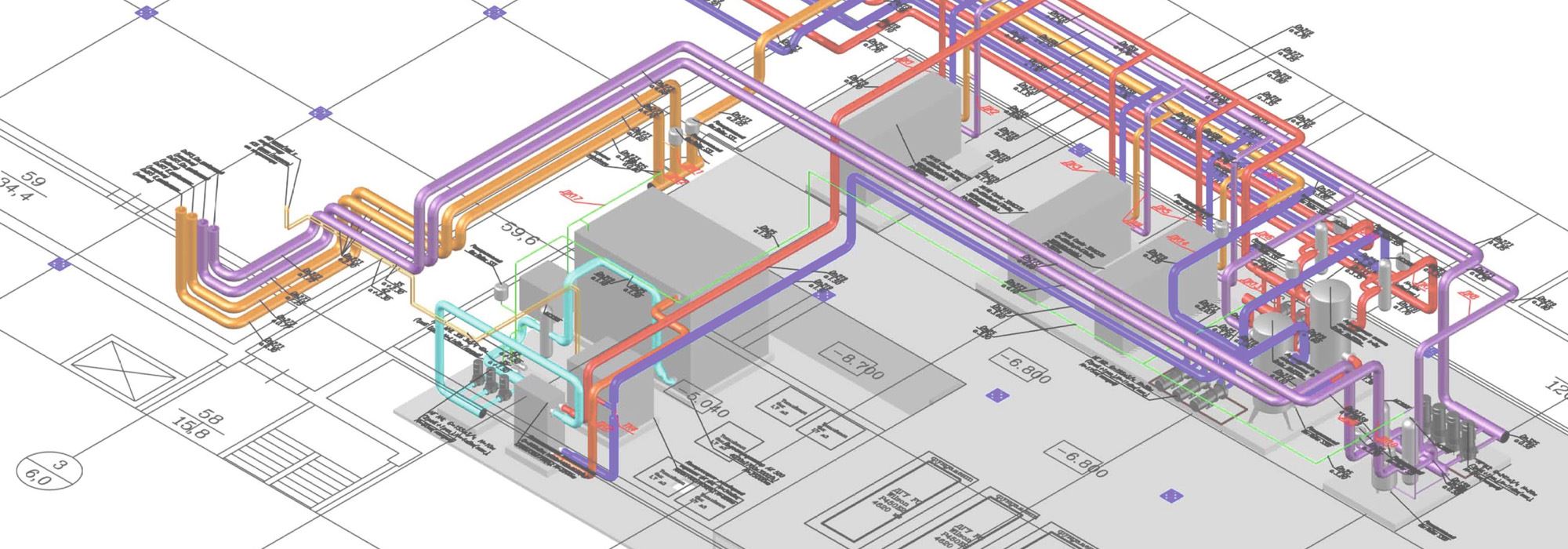

  4. Создание аксонометрической схемы

Расчет вентиляции

Технический проект

Следующий этапом в процессе создания вентиляционной системы является технический проект. На данной стадии выполняется разработка принципиальных технический решений и их согласование с заказчиком. На данном шаге разработки сценария вентиляционного проекта досконально продумываются все возможные трудности и нюансы, которые могут возникнуть при воплощении системы. Все это целесообразно сделать до момента составления рабочей документации.

Рабочий проект

Рабочий проект является завершающей стадией, которая предназначена для разработки окончательного варианта документации для сборки вентиляционной системы и проведения последующих испытательных и наладочных работ. Рабочий проект должен содержать максимально подробную информацию, необходимую для реализации поставленной задачи в составе рабочего проекта:

  • пояснительная записка
  • рабочие чертежи

Пояснительная записка содержит в себе следующие данные: описание объекта, перечень и характеристики вентиляционного оборудования, параметры воздухообмена, специфические особенности вентиляционной системы.

Комплект рабочих чертежей состоит из плана здания с нанесением на него вентиляционных трасс и указанием вентиляционных камер; чертежи вентиляционных камер в разрезе; подробные чертежи нестандартного оборудования, входящего в состав будущей вентиляции.

Рабочий чертеж.

Стоимость проекта

Составление вентиляционного проекта является сложной работой, выполнение которой требует специального образования, определенных навыков и опыта. Обращаться за помощью в данном вопросе следует только к высококвалифицированным специалистам. Цена на оказание данной услуги напрямую зависит от сложности будущей системы. Для точного определения расходов на реализацию проектирования вентиляции составляется смета. Стоимость проектирования вентиляции может варьироваться в зависимости от многих параметров, таких как:

  • площадь помещения и его тип
  • наличие и особенности автоматизации и диспетчеризации системы
  • тип системы вентиляции: приточная, вытяжная или же приточно-вытяжная
  • наличие систем увлажнения или осушения воздуха
  • присутствие системы дымоудаления

Проектирование является первым важным шагом в создании вентиляционной системы. Качественное выполнение монтажных работ может быть осуществлено только с использованием грамотно составленного вентиляционного проекта.

Проектирование приточно-вытяжной вентиляции Вы можете заказать с монтажом "под ключ", позвонив по телефону в Москве: +7(499) 350-94-14. Осуществляем проектирование приточно-вытяжной вентиляции по России. Письменную заявку просим Вас отправить на email [email protected] или через форму на сайте.

Отправьте заявку и получите КП

Подберем оборудование, удешевим смету, проверим проект, доставим и смонтируем в срок.

Проектирование систем вентиляции: составление план и расчет

Вентиляция в доме необходима для того, чтобы внутри помещения постоянно осуществлялся воздухообмен, а отработанный воздух сменялся свежим. Проектирование вентиляции – важный момент, который требует точности расчета. План составляется для каждого помещения индивидуально, с учетом многих факторов. Как правило, этим занимается специалист, однако необходимые подсчеты можно произвести и самостоятельно.

Как выбрать оптимальную вентиляцию в конкретном случае

При расчетах учитывается конструктивная сложность схемы

Система воздухообмена бывает механической и естественной. Естественная – осуществляется без использования вспомогательных технических средств, за счет разницы давления и температур снаружи и внутри помещения, основываясь на законах физики.

В стенах помещения прокладывается вентиляционный канал, по которому воздух попадает внутрь и выводится из помещения. Т.е. это обыкновенные душники, какие есть в каждой ванной комнате и кухне. Работы такой системы не всегда бывает достаточно для обеспечения постоянного притока и оттока воздуха, ведь движение воздушных масс нельзя регулировать, и она просто зависит от погодных условий.

Механическая система вентиляции обеспечивает принудительную подачу или забор воздуха с помощью вентиляторов, для достижения желаемого воздухообмена в помещении. Может дополнительно быть оснащена пылеуловителями, увлажнителями или нагревателями для улучшения и регулирования качества подаваемого воздуха.

Важно! В том случае, если, например, в квартире нужно усилить работу естественной вентиляционной системы, сооружается система воздуховодов, подведенная к душникам, а приток (или отток) воздуха обеспечивает соответствующий вентилятор.

Проект вентиляции для дома несложно составить самому, если речь идет об усилении уже существующей схемы. Другое дело – спроектировать вентиляционную систему с нуля. Заняться этим вопросом нужно до начала строительства дома, на этапе разработки и расчетов всего комплекса необходимых работ. Это поможет учесть необходимое пространство для прокладывания системы каналов, способы их маскировки, а также отвести место для вентиляционной камеры. Проектирование систем вентиляции в уже готовом помещении отберет некоторое пространство, т.к. чтобы скрыть воздуховодные каналы, например, в жилых комнатах, их зашивают в декоративные короба или прячут над многоуровневым потолком. Итак, какие действия нужно произвести чтобы рассчитать проект?

Вентиляция: проектирование состоит из нескольких этапов

Расчет учитывает специфику здания и отдельных помещений в нем
  • Осмотр здания, где будет устанавливаться система, или ознакомление с его планом. Выяснение объема и назначения помещения, учет количества людей и времени, которое они проводят в помещении, наличия бытовых электроприборов, определение уровня влажности, аэродинамичности воздуха. На основе полученных данных составление технического задания;
  • Вычисление интенсивности воздухообмена, расчет акустических и аэродинамических показателей.
  • Подсчет подходящей мощности необходимого оборудования для вентиляции. Вычисление компрессии и сечения воздуховодного канала, его размера и типа.
  • Проектирование системы вентиляции, учет ее разделения с помощью специальных клапанов в разных участках
  • Выбор материалов, необходимых для монтажа, а также рабочих инструментов. Определение мест для установки всех деталей конструкции и прокладывания воздушной магистрали;
  • Подбор и учет материалов для тепло- и шумоизоляции системы.
  • Утверждение плана в соответствии с пожарными, санитарными и строительно-архитектурными требованиями.

Внимание! Чистый воздух подается только в те помещения, где человек пребывает в течение длительного времени: спальни, гостиные, кабинеты. В кладовых, подсобных помещениях и коридорах в их установке нет необходимости. А в санузлах и кухнях, где воздух несколько теплее, чем в других комнатах, отработанный воздух удаляется с помощью естественной вентиляции (через душник).

Расчет системы вентиляции

Проект системы вентиляции, прежде всего, начинается с вычисления производительности системы вентиляции. Для этого определяется достаточный воздухообмен в помещении и его кратность: т.е. сколько необходимо полных замен отработанного воздуха в помещении за единицу времени, 1 час. Для каждого помещения (комнаты) в зависимости от его назначения, на основе предусмотренных государственных требований, вычисляется индивидуальный показатель, а затем результаты суммируются.

К расчетам приступают после создания рабочего чертежа

Для разных комнат требования к кратности воздухообмена отличаются. Например, для жилых комнат, где отсутствует естественная вентиляция на одного человека требуется 60м3/час. В спальнях показатель меньше, т.к. спящему человеку требуется меньше кислорода, 303/час. В расчет берется только то количество людей, которое будет пребывать в комнате постоянно. Т.е. не следует увеличивать показатель для гостиной или кухни потому что к вам иногда приходят гости, и вы принимаете их в этом помещении.

Итак, расчет необходимо произвести по двум показателям: количеству людей и кратности. Считать следует по обеим формулам, а затем ориентироваться на большее значение.

Для вычисления необходимого воздухообмена в комнате (L) по количеству необходимо умножить количество людей(N) на количество потребляемого им воздуха(Lnorm)

L=N*Lnorm

Для определения того же показателя по кратности, необходимая кратность воздухообмена(n) умножается на объем помещения(V)

L=n*V

В зависимости от назначения комнаты, показатель n составляет:

  • для санузла – 7;
  • для кухни – от 5 до 10;
  • для жилой комнаты – до 2;
  • для офиса – до 3.

Сложив отдельные результаты каждой комнаты, получаем общую производительность системы вентиляции.

Важно учитывать этап фильтрации при расчете скорости движения воздуха

Чем меньше размер воздуховода, тем выше скорость движения потока внутри, однако при этом возрастает сопротивление и уровень шума при работе системы. Оптимальной скоростью будет 3-4 м3/час. Воздуховоды большого размера поставляют большее количество воздуха и работают тише, однако спрятать их будет куда сложнее. Сэкономить пространство можно с помощью каналов с прямоугольным сечением, т. к. их высота в два раза меньше ширины, поэтому их еще называют плоскими. Воздуховоды с круглым сечением легче монтируются, имеют лучшие аэродинамические показатели, но при этом займут больше места, а замаскировать их будет сложнее.

Для того, чтобы рассчитать площадь сечения, т. е. размер воздуховодов. Чтобы это определить нужно знать скорость движения воздуха внутри воздуховодного канала, а также объем воздуха, проходящего по воздуховоду за единицу времени. Расчеты производятся по формулам, однако, если вы не сильны в математических операциях, воспользуйтесь онлайн-калькулятором для расчета вентиляции. Вам нужно только ввести свои данные в соответствующие поля, подсчет произойдет автоматически.

Таким же образом можно вычислить необходимое количество диффузоров, вентиляционных решеток, мощности калорифера, и даже ежемесячные затраты электроэнергии.

Такие сервисы помогают облегчить процесс подсчетов, однако все же будет лучше, проект на вентиляцию составит специалист с опытом работы. Ошибки в расчетах приведут к нарушениям работы системы вентиляции, сложности ее ремонта и обслуживания. Неправильно рассчитанная вентиляция может оказаться просто бесполезной, а расчеты и установку придется проводить заново.

Проектирование систем вентиляции

Своему комфортному пребыванию в каком-либо помещении мы полностью обязаны вентиляционной системе. Именно она отвечает за создание и поддержание комфортных микроклиматических условий в окружающих нас закрытых пространствах: будь то жилой дом, рабочий офис, поликлиника, кафе, кинотеатр или торговый центр. Но за такой, казалось бы, обыденной на сегодняшний день вещью как вентиляция кроется долгий и кропотливый труд квалифицированных специалистов: установка любой вентиляционной системы предполагает точный предварительных расчет, подбор соответствующего вентиляционного оборудования, проведение монтажных и пусконаладочных работ. Одним из основополагающих этапов также является проектирование системы вентиляции.

Проектирование вентиляции представляет собой целый комплекс мероприятий, направленных на достижение сбалансированной работы данной системы. Именно на данном этапе происходит учет всех деталей и индивидуальных особенностей обслуживаемого помещения, проработка всех элементов будущей системы.

Проектирование систем вентиляции

Нормативные документы

Все технические процессы по прокладыванию вентиляционной системы должны осуществляться в строгом соответствии действующим нормам.   Не являются исключением и проектирование вентиляции. Едиными документами для всех типов помещений являются:

  • СНиП 41-01-2003 «Отопление, вентиляция и кондиционирование»
  • СНиП 23-01-99 «Строительная климатология»
  • СНиП 21-01-97 «Пожарная безопасность зданий и сооружений»
  • СНиП 23-02-2003 «Тепловая защита зданий»

Помимо этого, существует целый ряд стандартов, посвященных объектам определенного назначения. Среди них:

  • МГСН 3.01-96 «Жилые здания»
  • МГСН 4.13-97 «Помещения магазинов»
  • МГСН 5.01-94 «Стоянки легковых автомобилей»
  • СНиП 31-01-2003 «Здания жилые многоквартирные»
  • СНиП 2.08.02-89 «Общественные здания и сооружения»
  • СНиП 31-05-2003 «Общественные здания административного назначения»
  • СНиП 2.11.01-85 «Складские здания»
  • СНиП 21-02-99 «Стоянки автомобилей»
  • СНиП 2.09.02-85 «Производственные здания»

Также при проектировании вентиляции некоторых помещений следует обращаться к пособиям нормативных документов, например:

  • Пособие к СНиП 2. 08.01-89 «Отопление и вентиляция жилых зданий».
  • Пособие к СНиП 2.08.02-89 «Предприятия бытового обслуживания»
  • Пособие к СНиП 2.08.02-89 «Проектирование театров»
  • Пособие к СНиП 2.08.02-89 «Спортивные сооружения»
  • Пособие к СНиП 2.08.02-89 «Проектирование бассейнов»


Основные этапы проектировочных работ

Проектировочные работы представляют собой сложный технологический процесс, требующий строгого систематизированного подхода. Поэтому составление проекта вентиляционной системы произвольного типа состоит из нескольких последовательных стадий. Этапы проектирования регламентированы стандартом и представляют следующую последовательность:

  1. Техническое задание
  2. Техническое предложение
  3. Эскизный проект
  4. Технический проект
  5. Рабочий проект


ТЕХНИЧЕСКОЕ ЗАДАНИЕ

Первой стадией проектирования вентиляции является разработка технического задания. Это исходный документ, в котором прописываются все требования заказчика; также к техническому заданию прикрепляется рабочая документация, но основании которой осуществляется проект: расчетная часть, чертежи, схемы, спецификация. Итоговый документ состоит из нескольких подразделов, в которых указываются:

1. Параметры наружного и внутреннего воздуха

      • Температура
      • Влажность


2. Параметры объекта

      • Площадь
      • Высота потолков
      • Запотолочное пространство
      • Тип потолков


3. Данные для расчетов

      • Количество людей в помещении
      • Число единиц техники и ее мощность


4. Параметры вентиляционной системы

Основное назначение вентиляционной системы:

                    • приточная
                    • вытяжная
                    • с рекуперацией тепла/воздуха
                    • наличие секции охлаждения (указывается тип хладагента) или увлажнения


Вид распределительных устройств (решетки, диффузоры) и их тип (потолочные/настенные, регулируемые/нерегулируемые)

Расположение приточно-вытяжного оборудования (обязательно указание на плане)

  • кровля здания
  • рядом со зданием
  • запотолочное пространство
  • вентиляционная камера


5. Перечень документации, подлежащий передаче заказчику

Бланк подбора вентиляционного агрегата

В техническом задании оговариваются сроки проведения работ, а также предоставляемые гарантии. В завершении документа ставятся подписи сторон. Содержание технического задания регламентировано нормативным документом

ГОСТ 19.201-78. Единая система программной документации. Техническое задание. Требования к содержанию и оформлению

ТЕХНИЧЕСКОЕ ПРЕДЛОЖЕНИЕ

Техническим предложением называется совокупность документов, предназначением которых является уточнение и обоснование технических или технико-экономических критериев данного вентиляционного проекта на основании проведенного анализа технического задания. Техническое предложение содержит рекомендации к проектированию вентиляции и выполняется только в том случае, если это оговорено в техническом задании.

Основное назначение технического задания – выяснить существование уточнённых или дополнительных требований к разрабатываемому проекту. Это могут быть показатели качества или технические характеристики, которые по той или иной причине не могли быть указаны в техническом задании. В данном документе обязательно указывается перечень работ, выполняемых разработчиком. Также в него включаются конструкторские документы.

ЭСКИЗНЫЙ ПРОЕКТ

Читая название данного этапа, многие ошибочно полагают, что главное назначение эскизного проекта – это составление различных схем и чертежей. Однако визуализация вентиляционного проекта, которая осуществляется на текущей стадии, является лишь вспомогательным элементом. Основополагающим моментом здесь служит детальная проработка всех аспектов будущей системы. Происходит создание самой концепции, выбираются наиболее оптимальные варианты и решения, а «картинки» лишь помогают разработчику донести смысл своих идей до заказчика.

Итак, эскизный проект – это документ, содержащий в себе разрешение всех требований, предъявляемых к вентиляционной системе, а также подтверждающий возможность реализации данного проекта.

Эскизный проект включает:

Составление теплового, теплотехнический анализ (учет тепловых потерь помещения)

Составление воздушного баланса (определение необходимого расхода воздуха)

Подбор оборудования для будущей системы (воздуховоды, клапаны, распределители и другие элементы) и разработка плана их размещения

  1. Электрические схемы подключения оборудования
  2. Гидравлические схемы
  3. Общая компоновка системы и ее графическое изображение
  4. Создание аксонометрической схемы

Расчет вентиляции

ТЕХНИЧЕСКИЙ ПРОЕКТ

Следующий этапом в процессе создания вентиляционной системы является технический проект. На данной стадии выполняется разработка принципиальных технический решений и их согласование с заказчиком. На данном шаге разработки сценария вентиляционного проекта досконально продумываются все возможные трудности и нюансы, которые могут возникнуть при воплощении системы. Все это целесообразно сделать до момента составления рабочей документации.

РАБОЧИЙ ПРОЕКТ

Рабочий проект является завершающей стадией, которая предназначена для разработки окончательного варианта документации для сборки вентиляционной системы и проведения последующих испытательных и наладочных работ. Рабочий проект должен содержать максимально подробную информацию, необходимую для реализации поставленной задачи в составе рабочего проекта:

  • пояснительная записка
  • рабочие чертежи


Пояснительная записка содержит в себе следующие данные: описание объекта, перечень и характеристики вентиляционного оборудования, параметры воздухообмена, специфические особенности вентиляционной системы.

Комплект рабочих чертежей состоит из плана здания с нанесением на него вентиляционных трасс и указанием вентиляционных камер; чертежи вентиляционных камер в разрезе; подробные чертежи нестандартного оборудования, входящего в состав будущей вентиляции.

Рабочий чертеж

СТОИМОСТЬ СОСТАВЛЕНИЯ ВЕНТИЛЯЦИОННОГО ПРОЕКТА

Составление вентиляционного проекта является сложной работой, выполнение которой требует специального образования, определенных навыков и опыта. Обращаться за помощью в данном вопросе следует только к высококвалифицированным специалистам. Цена на оказание данной услуги напрямую зависит от сложности будущей системы. Для точного определения расходов на реализацию проектирования вентиляции составляется смета. Стоимость проектирования вентиляции может варьироваться в зависимости от многих параметров, таких как:

  • площадь помещения и его тип
  • наличие и особенности автоматизации и диспетчеризации системы
  • тип системы вентиляции: приточная, вытяжная или же приточно-вытяжная
  • наличие систем увлажнения или осушения воздуха
  • присутствие системы дымоудаления


Проектирование является первым важным шагом в создании вентиляционной системы. Качественное выполнение монтажных работ может быть осуществлено только с использованием грамотно составленного вентиляционного проекта.

Получить бесплатную консультацию инженера по проектированию вентиляции

Получить!

Проектирование систем вентиляции

Проектирование вентиляции представляет из себя процесс по оценке требующегося количества и качества вентиляционных агрегатов, узлов и комплектующих, имеющий задачу обеспечения баланса по поддержанию заданных параметров и характеристик воздухообмена в конкретном заданном помещении.

Как конечный продукт проект вентиляции представляет из себя пакет схем, чертежей и списков предлагаемого оборудования с техническим обоснованием выбора того или иного варианта принципиального решения для вентиляции конкретного помещения. При этом большое внимание уделяется правильному расчету всех составляющих воздухообмена, что в конечном итоге приводит к единственно возможному решению в проектировании вентиляции для данного объекта.

Приступая к проектированию вентиляции, следует учитывать, что механические системы принудительной вентиляции, имеющие в своем арсенале вентиляторы или воздуходувки, а иногда и канальные кондиционеры, имеют неоспоримое преимущество перед установками естественной вентиляции, так как обладают способностью обеспечивать целенаправленное воздействие на состояние и характеристики воздушных масс.

Основные этапы.

  • Сначала разрабатывается самая общая схема всей системы вентиляции, намечаются цели и задачи, которые предстоит решить при детальном проектировании вентиляции.
  • Затем создается эскизный проект вентиляции, в котором уточняются все детали по размещению различных узлов и агрегатов, прокладке маршрутов для сетей воздуховодов, а также проведению всех необходимых коммуникаций, связывающих систему вентиляции в единое целое.
  • Следующий этап в проектировании вентиляции — это правильный подсчет притоков тепла и различных составляющих воздухообмена, направленный на то, чтобы с максимальной точностью выявить требующуюся мощность проектируемых вентиляционных установок.
  • Далее разрабатывается технико-экономическое обоснование (ТЭО) для данного проекта вентиляции, в котором прописываются все технические параметры разрабатываемого проекта с учетом соотношения затратности и производительности.
  • И, наконец, заключительный этап в проектировании вентиляции — создание полного рабочего проекта будущей системы вентиляции. Рабочий проект включает в себя полную номенклатуру устанавливаемого вентиляционного оборудования (включая кондиционеры и вентиляторы), подробную схему расположения всех вентиляционных узлов и агрегатов, включая схему размещения электрооборудования, обслуживающего систему вентиляции, и подробные планы маршрутов для воздуховодов и трубопроводов.

Рабочий проект вентиляции в обязательном порядке проходит утверждение в государственных инстанциях, таких как СЭС, пожарная инспекция и другие, после чего, в случае обнаружения отклонений от предписанных норм и правил, производится доработка проекта вентиляции до полного соответствия всем вышеуказанным нормам.

Хотите узнать стоимость изделия?

Заполните наш опросный лист

Проектирование вентиляции и кондиционирования — проектированием систем вентиляции и кондиционирования

  • Гарантия сроков

    Вы получаете проект точно в срок, иначе мы вернем вам 1% от его стоимости за каждый день просрочки

  • Гарантия согласования

    Согласуем проект в ГОСЭКСПЕРТИЗЕ и Ростехнадзоре, иначе переделаем проект бесплатно

Компания Obion выполняет проектирование вентиляции и кондиционирования в Москве и МО на объектах различного уровня: на производственных предприятиях, крупных фабриках, отелях и ТРЦ, в коттеджах и многоквартирных домах. При грамотном построении системы удается эффективно решить такие задачи:

  • Создание комфортных условий для сотрудников и посетителей целевых зданий и сооружений за счет регулирования качественных параметров воздуха: температуры, влажности и чистоты.
  • Создание эффективной системы, обеспечивающей потребности объекта, с минимизацией капитальных и эксплуатационных вложений.
  • Система вентиляции воздуха согласуется с другими инженерными сетями и соответствует всем профильным стандартам и нормам, включая санитарные, технические, градостроительные и т.д.
  • Предусмотрены условия для технического обслуживания или модернизации системы.

Проектирование систем вентиляции и кондиционирования

В каждом помещении, где постоянно находятся люди, должен быть обеспечен эффективный воздухообмен. Это особенно важно для производственных помещений, складов, рабочих цехов, где ведется работа с пылеобразующими и токсичными веществами.

Продуманная и качественная система вентиляции — гарантия безопасности рабочего процесса, залог здоровья и высокой производительности персонала.

С чего начать проектирование вентиляции?

Перед тем, как сделать проект вентиляции и выполнить монтаж вентиляционного оборудования, необходимо тщательно изучить все особенности объекта, и на основании действующих нормативов подобрать тип системы, рассчитать ее рабочие параметры, грамотно интегрировать оборудование в интерьеры и связать его с другими коммуникациями жизнеобеспечения.

Что включает проект системы вентиляции и кондиционирования?

Проектирование вентиляционных систем включает в себя несколько видов работ:

  • составление подробного технического задания с учетом требуемых параметров по вентилированию помещений, особенностей их эксплуатации;
  • выезд на объект, проведение замеров, сбор данных для последующей работы;
  • расчет базовых характеристик системы — кратности воздухообмена, длины и сечения воздуховодов, мощности приточной и вытяжной вентиляции;
  • конструктивная проработка сети, выбор решения, подходящего под планировку помещений;
  • выбор производителей и марок техники под определенные ранее технические характеристики;
  • расчет шумоподавления и теплоизоляции системы.

Проектная документация включает:

  • описательную часть;
  • расчетную часть;
  • графическую часть;
  • детальную спецификацию;
  • смету, технико-экономическое обоснование проекта.

Документы утверждаются клиентом, после чего начинаются работы по монтажу и настройке системы.

Основные принципы проектирования систем вентиляции и кондиционирования

Для проектирования вентиляции и кондиционирования воздуха необходимо оценить тепловой и влажностный баланс помещений. Это важно для расчета характеристик системы вентиляции и кондиционирования. Тепловой баланс включает в себя наружные и внутренние тепловые утечки и поступления воздуха.

Наружные потери и поступления тепла:

  • через стены, полы, оконные проемы, двери;
  • через стеклянные поверхности, нагреваемые солнцем.

Зимой поступающий в помещение воздух необходимо увлажнять и прогревать, летом — напротив, осушать и охлаждать. В разное время суток меры по обработке поступающего воздуха также могут различаться в межсезонье. Это напрямую влияет на настройку и характеристики оборудования.

Внутренние потери и поступления тепла происходят от:

  • людей;
  • осветительных приборов;
  • работающего оборудования;
  • нагреваемых жидкостей и материалов;
  • продуктов сгорания при проведении химических опытов.

Летом такие нагрузки приводят к необходимости дополнительного охлаждения помещений. Зимой они помогают сократить нагрузку на обогрев.

На основании каких критериев выбирается оборудование?

Подбор техники осуществляется на основании нескольких типов требований:

  • санитарные — установленные нормативы по определенной температуре воздуха в помещениях, допустимой влажности, требуемой интенсивности воздухообмена;
  • архитектурные — возможность установить кондиционер на фасаде, проложить по зданию воздуховоды, трубопроводы;
  • противопожарные — необходимость монтажа клапанов для задержания огня, применения специальных схем прокладки коммуникаций;
  • эксплуатационные — необходимость в дистанционном управлении, раздельном контроле отдельных блоков, наличии особых требований к надежности и выносливости оборудования;
  • экономические — актуальность снижения затрат на систему, необходимость найти наиболее доступное по цене решение без ущерба для эффективности работы.

Нормативная документация по проектированию вентиляции

Проект системы вентиляции включают в себя следующие разделы:

  • титульный лист проекта с указанием наименования объекта и информации о заказчике и исполнителе;
  • лицензии и разрешения на проведение монтажных работ;
  • техническое задание;
  • аксонометрические схемы размещения техники, систем управления, воздуховодов;
  • чертежи по проектным схемам;
  • пояснительная записка;
  • расчеты характеристик оборудования и его виды;
  • спецификации на оборудование.

В документах обязательно приводятся все специальные расчеты — тепловых потерь, аэродинамических показателей. При проектировании обязательна опора на СП 60.13330.2012 и другие стандарты и нормативы.

Какие виды оборудования входят в систему вентиляции и кондиционирования?

Система вентиляции включает следующие виды оборудования:

  • приточные, вытяжные и приточно-вытяжные установки;
  • радиальные и осевые, кровельные и канальные вентиляторы;
  • шумопоглотители;
  • водяные и электрические устройства по нагреву воздуха;
  • воздушные фильтры;
  • воздуховоды из металла, пластика различной степени гибкости;
  • запорные и обратные клапаны, диафрагмы;
  • решетки, воздухораспределители, насадки со специальными форсунками;
  • теплоизоляция.

Для бытового использования подходят кондиционеры-моноблоки, настенные, консольные, кассетные образцы, сплит-системы. В промышленных целях применяются прецизионные, VRF модели и системы chiller+fankoil.

Важным компонентом систем являются элементы контроля и управления. В их число входят датчики, контроллеры, установки для операторов, на которых задаются рабочие характеристики и выводятся актуальные показатели.

Этапы проектных работ

Проектирование систем кондиционирования проходит в несколько этапов:

  • выбор типа системы и оборудования;
  • определение требуемой производительности системы, воздушного потока и его качества;
  • выбор места для расположения элементов системы;
  • расчет требуемой мощности оборудования;
  • технико-экономическое обоснование;
  • разработка рабочего проекта вентиляции с учетом параметров тепло- и влаговыделения для каждого помещения;
  • создание чертежей и планов с разводкой сетей трубопроводов и воздухоотводов, контактов;
  • расчет уровня шума, показателей аэродинамики;
  • заполнение спецификаций по всем компонентам системы с указанием бренда, стоимости.

До начала работ проект необходимо согласовать с пожарной инспекцией. После этого можно закупать технику и приступать к монтажу.

Какие программы используются для проектирования вентиляции и кондиционирования?

Для составления схем и проведения расчетов по вентиляции применяются специализированные программы для проектирования вентиляции.

К наиболее распространенным из них относятся:

  • VentCalc — быстрый расчет сети с формированием готового образа, расчетом сопротивления, подходит для подбора вентиляторов по мощности, увязки вентсетей;
  • «Поток» — программа для расчета сложных многокомпонентных инженерных систем с несколькими типами оборудования, различными вариантами поступления воздуха, комбинированной системой коммуникаций;
  • VSV — программа для аэродинамического расчета вытяжных и приточных систем, проектирования участка, увязки систем;
  • VSV RTI — ПО для расчета теплопотерь и инфильтрации помещений с автоматическим определением площади зон пола, углов, коэффициентов теплопотерь на поверхностях и перегородках;
  • RTI KALOR — программа для расчета воздухонагревателей, оросителей, выбора приточных камер на объекте;
  • Kalor BOLER — ПО для тепловых расчетов бойлеров;
  • Boiler STOL — программа для расчета приточного воздуха и воздушного баланса в горячих цехах, заведениях общепита;
  • STOL VIBROS — приложение для оценки объема выбросов трубы котельной.

Дополнительно при проектировании систем кондиционирования воздуха могут использоваться программные продукты для создания объемных чертежей и схем.

На что обратить внимание?

При проектировании систем вентиляции воздуха важно заранее предусмотреть требования по ее обслуживанию. Расходы на сервисное обслуживание, замену комплектующих, своевременный ремонт обязательно включаются в смету.

Система вентиляции должна соответствовать климатической специфике региона, условиям работы и назначению объекта, наличию специальных требований. Проекты для офисов, детских садов и аварийно опасных объектов будут радикально отличаться.

Никакие типовые решения в случае с системами вентиляции и кондиционирования не работают. Здесь нужен строго индивидуальный подход. По этой причине быстро разработать и установить систему вентиляции на крупном объекте невозможно. Сначала проводится замер, необходимые расчеты, подбирается техника. Сроки зависят от площади и специфики объекта.

При выборе оборудования важно отдавать предпочтение маркам, чьи комплектующие будут доступны. Приобретая технику малоизвестных производителей, вы можете столкнуться с проблемами при необходимости ремонта.

Что влияет на стоимость?

Общая цена на установку системы вентиляции под ключ складывается из стоимостей:

  • рабочего проекта;
  • монтажного проекта;
  • техники и расходных материалов;
  • работы монтажников;
  • паспортизации, лабораторных испытаний.

Дополнительно в смету включаются расходы на сервисное обслуживание.

На стоимость работ по проектированию систем кондиционирования воздуха влияет несколько факторов:

  • площадь и планировка помещений;
  • тип вентиляционной системы;
  • наличие дополнительного оборудования, необходимости интеграции с системой централизованного кондиционирования, установки осушителей и увлажнителей воздуха.

Самым сложным (с технической точки зрения) является проект приточно-вытяжной системы. Если в системе будет установлен газовый обогреватель, то это дополнительно повысит расходы, так как потребуется расчет метода подключения к газопроводу. Стоимость повышается при необходимости синхронизации системы с другими сетями в инфраструктуре.

Выполненные проекты

  • Олива Факел, 10 630 кв.м.

    Площадь: 10 630 кв.м.

    Срок: 26 дней

    Детали
  • ТЦ НОРД ХАУС

    Площадь: 6 000 кв.м.

    Срок: 1,5 месяца

    Детали

Наши заказчики

Строения фермы . .. - Глава 7 Контроль климата и окружающей среды: Проектирование системы вентиляции в холодном климате-Охлаждение-Солнечная энергия-Звукоизоляция

Строения фермы ... - Глава 7 Контроль климата и окружающей среды: Проектирование системы вентиляции в холодном климате-Охлаждение-Солнечная энергия- Звукоизоляция - шумоподавление - молниеотводы
Проектирование системы вентиляции для холодного климата

Содержание - Предыдущая - Следующая

Расположение вентилятора.Предполагая закрытое здание, от одного до трех вентиляторов может располагаться посередине уровня потолка на защищаемой стороне (против господствующего ветра) здания. Большее число вентиляторов могут быть распределены по защищаемой стороне. Высота уровень на стене желателен для летнего отвода тепла и имеет мало влияет на эффективность отвода влаги на морозе Погода. Эффективность в данном случае означает количество влаги. удаляется на единицу использованного или потерянного тепла. Если выпускные каналы При необходимости они должны быть изолированы до R = 0.5 для предотвращения конденсация.

Распределение воздуха

Помимо скорости вентиляции, необходимо учитывать распределение поступающего воздуха по всему зданию. Это особенно важно как в животноводческих помещениях, так и в продуктовые магазины.

При рассмотрении распределения свежего воздуха два различных возможны температурные ситуации. В районах с зимними морозами, наружный воздух прохладнее, чем внутри зданий, и свежий воздух должен подаваться подальше от приклада, чтобы избежать холода Черновики.Однако летом животные могут подвергаться жаре. напряжение и может значительно пострадать, если потоки охлаждающего воздуха направлены так, чтобы отводить излишки тепла из окружающей среды. А хорошая система распределения воздуха также гарантирует, что животные получать достаточное количество кислорода и что вредные газы удалено.

Воздухозаборники

Вентиляция осуществляется вытяжным механическим система за счет снижения давления внутри здания внизу снаружи давление, в результате чего свежий воздух поступает везде, где есть отверстия.В основные факторы, влияющие на структуру воздушного потока в здании скорость и направление входящего свежего воздуха. Размер, расположение и конфигурация воздухозаборников, следовательно, наиболее важно при проектировании системы распределения.

Поток воздушных потоков через отверстия был тщательно исследованы, и результаты можно резюмировать следующим образом выписки:

  • a Скорость, с которой движется воздушный поток, прямо зависит от его начальной скорости на входе.
  • b Расстояние, которое проходит воздушный поток, пропорционально начальная скорость на входе.
  • c Чем выше начальная скорость воздуха, поступающего в здания, тем больше смешивание входящего воздуха с существующий воздух.
  • d Чем выше скорость поступления холодного воздуха в здание, тем меньше он утонет.

Из этих выводов следует, что зимой проемы должен быть достаточно маленьким, чтобы обеспечивать достаточно высокие скорости для Избегайте попадания холодного воздуха прямо на ложу, чтобы обеспечить хорошее смешивание воздуха, а также для поддержания требуемой схемы воздушного потока на низкая интенсивность вентиляции зимой.

Скорость от 3,5 до 5 м / с обычно удовлетворяет этим требованиям. требования. Однако при таких скоростях важно учитывать влияние внутренних перегородок, элементов конструкции и другие препятствия для потока, и это также становится важным для здание должно быть относительно герметичным.

Когда воздух проходит через отверстие любой формы, площадь поперечного сечения выпускающей струи уменьшена до 60-80% общая свободная площадь проема.70% - разумный дизайн значение. Это явление, эффект venacontracta, увеличивает скорость воздуха, выходящего из отверстия. Общая площадь воздуха входное отверстие должно быть пропорционально общей мощности вентилятора. Общее правило воздухозаборников с размером большого пальца на площади 0,4 м на каждый м / с вентилятора вместимость.

Падение давления на входе влияет на производительность вентилятора и поэтому должно быть не выше, чем необходимо. Калибр осадки может использоваться для проверки разницы давлений на входе (между внутренней и внешней частью здания на входе).А перепад давления от 10 до 20 Па указывает скорость от 4 до 6 м / с. Входные отверстия, независимо от типа, должны регулироваться, чтобы что правильная скорость воздуха может поддерживаться на протяжении всего год.

По сравнению с воздухозаборниками, выходы вентилятора играют второстепенную роль в играть в раздачу свежего воздуха в животноводческом помещении. Эффект выхода состоит в том, чтобы вызвать общий медленный дрейф воздуха. к выходному положению. Этот дрейф легко преодолевается конвекция, движение животных или характер движения воздуха установлен впусками. Только возле вентилятора (внутри примерно 1 м) можно обнаружить положительное движение воздуха. Этот применяется к выпускным отверстиям в выхлопных и напорных системах вентиляция. Однако рекомендуется не размещать впускное отверстие. ближе 3 м от вентилятора.

Рисунок 7.9 Воздухозаборники - зимняя регулировка.

Таблица 7.5 Данные на входе вентиляции (Vena Contracta = 0,7)

Статическое давление, мм H 2 O Скорость м / с Входная площадь м на м / с
5 2.9 0,493
10 4,1 0,348
1 5 5,0 0,286
20 5,8 0,246
25 6,5 0,219
32 7. 3 0,196

Ветер оказывает сильное влияние на вентиляционные системы, так как вызывает перепады давления вокруг зданий и прямое воздействие на компоненты системы. Это давление вызовет проблемы неравномерное поступление воздуха, с наветренной стороны больше, чем подветренная сторона здания.

Ветер, обдувающий вентилятор, снижает мощность, а вытяжки мало работают чтобы облегчить проблему. Ветер дует через хребет выход дымохода может вызвать чрезмерную вентиляцию.Эффекты ветра могут можно уменьшить, выполнив следующие шаги:

  • a Ориентир для минимального воздействия ветра
  • b Обеспечить ветрозащитные ограждения
  • c Эксплуатация системы при относительно высоком давлении
  • d Используйте чердаки или отверстия на внешнем краю широкой потолочные перекрытия, как показано на Рисунке 7.9 (вверху).

В ситуациях, когда воздух должен распределяться по стене или потолочные воздухозаборники невозможны, полиэтиленовые трубы перфорированы дырочки по длине хорошо работают. Обычно два ряда отверстий с интервалом от 600 до 750 мм вдоль трубы. Общая дыра площадь должна примерно в 1,5 раза превышать поперечное сечение трубы площадь. Размеры воздуховодов должны обеспечивать скорость от 4 до 6 м / с. Oни может использоваться либо для распределения воздуха в системе давления, либо как вход для выхлопной системы. Размеры одинаковы в любом дело.

Органы управления вентиляцией

Простые двухпозиционные термостаты дали надежные и удовлетворительный контроль многих систем вентиляции.Если здание небольшой и обслуживается одним вентилятором, затем двухскоростным двигателем с термостат с двумя заданными температурами будет работать хорошо. Когда требуется несколько вентиляторов, можно использовать один или несколько непрерывно, чтобы обеспечить необходимую минимальную скорость вентиляции. Другие могут управляться термостатом, установленным на минимум расчетная температура. Они будут периодически включаться и выключаться в холодную погоду. Балансом вентиляторов можно управлять с помощью термостата. при максимальной расчетной температуре.Они будут работать только в теплая погода, когда необходимо убрать излишнюю жару.

Термостаты заполненные или биметаллические, расположенные на 2 метра высоко в центре здания хорошо работают контроллеры. Электронные контроллеры, использующие несколько термисторов для определения температуры в нескольких местах в сочетании с регулируемой скоростью имеются двигатели и автоматически регулируемые воздухозаборники. Хотя они, несомненно, делают более точную работу по контролю строительной среды, их дополнительную стоимость трудно оправдать.Гидростаты оказались не очень удовлетворительными, поскольку контроллеры для систем механизированной вентиляции.

Пример проектирования вентиляции

Хотя расчет баланса тепла и влаги для строительство в холодную (ниже 0С) погоду - не типичная проблема для тропического климата образец покажет, как психрометрические диаграмма, а также возможные трудности, возникающие в холодный климат.

Предположим, что на ферме шестьдесят 600 кг коров размещены на участке размером 10 на 40 м Сарай 3 м с 20 м окнами и 12 м дверями.Значения R: окно 0.17, дверь 1.0, потолок 2.6 и стена 2.1. Температура и относительная влажность -10 C и 90% на улице и + 12 C и 75% внутрь. Общее производство тепла и скрытой влаги от животных находится в таблице 10.2 и составляет 1130 Вт и 0,485 кг / час на корову. Из рисунка 7.2, психрометрической диаграммы на 1500 м, - 10 C и 90% равны -6 кДж / кг энтальфии и 0,0016 кг / кг. удельная влажность. Также + 12C и 75% равны энтальфии 31 кДж и 0,0078 кг / кг удельной влажности.Из графика влажный объем при 12 ° C и 75% составляет 0,98 м / кг, значение, при котором вентиляторы истощают воздух. 1 кДж = 1 / 3,6 Вт.

Процедура:

Производство тепла 60 x 1130 = 67 800 Вт
Выделение выдыхаемой влаги 60 х 0,485 = 29,1 кг / час
Тепловые потери от:
Потолок 400 x 1/2. 6 х 22 = 3385 Вт
Стенка (300-32) x 1 / 2,1 x 22 = 2,808 Вт
Окна 20 x 1 / 0,17 x 22 = 2,588 Вт
Двери 12 x 1 / 1.0 x 22 = 264Вт
Полная потеря тепла 9 045 Вт
Тепло доступно для вентиляция 67,800 - 9,045 58,766 Вт
Минимальный расход воздуха для удаления влажность 29.1 / (0,0078-0,00 16) 4694 кг / час
Мощность вентилятора при минимальном расходе 4694 х 0,980 / 3600 1,28 м / с
Тепло отводится воздушным потоком 4694 х (31,5 - (- 6) /3,6) 48896 Вт

Поскольку для вентиляции выделяется больше тепла фактически удален при минимальной скорости вентиляции, внутри температура будет повышаться или относительная влажность упадет, но включение дополнительной мощности вентилятора сохранит желаемая температура. Следует отметить, что хотя значения влажности в таблице 10.2 включают нормальные испарение из корма, навоза и мочи, испарение вполне может бегать выше или ниже, в первую очередь в зависимости от того, насколько влажный пол открытая поверхность, с которой может происходить испарение. Больше испарение уменьшит влагу, которую необходимо удалить навоз.

Если тепло, отводимое вентиляцией, больше этого который доступен для вентиляции, понижение внутренней температуры будет результатом, если не будет улучшена изоляция здания и / или установлено дополнительное отопление.Следует отметить что пониженная минимальная скорость вентиляции, направленная на поддержание температура может привести к насыщению внутреннего воздуха и привести к образованию конденсата на холодных поверхностях, например на окнах.

Расчеты с использованием наружных летних температур, например 21C, покажет необходимость дополнительной мощности вентилятора для отвода тепла и таким образом поддерживать приемлемую разницу температур между внутри и снаружи, например, 4С.

Максимальная скорость вентиляции является результатом явного тепла. производство, разделенное на разницу температур (внутри снаружи) и изобарная удельная теплоемкость.

Выработка явного тепла составляет, согласно таблице 10.2, 465 Вт. на животное при 25 ° C (внутренняя температура) и максимальной интенсивность вентиляции составляет:

60 x 465 (4 x 0,35) = 19,950 м / ч или 5,54 м / с.

Между температурой холодной и теплой погоды термостаты вызывают цикл работы вентилятора, который будет поддерживать температуру в пределах желаемый диапазон.

Охлаждение

В периоды высоких температур может быть отключена только вентиляция. недостаточно для поддержания удовлетворительной температуры у животных здания.Следующая система охлаждения может быть эффективно использована в полностью закрытых зданиях. Другие методы охлаждения, такие как распылительное охлаждение рассматривается в следующих разделах.

Испарительное охлаждение

Испарительный охладитель работает по простому принципу вентилятор всасывает горячий воздух снаружи через влажную подушку в здание. Горячий воздух охлаждается за счет испарения воды, которая изменяет явное тепло в воздухе на скрытое тепло в испаряющемся влага, вызывая падение температуры.

Снижение температуры воздуха в зданиях до 11С может достигается в жаркие периоды с низкой влажностью. Во влажном погоду охлаждающий эффект значительно снижается, но система может работать большую часть жаркого сезона в многие области.

Коммерческие испарительные охладители доступны в различных размерах. пропускной способностью от 1 до 95 м / с. Поскольку они в комплекте с встроенные вентиляторы, важно, чтобы подходящие блоки с правильными размеры воздуховодов, диффузоров и регистров выбираются таким образом, чтобы сбалансированное распределение воздуха в здании.Широкие вытяжные отверстия следует предусмотреть по периметру здания, чтобы свободный выход воздуха. Рекомендуется использовать термостат для контроля единицы. Если требуется контроль влажности, можно использовать гигростат. добавлен в схему управления. Некоторые конструкции включают тепло обменник. В них воздух, охлажденный при прохождении влажные прокладки используются для охлаждения другого воздуха, который фактически попадает в здание. Хотя это приводит к тому, что менее влажный воздух используется для вентиляции, дополнительная ступенька приводит к снижению эффективности.

Альтернативой блочно-испарительному охладителю может быть в сборе с подушкой и вентиляторной системой. Подушечки толщиной 50 мм прессованная «древесная вата» или другой подходящий материал устанавливается, как правило, в длинной стене здания, и вытяжной вентиляторы расположены на противоположной стене. Входящий воздух охлаждается когда он проходит через влажные подушечки, а затем, после прохождения через здание, вытяжное вентиляторами, рисунок 7.10. Для эффективного во время работы скорость воздуха через область прокладки должна быть ограничено примерно 0. 8м / с. Это достигается с помощью от 1 до 1,5 м площадь подушки на м и секунду воздушного потока. Охлажденный воздух выходит прокладка при относительной влажности от 85 до 90%, но быстро смягчается окружающим воздухом.

Вода равномерно распределяется по подушкам из входящего в комплект коллектора. из отстойника с поплавковым уровнем воды. Рециркуляция вода через подушечки должна быть из расчета примерно 1 60 мл / с для каждого потока воздуха м / с. Фактический расход воды, который представляет собой испарение воды в проходящий воздух, варьируется с меняющимися условиями температуры и влажности.Однако, как ориентировочно, это примерно 20% воды. скорость рециркуляции.

Испарительные охладители, которые нагнетают воздух за счет давления ветра через мокрые прокладки менее эффективны, так как воздушный поток большую часть времени скорее всего будет либо слишком низким, либо слишком высоким. В то время как для испарительных охладителей с естественной вентиляцией потребуется подкладка большего размера области, тот факт, что вентилятор или мощность для его привода не требуется рекомендует эти конструкции для небольших приложений в сельской местности. области.Обычно они могут быть построены из местных материалов и эксплуатироваться и обслуживаться фермером по низкой цене.

Стоимость систем испарительного охлаждения зависит от применения и типичных температур по влажному термометру область. В условиях повышенной влажности хорошо подходят для теплиц. и картофельные магазины, но не подходят для птицы и других животные, которые зависят от дыхания для охлаждения тела при высоких температуры. Испарительное охлаждение гораздо практичнее в сухих области, в которых воздух может значительно охлаждаться, в то время как влажность по-прежнему достаточно низкая, чтобы оказывать незначительное влияние на животных комфорт.

Рисунок 7.10 Испарение кулер.

Холодильное оборудование

Соответствие температурным требованиям для хранения некоторых продуктов может оказаться невозможным при использовании только вентиляции или испарительного кулеры. Если товар имеет достаточную ценность, чтобы оправдать механическое охлаждение, тогда могут быть почти идеальные условия предоставлена.

Принципы холодоснабжения

Большинство жидкостей могут встречаться в виде жидкости или пара в зависимости по давлению и температуре.Чем выше давление и чем ниже температура, тем больше вероятность, что жидкая фаза происходят. Всякий раз, когда происходит смена фазы, будет одновременный скрытый теплообмен. То есть когда жидкость меняется к пару поглощается тепло; когда пар превращается в жидкость, тепло отдается. Есть несколько материалов, которые случаются с изменять состояние при давлениях и температурах, которые делают их полезными в механических холодильных системах.

Холодильные системы

Холодильная установка состоит из четырех основных частей:

  • а компрессор
  • б а конденсатор
  • c расширительный клапан или другое ограничение в линия хладагента и
  • г испаритель.

Компоненты соединены в полную цепь в порядок указан. Кроме того, может быть ресивер (маленький резервуар) между конденсатором и расширительным клапаном. См. Рисунок 7.11.

Рисунок 7. 11 Охлаждение система.

Когда система заправлена ​​хладагентом, работает компрессор снижает давление в испарителе и вызывает хладагент закипит, испарится и поглотит тепло.Это вызывает падение температуры. В то же время компрессор качает испаренный пар попадает в конденсатор под высоким давлением. Этот заставляет хладагент снова конденсироваться в жидкость, давая жара. Температура в конденсаторе повысится. Получатель служит резервуаром для жидкого хладагента. Очевидно испаритель устанавливается в охлаждаемом помещении и конденсатор расположен там, где окружающий воздух может легко поглощать произведенное тепло.Расширительный клапан - регулятор температуры механизм для системы. Если он настроен на дальнейшее ограничение расход хладагента, давление и температура кипения в испарителе упадет и в пределах емкости, комнатная температура может поддерживаться на более низком уровне. уровень.

Давление на стороне конденсатора в основном определяется условия окружающей среды. Если температура воздуха относительно низкая, конденсатор легко отводит тепло при нормальном давлении.

Однако в очень жаркую погоду или если поток воздуха через конденсатор забивается пылью или другим мусором, температура и давление могут подняться до уровней, опасных для системы, если не установлено предохранительное реле высокого давления.

Хладагенты

Существует ряд фторуглеродных хладагентов, используемых для различные температурные приложения. Самый распространенный, хладагент 12, используется для приложений в диапазоне от -15 до 10 ° C.Аммиак, хладагент R717 также используется в этом диапазоне температур. R12 - это без запаха, нетоксичный, негорючий, медный трубопровод трубки. R717 токсичен, имеет резкий резкий запах, горит в определенных концентраций в воздухе, склонен к утечкам и передается по трубам со стальными трубами. Однако аммиак дешевле и эффективнее. потому что он имеет гораздо более высокую теплоту испарения, что требует детали меньшего размера. Следовательно, аммиачные системы из-за экономии часто выбираются для крупных магазинов в несмотря на недостатки, но R12 почти всегда выбор для небольших систем.

Испарители

Изготовление холодильной системы требует специализированных оборудование и знания подрядчика. Однако это явное преимущество для клиента - знать, как испаритель размер и соответствующая рабочая температура относятся к необходимые условия в холодильной камере.

Для данного складского помещения и количества товара будет применяться конкретная нагрузка (ватты) на систему охлаждения.Эта нагрузка можно удовлетворить, эксплуатируя относительно небольшой испаритель при очень низкая температура (тепло быстро перемещается к его ограниченной поверхности), или за счет эксплуатации испарителя большего размера при более умеренной температуре (тепло распространяется медленнее, но на гораздо большую площадь поверхности). Воздух проходя через испаритель, почти во всех случаях охлаждение достаточно для достижения насыщения (100% относительной влажности).

Психрометрическая диаграмма показывает, что влагоудерживающая емкость (удельная влажность) воздуха при двух слегка различающихся температуры будут примерно такими же, а воздух разные температуры будут иметь совершенно разные специфические влажность.

Например, предположим, что температура в хранилище 10 ° C и температура испарителя 8 С. Абсолютная влажность насыщенный воздух при 8 C составляет 0,0066 кг / кг. Это позволит относительная влажность при 10С 89%, что желательно для картофеля хранить.

Напротив, лук лучше всего хранится при 0 ° C и относительной влажности 75%, поэтому испаритель меньшего размера, работающий при -5 ° C и 0,0025 кг / кг при насыщение обеспечит желаемую относительную влажность 75%.

К сожалению, холодильные подрядчики могут не понять эти отношения, или им может быть все равно, и поэтому они представляют предложить систему, основанную на слишком маленьком испарителе, который необходимо эксплуатировать при слишком низкой температуре. Это было бы более низкая стоимость покупки, но не обеспечивают надлежащих условий.

Наконец, следует отметить, что в кондиционерах для дома одна из задач - снижение влажности. следовательно малогабаритные испарители, работающие при низких температурах, достаточно заказ.

Солнечная энергия

Использование солнечной энергии восходит к более ранней истории и фактически использовался и используется всеми фермерами в производство своих культур.Цель здесь - отметить природу солнечной энергии и связать это с некоторыми приложениями.

Солнечный поток

Энергия, достигающая Земли от Солнца, называется солнечный поток. Энергия приближается к атмосфере земли перпендикулярно поверхности 1,27кВт / м. Из-за земного атмосфера достигает земли только 1 кВт / м при оптимальном условиях и для практических целей значение 0,9 кВт / м является часто используется для широт, где высота (угол солнечного лучей к земле) близка к 90.

Факторы, влияющие на фактическое количество энергии, доступной в конкретная площадь:

1 Широта и время года: Земля наклонена 23,5 градусов, угол между солнцем и землей равен постоянно меняется в течение года. Между широтами 23,5 северной широты и 23,5 южной широты, солнце будет перпендикулярно два дня в году, и его полуденная высота никогда не опускается ниже 43. Однако дальше на север или на юг солнце никогда не достигает 90 градусов. а зимой угол может быть очень низким.(Только 16 1/2 зимой на 50 градусах северной или южной широты).

2 Погода: Частота пасмурных дней является важным фактором. в количестве радиации, полученной за период времени. Хотя пояса вокруг земли падают между 20 и 30 как север, так и юг получают почти 90% всей солнечной радиации, есть большие региональные различия от этого. Следовательно, при выполнении проектных работ обязательно наличие солнечной информация для местности, включая сезонные колебания.

Коллекторы

Есть несколько типов солнечных коллекторов, в том числе:

  • 1 параболический фокусирующий коллектор, концентрирующий энергия солнца для высокотемпературных применений,
  • 2 параболических цилиндра для средних температур и
  • Коллектор с 3 плоскими пластинами для относительно низких температур Приложения. Последний тип - самый простой и наименее дорогой и имеет наибольшее применение в сельской местности.

Плоский коллектор может быть таким же простым, как резервуар для воды окрашен в черный цвет или может быть более сложным, например, коллектор поверхность окрашена в черный цвет с одним или несколькими прозрачными слоями, которые позволяет солнечным лучам проникать, уменьшая переизлучение тепло, все смонтировано в плотном каркасе с утеплителем сзади боковая сторона. Рисунок 7.13

Таблица 7.6 Среднесуточная солнечная радиация по горизонтали Поверхность (кВтч / м)

Место Lat. Ллев. Янв. Апрель июля Октябрь Годовой
Кения
Керичо 0 2070 6,14 5. 16 4,95 5,19 5,46
Момбаса 4 55 6,53 6,66 4,45 6,28 5,84
Найроби 1 1890 6,34 5.31 3,72 5,47 5,24
Танзания
Аруша 31/2 700 7,24 5,74 4,81 6,49 6,04
Дар-эс-Салам 7 55 5. 42 3,89 4,27 5,22 4,86 ​​
Мбея 9 2400 4,46 4,58 6,13 5,93 5,23
Замбия
Булавайо * 20 9.01 7,00 5,81 8,40 9,04

* Макс. дневные значения

Рисунок 7.12 Среднегодовая солнечная радиация на горизонтальной поверхности k Втч / м.

В большинстве случаев накопленное тепло удаляется воздухом или вода. Какой из них использовать, зависит от назначения коллектора. То есть для сушки продуктов будет использоваться воздух; нагревать воду, воду будет использоваться.

Пластины коллектора могут быть металлическими с присоединением водяных трубок. к тарелке. Медь обладает высокой проводимостью и легко паяется к тарелке. Алюминий также обладает хорошей проводимостью, но трудно приклеить к пластине. Изготовлены алюминиевые пластины вдавите водные линии в поверхность.

Стекло, пластик, армированный стекловолокном, и пластиковые пленки могут быть используется для покрытия коллектора. Стекло пропускает более 90% солнечной энергия; стекловолокно около 80% в чистом виде и полиэтиленовая пленка 90%.Однако полиэтилен теряет много тепла из-за переизлучение. Стекло имеет самую долгую жизнь; стекловолокно может быть Ожидается, что прослужит 10 лет, а полиэтилен только год или два.

Рисунок 7. 13 Покомпонентное изображение типичного плоского коллектора (любезно предоставлено Cooperative Служба распространения знаний Корнельского университета).

Эффективность коллекторов сильно различается. Параболический Упомянутые ранее единицы могут достигать от 50 до 75%. Плоские агрегаты работают в диапазоне от 25 до 50% в зависимости от конструкции и положение монтажа.Некоторые простые конструкции могут быть даже меньше эффективный. Во многих случаях недорогая и простая конструкция практичнее всего выбрать. Часто увеличение размера компенсирует низкая эффективность. Важно помнить, что несмотря ни на что тип коллектора или насколько он эффективен, он никогда не может собирать больше энергии, чем произведение локальной скорости потока и коллекторная площадка. Фактически, можно сказать, что размер (площадь) коллекционер - его важнейшая характеристика.

Ориентация плоских коллекторов

Коллекционеры любого типа более эффективны, если их перемещать так что они постоянно перпендикулярны солнечным лучам. Однако средства управления для этого дороги и не практично для работы в сельской местности. Вместо этого делается попытка Ориентируйте коллектор в наилучшее среднее положение. Понимать это требует объяснения двух углов, азимуфа и высота.Рисунок 7.14.

Рисунок 7.14 Азимут и высота (южное полушарие).

Азимут - это горизонтальный угол солнца по отношению к истинный южный меридиан. Утром он будет измерен в в восточном направлении и днем ​​в западном направлении. Высота - это вертикальный угол, который солнце образует с горизонтальная плоскость у поверхности земли. На экваторе солнце высота будет к северу с марта по сентябрь и к юг с сентября по март.По мере продвижения на юг солнце имеет северную высоту все дольше и дольше, пока не южнее широта 23,5 ю.ш., высота всегда севернее.

Так как высота солнца в малых широтах очень высока, Размещение коллектора в горизонтальном положении работает неплохо. Однако некоторые наклон коллектора улучшит среднюю производительность. Предлагаются следующие углы от горизонтали:

Круглогодичная эксплуатация - Угол широты
Только в летнее время - Широта минус 10
Только зимой - Latitude plus 10

Например, коллектор будет установлен в Лусаке, широта 15 с.для круглогодичного использования следует наклонить 15 к северу и лицом в пределах 10 к востоку или западу от севера.

Применение солнечной энергии

Увеличение использования солнечной энергии во многом зависит от стоимость альтернативных источников энергии и улучшение конструкции оборудования для использования солнечной энергии. Хотя это энергия бесплатна, оборудования для ее использования нет. Это значит, что приложения, которые можно использовать круглый год, и те, которые достаточно просты, чтобы быть дешевыми, скорее всего, будут практичный.

Возможные варианты применения в сельской местности:

  • 1 Открытые здания, выходящие на север, для обогрева и сушки интерьер. (Наиболее практично в широтах к югу от 25 ю.ш.).
  • 2 Сушка урожая тонкими слоями на солнце.
  • 3 Сушка продуктов в небольших солнечных осушителях - рисунок 7,4
  • 4 Водяной нагрев - Рисунок 7.15.
  • 5 Принудительная сушка зерна путем продувки воздухом через длинный пластиковый канал перед попаданием в сушильный бункер.

Рисунок 7.1 5 Солнечная вода обогреватель.

Звук изоляция - контроль шума

Из комнаты в комнату:

Передача звука через стену происходит в результате элементы конструкции приводятся в действие звуковыми волнами, которые, в свою очередь, вызывают колебания в воздухе на противоположной стороне. Следовательно, чем тяжелее конструкция, тем труднее ее установить. на вибрацию и тем лучше его звукоизоляционные свойства.Однако звукоизоляция плотного барьера, такого как каменная стена может серьезно уменьшиться, если звук передается по элементам конструкции, которые соединяют комнаты, например, потолки, полы и водопровод. Кроме того, любые проемы например, зазоры вокруг дверей или между потолком и стенами позволят шум в обход звукоизолирующего элемента. Шум от крыши из-за попаданию дождя и растрескиванию металлической кровли может быть уменьшается за счет установки потолка или панелей на нижней стороне стропила.Звукоизоляция потолка еще больше улучшается за счет добавления слоя изоляции, которая имеет тенденцию впитывать часть звука до его передачи. Тяжелая конструкция поможет приглушить звук.

Внутри комнаты:

Помещения с большим количеством твердых поверхностей, как правило, очень шумны и речь становится искаженной. Это потому, что звук отражается и несколько раз переотражается поверхностями, создавая тем самым эхо-эффект.Звукопоглотители сокращают время, необходимое для звуковые колебания в комнате затухают. ДВП и др. мягкие материалы очень эффективны при гашении высоких частот звуков, но для звуков низкой частоты тонкая панель, закрывающая воздух космос работает лучше всего.

Молния кондукторы

Удар молнии в здание может привести к серьезным повреждениям конструкции. повреждение и может начаться пожар.Здания с соломенными крышами расположенные на видных позициях представляют наибольший риск, а здания из бетона и стального каркаса представляют собой низкий риск. А молниезащитная установка состоит из трех основных частей; воздух окончание, токоотвод и заземление и его функция состоит в том, чтобы обеспечить простой и прямой путь для молнии сбросить на землю.

Молниеприемник состоит из одного или нескольких заостренных медных стержни, закрепленные над самой высокой точкой на крыше.Один готов проводник (например, медная лента 25 x 3 мм) может служить зданием до до 100м. Заземление состоит из 10-12 мм медный стержень, вбитый в землю минимум на 2м. Если почва имеет тенденцию становиться очень сухой в любое время года, дополнительные заземляющие стержни, забитые на глубину 2,5 м, обеспечат большую защиту.


Содержание - Предыдущая - Следующая

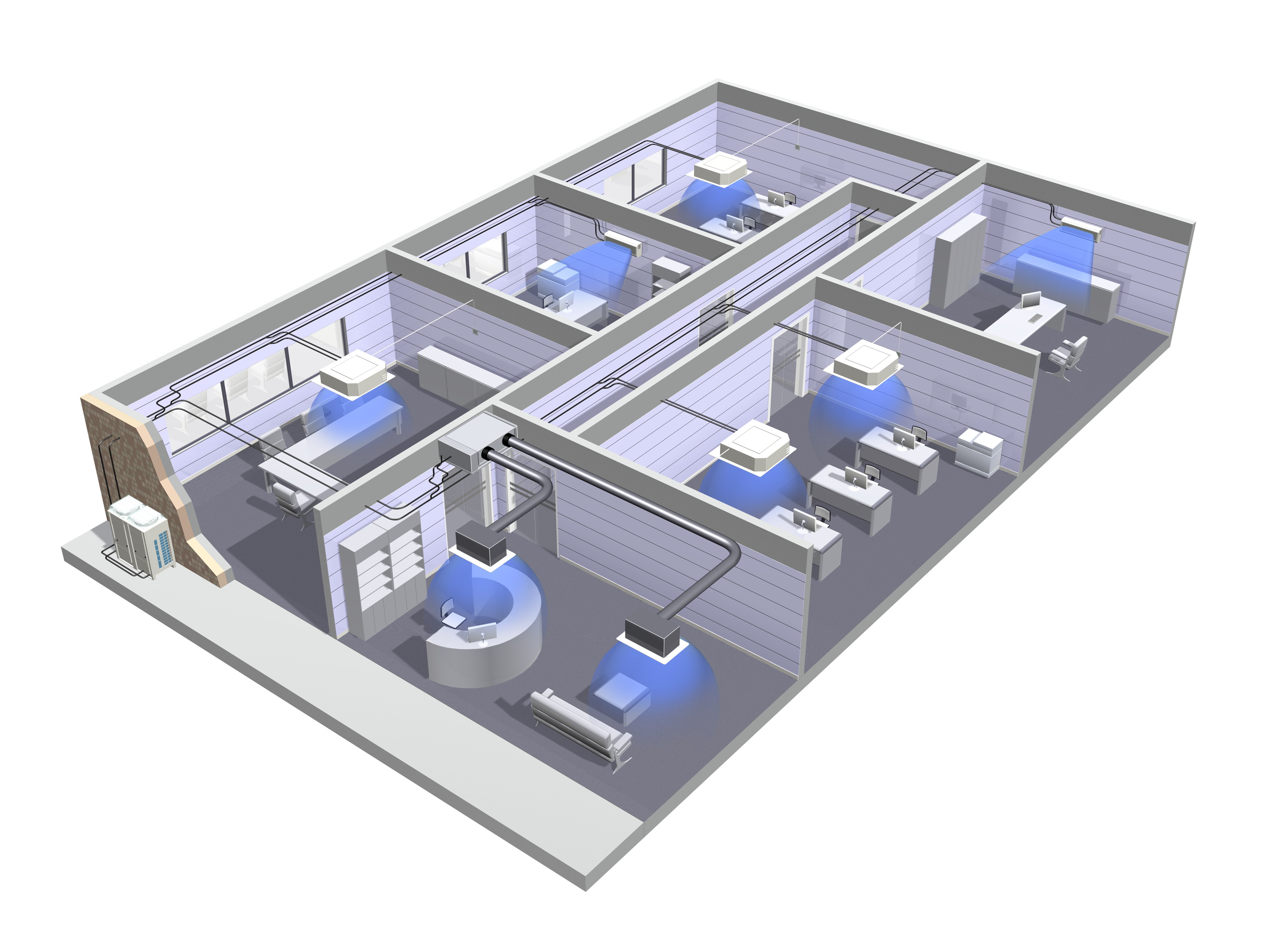

Что такое система HVAC?

Акроним HVAC означает отопление, вентиляцию и кондиционирование воздуха.Иногда также добавляется «R» для охлаждения, и оно становится «HVACR».

HVAC - это в основном климат-контроль замкнутого пространства с учетом потребностей людей или товаров в нем.

Система

HVAC предназначена не только для нагрева и охлаждения воздуха, но и для поддержания качества воздуха в помещении (IAQ).

Обычно воздух нагревается зимой, а охлаждение - летом.

Система

HVAC работает на принципах термодинамики, механики жидкости и теплообмена.

Все эти поля используются в различных компонентах HVAC. IAQ Качество воздуха в помещении - это качество воздуха внутри здания или строений, которое в основном связано со здоровьем и безопасностью находящихся в нем людей или размещенных предметов / товаров. IAQ меняется из-за включения или загрязнения газами и неконтролируемой массо- и энергетической передачей.

Системы

HVAC используются для отопления, охлаждения и кондиционирования воздуха в домах, зданиях, промышленности, транспортных средствах, аквариумах и многом другом. С течением времени применение систем HVAC расширяется, и в этой области ведутся новые исследования.

Бизнес

HVAC также растет такими же темпами, как и область применения.

Что такое система HVAC?

Система

HVAC - это, по сути, совокупность различных типов оборудования, установленного вместе для обеспечения отопления и охлаждения, а также контроля микроклимата в помещении. Системы отопления, вентиляции и кондиционирования воздуха включают в себя механические, электрические компоненты и компоненты КИПиА, чтобы обеспечить комфорт жителям здания / помещения или сохранить товары, продукты или предметы, размещенные в пространстве.

Системы охлаждения

HVAC могут быть интегрированы с системами отопления HVAC, или они могут быть установлены отдельно, в зависимости от конструкции HVAC. Система HVAC также служит в промышленных масштабах для поддержания работоспособности оборудования, поддерживая температуру пространства / зала / комнаты, где установлены машины. Водоохладители HVAC стали незаменимыми в любой отрасли для удовлетворения различных потребностей.

Основные компоненты системы отопления, вентиляции и кондиционирования воздуха

Система HVAC может включать следующие основные компоненты или блоки.

  • Чиллеры и водонагреватели HVAC
  • Генератор горячей воды (если чиллер производит только охлажденную воду) или печь
  • Насосы охлажденной воды
  • Насосы охлаждающей воды
  • Управление электропитанием или Центр управления двигателем (MCC)
  • Градирни
  • Трубопровод для охлажденной воды и охлаждающей воды или воды со стороны конденсатора
  • Клапаны для сторон охлажденной и охлаждающей воды
  • Приточно-вытяжные установки, нагревательные змеевики и охлаждающие змеевики
  • Воздуховоды в системе вентиляции (приточные и возвратные)
  • Фанкойлы и термостаты
  • Диффузоры и решетки HVAC
  • Элементы управления HVAC (контрольно-измерительные приборы и компоненты управления), установленные в различных местах
  • Программное обеспечение HVAC для построения системы управления HVAC или системы управления зданием (BMS)
  • Сборка всех вышеперечисленных компонентов образует систему HVAC.

Принцип работы системы HVAC

В основе системы HVAC, чиллер HVAC производит охлажденную воду, которая затем циркулирует по всему зданию или пространству до змеевиков охлаждения в установках кондиционирования воздуха. Воздуходувки перемещают воздух по охлаждающим змеевикам, который затем распределяется по различным частям пространства или здания для обеспечения комфорта или сохранения товаров / предметов в соответствии с конструкцией HVAC.

Воздух распределяется по приточным каналам, а возвратный воздух собирается в приточно-вытяжных установках с помощью возвратных каналов.Насосы охлажденной воды и охлаждающей воды обеспечивают энергию для поддержания движения охлажденной и охлаждающей воды.

Клапаны

HVAC также устанавливаются в различных точках трубопровода для облегчения обслуживания системы HVAC или для контроля системы. Нагрев воздуха можно производить с помощью теплового насоса HVAC, генератора горячей воды или просто печи. Некоторые промышленные чиллеры также служат обогревателями в зимний период. Нагревательные змеевики заменяют охлаждающие змеевики в режиме нагрева.

Стоимость системы

HVAC может варьироваться для разных приложений, в зависимости от обогрева и охлаждения помещения или окружающей среды.Поиск дешевых систем HVAC может включать небольшое исследование типов систем HVAC и поставщиков HVAC, иначе вы будете сетовать на трату миллионов долларов из-за неправильного выбора проектировщика и подрядчика HVAC.

Освоение инспекций кровли: системы вентиляции чердаков, часть 2

Кентона Шепарда и Ника Громико, CMI®

Цель серии «Освоение проверки кровли» - научить домашних инспекторов, а также специалистов по страхованию и кровельным работам распознавать надлежащие и неподходящие условия во время проверки. крутые, жилые крыши.Эта серия охватывает каркас крыши, кровельные материалы, чердак и условия, которые влияют на кровельные материалы и компоненты, включая ветер и град.

ПАССИВНЫЕ СИСТЕМЫ

Пассивные вентиляционные отверстия не требуют электричества, но их эффективность часто зависит от их правильного проектирования для конкретного домашнего объекта.

Хорошо спроектированная система пассивной вентиляции имеет воздухозаборное устройство, расположенное низко в крыше, с вытяжкой, установленной около конька.

В сбалансированной системе чистое отверстие всасывания будет примерно таким же, как чистое отверстие выхлопа.

Вентиляционные отверстия под потолком

Если система не сбалансирована, лучше иметь больше вентиляции под крышей за счет более крупных воздухозаборников.

Вы можете увидеть отдельные вентиляционные отверстия, каждое из которых обслуживает стропильный пролет, или непрерывные вентиляционные отверстия, как вы видите здесь.

При осмотре чердака убедитесь, что вентиляционные отверстия потолка не заблокированы изоляцией.Особенно это характерно для чердаков с надутой изоляцией.

Если вы обнаружите заблокированные вентиляционные отверстия, прокомментируйте их в своем отчете о проверке.

Если изоляция не удерживается, вы должны увидеть перегородки, установленные для создания воздушного пространства.

Важно, чтобы перегородки выходили наружу так, чтобы они действительно пропускали воздух на чердак. Как только сайдинг и перекрытия будут завершены, вы не сможете это подтвердить визуально.Если вы не почувствуете, как воздух выходит из перегородок, вы не сможете подтвердить работоспособность воздушного потока, и вам следует отказаться от этого.

Вентиляционные отверстия для фронтона

Вентиляционные отверстия для фронтона устанавливаются на остроконечных концах на противоположных концах чердака. Они наиболее эффективны, когда вентиляционные отверстия совпадают с преобладающими ветрами. Это позволяет высокому давлению воздуха на подветренной стороне дома выталкивать воздух на чердак, а низкому давлению на подветренной стороне - вытягивать воздух.

Когда преобладающий ветер дует перпендикулярно к вентиляционным отверстиям, фронтальные вентиляционные отверстия действуют как приточные и вытяжные. Происходит меньший воздухообмен, а вентиляция чердака неравномерная, поэтому она менее эффективна.

Вентиляционные отверстия на крыше

Вентиляционные отверстия на крыше, иногда называемые вентиляционными отверстиями «черепаха», следует устанавливать рядом с пиком крыши. На этом рисунке показан холодный воздух, поступающий в вентиляционные отверстия потолка.

Он поднимается по нижней стороне обшивки крыши и поглощает тепло перед тем, как покинуть чердак через вентиляционное отверстие в крыше.

Здесь вы видите это до и после установки.

Иногда кровельщики забывают разрезать стяжку. Вентиляционные отверстия на крыше не работают, если не вырезать подкладку.

Ветряная турбина

Иногда можно увидеть вентиляционное отверстие турбины. В турбинах используется серия лопаток особой формы, которые улавливают ветер и вращают турбину.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
