Крепление вентиляции к потолку: Крепление воздуховодов к потолку: способы монтажа

Содержание

Монтаж воздуховодов и вентиляции

Что понадобится при монтаже?

Система воздуховодов и вентиляции представляет собой конструкцию из труб, которые расположены, как внутри, так и снаружи помещения. Основной задачей системы считается выведение отработанного воздуха или вредоносных паров из рабочего пространства. Крепление воздуховодов и вентиляции часто производится для оснащения супермаркетов, промышленных зданий, кинотеатров, заводов или кухонь. Воздуховоды способны поддерживать оптимальную циркуляцию воздуха в различных частях здания. Наличие подобного рода системы избавляет помещение от чрезмерной влажности или, напротив, сухости.

Виды крепежа вентиляций к потолку

Система воздуховодов состоит из труб и фасонных изделий для вентиляции. Ко второй группе можно отнести большое количество деталей, основной задачей которых является объединение труб в единую конструкцию и придание ей необходимо для эффективной работы жесткости.

Для монтажа воздуховодов под потолком применяются определенные крепежные элементы:

  1. профиль и шпильки. Наиболее востребованный и популярный метод крепления воздуховодов и вентиляции, который заключается в подсоединении вентиляционного канала к профилю L-образной и Z-образной формы при помощи саморезов. В месте, где профиль будет соединен со шпилькой, необходимо установить уплотнители из резины, которые уменьшат уровень вибрации и нейтрализуют издаваемый воздушными потоками шум;

  2. шпилька и специальный хомут для крепления воздуховодов представляют собой оптимальное крепление для воздуховодов и вентиляции с ипользованием труб круглого сечения для изолированных и обычных воздуховодов;

  3. шпилька с траверсой. Опорой воздуховода в таком креплении служит траверса. Для того, чтобы траверса и воздуховод хорошо прилегали нужно установить между ними профиль из резины. Для вентиляционных каналов пригодным методом является прямоугольное сечение со стороной 60 см;
  4. для воздуховода в форме прямоугольника и круга идеально подходит перфолента.

    Этот метод является достаточно экономичным, и подходит для утяжеленных конструкций;

  5. анкеры. Большая надежность при креплении воздуховодов и вентиляции.

  6. балка из металла (угол, двутавр или тавр). Применяется в тех случаях, если нет возможности прикрепить к потолку воздуховод.

Установления шага крепления воздуховода

Чтобы установить воздуховод под потолком, нужно придерживаться всем соответствующим требованиям рабочей документации и СНиПа. В зависимости от конструкции и размера вентиляционного канала устанавливается шаг крепежа.

  • При бесфланцевом соединении элементов в канале воздуховод должен составлять не более 4м, при условии, что диаметр круглой трубы равен 40 см. Когда диаметр трубы равен либо больше 40 см, расстояние в таком случае между крепежом равняется 3м.

  • Если соединение является фланцевым, то детали вентиляции труб, диаметр которых составляет 200 см, должны монтироваться с шагом, который не превышает 6 м.

    Расстояние между крепежами устанавливается в соответствии с рабочей документацией.

Товары, которые были описаны в этой статье:

Крепеж воздуховодов вентиляции к потолку

Воздуховод или вентиляция – это конструкция из труб, расположенных внутри или снаружи помещения. Его основной функцией является отведение отработанного воздуха либо вредных паров за пределы рабочего пространства. Применение данных конструкций оправдано в супермаркетах, кинотеатрах, в промышленных зданиях, на заводах и даже в обычной кухне. Воздуховоды устанавливаются также с целью налаживания нормальной циркуляции воздуха в разных частях здания. Их наличие избавляет помещение от повышенной влажности либо излишней сухости.

Какие существуют виды крепежа воздуховодов к потолку?

Вся вентиляционная система включает в себя трубы и фасонные изделия для воздуховодов. Ко вторым относятся многочисленные детали, главной функцией которых является соединение труб в одну целостную конструкцию воздуховода, а также придание ей необходимой жесткости.

Для закрепления вентиляционного канала под потолком используются различные крепежные детали.

  • Шпилька и профиль. Самый распространенный способ крепления, заключающийся в присоединении воздуховода к профилю Z или L-образного вида с помощью саморезов. Там, где профиль соединяется со шпилькой, устанавливаются резиновые уплотнители, уменьшающие уровень вибрации всей вентиляционной системы и уровень звука, издаваемого движущимся воздухом.

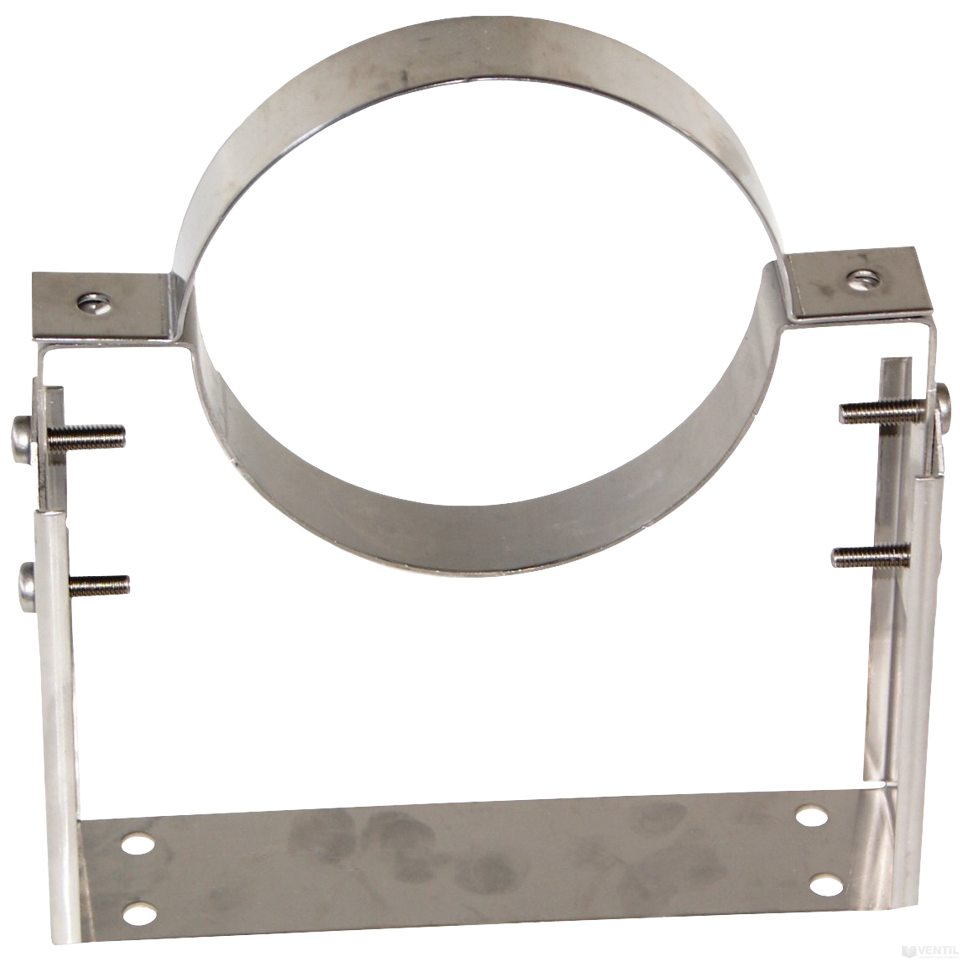

  • Шпилька и хомут. Оптимальное крепление с помощью хомутов разных размеров для вентиляции круглого сечения, для обычных и изолированных воздуховодов.

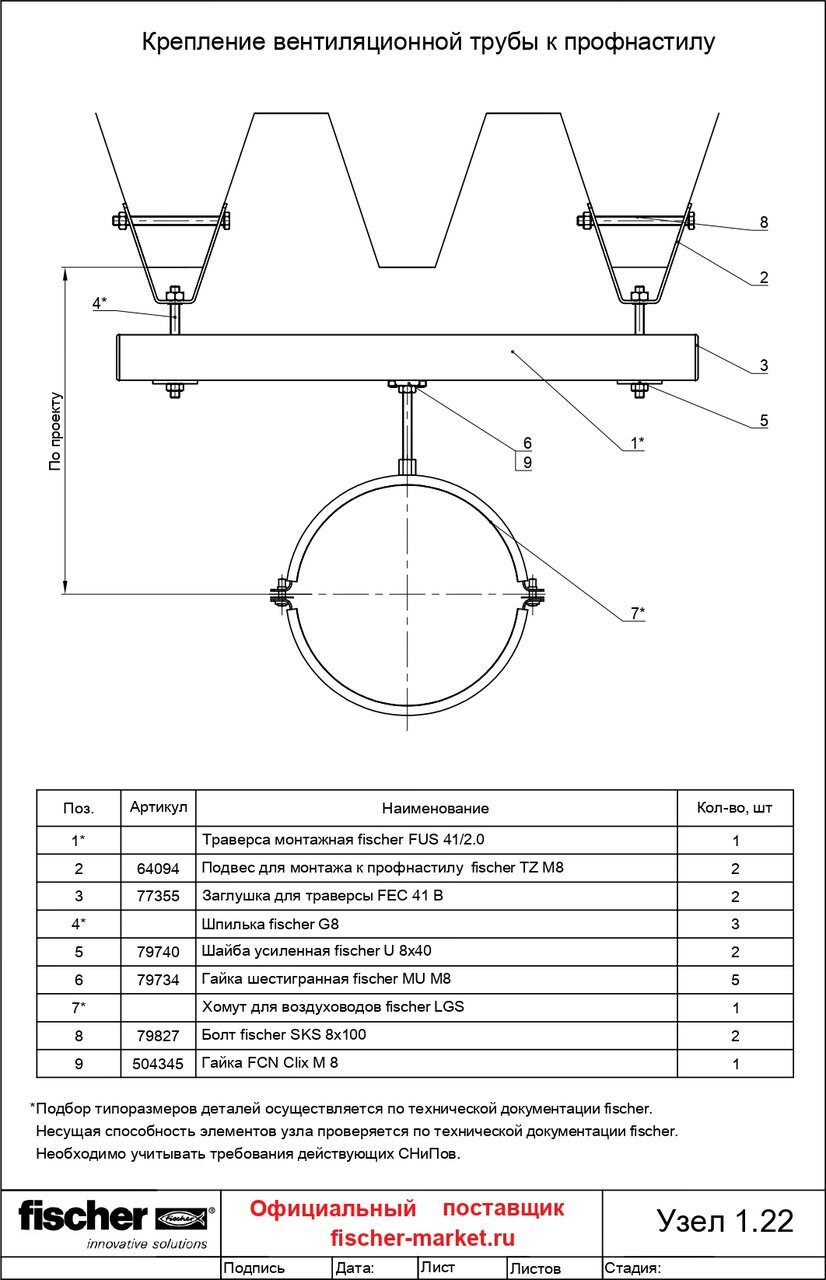

  • Шпилька с траверсой. При данном креплении траверса служит опорой для воздуховода. Для лучшего прилегания воздуховода и траверсы необходимо устанавливать между ними резиновый профиль. Метод пригодный для вентиляционных каналов с прямоугольным сечением и стороной более 60 см.
  • Перфолента. Подходит для круглого и прямоугольного воздухопровода. Достаточно экономичный метод, подходит для не тяжелых конструкций.
  • Анкеры. Отличаются большей надежностью крепления вентиляции.
  • Металлическая балка (тавр, двутавр или угол). Используется там, где нет возможности прикрепить воздуховод к потолку.

Как устанавливается шаг крепления воздуховода?

Установка воздуховода под потолком выполняется в соответствии со всеми требованиями рабочей документации и СНиПов. Шаг крепежа зависит от конструкции и размеров вентиляционного канала.

  • Для бесфланцевого соединения элементов в канале он составляет не больше 4 м, если диаметр круглой трубы (или большая длина прямоугольного сечения) - менее 40 см. Если диаметр трубы (или большая длина прямоугольного воздуховода) равняется или больше 40 см, то расстояние между крепежом должно составлять 3 м.
  • При фланцевом соединении деталей вентиляции для труб с диаметром (или размером большей стороны прямоугольного сечения) до 200 см, шаг крепежа не должен превышать 6 м. Если производится монтаж изолированной вентиляции любого размера сечения или неизолированной вентиляции с диаметром трубы (и размером длинной стороны) более 200 см, то расстояние между крепежом устанавливается рабочей документацией.

Монтаж пластиковых воздуховодов

Применение пластиковых воздуховодов для вентиляции помещений как бытового, так и коммерческого назначения стремительно развивается в России. В новых современных зданиях устанавливаются эффективные инженерные системы, требующие простые и практичные решения. Одним из таких решений является применение пластиковых вентиляционных каналов, обладающих множеством преимуществ.

Использования прямоугольных воздуховодов позволяет обойтись подвесными потолками меньшей высоты, что намного удобней, так как в любом помещении стараются сохранить высокие потолки.

По типу сечения вентканалы делятся на круглые сечением 100, 125,150, 200 мм и прямоугольные сечением 55х110, 60х120, 60х204, 90х220 мм. Воздуховоды круглого сечения чаще всего используют, как корневое сечение. Их подсоединяют непосредственно к вентилятору или вентиляционной установке. А разводку в комнатах уже выполняют прямоугольными каналами.



Правильный монтаж пластиковых воздуховодов позволяет собрать систему вентиляции любой сложности быстро и без всяких проблем. Простота соединения прямых каналов и соединителей позволяет ускорить и облегчить монтаж пластиковых воздуховодов.

Такой монтаж можно выполнять не применяя специальных инструментов, что естественно сказывается на себестоимости и воздуховоды легко обрезаются ножовкой до необходимы вам длинны

Преимущества пластиковых каналов

  • отличные теплоизоляционные и шумоизоляционные свойства.
  • внутренняя поверхность очень гладкая, что создает очень низкое сопротивление воздуху.
  • при разрезании пластиковых воздуховодов не возникает шероховатостей, как на металлических воздуховодах, что также не вызывает статического сопротивления движению воздуха в системе
  • неподверженность коррозии делает монтаж пластиковых воздуховодов выгодным, а службу долговечной
  • высокая прочность
  • небольшой вес
  • легкость монтажа
  • абсолютная безопасность для здоровья, так как пластиковые воздуховоды не выделяют в окружающую среду вредных компонентов
  • умеренная цена

Благодаря своим отличным техническим характеристикам пластиковые воздуховоды завоевывают все большую популярность оставляя позади металлические воздуховоды.

 Удобный и не трудоемкий монтаж пластиковых воздуховодов позволяет выполнить работу без лишнего шума, мусора и в кратчайшие срок.

Монтаж

Вам понадобится:

  • рулетка
  • маркер
  • напильник
  • перфоратор
  • ножовка по металлу (можно небольшая болгарка)
  • плоскогубцы
  • карандаш
  • шуруповерт или отвертка
  • герметик
  • монтажный скотч


Прежде чем начать монтаж воздуховода у вас на руках должен быть проект вентиляции. Это может быть проект специализированной организации либо ваш проект. Небольшую систему воздуховодов в  принципе можно нарисовать на листке бумаги.

Вам необходимо понимать, каким образом будет у вас буду проходить воздуховоды по всему дому и в каком месте вам необходимо будет делать отверстие для прохождения этих воздуховодов. Отверстие придется делать либо в стенах либо в межэтажных перекрытиях. Дальше мы подбираем необходимые соединители.

Каждую ветку в каждой комнате мы собираем на полу, как готовый модуль. Это упрощает монтаж воздуховодов под потолком.

Процесс резки воздуховодов

Каналы хорош режутся ножовкой по металлу или по дереву. Часто монтажники используют небольшую болгарку. Это позволяет довольно быстро и точно получить прямой участок требуемой длины. После резки обычными пальцами убирается все заусенцы, остается гладкая поверхность. Для соединения между собой двух соединитиелей (например для соединения тройника и отвода) вам понадобится небольшой кусочек воздуховода.

Крепление воздуховодов

Для крепления к стене или потолку используются держатели или монтажная лента. Удобнее использовать пластиковые держатели, воздуховод в них просто защелкивается. Монтажная лента представляет собой перфорированную металлическую полосу. Из нее легко сделать хомут любой формы, через отверстия в ленте производится крепление канала к поверхности

Герметизация

Рекомендуется все места соединения обработать герметиком для предотвращения потерь воздуха в системе вентиляции. Это может быть силикон или любой другой герметик для пластика. Если это будет система вентиляции скрытого монтажа, то соединения дополнительно герметизируются алюминиевым монтажным скотчем.

Как крепятся вентиляционные системы? | СтройВент

Главная | Как крепятся вентиляционные системы?

Вопрос о том, каковы способы крепления вентиляционных систем часто возникают у тех, кому предстоит иметь дело с монтажом систем вентиляции. Способов существует более чем достаточно, и сделать оптимальный выбор в данном многообразии подчас бывает очень сложно. Поэтому, мы кратко опишем основные и наиболее популярные способы монтажа для систем круглой и прямоугольной вентиляции.

Крепление шпильками

Для горизонтальной прямоугольной вентиляции наиболее часто используется способ крепления с помощью шпильки и Z- или L-образного профиля. И в том, и в ином случае для крепления используются саморезы. Принципиальной разницы между данными профилями не существует, но Z профиль обычно применяется для более крупных конструкций. Если же габариты довольно массивны (более 600 мм) то используются шпильки и траверсы. Вся конструкция опирается на траверсу, а шпильками ограничивается боковое перемещение. Для крепления к металлическим колоннам используются хомуты и траверсы. Если же предстоит крепить к двутавровым балкам, то применяются захваты из двух скоб, изготовленных из полосовой стали.

Установка конструкции круглого сечения чаще всего производится с помощью хомутов и шпилек. Данный способ является одним из наиболее простых и эффективных, позволяя осуществлять монтаж простых и теплоизолированных систем. В некоторых случаях используется и перфолента, из которой делается петля (для круглых систем) или которая цепляется за болт в месте соединения воздуховода между собой (для прямоугольных систем). Данное крепление дешевле, но и имеет ряд недостатков, в первую очередь отсутствие необходимой жесткости и сложность в выравнивании по высоте.

Крепление к потолку

Обычно для этого способа используется качественный металлический анкер, в который ввинчивается шпилька. Если же крепление к поверхности потолка невозможно, то для монтажа трассы выбирается металлическая балка. На существующий профиль одеваются специальные струбцины, к которым и крепится шпилька.

Вертикальные конструкции обычно крепятся с помощью опор (к кирпичным стенам) или кронштейнов (к железобетонным). Если трасса прокладывается внутри помещения и крепление к стене невозможно, то закрепить его можно опираясь на крышу. Естественно, что делать все эти операции должны профессионалы, имеющие опыт работы по монтажу вентиляционных систем. В противном случае эксплуатация воздуховода может доставить вам массу проблем, начиная от излишнего шума и заканчивая деформацией или разрушением системы и опор.

Сделать заказ

Как устанавливать вентиляционные трубы на крышу

Особенности выбора воздуховодов

Согласно положениям СНиП вентиляционные трубы должны обеспечивать беспрепятственное удаление воздуха, для чего рассчитывают их длину и диаметр в зависимости от площади и назначения помещений.

Имеет значение материал и конструктивные особенности воздуховодов. Для изготовления труб используют:

  • оцинкованную или нержавеющую сталь;
  • различные виды пластика;
  • алюминий;
  • кирпич.

Стальная вентиляционная труба прямоугольного сечения

Каждый вид отличают как свои достоинства, так и недостатки, и выбор определяется следующими критериями:

  • прочностью;
  • долговечностью;
  • устойчивостью к воздействию атмосферы и климата;
  • соотношением веса воздуховодов и величиной максимально возможной нагрузки на несущие конструкции;
  • сложностью установки и последующего обслуживания.

Конструктивные особенности воздуховодов не оказывают значительного влияния на технологию их установки. Поэтому монтаж вентиляционных труб круглого или прямоугольного сечения отличается лишь формой отверстия, которое необходимо вырезать в стене или кровле и перекрытии.

Особенности установки вентиляционных воздуховодов

Способы крепления воздуховодов.

Жесткие вентиляционные короба (и трубы) изготавливают из черных, нержавеющих марок стали, из «нержавейки» или алюминия и его сплавов. В ходе монтажа воздуховоды жестко прикрепляются к поверхности стен или подвешиваются к потолку. В первом случае используются специальные поддерживающие шпильки, изготовленные из стали, либо L-образные профили, которые жестко прикрепляются к стенам и воздуховодам. Количество, толщина профилей определяются исходя из массы коробов. В ряде случаев для того, чтобы вибрация проходящего воздушного потока не передавалась на стены, потолок, устанавливают резиновые прокладки: их монтируют между поддерживающими профилями, шпильками и самим коробом. Воздуховод может крепиться в вертикальном или горизонтальном положении. Каждый метод имеет свои характерные особенности. При этом способы фиксации больших (более 1 м сечением) и малых коробов также различаются.

Вертикальное и горизонтальное крепление

При вертикальном креплении необходимо обеспечить плотное прилегание хомута к корпусу. Если применяются короба с сечением более 1 метра, то фиксация к стенам должна производиться на расстоянии 4 метра. При прохождении вентиляционных коробов через несколько этажей крепления устанавливаются в межэтажных перекрытиях. Одно из основных правил, которое необходимо соблюдать при фиксации воздуховодов, крепление не к фланцам, а к корпусу короба (в обхват) или трубы.

Если вентиляционный короб имеет сечение 1 метр и более, то при горизонтальном креплении (подвешивании) применяются металлические траверсы. При свободном подвешивании через пару одинарных подвесок необходимо устанавливать одну двойную. Длина каждой подвески составляет 0,5- 1,5 метра. Крепятся они посредством кронштейнов при помощи дюбелей и строительных пистолетов либо на заранее заложенные при строительстве элементы. При этом должно учитываться минимально допустимое расстояние от поверхности короба до стены и потолка.

При монтаже прямоугольных коробов-воздуховодов, труб, имеющих малый диаметр или сечение (до 1 метра), для подвешивания используются хомуты, изготовленные из полоски металла толщиной 2 мм и шириной 20 мм. Места фиксации следует разметить заранее. Если предполагается устанавливать воздуховоды, предназначенные для вывода воздуха с большой влажностью, то короба или трубы монтируются с расчетным уклоном в сторону дренажных устройств.

Установка вентиляционной трубы для вытяжки в квартире

В любой квартире самым «нуждающимся» в вентиляции местом является кухня, поскольку именно там постоянно образуются испарения, запахи, собираются все члены семьи. Для этого над плитой многие устанавливают вытяжки. С выбором вытяжки справиться несложно, но что делать, если вентиляционный канал расположен довольно далеко от плиты? Если установить вытяжку не над плитой, от нее не будет никакого толку. Подобные ситуации встречаются довольно части, и решить проблему помогают трубы для вытяжек.

Вентиляционный канал в квартире помогает быстро вывести отработанный воздух наружу. В случае с неудобной планировкой на кухне единственным верным решением будет соединение вентиляционных труб с выходом вытяжки и вентиляционным «окошечком».

Выбираем трубу

Трубы для вытяжек бывают пластиковые и гофрированные. Предлагаем рассмотреть особенности каждого вида, чтобы подобрать оптимальный вариант для своей кухни. Так, пластиковые трубы могут быть круглыми или с прямоугольным сечением. Первые обеспечивают наименьшее сопротивление воздуха, следовательно, они более эффективны по сравнению с прямоугольными аналогами. Однако прямоугольные изделия красивее смотрятся в интерьере, сливаясь со стенами и мебелью. Их можно проложить под самым потолком в углу или поверх кухонного гарнитура.

Преимущества пластиковых труб для вытяжки:

  • полное отсутствие шума при работе вытяжки;
  • малое сопротивление у круглых изделий;
  • высокая эстетичность;
  • гладкая внутренняя поверхность не покрывается жиром и грязью;
  • долговечность.

Чтобы воздух перетекал по трубам плавно и легко, необходимо знать, как соединить вентиляционные трубы. Для этого вместе с самими воздуховодами сразу приобретайте фурнитуру для крепления и стыковки.

Гофрированные вентиляционные трубы стоят дешевле пластиковых, и этому есть ряд естественных причин. Во-первых, гофра может порваться или треснуть от случайного удара. Во-вторых, со временем на внутренней ребристой поверхности скапливается жир и грязь от готовки. В-третьих, выглядят такие трубы не очень эстетично и могут пошатнуть целостность дизайна. Конечно, их можно спрятать в гипсокартонный короб, но это дополнительные временные и финансовые затраты.

Есть у гофрированных труб и достоинства. Самым главным из них является элементарность монтажа. Чтобы установить такой воздуховод, вам нужно лишь прикрепить один выход к вытяжке, а второй – к каналу. Фиксация обеспечивается за счет металлических хомутов для вентиляционных труб, стягиваемых болтами.

Еще один приятный момент работы с гофрой – можно обойтись одним цельным куском. Труба легко растягивается, при этом не образуются резкие изгибы, способные серьезно нарушить плавность течения воздуха. Стоят такие изделия в разы меньше, чем пластиковые трубы.

Как спрятать трубу от вытяжки?

Какую бы вентиляционную трубу в доме вы ни установили, желательно, чтобы она не портила своим присутствием интерьер

Обычно в квартирах воздуховоды от вытяжек прокладывают поверх подвесных шкафчиков или возле потолка, но есть более интересные и действенные способы отвлечь от них внимание

Если стены кухни окрашены яркой краской, вентиляционную трубу можно также сделать соответствующего цвета. В некоторых случаях с ее помощью можно подчеркнуть насыщенность тонов, например, если в фиолетовой кухне установлена ярко-желтая вытяжка с такой же трубой. Для тех же, кто предпочитает менее вызывающие сочетания, подойдет оклейка трубы обоями или сокрытие их в пластиковом коробе. Последний вариант используют очень часто в помещениях с подвесными потолками. Весит он немного, поэтому конструкцию можно крепить к самому потолку.

Вентиляционную трубу можно превратить в эффектный элемент интерьера, обшив ее гипсокартоном. В листы можно вставить светильники или светодиодную ленту, которая даст красивую дополнительную подсветку рабочей зоны.

Установка вентиляционной трубы в частном доме отнимет больше времени и средств по сравнению с работой в квартире, однако сама специфика монтажа не слишком сложна в обоих случаях. С такой работой под силу справиться любому хозяину без посторонней помощи.

Пути решения проблемы с вентиляцией

Существует три наиболее распространенных способа того, как правильно сделать вытяжку в гараже, и с минимальными затратами.

  1. Использование естественной вентиляции – наименее затратный, однако не всегда возможный способ. Он основан на создании естественно тяги за счет разницы между температурой внутри покрасочной камеры, подвала, погреба, и температурой за пределами помещения.
  2. Принудительная (механическая) вентиляция – используется вентилятор, который осуществляет подмес свежего воздуха с внешней среды. Скорость работы вентилятора может регулироваться для обеспечения оптимального объема. Его установка своими руками не составит большого труда и не потребует значительных финансовых вложений.
  3. Комбинированная (совместная) вентиляция – в таком случае используется естественная и принудительная приточно-вытяжная вентиляция. Такой вариант подойдет для тех случаев, когда появляется необходимость дополнительного объема свежего воздуха. Это может быть покраска или пыльная обработка различных деталей, утечка токсичных или едких веществ, ремонт авто, когда может часто включаться двигатель.

Монтаж воздуховодов

Практически все работы по обустройству системы воздухообмена проводятся на высоте. Этот аспект предусматривает привлечение подъёмного оборудования и проведение инструктажа персонала по мерам безопасности. Крепление воздуховодов вентиляции должно проводиться в соответствии со следующими правилами:

  1. К работе допускается только исправная техника и персонал, прошедший обучение. На монтаж выдаётся отдельный наряд.
  2. Места проведения высотных работ ограждаются временными преградами или обозначаются предупредительными знаками. Проход по данной территории ограничивается.
  3. Прямые участки длиной до 30 м предварительно собираются на полу. Подъем заготовок осуществляется после проверки надёжности крепежа.
  4. Установка вентиляционных труб проводится в соответствии с проектной документацией. Все изменения и дополнения должны согласовываться с разработчиком плана и руководителем стройки.

Способ монтажа выбирается исходя из особенностей здания, технических решений проектировщиков и наличия в помещениях установленного ранее строительного оборудования.

Соединение воздуховодов между собой

Стыковка каналов и оборудования должна проводиться так, чтобы место соединения было герметичным и устойчивым к усадке здания, перепадам влажности и температуры.

В отношении вентиляции из различных материалов действуют следующие правила монтажа:

  1. Соединение металлических звеньев и деталей. Изделия из стали толщиной менее 2 мм соединяются с помощью фланцев и болтов, накидными гайками, бандажами и раструбами. Фиксация между собой толстых труб, вентилятора и электродвигателя осуществляется с помощью сварки.
  2. Соединение пластиковых каналов. В зависимости от применяемого материала (полиэтилен, полипропилен, поливинилхлорид) стыкуются в раструб, сваркой, пайкой или путём склеивания.
  3. Стыковка круглых каналов. Осуществляется с помощью фланцев, бандажа и муфты.
  4. Стыковка прямоугольных каналов. Выполняется путём наложения шины или соединения фланцами.

В качестве прокладочного материала выбирается резина или полиуретан.

Крепление воздуховодов к строительным конструкциям

Прикрепление вентиляционных каналов к несущим конструкциям осуществляется такими монтажными приспособлениями:

  1. Тяги с резьбой. Используются для фиксации пластиковых, алюминиевых конструкций и каналов из стали толщиной менее 1,5 мм. Одно крепление делается на 2 м трассы.
  2. Закладные детали в бетоне. К ним привариваются кронштейны, на которые согласно проектному положению привариваются стальные трубы.
  3. Хомуты. Закрепляются на вертикальных и горизонтальных панелях с помощью анкерных болтов или пластиковых дюбелей.

На одной вентиляционной системе могут использоваться несколько видов крепежа. Выбираются варианты, которые обеспечивают прочность конструкции при минимальных финансовых затратах.

Виды крепления воздуховодов: а) при помощи Z-образного профиля и шпильки; б) при помощи траверса и шпильки; в) при помощи L-образного профиля и шпильки; г) при помощи хомута и шпильки.

Особенности монтажа

При строительстве вентиляционных трубопроводов следует учитывать такие нюансы:

  1. Оси каналов должны проходить параллельно плоскостям конструкций здания. Не допускается диагональная и наклонная прокладка.
  2. Запрещается соединять в один прогон выходы из жилых помещений и вытяжки из санузлов, кухонь и складов с токсичными веществами.
  3. Места соединений воздуховодов должны быть защищены от попадания в них дыма или ядовитых летучих соединений при возникновении нештатной ситуации.
  4. Минимальное расстояние между выхлопными отверстиями вентиляции и дымохода должно быть не менее 3 м. Располагать их нужно на одном уровне по горизонтали.
  5. При прохождении через инженерные конструкции места соединения труб должны находиться на расстоянии не ближе 1 м от этих конструкций.
  6. Крепление воздуховодов к поверхностям необходимо проводить с интервалом не более 300 см для труб диаметром до 40 см, 400 см для изделий сечением больше 40 см и 600 см для труб диаметром от 200 см.

После окончания монтажа вентиляционной системы проверяется её работоспособность на предмет кратности, прочности и герметичности.

Монтаж вытяжной системы

Запомните!Не стремитесь установить систему максимально близко к плите. Хотя так будет прекрасно выглядеть, функциональность сойдет на нет. Оптимально расстояние считается 70 – 80 сантиметров. В любом случае, для плитки на электричестве расстояние соорудите не меньше, чем 55 см. Для газовой плитки немного увеличьте минимальный показатель, хотя б на 10 см.

Что понадобится для установки?

Вооружитесь необходимыми инструментами и материалами:

  • Проследите, чтоб в комплекте с вытяжкой вам дали болты анкерные или дюбели;
  • Ключи для гаек;
  • Никак не обойтись без отвертки;
  • Позаботьтесь, чтоб в будущем система включалась в отдельную розетку с обязательным заземлением.
  • Первым делом вызовете электрика или сами позаботьтесь о наличие отдельной розетки с заземлением.
  • Нарисуйте отметки для опоры вытяжки на потолочной поверхности.
  • Для бетона возьмите перфоратор. Ним легко сделаете остверстия требуемого размера.
  • Приставьте к поверхности крепление, вложите дюбель в проделанное отверстие и зафиксируйте его. Кстати, анкер тоже подойдет.
  • На гайки установите и закрепите корпус вентиляции, воспользовавшись строительными ключами.
  • Теперь только подровняйте корпус, чтоб он стал в строго горизонтальном уровне. На счастье, для потолочной вентиляционной системы добавляют специальные болты, что помогают отрегулировать уровень.
  • Ну и еще одна манипуляция, без которой не обойтись – монтаж воздуховодов. Для начала определите расстояние от вентиляционной шахты. Воздуховод растяните полностью и отрежьте столько, сколько того требует длина для крепления на потолок. Воспользовавшись хомутами, или другими видами крепления, зафиксируйте воздуховоды к потолку.
  • Некрасиво будут смотреться труби вентиляции. Подумайте, как их лучше замаскировать. Чаще всего делают подвесной потолок.
  • Зафиксируйте концы воздуховода на самую вытяжку и шахту вентиляционную. Чтоб все было наверняка, застрахуйтесь и сделайте крепление более мощным с помощью хомута. Или обработайте место соединения герметиком.
  • Теперь навесьте поверх крепежа колпак, декорированный под интерьер.
  • Подключите вытяжку к току и попробуйте запустить ее. Гудит? А теперь приложите к ее поверхности стандартный листок формата А4. Держится? Поздравляем! Вы все сделали правильно!

Важная деталь!На потолке, где изгибы не редкость, естественно, что эффективность работы вентиляционной системы сильно понижается. Трубопроводы поворачиваются, стараясь найти оптимальное место для посадки. А каждый поворот ударяет на пропускную способность приблизительно на 5 – 10 процентов. Учтите такую особенность.

Основные особенности

Такое расположение этого устройства влияет не только на его дизайн и внешнее оформление, но, и на технические особенности. Основными параметрами вытяжки, как и в случае со стандартными моделями, будут:

  • Режимы работы
  • Уровень шума
  • Мощность
  • Дополнительные функции
  • Мобильность

Основные вопросы вызывает последний пункт – «мобильность». Всех интересует, что он может обозначать. На деле все предельно просто – это возможность опускать и поднимать купол вытяжного устройства для того, чтобы оно не мешало будучи выключенным.

В отключенном состоянии, такие кухонные потолочные вытяжки находятся как можно ближе к поверхности потолка. Настолько близко, насколько позволяет их конструкция. При включении, такое устройство опускается на необходимую высоту.

Режим работы может быть двух типов: с удалением воздуха за пределы помещения и режим, в котором воздух только очищается от примесей, возвращаясь обратно в кухню. Вытяжки второго типа легче установить, но эффективность их ниже. Когда загрязненный воздух полностью удаляется из кухни в ней остается меньше неприятных запахов и продуктов сгорания масла или других загрязнений. Но, такие устройства потребуют монтажа дополнительных воздуховодов и более серьезных затрат на установку.

Мощность всех вытяжных устройств должна быть достаточной, чтобы обеспечивать двенадцатикратный обмен воздуха в помещении за час. Этот параметр обозначается «производительность. В нем указывается, какой объем воздуха данное устройство сможет пропустить через себя за определенный интервал времени.

Если проще, то объем вашей кухни нужно умножить на двенадцать. Получится цифра производительности необходимой вам вытяжки. Это справедливо только для вытяжек с удалением воздуха за пределы кухни. Кроме того, к рассчитанному объему необходимо добавить потери в 20% на сопротивление установленных фильтров и преодоление воздуховода.

Уровень шума – тоже очень важная характеристика. Чтобы легче было выбирать, можно взять за ориентир показатели хороших по этому параметру вытяжек. Потолочная вытяжка для кухни, которая считается отличной по этому показателю, производит шум в районе 35-45 децибел. Менее дорогие устройства могут производить до 50-55 децибел, а самые дешевые – 70.

Дизайн и оформление каждый выбирает для себя самостоятельно. Это очень важный параметр, однако, он слишком индивидуален. Выглядеть такие приборы могут и как перевернутый бокал, и как стальная труба, а дизайнерские модели вообще представлены в десятках самых замысловатых форм.

Если потолок уже установлен

Если потолок уже установлен и появилась необходимость сделать отверстие, не расстраивайтесь, ведь это тоже вполне разрешимая проблема. Но при таких работах мы советуем обратиться в фирму, которая устанавливала ваш потолок, ведь при самостоятельных манипуляциях пропадает гарантия, как на работу, так и на полотно.

Если же срок гарантии уже исчерпан, или натяжной потолок был установлен самостоятельно, то вы вполне можете воспользоваться нашими советами:

Вариант 1

Вы решили установить дополнительные светильники или люстру.

При установке светильников полотно необходимо снять с потолка и установить закладные под точечные лампы.  Затем, пленка снова натягивается. После приклеивания пластиковых термоколец, в заданных местах, в полотне вырезаются отверстия под светильники.

Исключением является установка люстры на крюк. В этом случае пленку демонтировать не обязательно. Необходимо лишь вырезать отверстие по внутреннему периметру приклеенного кольца и зафиксировать к основному потолку крюк, на котором будет висеть люстра. Этого отверстия должно быть вполне достаточно для нормальной работы по установке крюка.

Вариант 2

Нужно сделать отверстие в натяжном потолке для слива воды после затопления.

Если вам не повезло, и ваш потолок пострадал от затопления соседями сверху, не огорчайтесь. При наличии на потолке светильников или люстры никаких дополнительных дырок делать не нужно. Просто обесточьте помещение и через отверстие для светильника слейте воду с потолка при помощи шланга. При отсутствии таких отверстий, можно просто вытащить край полотна из багета и убрать воду. После этого пленка должна сама натянуться и приобрести первоначальный вид.

Вариант 3

Отверстие для доступа к электрическим коробкам и другим коммуникациям.

Если у вас есть необходимость в периодическом доступе к коммуникациям, которые располагаются выше пленки, то постоянное снятие полотна не является хорошим решением. В таком случае, лучше сделать небольшое «окошко». Для этого потребуется вырезать рамочку из пластика толщиной 3-5 миллиметров необходимой нам формы. Рамочку не обязательно делать круглой формы, она может быть квадратной, треугольной, прямоугольной и других форм. Эта рамочка приклеивается к пленке, и затем вырезается отверстие по внутреннему периметру рамочки.

Очень важно отметить, что такое отверстие стоит закрепить к потолку, воспользовавшись кусочком проволоки или лески – в противном случае, полотно станет провисать из-за тяжести пластика (см. Как покрасить потолочный плинтус). Проделать отверстие в натяжном потолке довольно просто, главное запомнить, что делать это стоит аккуратно, тщательно все измерив

Не забудьте очень полезную в строительстве поговорку «семь раз отмерь – один отрежь» и у вас все получится

Проделать отверстие в натяжном потолке довольно просто, главное запомнить, что делать это стоит аккуратно, тщательно все измерив. Не забудьте очень полезную в строительстве поговорку «семь раз отмерь – один отрежь» и у вас все получится.

Перфорированный потолок

Еще одним решением является перфорированное полотно, которое позволяет воздуху проходить через себя в обоих направлениях. Перфорированное полотно можно использовать отдельно или, для пущего эффекта, вместе с системой вентиляции. При этом есть некоторые нюансы:

  • стоимость ремонта возрастет;
  • меньше поле для дизайнерских решений.

Может возникнуть вопрос: почему перфорированное полотно уменьшает поле для дизайнерских решений? Дело в том, что перфорированный потолок (так его еще называют) представляет собой конструкцию с большим количеством отверстий. Благодаря этим отверстиям воздух свободно циркулирует в обоих направлениях. Чтобы не «умножить на ноль» эффект перфорированного полотна, эти дырочки нельзя перекрывать, ведь они на самом деле расположены не хаотично, а в определенном порядке для улучшения циркуляции воздуха.

Очевидные плюсы перфорированного потолка:

  • хорошая вентиляция, свободная циркуляция воздуха в обоих направлениях;
  • возможности для интересных световых решений;
  • акустическая изоляция (уменьшается шум, исходящий от соседей сверху, и вы тоже будете соседей сверху меньше беспокоить своим шумом).

Перфорированное полотно может представлять собой любой материал. Ключевым тут является наличие множества отверстий для циркуляции воздуха. При этом понятно, что делать натяжной потолок из металлических перфорированных пластин вряд ли кто-то будет. Впрочем, на вкус и цвет, как известно, товарища нет. Опять же, важным тут будет мнение специалиста. Красота – хорошо, но в первую очередь необходимо обеспечить общее качество.

Преимущества натяжного потолка:

  • быстрый монтаж;
  • быстрый демонтаж или частичная замена;
  • можно скрыть проводку;
  • скрыть вентиляционную шахту, кондиционер, сплит-систему и др.;
  • это эстетично, красиво и практично.

Отсутствие вентиляции в натяжном потолке или плохо выполненная работа могут привести не только к появлению грибка или плесени, но и к другим проблемам:

  • провисание;
  • вздутие;
  • характерные следы от влаги;
  • скопление неприятных запахов.

Вы начнете задумываться, что до ремонта было лучше, и будете жалеть о напрасно потраченных средствах. Чтобы этого не произошло, отнеситесь к предстоящему ремонту ответственно. В каждой комнате могут быть свои особенности, которые сложно учесть при общих рекомендациях. Консультация у специалиста поможет избежать многих ошибок. Сделайте правильно и качественно, чтобы итог радовал глаз.

Основные моменты при выполнении вывода венттрубы на крышу

В процессе производства монтажных работ при выполнении прохода через кровлю необходимо обеспечить герметизацию стыка (подробнее: «Как сделать проход трубы через крышу из металлочерепицы – проверенные на практике варианты»). При нарушении герметизации, вода будет попадать под покрытие кровли, а также стекать по самой трубе внутрь помещения. При самостоятельной установке вентиляционной трубы на крыше герметик можно купить в любом магазине стройматериалов.

Верх трубы защищают специальным колпаком, назначение которого прикрывать систему от попадания внутрь осадков в виде дождя и снега. Современный метод решения этой проблемы – установка дефлектора на конец трубы.

Соединение воздуховода с вентиляционной трубой на кровле производят при помощи стыковочных фланцев. Для лучшей герметизации вывод оборудуют опорным кольцом. Для регулировки воздуха в трубу устанавливают специальный клапан.

Монтаж вентиляционной трубы на крыше осуществляют при помощи вспомогательных элементов, выбор их просто огромен. При затруднении в выборе того или иного элемента, можно получить консультацию специалистов, которые дадут совет, что нужно приобрести  для упрощения работы.

видео-инструкция по монтажу своими руками, вентиляционные крепежные изделия, фото и цена

Организовывая систему проветривания помещений в доме или квартире, мы можем использовать три варианта воздуховодов – жесткие, полугибкие и гибкие. Они изготавливаются из металла, пластика и полимеров. Для монтажа к стене или потолку разработан специальный крепеж для вентиляции, о котором сегодня и будет наша статья.

Кроме того, покажем на наглядном примере, как это все должно происходить.

Вентиляционный крепеж позволяет надежно закрепить вентканал

Крепление воздуховодов

Вентиляционные каналы можно закреплять разными способами в горизонтальной и вертикальной плоскости. Очень редко их устанавливают и в наклонном положении.

Для крепления применяют специальные фиксирующие элементы. Методы их монтажа зависят формы и габаритов воздушного канала.

Горизонтальных

При монтаже вентиляционных каналов на кирпичные (железобетонные) стены или колонны используют металлические кронштейны в форме угольника. Их заделка в поверхность производится с помощью угловых подкладок.

Кронштейны на выступающей части имеют отверстие для подвесок воздушного канала.

Размеры выходящей из стены планки и длина ее заделки в поверхность зависят от габаритов воздуховода.

  1. К ж/б колонне вентиляционные каналы крепят уголками, подкосами, косынками из листового металла. Стальную плиту прикрепляют к колонне дюбелями, после чего к ней следует привинтить уголок и подкос.
  2. К бетонной панели воздуховод крепят с помощью кронштейнов, к металлической колонне – хомутами и траверсами.
  3. К двутавровым балкам воздухопроводы присоединяют скобами, сделанными из стальной или железной полосы.

Струбцина – надежный крепеж для для вентиляции

Вертикальных

Круглый воздушный канал в сечении до 1 м к кирпичной стене присоединяют с помощью опоры, состоящей из:

  • металлической консоли;
  • специальных подкладок;
  • хомутов – из стали и из уголка.

К железобетонной колонне круглые воздухопроводы присоединяют кронштейном, состоящим из приваренных к металлической плите консолей и 2-х половинных хомутов. Последние соединяют болтами после завершения сборки вентиляционного канала.

Совет: когда нет возможности закрепить вентиляцию на стене или колонне, ее можно установить, используя крышу.

На фото – перфолента для подвеса венткороба

Установка вентиляции

Ниже инструкция подскажет, как правильно нужно все делать:

Горизонтальной
  1. Произведите осмотр участка, где будет проходить воздуховод.
  2. Установите крепежные элементы на стенах и колоннах.
  3. Установите на отметках подъемники и подведите детали воздушных каналов.
  4. Соберите отдельные элементы в блоки и закрепите хомутами, на которые будет осуществлена подвеска.
  5. Произведите монтаж воздухопроводов, используя фланцевые крепления.
  6. Приступите к сборке и креплению всей вентиляционной системы к заранее подготовленным в стенах и колоннах элементам.
  7. Производите проверку правильности установки и соединения участка вентиляции к уже имеющимся блокам в здании.
  8. Уберите вспомогательные приспособления и проверьте действие собранной системы.
Вертикальной
  1. Разметьте участки, где необходимо будет установить крепежные элементы.
  2. Произведите их монтаж и подведите к этим местам части будущего воздуховода.
  3. Закрепите перед началом процесса на наружной стене кронштейн, подъемник и систему блоков.
  4. Соберите из отдельных деталей конструкцию с растяжками.
  5. Установите специальный зонт и поднимите собранную часть.
  6. Выровняйте при помощи растяжек и закрепите в нужном положении.
  7. Произведите объединение с уже установленными частями и закрепите все.

Совет: когда необходимо установить вентиляцию под подвесным потолком, до его установки подвесьте звенья воздушного канала, затем смонтируйте воздушные распределители монтажа подвесного потолка.

L и Z-образные крепежные элементы для прямоугольных вентканалов

Методы закрепления вентиляционных каналов

Монтаж вентиляции можно проводить следующим образом:

  1. Применять L-образный кронштейн, цена которого вполне доступна. Элементы воздухопровода прикрепляйте к нему шурупами или винтами.
  2. Прямоугольный воздушный канал возможно закреплять винтами или шурупами с помощью Z-образного кронштейна.
  3. Монтаж с применением шпилек и профиля:
  • вентиляция должна упереться в траверсу;
  • резьбовые детали уменьшают боковые смещения.

Нередко используют резиновый профиль, дополнительно обеспечивающий звуковую изоляцию воздушного канала.

  1. Для крепежа трубы круглого сечения можете использовать перфоленту. Делать это нужно с помощью петли или креплением к винту на участках зацепления. Недостаток способа – нет необходимой жесткости.

Крепление воздушных каналов к потолку своими руками

Совет: для труб диаметром менее 200 мм можно снизить уровень шума воздушного канала, если использовать одновременно с перфолентой еще и хомут.

  1. Используйте для монтажа шпильки и хомут.
  2. Применять можно иногда и латунный распорный анкер, который нужно вставить в заранее изготовленное отверстие и закрутить шпильку.

Совет: если нет возможности прикрепить воздуховоды к потолку, используйте для монтажа металлическую балку со струбциной, с закрепленной на ней шпилькой.

Применяют следующие крепежные изделия для вентиляции, материалы и приспособления:

  • кронштейны различной формы;
  • профили;
  • траверсы;

Использование траверсы

  • шпильки;
  • перфолента;
  • хомуты;
  • струбцины;
  • подъемные механизмы;
  • стальные уголки;
  • листовое железо;
  • металлические рейки.

Вывод

Надежную установку вентиляционной системы может гарантировать только правильный крепеж. Для этого используют различные приспособления, детали и материалы. В данной статье было подробно рассказано о том, как они все должны использоваться в случае необходимости.

Видео в этой статье поможет найти вам дополнительную информацию по этой тематике.

Крепеж для вентиляции – виды и способы

Организовывая систему проветривания помещений в доме или квартире, мы можем использовать три варианта воздуховодов – жесткие, полугибкие и гибкие. Они изготавливаются из металла, пластика и полимеров. Для монтажа к стене или потолку разработан специальный крепеж для вентиляции, о котором сегодня и будет наша статья.

Кроме того, покажем на наглядном примере, как это все должно происходить.

Вентиляционный крепеж позволяет надежно закрепить вентканал

Крепление воздуховодов

Вентиляционные каналы можно закреплять разными способами в горизонтальной и вертикальной плоскости. Очень редко их устанавливают и в наклонном положении.

Для крепления применяют специальные фиксирующие элементы. Методы их монтажа зависят формы и габаритов воздушного канала.

Горизонтальных

При монтаже вентиляционных каналов на кирпичные (железобетонные) стены или колонны используют металлические кронштейны в форме угольника. Их заделка в поверхность производится с помощью угловых подкладок.

Кронштейны на выступающей части имеют отверстие для подвесок воздушного канала.

Размеры выходящей из стены планки и длина ее заделки в поверхность зависят от габаритов воздуховода.

  • К ж/б колонне вентиляционные каналы крепят уголками, подкосами, косынками из листового металла. Стальную плиту прикрепляют к колонне дюбелями, после чего к ней следует привинтить уголок и подкос.
  • К бетонной панели воздуховод крепят с помощью кронштейнов, к металлической колонне – хомутами и траверсами.
  • К двутавровым балкам воздухопроводы присоединяют скобами, сделанными из стальной или железной полосы.
  • Струбцина – надежный крепеж для для вентиляции

    Вертикальных

    Круглый воздушный канал в сечении до 1 м к кирпичной стене присоединяют с помощью опоры, состоящей из:

    • металлической консоли;
    • специальных подкладок;
    • хомутов – из стали и из уголка.

    К железобетонной колонне круглые воздухопроводы присоединяют кронштейном, состоящим из приваренных к металлической плите консолей и 2-х половинных хомутов. Последние соединяют болтами после завершения сборки вентиляционного канала.

    Совет: когда нет возможности закрепить вентиляцию на стене или колонне, ее можно установить, используя крышу.

    На фото – перфолента для подвеса венткороба

    Установка вентиляции

    Ниже инструкция подскажет, как правильно нужно все делать:

    Горизонтальной
  • Произведите осмотр участка, где будет проходить воздуховод.
  • Установите крепежные элементы на стенах и колоннах.
  • Установите на отметках подъемники и подведите детали воздушных каналов.
  • Соберите отдельные элементы в блоки и закрепите хомутами, на которые будет осуществлена подвеска.
  • Произведите монтаж воздухопроводов, используя фланцевые крепления.
  • Приступите к сборке и креплению всей вентиляционной системы к заранее подготовленным в стенах и колоннах элементам.
  • Производите проверку правильности установки и соединения участка вентиляции к уже имеющимся блокам в здании.
  • Уберите вспомогательные приспособления и проверьте действие собранной системы.
  • Вертикальной
  • Разметьте участки, где необходимо будет установить крепежные элементы.
  • Произведите их монтаж и подведите к этим местам части будущего воздуховода.
  • Закрепите перед началом процесса на наружной стене кронштейн, подъемник и систему блоков.
  • Соберите из отдельных деталей конструкцию с растяжками.
  • Установите специальный зонт и поднимите собранную часть.
  • Выровняйте при помощи растяжек и закрепите в нужном положении.
  • Произведите объединение с уже установленными частями и закрепите все.
  • Совет: когда необходимо установить вентиляцию под подвесным потолком, до его установки подвесьте звенья воздушного канала, затем смонтируйте воздушные распределители монтажа подвесного потолка.

    L и Z-образные крепежные элементы для прямоугольных вентканалов

    Методы закрепления вентиляционных каналов

    Монтаж вентиляции можно проводить следующим образом:

  • Применять L-образный кронштейн, цена которого вполне доступна. Элементы воздухопровода прикрепляйте к нему шурупами или винтами.
  • Прямоугольный воздушный канал возможно закреплять винтами или шурупами с помощью Z-образного кронштейна.
  • Монтаж с применением шпилек и профиля:
    • вентиляция должна упереться в траверсу;
    • резьбовые детали уменьшают боковые смещения.

    Нередко используют резиновый профиль, дополнительно обеспечивающий звуковую изоляцию воздушного канала.

  • Для крепежа трубы круглого сечения можете использовать перфоленту. Делать это нужно с помощью петли или креплением к винту на участках зацепления. Недостаток способа – нет необходимой жесткости.
  • Крепление воздушных каналов к потолку своими руками

    Совет: для труб диаметром менее 200 мм можно снизить уровень шума воздушного канала, если использовать одновременно с перфолентой еще и хомут.

  • Используйте для монтажа шпильки и хомут.
  • Применять можно иногда и латунный распорный анкер, который нужно вставить в заранее изготовленное отверстие и закрутить шпильку.
  • Совет: если нет возможности прикрепить воздуховоды к потолку, используйте для монтажа металлическую балку со струбциной, с закрепленной на ней шпилькой.

    Применяют следующие крепежные изделия для вентиляции, материалы и приспособления:

    • кронштейны различной формы;
    • профили;
    • траверсы;

    Использование траверсы

    • шпильки;
    • перфолента;
    • хомуты;
    • струбцины;
    • подъемные механизмы;
    • стальные уголки;
    • листовое железо;
    • металлические рейки.

    Вывод

    Надежную установку вентиляционной системы может гарантировать только правильный крепеж. Для этого используют различные приспособления, детали и материалы. В данной статье было подробно рассказано о том, как они все должны использоваться в случае необходимости.

    Видео в этой статье поможет найти вам дополнительную информацию по этой тематике.

    Понравилась статья? Подписывайтесь на наш канал Яндекс.Дзен
    Источник gidroguru.com

    Вытяжное отверстие

    - Как лучше всего закрепить жесткий воздуховод рядом с проемом в потолке

    Для вентиляции вытяжной вытяжки кухонной варочной панели я проложил жесткий круглый металлический воздуховод диаметром 6 дюймов от потолка до вентиляционного отверстия на крыше. Варочная панель находится на передней стене моего дома. По эстетическим соображениям я не хочу, чтобы вентиляция была на передней стене Вместо этого воздуховод будет проходить на 2 фута вертикально в потолок через изгиб 70 градусов, затем на 16 футов прямо по диагонали, чтобы достичь вентиляционного отверстия, которое я проделал рядом с линией конька на задней крыше.

    Место, где воздуховод проникает в потолок кухни, находится близко к карнизу, и в этой части чердака очень мало места для работы. Я не понимаю, как лучше всего закрепить вертикальные, изогнутые и диагональные части возле карниза. Я хотел бы оставить заглушку, спускающуюся с потолка, к которой я могу прикрепить вертикальный воздуховод при установке вытяжного колпака. Диагональный участок необходимо изолировать, чтобы избежать конденсации. Я использую 5-футовые отрезки фольгированной стекловолоконной изоляции, упакованные в трубку размером для 6-футового круглого воздуховода.Это добавляет немного объема и веса, и мне очень трудно увидеть, что я делаю на чердаке возле карниза.

    Я планирую использовать изгиб в качестве заглушки, которая проникает вниз с потолка. Не выходя из своей гостиной, я прикреплю изгиб к 5-дюймовому трубопроводу (3 гвоздя плюс лента из фольги). Затем закрепите один конец изоляции как можно дальше вниз по изгибу (согните стяжку вокруг стекловолокна, накройте фольгой и оберните лентой). Я отнесу эту деталь на чердак и расположу так, чтобы входной конец изгиба выглядывал из дыры в потолке кухни. У меня есть рулон металлической стропы для крепления диагонального воздуховода между стропилами.

    Вот где я не уверен. Я считаю, что изгиб лучше всего закрепить на потолке, а не только на вертикальном воздуховоде, который в него войдет. Для этого я мог вырезать 3 выступа в изгибе металлическими ножницами, загнуть их к гипсокартону вокруг отверстия и закрепить винтами. Я бы еще закрепил вертикальный воздуховод к изгибу 3-мя винтами и обмотал фольгой.

    Это хорошая идея?

    Отверстие в потолке было вырезано кольцевой пилой диаметром 6 дюймов, так что оно довольно плотное.Канал, наверное, не может дребезжать в отверстии. Может быть, я над этим слишком много думаю и должен просто прикрепить вертикальный воздуховод к изгибу и положить этому конец?

    Как установить вентиляционное отверстие вытяжки через потолок (13 ступеней)

    Вы хотите знать, как установить вентиляционное отверстие вытяжки через потолок?

    Как настенные, так и островные вытяжки могут иметь гибкие вентиляционные шланги, проходящие через потолок (и наружу).

    В этом руководстве я рассмотрю ...

    • Как установить потолочный монтажный кронштейн
    • Советы по соединению опорных кронштейнов
    • Как соединить внутренний и внешний дымоход (крышки воздуховодов)

    Давайте получим начал с этого руководства!

    Краткое описание: установка вытяжки вытяжки через потолок

    Если вы приобрели вытяжку для автономной или настенной установки, для обоих этих типов приборов может потребоваться установка гибкого вентиляционного отверстия вытяжки, проходящего через потолок .

    Сначала аккуратно начертите круг на гипсокартоне, а затем сделайте разрез гипсокартона. После отверстия вам нужно будет соединить вертикальные кронштейны каркаса с балками потолка и подключить его к источнику питания (через розетку или провод).

    А при электрическом подключении необходимо установить крышки воздуховода (дымохода). Наконец, вы захотите подключить вытяжку к гибкому вентиляционному отверстию и к подвесным кронштейнам.

    Читайте также: Каковы лучшие бесканальные вытяжки?

    Руководство по установке

    Мои 13 шагов ниже по установке гибкого вентиляционного отверстия вытяжки через потолок основаны на руководстве по установке Winflo.Эти основные шаги можно обобщить на большинство других вытяжек, которым необходимо сделать прорезь в потолке.

    Если у вас есть какие-либо сомнения по поводу установки, обратитесь к квалифицированному подрядчику для установки.

    №1. Трассировка круга

    Первый шаг - нарисовать круг на потолке, чтобы можно было вырезать гипсокартон.

    Вы можете использовать кронштейн для крепления к потолку, чтобы обвести круг. Это круглое отверстие в кронштейне должно быть немного больше, чем фактический размер воздуховода.Пожалуйста, сначала воспользуйтесь прибором для поиска шпилек, чтобы убедиться в отсутствии шпилек в том месте, где вы делаете вырез.

    Читайте также: Сколько кубических футов в минуту мне нужно для вытяжки?

    № 2. Сделайте вырез в потолке

    Теперь сделайте вырез в гипсокартоне с помощью пилы для гипсокартона или ручного лобзика. Будьте осторожны, чтобы не повредить электропроводку и другие скрытые коммуникации.

    № 3. Потолочная опора

    Некоторым вытяжным шкафам с островной вытяжкой может потребоваться поддержка балок или шпилек. Сделайте деревянную опору и прикрепите к верхней части шпилек или балок.

    №4. Прикрепите кронштейн для крепления к потолку

    После установки деревянной потолочной опоры (если требуется) вы захотите прикрепить металлический потолочный кронштейн.

    Используйте винты, прилагаемые к вытяжке, и закрепите винты через потолочный кронштейн и в деревянной потолочной опоре.

    Читайте также: Какие вытяжки для настенного монтажа являются лучшими по рейтингу?

    № 5. Установите вентиляционный канал

    Теперь пришло время установить гибкий вентиляционный канал, вероятно, 6-дюймовый или 8-дюймовый, в зависимости от вытяжки.

    Вам нужно будет соединить его с наружным вентиляционным шлангом алюминиевой лентой или лентой.

    № 6. Установить верхнюю опорную раму Кронштейны

    Перед тем, как установить внешнюю рамку вентиляционного колпака, вам необходимо будет установить четыре верхних опорные кронштейны рамы на монтажном кронштейн потолка.

    Используйте прилагаемые винты, чтобы закрепить их.

    Читайте также: Как работает вытяжка без воздуховода?

    Источник: Руководство по установке Winflo

    # 7.Приложить Нижние опорные кронштейны рамы

    Для того, чтобы иметь правильную длину опорной рамы кронштейнов, измерить расстояние между верхней частью печи (варочной) и в нижнюю части вытяжки.

    А теперь соедините нижнее опорную раму крепление к верхним опорным кронштейнам рамы (при правильной длине), используя предоставленные винты.

    № 8. Присоедините вытяжку к нижним опорным кронштейнам

    Для этого этапа, вероятно, потребуются два человека. Вам необходимо совместить отверстия в вытяжке с нижними частями нижних опорных кронштейнов.После совмещения установите прилагаемые винты (через кронштейны) в вытяжку.

    Читайте также: Какие вставки для вытяжек лучше всего подходят?

    № 9. Протяните шнур питания через потолок

    На этом этапе вам нужно протянуть шнур питания через вырез в потолке в розетку на чердаке.

    Если наверху нет чердака, необходимо жестко подключить вытяжку к распределительной коробке. Если необходимо выполнить жесткое подключение, рекомендуется обратиться к электрику.

    Источник: Руководство по установке Winflo

    # 10. Закрепите внутреннюю крышку воздуховода

    Квадратная металлическая вентиляционная крышка (дымоход) вытяжки состоит из внутренней и внешней крышки воздуховода. Внешняя крышка воздуховода перекрывает внутреннюю крышку воздуховода.

    Чтобы установить внутреннюю крышку воздуховода, снимите два соединяющих их винта и потяните их в стороны. Есть шпунт и паз, который придется открутить.

    Теперь разделенные на две половины, сдвиньте внутренние крышки воздуховодов на потолочное крепление.Убедитесь, что зажимы язычка и паза выровнены. Вы также должны убедиться, что половины внутренней крышки воздуховода выровнены с зажимами на потолочном монтажном кронштейне.

    Теперь, когда внутренняя крышка воздуховода находится над кронштейном для крепления к потолку, используйте прилагаемые винты для соединения двух частей.

    Читайте также: Как очистить фильтры дефлектора вытяжки?

    №11. Подсоединение гибкого вентиляционного шланга к вытяжке

    Перед тем, как закрепить внешнюю крышку воздуховода, необходимо подсоединить нижнюю часть гибкого вентиляционного шланга к вытяжке.

    Используйте алюминиевую ленту для подсоединения гибкого шланга к круглой вентиляционной заслонке в верхней части вытяжки. Вы также можете использовать зажим для крепления гибкого вентиляционного шланга.

    № 12. Установка внешней крышки воздуховода

    Перед установкой внешней крышки воздуховода (дымохода) отвинтите винты, соединяющие половинки, и открутите зажимы с выступом и канавкой (сдвиньте их вверх).

    В настоящее время отключено, подключите внешние половинки воздуховода на опорной раме кронштейнов. Внешняя крышка воздуховода будет закрывать внутреннюю крышку воздуховода.

    Теперь вам нужно снова прикрепить винт, соединяющий две половинки, и убедиться, что зажимы с выступом и канавкой выровнены. Нижняя часть внешней крышки воздуховода должна входить в паз в верхней части вытяжки.

    № 13. Закрепите внешнюю крышку воздуховода

    Чтобы закрепить внешнюю крышку воздуховода, необходимо снять фильтр вытяжки.

    В нижней части вытяжки используйте винты для ввинчивания в нижнюю часть внешней крышки воздуховода.

    Читайте также: какие вытяжки для острова являются лучшими по рейтингу?

    Самой сложной частью будет установка воздуховода снаружи

    На мой взгляд, самой сложной частью установки будет установка гибкого воздуховода снаружи. Установить вытяжку через потолок не так сложно, и это можно сделать в течение часа или двух, если вы полностью подготовлены. Однако установка гибкого вентиляционного отверстия снаружи может потребовать разрезания кирпичного или винилового сайдинга.

    Для этого вам понадобится кольцевая пила или сабельная пила. Вам также потребуется установить внешний вытяжной колпак (с заслонкой), чтобы не допустить дождя и вредителей (особенно птиц).

    Вентиляционные отверстия на крыше 101: Установите вентиляционные отверстия на крыше для надлежащей вентиляции чердака

    Обратите внимание: ниже приведены рекомендации для домов с вентилируемыми чердаками.Есть несколько стилей домов со сводчатым потолком или домов с плоской крышей, в которых есть вентиляционные пространства внутри самой крыши и нет чердака. Эти потребности в вентиляции рассчитываются по-разному.

    Ключом к правильной вентиляции вашей крыши и чердака является баланс: количество места, которое вы выделяете для всасывания, должно быть равно количеству, которое вы позволяете для вытяжки, и это должно быть рассчитано в соответствии с размером вашего чердака и уклоном вашей крыши. .

    Вы можете рассчитать требования к вентиляции чердака, определив квадратные метры вашего чердачного этажа (его ширина, умноженная на длину), и сравнить это с общей необходимой «чистой свободной площадью» (NFA).Вентиляционные отверстия оцениваются по их чистой свободной площади или количеству пространства для входа или выхода воздуха. Это помогает легко рассчитать, сколько вентиляционных отверстий вам нужно на чердаке после того, как вы определились со своими требованиями.

    Если на чердаке есть пароизоляция, вам понадобится один квадратный фут NFA на каждые 300 квадратных футов площади чердачного этажа (половина этой площади будет на впуске, а половина - на вытяжку). Если нет пароизоляции, удвойте его до одного квадратного фута NFA на каждые 150 квадратных футов площади чердака (половина для впуска, половина для вытяжки).Это общие правила, поэтому обязательно ознакомьтесь с местными строительными нормами.

    (Источник: NRCA, Stanley Complete Roofs and Siding, AirVent. com.)

    Кроме того, NFA будет рассчитываться по-другому, если уклон вашей крыши больше среднего. Если уклон вашей крыши больше 6:12, вам потребуется больше вентиляции, чтобы отразить дополнительный объем чердачного пространства: рассчитайте на 20% больше для уклонов от 7:12 до 10:12 и на 30% больше для уклона, 11:12 или больше.

    (Источник: Asphalt Roofing и NRCA.)

    Затем вы можете начать выбирать стиль и тип вентиляционных отверстий на крыше для вашего дома.

    Важно помнить, что лучше иметь слишком много приточной вентиляции, чем слишком мало - а многие дома часто недооценивают необходимое количество приточной вентиляции - поэтому не беспокойтесь о слишком большом притоке и ошибайтесь в том, чтобы иметь больше.

    (Источник: House Logic и ARCA.)

    Самый популярный способ проветрить чердак - воспользоваться плавучестью или естественной тенденцией теплого и влажного воздуха подниматься вверх, особенно когда под ним нагнетается холодный воздух. Благодаря физиологии человека и таким занятиям, как приготовление пищи и принятие душа, дома ежедневно наполняются теплым влажным воздухом.

    Чтобы в полной мере воспользоваться этим эффектом, кровельщик обычно устанавливает вентиляционные отверстия на крыше для домов ниже на крыше (ближе к карнизу), а вытяжные отверстия размещает выше (около пика), чтобы холодный воздух выталкивал горячий воздух наружу. легче.

    (Источник: NRCA и всем нужна крыша)

    Как установить вентиляционные отверстия на крыше

    Прежде чем кровельщик приступит к установке вентиляционных отверстий на крыше, он должен будет определить, какой тип вентиляционных отверстий нужен вашему дому (или какой вы предпочитаете) и сколько вам нужно в соответствии с расчетами, приведенными выше.

    Ниже мы описываем различные типы вентиляционных отверстий на крыше, которые будут различаться в зависимости от потребностей и архитектуры вашего дома, географии и погодных условий вашего региона, а также конструкции вашей крыши.

    Это общие рекомендации, так как большинство производителей предложат инструкции о том, как лучше всего установить вентиляционные отверстия на крыше и какие меры необходимо принять для соблюдения требований ограниченной гарантии.

    Способы монтажа потолочного диффузора | rickardair

    Щелкните здесь, чтобы увидеть PDF-версию

    ОПЦИИ

    Ассортимент потолочных диффузоров Rickard поддерживает широкий диапазон стилей диффузоров.

    ОТКРЫТЫЙ ТРОЙНИК ПОТОЛОЧНАЯ РЕШЕТКА

    1. ДИФФУЗОР КВАДРАТНЫЙ

    и. Встраиваемый монтаж заподлицо
    ii. Drop-in Shadow Line

    Базовый диффузор обычно устанавливается в квадратное отверстие между тройниками в потолке. Доступны стили скрытого монтажа и теневой линии. Они могут поставляться со следующими размерами монтажных пластин: 495x495 мм, 595x595 мм и 23¾x23¾ ”для соответствия потолочным решеткам 500x500 мм, 600x600 мм и 24x24” соответственно. Специальные размеры доступны по запросу.

    ПЕРЕПАДНЫЙ ПОТОЛОК

    1. ДИФФУЗОР КВАДРАТНЫЙ

    и. 4-точечное крепление (4 скобы для резьбового соединения)

    2. КРУГЛЫЙ ДИФФУЗОР

    и. 3-точечное крепление (3 кронштейна для резьбового соединения)
    ii. Соединение с жестким воздуховодом (аксессуары не требуются)

    Перегородчатые потолки требуют необычной обработки, которая не показана.Обычно для этого потолка требуется квадратная плитка с точками подвеса, установленными на каждом углу, что обеспечивает поддержку с верхних краев перегородок. Большие монтажные пластины диффузора особенно полезны для перегородок на потолке, поскольку в противном случае у эффекта Коанда мало возможностей для распределения кондиционированного воздуха по потолку. Это может привести к неправильному броску и плохому движению воздуха в помещении.

    ШТУКАТУРНЫЙ ПОТОЛОК

    1. ДИФФУЗОР КВАДРАТНЫЙ

    и. 4-точечное крепление (4 скобы с опорными пластинами)
    ii. Т-образная рама (для врезного монтажа заподлицо)

    В случае установки квадратных диффузоров в оштукатуренный потолок можно использовать два метода крепления. Скрытая фиксация достигается четырьмя фиксирующими шпильками, закрепленными в углах монтажной пластины. Они проходят через потолок и с помощью опорных пластин используются для крепления диффузора к потолку. Другой вариант крепления к оштукатуренному потолку - использование Т-образной рамы, которая является дополнительной опцией.Он крепится к потолку, и диффузор опускается в него.

    КРЕПЛЕНИЕ НА 4 ТОЧКИ (4 КРОНШТЕЙНА С ОПОРНЫМИ ПЛАСТИНАМИ)

    Т-РАМА (ВСТАВКА ДЛЯ ШТУКАТНЫХ ПОТОЛКОВ)

    2. КРУГЛЫЙ ДИФФУЗОР

    и. 3-точечное крепление (3 скобы для байонетного крепления)
    ii. Т-образное кольцо (рама для врезного монтажа заподлицо)

    Помимо обычного четырехугольного диффузора, потолочный диффузор Rickard также доступен в круглой форме. Чаще всего эту модель комбинируют с круглыми светильниками вниз для сохранения круглого рисунка, особенно с оштукатуренными потолками. Он также предлагает абсолютный минимум прерывания потолка для тех, кто предпочитает поддерживать его непрерывную регулярность.

    Крепление круглых диффузоров к оштукатуренному потолку часто представляет проблему из-за ограниченного доступа к потолочному пространству. Эта проблема решается с помощью диффузора, который оснащен тремя зажимами, которые позволяют скручивать диффузор и вставлять его в отверстие, созданное в потолке.Установщику нужно только вырезать круглое отверстие с тремя насечками (трафареты прилагаются к каждому заказу) и повернуть диффузор на место. Снять так же легко, просто поверните в обратном направлении, и круглый диффузор можно снять. Вся операция может быть выполнена без необходимости заходить в потолочное пространство.

    ДИФФУЗОР КРУГЛЫЙ (С 3 КРОНШТЕЙНАМИ ДЛЯ ПРИСОЕДИНЕНИЯ ДИФФУЗОРА К ШТУКАТУРНЫМ ПОТОЛКАМ)

    ДЕТАЛИ ВЫРЕЗА ПОТОЛКА ИЗ ШТУКАТУРЫ ДЛЯ КРУГЛЫХ ДИФФУЗОРОВ

    В качестве альтернативы доступно Т-образное кольцо для врезного монтажа заподлицо стандартного круглого диффузора. Т-образное кольцо монтируется заподлицо с потолком после прорезания круглого отверстия диаметром 590-600 мм в гипсовой плите. Четыре резьбовых кронштейна притягивают Т-образное кольцо к потолку, обеспечивая аккуратную отделку.

    КОЛЬЦО ТРОЙНИК (УСТАНОВКА ДЛЯ ШТУКАТНЫХ ПОТОЛКОВ)

    ОБЩИЕ РАЗМЕРЫ ПОТОЛОЧНОГО РАССЕИВАТЕЛЯ


    Как установить вентиляционное отверстие вытяжки через потолок

    Возможно, вы знаете обо всех преимуществах вентиляционных отверстий на крыше вытяжки.Однако знаете ли вы, как его установить? Знаете ли вы, что вы можете использовать самые простые инструменты и в кратчайшие сроки установить один в своем доме? Уже много лет я выступаю за услуги «сделай сам», и я продолжаю это делать со всей страстью. Исходя из моего опыта в этой области, установка вытяжки вытяжки через потолок является одной из самых простых задач. Я готов поделиться с вами своими хитростями через эту статью. Я могу гарантировать вам, что к концу этой статьи; вы получите всю основную информацию и рекомендации о том, как решить эту простую задачу.Необходимо знать больше о том, как установить вытяжку через потолок

    В каждом доме требуется вытяжка, особенно на кухне, потому что она позволяет горячему воздуху и запахам от готовки эффективно выходить из дома. Кроме того, вытяжка помогает поддерживать чистоту кухонной поверхности, поскольку предотвращает образование жира.

    Более того, вы можете самостоятельно установить вытяжку через потолок. Избавьтесь от затрат на оплату труда профессионала за работу, которой вы можете управлять, просто приложив дополнительные усилия

    Для успешного выполнения всего процесса вам потребуются следующие материалы:

    • Прокладка воздуховода
    • Вентиляционная заглушка
    • Проволочные гайки
    • Электрический кабель
    • Кровельная смола
    • Хомут для воздуховодов
    • Металлические воздуховоды
    • Вытяжка
    • Кабельные зажимы
    • Винтовые анкеры
    • Вентиляционная крышка

    Необходимые инструменты

    • Очки для обеспечения безопасности
    • Пистолет для уплотнения
    • Электродрель
    • Возвратно-поступательная соломка
    • Перчатки
    • Рулетка
    • Ножницы для листового металла
    • Пила для гипсокартона
    • Отвертки
    • Сверла
    • Молоток
    • Кусачки

    потребуется для завершения весь процесс будет зависеть от вашего уровня мастерства. Например, если вы новичок, вам понадобится от шести до восьми часов. Для среднего вам потребуется около пяти часов, а для продвинутого - четыре часа.
    Перед началом процесса установки убедитесь, что цепь, с которой вы будете работать, выключена и все ваши инструменты работают правильно.

    Советы профессионалов

    Мой опыт подсказывает, что вам следует покупать вентиляционные отверстия вытяжки немного большего размера, потому что меньшие из них, как правило, производят много шума.Также лучше, чтобы большой вентилятор работал медленнее, чем маленький вентилятор работал быстрее, потому что последний издает больше шума.
    Кроме того, для успешного проекта необходимо хорошо спланировать, прежде чем начинать процесс. Убедитесь, что у вас есть все необходимые инструменты и материалы, которые вам понадобятся для успеха процесса.

    Действия, которые необходимо выполнить

    После сбора всех материалов и инструментов для работы, вот шаги, которые необходимо предпринять при поиске установки вентиляции вытяжки через потолок, успешно проверяется:

    Снятие вентилятора

    Первый шаг - удалить дополнительные детали, такие как фильтр, вентилятор, электрический кожух и кожух осветительного прибора, из вентиляционного отверстия вытяжки, которое вы хотите установить. После этого убедитесь, что отверстие в верхней части капюшона открыто.

    Сделайте контур

    Второй шаг включает в себя обрисовку части потолка, на которой вы хотите установить вентиляционное отверстие вытяжки. Вы можете добиться этого, подняв вентиляционное отверстие, а затем используя рынок, чтобы обозначить его размеры. В некоторых случаях вам может потребоваться сделать такой же соответствующий контур на верхней стороне шкафа.

    Сверление отверстий

    Используя созданный вами контур, просверлите отверстия во всех углах контура, готовые к процессу монтажа.Сабельная пила должна помочь вам легко резать одно отверстие в другое. Для контура, который вы нарисовали на верхней части шкафа, вы должны повторить процесс сверления отверстий, пока все они не станут идеальными. Затем вам следует просверлить отверстие в потолочной доске, через которое будет проходить электрический кабель. Помните, что отверстие должно быть того же размера, что и отверстие на контуре выбивки, для облегчения протягивания электрического кабеля после завершения процесса.

    Проделайте отверстие в крыше

    После того, как вы проложите путь на потолке, следующим шагом будет создание на крыше дорожки, через которую будет выходить вентиляционное отверстие вытяжки наружу.Это процесс, который многие люди считают трудным, но с небольшой точностью вы можете достичь величия самостоятельно. Во-первых, вам нужно выбрать место на крыше, которое не дальше от пути, который вы проложили на потолке, и просверлить отверстие такого же размера. По возможности полагайтесь на отверстие, которое вы сделали первым, чтобы создать второе. На этом этапе могут потребоваться более разнообразные инструменты, особенно если у вас есть крыша с конструкцией, отличной от обычной.

    Соедините части вытяжки

    После создания путей, через которые будет проходить вентиляционное отверстие вытяжки, следующим шагом будет соединение всех его частей на месте, готовых к фактическому процессу установки. Не забудьте установить кабельный зажим и удерживать его на месте (вам может понадобиться рука на этом

    Установка лучших вытяжных колпаков

    После надежной герметизации соединений вытяжки на месте, следующим шагом будет установка вытяжки. на месте. Проденьте верхнюю часть вытяжки через проделанные вами отверстия и установите ее на место. На этом этапе наиболее важно убедиться, что вы правильно проводите вытяжку, чтобы избежать возможной утечки и предотвращения падения деталей. .Тем не менее, вы должны быть осторожны, чтобы не закрыть заслонку в вытяжке изолентой. Заслонка должна постоянно двигаться свободно для большей эффективности вентиляции капота.

    Герметизация верхних частей лучшей вытяжки

    После установки лучшей вентиляции вытяжки на место следует затем герметизировать воздуховод, проходящий через потолок. Я лично считаю этот этап сложным, но, немного сосредоточившись, я всегда получаю его правильно. Я обычно помещаю оклад воздуховода в такое положение, чтобы он мог легко проходить через фланец.Используйте кровельную смолу, чтобы надежно уплотнить детали и завершить процесс установки. Стыки, расположенные между окладом и воздуховодом, следует заделать кровельной смолой. Наконец, вы должны надеть колпачок на воздуховод вытяжки, чтобы предотвратить прохождение через него посторонних предметов.

    Завершите процесс

    Если вентилятор уже устанавливался ранее, аккуратно установите его обратно, повторно подключив провода, соответствующие каждому из их цветов. Используйте гайки для проводов, чтобы закрыть ваши соединения, и, когда вы уверены в своих повторных соединениях, включите питание.Очистите инструменты и верните их в соответствующие места хранения.

    Заключение

    Я искренне надеюсь, что эта статья оказалась для вас полезной. Помните, что вы всегда можете выполнить эти процедуры своими руками (например, установить вытяжку через потолок) самостоятельно, тем самым сократив расходы на найм профессионала. Все, что вам нужно сделать, это убедиться, что у вас есть все материалы и инструменты, которые вам понадобятся, прежде чем начинать процесс. Кроме того, вы должны следить за типом потолка, из которого изготовлен ваш дом, и знать его.Для разных потолков требуются разные методы, поэтому только выяснив некоторые основные факты о них, вы сможете установить через них вытяжку. В дополнение к этому, поскольку это процесс DIY, вам может потребоваться рука помощи, особенно при установке вентиляционного отверстия вытяжки на потолок.

    Если вам понравилась эта статья, пожалуйста, оставьте комментарий ниже и поставьте лайк. Мы будем благодарны за все ваши отзывы, потому что вместе мы делаем друг друга лучше.

    Вы также можете прочитать: Лучшие вытяжки с рециркуляцией

    Как установить вытяжку через потолок или стену

    Вентиляционная вытяжка - это важное оборудование, которое у всех нас должно быть на кухне.Он фильтрует все неприятные запахи, жир и запахи на вашей кухне, придавая вашей кухне приятный внешний вид и приятный запах. В этой статье мы поговорим о том, как правильно установить вытяжку на кухне.

    Он будет состоять из двух частей; в первом разделе объясняется, как установить его через потолок, а во втором разделе рассказывается об установке через стену.

    Но сначала мы должны объяснить вам, как это работает. В вентиляционной вытяжке используются воздуховоды, проходящие через крышу или стены.Считается, что вентилировать вытяжку через крышу немного дороже, чем через стену.

    Вот почему вам необходимо правильно установить вытяжку вытяжки или вызвать кровельного подрядчика. Если вы достаточно умелы, вы можете шаг за шагом следовать нашей статье, и мы проведем вас через весь процесс.

    Мы понимаем, что вы захотите добавить новую вытяжку над плитой или газом, и это очень важно и жизненно важно. Если вы хотите провести вентиляцию через потолок, вы должны быть готовы получить воздуховоды подходящего размера, которых будет достаточно, чтобы пройти через крышу, на чердак и на крышу.

    Здесь он будет успешно подключен к вентиляционному отверстию на крыше.

    Методы вентиляции Вытяжки

    Мы вкратце поговорим о различных методах вентиляции вытяжек.

    1. Вытяжные или вентилируемые вытяжки

    Этот тип вентиляции обычно представляет собой вытяжку с вертикальной вентиляцией, что нам очень нравится, но требует установки. Несмотря на то, что они требуют работы, этот тип вытяжного шкафа обычно наиболее эффективен.

    Они легко улавливают жир и другие нежелательные запахи снаружи, уменьшая количество раз, которое вам нужно мыть на кухонных поверхностях.

    Инвестиции в вентилируемые вытяжки также гарантируют, что вам не придется слишком часто менять фильтры. Установка в воздуховоде обычно стоит от 1000 до 2000 долларов за полную работу, но в этой статье мы проведем вас через пошаговый процесс, так что сохраните их. Будьте на связи.

    2. Вытяжки без воздуховодов или с рециркуляцией

    Вытяжки без воздуховода не используют те же концепции, что и воздуховоды.Это потому, что им не нужно устанавливать вентиляционные отверстия, но они по-прежнему задерживают необходимый жир и дым.

    То, как они это делают, заключается в том, что они притягивают запахи и дым, фильтруют его, прежде чем рециркулировать в наши дома. Эти модели без воздуховодов не нуждаются в обычных воздуховодах, которые требуются для вытяжек с воздуховодами.

    Установка этих вытяжек намного дешевле по сравнению с вентиляционными отверстиями, но не так эффективна. Им также необходимо постоянно менять фильтры (не реже одного раза в четыре месяца), что стоит около 20 долларов, или их можно чистить, даже если этот вариант не рекомендуется.

    Для получения более подробной информации о вытяжных шкафах с воздуховодом и воздуховодом ознакомьтесь с нашим подробным руководством по вытяжкам с воздуховодом и без воздуховода, поскольку оно поможет вам принять более правильное решение о покупке.

    3. Трансформируемые вытяжки

    Концепция вытяжек с откидным верхом немного отличается. Их можно установить как вытяжную вентиляцию, так и бесканальную вытяжку. Это также означает, что они допускают как вертикальную, так и горизонтальную вентиляцию

    Сказав это, давайте перейдем к установке наиболее эффективной модели:

    Раздел 1: Как установить вытяжку вытяжки через потолок

    Даже если установка вытяжки очень похожа на установку вытяжки на кухонной, есть очень небольшая разница.Обратите внимание, что установка вытяжки через металлическую крышу очень похожа на установку кровли из асфальта.

    Мы настоятельно рекомендуем вам вызвать опытного установщика вытяжки для выполнения этой установки, потому что во многих случаях, если вы устанавливаете ее самостоятельно, это скоро вызовет проблемы, а это вам не нужно.

    Установка вытяжки вытяжки через потолок также называется вертикальной вентиляцией, и мы рекомендуем этот метод. Вы должны начать с просверливания отверстия в крыше и убедиться, что оно проходит там, где вы хотите, чтобы выходило вентиляционное отверстие.

    Вы должны соблюдать некоторые основные правила при сверлении отверстия, например, убедитесь, что оно находится на расстоянии не менее трех футов от дымоходов, вентиляционных отверстий унитаза или любых выступов на крыше.

    Хорошие практики также включают в себя размещение кухонных вентиляционных отверстий на высоте не менее пяти футов от нижнего края карниза (нижнего края крыши). После завершения этого процесса следует вырезать отверстие лобзиком.

    Также измерьте квадрат или круг в зависимости от формы вашего вентиляционного отверстия, убедитесь, что оно больше, чем вентиляционное отверстие, и убедитесь, что вы удалили черепицу в этой области, используя лезвие с крючком.

    Используя лезвие с крючком, подденьте черепицу вокруг отверстия, чтобы убедиться, что вентиляционное отверстие может пройти под ним. Сдвиньте вентиляционное отверстие под черепицу после нанесения асфальтового кровельного цемента на дно вентиляционного отверстия. Советуем прикрыть форточку сверху и сделать нижнюю часть сидения на битумной черепице.

    После этого следует прибить фланец к углам кровельными гвоздями. Затем проведите форточку к воздуховоду гармошки.

    Это видео должно дать вам представление о том, как это сделать

    Материалы, необходимые для вышеуказанного.

    • Гибкий воздуховод типа «гармошка» с изоляцией
    • Лезвие с крюком
    • Вытяжное отверстие на крыше
    • Лобзик
    • Дрель
    • Пистолет для герметика
    • Монтировка
    • Асфальтовый кровельный цемент
    • Кровельные гвозди

    Раздел 2: Как установить вытяжка вытяжка через стену

    Если вам трудно подняться на крышу, чтобы проветрить вытяжку, вы можете выпустить ее через стену. Другое название вентиляции через стену - горизонтальная вентиляция стены.Все, что вам нужно сделать, это установить прямой воздуховод диаметром 18 дюймов перед установкой колена.

    Это еще один способ установки колена, который позже войдет в стену. Вы также можете пропустить воздуховод через потолок, используя направляющую в первом разделе, а затем подсоединить его к внешней стене поблизости.

    Для начала проделайте отверстие немного большего размера для воздуховода вашего вентиляционного отверстия. После этого прикрепите вентиляционный блок с помощью винтов с плоской головкой по краям к монтажной коробке, убедившись, что они находятся на расстоянии не менее трех дюймов друг от друга.

    Перед тем, как присоединить воздуховод через вентиляционное отверстие, мы советуем вам обрезать вентиляционный фланец так, чтобы он идеально подходил к монтажной коробке. Нанесите прозрачный кровельный герметик с градиентом, чтобы он закрыл вентиляционное отверстие и монтажную коробку.

    Мы также рекомендуем взять виниловую монтажную коробку размером 12 × 18 дюймов и вырезать из нее круглое отверстие для установки воздуховодов. Большинство воздуховодов имеют ширину 10 дюймов и обычно имеют форму гармошки. Вы также должны убедиться, что вентиляционное отверстие на крыше такого же размера, как и то, что вы пробурили.

    Материалы, необходимые для вышеуказанного:

    • Рекомендуемый воздуховод типа «Гармошка»
    • Винты с плоской головкой
    • Прозрачный кровельный герметик для наружных работ
    • Вентиляционная и монтажная коробка
    • Варианты, которые следует учитывать перед вентиляцией кухни

    Вытяжки помогают вентилировать рабочее пространство на кухне.

    Вентиляция, являющаяся важным фактором для вашей кухни, - вот почему нам нужны вентиляционные отверстия вытяжек, поскольку они помогают удалять ядовитые газы и дым и обеспечивать безопасность.

    Некоторые пользователи кухонь полагаются на микроволновые печи, выполняющие функцию вытяжки. Это не так. Линия микроволновых печей подходит только для кухонь, которые имеют очень мало места и не могут позволить себе разместить больше приборов. Это заставляет их выполнять двойную работу (т. Е. Многозадачность).

    В некотором смысле это хорошо, но у этого есть и отрицательные стороны, потому что многозадачность этих устройств будет легко перегружена и возникнут сбои, потому что они выполняют очень много работы.

    Кроме того, по функциональности ничто не может сравниться с правильно установленной и вентилируемой вытяжкой. Остальные могут попробовать. Наличие вытяжки также придает вашей кухне стильный вид, привлекающий внимание и придающий ей первоклассный вид.

    Power - еще одна вещь, которую следует учитывать при выборе между установкой вытяжки вытяжки или просто поиском других средств. Мощность вентиляции вытяжки, измеряемая в кубических футах в минуту (CFM), позволяет эффективно и функционально перемещать воздух.

    Если вы примете во внимание все это, вы бы выбрали установку вытяжки на кухне, чтобы не только защитить ваш дом от запахов, но и защитить вас и вашу семью. Вентиляторы - еще один вариант, который, как правило, рассматривают чаще, чем думают, потому что они менее дороги.

    Это потому, что это роторные вентиляторы, которые сделаны из лопастей и имеют форму бочки, а иногда и колеса. Обычно мы не советуем вам обращаться за ними, потому что они обычно не выполняют свою работу эффективно, в отличие от обычных вентиляционных отверстий.

    Наличие мощного кожуха также означает, что вам потребуется больший воздуховод. Это связано с тем, что, если ваш воздуховод слишком мал для вытяжки, он начнет издавать излишне громкие звуки, из-за чего ваша кухня станет раздражающей. Это также может привести к возникновению протечек в воздуховоде, особенно в местах стыков.

    Мы рекомендуем покупать вытяжной фильтр с рабочим пространством не менее 40 кубических футов в минуту или на каждые 100 БТЕ газовых варочных панелей у вас должен быть 1 кубический фут в минуту.

    В зависимости от ваших потребностей, вы должны сделать 8-дюймовую вентиляционную трубу в среднем на 600 кубических футов в минуту, а для 15-дюймовой вентиляционной трубы потребуется устройство 1000 кубических футов в минуту.

    Видеогид: Установка вытяжки через внутреннюю стену

    Ключевые моменты, на которые следует обратить внимание при установке

    Совет 1: Перед тем, как начать что-либо на кухне, вы должны отключить питание, подключенное к секции кухни, чтобы избежать поражения электрическим током. Также не следует пользоваться мокрыми руками при работе с любыми электроприборами.

    Совет 2: Определение типа вытяжки, которая у вас уже есть или которую вы хотите получить, поможет вам понять, нужен ли вам вытяжной вентиль или нет.

    Совет 3: Убедитесь, что розетка, к которой вы подключаете вентиляционное отверстие вытяжки, соответствует требованиям к питанию, чтобы избежать поражения электрическим током. Мощность каждой розетки и кабелей часто указывается на них, поэтому проверьте их как следует.

    Совет 4: Вы всегда должны проверять свое руководство пользователя или проводить исследования, чтобы убедиться, что установка вытяжки самостоятельно не аннулирует гарантии на приобретаемые вами продукты.

    Другое руководство: Как очистить фильтр вытяжки

    Совет 5: Обязательно отсоедините и зачистите провода.

    Совет 6: Воздуховоды, проходящие через вашу крышу, должны быть воздухонепроницаемыми и водонепроницаемыми, поскольку вы не хотите, чтобы ваша крыша была заполнена дымом. Вам также будет дороже вызов специалиста для устранения этой проблемы.

    Совет 7: Мы советуем вам использовать в производстве воздуховодов окрашенную сталь, а не пластик. Это гарантирует, что не будет утечек из-за проблем с долговечностью.

    Совет 1: Убедитесь, что все соединения выполнены правильно: белый провод - нейтральный, черный - горячий, а зеленый - земля. Они должны быть подключены к самому большому штырю, штырю немного меньшего размера и длинному тонкому штырю соответственно по порядку.

    Совет 8: Используйте гайки для соединения проводов.

    Совет 9: Убедитесь, что вы используете пластик при вентиляции ваших воздуховодов. Это потому, что пластмассы обычно менее качественные. Советуем использовать стальные окрашенные, оцинкованные или металлические воздуховоды.

    Совет 10: Не используйте пластиковые вентиляционные отверстия или воздуховоды.

    Совет 11: Убедитесь, что дым выходит из воздуховода легко и быстро, не используйте более 40 футов воздуховодов.

    Совет 12: Чтобы избежать проблем с конденсацией или утечками, необходимо изолировать воздуховоды.

    Совет 13: Также рекомендуется и рекомендуется герметизировать все стыки лентой HVAC.

    Совет 14: Чтобы улучшить воздушный поток и обеспечить более быстрое движение дыма, следует избегать использования слишком большого количества локтей. На самом деле, рекомендуется сделать по крайней мере 23 дюйма прямых отверстий, прежде чем вставлять локоть.В воздуховоде

    следует использовать не более четырех отводов на 90 градусов.

    Вентиляторы осевые настенные и потолочные ВЕНТС М

    ПРИМЕНЕНИЕ
    • Постоянная или периодическая вытяжная вентиляция санузлов, душевых, кухонь и других хозяйственных помещений.
    • Крепление вентиляционной шахты или подсоединение к воздуховоду.
    • Движение потока воздуха от слабого до среднего на короткие расстояния при низком сопротивлении воздуха..
    • Для воздуховодов диаметром 100, 125 и 150 мм.
    ДИЗАЙН
    • Современный дизайн и эстетичный вид.
    • Корпус и рабочее колесо изготовлены из высококачественного прочного АБС-пластика, устойчивого к ультрафиолетовому излучению.
    • Интеллектуальная конструкция крыльчатки обеспечивает высокую эффективность вентилятора и долгий срок службы.
    • Степень защиты IP 34.
    ДВИГАТЕЛЬ
    • Надежный маловаттный электродвигатель.
    • Разработан для непрерывной работы и не требует обслуживания.
    • Оборудован защитой от перегрева.
    УПРАВЛЕНИЕ

    Руководство:

    • Вентилятор управляется выключателем освещения в помещении.В комплект поставки не входит.
    • Вентилятор управляется встроенным тросовым выключателем В . Не применяется при потолочном монтаже.
    • Регулирование скорости возможно с помощью тиристорного регулятора скорости (см. Электрические аксессуары). К одному контроллеру может быть подключено несколько вентиляторов. Контроллеры скорости не могут быть подключены к вентиляторам с модификациями T , TH , TP , VT , VTH .

    Автомат:
