монтаж своими руками, выбор и подсчёт параметров

Вентиляционный канал в частном доме является единственным способом получить свежий воздух в жилом помещении. Приток воздуха должен быть постоянным, чтобы каждый член семьи мог оставаться здоровым. Создать вентиляцию несложно, а вот подобрать один из вариантов непросто. Схема дома поможет в этом вопросе, ведь от самого строения будет зависеть будущая вытяжка. А она обеспечит жильцам дома защиту от плесени, грибков, сырости.

Виды вентиляции в частном доме

Установка вентиляции в частном доме станет неотъемлемой частью постройки. Специалисты в строительном деле утверждают, что именно эта работа требует немало сил. В частном доме можно создать два варианта вытяжных систем:

• вытяжная вентиляция;
• приточно-вытяжная.

Вытяжная вентиляция позволит воздуху внутри помещения беспрепятственно вытекать наружу при помощи принудительного вмешательства, а поступать свежий воздух будет через каналы естественным путём.

Приточно-вытяжная схема подразумевает принудительный сброс и приток свежего воздуха в дом. Эта схема многое сложнее в исполнении, цены на элементы дороже, а потому она редко применяется в строительстве небольших частных домов.

В свою очередь, каждая из предложенных систем вентиляции может быть разделена на централизованную вытяжку и децентрализованную. В первом случае используется специальная вентиляционная установка. С её помощью происходи циркуляция воздуха в помещении. Второй вариант подразумевает расположение по всей системе нескольких агрегатов. Каждый из них работает независимо от других и устанавливается в каждом помещении дома.

Вентиляция естественная и её недостатки

В частном доме может присутствовать такая система, как естественная вентиляция. Создать её своими руками в полноценном виде не всегда возможно. Этот вопрос остро возник, когда большинство людей начало использовать пластиковые окна и утепление для стен. Ситуация породила многочисленные проблемы – повышенная сырость, образование грибка и плесени в доме. Подобных проблем не возникало, когда использовались старые окна, ведь они пропускали сквозь щели свежий воздух. Сквозняк же создавал необходимые условия для уменьшения сырости в углах частного дома.

В такой системе вентиляции используется принцип работы вертикальных каналов. Они монтируются в помещении одним концом, а другой выводится чуть выше крыши дома. Так как воздух в помещении теплее того, который находится вокруг помещения, он выталкивается в канал вытяжки и способствует забору новой порции воздуха из внешнего пространства. Эта система вентиляции подразумевает много факторов, которые неподвластны человеку – температура окружающей среды, ветер, а сечение канала можно и своими руками сделать нужного диаметра.

Если обратится к специалистам строительного дела, то они утверждают, что подобная система вентиляции частного дома будет срабатывать лишь в том случае, когда показатель температуры внешнего пространства будет равен не выше 12 градусов по шкале Цельсия. Если становится жарче, то вытяжка начинает работать гораздо хуже.

Такая ситуация может показаться идеальной для зимнего времени года, но и здесь имеется особый недостаток, который невозможно игнорировать. Так как разница температур в доме и снаружи довольно ощутима, то система вентиляции начинает работать быстрее. То тепло, которое в доме накопилось за день, вылетает в буквальном смысле в трубу. Потому жители частных домов тратят на обогрев своих помещений больше ресурсов, чем этого требует нормальные условия.

Схема вентиляции частного дома подразумевает создание таких каналов в ванных комнатах. Нередко подобные вытяжки можно увидеть в кухне, подвале и ряде других помещений, где необходимо совершать большой отток воздуха из помещения. Особое внимание следует уделить помещениям, которые располагаются в частном доме ниже уровня земли. В них часто образовывается газ радон. Чтобы уменьшить его количество, рекомендуется соорудить мощный вентиляционный канал.

Те же специалисты говорят о том, что порой этих мер недостаточно. При этом рациональность системы и вовсе теряется. Этим и пользуются люди, которые могут в любой момент открыть форточку, создать сильный поток воздуха в помещениях и быстро проветрить дом. Теряется лишь один нюанс – подобная система вентиляции неприемлема, так как подвергает риску заболевания всех жителей помещения.

В итоге имеется существенные недостатки – вентиляция в частный дом такого типа подразумевает бесконтрольных потоков воздуха, а также не позволяет регулировать отток и приход.

Варианты улучшения естественной вентиляции

Всегда можно улучшить действие естественной вентиляции в частном доме даже своими руками. Для этой цели необходимо воспользоваться специальным клапаном. Его принято монтировать на входе в канал, расположенного в помещении. Это устройство оснащено автоматикой, которая реагирует на влажность. Если в помещении наблюдается повышение показателя, то автоматическое реле срабатывает и клапан открывает канал больше. В противном случае – закрывает. Чувствительным элементом становится датчик, который монтируется снаружи дома и принимает сигнал температуры окружающей среды.

Когда наступает холодное время года, клапан необходимо своими руками прикрывать. Этот нюанс позволит снизить попадание холодного воздуха в доме через вентиляционный канал. К сожалению, даже это вариант управления не способен скрыть все недостатки системы естественной вентиляции.

Принудительная вентиляция в частный дом устанавливается и при помощи другого действующего способа. Этот вариант станет гораздо дешевле предыдущего, а вот сил на его обслуживание понадобится больше. Подразумевается монтаж на каналы притока и оттока воздуха специальных решёток с клапанами. Причём последние управляются исключительно ручным способом. Регулировка осуществляется при изменении температуры окружающей среды. Рекомендуется изменять положение клапана вентиляции хотя бы один раз в сезон.

Последним вариантом улучшения естественной системы вентиляции считается установка на каналы специальных вентиляторов. Подобие такой системы вытяжки можно наблюдать в кухне. Единственным недостатком является то, что происходит дестабилизация всей системы вентиляции. Иными словами, воздух может начать прибывать из канала в кладовой или дальней комнате.

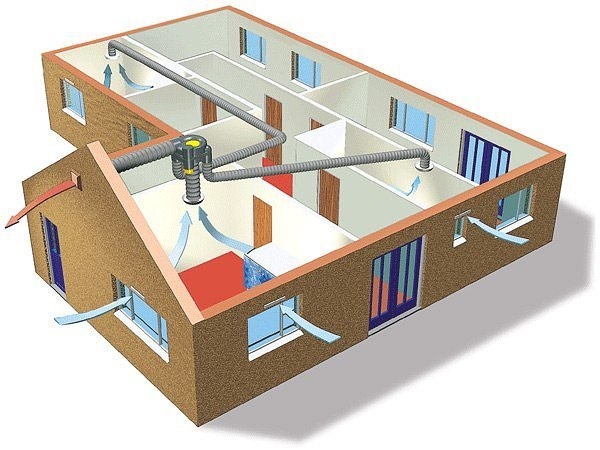

Принудительная вентиляция в частном доме

Этот вариант вентиляции может быть рассмотрен лишь в том случае, когда в частный дом поступает достаточное количество свежего воздуха. Недостатком вытяжки становится проблематичность её демонтажа, который может понадобиться при самых разных причинах.

Второстепенной проблемой становится снижение производительности канала. В этот момент прослеживается снижение циркуляции. Помещение остаётся без необходимого количества свежего воздуха. Устанавливать такую вентиляцию рекомендуется в подвале или цокольном помещении, где риск появления сырости гораздо выше, чем в остальных частях частного жилого здания. Как показывает опыт, проблем с монтажом и наладкой правильного оттока и притока воздуха не возникает. Эту процедуру можно сделать своими руками за короткий отрезок времени.

Не стоит забывать, что схема вытяжки может подразумевать и наличие вентиляторов. Эти приборы способны регулировать приток свежего воздуха. Установить их сможет своими руками любой хозяин.

Вентиляция приточная в доме

Одной из проблем частного дома считается недостаток свежего воздуха. Потому, его подачу стоит налаживать принудительно. Добиться необходимого результата можно с помощью специального устройства, которое называется приточный клапан. Помимо основной функции, он способен дать:

• минимизацию поступления шума из окружающего мира, который попадает в частный дом;
• фильтрацию воздуха;
• теплоизоляцию корпуса, которая уменьшает вероятность его промерзания, а также создания конденсата;
• можно своими руками регулировать процесс работы устройства.

Каждый вентиляционный канал для дома потребует дополнительной установки этого устройства. В крайнем случае можно обойтись и одним клапаном при условии наличия централизованной вентиляции.

Функционирование клапана зависит от разницы температур в помещении и окружающем мире. В период эксплуатации принудительной вытяжки, регулировка осуществляется в ручном режиме.

Приточно-вытяжная схема с монтажом рекуператора

Если используется приточно-вытяжной схемы вентиляции в частном доме, улучшить её работу можно с помощью монтажа рекуператора. С помощью прибора осуществляется подогрев воздуха, поставляемого в помещения. Принцип работы заключён в обогреве воздуха посредством того, который выводится из дома. При этом система не смешивает их. В летний период года можно установить обратный процесс в доме. Поступающий через принудительный вентиляционный канал воздух можно охлаждать.

Подобная методика заслуженно лидирует среди самых разнообразных вариантов вытяжек во всём мире. По мнению специалистом за этой схемой закреплено будущее, которое позволяет управлять энергосберегающими технологиями. Стоимость этой системы велика. Если же постоянно её использовать, то через небольшой период времени она полностью окупит затраты.

Создание вентиляции в частном доме своими руками

Настало время, когда все элементы головоломки по вентиляции в частном доме собраны. Выбрана определённая система вытяжки, закуплен материал и остаётся лишь правильно установить все элементы. Первым делом следует понять, какие расчёты следует произвести перед установкой вентиляции. Одним из них считается подсчёт необходимого количества свежего воздуха. Этот параметр понадобится при монтаже каналов, а также при выборе дополнительного оборудования.

Расчёт вентиляции по площади дома

Этот расчёт проводится для того, чтобы получить точные данные о воздухообмене. Необходимо учитывать все нюансы, которые могут повлиять на результат:

1. Вычисляется минимальный и максимальный показатель получаемого и отдаваемого воздуха для всей площади дома. Вычисления происходят с учётом особых нормативов.
2. Одно из полученных значений используется как минимальная единица производительности всех каналов вентиляции в частном доме.
3. Вышеуказанный полученный результат сравнивают с подсчётом высоты крыши дома, а также максимальной длиной всех каналов вытяжки.
4. Стандартные каналы вентиляции монтируются внутри помещения, хотя это зависит от особенностей помещения.

Выбор сечения воздуховода для частного дома

Когда наступает необходимость подбора диаметра вентиляционного канала, применяется следующая система:

• минимальный показатель диаметра канала не должен быть ниже 150 миллиметров;
• при идеальных условиях (вертикальный монтаж канала, длина 3 метра), такой диаметр позволяет получить 30 кубических метров воздуха в час;
• когда необходимо увеличить приток воздуха, увеличивается длина и сечение выбираемого канала;
• на одном этаже дома, длина каналов вытяжки должна быть одинаковой. Таким способом можно достичь равномерного распределения воздуха по всей территории дома;
• диаметр вентиляционных каналов, для удобства монтирования системы вентиляции ставится одинаковый.

Система вентиляции в деревянном частном доме

Особенность создания вытяжки в деревянных домах заключается в том, что материал самостоятельно пропускает в помещение воздух. Именно потому такие строения рекомендуется дополнительно герметизировать. Этому служат пластиковые окна, монтаж специальных утеплителей, непроницаемая для ветра плёнка. Именно потому необходимо монтировать специальный вентиляционный канал, так как естественный процесс притока свежего воздуха существенно снижается.

Пользуясь данными правилами и рекомендациями, можно создать систему вентиляции воздуха своими руками.

Оцените статью: Поделитесь с друзьями!

Естественная вентиляция в частном доме

Правильно выстроенная система вентиляции частного дома — процесс, обусловленный не прихотью и желанием соответствовать нормам и тенденциям современного жилища, а крайне необходимая для соблюдения климатического баланса процедура. Особую роль здесь играет комплексность: недостаточно устроить вентиляцию на кухне и в санузле (как это делают многие). В вентилировании нуждается каждая комната в доме.

Недостаточное циркулирование воздуха между помещением и улицей может привести к застою воздуха, образованию грибка и плесени, а аллергические реакции, тяжесть во всем теле и плохое самочувствие станут сомнительными «бонусами» в комнате без вентиляции.

Основные виды, используемые в частных домах — естественная и принудительная, отличительными особенностями которых являются — использование (принудительная) дополнительного оборудования, либо вентилирование при помощи физических процессов (естественная).

Преимущества и недостатки естественной вентиляции

Главное преимущество естественной вентиляции — простота и дешевизна построения системы, принудительная же может похвастаться более эффективной и качественной работой.

Наряду с рядом неоспоримых преимуществ — дешевизна, простота реализации — естественная вентиляция имеет и недостатки, которые, к слову сказать, значительны. Многие специалисты по строительству говорят о неэффективности такой системы и вот почему:

1. По строительным нормам допустимая температура на улице не должна быть ниже +5 градусов, иначе тяга усиливается и в дом начнет поступать большое количество холодного воздуха. По некоторым данным тепловые потери от естественной вентиляции в ряде случаев достигают 40% от общего объема.
2. Ситуация, диаметрально-противоположная предыдущему пункту: если на улице слишком жарко, воздухообмен минимизируется вплоть до полного прекращения циркуляции воздуха.
3. Нет возможности обработать воздух, поступающий с улицы. Экологическая обстановка в стране и в мире оставляет желать лучшего. Чистый воздух — скорее роскошь, чем обыденность. Не обработанный и не очищенный воздух может стать причиной многих неприятностей.
4. Вентиляция в комнате имеет ограничение по регулировке. Если уменьшить воздухообмен еще можно путем плотного закрытия окон и дверей, то значительно увеличить его уже нельзя.

Кондиционирование воздуха обязательно

Для создания эффективной атмосферы в комнатах частного дома необходимо прибегнуть к комплексности: лучшим вариантом будет комбинация естественной циркуляции с технологическими наработками в этой области (вентиляторы, фильтры, и прочее).

Зачем нужна вытяжка в частном доме с печью или камином

Если печь или камин используются в доме не как элемент декора, а выполняют свои прямые обязанности — отапливают помещение, нужно позаботиться о естественной вентиляции в двойне. Для полного сгорания топлива необходимо достаточное количество окислителя (в данном случае кислорода). При его нехватке топливо будет сгорать не полностью, выделяя при этом угарный газ, который будет попадать в жилое помещение. Приятного и полезного в этом, естественно, мало.

Устройство вентиляции в доме с камином

Если притока воздуха не будет хватать, то в теплое время года можно распахнуть окно — этого будет достаточно. Зимой такой фокус вряд ли пройдет, поэтому еще на стадии строительства желательно провести под полом трубу непосредственно к печи или камину, через которую будет поступать необходимое количество воздуха.

Для организации вытяжки чаще всего прибегают к услугам экспертов, эта статья ориентирована на мастеров, которые планируют осуществить монтаж своими руками. Далее рассмотрим основные рекомендации по построению такой вентиляции, часто стречающиеся проблемы и недостатки.

Как сделать естественную вентиляционную систему своими руками

Естественная вентиляция работает, базируясь на физических законах — за счет разницы теплого воздуха в помещении и холодного на улице (теплый воздух легче) а также на разнице давления. Исходя из этого, придумали незамысловатую конструкцию, котору сделать в частном доме достаточно просто: в центре будущего жилища, чаще всего в несущей стене, прокладывается канал с сечением около 130–140 мм. От него проводятся горизонтальные ответвления диаметром 100–100 мм в комнаты дома.

Схема и устройство системы с вентканалом

Устройство вентиляционной системы

Правильный монтаж

Вентканал в стене

Для организации разводки используют пластиковые трубы. Дальше в работу вступает физика — более теплый комнатный воздух под давлением и за счет силы тяги вытягивается наружу, более холодный уличный воздух поступает в комнаты по специально-сделанным каналам, либо естественным образом (дверные проемы, открытые окна и т.д.).

Размещение приточных каналов в стене

Основные рекомендации:

1. Толщина стенок вытяжного канала должна быть не менее полутора кирпичей. Иначе воздух в ней будет быстро охлаждаться и произойдет обратный процесс — воздух будет не вытягиваться, а поступать в комнаты.
2. Труба на выходе вытяжного канала на крыше должна быть выше конька. В противном случае завихрения крыши помешают нормальной работе тяги.

Вывод системы на улицу

Главный проточный канал, как описывалось выше, делается стандартным образом. А вот приток свежего воздуха, поступающего с улицы, можно организовать двумя способами — либо сделать проточные каналы в подоконниках, либо зазоры в окнах. При выборе второго способа лучше использовать металлопластиковые окна, имеющие перед деревянными одно конкурентное преимущество — повышенный уровень шумоизоляции. Этих мер будет достаточно, чтобы в необходимой степени вентилировать помещение дома.

Приток свежего воздуха крайне необходим

Если говорить о преимуществе использования естественной вентиляции частного дома перед принудительной (фильтры, радиаторы и прочее), нужно акцентировать внимание на двух пунктах — шум и частота воздуха.

Естественная вентиляция не предполагает наличие дополнительного оборудования (по крайней мере, без него можно обойтись). А это значит, что в доме не будет посторонних шумов от работающих вентиляторов и радиаторов.

Многие люди, устанавливая воздухоочистительные фильтры, забывают, что они требуют постоянной замены. После длительного использования фильтр загрязняется и воздух, проходящий через него, не очищается, а снабжается дополнительной дозой пыли и прочих веществ, делающих его еще более загрязненным. Контролировать воздухообмен при естественной вентиляции не нужно — тем более что часть крупных частиц, приходящих в дом с улицы вместе с воздухом оседает на подоконниках, где их можно с легкостью убрать влажной тряпкой. А если предположить, что влажные уборки проводятся в доме регулярно, то никаких дополнительных неудобств это вызвать не должно.

Видео: как устроить естественную вытяжку

Не стоит забывать и о системе кондиционирования. Грамотно-организованный тандем естественной, принудительной вентиляции и кондиционирования, сделает жизнь в доме комфортной и безопасной для здоровья.

Материал актуализирован 24.04.2017

Система вентиляции в частном доме

Еще на этапе строительства частного дома необходимо понять, какой тип вентиляции вам подойдет больше всего. Для этого стоит познакомиться с видами систем и их положительными и отрицательными сторонами.

Зачем нужна вентиляция в частном доме

Если не осуществить монтаж вентиляции, то атмосфера со временем станет опасна для хозяев, а частный дом не пригоден для жизни. В первую очередь, если свежий воздух не поступает регулярно в помещение, начнет страдать здоровье: из-за отсутствия вентиляции постепенно накапливается углекислый газ, что негативно отражается на общем самочувствии. Также из-за плохой циркуляции воздуха повышается влажность, что ведет к плесени и грибку, и, как следствие, сокращению срока эксплуатации здания. Высокая влажность отрицательно влияет и на все отделочные материалы. И если вы думаете, что достаточно открыть окно и проветрить комнаты, то глубоко ошибаетесь, поскольку такой метод эффективным не является.

Таким образом вентиляция решает две задачи:

1. удаляет из помещений углекислый газ и пыль.
2. привносит с улицы чистый, насыщенный кислородом воздух.



Виды вентиляции

Системы делятся на три большие группы.

1. естественная вентиляция.
2. принудительная вентиляция.
3. смешанная вентиляция.



Естественная система

Естественная вентиляция работает по принципу “природного” поступления воздуха в частный дом. Раньше в дома воздух поступал через щели в окнах и дверях. Теперь же, учитывая абсолютную герметичность пластиковых окон и современные уплотнители дверных проемов, необходимо специально устанавливать вентклапаны в стенах или оконных рамах, через них и поступает свежий воздух в дом. А неприятные запахи покидают дом благодаря выводным каналам, которые устанавливают на кухнях, в туалетах или прочих помещениях.

Плюсы системы:

1. бюджетность. Нет необходимости в монтаже дополнительного оборудования.
2. не зависит от электроэнергии.
3. безаварийность.
4. бесшумная работа.



Минусы:

1. слабый воздухообмен.
2. циркуляция воздуха зависит от времени года и высоты здания.
3. практически невозможно регулировать интенсивность работы системы.
4. в летнее время года движение воздуха практически прекращается, так как температурные показатели снаружи и внутри здания становятся почти одинаковыми.
5. массивный выход тепла из здания, а это сильно увеличивает расход на электроэнергию.



Принудительная система

Принудительная вентиляция в частном доме работает при помощи специального оборудования и электроэнергии. Сквозь воздухозаборник воздух поступает в дом и распределяется по помещениям, а отработаный воздух вытяжной воздуховод отсасывает из комнат и отправляет на улицу. В систему принудительной вентиляции входит следующее оборудование:

• вентиляторы
• фильтры для очистки воздуха
• шумоглушители
• калориферы
• воздушные клапаны
• вохдухоотвод
• анемостаты
• воздухозаборные решетки
• диффузоры



Также в современных конструкциях может быть установлен рекуператор (это теплообменник, который отбирает тепло у воздуха, выходящего наружу, и согревает им воздух, который поступает внутрь).

Плюсы системы:

1. полная автономность. Работа не зависит от того, какой высоты здание, какая температура за окном и какое давление.
2. можно установить любые параметры для того, чтобы создать в доме комфортный микроклимат. Тем самым, повысив качество воздуха. Например, можно установить дополнительную функцию очистки от пыли, подогрева, охлаждения, осушения, увлажнения и т.п..



Минусы системы:

1. система энергозависима. В зимний период тратятся значительные энергоресурсы, которые подогревают значительный объем приточного воздуха.
2. система не относится к бюджетным.
3. необходимо регулярно обслуживать оборудование.



Смешанная система

Правильно сделать именно этот тип вентиляции возможно тогда, когда не будет необходимости в установке во всех комнатах дома принудительного вентилирования. Как правило, систему принудительной вентиляции монтируют в кухонных помещениях, ванных и туалетах, а в остальных комнатах воздухообмен осуществляется естественным путем.

Схемы работы вентиляции

Задаваясь вопросом, как правильно сделать вентиляцию в частном доме, стоит обратить внимание и на схемы работы устройств.

• приточная вентиляция. Приточная установка подает воздух с улицы в дом. Если в доме герметичные пластиковые окна, то применяются вентиляционные клапаны или режимы микропроветривания. Однако на поступление воздуха влияют погодные условия, что не всегда может гарантировать комфортную среду внутри дома. Если говорить об искусственной системе, то она оснащается дополнительными вентиляционными каналами и приборами, очищающими воздух с улицы и нагревающими его до комнатной температуры. Для этого используется калорифер электрический или водяной.
• вытяжная вентиляция. Благодаря вытяжной вентиляции из частного дома уходит отработанный воздух на улицу. Иногда можно обойтись силами естественной системы. Однако из-за того, что у естественной вентиляции много минусов обычно устанавливают принудительную вентиляцию. Которая представляет из себя вытяжные вентиляторы с вытяжками. Их монтируют в вентиляционном канале и в запотолочных пространствах.
• приточно-вытяжная вентиляция (комбинированная). Здесь совмещаются два потока воздуха, они разнонаправленные и параллельные. Первый поток — насыщает воздухом комнаты, второй поток — выводит отработанный воздух из помещений.
• воздушное отопление (воздушные климатические системы). Работу системы организуют так, что внутренний воздух в доме циркулирует с подмесом приточного воздуха, при этом из ванны, туалета, техпомещений удаляется вытяжной воздух. Плюс установки в том, что через вытяжку на улицу уходит воздуха меньше, соответственно, меньше тепла пропадает из помещений в холодный период. Также при помощи такой системы возможно подогревать или охлаждать воздух в доме, очищать его или увлажнять. Соответственно, можно не устанавливать привычную сплит-систему или водяное отопление. Подобные решения нередко применяются в “умном доме”.



Что учитывать при монтаже вентиляции

Схемы вентиляции в частном доме должны быть предоставлены профессионалами, учитывая также особенности помещений. Для некоторых существуют свои нюансы.

• КухняЭто помещение нуждается в отдельном вентиляционном канале, который устанавливают из нержавеющего материала. Входные и выходные отверстия такого канала защищены решеткой. Поскольку именно над плитой концентрируется наибольшее количество запахов, именно эта область нуждается в вентиляции. Поэтому электромеханическую вытяжку или естественную вентиляцию (то есть ее выводной канал) располагают именно над плитой.
• Верхние этажиВ домах 2-х и 3-х этажных с первого этажа вверх по лестнице поднимается уже отработанный воздух. Так что в доме будут ощущаться перепады температуры и влажности. Чтобы решить эту проблему, перекрывается доступ воздуха от лестничного марша к этажам. То есть двери, ведущие на лестницу, необходимо закрывать для нормальной работы естественной системы. Однако на мансардном этаже не получится ограничиться естественным устройством, придется устанавливать принудительную систему.
• Подвальное помещениеПодвальное помещение излюбленное место для распространения грибка. Поэтому если естественная вентиляция не может справиться с сыростью, то устанавливают принудительную. В данном случае система представляет из себя установки, которые расположены друг напротив друга в помещении. Режим работы устройства определяется индивидуально. Вентиляторы могут работать по 20 минут в течение дня, либо более продолжительное время.

Правильная вентиляция в частном доме: выбор и устройство

Оснащение частного дома системой вентиляции предполагает, что на первом этапе будет рассчитан требуемый воздухообмен и определено необходимое сечение воздуховодов, что должно завершиться выбором конкретного типа вентиляции. После этого следует составить схему, в которой будут указаны все нюансы относительно размещения оборудования, мест прокладки воздуховодов и установки точек забора и отвода воздуха.

Естественная или механическая: какую выбрать

Нахождение человека в доме с точки зрения комфорта – это качественная воздушная среда внутри помещения, определенная температура и оптимальная скорость потоков воздуха, которая должна быть небольшой, чтобы обеспечить благоприятные условия проживания. При организации воздухообмена с помощью механики устанавливать вентиляторы нужно и на притоке, и на отводе. Скорость потока при этом значительно выше обычного.

Такое положение дел обуславливается различием норм в отношении скорости потоков воздуха в рамках той или иной среды. Механическая вентиляция обеспечивает перемещение воздушных масс на скорости от 2 до 3 м³ в час. Что касается естественной вентиляции, то для нее этот показатель составляет примерно 1 м³ в час. В связи с этим данная система считается наиболее комфортной для человека.

Единственным недостатком естественной вентиляции является невозможность ее установки в определенных условиях. Связана данная проблема с тем, что уменьшение скорости воздушного потока требует увеличения сечения специального проема в стене. В частности, чтобы пропустить за час 300 м

3 воздуха естественным образом, потребуется наличие канала 250 на 400 мм, что соотносится с диаметром 350 мм. В случае же с механической системой мы получаем более низкие значения в отношении канала воздуховода, а именно 160 на 200 мм, что применительно к диаметру составляет 200 мм.

Кроме того, нередки ситуации, когда отсутствует возможность организации естественной вентиляции в связи с большим сечением канала, так как это не позволяет установить его внутри помещения, а монтаж вне здания нарушает внешний вид строения. Из-за этой или других подобных причин дома, имеющие большую площадь, зачастую оборудуются механической системой воздухообмена.

Проектирование вентиляции

Для этого требуется:

1. Установить вытяжные каналы ближе к центру дома, размещая их в межстенном пространстве. Это приведет к тому, что данные элементы системы вентиляции будут находиться в теплой зоне, поэтому зимой из-за перепада температур тяга увеличится.
2. Выбрать оптимальный тип воздуховодов. Для экономии полезного пространства предпочтительнее устанавливать системы с прямоугольным сечением. Если свободного места вполне достаточно, подойдут конструкции с круглым диаметром, обеспечивающие лучший воздухообмен и упрощенный монтаж.
3. Определить требуемый вид, если были выбраны круглые устройства, так как здесь присутствует вариативность: жесткие или гибкие (гофра). Первый тип конструкции обеспечивает проход воздушных масс с меньшим сопротивлением и приемлемым уровнем шума. Гофра же легче монтируется.
4. Произвести расчеты относительно диаметра и длины, что осуществляется посредством функциональности соответствующих онлайн-калькуляторов. Предпочтительнее, если есть такая возможность, устанавливать более широкие и длинные каналы, что скажется на тяге в плане ее увеличения.
5. Обустроить систему вентиляции с помощью воздуховодов, имеющих одинаковый диаметр. При отсутствии возможности соблюдения этого правила необходимо добиться плавности перехода с одного сечения  на другой, когда величина отклонения не превышает 30 градусов.
6. Сгладить все существующие стыки. Ничего не должно препятствовать прохождению воздушного потока внутри канала. Любые неровности гарантируют тот факт, что сопротивление увеличится, а тяга уменьшится.
7. Позаботиться о том, чтобы воздуховоды образовывали конструкцию с небольшим количеством поворотов. Каждый изгиб – это потеря 10% тяги.

Модернизация вентиляции

Если система воздухообмена уже установлена, но есть потребность в ее обновлении, то процесс предполагаемых работ должен соотноситься со следующими советами:

1. На конце вытяжной трубы необходимо смонтировать дефлектор. Он служит барьером на пути дождевой воды, насекомых и разного рода загрязнений. Польза этого прибора заключается в возможности увеличения тяги на 20% за счет того, что он обеспечивает рассечение потока ветра, создавая этим зону, обусловленную низким давлением.
2. Чтобы преобразовать естественный воздухообмен в механический, достаточно смонтировать соответствующий вентилятор в ванной комнате, а на кухне установить вытяжной зонт.
3. Постоянно закрытые пластиковые окна служат причиной невозможности нормального функционирования системы. Необходимо периодически проветривать помещения для обеспечения притока воздушных масс, которые создадут условия для работы вентиляции.
4. Результативность системы за счет естественной тяги зависит от погоды. Для обеспечения конкретного притока воздух конструкция оснащается специальными устройствами в виде бризеров и проветривателей.

Организация естественной вентиляции

Загородный дом обычно имеет большую площадь по сравнению с квартирой, поэтому здесь нет необходимости производить расчеты на СНиПах. Достаточно принять во внимание, что величина воздухообмена равняется 30 м³ в час. Это может привести к небольшой погрешности, которая в своем максимуме составляет 20%. При обустройстве вентиляции сперва требуется произвести расчеты по распределению воздушных потоков.

При проектировании естественного воздухообмена предусматривается установка вытяжек во всех помещениях хозяйственного назначения, под которыми следует понимать кухню, санузел, топочную и т. д. При этом гараж требует дополнительного оснащения так называемым хоботом, необходимым для отвода газов путем его надевания на выхлопную трубу транспортного средства.

В жилых комнатах обеспечивается лишь приток. Если в таких помещениях устанавливать вытяжки, это станет причиной появления сквозняков и снижения температуры, то есть приведет к неоправданным теплопотерям.

Высота вентиляционных каналов

Для обеспечения максимальной эффективности вытяжной вентиляции, устанавливаемой в частном доме, необходима прокладка вертикальных каналов. Чем больше их высота, тем лучше тяга. В связи с этим нежелательно обустраивать вентиляцию, у которой выходы ведут в стену. Они должны располагаться максимально близко друг к другу, что позволяет направить их в единую шахту. При этом вывод на крышу должен быть ближе к коньку, что является наивысшей точкой строения. В результате обеспечения максимальной высоты каналов удается добиться лучшей тяги.

При возведении кирпичных домов обустройство вентканалов производится в кладке несущих стен. Такой метод более практичен и выгоден, но он не может быть использован в отношении каркасных и деревянных домов. Нецелесообразно в подобных строениях возводить вентиляционные каналы из кирпича. Здесь в большей мере подойдут недорогие пластиковые трубы и патрубки, изготовленные из поливинилхлорида.

При определенных обстоятельствах можно обратить внимание на канализационные цилиндрические изделия из-за их низкой стоимости и высокой прочности.

В частном доме вентиляция должна обустраиваться таким образом, чтобы она была обшита и утеплена. Это исключает образование конденсата, который скапливается внутри канала. Желательно защитить выход вентиляции специальным колпаком от осадков.

Многоквартирные дома в основном сооружаются с учетом того, чтобы выводы вентиляции и канализации располагаются в одной шахте. Применительно к высотному зданию это довольно разумно, так как здесь нет проблем с тягой, чего нельзя сказать о частном доме. В этом случае можно столкнуться с таким эффектом, как обратная тяга, когда все неприятные запахи устремляются не наружу, а внутрь дома.

Решить эту проблему удается посредством установки на вытяжной трубе специального клапана, препятствующего обратной тяге. Минусом подобного устройства является тот факт, что образование наледи может привести к его блокировке.

Тяга на выходе

В большинстве случаев высота частного дома не превышает 5 м, что обеспечивает недостаточную силу тяги. Эта ситуация решается за счет подвода к вентканалу электропроводки и монтажа вентилятора. При отсутствии движения газов достаточно запустить тягу принудительно для придания потокам воздуха необходимой скорости.

Большинство бытовых вентиляторов ориентированы на 100-миллиметровую трубу в плане монтажа. И не каждый из них сможет обеспечить требуемую тягу, даже если технические характеристики, заявленные в паспорте, будут подходящими. Их предназначение заключается в обеспечении движения воздушных потоков по горизонтали, поэтому они оказываются неэффективными, когда возникает необходимость выталкивать воздух в вертикальном направлении.

Обеспечение притока

Для того чтобы создавался приток, используют оконные форточки или рассчитывают на микроциркуляцию. Такой способ вполне оправдан в летний период, но не зимой, что объясняет причину встраивания специальных проветривателей. В результате воздух попадает сначала в систему вентиляционных каналов, где происходит отбор тепла. Проветриватели – это эффективные устройства, которые создают условия для повышения температуры воздуха. Это гарантированно исключает такое явление, как холодный пол.

При строительстве дома проще оснастить его стеновыми клапанами, способными перекрывать вентканалы. С их помощью нельзя повысить температуру воздуха, но подобные элементы можно разместить недалеко от батареи, что избавит от необходимости изменять конструкцию оконных рам.

Отопительное оборудование в виде печей, котлов и каминов отличается тем, что активно потребляет кислород. Когда тот же теплогенератор является частью уже существующей коаксиальной системы газоотвода, нет необходимости отдельно обустраивать вентиляцию. В противном случае следует увеличить число приточных клапанов.

Применительно к камину лучше монтировать отдельный канал, идущий с улицы, вывод которого осуществляется под зону горения. Это служит причиной уменьшения объемов отбора кислорода и разогрева приходящего воздуха, а процесс горения дров в камине становится более активным за счет притока кислорода с улицы.

Как создать принудительную вентиляцию

Климатические условия России требуют соответствующим образом относиться к организации процесса отопления, что предусматривает отказ от естественной вентиляции, по крайней мере, в некоторых регионах страны. В связи с этим возникает необходимость обустройства принудительного воздухообмена вне зависимости от варианта его реализации: централизованный или локальный.

Централизованная вентиляция

Обращаясь к услугам проектирования по обустройству централизованной системы воздухообмена, необходимо иметь в виду, что вам могут быть предложены малоэффективные решения. Зачастую проектировщики стараются снизить свои расходы и предлагают варианты, когда в одну точку сводятся системы металлических труб, идущие от так называемых грязных помещений (кухни, гаража и т. д.), с установкой одного мощного вентилятора, который обеспечивает отвод воздуха наружу.

Такая схема мало чем отличается от системы, характеризуемой как естественная, так как в данном случае приток смеси газов возможен лишь за счет окон и соответствующих клапанов. Подобного эффекта удается добиться путем установки отдельных отводов, оснащенных вентиляторами, в каждом помещении, что будет значительно дешевле.

Правильно оборудованная принудительная система воздухообмена – это наличие входных и выходных каналов, подсоединяемых к установке, которая включает в свой состав вентиляторы, обеспечивающие приток воздуха и его выброс наружу, рекуператор, устройство для подогрева и автоматику. Такая система создает условия, когда процессы поступления и вывода воздуха происходят принудительно.

В то же время использование рекуператора несет дополнительные выгоды, заключающиеся в том, что с его помощью нагревается входящий воздух, а это экономия на отоплении дома. По тонким трубкам устройства движутся воздушные потоки, где один поступает с улицы, а другой выводится наружу.

В результате происходит теплообмен, когда энергия теплого потока передается холодному, обеспечивая экономию тепла от 20 до 50%. В летний период этот аппарат отключается.

После рекуператора идет устройство, с помощью которого поток подогревается, что позволяет довести температуру воздуха до 10-15 градусов.

Локальная вентиляция принудительного типа

Функциональность централизованной системы воздухообмена довольно широка, например, она может обеспечивать фильтрацию поступающей в помещение смеси газов. При этом обустройство таких систем связано с некоторыми минусами, включая следующее:

• высокая стоимость оборудования;
• потребность в техническом помещении для установки центрального блока, что связано не в последнюю очередь с шумностью его работы;
• необходимость обращения к услугам профессионалов для укладки воздуховодов большого сечения.

В связи с этим в некоторых случаях, особенно применительно к малогабаритным домам, выгоднее устанавливать принудительную локальную вентиляцию.

Вентустановки локального типа – это небольшие устройства, которые своим внешним видом напоминают кондиционеры. При этом они оснащаются вентиляторами, рекуператором, подогревателем и т. д. Подключение к ним воздуховодов не предусмотрено.

В жилых комнатах такие устройства способны решить проблему вентиляции, чего нельзя сказать в отношении ванной, кухни, подвала и других подобных помещений. Применительно к ним требуется монтаж воздуховодов естественной вентиляции.

Совместить два упомянутых вида системы можно собственными силами, так как существующие инструкции и схемы дают ясное понимание процесса предполагаемых работ.

Похожие статьи:

Устройство приточной и естественной вентиляции в частном доме

Система вентиляции в доме

Система вентиляции — очень важная часть инженерного обеспечения дома. Какими бы «дышащими» ни были стены дома, без вентиляции в помещении очень скоро заведется сырость и плесень. Паропроницаемость стен хорошо влияет на микроклимат в помещениях, но не заменяет эффективной вентиляции. К тому же о хорошей паропроницаемости стены можно говорить только тогда, когда все материалы, из которых она состоит, — и строительные, и отделочные — являются паропроницаемыми. Последствия плохой работы вентиляции или ее отсутствия опасны еще и тем, что часто дают о себе знать только во время эксплуатации дома, а допущенные на этапе планирования и строительства ошибки исправить подчас очень сложно.

Размещение вентиляции в доме

В домах с естественной вентиляцией вытяжными каналами должны быть оборудованы кухня, ванная, туалет и помещения без окон (кладовки, гардеробные комнаты), а также помещения, которые отделены двумя или более дверями от кухни, ванной или туалета. В двух- и трехэтажных домах вытяжными вентиляционными каналами должны быть оснащены и все комнаты, расположенные на втором этаже и в мансарде. Из этих помещений следует отводить около 30 м3 воздуха в час.

Следует учесть, что, если пробить отверстие в наружной стене, оно не заменит вентиляционного канала. Воздух, вместо того что-бы выходить из помещения через это отверстие, будет поступать через него внутрь помещения. Зимой помещение будет очень холодным. Ситуацию может исправить установка в отверстии маленького вентилятора, лучше всего — управляемого датчиком влажности. Но это будет половинчатое решение. Чтобы вентиляция соответствовала нормам, в этом помещении лучше сделать отдельный вентиляционный канал.

Каналы должны быть спроектированы и выполнены таким образом, чтобы эффективно отводить воздух из помещений при наружной температуре 12 °С и расчетной температуре в помещении (20 °С в комнатах, 24 СС в ванных). Зимой, когда разница температуры внутри и снаружи больше, каналы удаляют больше воздуха. Когда температура снаружи повышается, эффективность вентиляционных каналов снижается. Количество воздуха, удаляемого через вытяжные каналы, зависит от силы тяги (скорости прохождения воздуха) и площади сечения канала.

Температура вентиляции в доме

Сила тяги в каналах естественной вентиляции зависит от разницы в плотности воздуха внутри и снаружи дома и от длины канала. Поэтому разница температур у входа в канал и на его выходе является важным фактором. Чем теплее в помещении и холоднее снаружи, тем сильнее тяга в трубе или вентиляционном канале. Естественная вентиляция лучше всего действует зимой, хуже всего летом.

В холодное время года особенно важно сохранить высокую температуру каналов. Поэтому они должны быть сделаны во внутренних стенах, а находящиеся в наружных стенах должны быть хорошо теплоизолированы. Это касается также отрезков каналов, проходящих через необогреваемые помещения, например чердаки. Стоит утеплить и каналы, находящиеся над поверхностью крыши. Это защитит от ослабления тяги и от конденсирования влаги из выдуваемого воздуха на внутренней поверхности каналов.

Негативным последствиям охлаждения вентиляционных каналов можно противостоять и по-другому. Например, разместить их по соседству с дымоходами или трубами с горячей водой, благодаря чему каналы будут обогреваться. Однако может оказаться, что тогда тяга будет в них значительно больше, чем в остальных каналах в другой части дома или квартиры, что вызовет ослабление или изменение направления тяги в последних.

Минимальное сопротивление вентиляции в доме

Сила тяги зависит также от сопротивления, которое встречает воздух, проходящий через канал. Чем более гладкая внутренняя поверхность канала, тем сопротивление меньше. Поэтому соединения блоков, формирующих элементов, пустотелых кирпичей или кирпичей, из которых построен канал, должны быть выполнены особенно тщательно. На краях элементов не должно быть уступов, в швах — углублений, из них не должен выступать раствор. Площадь сечения канала не должна меняться по всей его длине. Даже минимальные неровности на внутренней поверхности канала, а также заломы канала и отклонения от вертикали значительно снижают тягу. Если без них не обойтись, то следует делать их под углом не более 30°. Горизонтальная укладка вентиляционных каналов, даже на коротких расстояниях, недопустима. Если же без горизонтальных отрезков все-таки не обойтись, в них следует установить правильно подобранный вентилятор. Однако вентиляторы ни в коем случае нельзя использовать в помещениях, в которых находятся камины или котлы с открытой камерой сгорания.

 Размеры вентиляции в доме

Площадь сечения вытяжного канала не должна быть менее 0,016 м2, а минимальный размер (сторона) канала в сечении — 10 см. На практике размер вентиляционных каналов не рассчитывается, а принимается обычно равным 14 х 14 или 14×21 см. При этом не учитывается длина канала, которая в помещениях самого верхнего этажа часто бывает менее 1,5—2 м. Такой канал даже при самых благоприятных условиях (при значительной разности температур) не может обеспечить нужной интенсивности вентиляции. Вытяжной канал в туалете, воздухообмен в котором составляет 30 м5 воздуха в час, должен иметь длину минимум 2 м при размерах 14×21 см, а при сечении 14 х 14 см его длина должна быть не менее 3 м.

В пределах одного этажа все каналы в квартире должны иметь приблизительно одинаковую длину. Если она будет различной, работа каналов может нарушаться. В более длинном канале может образоваться настолько интенсивная тяга, что в случае недостаточного притока воздуха снаружи это вызовет ослабление тяги в другом, более коротком канале в той же квартире. Такие явления особенно часто появляются в герметизированных квартирах без достаточного притока воздуха снаружи. Если выровнять длину каналов невозможно, нужно уменьшить тягу в более длинном канале с помощью регулируемой вентиляционной решетки.

Вывод вентиляционных каналов над крышей

Очень важным для эффективности действия вентиляционного ка-нала является его вывод над крышей здания. Выход трубы должен находиться минимум на 60 см выше конька в случае плоских (угол наклона меньше 12°) и покатых крыш с легковоспламеняющейся кровлей, например крытых гонтом или соломой, и минимум на 30 см над поверхностью покатых крыш с невоспламеняющейся кровлей. Если на крыше есть уступы, а выходное отверстие трубы соседствует со стеной, то завихрения потоков воздуха вокруг дома, образующиеся в ветреную погоду, могут задуваться в вентиляционные каналы. Таким образом сила дымоходной тяги снижается и может даже опрокинуться (воздух, вместо того чтобы выходить из дома через вентканалы, будет поступать через них в помещения). В этом случае стоит установить специальные насадки (дефлекторы), поддерживающие тягу и защищающие выходное отверстие вентиляционного канала от задувания в него ветра.

 В домах с наклонной крышей и необорудованным чердаком вентиляционный канал часто выводят над крышей с помощью так называемой вентиляционной трубы длиной в несколько десятков сантиметров с грибком на конце. Этот элемент предусмотрен ее производителями для деаэрации канализационных стояков, вентиляции кровли или для выхода воздуха в системах механической вентиляции и не может заменить обычной трубы. Его длина с отрезками, переходящими через слои крыши, обычно не превышает 70—80 см, что недостаточно для создания естественной тяги.

Кроме того, такая труба изготовлена из пластмассы, не имеет теплоизоляции и не может обеспечить эффективной вентиляции. В вытяжных каналах, оснащенных подобной трубой, тяга обычно меняется на противоположную (происходит наддув воздуха в помещение) и конденсируется водяной пар, который стекает по стенкам канала, а во время сильных морозов она может замерзнуть.

Устройство вентиляции в помещениях

Во всех помещениях, в которых отсутствуют окна, — гардеробной, кладовой, хозяйственной части дома — нужно разместить каналы естественной вентиляции, заканчивающиеся вентиляционными решетками. Решетки следует устанавливать в верхней части помещения так, чтобы их верхний край находился не менее чем в 15 см от потолка. Если их расположить ниже, они не будут эффективно функционировать — в верхней части помещения, под потолком, будет собираться наиболее теплый и загрязненный воздух, вместо того чтобы отводиться через вытяжные вентиляционные каналы.

Приток воздуха должен происходить через щель между внутренней дверью, ведущей в помещение, и полом или через специальные отверстия в нижней части двери. В противном случае в таком помещении вследствие повышенной влажности и застоя воздуха могут возникнуть плесень и грибок.

Внутренние двери должны обеспечивать свободное движение воздуха между помещениями, даже когда они закрыты. Воздух должен проходить из помещений, где воздух менее загрязнен (комнаты), через помещения с более загрязненным воздухом (кухня, ванная, туалет), а оттуда выводиться по вентиляционным каналам. Для этого под дверями следует оставить щель или установить в них специальные решетки. Площадь отверстия в межкомнатных дверях должна составлять около 80 см2, а в дверях, ведущих на кухню или в ванную, — 200 см2. Но если воздух на пути к вентиляционной решетке проходит через две двери, сопротивление ему может быть очень сильным. Поэтому, если какое-либо помещение отделено от помещения с вентиляционным каналом (кухня, ванная, туалет) более чем двумя дверями, необходимо сделать в нем отдельный вентиляционный канал.

Установка вентилятора в ванной тоже не является хорошим решением. Зимой, по причине повышенной влажности воздуха в ванной, вентилятор может заиндеветь. Кроме того, поступающий извне холодный воздух охлаждает помещение. Лучше обеспечить приток воздуха в ванную косвенным путем — через отверстия или решетки в двери, отделяющей ее от смежных помещений.

Следует учесть, что подсоединение двух помещений к одному вентиляционному каналу будет вызывать вместо проветривания перемещение воздуха между комнатами. Такое решение особенно некомфортно, если оно касается смежных санитарно-гигиенических помещений (например, ванной и туалета). Объединение помещений одним каналом также будет способствовать ухудшению шумоизоляции.

Если на кухне есть только один вентиляционный канал и к нему подсоединена механическая вытяжка, это может привести к нарушению работы всей вентиляции. Когда вытяжка не включена, естественное движение воздуха будет затруднено или совсем невозможно. Значит, лучше сделать два отдельных вентиляционных канала: один — для подсоединения кухонной вытяжки, другой — для естественной вентиляции.

В комнате, где есть камин (как с открытой топкой, так и оснащенный каминным вкладышем), из соображений безопасности и комфорта следует построить отдельный вентиляционный канал. Во время работы камин потребляет значительное количество воздуха для горения. Если воздух будет поступать из помещения, то взамен должен поступать свежий воздух извне.

Часто (если окна герметичные) он поступает самым простым путем — через вентиляционные каналы. В этом случае может произойти засасывание дыма из выходного отверстия дымового канала или неприятных запахов из выведенных над крышей вентиляционных отверстий канализации. Поэтому лучше всего подвести воздух извне непосредственно в камин через утепленную трубу, проложенную под полом.

Вентиляция подвала

Для предотвращения появления сырости каждый подвал должен иметь вентиляцию. Обычно для этой цели по периметру цоколя устраивают продухи или окна, периодически открываемые для проветривания. Но лучшим решением является вентиляция через специальные каналы, устраиваемые в дымовентиляционных блоках и выходящие за пределы чердачного перекрытия или крыши. Вытяжная труба начинается под потолком подвала и выходит вместе с остальными трубами над крышей дома. Для улучшения тяги ее желательно проложить рядом с дымовым каналом печи или отопительного котла. Чем больше сечение вытяжного канала, тем лучше; в любом случае оно не должно быть меньше 140 х 140 мм. Летом естественной тяги может оказаться недостаточно, и в вытяжную трубу придется поставить вентилятор.

Приток воздуха обычно обеспечивается за счет не плотностей в ограждающих конструкциях. Можно устроить и специальные каналы с забором воздуха либо с улицы, либо из закрытых помещений (тамбур, веранда). Лучше всего, чтобы приточная труба начиналась на чердаке. Приточный и вытяжной каналы располагают в противоположных сторонах подвала, причем первый из них у пола, а второй у потолка.

Приток свежего воздуха при вентиляции дома

Эффективность вытяжной вентиляции зависит не только от правильной конструкции и размещения каналов. Даже хорошо спроектированные и построенные каналы не будут эффективно функционировать, если не будет обеспечен достаточный приток воздуха в различные помещения. Из-за недостаточного количества свежего воздуха (на практике это очень частое явление) тяга в вытяжных каналах бывает слишком слабой или (по край-ней мере, в одном из них) изменяется на противоположную. В этом случае воздух, вместо того чтобы выходить через вытяжные каналы, попадает через них в дом.

Единственным эффективным способом для подачи воздуха в вентиляцию является установка в окнах или в стенах устройств приточной вентиляции.

Убеждение, что воздух попадет в дом через щели в окнах или «дышащие» стены, ошибочно. Производимые сегодня окна оборудованы системой уплотнителей, которые эффективно предотвращают проникновение воздуха. Использования режима проветривания (приоткрытые окна на 2—3 мм) также недостаточно. Что же касается «дышащих» стен, то даже если поры их материала не закрашены, не закрыты штукатуркой или не забиты пылью и другой атмосферной взвесью, количество воздуха, которое способно через них проникнуть в помещение, ничтожно мало.

Отсутствие необходимого притока воздуха приводит к уменьшению эффективности работы вытяжной вентиляции и тем самым к увеличению концентрации загрязнений в воздухе: влаги, углекислого газа, микробов, вредных химических соединений. Из-за этого ухудшается самочувствие жильцов, обостряются хронические болезни, а в доме может появиться плесень. Также могут возникнуть проблемы с функционированием каминов, котлов, газовых плит.

Помните: для того чтобы каналы могли удалить необходимое количество воздуха, такое же количество воздуха должно попасть в здание. Не забудьте также о том, что приток воздуха должен быть обеспечен во все помещения, оборудованные вытяжными каналами.

Вентиляция в частном доме своими руками: схемы, видео, фото

Система вентиляции в частном доме создает благоприятную атмосферу для жильцов и обеспечивает сохранность всего строения. Поэтому устройству вентиляции частного дома необходимо уделить максимальное внимание.

Система вентиляции деревянного дома

Деревянные дома, построенные по старинным технологиям, отлично проветриваются через законопаченные щели между бревнами, оконными проемами и дверными коробками. Вытяжным каналом здесь выступает печная труба. Чем больше разница температур на улице и внутри, тем эффективнее работает схема вентиляции дома.

Однако если дом создан по новейшим технологиям, естественный воздухообмен в нем практически отсутствует. Энергосберегающие приемы не способствуют притоку воздуха из вне.

Тем не менее, при строительстве деревянного дома рекомендуется организовывать именно естественную схему вентиляции дома.

Если предусмотреть систему вентиляции частного дома еще во время проектирования, вентканалы можно спрятать внутри стен. Главный вытяжной канал при этой схеме следует выводить как можно выше над уровнем крыши. Чем больше перепад высот, тем сильнее будет тяга.

Сечение всех каналов должно быть одинаковым, а стенки гладкими. Так негде задерживаться пыли и обеспечивается равная тяга.

Система вентиляции каркасного дома

Вентиляция в каркасном и деревянном домах сильно отличается. Технология строительства каркасного дома обеспечивает полную изоляцию его от наружного пространства. То есть ни грамма воздуха попасть в дом не может.

Устроить вентиляцию частного дома естественным способом не получится, так как способ хорош при больших перепадах высот. Поэтому устанавливается принудительная вентиляция.

До того, как сделать вентиляцию в доме своими руками, нужно рассчитать интенсивность потока воздуха. В зависимости от него приобретается оборудование. Приточно-вытяжные системы вентиляции каркасных и деревянных домов достаточно сложны. Поэтому монтажом их обычно занимаются профессионалы.

Но мы дадим простой совет, как сделать вентиляцию в доме своими руками. Приток воздуха обеспечивается клапанами, которые монтируются прямо в стены. Количество клапанов зависит от площади каждой комнаты. Отток же производится системой вентиляторов. Из спален, кабинетов и гостиных воздух должен вытягиваться в коридоры, кухни, туалеты и гардеробные. А отсюда уже через чердак на улицу. Воздуховоды используются пластиковые, а вентиляторы можно взять самые простые, продающиеся в сантехнических магазинах.

Естественная вентиляция в частном доме —

Воздухообмен между улицей и внутренним пространством необходим в каждом здании. Это важно и для людей, поскольку мы проводим внутри строений около ¾ времени и нам жизненно важен свежий воздух. Это важно и самому сооружению для продления его ресурса. В строительной отрасли существует несколько технологий обустройства этой коммуникации, принципиально специалисты подразделяют два вида: вентиляция естественная и принудительная. Во втором случае устанавливается специальное оборудование, которое выбрасывает отработанный воздух наружу и закачивает свежий внутрь. Естественная вентиляция в частном доме осуществляется за счет перепада давления и температур в постройке и на улице.

Оглавление статьи

Принцип функционирования естественной вентиляции

Этот способ воздухообмена имеет только один недостаток – это отсутствие тяги в условиях одинаковой температуры внутри и вне здания и предельно низких значениях ветра. То есть коммуникация в такой ситуации просто не работает. Естественная тяга вентиляции максимально функциональна при существенном перепаде температур в внутри строения и на улице. Но такой тип проветривания используется в каждом здании и сооружении, поскольку он имеет простую конструкцию, стоит недорого, не требует дополнительного оборудования и не потребляет электроэнергию. Если вы хотите обустроить естественную вентиляцию в доме своими руками схема должна быть максимально адекватна всем техническим параметрам сооружения.







Различия вентиляции на объектах и в частном доме

В многоквартирном доме, общественном здании или в производственных цехах устройство естественной вентиляции осуществляется шахтенным способом. Подобная технология не применима для частного дома. Вытяжная вентиляция с естественным пробуждением в индивидуальном строении сооружается по иным принципам, а ее схема разрабатывается для каждого конкретного здания. Вентиляция жилой комнаты может отличаться от вентиляции в ванной комнате и туалете.

Проектирование вентиляции

Проектирование осуществляется с учетом особенностей внутренней планировки постройки и сообразно необходимым объемам воздухообмена. Также в зависимости от типа загородного поместья и его особенностей естественная вентиляция в доме может быть организована несколькими способами. Возможно, для эффективности коммуникации будет необходима установка дополнительного оборудования. Например, решетка с обратным клапаном для естественной вентиляции, которая предотвратит повтор потока воздуха.

Технологии обустройства естественной вентиляции



Специалисты различают несколько типов конструкции вентиляционной коммуникации. Выбор способа обустройства естественной приточной вытяжной вентиляции зависит от функциональности конкретной комнаты, его объемов и целесообразности. Но следует понимать, что вне зависимости от того, какая технология используется, каждое помещение должно быть обустроено приточным каналом и обратным клапаном для естественной вентиляции.

Аэрация

Это общеобменная естественная вентиляция в доме, в установленных параметрах. Результативной такая коммуникация может быть лишь при определенном расположении сооружения, которое должно быть возведено под углом в 45 или 90 градусов к господствующему направлению ветра на территории. Эффективным результат работы аэрации будет только при регулярном открывании фрамуг, которые должны быть максимально грамотно рассчитаны.

Конвекция

Эта естественная вентиляция в частном доме из сип-панелей применима, когда присутствуют избытки теплого воздуха. Тяжелые наружные массы, поступая во внутрь, вытесняют из него легкие. Естественная вентиляция в жилом доме осуществляется за счет циркуляции воздуха вокруг источника тепла. Технология предполагает обязательный перепад (не менее трех метров) между уровнем забора и выброса воздушных масс. Скорость их перемещения не должна превышать 1 м/с.

Давление ветра

Этот принцип естественной приточной вентиляции в частных домах по энергоэффективной технологии предполагает высокое давление воздуха с наветренной стороны и низкое – с подветренной. При проектировании системы берется в расчет расположение дома. Массы поступают в помещение через каналы естественной вентиляции, расположенные с наветренной стороны и выходят из противоположных. Скорость приточной вентиляции с естественным побуждением зависит от скорости ветра.

Рекуперация тепла

Естественная вытяжная вентиляция вместе с отработанными воздушными массами выводит из помещения и тепло. Потеря ресурса требует его возобновления для комфортного проживания человека. Естественная приточно вытяжная вентиляция рекуперационного типа способна обеспечить возврат тепла до 90%. Для эффективной и надежной работы системы необходим профессиональный расчет естественной вентиляции для каждого конкретного объекта.

Пример расчета естественной вентиляции

Расчет системы естественной вентиляции в частном энергопассивном доме производится согласно установленным нормативам. Для примера возьмем одноэтажный коттедж с жилой площадью в 60 кв.м. Также в доме есть туалет, кухня, ванная комната и кладовка. Высота потолка – 3 метра. Естественная вытяжная вентиляция сооружается из бетонных блоков.

Приток воздушных масс, согласно нормативам, должен составлять 180 куб.м/час. Вытяжка из помещений с воздухоотводами (кухня, ванная и туалет) – 140 куб.м/час и в кладовке 0,2 куб.м/час. Так, требуемый вывод воздушных масс должен составлять 142, 7 куб.м/час. Одноэтажный коттедж имеет чердак, поэтому высота канала будет составлять 4 метра. Далее нужно руководствоваться таблицей.

Высота канала (м)	Температура воздуха в помещении
	t=32°с (м³/час)	t=25°с (м³/час)	t=20°с (м³/час)	t=16°с (м³/час)
2	54,03	43,56	34,17	24,16
4	72,67	58,59	45,96	32,50
6	85,09	68,56	53,79	38,03
8	94,18	75,93	59,57	42,12
10	101,32	81,69	64,08	45,31

При температуре в 20 градусов и согласно значениям в таблице производительность 1 воздуховода естественной вытяжной вентиляции составляет 45,96 куб.м/час. Так получается, что схема естественной вентиляции должна быть обустроена четырьмя каналами. Это упрощенный пример на тот случай, если вы хотите соорудить естественную вентиляцию в частном доме своими руками. Гарантий в этом случае не существует.

Если же вы хотите, чтобы система работала эффективно, лучше доверить проектирование схемы и расчет естественной вентиляции в частном доме профильным инженерам. Кроме этого, необходимо понимать, что производительность системы снижается или увеличивается выбором места и конструкции таких элементов, как клапан обратный вентиляционный или вентиляционная решетка для естественной вентиляции.

Выбор технологии вентилирования, экономическая целесообразность

Если вы задались вопросом, какую систему воздухообмена выбрать, стоит произвести несложные экономические расчеты. Стоимость коммуникации складывается из двух значений – цена возведения и цена эксплуатации. Выбрав традиционную конструкцию, вы затратите меньше денежных средств в процессе строительства. Но уже с первого дня использования вы столкнетесь с эксплуатационными расходами, поскольку потери тепла потребуют дополнительного расхода ресурсов (дров, угля, электроэнергии, бензина или дизеля).

Практика показывает, что вентиляция с рекуперацией – это наиболее экономически выгодная и технологически целесообразная технология вентиляционной системы. Например, если вы отапливаете коттедж с помощью электричества, то при установке традиционной системы воздухообмена, вы будете расходовать от 6 до 10 кВт/час, в то время как вентилирование с рекуперацией снизит расход до 1-2 кВт/час. Согласитесь, что показатели значительные.

Правильная вентиляция в частном доме

Правильная вентиляция в частном доме

Правильно организованная система вентиляции требует любого помещения — как городской квартиры, так и загородного коттеджа. Постоянное изменение всего объема воздуха жизненно важно для поддержания оптимального микроклимата. Неизменна физиологическая особенность процессов дыхания: при недостаточной вентиляции выдыхаемый углекислый газ накапливается ежесекундно, превышение его допустимой концентрации способствует разрастанию плесени и патогенных грибов, а также отрицательно сказывается на работе органов дыхания и кроветворения.Как следствие — упадок сил, раздражительность, общее ослабление организма. Вентиляцию в частном доме (впрочем, как и в городской квартире) следует устраивать по заранее разработанному проекту, в соответствии с действующими стандартами и исходя из расчетов воздухообмена. Эффективная вентиляция в загородном доме может быть организована несколькими способами, различным конструктивно.

Содержание

• Углубляемся в процесс воздухообмена
• Естественная вентиляция в современном загородном доме
• Механическая вентиляция

Углубляемся в процесс воздухообмена

В зависимости от способа организации воздухообмена, естественный Различают ИВЛ и ИВЛ.В любом случае свежий воздух должен подаваться через жилые помещения, а загрязненный из технических помещений (ванные, санузлы, кухни, кладовые) — удаляться. Какая бы система вентиляции ни использовалась, во внутренней основной стене помещения обязательно устраивать вентиляционные каналы, чтобы избежать возможного промерзания воздуховода и, как следствие, «опрокидывания» воздушного потока (движения в обратном направлении). ), если воздуховод установлен в наружной стене. Из наиболее загрязненных участков дома отработанный воздух выводится через вентиляционные каналы.

Схема правильно организованного воздухообмена в частном доме должна быть примерно такой

Естественная вентиляция в современном загородном доме

Естественная вентиляция в частном доме осуществляется за счет разницы в плотности воздушных потоков в помещении и на открытом воздухе. Приток и удаление воздуха могут осуществляться как организованно, так и неорганизованно. С давних времен вентиляция в деревянном доме осуществлялась неорганизованно: воздухообмен даже при закрытых окнах осуществлялся путем проникновения и удаления воздуха через небольшие щели в стенах, а также возле оконных и дверных проемов.При этом говорить о сохранении тепла, как вы понимаете, не приходится.

Современная система вентиляции частного дома имеет свои особенности, поскольку в строительстве используются новые энергосберегающие, но в то же время паронепроницаемые конструкции и материалы. Утепление стен специальными теплоизоляционными материалами, установка герметичных пластиковых окон решает проблему сквозняков, но вместе с тем возникает новая проблема — недостаточный приток воздуха и, как следствие, значительное ухудшение микроклимата со всеми вытекающими. вышеперечисленные последствия.Проветривание дома может быть более эффективным. Организовать приток воздуха в помещение, в котором установлены герметичные стеклопакеты и плотно прилегающие к дверной коробке входные и межкомнатные двери, можно путем обязательной установки в окнах клапанов приточного воздуха и оснащения дверей специальными передаточные решетки для обеспечения воздухообмена.

Приточный клапан оконный необходим для организации притока воздуха в помещениях с пластиковыми окнами

Это решает проблему отсутствия воздушной и звукоизоляции (речь идет об оконных и дверных клапанах, препятствующих проникновению шума, но пропускающих воздух пройти).Отвод воздуха при организации естественной вентиляции в современном доме осуществляется через оборудованные вытяжки в кладовых, в ванной и на кухне. Система естественной вентиляции энергонезависима. В случае отключения электроэнергии он работает без помех, однако его работа во многом зависит от климатических и погодных условий.

Механическая вентиляция

Вентиляционное устройство в частном доме может быть выполнено с механическим принуждением воздухообмена (это метод называется ИВЛ).За счет использования приточных устройств с вентиляторами, фильтрами и глушителями свежий воздух забирается, а его вывод может осуществляться как естественным путем, так и с помощью электрических вытяжных устройств.

Устройство механической вентиляции с различными вентиляционными отверстиями

При механической вентиляции в помещении создается избыточное давление, стимулирующее выход загрязненного воздуха через вентиляционные каналы наружу. Правильно устроенная приточная вентиляция в частном доме дает возможность изменять параметры воздушного потока в соответствии с потребностями, ведь помимо приточно-вытяжной, попутно можно проводить обогрев, охлаждение, очистку или ионизацию воздуха.

Эффективную вентиляцию в каркасном доме можно организовать только за счет применения механической приточной системы, в связи с отсутствием собственной теплоемкости у стен. При проветривании такого дома летом помещение очень быстро нагревается, зимой быстро остывает. Поэтому необходимо охлаждать поступающий воздух летом и нагревать его зимой, чтобы поддерживать в доме оптимальную температуру.

Принципиальная схема приточной вентиляционной установки, обеспечивающей обогрев и фильтрацию воздуха

Принудительное удаление загрязненного воздуха стимулирует приток свежего: создается разрежение, которое помогает втягивать свежий воздух через окна или воздухозаборники.Этот способ применяется при недостаточной естественной тяге летом, когда разница температур на улице и в помещении незначительна.

Часто комбинация вышеперечисленных методов используется для рационального использования энергоресурсов и обеспечения надлежащей эффективности вентиляции как зимой, так и летом. Современные приточно-вытяжные устройства могут быть, по сути, энергосберегающими технологиями, поскольку они позволяют осуществлять воздухообмен с одновременной рекуперацией.

Схема работы приточно-вытяжной системы вентиляции с использованием энергии удаляемого теплого воздуха из помещения для обогрева приточного холодного воздуха зимой.

Как видите, вентиляция загородного дома — оборудованного своими руками или приглашенными специалистами, должна быть продумана, исходя из понимания сути процессов воздухообмена с учетом климатических особенностей региона. и свойства материалов, используемых в строительстве.

Как ориентироваться в решениях по вентиляции | Fantech

Выбор подходящей системы вентиляции для вашего конкретного применения становится все более сложной задачей.Исторически сложилось так, что в негерметичных домах было достаточно естественной вентиляции, поэтому метод механической вентиляции всего дома не всегда был необходим. Но по мере того, как строительные нормы и правила переходят в сторону герметичного строительства, потребность в надлежащих системах вентиляции становится сильнее, чем когда-либо.

Pros имеют несколько вариантов, доступных при выборе системы механической вентиляции для установки:

Типы методов вентиляции

Только вытяжные системы

Только вытяжная система — это система, которая соответствует требованиям здания код.Этот подход с «минимальным соответствием нормам» использует вентиляторы для выпуска воздуха из помещения с установленной нормой CFM, но ничего не делает для восполнения потерянного воздуха. Из-за этого нефильтрованный наружный воздух для макияжа втягивается в дом через трещины и протечки.

Системы только приточной вентиляции

В отличие от систем только вытяжки, системы только приточной вентиляции обеспечивают приток наружного воздуха в дом. Затем воздух в помещении покидает дом через вытяжные вентиляционные каналы. Хотя этот метод работает в умеренном климате, например в Калифорнии, он не подходит для регионов с более холодным климатом, поскольку поступающий воздух не является умеренным.Кроме того, эти системы вентиляции особенно сложно создать в герметичных домах.

Сбалансированные системы

Сбалансированные системы вентиляции предлагают комбинацию вытяжных и приточных методов для создания (как уместно названо) баланс при надавливании воздуха в доме. HRV (вентиляторы с рекуперацией тепла) и ERV (вентиляторы с рекуперацией энергии) втягивают наружный воздух в дом с той же скоростью, с какой удаляется отработанный воздух.Он будет поддерживать сбалансированное давление в доме, а также смягчать поступающий в дом наружный воздух.

Почему установка правильной системы вентиляции имеет значение

Многие строители выбирают вытяжные системы или системы только приточной вентиляции, поскольку они являются наиболее экономически выгодными вариантами, соответствующими строительным нормам и правилам. Но у этих систем вентиляции есть ряд серьезных недостатков, в том числе низкая энергоэффективность, шумная работа и плохое качество воздуха.

Проблема в том, что производственные домостроители и другие не обращают внимания на эти проблемы, потому что они непосредственно не испытывают этих последствий.Но на самом деле выбор соблюдения минимального кода может иметь негативные последствия для долгосрочного успеха в бизнесе.

Создание репутации в области качества и безопасности

Все чаще домовладельцы ищут дома, построенные для безопасного и здорового образа жизни. Фактически, исследователей из Гарвардского университета обнаружили, что 69% домовладельцев считают качество воздуха в помещении своей главной заботой о здоровье дома. Поскольку 90% нашего времени мы проводим в помещении , это серьезная проблема.

Когда строители делают еще один шаг вперед со своими системами вентиляции, они выделяют свои дома для покупателей более высоким качеством и здоровьем. Домовладельцы готовы платить надбавок за энергоэффективные и здоровые дома. Установка сбалансированных систем вентиляции вместо решений с минимальным кодом может помочь строителям заработать прочную репутацию среди покупателей, готовых платить цену.

Как выбрать систему вентиляции для вашего конкретного применения

Перед тем, как выбрать тип системы вентиляции, необходимо учесть ряд важных факторов.Прежде чем выбирать систему, примите во внимание:

Климат

Какая средняя влажность в вашем регионе? Ответ поможет определить, подходит ли ERV или HRV для вашего приложения.

ERV были первоначально разработаны для таких регионов, как Глубокий Юг, где воздух теплый и влажный. Эти устройства для подачи свежего воздуха помогают предотвратить попадание влаги в дом, используя основные технологии для удаления влаги из воздуха. HRV, с другой стороны, лучше подходят для более холодного климата, потому что используют разумную рекуперацию для нагрева наружного воздуха для повышения комфорта внутри дома.

Стоимость

Покупатели редко хотят слышать, что домашняя система вентиляции будет стоить им несколько тысяч долларов дополнительно. Если затраты — это область, в которой ваши покупатели не хотят сдвигаться с места, системы вытяжки или только поставки могут помочь сэкономить немного долларов.

Хотя сбалансированная система, использующая приточный воздух, может стоить дороже, это также самый эффективный метод улучшения качества воздуха в помещении и общего состояния здоровья в доме. Для покупателей, готовых платить стоимость, и для строителей, стремящихся обеспечить лучшие стандарты, установка HRV или ERV является самым надежным решением.

---

Подпишитесь на информационный бюллетень Fantech

Хотите получить больше информации о качестве воздуха в помещении от Fantech? Подпишитесь на информационный бюллетень Fantech , чтобы получать последние тенденции в области качества воздуха в помещении и обновления продуктов на свой почтовый ящик.

Вентиляция частного дома своими руками

Строительство собственного дома всегда сопровождается многочисленными хлопотами и заботами. Ведь перед тем, как приступить к «строительству века», нужно четко представить, что вы хотите получить в результате, иначе вполне мог выйти гусак легкомысленной свиньи.Поэтому проект дома следует подбирать с учетом всех деталей и, самое главное, комфорта будущего дома для вас. Кстати, о комфорте — вы когда-нибудь задумывались о внутренних системах своего дома? Их нужно внести в проект до начала строительных работ, если вы хотите, чтобы все делалось на совесть. Перестройка, внесение каких-либо изменений в уже построенное здание обойдется гораздо дороже, и не факт, что все «ляжет» как надо.Вот, скажем, устройство вентиляции в частном доме следует продумать еще на этапе подготовки, и только в этом случае вы будете дышать действительно чистым воздухом в своем новом доме.

1. Вентиляция в частном доме — варианты
2. Условия выбора системы вентиляции частного дома

• Естественная вентиляция
• Вентиляция смешанного типа
• Принудительная вентиляция

3. Преимущества естественной вентиляции в частном доме
4. Можно ли сделать вентиляцию частного дома своими руками?

Вентиляция в частном доме — варианты

А что предлагается в качестве системы обновления воздуха для нашего жилья? Вариантов всего три:

• естественная вентиляция
• приточная (приточная) вентиляция
• вентиляция смешанного типа (чаще всего естественная с принудительной вытяжкой)

И каждый из вариантов имеет свои преимущества.Подумайте, если у вас есть частный дом в месте с красивым чистым воздухом, то монтировать в нем принудительную вентиляцию, в функции которой, помимо прочего, входит очистка поступающей, будет просто преступно (и, кстати, крайне невыгодно). воздушная смесь. Зачем фильтровать чистый ароматный воздух и получать стерильную безвкусную атмосферу? Однако в тех случаях, когда ваш дом окружен загрязненными различными вредными и неприятными примесями, необходимо удалить весь ненужный воздух из поступающего в дом воздуха, потому что никто не хочет вдыхать промышленные отходы или выхлопные газы.Но как правильно определить, когда какая вентиляция лучше всего подходит?

Условия выбора системы вентиляции частного дома

Любой из нас хочет меньше вкладывать, но получать высшую оценку. Поэтому важно с самого начала определить все факторы, которые мешают или способствуют такому результату. И чтобы выбрать наиболее оптимальную систему вентиляции, нужно учесть следующие составляющие (это самый минимальный вариант):

• чистота окружающей атмосферы
• материал, из которого будет возведено здание

Конечно, еще одним немаловажным фактором всегда является наличие нужной суммы.И все же в наш небольшой список это соображение не попало по простейшей причине — выбор вентиляции в частном доме не должен иметь решающего значения, поскольку экономия в этом случае может тогда очень сильно повлиять на ваше собственное удобство.

Но перейдем к более подробному описанию различных вариантов вентиляции в зависимости от уже описанных факторов. А чтобы еще немного представить себе системы вентиляции в частном доме — фотоколлекция.

Естественная вентиляция

Естественная вентиляция наиболее оптимальна при наличии двух обязательных условий:

• действительно чистый наружный воздух
• следующих строительных материалов для дома:
  • дерево (дома из бревна или бруса)
  • саман (или самый легкий саман)
  • кирпич
  • газовый блок
  • пеноблок
  • шлакоблок
  • Блок керамзитовый
  • керамический эффективный блок
  • монолитный керамзитобетон

Смешанная вентиляция

Вытяжная вентиляция в частном доме (как дополнение к естественной) устанавливается только в случае реальной необходимости, когда обычная вытяжка просто не справляется со своим назначением, несмотря на наличие нормальной тяги в воздуховодах.Причем установка таких механических устройств осуществляется только в местах с наиболее загрязненным воздухом: кухня, сантехника и рабочие (котельная или генераторная), влияющие на атмосферу всего дома.

Принудительная вентиляция

Принудительная приточно-вытяжная вентиляция с дополнительной фильтрацией входящего воздуха должна быть организована в одном из двух случаев:

• Если наружный воздух нуждается в дополнительной очистке, чтобы избавиться от вредных примесей или просто неприятных запахов
• , если ваш дом построен из:
  • 3D панели
  • пенополистиролбетон
  • СИП панели
  • сэндвич-панели
  • вакуумные панели
  • Панели МДМ
  • SOTA панели
  • , а если это каркасный дом по канадской технологии, то изод или термодом

Определив эти параметры, вы можете сделать вентиляцию в частном доме наиболее подходящей.

Преимущества естественной вентиляции в частном доме

Несмотря на то, что в последнее время многие отдают предпочтение различным техническим устройствам (например, вентиляция в частном доме), естественная вентиляция имеет свои преимущества. И в тех случаях, когда это уместно, лучше воспользоваться этим методом. Так в чем же преимущество такого типа вентиляции? А их много.

• затраты на установку вентиляции в частном доме снижаются на порядок
• при правильной схеме вентиляции в частном доме вы сможете регулировать теплообмен всего пространства и даже обогревать помещения, в которых не установлены отопительные приборы — коридоры, лестницы, пролеты и т. Д.
• чистейший, наполненный свежестью и натуральными ароматами, воздух наполняет комнаты там, где он больше всего нужен — спальни, кабинеты, гостиные, то есть гостиные
• Во всех значимых помещениях дома поддерживается оптимальная влажность

И хотя о преимуществах естественной вентиляции можно говорить долго, основные, самые главные мы перечислили.Однако довольно часто люди хотят узнать больше о процессах, вызывающих такие проявления, и особенно для вас: естественная вентиляция в частном доме — это видео-урок.

Можно ли сделать вентиляцию частного дома своими руками?

Вопрос экономии при строительстве и обустройстве собственного дома иногда становится достаточно острым, и тогда многие владельцы начинают задумываться о том, чтобы выполнить всю или часть работы самостоятельно. И это неудивительно, потому что многие верят и в целом поступают правильно, что горшки, очевидно, сжигают не боги, а даже мы сами.Однако, прежде чем бросаться грудью на амбразуру, следует четко определить, достаточно ли у вас знаний и навыков для достаточно сложных случаев.

Вернемся к вентиляции — сделать самому — не проблема. Монтаж вентиляции в частном доме не так уж и сложен. И все же, кому такая установка станет первым опытом подобного рода, стоит хотя бы проконсультироваться со специалистами. Да, вы сами прекрасно понимаете, что даже блестящий мастер должен сначала изучить кейс, а уже потом начинать его брать.

Поэтому начнем с главного — сделаем расчет вентиляции в частном доме. Важнейшими факторами при таких расчетах должно быть количество людей, постоянно находящихся в здании, и количество воздуха в комнатах. Более того, следует также учитывать все достижения цивилизации, которые забирают кислород из воздуха и отравляют его какими-либо выделениями (как вы уже поняли, речь идет о различных технических устройствах, призванных облегчить повседневную жизнь в наших домах), так как а также сколько места потребуется для частого воздухообмена.Кстати, не забудьте сразу спланировать и нагреть (или охладить) поступающий свежий воздух. Конечно, перелопатив кучу литературы, вы можете рассчитать все самостоятельно, и даже есть вероятность, что результат ваших усилий будет абсолютно верным и подходящим для вашей реальной ситуации. Но стоит ли тратить столько времени и сил на операцию, которую профессионал сделает быстро и с гарантированным результатом ?!

Какой вариант расчета воздухообмена вы выбрали — не так важно.Главное, чтобы все было просчитано, и теперь нужно посмотреть проекты вентиляции в частном доме и выбрать наиболее благоприятный для своего жилища. И в этом случае лучше обратиться к специалисту, который знает, как облегчить работу и, тем не менее, получить исправную систему вентиляции. Кроме того, опытный мастер сможет подсказать, где купить качественные материалы по доступной цене, и в каком количестве они понадобятся для монтажа. Но заняться монтажом вентиляционных труб хозяйственных людей вполне можно самостоятельно, не привлекая наемных рабочих.Вот как выглядит эта установка — видео от специалиста на все руки:

Ну а алгоритм действий простой — главное определить тип вентиляции, которую нужно установить, и даже установка ее — ничего, это повседневность . Так что начни думать, а потом делай. Свежий воздух в ваш дом!

В частном доме нужен беспроводной телефон. Беспроводной телефон Panasonic можно приобрести в интернет-магазине СотМаркет. Большой выбор, приемлемые цены, грамотные консультанты.

5 вентиляционных решений, использующих преимущества ночи

Нет ничего нового или новаторского в том, чтобы ориентировать здания таким образом, чтобы они извлекали выгоду из сезонных колебаний траектории солнца и ветров, но правильное решение может дать много преимуществ для дома и его жителей.

Пассивные меры по обогреву и охлаждению могут сыграть важную роль в повышении энергоэффективности дома за счет уменьшения или даже устранения необходимости во вспомогательном обогреве и охлаждении.

Руководство YourHome, руководство по экологически устойчивым домам, выпущенное правительством Австралии, отмечает, что из-за потепления климата акцент на пассивное солнечное охлаждение, а не на отопление, стал более актуальным.

Одним из методов проектирования пассивного охлаждения, который обычно используется в частных, общественных и коммерческих помещениях для поддержания комфортного климата в помещении, является ночная продувка — отвод тепла из здания путем подачи прохладного ночного воздуха без использования активного охлаждения и вентиляции HVAC.Обычно для этого оставляют окна и проемы закрытыми днем ​​и открывают их на ночь, чтобы выпустить теплый воздух из здания.

Изображение: Autodesk

Ночная продувка, или промывка, особенно хороша для лета, когда дневные температуры настолько высоки, что поступление в здание некондиционного воздуха не может его охладить. Он работает с помощью вытяжной вентиляции (идея о том, что горячий воздух поднимается вверх, а холодный опускается из-за разницы давлений) и ветровой вентиляции (втягивание воздуха в здание и через него), поэтому ночной воздух и ветерок охлаждают тепловую массу здания.

Тем не менее, успех ночной продувки зависит от ряда условий, таких как обеспечение того, чтобы внутри здания были большие площади открытой внутренней тепловой массы (холод хранится в тепловой массе), а также правильный климат с колебаниями температуры между днем ​​и днем. ночь.

Вот пять вентиляционных устройств, доступных в Австралии, которые впускают прохладный ночной воздух:

вентиляторы ecopower от CSR Edmonds

Компания ecopower, претендующая на звание первого в мире настоящего гибридного вентилятора, который работает в любых условиях, даже при отсутствии ветра, сочетает в себе немецкую технологию электронного коммутации (ЕС) и конструкцию вентилятора Hurricane Эдмондса.

Двигатель установлен в конфигурации с прямым приводом, при этом система подшипников двигателя становится подшипником для турбины. Это означает, что вентилятор может приводиться в движение только ветром или одновременно ветром и электроэнергией.

Отсутствие вентилятора и двигателя в сборе также приводит к увеличению расхода примерно на 40% в ветровом режиме.

Коммерческий продукт можно контролировать с помощью цифровых показателей, таких как температура, время, скорость ветра, влажность или концентрация газа, и генерирует низкий уровень шума.Каждый вентилятор весит менее 19 кг и использует однофазное питание, поэтому не требуется значительных электрических переделок или электропитания.

Nature’s Fan Pearl Вертикальное окно с двойным остеклением от Jewel Windows

Nature’s Fan Pearl — это вертикально работающее окно, через которое прохладный воздух естественным образом поступает в дом внизу, а теплый воздух выходит сверху. Два стекла скользят друг мимо друга одновременно и легко, обеспечивая непрерывный обзор.

Изображения: Jewel Windows

Вертикальное окно термически усилено Т-образной створкой створки из жесткого ПВХ, которая снижает передачу внешнего тепла летом и сохраняет тепло зимой. Считается, что окна Pearl превосходят навесы или традиционные раздвижные окна в обеспечении естественной циркуляции воздуха для бризов — тесты с контролем температуры показали, что при полном раскрытии окна Pearl температура в комнате в среднем на пять градусов ниже.

Хотя у некоторых оконных систем с ночной продувкой есть проблемы с безопасностью, этот продукт позиционируется как защитный барьер. Т-образная секция Pearl скрывает пару кевларовых шнуров, не позволяя их разрезать за окном, так как скрывает шкивы из нержавеющей стали.

Система вентиляции здорового дома из HRV

Система вентиляции HRV использует свежий ночной воздух, который фильтруется через электростатически заряженный фильтр с глубокими складками и затем циркулирует по всему дому с закрытыми или открытыми окнами.Этот воздух, свободный от аллергенов, пыльцы, пыли, транспортных средств и токсичных газов, создает более прохладную внутреннюю среду и снижает нагрузку на кондиционер, необходимую на следующий день.

Система также может использоваться для пассивного отопления. Панели SolaMate, которые устанавливаются на крышах, обращенных к солнцу, поглощают свет и энергию, нагревая воздух, поступающий в дом. Сопутствующий интеллектуальный контроллер определяет, когда его включать и выключать автоматически, позволяя пассажирам наслаждаться быстрым нагревом и охлаждением.

Система вентиляции здорового дома одобрена программой Sensitive Choice Национального совета по астме.

Изображения: Coldflow

Altair Powerlouvre ™ Windows и блок управления Powerlouvre Apptivate® от Breezway

Открывать окна вручную каждую ночь может быть утомительной задачей, но это нововведение Breezway — верный способ развеять споры о том, кто «дежурит у окна». Окна Altair Powerlouvre предназначены для электронного управления перекрестной вентиляцией и естественным потоком воздуха, а в полностью открытом состоянии обеспечивают до 90% естественной вентиляции без необходимости в системах искусственного охлаждения.

Изображения являются собственностью группы компаний Breezway.

Доступные высотой до 2,7 метра, они могут использоваться в различных областях, например, в труднодоступных местах или в качестве окон от пола до потолка. Дополнительный блок управления Powerlouvre Apptivate и приложение позволяют управлять окнами с помощью сенсорной настенной панели или удаленно с помощью совместимых смартфонов и планшетов.

Автоматическая работа в ответ на встроенный датчик температуры или определенное время означает, что окна могут открываться ночью для ночной продувки и закрываться при достижении комфортной температуры в помещении.Они могут быть открыты или закрыты полностью или установлены в точное промежуточное положение.

Smartbreeze от компании Smart Roof Australia

Эта система вентиляции, разработанная для австралийских условий, использует нагретый солнцем воздух для обогрева домов в холодный день и помогает охлаждать, перенаправляя лучистый горячий воздух с крыш, который может накапливаться в теплый день и увеличивать тепловую нагрузку в доме.

«Очистка» происходит как днем, так и ночью.Днем солнечная панель мощностью 30 Вт используется для питания вентиляторов, чтобы отводить горячий воздух из пространства под крышей, заменяя его более холодным окружающим воздухом снаружи.

Ночью заслонка smartbreeze открывается, позволяя фильтровать более холодный воздух и дуть в дом, когда на улице он прохладнее, чем внутри. Постоянное движение горячего воздуха из дома на крышу перед продувкой создает эффект теплового дымохода, обеспечивая круглосуточную естественную вентиляцию в жаркие дни.

Smartbreeze разработан для металлических и черепичных крыш как новых, так и существующих зданий, а также подходит для скатных или плоских крыш.Он также может быть подключен к существующим системам отопления и охлаждения с интерфейсом для обеспечения экологически чистой энергии в качестве приоритета.

Изображения: Smartbreeze и TESC

Вентиляция конюшни

Несмотря на то, что у любителей лошадей есть широкий спектр дисциплин, пород и интересов верховой езды, все согласны с тем, что хорошее качество воздуха в конюшне их лошади очень важно. Ветеринары и профессиональные хендлеры рекомендуют лошадям в стойлах хорошую вентиляцию для поддержания здоровья органов дыхания.Мы знаем, что конюшня должна пахнуть свежим кормом и чистыми лошадьми, а не навозом или аммиаком. Тем не менее, отсутствие надлежащей вентиляции — самая распространенная ошибка, которую допускают при строительстве современных конюшен и управлении ими. Почему такая универсально согласованная функция может быть упущена из виду в стабильном дизайне? Ставим ли мы человеческие потребности выше комфорта лошади? Неужели проектировщики и владельцы зданий потеряли представление о характеристиках хорошо вентилируемой конюшни? Наблюдается тенденция к жилищному строительству в конюшнях.Когда дело доходит до дизайна жилья, лошади считаются домашним скотом, несмотря на то, что они являются нашими товарищами и домашними животными. В этой публикации описаны проверенные методы вентиляции, которые успешно применялись для поддержания хорошего качества воздуха в конюшнях. Хотя упор делается на конюшни с стойлами с боксами по обе стороны от центрального прохода, эти принципы одинаково эффективны и в том случае, если недостаточная вентиляция является наиболее распространенной ошибкой в ​​современных конюшнях. поддержание хорошего качества воздуха в других стабильных помещениях, а также в навесах для обкатки или крытых манежах для верховой езды.

Что такое вентиляция?

Цель вентиляции — обеспечить лошадь свежим воздухом. Вентиляция достигается путем простого обеспечения достаточного количества отверстий в здании, чтобы свежий воздух мог поступать, а застоявшийся воздух выходить. Есть способы обеспечить каждой лошади конюшни постоянный доступ к свежему воздуху. В конюшне будут «дыры» для доступа воздуха; его нельзя построить плотно, как термос, как в нашем собственном доме. По сравнению с нашими домами, в воздух в конюшнях добавляется гораздо больше влаги, запаха, плесени и пыли, не говоря уже о навозе, который откладывается внутри помещения.Вентиляция необходима для отвода тепла от конюшни в жаркую погоду. Благоприятно, чтобы над лошадью дул прохладный ветерок, который более удобен, чем горячий, неподвижный воздух. В теплую погоду двери и окна конюшни обычно открываются, чтобы воздух проходил через конюшню. В холодную погоду в конюшне часто закрывают окна и двери, чтобы лошадь не дул ледяной зимний ветер. Зимой цель вентиляции меняется с отвода тепла на контроль влажности, запаха и аммиака, которые накапливаются в более закрытой среде конюшни.Влага возникает из-за дыхания лошади и других устойчивых действий, таких как купание лошадей и уборка помещений. Из-за накопления влаги повышается риск конденсации, сильного запаха, выделения большего количества аммиака и жизнеспособности патогенов, что способствует респираторным инфекциям.

Вентиляция предназначена для подачи свежего воздуха к лошади.

Вентиляция включает два простых процесса (рис. 1). Один из них — «воздухообмен», когда застоявшийся воздух заменяется свежим воздухом, а второй — «распределение воздуха», когда свежий воздух доступен по всему конюшне.Правильная вентиляция обеспечивает и то, и другое; одно без другого не является адекватной вентиляцией. Например, недостаточно впускать свежий воздух в конюшню через открытую дверь в одном конце здания, если этот свежий воздух не распространяется по стойлам для лошадей. Также недостаточна надлежащая вентиляция, если в плотно закрытом хлеву используются внутренние циркуляционные вентиляторы для перемещения застоявшегося воздуха по помещению.

Рис. 1. Воздухообмен и распределение воздуха — это два процесса вентиляции.

Общие вопросы по вентиляции

Что такое комфортные условия?

Самый комфортный диапазон температур для лошади составляет от 45 до 75 ^o F. Самая комфортная температура для человека находится на верхнем уровне зоны комфорта лошади. Ясно, что лошади очень хорошо переносят холод и приспосабливаются к леденящим ветрам, когда находятся на улице. В условиях холодной погоды лошади с длинной шерстью и адекватным питанием могут выдерживать температуры ниже 0 ^o F. Даже выставочные лошади с короткой шерстью могут содержаться в холодном, но сухом помещении при условии наличия одеял и капюшонов. .В стойле с боксом лошади могут свободно уходить из неудобных условий.

Как будет выглядеть хорошо вентилируемый конюшня?

Стабильная среда зимой почти такая же холодная, как и на улице, но комфортно сухая, без конденсата, капающего с конструкции. Холодные и влажные условия неудобны как для лошади, так и для человека, и в стойле становится душно и сыро. При первом входе в конюшню сделайте объективную оценку качества воздуха, прежде чем вы приспособитесь к этим условиям.В жаркую погоду стабильная температура будет в пределах нескольких градусов на открытом воздухе и более комфортной из-за затенения от солнца.

Зимой в конюшнях следует поддерживать температуру не более чем на 5–10 ° F выше температуры наружного воздуха. Это правило помогает обеспечить условия свежего воздуха, но также означает, что в условиях северного климата внутри конюшен будет происходить замерзание. Это ошибка руководства в отношении качества воздуха и здоровья ваших лошадей — плотно закрывать конюшню только для того, чтобы поддерживать условия выше нуля в холодную погоду.Если на внутренних поверхностях образовался конденсат, значит, стойло слишком закрыто для нормальной вентиляции.

Владельцам лошадей часто требуются теплые, стабильные условия для комфорта во время ухода за лошадьми. Вместо того, чтобы нагревать весь конюшню или отключать вентиляцию, чтобы удерживать тепло тела лошади, обеспечьте отапливаемую зону для ухода и закрепления. Если условия замерзания недопустимы, тогда потребуется дополнительное тепло в уязвимых местах, таких как туалетная комната или зоны мытья и ухода. Доступны морозостойкие самодренирующиеся гидранты (Рисунок 2) и морозостойкие автоматические поилки.Водопроводные трубы в хлеву необходимо проложить на ту же глубину, что и водопроводные трубы в хлеву.

Рис. 2. Детали конструкции для условий замерзания, такие как самодренирующийся гидрант, потребуются в большинстве конюшен.

А шашки?

Тяга возникает, когда на лошадь дует холодный воздух. Теплый воздух, обдуваемый лошадью, — это не сквозняк. Поскольку лошади переносят более холодные условия, чем люди, то, что мы считаем сквозняком, не обязательно доставляет лошади дискомфорт.Обязательно различайте холодную температуру и сквозняк. Главный принцип вентиляции заключается в том, что даже очень холодный свежий воздух может поступать в стойло для лошадей, поэтому при смешивании и умерении со стабильным воздухом он больше не имеет скорости и холода, присущих сквозняку.

Как насчет распределения воздуха в конюшне?

Открытый беспрепятственный интерьер помогает перемещать воздух по конюшне. Обеспечьте циркуляцию воздуха между отверстиями в стойле, где свежий воздух входит и выходит застоявшийся воздух. Свежий воздух поступает в стойла для лошадей, где он собирает влагу, тепло, пыль и аммиак и может выйти через другое отверстие.Душные конюшни и плохое качество воздуха в них являются результатом ограниченного воздухообмена и / или препятствий для поступления свежего воздуха туда, где остановились лошади.

Открытый, ничем не загороженный интерьер обеспечивает свежим воздухом для лошадей и обеспечивает выход для затхлого воздуха.

Зайдите в стойло для лошадей, чтобы определить качество воздуха в стойле. Влага, запах и аммиак образуются в основном в стойлах, где свежий воздух необходим для дыхания лошади и разбавления загрязнителей воздуха.Поскольку большая часть пыли и аммиака находится рядом с подстилкой и навозом, проверяйте качество воздуха у пола, а также на высоте головы лошади. Качество воздуха на уровне пола особенно важно для жеребят или когда лошади едят на уровне земли и проводят время лежа в стойле. Нередко в рабочих проходах конюшни прохладно и хорошо вентилируется, а в стойлах душно.

Какая должна быть вентиляция?

Естественная вентиляция часто выражается в «воздухообменах в час».«Воздухообмен в час (ACH) означает, что весь объем воздуха в стойле заменяется за час. Шесть замен воздуха в час означают полную замену воздуха каждые 10 минут. Обеспечьте от 4 до 8 замен воздуха в час, чтобы уменьшить загрязнение спорами плесени, минимизация конденсации и уменьшение накопления влаги, запаха и аммиака. Для сравнения, в современном доме происходит 1/2 воздухообмена в час из-за проникновения через различные трещины, например, вокруг дверей и окон. значительно выше средней скорости воздухообмена в жилых помещениях для поддержания свежего воздуха и хорошего качества воздуха в более сложных стабильных условиях.

Как в конструкции предусмотрена вентиляция?

Рис. 3. В вентиляции конюшни используется архитектура с отверстиями вдоль боковых стенок и гребня для компенсации двух сил, стоящих за естественной вентиляцией: тепловой плавучести и ветра.

Естественная вентиляция используется в конюшнях и манежах для верховой езды. Ветер и тепловая плавучесть (подъем горячего воздуха) являются естественными силами, которые приводят в действие этот тип вентиляции (Рисунок 3). В естественной вентиляции используются отверстия, расположенные вдоль боковой стенки и гребня (пика крыши), для размещения этих сил движения воздуха.(На Рисунке 4 показана строительная терминология, используемая в этой публикации.) Отверстия в боковых стенках более важны, чем отверстия в коньках, если устойчивая конструкция не может вместить оба набора отверстий. Устойчивая система вентиляции будет работать лучше, если предусмотрены как коньковые, так и боковые отверстия. Проем конька позволяет выходить теплому и влажному воздуху, который скапливается у козырька крыши. Открытие гребня также является очень эффективным механизмом для ветрового воздухообмена, поскольку ветер движется быстрее над землей.

Рисунок 4. Терминология здания, используемая для описания конструкции и функций вентиляционной системы.

Зайдите в стойло для лошадей, чтобы определить качество воздуха в стойле.

Ветер является доминирующей силой в естественной вентиляции конюшен. Из-за изменчивости скорости и направления ветра отверстия в стойле часто меняются между входом для свежего воздуха и выходом для затхлого воздуха. Ветер будет выталкивать воздух в конюшню через отверстия на наветренной стороне здания, в то время как воздух вытягивается из конюшни с подветренной или подветренной стороны.Как только скорость ветра превысит 1 милю в час, ветровая вентиляция устранит эффект тепловой плавучести в конюшнях.

Поскольку конюшни обычно не отапливаются, они считаются «холодными» помещениями. Тепловая плавучесть (поднимается горячий воздух) зависит от разницы температур между более теплым внутренним помещением конюшни, где тепло тела лошади будет слегка нагревать окружающую среду, и более прохладными внешними условиями. Поскольку в правильно вентилируемом конюшне разница между внутренними и внешними условиями конюшни составляет менее 10 ° F, большая разница температур не является движущей силой для плавучего движения воздуха.

А как насчет вентиляторов?

Другим основным типом вентиляции является механическая вентиляция, в которой используются вентиляторы, приточные патрубки и элементы управления в конструкции с регулируемым давлением. Механическая вентиляция типична для некоторых типов животноводческих помещений (домашних птиц и свиней), но обычно не требуется в конюшнях. Естественная вентиляция подходит для содержания животных, таких как лошади и крупный рогатый скот, которые устойчивы к широкому диапазону температурных условий. Механическая вентиляция дороже в установке и обслуживании, но позволяет контролировать скорость воздухообмена.В отапливаемых конюшнях можно использовать механическую вентиляцию во время отопительного сезона. Вентилятор (ы) имеет известную производительность в кубических футах в минуту (куб.фут / мин) и обеспечивает равномерную скорость воздухообмена. Минимальные рекомендации для каждой 1000-фунтовой лошади — 25 кубических футов в минуту для контроля влажности в холодную погоду; 100 кубических футов в минуту для отвода тепла в мягкую погоду; или от 200 до 350 кубических футов в минуту в жаркую погоду. Входные отверстия имеют размер 1,7 фута ² /1000 куб. Футов в минуту производительности вентилятора.

Каждая стойла должна иметь прямой доступ к отверстиям для свежего воздуха, которые открыты круглый год.

Циркуляционные вентиляторы могут использоваться в конюшнях для временного облегчения, чтобы разогреть теплые, застоявшиеся участки или обеспечить прохладный ветерок по телу лошади. Эти вентиляторы перемещают воздух уже в конюшне, поэтому они не доставляют лошади больше свежего воздуха. Правильно спроектированная стабильная система вентиляции должна практически исключить необходимость в циркуляционных вентиляторах.

В другом применении механической вентиляции используется вентилятор, нагнетающий воздух в воздуховод для распределения свежего воздуха по той части конюшни, где прямой доступ к наружному воздуху затруднен (рис. 5).Эта система воздуховодов может использоваться при модернизации старых амбаров и особенно эффективна в подземных частях банковских амбаров, где доступ свежего воздуха ограничен. Воздуховоды также могут эффективно распределять дополнительное тепло в коровнике.

Рис. 5. Вид сверху двух систем механической вентиляции с вентилятором и каналом для распределения воздуха.
На верхнем рисунке показан воздуховод для подачи свежего, нагревающего и / или рециркуляционного воздуха. Система вытяжного вентилятора втягивает воздух в стойло через входное отверстие с жалюзи на одной стене и выпускает затхлый воздух на противоположную стену.
Нижняя диаграмма показывает распределение свежего воздуха без рециркуляции. Выходные отверстия с жалюзи обеспечивают выход застоявшегося воздуха.

Рекомендации по обеспечению эффективной естественной вентиляции

Постоянные отверстия

Рис. 6. Лучший способ подавать свежий воздух без сквозняков в каждую стойло для лошадей — это через отверстие в карнизе. На рисунке показан вид в разрезе компонентов стойла и проема карниза. Карниз открыт круглый год с дополнительными большими проемами для теплой погоды, обеспечиваемыми открывающимися окнами и дверями.

Обставьте киоски с открытыми боковыми стенками, которые открыты круглый год. В каждой стойле должен быть прямой доступ к отверстиям для свежего воздуха. Рекомендуется предоставить каждой лошади в стойле не менее 1 квадратного фута отверстия в стойле, чтобы обеспечить вентиляцию даже в самую холодную погоду. Лучшее место для этого постоянного проема — у карниза (там, где боковина встречается с крышей). Часто используется щелевой проем вдоль карниза, который проходит по всей длине конюшни (рис. 6 и 7).

Рис. 7. Перспективный вид вентиляционных отверстий в хлеву в центральном проходе. Входной паз карниза проходит по всей длине боковины. Показанный коньковый вентиляционный канал имеет простое отверстие, позволяющее устоять перед вертикальной стенкой.

Непрерывный щелевой проем на карнизе дает несколько преимуществ. Щелевое отверстие обеспечивает равномерное распределение свежего воздуха по длине и по обеим сторонам стойла, обеспечивая приток свежего воздуха в каждую стойло. Расположение проема у карниза на высоте от 10 до 12 футов над полом позволяет входящему холодному воздуху смешиваться и немного смягчаться стабильным воздухом, прежде чем он достигнет лошади.Впускное отверстие с длинной прорезью желательно в холодную погоду, поскольку воздух поступает в стойло через относительно узкое отверстие в виде тонкой пленки холодного свежего воздуха, а не в виде большой сквозняковой массы воздуха, поступающей через открытое окно или дверь.

Минимальная рекомендация для холодного климата — обеспечить по крайней мере 1 дюйм непрерывного постоянного проема на каждые 10 футов ширины здания. Для стойла шириной 12 футов непрерывная щель шириной 1 дюйм обеспечит постоянное проем в 144 квадратных дюйма или 1 квадратный фут.Одна функциональная и рекомендуемая конструкция, показанная на Рисунке 7, включает от 3 до 4 дюймов постоянного проема у карниза на каждой боковой стенке центрального прохода в стойле (шириной 36 футов). Это немного выше минимальной рекомендации и хорошо работает для обеспечения хорошо вентилируемого помещения в холодную и прохладную погоду, когда другие отверстия в стойле часто остаются закрытыми. Некоторые конюшни имеют большие постоянные проемы, спортивные 13-дюймовые вентиляционные отверстия карниза на 16-дюймовом выступе карниза плюс 6-дюймовый проем на коньке.Эти форточки открыты круглый год.

В других конюшнях проем карниза оборудован откидной панелью, чтобы проем можно было частично закрыть в экстремально холодную погоду (Рисунок 8). Все лето он открывается на полные 6 дюймов, а зимой сокращается до 2-дюймового паза за счет раскачивания доски размером 1 x 4 над частью отверстия. Не закрывайте более 75 процентов проема карниза и делайте это только в суровую погоду. В стойлах для жеребят в умеренном климате можно установить прорезь длиной 2 на 7 футов на высоте около 20 дюймов над полом, чтобы гарантировать свежий воздух на уровне жеребят.Это хорошее начало для жеребенка.

Рисунок 8. Варианты входных отверстий карниза

Сезонные открытия

Рисунок 9. Конструктивные особенности естественной вентиляции включают высокие и низкие проемы, некоторые из которых открыты круглый год. Большие отверстия обеспечивают движение воздуха в жаркую погоду.

В дополнение к постоянным отверстиям для холодной погоды, еще один набор больших отверстий позволяет прохладному бризу проникать в конюшню в теплую погоду (рис. 9).Конюшни с внутренними центральными проходами имеют большие двери в торцах, которые открываются для этой функции. Когда лошади содержатся в помещении в теплую погоду, позвольте бризу проникать в стойло с окнами или дверями, которые открываются из стойла наружу (Рисунок 10). Обеспечьте проемы, эквивалентные по крайней мере 5-10 процентам площади пола в каждой стойле. Для бокс-стойла размером 12 футов на 12 футов достаточным количеством отверстий будет открытое окно размером 3 x 2 1/2 фута для открытия 5 процентов или открытое окно 4 x 3 1/2 фута (или верхняя часть голландской двери) для 10 процентов. открытие.

Рисунок 10. Варианты наружных дверей стойла для обеспечения вентиляционных отверстий в теплую погоду

Отверстия для вентиляции конюшен

Рисунок 11. Рекомендуемые коньковые и карнизные проемы для стойл центрального прохода с стойлами с обеих сторон

Рисунки 11, 12 и 13 содержат рекомендации по минимально допустимым проемам в холодную погоду и вариантам теплой погоды. Для обеспечения хорошего качества воздуха в конюшне в холодную и прохладную погоду желательно наличие больших отверстий на карнизе, за исключением самых холодных дней.Если не предусмотрено достаточное вентиляционное отверстие для конька, увеличьте вдвое размер вентиляционных отверстий для карниза. Конюшни с центральным проходом (Рисунок 11) и с одним проходом (Рисунок 12) легко правильно проветрить.

Рис. 12. Рекомендуемые проемы в коньках и карнизах для однопроходных стойл с стойлами, обращенными к внешнему рабочему проходу.

Рекомендуемые вентиляционные отверстия для конюшни с двумя проходами, с четырьмя рядами стойл для лошадей по ширине (рис. 13), являются попыткой преодолеть недостатки этой конструкции здания.Центральные кабинки при четырехрядной планировке почти не получают свежего воздуха, так как они не находятся рядом с отверстием для свежего воздуха. Вентиляция в этих центральных стойлах будет особенно затруднена, если стены стойл будут прочными без решеток в верхней части. Благодаря прочным стенам стойл и потолку над центральными стойлами (для хранения) в эти стойла не будет поступать свежий воздух. Эта двухпроходная схема не рекомендуется, если лошади будут находиться внутри больше времени, чем выведено. Ежедневная чистка стойл будет важна для предотвращения накопления аммиака и запахов в центральных стойлах.Особенно важно, чтобы эта конструкция здания содержала открытый интерьер (без потолка и открытых решеток на стенах стойла), чтобы свежий воздух мог свободно перемещаться. Подобный неправильный воздушный поток наблюдается в конюшнях, которые имеют общую боковину с крытыми манежами для верховой езды. Лошади рядом с боковой стенкой арены не будут иметь доступа к свежему воздуху, если с этой стороны конюшни не будут сделаны отверстия.

Рис. 13. Рекомендуемые проемы коньков и карнизов для конюшен с двумя проходами и четырьмя рядами стойл для лошадей по ширине.Центральные кабинки при четырехрядной компоновке почти не получают свежего воздуха, так как они не находятся рядом с отверстием для свежего воздуха

Избегайте ограничений для воздушного потока

Постоянно открытые проемы боковин карниза должны быть как можно более открытыми. В идеале их оставить полностью открытыми. Используйте покрытие , а не покрытие с сеткой от насекомых для жилых окон или металлическими покрытиями. Оба эти покрытия сильно ограничивают желаемый поток воздуха и вскоре забиваются пылью и мякиной, в конечном итоге перекрывая почти весь воздушный поток (Рисунок 14).Здания с металлическими стенками обычно заканчиваются металлической облицовкой и потолком, поэтому сообщите своему строителю, что вам нужен вентиляционный воздухообмен на карнизе, и не используйте металлический потолок. Перфорированный металлический потолок был разработан для вентиляции жилых и коммерческих чердаков, где потребность составляет около одной трети даже минимального воздушного потока для конюшен. В жилом перекрытии есть очень крошечные отверстия, чтобы исключить попадание крупных насекомых, но он забивается грязью и пылью в течение нескольких месяцев, если его установить в конюшне.Кроме того, на чердаках практически нет пыли по сравнению с конюшнями. Чтобы препятствовать проникновению птиц через карниз, можно установить квадраты из проволочной сетки размером примерно от 3/4 до 1 дюйма. Поскольку птицы будут попадать в помещение через большие отверстия, такие как двери и окна, проволочная сетка на карнизе не нужна. Аналогичная логика применима и к входу в самолет.

Рис. 14. Открытое пространство и эффективная площадь для вентиляции через вентиляционные отверстия карниза.
Примечание. Некоторые покрытия потолка настолько ограничивают поток воздуха, что требуется значительно увеличенная площадь потолка, чтобы обеспечить 1 квадратный фут входной площади на стойло.Плотные экраны и небольшие отверстия забиваются пылью в течение нескольких месяцев после установки, обеспечивая почти полное отсутствие воздушного потока через отверстие.

Ridge Vent

Площадь проема конька должна соответствовать площади проема карниза с минимумом 1 квадратный фут проема на лошадь. Та же рекомендация для карниза (обеспечение как минимум 1 дюйма непрерывного щелевого проема на 10 футов ширины здания) применима и к коньковому проему. Если проем конька не предусмотрен, обеспечьте двойной минимальный рекомендуемый проем свеса (обеспечьте 2 дюйма непрерывного проема свеса на 10 футов стабильной ширины, если вентиляция конька не используется).Подобно предостережениям относительно проемов карниза, избегайте использования коньковых вентиляционных устройств в жилых и коммерческих помещениях, которые чрезмерно ограничивают движение воздуха. Сетки от насекомых ограничивают поток воздуха. Помните, что вы вентилируете сарай, а не чердак дома — не только требуется больший воздухообмен, но и стабильная пыль забивает небольшие отверстия в сетке. Коньковые вентиляционные узлы от производителей оборудования для естественной вентиляции, которые специализируются на сельскохозяйственных зданиях, будут обеспечивать относительно неограниченный воздушный поток при умеренной защите от атмосферных осадков.На рис. 15 показано несколько имеющихся в продаже узлов вентиляции гребня. Некоторые из них полезны для вентиляции конюшен, в то время как другие ограничивают естественный приток воздуха. Несколько коньковых вентиляционных отверстий выполнены из прозрачных или полупрозрачных материалов, позволяющих естественному свету проникать в стойло.

Рис. 15. Примеры изготовленной конструкции ребристой вентиляции с указанием размеров отверстий и пути прохождения воздуха.
Самая узкая часть пути воздушного потока в точке Z будет влиять на движение воздуха.Агрегаты правого вентиляционного отверстия (15a, b и c) могут использоваться в конюшнях. Некоторые вентиляционные устройства конька коммерческих / промышленных зданий можно использовать в конюшнях (15d, e и f), хотя они умеренно мешают естественному движению воздуха при вентиляции. Коньковые вентиляционные отверстия в жилых помещениях не рекомендуются (и здесь не показаны), поскольку они не обеспечивают достаточного отверстия для вентиляции конюшни и склонны к конденсации, замораживающей отверстие.

Фактическое отверстие конька измеряется в наиболее ограничивающей части узла вентиляции конька.Производители часто устанавливают горловину там, где нижняя часть конькового вентиляционного отверстия прикрепляется к внутреннему пространству здания, но ключевым измерением движения воздуха является наиболее узкий путь воздушного потока. Это самое узкое ограничение показано в положении «Z» вентиляционных узлов на фиг. 15. Некоторые из этих конструкций (в частности, d и e) предотвращают естественный поток теплого влажного воздуха вверх и из вентиляционного отверстия конька здания, когда нет ветра. Теплый и влажный воздух течет вверх и не имеет склонности двигаться вниз, чтобы выйти из узла вентиляции гребня.Этот воздух, попавший в вентиляционное отверстие конька, не только заблокирует вентиляцию, но и может конденсироваться, что приведет к капанию или замерзанию в холодную погоду. Самый простой и эффективный выход из гребня — незащищенное отверстие в гребне (рис. 16). Фермы или стропила здания защищены от атмосферных осадков, а внутренняя часть конюшни устроена таким образом, чтобы исключить случайное попадание дождя. На рис. 16f показан коньковый проем с выступом, вертикальные доски с каждой стороны проема увеличивают движение воздуха через коньковый проем.

Рисунок 16. Самый простой и эффективный проем гребня — незащищенный проем. Показаны шесть вариантов дизайна.
Из Системы естественной вентиляции для животноводческих помещений . MWPS-33. MidWest Plan Service, Эймс, Айова, 1989.

Коньковое вентиляционное отверстие может быть непрерывным отверстием или серией прерывистых вентиляционных узлов, равномерно расположенных вдоль конструкции. Зимой часть вентиляционных отверстий может быть закрыта, чтобы обеспечить только рекомендуемую площадь постоянного открытия, в то время как все вентиляционные отверстия открываются в более теплую погоду, когда требуется больший воздухообмен.

Варианты открывания конька

Вентиляционное отверстие конька не обязательно должно быть непрерывным, хотя это дает наибольшее преимущество в обеспечении однородного качества воздуха в стойле. Купола — это популярный архитектурный элемент во многих конюшнях, который можно использовать как проем конька (рис. 17). Измерьте открытое пространство в самой ограниченной конструкции купола, которая часто находится у жалюзи. В куполе может быть проем площадью 3 фута в стойло, который предлагает 9 квадратных футов вентиляционного отверстия, но убедитесь, что жалюзи над этим отверстием также имеют эффективную открытую площадь не менее 9 квадратных футов.Жалюзи обычно закрывают 50 процентов защищаемой ими открытой площади. Имейте в виду, что некоторые купола являются чисто декоративными и не пропускают через них стабильный воздух. Для визуального баланса купола со стабильным размером, обеспечьте примерно 1 дюйм ширины купола на каждый фут длины крыши. Большинство куполов имеют квадратную ширину у входа в конюшню и выше ширины. Например, купол размером 48 дюймов на 80 дюймов будет выглядеть правильно пропорционально на вершине конюшни шириной от 30 до 36 футов и длиной от 40 до 60 футов.

Рис. 17. Купола — это популярная конструктивная особенность конюшен, обеспечивающая вентиляцию конька при наличии достаточного количества решетчатых отверстий. Коньковые вентиляционные узлы, предназначенные для вентиляции животноводческих помещений, являются хорошим вариантом для неограниченного воздушного потока.

В конюшнях с потолком дымоходы являются популярной конструкцией для отвода воздуха из конюшни и вывода его на вершину крыши (рис. 18). Вертикальный канал дымохода проходит через крышу или верхний этаж конюшни (чердак или сенокос).Когда дымоходы проходят через чердак или косят, изолируйте стены дымохода R-10, чтобы предотвратить конденсацию, поскольку относительно теплый стабильный воздух проходит через холодные области. Выход из дымохода должен выступать как минимум на 1 фут выше пика здания (т.е. стабильный воздух не выходит на чердак или в стрижку).

Рис. 18. Дымоходы используются в качестве высоких проемов в конюшнях с потолками

Рис. 19. Конструкция мониторной крыши предлагает высокие проемы через вентиляционный люк и / или окна, которые открываются около пика крыши.

Конденсация и изоляция
Конденсация возникает, когда влага выделяется из воздуха, когда он охлаждается при контакте с холодной поверхностью. Изоляция используется для удержания потенциально холодных поверхностей близкой к температуре внутри здания, уменьшая конденсацию. В неотапливаемых коровниках требуется изоляция из R-5 на крыше, чтобы предотвратить образование конденсата на стальной крыше, даже в хорошо вентилируемых стабильных условиях. Конденсат не только приводит к раздражающему капанию, но и сокращает срок службы металлических и деревянных кровельных материалов.Кровля из дранки над фанерной конструкцией обеспечивает уровень изоляции, близкий к R-2. Полистирол толщиной 1 дюйм обеспечивает изоляцию R-5 и устойчив к влагопоглощению. Полистирол также обладает хорошими пароизоляционными свойствами, хотя каждый стык жестких плит необходимо герметизировать от движения влаги.

Размеры купола и отверстия дымохода такие же, как и для непрерывного конькового отверстия (не менее 1 квадратного фута отверстия на каждую лошадь) с дополнительными требованиями к дымоходу для обеспечения надлежащего воздушного потока не менее 2 x 2 фута для одноэтажных зданий и 4 х 4 фута для двухэтажных домов.На длинном конюшне лучше предусмотреть более одного купола или дымохода примерно с 50-футовыми интервалами. Избегайте экранирования куполов или дымоходных отверстий на предмет чего-либо меньшего, чем попадание птиц (проволочная сетка с квадратным сечением примерно 1 дюйм). Крыша монитора (рис. 19) имеет высокие проемы у окон, которые открываются около вершины. Вдоль потолка у карниза секции монитора также может быть предусмотрена вентиляция. Свет из окон вдоль крыши монитора — еще одно преимущество этой конструкции крыши.

Дышащая стена

Еще один способ обеспечить обмен свежего воздуха в конюшне — это концепция воздухопроницаемой стены.В случае сайдинга из досок сарая между досками есть километры мелких трещин, которые позволяют воздуху немного перемещаться в каждом стыке (рис. 20). Это называется воздухопроницаемой стеной. Доски, добавленные к доскам, уменьшат этот эффект, так же как и сайдинг с пазами. Современная конструкция с большими панелями размером 4 на 8 футов (и больше) устранила воздухопроницаемую стену за счет устранения трещин (для строительства больших панелей требуется карниз и вентиляционные отверстия для замены трещин). Если посмотреть на более старый сарай, то большая часть его неформальной вентиляции была обеспечена воздухопроницаемой стеной, образованной сайдингом сарая.Воздух, поступающий в трещины, равномерно распределяется по всей конструкции и, будучи такой крошечной воздушной струей, быстро рассеивается, не создавая сквозняков.

Рис. 20. Внутри конюшни виден поток газа воздухопроницаемой обшивки стены в конце прохода конюшни. У этой конюшни есть и другие хорошие функции вентиляции, включая вентиляционные отверстия на карнизе и коньке, окно, которое открывается для каждого стойла, открытые решетки на перегородках стойла и отсутствие препятствий для воздушного потока над головой.

Комфортные и равномерные условия свежего воздуха могут поддерживаться в конюшне даже в ветреную погоду.Некоторые конюшни до сих пор построены с использованием этой продуманной концепции воздухопроницаемых стен. Вертикальные доски сарая расположены на расстоянии от 1/4 до 1 дюйма друг от друга в соответствии с надлежащей практикой строительства. В качестве сайдинга можно прикрепить грубо обрезанный зеленый пиломатериал. После высыхания зазоры обеспечат диффузную вентиляцию. Со стороны стабильного внешнего вида воздухопроницаемый стеновой сайдинг выглядит прочным и хорошо сконструированным. Изнутри конюшни видно, что солнечный свет проникает между досками, указывая на то, что воздух может проникнуть внутрь.

Три конструктивных элемента для улучшения вентиляции стойла

Помните, что вентиляция предназначена для подачи свежего воздуха к лошади.Подача свежего воздуха в стойло — первый важный шаг к хорошей вентиляции; Затем этот воздух распределяется между обитателями стойла. Распределение воздуха внутри конюшни улучшается за счет открытого и просторного интерьера. Конюшня препятствует поступлению воздуха туда, где находится лошадь, но прочная стойла необходима для безопасного удержания лошади.

Открытые перегородки стойла

Движение вентиляционного воздуха значительно улучшено за счет создания отверстий для входа и выхода воздуха из стойла (Рисунок 21).Настоятельно рекомендуется использовать открытые решетки на верхней части передней и боковой перегородок стойла, а не сплошные перегородки стойла. Открытые перегородки не ограничиваются очевидным улучшением вентиляции. Открытые перегородки позволяют лошадям видеть друг друга для общения, что немаловажно для этого социального животного. Открытые перегородки улучшают управление, позволяя смотрителю видеть лошадей из любой точки конюшни. Лошади менее склонны к скуке и вырабатывают вредные привычки в конюшне с открытыми перегородками, поскольку они могут видеть других лошадей и деятельность конюшни.Лошадь в стойле с ограниченной видимостью товарищей по конюшне и деятельности находится в виртуальном одиночном заключении.

Рис. 21. К особенностям, улучшающим движение воздуха в стойло и из стойла, входит газ между перегородками, открытая решетка на верхних частях перегородок стойла.
Адаптировано из Справочник по содержанию и оборудованию для лошадей , MSPS-15. MidWest Service, Эймс, Айова. 1971.

По общему признанию, некоторые лошади представляют опасность для своих соседей. Причина использования твердых боковых перегородок — уменьшить ссоры между лошадьми в соседних стойлах.Один из вариантов — обеспечить открытую решетку по всему конюшне, но накрыть ее перегородку панелью (например, фанерой или разнесенными досками для большей циркуляции воздуха) для лошадей, не находящихся поблизости.

При сплошных боковых стенках передняя стенка стойла становится более важной для вентиляции стойла. Обеспечьте отверстия для движения воздуха в стойло с зазорами в 1 дюйм между досками в сплошной нижней части стены стойла и / или дверь стойла из проволочной сетки во всю длину. Сетчатая дверь стойла особенно эффективна для обеспечения движения воздуха внутрь стойла.

Улучшение вентиляции конюшни
Беспрепятственный поток воздуха и качество воздуха улучшаются за счет:

1. Открытые решетки на верхней и боковой перегородках стойла
2. Отсутствие потолка с внутренним пространством, открытым до пика крыши Компромисс: высокий потолок на высоте не менее 12 футов
3. Отсутствие верхнего хранилища для подстилки для сена

Компромисс: отсутствие хранилищ над стойлами для лошадей

Для изолирующих стойл и специализированных зданий, таких как ветеринарные кабинеты и некоторые птичники с интенсивным движением, могут быть желательны прочные моющиеся перегородки между стойлами.Массивные стены будут ограничивать распределение воздуха по внутреннему пространству конюшни. Обеспечьте доступ свежего воздуха в каждую стойло и путь для воздушного потока для удаления застоявшегося воздуха. Система механической вентиляции с вентилятором и воздуховодами может использоваться для управления воздухообменом и ограничения смешивания воздуха с остальной стабильной средой. В большинстве случаев должно быть достаточно принципов естественной вентиляции с использованием отверстий для свежего воздуха для каждого стойла и конькового отверстия.

Без потолка

Когда внутри нет потолка и он открыт до пика крыши (и проема конька), может происходить больший обмен и распределение воздуха.Если в стойле необходимо использовать потолок, поместите его на высоте не менее 12 футов над полом, чтобы обеспечить циркуляцию воздуха (Рисунок 22). Конюшни с потолками и особенно с низкими потолками кажутся более тесными и темными, чем открытое, просторное строение.

Рис. 22. Избегайте устойчивой конструкции с низкими потолками, которые препятствуют потоку воздуха в стойле.

Нет верхнего хранилища сена / подстилки

Чтобы улучшить качество воздуха и его распределение, не размещайте в стойле верхние хранилища сена и подстилки.Если сено и подстилка необходимо хранить над головой, соорудите хранилище над рабочим проходом так, чтобы стойло для лошадей не имело потолка для лучшей циркуляции воздуха (Рисунок 23). Оставьте зазор не менее 3 футов между высотой предметов, хранящихся над головой, и линией крыши, чтобы обеспечить проход воздуха к проему конька. Отверстия в гребнях над подвесным хранилищем сена не должны допускать попадания осадков или конденсата на корм.

Рис. 23. Не храните сено и подстилку над головой, чтобы увеличить движение воздуха в стойле и минимизировать опасность пыли и возгорания.В качестве компромисса обеспечьте хранение над проходом, чтобы обеспечить максимальный приток воздуха к стойлам для лошадей.

Наиболее часто упоминаемая причина отказа от складирования сена на потолке — это уменьшение количества пыли и аллергенов в хлеву. Менеджеры переоборудованных конюшен, где сено и подстилка теперь хранятся в отдельном здании, свидетельствуют об уменьшении раздражения пылью. Пыль, солома и плесень сыплются на заглохших лошадей с верхнего склада сена.

Когда верхнее хранилище сена полностью отделено от зоны для лошадей с полным потолком, образование пыли и плесени у лошадей сводится к минимуму, за исключением случаев, когда тюки сена сбрасываются.На сеновале могут скапливаться пыль и плесень, особенно если люки кормушек для сена остаются закрытыми, за исключением тех случаев, когда они используются. Напомним, что полные потолки должны быть относительно высокими, чтобы обеспечить естественную вентиляцию стойл для лошадей.

Хранимое сено может вызвать самовозгорание при неправильной обработке. К сожалению, опасность возгорания из-за хранимого сена и подстилки часто не учитывается. Пожарная служба редко может спасти структуру хранения сена / подстилки после возгорания.Если в вашем хлеву есть хранилище для сена, осознайте риск. Кормовые костры очень горячие и горят очень быстро. Пожарные работают, чтобы локализовать пожар, но у них мало шансов потушить его, чтобы спасти структуру.

Почему недостаточная вентиляция?

Два основных фактора приводят к недостаточной вентиляции в современном стабильном строительстве. Во-первых, некоторые конструкторы конюшен не знают, какой объем воздухообмена необходим в стойле для лошадей. Во-вторых, владельцам лошадей, как правило, удобнее всего копировать методы строительства жилых домов.Вера в то, что домашнее содержание обеспечивает более благоприятную среду для лошадей, верна только в том случае, если хорошо спроектированная система вентиляции является неотъемлемой частью конюшни.

Строители и проектировщики конюшен имеют очень ограниченную информацию, на которую можно ссылаться при правильном проектировании систем вентиляции конюшен. Многие из этих архитекторов и строителей работают в основном в сфере жилищного и коммерческого строительства, где влажность, запах и запыленность намного ниже, чем в конюшнях.Даже если принять во внимание различия в окружающей среде, система вентиляции может выйти из строя из-за непонимания того, как подавать свежий воздух в стойло каждой лошади. Меньшее количество строителей специализируется на сельскохозяйственном строительстве (например, на лошадях и другом животноводстве) и защите окружающей среды в этих сооружениях. Лучше найти опытного строителя, который разбирается в конструкции конюшни и особенностях вентиляции, но, должным образом обеспеченный конструктивными идеями, неопытные строители могут взяться за строительство конюшни.С низкой плотностью поголовья в стойлах для лошадей (около 4 фунтов лошади на квадратный фут) по сравнению с другими коммерческими животноводческими предприятиями (например, с отдельно стоящим молочным заводом на 13 фунтов коровы на квадратный фут) и с лошадьми, часто находящимися за пределами большой площади. днем стабильная система вентиляции может немного прощать несовершенный дизайн.

Доброжелательные владельцы лошадей — вторая часть проблемы вентиляции. Большинство лошадей содержится в пригороде, и лишь немногие владельцы лошадей знакомы с характеристиками вентиляции и ее преимуществами.Поскольку большинство лошадей содержатся в рекреационных целях, последствия плохой вентиляции часто проявляются в виде хронических, но легких респираторных заболеваний по сравнению с быстро измеряемым падением продуктивности, наблюдаемым у другого домашнего скота (снижение производства молока или мяса).

Конструкции конюшен часто имеют ярко выраженный жилой стиль и могут не подходить для здоровья лошади. Герметичные здания — для людей. Лошадям нужна более открытая среда, и они более здоровы, если большую часть времени находятся на улице.Хорошие строители сельского хозяйства сожалеют о том, что по просьбе клиента, который хочет, чтобы здание было полностью закрыто, чтобы его обогреть теплом тела лошади, он пошел на компромисс с надлежащей вентиляцией. Другие строители оказываются в ловушке между обеспечением надлежащих вентиляционных отверстий и гневом владельца здания, когда налетает немного снега или дождя. Лучше позволить небольшому количеству осадков попасть в конюшню в течение нескольких минут в году, чем в целом сезон в сарае слишком душно. Решением проблемы недостаточной вентиляции является знание надлежащих характеристик вентиляции и некоторый опыт работы в хорошо вентилируемых помещениях, чтобы понять преимущества.

Измерение скорости вентиляции

Измерение скорости вентиляции здания довольно просто, но на практике практически невозможно точно оценить ее для естественно вентилируемых конструкций, таких как конюшни. При соблюдении указаний по размеру проемов, представленных в этом бюллетене, хлев будет вентилироваться естественно и надлежащим образом. Самая сложная погода для конструкций с естественной вентиляцией — жаркие, но безветренные дни. К счастью для лошадей, в конюшне с большим количеством вентиляционных отверстий в теплую погоду аккумулируется относительно мало тепла.Проем конька позволит самому горячему воздуху выходить из верхней части здания.

Грубую оценку интенсивности вентиляции можно сделать, измерив скорость воздуха, входящего (или покидающего) стойло через вентиляционные отверстия, и умножив ее на размер отверстия. Скорость воздуха измеряется анемометром (рис. 24) в футах в минуту и ​​умножается на площадь отверстия в квадратных футах, чтобы получить скорость вентиляции в кубических футах в минуту (куб. Чтобы рассчитать воздухообмен в час, разделите интенсивность вентиляции на объем воздуха в здании.Стабильный объем — это площадь пола, умноженная на среднюю высоту крыши (или потолка).

Рис. 24. Пластинчатый анемометр измеряет скорость воздуха.
Приблизительную оценку скорости вентиляции можно сделать, умножив скорость приточного воздуха на площадь вентиляционного отверстия. Этот прибор также измеряет относительную влажность и температуру, поэтому его также можно использовать для мониторинга условий в конюшне и стойлах для лошадей.
Источник инструмента предоставлен в дополнительных ресурсах.

Измерьте скорость входящего вентиляционного воздуха в нескольких отверстиях и в нескольких местах на больших отверстиях, затем усредните скорости и умножьте на открытую площадь воздушного потока.При колебаниях ветра, перемещающих воздух в стойло и из него, скорость (и, возможно, направление) воздуха в каждом вентиляционном отверстии будет часто меняться по мере проведения измерений. Такое изменение условий является основной трудностью при точной оценке естественной вентиляции.

Резюме

Хорошо вентилируемые конюшни необходимы для здоровья лошади и являются признаком хорошего управления. Современные методы строительства и «жилые» влияния привели к недостаточной вентиляции во многих новых конюшнях.Существует необходимость демистифицировать вентиляцию; цель — просто поднять лошадь на свежий воздух. Вентиляция в основном осуществляется за счет силы ветра, поэтому хорошая вентиляция достигается за счет того, что ветер доставляет свежий воздух в здание, а застоявшийся воздух вытягивает. Постоянное отверстие вдоль обоих карнизов, через которое воздух поступает в стойло, обеспечит свежим воздухом каждую лошадь. Отверстия гребня важны для выхода затхлого, теплого, влажного воздуха.

Хорошая вентиляция идеально вписывается в первоначальный план конюшни:

• Постоянные отверстия на карнизе и коньке для отвода влаги зимой и отвода тепла летом.Дышащие стены обеспечивают диффузный доступ воздуха по периметру конюшни.
• Окна и / или двери, которые открываются в стойло для теплого ветерка.
• Обеспечьте циркуляцию воздуха в салоне и улучшите качество воздуха за счет открытых перегородок и отсутствия складирования сена наверху.

Благодарности

Три рецензента предложили подробные и полезные рекомендации по улучшению содержания и ясности этой публикации. Выражаем благодарность:

• Нэнси Дил, бывшему доценту кафедры коневодства,
• Роберту Грейвсу, профессору сельскохозяйственной инженерии, и
• Дженнифер Смит Заячковски, старшему технологу-исследователю в области сельскохозяйственной и биологической инженерии

Дополнительные ресурсы

Информационный бюллетень

Вентиляция конюшни , 96-031.1997. Гарри Хаффман. Министерство сельского хозяйства, продовольствия и сельских районов, Онтарио, Канада.

Источники для приборов, контролирующих скорость, влажность и температуру воздуха.

Изделие на рис. 24 называется «измеритель ветра» Kestrel, произведенный Nielsen-Kellerman.

Среди поставщиков:

Nielsen-Kellerman
104 West 15th Street
Chester, PA 19013
610-447-1555

Tek Supply (Farm Tek)
1440 Field of Dreams Way
Dyers 52040
1-800 FARMTEC (800-327-6835)
факс: 800-457-8887

Gempler’s
100 Countryside Dr.
P.O. Box 270
Belleville, WI 53508
800-382-8473

Справочник

Информация о хорошей вентиляции и респираторном здоровье в главах «Содержание лошади» (DSB Sainsbury) и «Стабильная среда в отношении борьбы с респираторными заболеваниями» (А.Ф. Кларк). Управление лошадьми. 1987. Джон Хикман, редактор. Академическая пресса. Лондон. Примерно 100 долларов.

Подготовила Эйлин Фабиан Уиллер, доцент кафедры сельского хозяйства и биологической инженерии.

Важность хорошей вентиляции в теплице

Отправлено: 7 мая 2015 автором Джованна Якобаччи

Правильная вентиляция необходима для правильного функционирования теплицы. Система вентиляции теплицы обеспечивает растения свежим воздухом (CO2), помогает контролировать температуру и влажность и снижает вероятность заболеваний. Теплицы, как правило, представляют собой закрытые конструкции, которые не могут вентилироваться самостоятельно. Чтобы обеспечить надлежащую вентиляцию в теплице, садоводы должны установить либо пассивную, либо механическую систему вентиляции.

Система пассивной вентиляции

Пассивная система вентиляции — это система вентиляции без механических компонентов. Другими словами, в пассивной системе вентиляции нет активных вентиляторов. Вместо этого теплица вентилируется за счет конвекции (горячий воздух становится менее плотным и поднимается вверх) через вентиляционные отверстия конька. В дополнение к вентиляционным отверстиям, система пассивной вентиляции нуждается в приточных вентиляционных отверстиях, позволяющих холодному воздуху проникать в теплицу и вытеснять горячий воздух по мере его подъема.Эти воздухозаборники обычно размещаются в нижней части боковых стен теплицы. Самым большим преимуществом пассивных систем вентиляции является то, что они практически бесшумны. Это может быть выгодно для садовника, чья теплица примыкает к его или ее дому, и шум включенного вентилятора будет мешать. Самыми большими недостатками пассивной системы вентиляции являются стоимость, техническое обслуживание и эффективность. Большинство людей могут не осознавать, что коньковая вентиляционная система будет стоить в 3-4 раза дороже, чем PVS (система принудительной вентиляции).Также многие люди не понимают, что требуется техническое обслуживание пассивной системы вентиляции. Вентиляционное отверстие конька необходимо очищать от мусора и периодически чистить. Кроме того, необходимо смазать поршни вентиляционной системы. И последнее, но не менее важное: поскольку воздух не проходит через теплицу, пассивная система вентиляции не так эффективна, как система вентиляции с электроприводом. В целом, пассивные системы вентиляции отлично подходят для теплиц, где шум включенного вентилятора будет раздражать.

Приводная система вентиляции (ПВС)

Механизированная система вентиляции для теплицы — это система вентиляции с механизированным вентилятором и приточными форточками. Кубические футы пространства теплицы будут определяющим фактором при выборе размера вентиляторной системы. Минимальная цель — перевернуть кубический объем воздуха менее чем за две минуты. Во многих случаях размер вентилятора может перевернуть воздух менее чем за одну минуту. Быстрый оборот позволяет намного легче контролировать температуру и / или влажность, сохраняя теплицу примерно на 10 градусов холоднее, чем при пассивной системе охлаждения.Вентилятор следует устанавливать на верхней части стены напротив приточных форточек и дверцы экрана. Другими словами, приточные форточки должны быть установлены на той же стене, что и дверь, а вентилятор должен быть установлен наверху противоположной стены. Это гарантирует, что свежий воздух, поступающий в теплицу, проходит через теплицу перед тем, как будет удален. Системы принудительной вентиляции обычно имеют термостатический регулятор, который включает вентилятор при достижении заданной температуры.Приточные отверстия синхронизированы с вентилятором, поэтому они открываются одновременно с включением вентилятора. Чтобы поддерживать максимальный уровень производительности, датчик термостата следует размещать на высоте растений.

Помимо охлаждающего / вытяжного вентилятора ПВС, теплица должна быть оборудована циркуляционным вентилятором. Циркуляционные вентиляторы обеспечивают непрерывное движение воздуха в теплице, что помогает поддерживать однородную температуру и влажность, а также увеличивает структурную целостность растений (так же, как ветер укрепляет растения в природе).Теплицы с циркуляционными вентиляторами являются наиболее эффективными и эффективными для поддержания желаемых атмосферных условий.

Независимо от того, выбираете ли вы пассивную или электрическую систему вентиляции, правильная вентиляция теплицы имеет решающее значение для создания идеальной среды для выращивания растений. Температура, влажность и уровень CO2 в теплице определяются системой вентиляции. Другими словами, система вентиляции является одним из наиболее важных факторов, определяющих поведение растений в теплице, и о ней должен заботиться каждый потенциальный садовник.

Система принудительной вентиляции

A и циркуляционные вентиляторы
обеспечивают оптимальную эффективность охлаждения.

Для получения дополнительной информации посетите: www.ArcadiaGlassHouse.com.

Естественная вентиляция: воздухообмен для здорового климата в помещении

Благодаря современным энергосберегающим методам строительства мы работаем, живем и учимся во все более плотно закрытых зданиях. Обратной стороной является недостаточный приток свежего воздуха и недостаточный отвод влаги, тепла и запахов.

Однако Постановление об энергосбережении Германии (EnEV) предписывает, чтобы здания строились таким образом, чтобы гарантировать минимальный воздухообмен, необходимый для здоровья и отопления. Поэтому контролируемая вентиляция необходима в здании, построенном в соответствии с EnEV.

Система механической вентиляции — одно из решений. Но кому нравится работать или жить в доме, где из-за системы вентиляции окна не открываются? Многие люди чувствуют себя неуютно в комнатах, где окна всегда закрыты.Альтернативой этому является контролируемая естественная вентиляция через окна, которая автоматически забирает свежий воздух снаружи.

Естественная оконная вентиляция с учетом колебаний температуры и ветра

Естественная вентиляция — также известная как «свободная» вентиляция — обеспечивает обмен воздуха через систему механической вентиляции, а не через нее. Необходимые воздушные потоки создаются только разницей температуры и давления между внутренним и внешним воздухом, а также естественными ветровыми потоками.

Интеллектуальные фасады сами создают вентиляцию. Это означает, что окна с электроприводом управляются сигналами датчиков, например, метеостанциями или датчиками качества воздуха. Интеллектуальное регулирование климата в помещении определяет силу и направление ветра, внешнюю температуру, осадки, температуру в помещении, влажность и значения CO2 в воздухе в помещении и соответственно контролирует открытие и закрытие автоматических окон. Управление окном полностью не зависит от пользователя, даже когда здание пусто.

Натуральный и энергоэффективный

Помимо выбросов CO2, классы или офисы с большим количеством людей также выделяют много тепла. В частности, летом солнечные лучи часто еще больше нагревают комнату. Естественная вентиляция может направлять нежелательный теплый воздух из комнаты и впускать свежий, прохладный внешний воздух.
