Вентиляция в частном доме из пластиковых труб: можно ли так делать + нюансы обустройства

Содержание

Вентиляция в частном доме своими руками

При строительстве собственного частного дома, нужно думать не только о том, как сделать его теплым, но и стоит учитывать такой важный момент как вентиляция. Самым лучшим вариантом для установки вентиляции будет обращение к частным строителям и мастерам нашего портала, которые занимаются проектированием  и помогут вам наладить вентиляцию дома своими руками.

Самые надежная и проверенная вентиляция своими руками

Для того что бы в готовом доме было комфортно жить и дышать, нужно спроектировать такую вентиляцию, которая бы обеспечивала постоянную циркуляцию свежего воздуха, при этом происходила вытяжка прелого воздуха.

Что бы этого добиться существуют три варианта вентиляции в частном доме своими руками схема проектирования у двух вариантов разная, но итог один, отсутствие духоты и постоянный приток свежего воздуха.

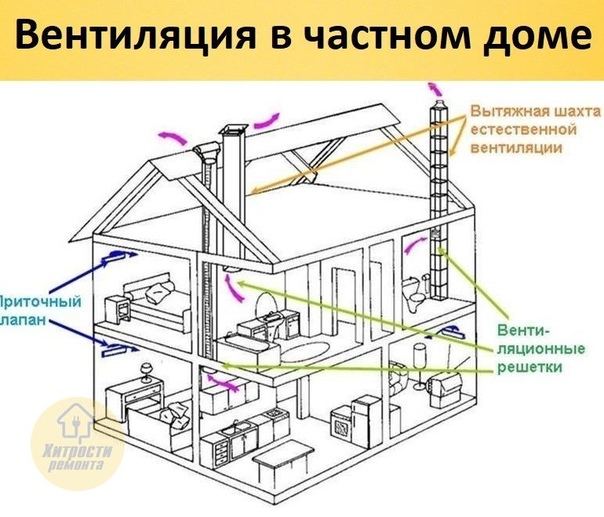

- Естественная вентиляция частного дома своими руками схема проектирования довольно проста, особенно для тех людей, которые понимают, что это и для чего предназначено.

Это самый верный тип вентиляции в тех местах где воздух чистый и свежий, например, деревенский частный дом или загородный коттедж, который окружает лес. Поэтому по крайне мере глупо было бы тратится на налаживание сложных конструкций вентиляций для того что бы очистить и без того чистый воздух.

Будущая естественная вентиляция должна учитываться на начальном этапе кладки стен, поэтому знающие люди при возведении несущих стен делают вертикальные каналы, для естественного притока воздуха.

При строительстве деревянных и каркасных домов, чтобы получить естественную достаточно вывести объединённые каналы пластиковых труб на крышу и вот у вас уже готовая вентиляция.

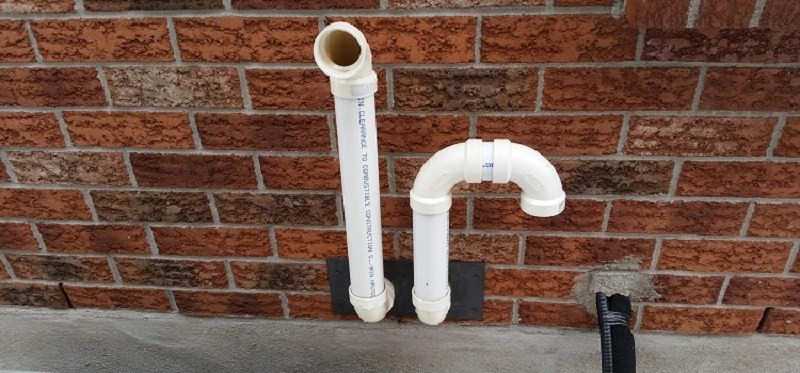

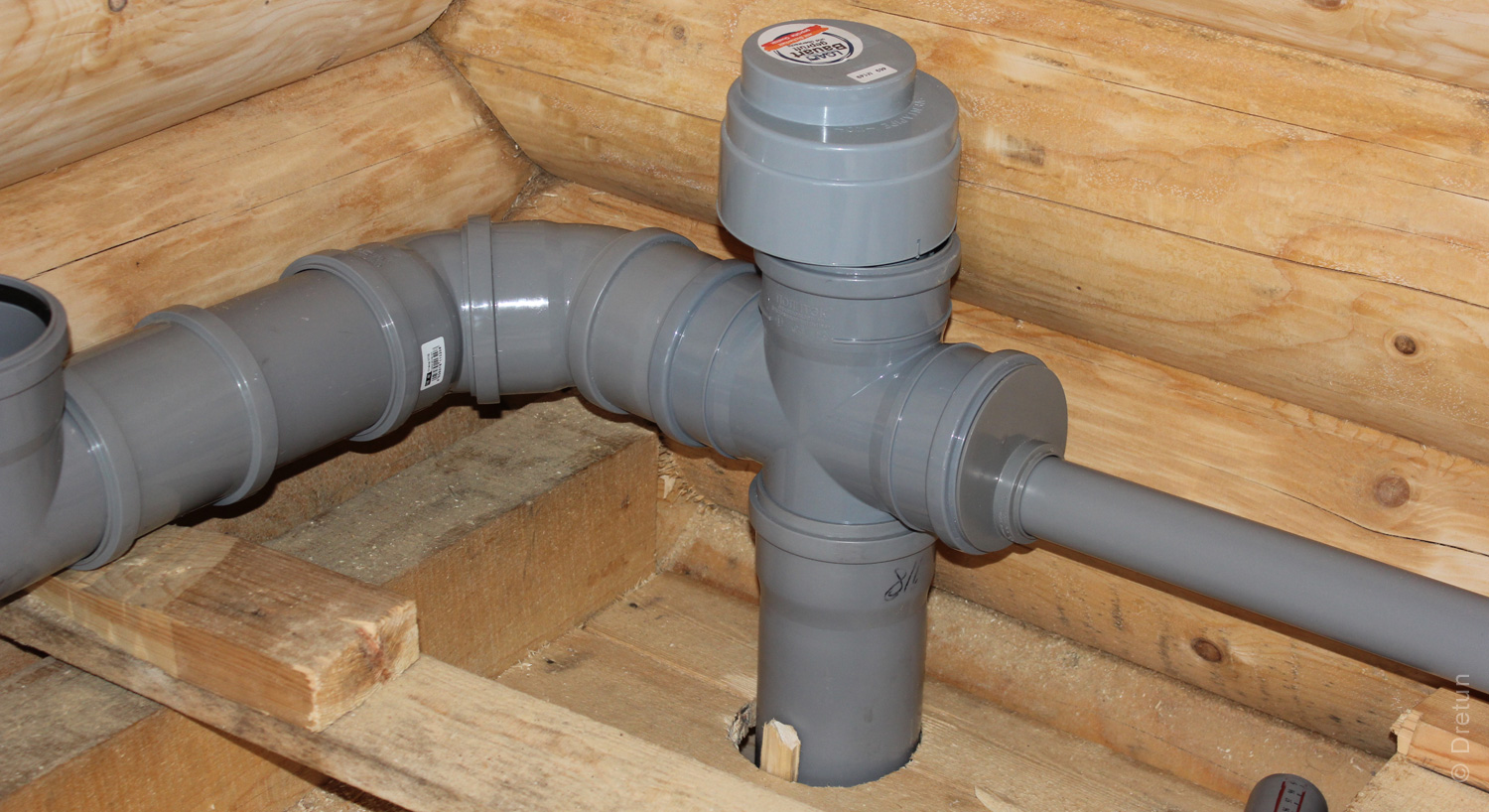

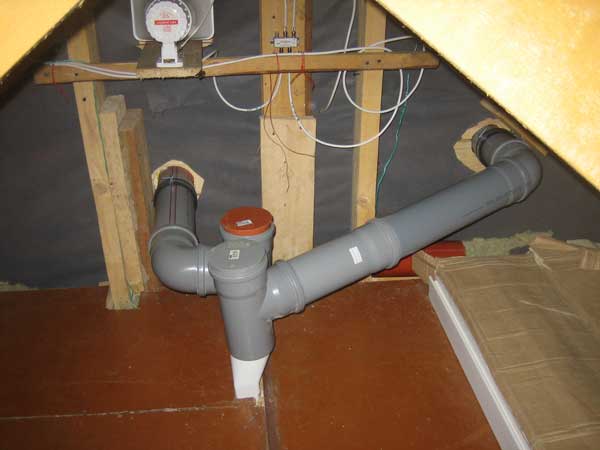

Естественная вентиляция в частном доме своими руками с использованием специально для этого предназначенных белых труб удовольствие не слишком дешевое, поэтому многие используют старые канализационные трубы. Для экономии денежных средств они вполне подойдут, ведь нужно добиться вытяжки прелого воздуха, канализационные трубы вполне с этим справятся.

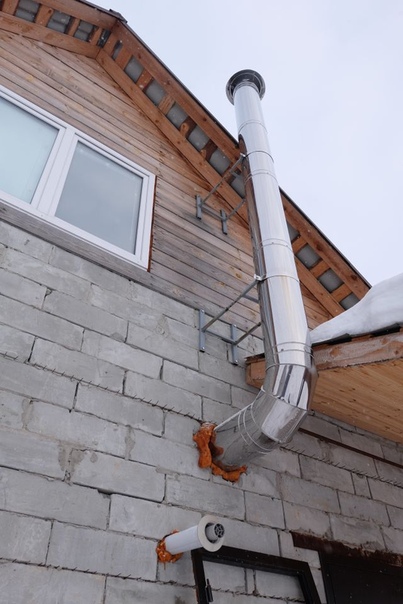

После того как трубы будут выведены на крышу, из нужно обшить любым строительным материалом (металлический профиль, сайдинг и так далее), но перед этим стоит утеплить выводную трубу.

Преимуществ использование труб из полимера несколько и одним из является то что они легкие, дешевые и просты в монтаже.

- Принудительная вентиляция дома процесс по сложнее и требует определенных знаний и пониманий как все это будет работать.

Такая принудительная вентиляция дома своими руками решает две проблемы, такие как:

1 Постоянная циркуляция воздуха (спертый воздух вытягивается, свежий поступает в дом)

2 Во время поступление свежего воздуха в зимнее время происходит его нагрев до оптимальной и комфортной температуры. В теплое же время года воздух наоборот охлаждается и становится прохладным.

Но многим не по карману сложный и дорогой вентиляционный проект, где воздух при циркуляции будет охлаждаться или наоборот нагреваться, поэтому многие делают принудительную вентиляцию только для вытяжки плохого воздуха.

Для того что бы наладить вентиляцию только с вытяжкой воздуха, понадобиться мощный специальный вентилятор и трубы.

Трубы выводим из тех мест где воздух наиболее спертый, подсоединяем к общей трубе и далее эту трубу подключаем к вентилятору, который выбрасывает не свежий воздух на улицу.

С улицы же свежий воздух поступает через окна, щели и так далее.

Если вы сделаете у себя дома такую принудительную вентиляцию, то воздух будет принудительно лишь вытягиваться что по большому счету схожа с естественной вытяжкой, но затрат и времени понадобится больше.Совсем другое дело вентиляция, которая будет как вытягивать воздух, так и втягивать, при этом будет происходить его нагрев.Такая вентиляция частного дома своими руками схема проектирования будет на много трудоемкая и довольно дорогая, но это того стоит.Суть такой вентиляции заключается в том, что она способна сделать воздух в помещении чистым и свежим, причем поток чистого воздуха будет поступать постоянно и жить в таком доме будет комфортно и приятно.

Для того что бы сделать такую полнофункциональную систему, понадобится:

- Главный вытяжной вентилятор (специальная установка, будет подогревать воздух до нужной температуры)

- Рекуператор или как его называют распределитель. Это коробка, в которую подходят вентиляционные трубы, и он распределяет по каким воздух вытягивается на улицу и по каким наоборот втягивается с улицы.

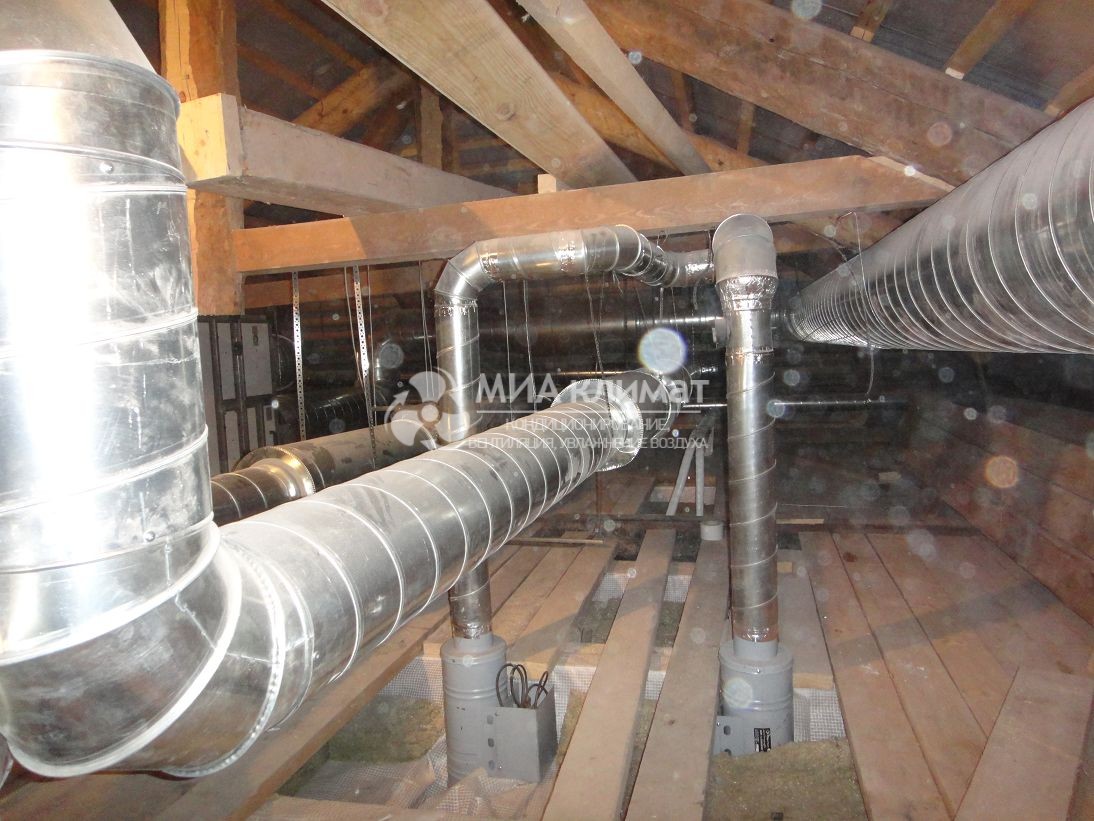

- Трубы, которые выводятся из разных комнат, образуя вентиляционную сеть и сведены в общий канал центральной трубы.

 Налаживание такой вентиляционной системы для многих людей сложный и порой не посильный, хотя при определенных знаний и полученной информации, все же возможно самостоятельно сделать такую полнофункциональную систему циркуляции воздуха.Если у вас уже имеется естественная вентиляция воздуха и хотелось бы усилить вытяжку воздуха скажем с конкретного помещения (кухня, санузел, комната и так далее) то на помощь придёт локальная (принудительная) вытяжка воздуха. Сам процесс такой вентиляции воздуха прост и монтаж происходит быстро и не требует каких-либо знаний и навыков.Все что потребуется так это мини установка (схожа со сложной полнофункциональной системой), состоит из фильтра, вентилятора, подогреватель и распределитель (рекуператор), все это упаковано в компактный пластиковый корпус.Вам остается лишь прикрутить этот прибор к стене, перед этим нужно будет просверлить отверстия на улицу и на эти отверстия устанавливаем мини установку.

Что в такой установке хорошо, так это не надо ни каких труб и проектирований.Но не стоит забывать о том, что такая принудительная вентиляция будет давать нужный эффект лишь при наличии естественной вентиляции. Такой вариант принято называть смешанным (естественная и принудительная вытяжка воздуха).

 Хотя наладить систему вентиляции в доме своими руками и возможно, но не стоит браться за налаживание полноценной вентиляции в доме если у вас нет достаточно знаний и опыта, ведь есть риск того что вы неправильно все сделаете и воздух будет не только плохо вытягиваться, но и не будет поступать по трубам в помещение. А вот естественную вентиляцию многие делают самостоятельно и большинство это получается.  Сам процесс монтажа довольно прост, а преимуществ естественной вентиляции множество и вот некоторые из них:

- Значительное экономия времени и денежных средств

- Воздух поступает свежим и чистым, при этом проникает в помещение естественным образом

- Поддерживается нужная влажность и комфорт в доме вам обеспечен

- Если вы правильно все сделаете, то сможете регулировать весь процесс теплообмена и в некоторых комнатах даже сможете произвести обогрев воздуха

 Исходя из всего этого, естественную вентиляцию воздуха самостоятельно можно сделать и при этом даже сэкономить деньги, а вот наладить полнофункциональную схему принудительной вентиляции самостоятельно лучше не стоит пробовать, так как это довольно сложно и требует определенного профессионализма и навыков.


Если Вы решили найти бригаду для установки или оптимизации вентиляции ,то Зарегистрируйтесь на нашем портале как заказчик и совершенно бесплатно оставьте заявку,после чего ждите самые выгодные предложения мастеров и частных бригад.

Подробности
Автор: Администратор
Категория: Строительство домов
Просмотров: 2083

Пластиковые вентиляционные трубы: для вытяжки, размеры

Вентиляционная система – обязательный элемент в любом частном доме или же квартире. Благодаря работе вытяжки в квартиру поступает свежий воздух и не скапливаются неприятные запахи. Если раньше повсеместно вентиляционные трубы изготавливались из металла, то сейчас наступила эра пластика. Пластиковые трубы для вентиляции более надежны и долговечны в использовании, чем металлические аналоги. Установка таких изделий менее трудоемка и будет стоить существенно меньше.

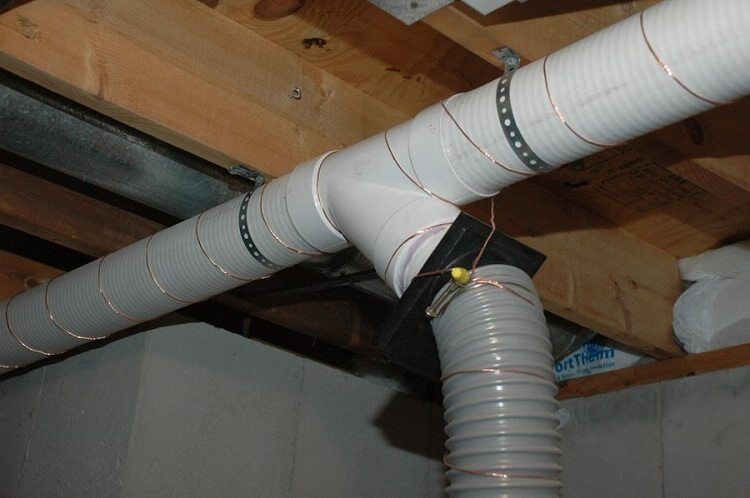

Вентиляционная система из пластиковых труб

Наиболее распространенное сечение – 150 мм. Пластиковые трубы оказались востребованы не только в частном доме и офисных помещениях, но и в промышленности. Главным образом на это повлияла возможность их установки в труднодоступных местах.

Cодержание статьи

Разновидности пластиковых труб

По типу сечения пластиковые трубы для вытяжки в доме делятся на прямоугольные и круглые. Прямоугольные трубы имеют преимущество перед круглыми аналогами в простоте монтажа и выводе на крышу. Но если воздуховод будет предназначен для вытяжки на кухне, то лучше выбрать трубу 150 мм круглого сечения. Воздух на кухне зачастую насыщен частицами жира, которые могут оседать на стенках. Прямоугольные изделия чаще забиваются и подлежат регулярной чистке.

По материалу изделия различают такие виды труб:

  • пропиленовые. Обладают наивысшей стойкостью к агрессивным веществам среди пластиковых труб, также у них высокая прочность, что позволяет им прослужить более 25 лет;
  • поливинилхлоридные (ПВХ). Изделия из ПВХ очень легкие, устойчивы к ультрафиолетовым лучам, а главное – полностью герметичны;
  • полиуретановые. Так же как и ПВХ, легко устанавливаются в труднодоступных местах, обладают химической стойкостью и медленно износятся.
Виды пластиковых труб для вентиляции

Все перечисленные материалы экологически безопасны как для человека, так и для окружающей среды. Но есть некоторые ограничения для использования в помещениях с высокой температурой. В банях, саунах – монтируют преимущественно трубопровод ПВХ 150 мм.

В отличии от остальных пластиков, ПВХ не испытывает деформации при резком повышении температур. Сегодня пластиковую вентиляцию можно увидеть как в частном доме, так и в торговых центрах, фитнес-залах, кафе и других помещениях.

Почему в вентиляции используют пластиковые трубы?

Бесспорно, главными преимуществами пластиковой системы вытяжки является её прочность, конструктивная простота, удобность в транспортировке и возможность собрать своими руками. Особенно это касается изделий 150 мм, выполненных из ПВХ.

Полный список преимуществ:

  • пожалуй, главным свойством пластика является его полная невосприимчивость к процессам коррозии. С введением пластиковых систем проектировщику не нужно беспокоиться о том, как защитить уязвимые трубы от влияния влаги;
  • пластик стоит несравнимо дешевле, нежели металлический трубопровод, учитывая постоянно повышающуюся цену на металл;
  • монтаж пластиковых труб не требует специальных инструментов для обработки металла и может быть выполнен своими руками без привлечения специалистов;
  • пластик не обладает статикой, что исключает притягивание к его стенкам частиц пыли;
  • имеют эстетичный вид и могут варьироваться по цветовой расцветке. Так вы сможете подобрать трубы под индивидуальные особенности своего интерьера;
  • не нуждается в специальном уходе, легко моется и очищается.

Недостатки:

  • огнестойкость пластика очень низка, и потому трубы ПВХ нельзя устанавливать в пожароопасных местах, где возможен контакт с открытым огнем. Из-за этого полимеры плавятся без возможности восстановления;
  • не так прочны, как изделия, изготовленные из алюминия.

Условия применения пластиковых труб

Вентиляция из пластиковых труб может использоваться в зданиях со сложными архитектурными особенностями, но для такого применения будет необходим точный расчет и подгонка под заданные размеры. Для помещений с большими объемами циркуляции воздуха целесообразно использовать трубы большого сечения, тогда как для обычных жилых помещений, частного дома, подойдут изделия диаметром 100 мм, 150 мм.

Пластиковые трубы используют в условиях естественной, нагнетательной и всасывающей вентиляции. Учитывается повышенная герметичность установок, потому допускается использование менее мощных и, соответственно, более дешевых вентиляторов. В них отсутствует возможность потери воздуха, а также «подсосы». Гладкие стенки изделий способствуют снижению уровня шума, что положительно сказывается на комфорте труда.

Пластик не используется в помещениях, где температура превышает 90 градусов. В таких случаях применяется инженерная система, при которой вентиляция устанавливается за пределами помещения.

Для монтажа пластиковой вентиляции обязательно понадобятся:

  • прямоугольные муфты, играющие роль соединителей;
  • редукторы, выступающие как аналоги переходников;
  • вертикальные колена;
  • решетки со встроенным обратным клапаном, их функция – забор воздуха;
  • переходники для изменения круглого сечения на прямоугольное;
  • соединители, имеющие обратный клапан, в основном применяются в нагнетательных и всасывающих системах;
  • прямоугольные тройники, которые заменяют круглые фитинги.
Элементы вентиляционной системы

Кроме этого, рекомендуется приобрести специальный герметик, для обеспечения плотной стыковки всех швов и соединений в вентиляционной установке. Соединения производятся вручную, уменьшая время и затраты на выполнение работ в доме. Эксплуатация и техобслуживание отличается простотой, ремонтные работы можно проводить своими руками, а межремонтный период увеличен.

Выбор по диаметру

Монтаж любого устройства начинается с проекта, и вентиляционные системы – не исключение. Обязательно должны быть учтены тип помещения, в котором будет производиться монтаж, его особенности, а также мощность устанавливаемой вытяжки.

При установке вытяжки в частном доме, прежде всего нужно определиться с типом и диаметром вентиляционной трубы. Диаметр – наиболее важный элемент трубы, он не должен быть меньше, чем выходное отверстие. Если эти размеры не соблюдены, то вероятно увеличение нагрузки на рабочий мотор, следствием чего будет повышение уровня шума от работы вентиляции.

Оптимальная площадь сечения рассчитывается по формуле: S = 0.9L, где S – площадь сечения; L – скорость воздуха.

Чем длиннее будет воздуховод, тем пропорционально меньше будет эффективность работы вытяжки в доме. Повороты на 90 градусов уменьшают производительность системы на 10%. Нельзя допускать поворота больше чем на 90 градусов, в таком случае отток воздуха будет неправильный.

Чтобы воздух, уже отработанный вентиляцией, не попадал обратно в систему, следует установить обратные клапаны. В идеале, производительность не будет снижаться, если установить трубу длиной не более 3 метров, с круглым сечением и диаметром 150 мм. Вентиляционные системы в частном доме, расположенные на крыше, необходимо изолировать от возможных осадков.

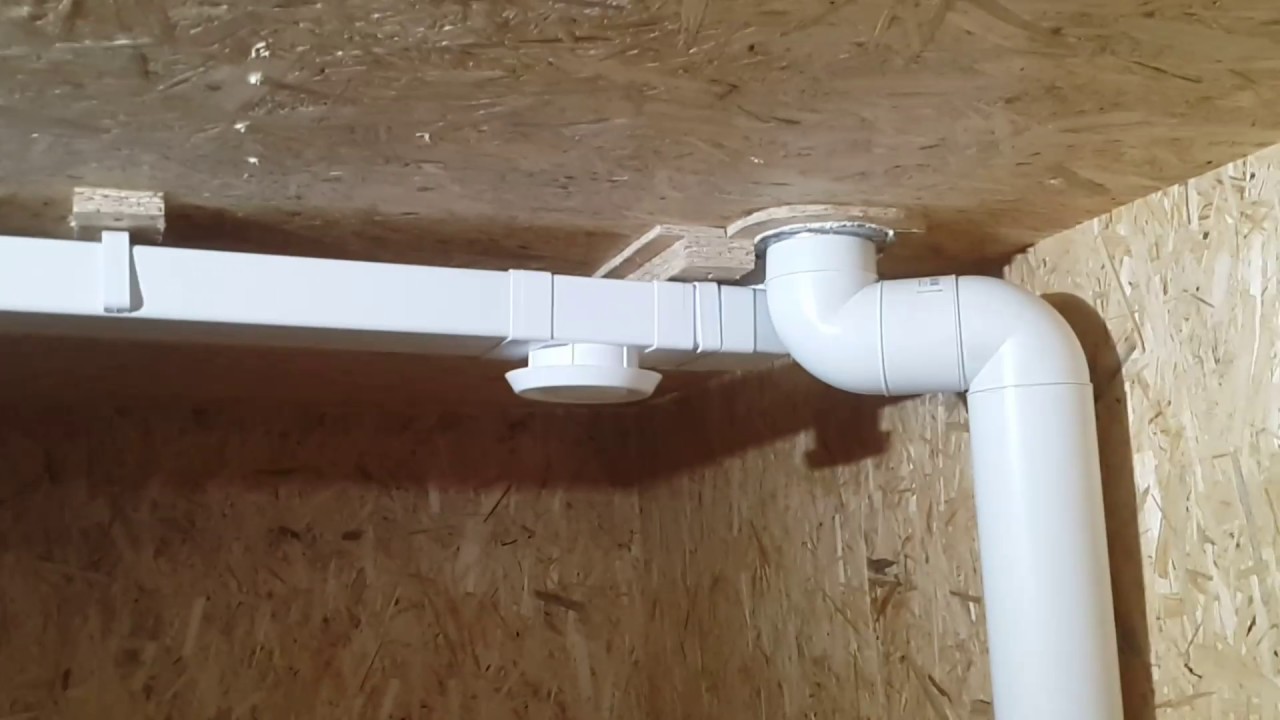

Вентиляция в доме, пластиковые воздуховоды – установка и монтаж (видео)

Установка труб в систему вентиляции

Монтаж пластиковых труб происходит по следующим этапам:

  1. Закупаются материалы, проводится расчет и планирование проекта.
  2. На противоположных стенах вырезается по отверстию. Позже через них будет проведена труба 150 мм для вытяжки.
  3. Воздуховод крепится к поверхности при помощи обхватывающих хомутов и кронштейнов.
  4. Устанавливают саму вытяжку, оснащенную обратным клапаном и вентилятором.
  5. К непосредственно вытяжке проводят пластиковую трубу.
  6. К устройству, которое вбирает воздух, последовательно подсоединяют фильтр, калорифер, кондиционер.
  7. Воздуховод соединяется в единую систему с устройством ввода.
  8. По желанию устанавливается дополнительная шумоизоляция.

Детали соединяются при помощи фитингов, укрепляются герметиком. Важно предварительно подобрать все нужные для сборки системы фитинги. Сложные конструкции рекомендуется предварительно собрать на полу.

На крыше здания целесообразно установить “грибок”, предупреждающий попадание влаги в систему и регулирующий циркуляцию воздуха. Собрать систему вентиляции своими руками не составит большого труда, если ответственно соблюдать последовательность технологии.

Вентиляция в доме своими руками

Нужна ли вентиляция в частном доме? Этот вопрос еще недавно не был настолько актуальным. Экологичные «дышащие материалы», деревянные окна, естественная вентиляция через оконные проемы и двери делала дом комфортным для проживания.

Технологии, применяемые при строительстве современных домов, такие как использование пластика для дверных и оконных проемов, химических волокон для утепления фасадов и прочих материалов, делают дом полностью герметичным и закрытым для доступа воздуха извне.

Определиться с созданием вентиляционных систем необходимо еще на этапе проектирования жилья. Но нередки и ситуации, когда дом уже построен, и только потом возникла потребность в вентиляции. Что в этом случае предпринять, можно ли сделать вентиляцию самостоятельно?

Как сделать вентиляцию своими руками

Вентиляция, принудительная или естественная, создает особый микроклимат в помещениях, являясь залогом комфортного в нем пребывания. С ее помощью происходит отток старого воздуха, содержащего большое количество углекислого газа и других примесей, вредных для организма человека, и приток свежего. Кроме того, вентиляция позволяет решить проблему повышенной влажности и связанную с этим опасность возникновения плесени и грибка на стенах дома.

Вентиляция, которая обеспечит комфортные условия в доме, может быть нескольких видов:

  • Естественная,
  • Принудительная,
  • Смешанная или комбинированная.

Вентиляция своими руками, схемы

Каждый вид вентиляции имеет свои достоинства и недостатки. Например, если это загородный коттедж, находящийся за городской чертой, в месте с чистым воздухом, то лучше использовать естественную систему вентиляции. В случае если это городской дом или квартира, то принудительная вентиляция не только будет нагнетать воздух, но и очищать, фильтровать его, что целесообразно в условиях городской загазованности.

Естественная вентиляция

При вентиляции естественным способом воздухообмен (см. рисунок 1) осуществляется без дополнительных механических устройств за счет разницы в давлении и температурных режимов за пределами и внутри дома.

Использование такой вентиляции разумно, если соблюдены следующие требования:

  • Дом находится в зоне с достаточно чистым воздухом.
  • В качестве материалов стен используется дерево, кирпич, ракушка, шлакоблоки или пенистый бетон.

Рисунок 1. Схема естественной вентиляции.

Естественная вентиляция — наиболее дешевый вариант, не требующий больших затрат на закупку оборудования и монтаж системы. Вытяжка осуществляется наружу через вентиляционные каналы (шахты). Воздуховод проходит через кровлю и на 0,5-1,5 метра поднимается выше конька кровли.

Принудительная вентиляция

Принудительная вентиляция устанавливается в помещениях, где необходим постоянный приток свежего воздуха. Такая система работает с помощью специального оборудования, которое обычно размещают на чердаке или в подвале дома.

Принудительная вентиляция может быть, как простой, так и комбинированной с системой обогрева или охлаждения, работающей в комплексе с кондиционером.

В качестве дополнительных элементов для принудительной вентиляции используются:

  • Решетки, сетки, защищающие помещения от насекомых, грызунов.
  • Фильтры, предотвращающие втягивание пыли, пыльцы, аллергенов с улицы.
  • Клапаны, регулирующие потоки воздуха, в т.ч. холодные массы в зимний период.
  • Вытяжные вентиляторы, обеспечивающие отток отработанного воздуха.
  • Воздуховоды.
  • Обогреватели (для холодных периодов).
  • Автоматика, управляющая системой.

При организации воздухообмена главное правило принудительной вентиляции заключается в том, что воздушные массы, поступающие в систему, должны перемещаться от жилых комнат (спальня, гостиная) к нежилым (кухня, ванная, санузел, коридор). Таким образом, с жилых комнатах превалирует приток, а в нежилых — вытяжка.


Рисунок 2. Схема принудительной вентиляции.

Вентиляция в стену своими руками

Приточно-вытяжная вентиляция в домах организуется через отверстие в стене. Основные элементы конструкции вентиляции в стене — вытяжной клапан (фланец, заслонка), многоуровневый калорифер, воздушный фильтр, решетка.

Вся конструкция работает в нескольких режимах:

  • В холодное время года — с подогревом.
  • В теплый период — без подогрева,
  • Сервисный режим — для проверки системы.

В системе особое внимание следует уделить подбору заслонки. Она может быть в форме лепестка, круглой, или квадратной. Крепится на оси и открывается в одну сторону, тем самым, обеспечивая равномерный приток и передвижение воздушных потоков.

При естественной вентиляции на противоположных стенах в разных уровнях (внизу и вверху) проделываются два отверстия (клапаны), создавая движение воздушных масс по диагонали снизу вверх.

При принудительной вентиляции в отверстия вставляются вентиляторы, нагнетающие воздух в помещение и выводящие отработанный, обеспечивая приточно-вытяжную вентиляцию.

Рисунок 3. Схема вентиляции в стене

Монтаж вентиляции в стену своими руками

До начала монтажных работ на стене определяется место, где будет находиться отверстие вытяжки, после чего делается разметка с указанием диаметров воздуховодов. Затем с помощи дрели (насадка «коронка») выполняется отверстие, в которое устанавливается приточный клапан. Клапан можно приобрести в магазине, либо сделать своими руками. Для конструкции клапана понадобиться: труба, оголовок, решетка с пластиковой трубой, теплоизолирующий слой, корпус.

Монтаж начинается с внутренней стороны комнаты с трубы, в которую вставляется фильтр, утеплитель, сверху надевается декоративный колпак. Снаружи на конструкцию присоединяется решетка. Вся конструкция закрепляется монтажной пеной.

Вытяжные клапаны монтируются с вентиляторами для удаления загрязненного отработанного воздуха по этой же схеме.

Трубы вентиляции своими руками

Вентиляционные трубы — важное звено всей системы. При подборе труб следует учесть основные параметры:

  • Диаметр сечения.
  • Герметичность.
  • Соответствие санитарным нормам.
  • Устойчивость к коррозии
  • Механическая прочность.

Различные виды труб для вентиляции

Наиболее подходящими под данные требования являются канализационные круглые трубы, обладающие хорошей аэродинамикой. Другой материал, который можно использовать для изготовления труб вентиляции своими руками — лист нержавейки или оцинковка.

Нержавейка будет идеальна для изготовления вытяжки на кухне и в котельной. Оцинковка хорошо переносит перепады температур и устойчива к коррозии, поэтому ее можно использовать для вытяжки в других помещениях, в том числе в сауне, парилке, ванной. Из недостатков следует отметить относительно высокую стоимость оцинкованной стали. Что касается пластиковых труб, то они экономичны, дешевы, хорошо подходят для влажных и жилых помещений.

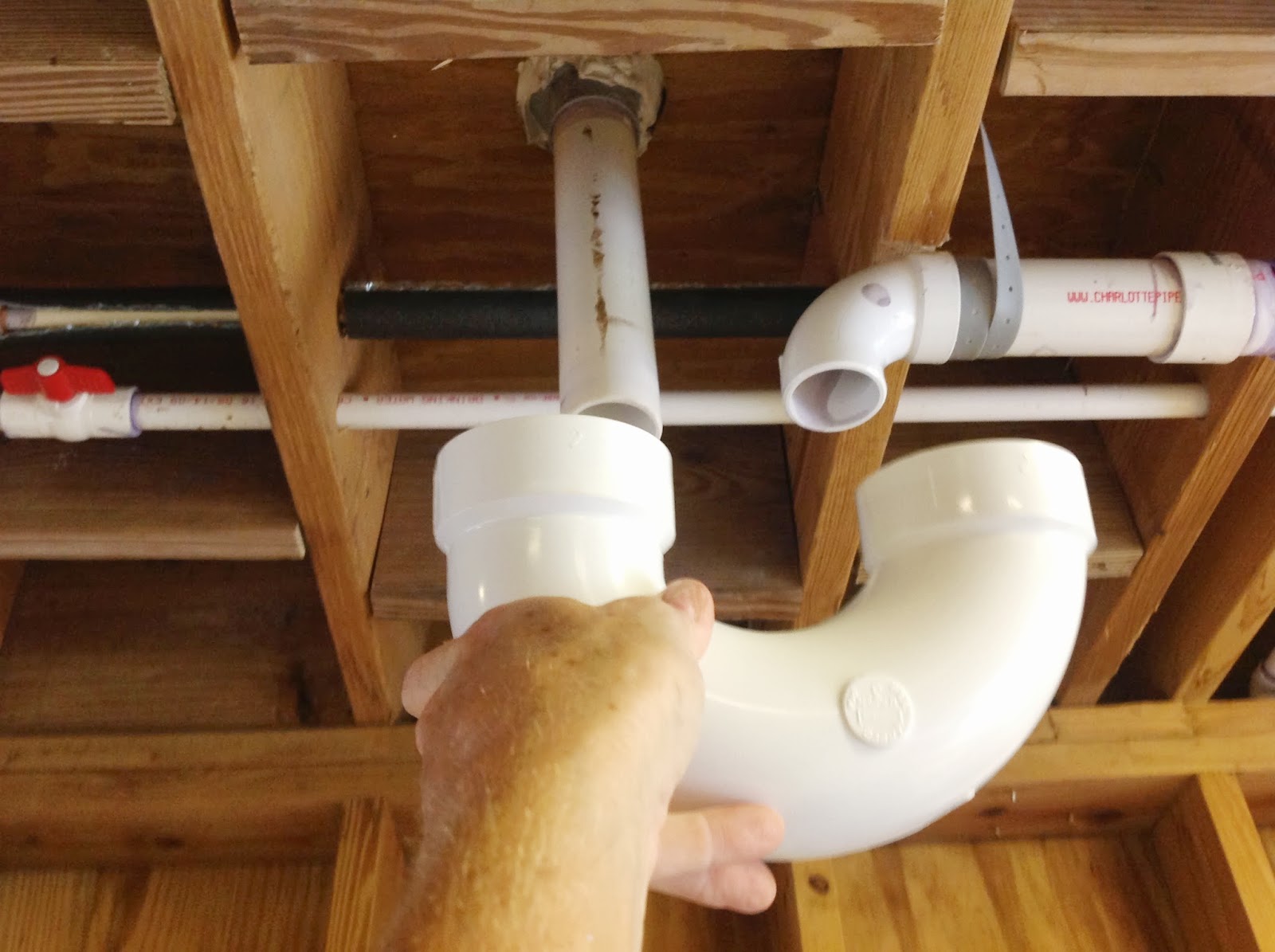

Пластиковые трубы для вентиляции

У пластиковых канализационных труб, используемых для создания вентиляции в доме своими руками, есть ряд плюсов:

  • Большой размерный ряд для подбора трубы необходимого размера.
  • Широкий выбор комплектующих, позволяющих собрать сложную конструкцию трубопровода.
  • Полный комплект крепежей и креплений для многоуровневой установки и монтажа.
  • Небольшой вес конструкции, не дающий дополнительную нагрузку на стены здания и перекрытия.
  • Простота и скорость монтажа, возможность все сделать своими руками.
  • Сборка не требует специальных знаний и сложного оборудования.
  • Быстрый демонтаж или изменение конфигурации при необходимости.
  • Низкая цена.

Однако стоит упомянуть и о недостатках, которые во многих случаях легко исправляются:

  • Конструкция может деформироваться при резких перепадах температур, поэтому стоит предусмотреть теплоизоляцию.
  • Есть риск механических повреждений.
  • При прокладывании длинных воздуховодов (более 8-10 метров) необходимо учитывать влияние повышения температуры на изменение длины трубы.
  • На рынке практически отсутствуют прямоугольные воздуховоды и комплектующие к ним.

Наиболее удобный вариант для монтажа — трубы и комплектующие из ПВХ внутри с резиновыми уплотнителями. Такие трубы собираются в общую систему как конструктор, не требуя дополнительного оборудования.

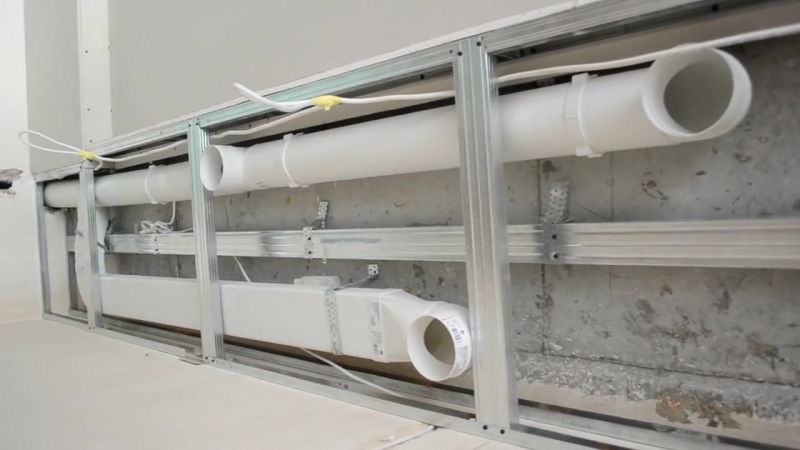

Монтаж воздуховодов своими руками

Работы по сборке вентиляции своими руками проводятся в несколько этапов:

  • Делается разметка трасс.
  • Устанавливаются крепежи.
  • Устанавливается вентилятор, к нему подключается первый элемент.
  • Сборка всей вентиляционной линии.
  • Пробный пуск и проверка всех рабочих элементов.

Наружные элементы вентиляции и участок воздуховода от приточной решетки до отсечного воздушного клапана следует покрывать теплоизолирующими материалами. В жилых помещениях его можно дополнительно шумоизолировать пенопластом.

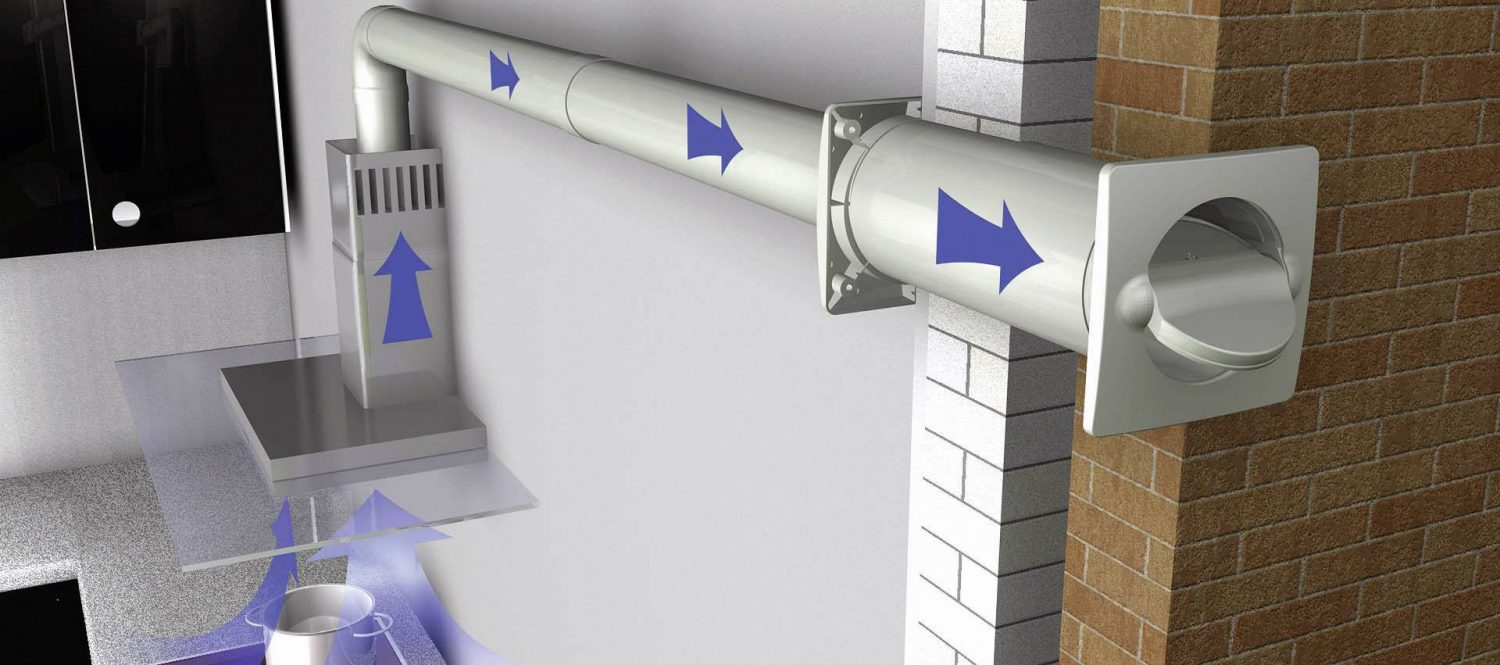

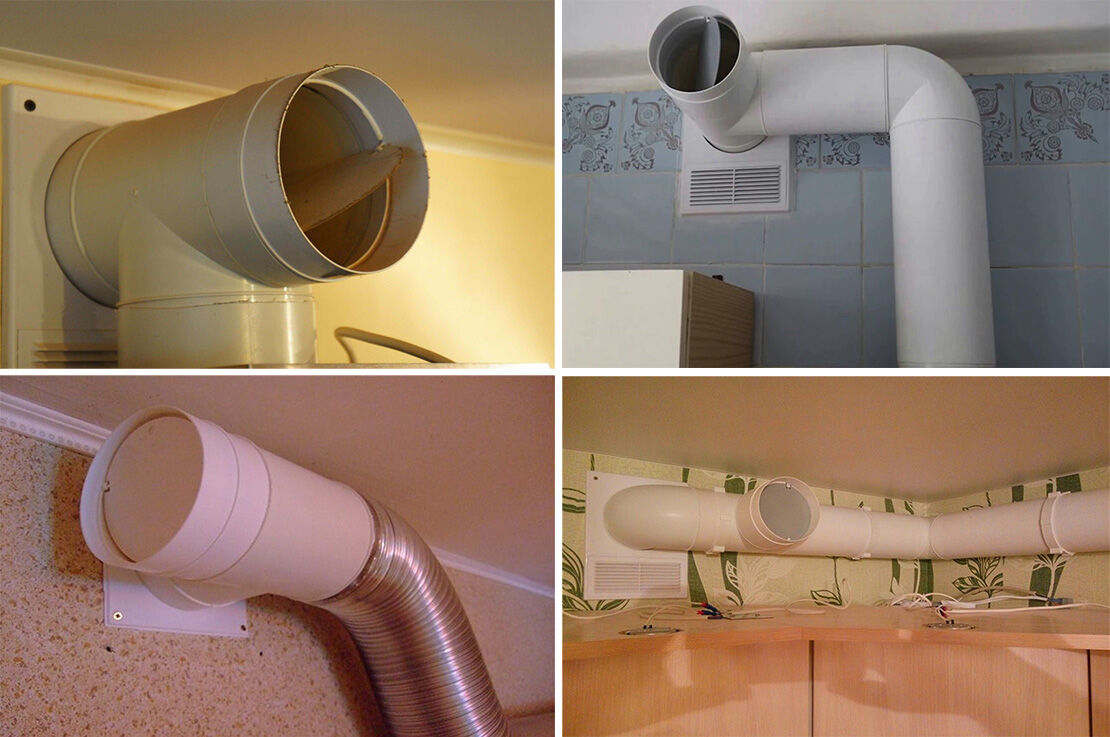

Вентиляция на кухне своими руками

При выполнении вентиляции на кухне своими руками необходимо помнить, что в горячем цеху или над плитой постоянно повышенная температура, пар, различные запахи. Часто помимо плиты работает духовка.

Вентиляция на кухне должна сочетаться с общедомовой вытяжкой для предотвращения распространения запахов в другие помещения. Обустройство и монтаж вытяжки на кухне имеет ряд особенностей:

  • Для корпуса вытяжки лучше использовать алюминий.
  • В системе следует обязательно предусмотреть фильтры (которые впоследствии следует чистить не реже 1 раза в 3 месяца).
  • Использование вентилятора с регулировкой скоростных режимов.

Сам вытяжной канал монтируется по описанной выше схеме.

Вентиляция в ванной своими руками

Ванная комната и санузел — это наиболее проблемные места в доме. Повышенная влажность, пар, температура, характерные запахи, микробы и бактерии, скапливаясь в небольших по объему помещениях, представляют угрозу не только для человека, но и для внутренней отделки.

При обустройстве вентиляции в этих помещениях необходимо делать вентиляционную шахту, выходящую на крышу здания. При монтаже конструкции следует учесть, что чем прямее будет форма вентканала, тем более беспрепятственно будут двигаться воздушные потоки, проветривая помещение.

В ванной и санузле возможно использование естественной и принудительной вентиляции. Более эффективна — принудительная.

При монтаже принудительной вентиляции рекомендуется использовать устройства с низким уровнем шума (максимум 30 децибел). При монтаже вентканалов лучше использовать противоположную от дверей стену для лучшей тяги. Мощность вентилятора подбирается индивидуально в зависимости от размера помещения и интенсивности использования.

Рисунок 4. Вентиляция в ванной и санузле.

Монтаж вентиляции своими руками достаточно трудоемкий процесс, требующий предварительных расчетов, подбора оборудования, труб, комплектующих. Однако, изучив всю информацию по вопросу установки вентиляции в доме своими руками, вполне возможно самому справиться с этой задачей.

Юрий Хомутский, технический редактор журнала «Мир климата»

Трубы для вентиляции: пластиковые, оцинкованные, гофрированные, металлические

Во всех крупных зданиях необходимо обеспечить качественную вентиляцию. Сделать это с помощью пассивной циркуляции воздуха практически невозможно из-за большого объема помещений. Поэтому возникает потребность в системе принудительной вентиляции, важным составляющим которой являются трубы. Именно по ним происходит циркуляция воздуха.

Воздуховоды для вентиляционной системы должны быть легкими, так как монтируются под потолком. Для тяжелой конструкции требуются мощные крепления, что не всегда возможно. Давление в системе невелико, поэтому вентиляционные трубы не нуждаются в толстых стенках, что позволяет сделать их более легкими.

Вентиляционные каналы непосредственно соприкасаются с воздухом, которым мы дышим, и должны состоять из экологически чистого материала. Также важно обеспечить асептичность системы, чтобы не допустить появления в ней болезнетворных бактерий.

Дополнительными требованиями являются эстетичный внешний вид (в идеале конструкции не должны быть видны под потолочными и стеновыми панелями) и устойчивость к накоплению статического заряда.

Виды труб для вентиляционных систем

На протяжении многих лет в жилых и производственных помещениях используются металлические трубы. Они изготавливаются из сплавов алюминия и стали. Их преимуществами являются:

  • прочность;
  • долговечность;
  • экологичность;
  • устойчивость к возгоранию.

Недостатком металла является его склонность к коррозии. Эта проблема решается с помощью оцинковки и использования нержавеющих сплавов.

Другой минус — большой вес конструкции. Его устраняют с помощью  уменьшения толщины стенок воздуховодов. Как было сказано выше, вентиляционная система не особо требовательна к прочности. Еще один недостаток — такие трубы способны накапливать статическое электричество. При изготовлении металлических воздуховодов на внутренней поверхности всегда остается легкая шероховатость, которая увеличивает сопротивление потоку воздуха и требует дополнительной мощности нагнетания.

Конструкции из металла отличаются шумностью. Любой сплав хорошо проводит звук. Шум вентилятора, электромотора или потока воздуха часто бывает слышен во всем здании. Звук передается по вентиляционным каналам.

Сравнительно недавно на рынке появились трубы ПВХ. Их преимуществами являются:

  • легкость;
  • прочность;
  • низкая звукопроводность;
  • отсутствие статического электричества;
  • устойчивость к коррозии.

Теоретически пластик должен служить вечно. Но по сравнению с металлом он отличается более высокой пожароопасностью. Поливинилхлорид не горит, однако при высокой температуре может выделять токсичные вещества, которые сразу попадут в воздух.

Конструкции из ПВХ имеют идеально гладкую внутреннюю поверхность, что уменьшает сопротивление потоку воздуха и увеличивает пропускную способность.  Пластиковые трубы лучше подходят для установки на промышленных предприятиях, где есть агрессивная среда, например, в воздухе содержатся кислотные или щелочные пары. Металл в таких условиях подвержен химической коррозии, а поливинилхлорид является инертным материалом. Также пластиковые каналы отличаются легкостью и быстротой монтажа, не требуют проведения сварочных работ.

Ниже приведена видеоинструкция по монтажу пластиковых воздуховодов

Их изготавливают из поливинилхлорида или полиуретана жесткого или среднего типа. Возможно применение многослойной прессованной бумаги, пропитанной синтетической смолой, но этот материал боится воды. Его нельзя использовать в помещениях с повышенной влажностью.

Сегодня почти все вентиляционные системы монтируются из труб ПВХ. Исключение составляют только некоторые промышленные предприятия, например, металлургические заводы, где вентиляция работает при высокой температуре. На таких объектах устанавливаются стальные или алюминиевые воздуховоды.

Важно! Пластиковые конструкции запрещены к применению, если температура проходящего или окружающего воздуха может превышать 80 градусов.

Используются также трубы из магнитных неорганических композиций с добавлением стекловолокна. Они сочетают преимущества пластиковых и металлических конструкций — устойчивы ко всем видам коррозии, легки, прочны, не горят и не боятся влаги.

Особенности формы и монтажа вентиляционных труб

Воздуховоды могут иметь круглое, прямоугольное или овальное сечение. Форма выбирается исходя из особенностей конкретной вентиляционной системы.

Трубы прямоугольного сечения по сравнению с круглыми удобнее в монтаже и более компактны, но хуже пропускают воздух. Для них потребуется более эффективная принудительная вентиляция.

Конструкции круглого и овального сечения могут быть прямошовными и спиральными.

Последние более прочные за счет ребер жесткости, расположенных по всей длине, но и стоят значительно дороже из-за повышенного расхода материала при изготовлении. Спиральные каналы целесообразно использовать на длинных прямых участках воздуховодов. Конструкции с низкой жесткостью в таких случаях могут провисать под собственной массой.

Трубы прямоугольного сечения бывают только прямошовными. При их использовании длина прямых участков магистрали не должна превышать нескольких метров для избегания провисания и деформации. Прямоугольные воздуховоды выпускаются в виде отдельных секций, соединяющихся с помощью сварки или фланцевых замков. Возможна стыковка с использованием металлических реек.

Для некоторых участков системы вентиляции необходимы гофрированные полужесткие трубы с изменяемой формой. Они изготавливаются из алюминиевой ленты, натянутой на стальной проволочный каркас с ребрами большого сечения. Такие каналы могут изгибаться почти под любым углом, что удобно при монтаже поворотных участков вентиляционной магистрали. Высокая гибкость позволяет использовать полужесткие конструкции только на коротких участках.

Важно! Существенный недостаток алюминиевой трубы — повышенное образование водяного конденсата на внешних и внутренних стенках в результате охлаждения воздуха. Скапливающаяся влага ускоряет коррозию и значительно уменьшает срок службы алюминиевого воздуховода по сравнению с пластиковым.

Более дешевым вариантом гофрированной конструкции является ее пластиковый аналог, без  проволочного каркаса. Гофра из ПВХ легче и не подвержена коррозии, но пожароопасна, поэтому ее нельзя устанавливать в помещениях с высокой температурой. Обычно пластик не столько прочен, как сталь, но для сложных условий эксплуатации можно использовать гофру из поливинилхлорида сверхтяжелого типа. Она отличается значительной механической прочностью, не менее 1100 Н на 5 сантиметров длины.

При устройстве вентиляции в пределах одного здания обычно используются магистрали разных форм и конструкций для достижения оптимальной эффективности вытяжки воздуха.

При монтаже воздуховодов в жилых помещениях нужно учитывать ряд важных моментов. Вентиляционные магистрали должны иметь эстетичный внешний вид, а в идеале и вовсе скрываться под потолочными или стеновыми панелями. Если скрыть канал не получается, следует использовать пластиковую трубу прямоугольного сечения. Она более компактна и лучше вписывается в интерьер. Желательно выбрать воздуховод такого же цвета, что и окружающая стена. В жилых помещениях сложно установить большой и шумный вентилятор для принудительного нагнетания воздуха, но небольшие размеры частных домов позволяют ограничиться пассивной вентиляцией без использования нагнетателей.

Помимо описанных выше конструкций, в жилых помещениях можно смонтировать воздуховоды из толстостенных чугунных каналов, которые обычно используются при устройстве канализации. Их главное преимущество — цена, намного  меньшая, чем у алюминиевых и пластиковых аналогов.

В самом простом варианте чугунная вентиляция представляет собой трубу с защитным колпаком, торчащую из крыши или из погреба.

У такой конструкции много недостатков — большая масса, сложность монтажа (тут не обойтись без газовой сварки) и некрасивый внешний вид. Чугун подвержен сильной коррозии, поэтому со временем канал может засориться ржавчиной. В наши дни такие магистрали почти не используются.

Можно сделать воздуховод из пластикового канализационного канала.

Он тоже стоит значительно дешевле вентиляционных труб, но по сравнению с чугунным легче, проще в монтаже и более долговечен.

При необходимости утеплить вентиляцию, можно использовать сэндвич-трубы. Это обычные металлические или пластиковые воздуховоды, обернутые утеплителем, как правило, минеральной ватой. Уже существующие магистрали несложно утеплить с помощью любого теплоизоляционного материала.

Устройство эффективной системы вентиляции требует тщательного расчета, определения вида и количества необходимых материалов, грамотного монтажа. Результатом этой работы должен стать чистый и свежий воздух в жилом доме или производственном цеху.

Как утеплить вентиляционную трубу – видео, инструкция

На чтение 4 мин. Просмотров 346 Опубликовано

Предисловие. Рассмотрим в данной статье, чем и как утеплить вентиляционную трубу на крыше и для чего следует выполнять данную работу. Для владельцев частных домов все данные вопросы весьма актуальны и они часто задаются вопросом, какие лучше утеплители использовать, чем утеплить вентиляционную трубу на улице. Видео инструкцию по проведению изоляционных работ смотрите в конце этой статьи.

Нужно ли утеплять вентиляционную трубу на крыше?

Как и чем утеплить вентиляционную трубу

Давайте разберемся, надо ли утеплять вентиляционные трубы на крыше и на чердаке? Для чего выполняется утепление коммуникаций, чем утеплить вентиляционную трубу на улице и трудно ли сделать всю работу самостоятельно? Многие жители частных домов ответят на данные вопросы однозначно, что утеплять вентиляцию необходимо и причина здесь – конденсат.

Без утепления пластиковых труб вентиляции конденсат будет образовываться на внутренней поверхности трубы, и стекать по стенкам, затекая через стыки в перекрытия дома. Отрицательное влияние влажности на вентиляционный канал зависит от материала, из которого он выполнен. При этом в сильные морозы из-за инея просвет трубы может снизиться.

Все дело в том, что теплый воздух содержит в себе много влаги, а зимой при соприкосновении с холодными стенками трубы он охлаждается. При охлаждении водяной пар из воздуха выпадает в виде конденсата на холодных поверхностях. Этот известный всем физический процесс неизбежен, когда теплый воздух доходит до стенок не утепленной вентиляционной трубы на улице или чердаке частного дома.

Где необходимо утеплять вентиляционную трубу?

Вентиляционные выходы на кровле дома

В каких местах нужен слой утеплителя для труб? Ответ на вопрос очевиден: там, где будет происходить охлаждение воздушного потока. Если вентиляция выведена через стену дома, то труба утепляется до дефлектора. Часто вентиляционные трубы идут через не утепленный чердак, здесь утепление коммуникаций начинается от точки, где труба начинает охлаждаться.

Для больших производственных или офисных помещений используют утепленный вентиляционный клапан. Механизм представляет собой регулируемые жалюзи, ограничивающие воздушный поток. При необходимости есть возможность подогревать выходящий воздух, ТЭНы разогревают створки клапана во избежание выпадения конденсата на поверхности.

Но для частных домов и при большой протяженности вентиляции данное решение не подходит из-за дороговизны. Необходимо найти на всем протяжении коммуникаций точку росы – температуру, при которой в воздухе начинает образовываться конденсат. Следующая таблица поможет самостоятельно определить участок воздуховода, где при текущей влажности воздуха начнет выпадать конденсат.

Таблица поможет определить место выпадания конденсата в трубе

Чем утеплить вентиляционную трубу на улице?

Сделаем обзор утеплителей, которые можно применять для коммуникаций. Теплоизолирующие качества материала, конечно, в приоритете при выборе, при этом утеплитель не должен распространять пламя при пожаре, а его стоимость не должна быть заоблачной. Для тех, кто решил сделать утепление вентиляционной трубы своими руками необходимо выбирать максимально  простой в монтаже материал.

Скорлупа из минваты со слоем фольги

Минеральная и каменная вата

Достоинства материала в дешевизне и пожарной безопасности. Однако ее монтаж достаточно трудоемкий монтаж: коммуникации оборачиваются минеральной ватой, а затем закрываются оцинковкой или фольгой. Каменная вата со временем слеживается, при намокании теряет свои свойства.

Этих недостатков лишена утепленная гофра и вентиляционные трубы из оцинкованной стали утепленные на основе минеральной ваты, однако все трубы вентиляции необходимо будет демонтировать, и перекладывать коммуникации заново.

Пенопластовая скорлупа для труб вентиляции

Пенопласт, пенополиуретан

Разъемная скорлупа из пенополистирола удобна в монтаже: следует просто надеть на трубу половинки теплоизоляции и прижать их, чтобы соединение зафиксировалось. Пенопласт обеспечивает прекрасную теплоизоляцию, не изменяется в размере и не теряет своих изначальных качеств при увлажнении.

Скорлупа для утепления труб может изготавливаться из пеноплэкса и вспененного пластика, что позволит недорого утеплить вентиляционную трубу на улице. После монтажа пенопластовой скорлупы на коммуникациях, ее следует зафиксировать хомутами.

Трубки разного диаметра из пенофола

Вспененный полиэтилен и каучук

В продаже материал представлен в виде трубок различного диаметра, которые легко надеваются на трубу. Материал недорогой, не боится влажности и небольших механических нагрузок.

Одна из разновидностей данного утеплителя – фольгированный пенофол, который можно уложить в несколько слоев при необходимости.

Кроме того, есть современная и надежная трубная изоляция К-Флекс из вспененного каучука для утепления вентиляционных труб в частном доме, которая не боится влаги и низких температур.

Вентиляционный канал в частном доме, его значение

Вентиляционный канал в частном доме − почему он жизненно необходим?

Огромные темпы строительства частных домов, которые наблюдаются по всей стране, все же внушают некоторые сомнения в качественном строительстве. Под этим подразумевается, что в непрекращающейся гонке на лучшие и дорогие пластиковые окна, элитные двери, строители могут не учесть такую на первый взгляд не столь важную деталь, как вентиляционные каналы в частном доме.

Многие лишь отмахнутся и будут убеждать, что в доме хватит вентиляционных каналов в санузле и на кухне. Но это глубокое заблуждение в дальнейшем может привести к проблемам со здоровьем, ведь недостаток свежего воздуха в комнатах очень быстро возникнет из-за хорошей герметизации пластиковых окон и плотно закрывающихся дверей. Про кладку вентиляционных каналов необходимо задуматься еще на этапе планирования строительства частного дома и предусмотреть вентиляционную систему по всему дому. Особого труда и навыков не требуется для такого строительства.

Основные элементы вентиляционных каналов в доме

В капитальных стенах дома толщиной не меньше 380 мм проводится кладка вентиляционных каналов из кирпича. При этом сечение канала составляет 130 х 130 мм. Под потолком располагается входное отверстие канала. Наилучшим вариантом вентиляции, будет размещение ее в центральной стене дома, а уже оттуда проводится разводка ответвлений из пластиковых труб диаметром не больше 120 мм по всем помещениям. Вентиляционная система не должна иметь большого количества горизонтальных ответвлений, они очень сильно уменьшают тягу, от этого снижается эффективность всей системы вентиляции. Одна общая труба соединяет в себе каналы из отдельных помещений, и все вместе выводится наружу.

Главные характеристики вытяжной трубы:

  1. Толщина стенки вытяжной трубы должна быть не меньше 2,5 кирпича. Меньшая толщина стенок приведет к быстрому охлаждению вентиляционного канала в зимнее время. Холодный будет быстро попадать внутрь канала и опускаться вниз, вместо того чтобы выводиться по нему наружу.
  2. Высота трубы должна быть выше конька дома. На поверхности крыши будут образовываться завихрения воздуха, если высота канала будет ниже конька. Необходимый расчет высоты проводится путем прокладывания прямой от конька по направлению к трубе, по горизонтальной линии и под углом в 10 градусов. Вентиляционная труба не должна быть ниже полученной прямой.
  3. Строительство вентиляционного канала для отопительного котла или камина предусматривает заделку всех щелей кладочным раствором, а сам канал должен иметь размеры 130 х 20 мм.

Особое внимание необходимо обратить на нормальную работу вентиляционной системы камина или печи, чтобы происходил процесс полного сгорания древесины, и удалялись остатки продуктов сгорания. Для того чтобы древесина сгорела полностью, должен быть достаточный доступ кислорода, без этого топливо не сгорит и выделится угарный газ, который скопится в помещении. Для обеспечения достаточной тяги в вентиляционном канале, необходимо подвести трубу под полом к камину или печи.

Дополнительным элементом, обеспечивающим приток свежего воздуха в помещение, служит вытяжка. Владельцы кухонных плит массово устанавливают вытяжку, наивно полагая, что так обеспечивают дополнительную приточную вентиляцию воздуха. Они ошибочно заводят воздуховод от нее в вентиляционное отверстие на кухне и закрывают его. Когда вытяжка начинает работать, она удаляет весь воздух вокруг себя, начинается процесс движения воздушных потоков.

Но это не значит что, удалив 1000 м3 вокруг себя, вытяжка закачает такое же количество свежего воздуха. Наоборот, разницу в образовавшемся воздушном пространстве очень быстро заполнит воздух из других помещений. В многоэтажных и частных домах предусмотрено сечение вентиляционного канала 130 х 130 мм.

Поэтому вентиляционный канал для вытяжки диаметром 140 мм, после принудительного присоединения к нему вытяжки, работает максимально неэффективно. На такой мизерный эффект вентиляции воздуха, не повлияет покупка более мощной кухонной вытяжки. Из-за маленького диаметра сечения канала, вытяжка будет просто сама себя душить.

Вентиляционный канал

Среди множества рекламных предложений, которые предлагают воспользоваться принудительной приточной вентиляцией, самым популярным является вариант установки вентилятора. Казалось бы, нет ничего проще – вентиляторы для вытяжки канальные, после их установки обеспечат закачивание очищенного воздуха. Комната наполнится очищенным с помощью фильтра кислородом, а при необходимости даже нагреется. Не стоит забывать, что после нескольких циклов работы вентилятора, на его фильтры осядут всевозможные микробы, грязь, а после включения вентилятора весь рассадник бактерий вместе со спорами попадет в жилой дом. Чтобы этого избежать, необходимо систематически, а не 1 раз в полгода, менять фильтры.

Основные правила для устройства и эксплуатации вентиляционных каналов в частном доме

Первое правило грамотной вентиляции в частном доме – предусмотреть наличие всех каналов еще на этапе проектирования дома.

  • Канальная вентиляция на кухне должна быть комбинированной системы - естественной и принудительной. В качестве принудительной вентиляции будет служить кухонная вытяжка, которая будет строго соответствовать ширине плиты, допускается небольшое увеличение по ширине, и устанавливаться над ней на расстоянии 0,75 м к газовому нагревательному прибору и 0,65 м к электрической плите. Естественной вентиляцией будет служить вентиляционный канал.
  • Вентиляционные каналы в частном доме обязательны во всех жилых помещениях, особенно если в наличии металлопластиковые окна.
  • Устройство принудительной вентиляции, которое будет включаться при загорании света, в санузле.
  • Без применения фильтров обеспечить зазоры в металлопластиковых окнах и наличие каналов под подоконником.

Обязательным безопасным условием пользования вентиляцией в частном доме является своевременная прочистка вентиляционных каналов. Для этого устраивается специальный карман для чистки с глубиной не меньше 0,25 м. В нем будет скапливаться сажа и остатки золы. Такой карман надо расположить в стене дымовых труб, ниже того места, где присоединяется труба из стали или ниже места подключения камина.

При установке асбестоцементных труб, необходимо предусмотреть оцинкованные листки для чистки. В месте скопления отходов переработки сгорания топлива, устраиваются отверстия для прочистки вместе с закрывающими их дверками. Они располагаются в нижней части дымохода и заделываются уложенным на глиняный раствор кирпичом на ребро. Такое устройство кармана обеспечит функциональную эксплуатацию дымового канала.

Даже если произойдет выпадение кирпича, он упадет в нижнюю часть вентиляционного канала и не закроет подключение. Все отходы работы дымохода, раскрошившийся кирпич скапливаются в кармане для чистки. Поэтому так важна чистка дымоходов и вентиляционных каналов, ведь большинство случаев отравления угарным газом в жилых помещениях происходило именно из-за попадания мусора в вентиляцию и несвоевременной очистки кармана.

Предъявляемые требования к вентиляционным каналам очень высокие. Ведь они несут ответственность за жизнь и здоровье живущих в доме людей. На качественную работу вентиляции влияет размер вентиляционного канала. В комнате дома с высотой потолка 2,7 м нижнее отверстие канала должно находиться на расстоянии не больше 0,5 м от потолка и не меньше 1,8 м от пола.

Обязательно устанавливается вентиляционная решетка с размеров 150 х 150 мм на входном отверстии. Если на кровле дома уже есть дымовой канал, тогда вентиляционный располагается на одном уровне с ним. При выполнении вентиляционного канала в кирпичной кладке, размер сечения должен быть равен 140 х 140 мм или больше, то есть 0,5 х 0,5 кирпича, с диаметром не меньше 0,15 м. В течение одного часа вентиляционный канал должен обеспечить троекратный обмен воздуха.

В частных домах предусмотрено отопительное оборудование, которое в обязательном порядке должно иметь вентиляционные каналы. Если дом старый, но в нем остался дымоход от неработающей печи, его можно использовать под вентиляционный канал. Если место установки отопительного оборудования не совпадает с местом расположения канала, вытяжку воздуха осуществят вентиляционные каналы из оцинковки. Они удобны в применении и с достаточно невысокой стоимостью.

Какой должна быть вентиляция в частном доме видео

Читайте также: Кто сказал, что на здоровье нельзя экономить? Выгодная установка вентиляции

Каким требованиям должна соответствовать труба для вытяжки

Содержание статьи

Труба для вытяжки может эксплуатироваться в частном доме.  В этом случае она предназначается для газовой колонки. Рассмотрим, как выбрать и установить вытяжные трубы для кухни или газовых котлов.

Вытяжка для кухни

Вернуться к содержанию ↑

Конструкции для установки в квартире

Различают следующие трубы, устанавливаемые для вытяжки на кухне:

  • Пластиковые. Могут быть квадратными и круглыми. Они эстетичны, обладают высокой пропускной способностью. Гладкие стенки способствуют уменьшению шума, отсутствию грязи, скапливающейся на стенках. Пластиковые трубы демократичны в плане стоимости. Их срок службы достигает 10 лет. В течение всего этого времени они не нуждаются в обслуживании, прочистке. Установка очень проста. Для монтажа потребуются переходники Г-образного типа, переходники с вытяжки, герметик. Пластиковые конструкции имеют разный диаметр. Какой диаметр выбрать? Выбор зависит от мощности сети, размеров канала вентиляции;
  • Гофрированные. Применяется обычно тогда, когда есть сложности с разводкой из-за невозможности использовать несколько колен. Они отлично подходят для установки в труднодоступных местах. Отличаются простым монтажом, отсутствием необходимости приобретать переходники, экономичностью, прочностью. Выполняются из алюминия или пластика. При выборе алюминиевой трубы важно рассчитать ее оптимальный диаметр. Этот параметр зависит от размера выхода системы вентиляции и вытяжки. При монтаже требуется растянуть ее, так как складки способствуют увеличению шума. Среди минусов можно отметить необходимость регулярной прочистки.

Что выбрать? Если вы готовы пожертвовать низкой шумностью во имя простоты установки и конструкции, выбирайте гофрированные изделия. Если же вам важна высокая пропускная способность, покупайте конструкции из пластика.

Пластиковая труба для кухонной вытяжки

Вернуться к содержанию ↑

Особенности установки конструкций из разных материалов

Монтаж трубы в кухне зависит от материала, из которого выполнено изделие для вытяжки. Для установки пластиковых конструкций потребуются переходники. Если устанавливаются изделия квадратной формы, необходимы также колена.

При монтаже вытяжки в кухне важно помнить следующие правила:

  • Вытяжные конструкции для кухонной вытяжки рекомендуется приобретать тогда, когда определен нужный диаметр и сечение. Все эти параметры зависят от размеров отверстия вентиляции и вытяжки. Размеры изделия не должны быть меньше, чем выход вентиляции в кухне. В ином случае это приведет к снижению мощности, большей нагрузке на систему, что может стать причиной раннего выхода из строя;
  • Нельзя монтировать вытяжные конструкции в кухне так, что угол их превышал бы 90 градусов. Каждый большой загиб негативно влияет на производительность кухонной системы. Кроме того, это приводит к неправильному оттоку воздуха;
  • Желательно установить обратные клапаны для предупреждения обратного хода воздушного потока.

Гофротруба для вытяжки на кухне

Соблюдение простых правил позволит установить конструкцию для кухонной системы так, что она будет вам служить долго и не испортит настроение поломками.

Вернуться к содержанию ↑

Разновидности конструкций для нагревательных устройств

Установить вытяжки для газовой колонки выгодно по следующим причинам:

  • Они способствуют увеличению тяги;
  • Они выполняют функцию отвода продуктов горения.

Стандартный диаметр трубы для газовой колонки – 110 мм и 130 мм. Конструкции, диаметр которых составляет 110 мм, применяются для газовой колонки мощностью не более 19 кВт. Изделия диаметром 130 мм применяются для устройств в частном доме, мощность которых составляет от 21 кВт.

Трубы для вентиляции, устанавливаемые в частном доме, бывают следующих типов:

  • Гофрированные. Среди достоинств можно отметить надежность, мобильность, демократичную цену. Изделия для газовой колонки в доме можно растягивать до 3 метров, увеличивать при помощи металлического скотча. При монтаже, для придания нужной формы и направления, применяется проволока из стали;
  • Алюминиевые. Преимущества таких конструкций для газовой колонки в частном доме: стойкость к влиянию конденсата, небольшой вес, простой монтаж;
  • Стальные. Стандартная длина – 1-1,5 метра. Если в системе вентиляции есть горизонтальный участок, можно устанавливать отводы на 90 градусов. Преимущества: прочность, надежность, большой срок службы. Недостатки: образование конденсата, необходимость утепления в зимний период;
  • Коаксильные. Такие трубы все чаще используются в частном доме для организации работы газовой колонки. Преимущества: в доме остается больше чистого воздуха, высокая производительность. Конструкция монтируется с уклоном в 3 градуса. Это нужно для того, чтобы в систему не попали осадки.

Вытяжка для газовой колонки

Вернуться к содержанию ↑

Правила установки воздуховодов

Прежде чем монтировать воздуховоды для вентиляции в частном доме, важно провести расчеты.

Диаметр конструкций зависит от:

  • Мощности газовой колонки;
  • Объемов отработанного воздуха при максимальной мощности;
  • Разницы температуры снаружи и температуры отработанного воздуха;
  • Высоты воздуховода.

Высота конструкции зависит от типа газовой системы. Перед монтажом определяется место, где лучше всего установить воздуховод.

Если в частном доме имеется камин или иные системы с дымоходами, удобно будет подвести воздуховод к ним. Если же камин отсутствует, проделывается выход, куда монтируется асбестовая конструкция диаметром от 120 мм.

Прямоугольная труба для вытяжки

Степень тяги зависит от высоты воздуховода. Лучше, если конструкция будет выше кровли на один метр (как минимум). Для обеспечения безопасности, воздуховод крепится высоко на стене в доме. Перед установкой выполняются отверстия под крепления, затем устройство монтируется к стене при помощи саморезов. Возможно выполнение поворотов на 90 градусов. Выполняются они с помощью колен. Однако при этом снижается тяга.

Вентиляционные трубы, предназначенные для вытяжки, производятся в ассортименте, а потому вы обязательно сможете купить нужный вариант. Правильный выбор конструкций для вентиляции и качественная установка положительно влияют и на производительность, и на долгий срок службы системы.

Вернуться к содержанию ↑

Как подключить кухонную вытяжку

АвторПоделитесьОцените

Виктор Самолин

Интересное по теме:

Пластиковые трубопроводы 101: описание вариантов сантехники для вашего дома

Что повысит безопасность, надежность и ценность вашего дома? Все начинается за стенами с выбора материалов трубопровода.

Хотя домовладельцы часто не уделяют особого внимания материалу трубопровода, он играет важную роль в благополучии вашей семьи, обеспечивает необходимое пространство как можно дольше при минимальном обслуживании и может повысить ценность вашего дома.

Знайте свои варианты пластиковых трубопроводов

Понимание различий между материалами труб может помочь вам лучше сообщить о своих пожеланиях вашему специалисту по ремонту или подрядчику. Обсудите материал трубопровода на ранней стадии проекта, чтобы убедиться, что материалы, которые вы хотите установить, указаны с самого начала.

Всегда уточняйте в местном кодексе или правоохранительных органах, одобрены ли материалы трубопроводов для данного применения. Если это не так, вы часто можете подать заявление на альтернативное материальное освобождение.Еще один совет: спросите своих соседей, какие трубопроводы у них дома и не возникали ли у них проблемы.

Как пластиковые трубы используются в вашем доме

Три наиболее распространенных применения пластиковых труб в доме:

● Водопроводные линии: трубы, идущие от улицы к вашему дому, по которым вода поступает из местного управления водоснабжения или коммунального хозяйства.

● Водораспределительные системы: трубы внутри вашего дома, по которым горячая и холодная питьевая вода подается в смесители, душевые кабины, устройства и приборы.

● Системы слива-сброса-сброса (DWV): трубы, которые собирают и удаляют воду, канализационные газы и отходы из туалетов, душевых, раковин и приборов.

Преимущества использования пластиковых трубопроводов в вашем доме

Независимо от того, какие пластиковые трубы вы используете для реконструкции дома или постройки нового дома, будьте уверены, зная, что все пластиковые трубы обладают следующими преимуществами:

● Безопасный и сертифицированный
Пластиковые трубы проходят сертификацию третьей стороной в соответствии с чрезвычайно строгими стандартами воздействия на здоровье, написанными NSF International.Пластиковые трубы сертифицированы на соответствие эксплуатационным требованиям и требованиям к безопасной питьевой воде, таким как NSF / ANSI / CAN 61. Если ваш трубопровод имеет сертификационный знак NSF (или другой сторонней организации), его можно использовать для питьевой воды.

● Доступность и экономия средств
Пластиковые трубы - это вариант с меньшим весом, поэтому их транспортировка дешевле, и зачастую их проще установить. Экономия времени и труда означает, что вы, как правило, платите меньше, а проект можно завершить быстрее.

● Гибкость
Гибкие пластиковые трубы легко протянуть сквозь стены, поэтому часто можно избежать разрыва существующих стен и дорогостоящего ремонта, связанного с модернизацией и реконструкцией.

● Совместимость с существующими системами
Пластиковые трубы совместимы с большинством существующих систем, поэтому их легко модернизировать в более старом доме.

● Долговечность и низкие эксплуатационные расходы
Пластиковый трубопровод устойчив к ржавчине и коррозии.Срок службы многих пластиковых трубопроводных систем составляет 50 лет и более, в зависимости от области применения.

● Устойчивое развитие
Оценка жизненного цикла показывает, что пластиковые трубы оказывают меньшее воздействие на окружающую среду по сравнению с другими материалами.

Из чего сделаны пластиковые трубы?

Большинство пластиковых трубопроводов изготавливается из термопластов - материалов, которые можно плавить, формовать, формовать и охлаждать. Материал труб каждого типа уникален и идеально подходит для определенных применений в вашем доме.

ABS - Акрилонитрилбутадиенстирол

ABS - это жесткий термопласт, который был первоначально разработан в начале 1950-х годов для использования на нефтяных месторождениях и в химической промышленности и был одобрен для использования в жилых помещениях в 1960-х годах.

Использование и применение АБС в домашних условиях:

● Дренажно-сливные системы - сливные линии унитаза, раковины и душа, а также вентиляционные трубы

Каков средний срок службы водопроводной системы из АБС-пластика?

50-70 +, но подробности уточняйте у производителя.Как и в случае с любой другой сантехнической системой, срок службы зависит от правильного применения и установки.

Изучите часто задаваемые вопросы об АБС.

ПВХ - поливинилхлорид

ПВХ - наиболее широко используемый термопласт в сантехнической и строительной промышленности.

Применение и применение ПВХ в домашних условиях:

● Водопровод

● Дренажно-дренажные системы - сливные линии унитаза, раковины и душа и вентиляционные трубы

● Электропровод

● Использование на открытом воздухе, если труба содержит достаточно стабилизаторов и УФ-ингибиторов для защиты от ультрафиолетового излучения или окрашена совместимой латексной краской на водной основе

● Дождеватели газонов

● Коммунальная канализация

Каков средний срок службы водопроводной системы из ПВХ?

50-70 + лет, но подробности уточняйте у производителя.Как и в случае с любой другой сантехнической системой, срок службы зависит от правильного применения и установки.

Изучите часто задаваемые вопросы о ПВХ.

ХПВХ - хлорированный поли (винилхлорид)

ХПВХ - это жесткий термопластический материал для труб и фитингов, изготовленный из ПВХ, обработанного дополнительным хлором. Одно из преимуществ ХПВХ заключается в добавлении хлора, который добавляет дополнительную тепловую способность, а также делает его устойчивым к повреждениям от сильно хлорированной или агрессивной воды.Многие водоочистные сооружения в США используют хлор в качестве дезинфицирующего средства в разной степени в зависимости от того, где вы живете, чтобы убить болезнетворные бактерии до того, как вода попадет в ваш дом.

Использование и применение ХПВХ в домашних условиях:

● Распределение горячей и холодной воды

● Бытовые пожарные оросители

Каков средний срок службы сантехнической системы из ХПВХ?

50-75 лет, но подробности уточняйте у производителя. Как и в случае с любой другой сантехнической системой, срок службы зависит от правильного применения и установки.

Изучите часто задаваемые вопросы о CPVC.

PE - Полиэтилен

PE - это гибкий термопластичный материал, полученный путем превращения этилена, газа, в полимер.

PE для домашнего использования:

● Линии подачи или распределения питьевой воды

● Распределение природного газа

● Дождеватели газонов

● Городская канализация

● Низкотемпературные системы теплопередачи, например, теплый пол

● Геотермальный

Каков средний срок службы водопроводной системы из полиэтилена?

50–100+ лет, но подробности уточняйте у производителя.Как и в случае с любой другой сантехнической системой, срок службы зависит от правильного применения и установки.

Изучите часто задаваемые вопросы о PE.

PE-RT - полиэтилен повышенной температуры


PE-RT - это гибкий пластиковый материал, изготовленный из полиэтиленовой смолы с более высокими эксплуатационными характеристиками, что делает его пригодным для использования при более высоких температурах, чем обычные полиэтиленовые трубы. PE-RT похож на PEX как по внешнему виду, так и по применению.

Применение PE-RT в домашних условиях:

· Линии подачи или распределения питьевой воды

· Низкотемпературные системы теплопередачи, например, теплые полы

· Высокотемпературные системы теплопередачи, радиаторы, плинтусы для горячей воды и т. Д. До 180 ℉

Каков средний срок службы водопроводной системы PE-RT?
50+ лет, но подробности уточняйте у производителя. Как и в случае с любой другой сантехнической системой, срок службы зависит от правильного применения и установки.

PEX - сшитый полиэтилен

PEX - это гибкий пластик, изготовленный из полиэтилена средней или высокой плотности. (Узнайте больше о производственном процессе PEX.)

Применение PEX в домашних условиях:

● Линии подачи или распределения питьевой воды

● Бытовые пожарные оросители

● Низкотемпературные системы теплопередачи, например, теплый пол

● Высокотемпературные системы теплопередачи, радиаторы, плинтусы для горячей воды и т. Д., до 200 ℉; уточнить у производителя

Каков средний срок службы сантехнической системы из PEX?

Более 50 лет, но подробности уточняйте у производителя. Как и в случае с любой другой сантехнической системой, срок службы зависит от правильного применения и установки.

Изучите часто задаваемые вопросы о PEX.

PP - полипропилен

Полипропилен - это полимер пропилена. Иногда это армированное стеклом и жесткая система трубопроводов из плавкого сплава.

Применение полипропилена в домашних условиях:

● Линии подачи или распределения питьевой воды

● Бытовые пожарные оросители

Каков средний срок службы сантехнической системы из полипропилена?

Проконсультируйтесь с производителем относительно конкретного материала и области применения.

Для получения более подробной информации о том, какие пластиковые трубы подходят для вашего дома, в том числе о том, над какими вопросами вам следует задуматься, прочтите сообщение в нашем блоге «Как найти правильные водопроводные трубы для вашего дома». «

Это сообщение не было отмечено тегами.

Труба вентиляционная для вытяжек в частном доме. Трубы вентиляционные: пластиковые, оцинкованные, гофрированные, металлические

.

В закладки

Экскурсия в историю: причины проблемы

Владельцы домов старой постройки, где давно не проводился капитальный ремонт, практически не знают проблем с вентиляцией жилого помещения, тогда как для владельцев новостроек этот вопрос стоит особенно остро.Возникает вопрос, в чем причина такой тенденции, ведь новые дома, казалось бы, строятся в соответствии со всеми существующими требованиями, но система вентиляции в них зачастую несовершенная. Как правило, в частных домах старой постройки, где окна еще не поменяли на пластиковые, действительно проблем с вентиляцией нет. Небольшой вентиляционной трубы на кухне для удаления углекислого газа достаточно, чтобы воздух в доме всегда был свежим. Это возможно благодаря использованным ранее строительным материалам и деревянным окнам, которые тем не менее пропускают достаточное количество воздуха, обеспечивая его естественное течение по всему помещению.

В новых домах используются современные «недышащие» материалы и пластиковые окна, которые хоть и более прочные, но полностью перекрывают поток воздуха. После капитального ремонта дома старой постройки нередки проблемы с вентиляцией. Плохая вентиляция в доме провоцирует проблемы со здоровьем у хозяев, приводит к скоплению углекислого газа. Такие явления, как повышенная влажность в гостиной, образование плесени на стенах - основные явления, которые можно наблюдать при плохой вентиляции.Многие специалисты-строители пришли к выводу, что именно эпоха пластиковых окон создала недостаток свежего воздуха в жилых частных домах.

Приточно-вытяжная труба в доме

В большинстве случаев система вентиляции в современных домах проектируется еще на стадии строительства, но если бы эта система не была предусмотрена, вполне возможно восполнить это упущение. В старом доме вполне возможно сделать вентиляционную систему с необходимыми вентиляционными отверстиями, что поможет избежать негативных последствий отсутствия необходимой вентиляции. В строительстве, как правило, применяют системы воздухообмена трех типов: естественные, приточно-приточно-вытяжные. Естественная вентиляция в обычном доме с более-менее современным ремонтом не очень эффективна, ведь если в комнатах пластиковые окна, естественная циркуляция воздуха в них полностью перекрывается. Что делает невозможным использование известной системы естественной вентиляции, которая так распространена и эффективна в многоквартирных домах.

Кроме того, естественная системная вентиляция работает из-за разницы температур воздуха в помещении и на улице, что приводит к тому, что в частном доме такая система летом полностью перестает работать.

Для частного дома система вентиляции, способная перекачивать и удалять воздух - более подходящий вариант, поэтому лучше учитывать приточную или приточно-вытяжную систему.

Система подачи идеальна для домов, площадь которых не превышает 300 квадратных метров. м. Если площадь дома намного больше, есть смысл использовать приточно-вытяжную систему.

Частная система вентиляции в частном доме

Принцип работы системы приточной вентиляции довольно прост.На крыше частного дома, обычно над кухней, устанавливают две - это основа будущей вентиляции. Одна труба служит для входа воздуха в помещение, другая - для вывода. Вытяжная труба, которая предназначена для ввода свежего воздуха в помещение с улицы, оснащена специальным вентилятором, часто с системой автоматического включения и выключения и дополнительным регулятором мощности, позволяющим регулировать интенсивность притока воздуха в помещение. вентиляционные проходы.


Вентиляционные проходы сформированы таким образом, что свежий воздух попадает в спальни и другие жилые помещения, а затем, проходя через комнату, естественным образом уносится в коридор, кухню и ванную комнату, где расположены выходные отверстия.Вторая выхлопная труба. Используется только для выхода воздуха и должна иметь встроенный колпак, хотя в некоторых случаях можно обойтись и без него. Итак, вторая вытяжная труба подключается к приточным вентиляционным каналам, которые необходимо проложить в ванной и кухне.

Таким образом, нагнетаемый воздух будет поступать в спальни, а затем выталкиваться в кухню и ванную комнату, что предотвратит накопление влаги в комнате и неприятные запахи из кухни. Такой способ организации вентиляции в частном доме чрезвычайно эффективен.Стоит более подробно рассмотреть, как правильно установить такие вытяжные системы в частном доме, а кроме того, какие инструменты и материалы для этого понадобятся.

Система забора воздуха в дом

В уже построенном доме устроить вентиляционные каналы крайне сложно, так как в этом случае придется либо проделывать отверстия в стене, что не всегда реально, либо иметь это в помещении, что не очень удобно, так как это вид общения сильно портит дизайн интерьера.Если речь идет о частном доме, оптимальным вариантом будет устройство на чердаке вентиляционных каналов, проделав в потолке отверстия для выходов вентиляции. Для формирования вентиляционного канала для приточного воздуха необходимо использовать специальные вентиляционные каналы-воздуховоды, которые, как правило, изготавливаются из негорючего пластика и металлопластика, аналогичного тому, из которого сделаны стеклопакеты.

Есть два типа воздушных каналов: круглые и плоские. Лучше брать плоские, так как их намного легче монтировать.На рынке представлен широкий ассортимент решеток, клапанов, соединителей и решеток, которые также могут использоваться для формирования вентиляционной системы. Лучше всего сделать два вентиляционных отверстия в одной комнате, так вентиляция будет намного лучше. Количество материала берется из расчета площади помещения. Воздуховод формируется исключительно для жилых помещений, поэтому воздух выталкивается в сторону ванной и кухни. К трубе крепятся сформированные воздуховоды, по которым воздух поступает в помещение.


Система выпуска воздуха из дома

Выхлопная труба в доме тоже играет роль дымохода. Как уже было сказано ранее, для удобства лучше всего иметь вытяжку в кухонной зоне. Такое расположение не случайно, так как если труба для воздуховода может быть любой длины, выход воздуха должен быть как можно короче. Таким образом снижается вероятность образования конденсата и других связанных с этим проблем. Кроме того, на любой кухне есть газовая плита, которая является мощным источником потомства, выбросов углекислого газа и так далее.При формировании выходных каналов необходимо помнить, что воздух, который будет выходить через них, в любом случае будет теплее окружающей среды, поэтому необходимо позаботиться о изоляции этих каналов, чтобы предотвратить образование конденсата на стенках.

Воздуховоды также проложены на чердаке над кухней и санузлом. В вытяжной трубе необходимо устроить вентилятор, который будет удалять воздух из помещения. Кроме того, к выхлопной трубе, которая находится над газовой плитой, вполне возможно подключить вытяжку с электроприводом, но в этом случае необходимо подключить выход вытяжки с электроприводом чуть выше места расположения вытяжного вентилятора. путем боковой обрезки и крепления с помощью гибкого воздуховода.В том случае, если бойлер расположен на кухне, его вытяжка крепится таким же образом к выхлопной трубе путем врезки.

Вентиляция в специально оборудованной котельной

Часто в частных домах отводится небольшое помещение под котельную. В этом помещении рационально сделать отдельную систему вентиляции, чтобы обеспечить стабильный выход продуктов гниения в отопительный сезон. Для формирования качественной вентиляции на крыше над котельной устанавливают две вытяжные трубы.Приточно-вытяжную вентиляцию делать не нужно, так как при выводе продуктов разложения котла вентилятор будет лишним. Во-первых, он будет постоянно забиваться при горении, а во-вторых, это только затруднит отвод паров и газов.

К тому же выходящая из котла газовая смесь достаточно горячая, и, как известно, всегда поднимается горячий воздух. Чтобы на трубе, отводящей горячий воздух, не образовывался конденсат, ее необходимо изолировать негорючими материалами. Вторая выхлопная труба, которую можно разместить на крыше котельной, служит как для вывода, так и для приточного воздуха. В этом воздуховоде желательно установить вентилятор, который может работать в двух направлениях. В этом случае система вентиляции будет работать как качественный дымоход.

Кровля и система вентиляции

Многие люди, желающие провести систему вентиляции, сталкиваются с некоторыми проблемами, связанными с правильным расположением выхлопных труб на крыше. Необходимо помнить, что перед тем, как начать забивать шифер по крыше, нужно составить четкую схему вентиляции всего дома, исходя из планировки и площади дома.Следует отметить для себя, сколько входов должно быть в выхлопных трубах на крыше. Чтобы сформировать вытяжку на крыше, понадобится специальная труба. Лучше всего подойдут специальные трубы для вентиляции или, в крайнем случае, трубы из нержавеющей стали. Перед установкой вертикальной трубы на крышу дома необходимо проделать все необходимые отверстия, чтобы еще больше упростить процесс подключения вентканалов.

Все места примыкания выхлопной трубы к другим поверхностям должны быть загерметизированы, причем для этого можно использовать любой герметик, и даже цементный раствор.Монтаж системы вентиляции можно продолжать только после того, как герметик затвердеет и труба будет полностью закреплена в одном положении. Выхлопные трубы должны стоять прямо, без рулона, поскольку в противном случае при осаждении водяного пара на внутренней стороне трубы вероятно образование большого количества конденсата.

Несколько слов «о главном» в заключение

Формирование системы вентиляции в частном доме - задача довольно простая, если предварительно продумать план этой постройки.Стоит помнить, что в дальнейшем вентиляция будет использоваться не один год, поэтому следует убедиться, что все работы выполнены правильно. Кроме того, стоит помнить, что не следует использовать некачественные материалы, не подходящие для формирования вентканалов.

Настоятельно не рекомендуется использовать материалы, подверженные коррозии, так как через систему вентиляции выходит большое количество водяного пара, что в конечном итоге приведет к коррозии, особенно если было использовано большое количество металлических элементов.

Отдельно нужно сказать о вентиляторах и воздухонагревателях, предназначенных для установки в выхлопных трубах. Эти агрегаты, как правило, идут с автоматической системой включения и выключения, а кроме того, с возможностью включения человеком. При детальном рассмотрении этих агрегатов приходится признать, что в домах с относительно небольшой площадью лучше использовать те, которые включаются человеком, так как избыток поступающего воздуха с улицы в зимний период неизбежно приведет к к потере тепла в помещении.

Вытяжка из канализационных труб - популярное решение для частного дома. В чем ее преимущества перед традиционной вентиляцией из металлических труб, а в чем она ей уступает? Как сделать своими руками?

Принципы циркуляции воздуха в жилых помещениях

Система вентиляции - это комплекс каналов и каналов, по которым загрязненный воздух удаляется из жилых помещений. Чтобы такая сеть работала должным образом, ее необходимо правильно спроектировать и установить, в соответствии с современными стандартами, с учетом индивидуальных особенностей интерьера и правил их эксплуатации.

Принцип естественной вентиляции предельно прост - в помещениях при их использовании образуется застойный воздух, наличие которого приводит к появлению зон низкого давления. Из этих зон кислород направляется в зоны с повышенным давлением, покидает дом через специальные вентиляционные каналы и замещается свежим воздухом. Циркуляция воздушных масс осуществляется непрерывно и по естественным причинам, поэтому при правильной конструкции в домах вовсе не обязательно устанавливать дорогостоящие искусственные системы приточно-вытяжной вентиляции.

Количество воздуховодов, общая длина вентиляционных каналов, площадь сечения труб и другие факторы влияют на эффективность естественной вентиляции. Но в целом естественная система довольно проста. Для его монтажа достаточно собрать воздуховод, разместить его элементы по всем комнатам и подвести вентканалы к центральному стояку. По конструкции такая система мало чем отличается от канализации.

Почему канализационные трубы используются для устройств связи?

Из пластиковых труб создают довольно часто. Популярность таких систем объясняется их простотой и функциональностью - любой хозяин при желании может спланировать и создать систему вентиляции для своего дома самостоятельно, не обращаясь за помощью к профессионалам.


До появления на рынке пластиковых труб система естественной вытяжной вентиляции основывалась на использовании металлических трубопроводов. Жестяная вентиляция была собрана сваркой и скреплена фурнитурой. В процессе эксплуатации потребовались значительные финансовые вложения для внесения изменений в конструкцию такой системы.

Когда на рынке появилась пластиковая труба, недостатки жестяных вентиляционных каналов стали для владельцев особенно острыми. Конечно, пластик не может конкурировать с металлическими изделиями по термостойкости, надежности и долговечности, но ПВХ имеет свои уникальные характеристики и преимущества, которые сделали пластиковые трубы для вентиляции в частном доме популярным техническим решением.

Труба ПВХ для систем вентиляции - важнейшие достоинства и недостатки

Нет законодательных норм, запрещающих использование пластмассовых изделий в вентиляционных трубах, предназначенных для строительства систем канализации. Но прежде чем вы начнете планировать установку новой системы ПВХ, следует разобраться в характеристиках таких изделий, их преимуществах перед жестяными трубами и недостатках.

К положительным качествам вентиляции из пластиковых канализационных труб можно отнести:

  1. 1. Низкая стоимость. По цене трубы ПВХ намного выгоднее жестяных аналогов.
  2. 2. Практичность. Из пластмассовых изделий можно собирать вентиляционные системы различного назначения.
  3. 3.Легко установить. Все работы по установке коммуникации владелец может выполнить самостоятельно.
  4. 4. Антистатический. Пластик не пропускает электрический ток.
  5. 5. Антибактериальные характеристики.
  6. 6. Пластичность. Пластиковую трубу можно как угодно гнуть в любую сторону.

Но если сравнить изделия из пластмассы с изделиями из металла, предназначенные для систем вентиляции зданий, канализационная труба будет иметь следующие недостатки:

  1. 1. Прочность. Пластик намного менее надежен, прочен и устойчив к негативным внешним воздействиям, чем металл.
  2. 2. Низкая устойчивость к высоким температурам. Канализационная труба не предназначена для использования в условиях с температурой воздуха выше +50 градусов.
  3. 3. Ограниченное количество вариантов монтажа. Пластиковые трубы не рекомендуется устанавливать под потолком частного дома.


В результате из канализационных труб можно строить системы вентиляции, менее устойчивые и долговечные, чем металлические, а также не подходящие для транспортировки горячего воздуха.Из-за этого изделия из ПВХ нельзя использовать для построения противопожарных систем вентиляции, а также для создания вытяжек на кухне над рабочими поверхностями. Иногда к недостаткам изделий можно отнести то, что они не предназначены для установки под потолками и стенами, из-за этого у владельцев иногда возникают трудности с приобретением подходящего крепежа.

Этапы доступной и функциональной системы циркуляции воздуха

Для устройства вентиляции в доме понадобится схема. Чертеж системы можно заказать у специалистов или сделать самостоятельно. Проектирование инженерных систем - сложная и ответственная задача, от качества ее выполнения будет зависеть функциональность, надежность и долговечность вентиляции. Самостоятельно делать это стоит только в том случае, если у вас есть соответствующий опыт или много свободного времени, которое вы можете потратить на изучение норм систем вентиляции здания, правил проектирования и другой важной информации.

Для того, чтобы новая коммуникация точно соответствовала потребностям будущих пользователей дома, собственник должен подготовить техническое задание для проектировщиков, указав в нем требования к будущей сети, ее расположение в доме, устройство принудительных вытяжек в отдельные помещения (ванная, кухня, санузел).

Когда коммуникационный проект готов, можно приступать к закупке необходимого оборудования и материалов для монтажных работ. Для системы требуются: пластиковые трубы, фитинги, специальный крепеж и др. Точный перечень необходимых материалов и расходных материалов для монтажных работ можно найти в разработанном проекте. Специалисты выводят эту информацию в отдельный абзац проекта и часто прописывают для каждого необходимого продукта его примерную стоимость на рынке.

Когда все необходимые материалы будут приобретены, собственник наконец сможет приступить к установке новой инженерной системы в следующие этапы:

  1. 1.Разметка. На стенах и других поверхностях, по которым будут укладываться трубы, отметьте места прохождения коммуникации и точки крепления крепежа.
  2. 2. Крепеж монтажный. К размеченной стене крепится приобретенный ранее крепеж, на котором будут держаться вентиляционные трубы.
  3. 3. Сбор стояка. Из больших труб собирается общий вентиляционный стояк, по которому загрязненный воздух будет выводиться из всех комнат дома.
  4. 4. Сборник воздуховодов.Трубопроводы собираются из более мелких деталей, по которым загрязненный воздух изнутри будет удаляться в стояк.
  5. 5. Монтаж стояка и воздуховодов. Собранные трубопроводы монтируются довольно просто. Крепление изделий к установленным крепежам осуществляется таким образом, чтобы их расположение точно соответствовало условиям проекта.
  6. 6. Подключение вентиляционных отводов. Все элементы смонтированной системы соединяются между собой, образуя общую инженерную систему.
  7. 7.Герметизирующие составы. Для вентиляции не обязательно герметизировать отдельные трубы, при правильной конструкции система нормально функционирует и без этого. Но и герметизирующие работы не будут лишними.
  8. 8. Монтаж механических устройств. Современные системы обычно включают не только трубы, но и механические изделия, например, вентиляторы и клапаны. Они обеспечивают лучший забор / вытяжку воздуха из помещения, поэтому пользуются большой популярностью.
  9. 9. Установка заслонок вентиляции.


Чтобы вентиляция не только обеспечивала хороший микроклимат в интерьере, но и не наносила вреда привлекательности комнат, ее необходимо спланировать и установить перед окончательной отделкой многоквартирного дома. Эффективно скрыть канализационные трубы в стенах с помощью гипсокартона, которые покрывают поверхность трубами, а затем облицовывают подходящими материалами.

Вентиляция в доме обязательна. Он позволяет создать условия для здорового и комфортного проживания.А потому не будут лишними информация об устройстве и правильной установке этой важной конструкции. Так вы сможете правильно выбрать и смонтировать выхлопные трубы.

Устройство

Конструкция вентиляции может быть разной. Все зависит от конкретной модели. Например, естественная вентиляция. Она работает по принципу подъема теплого воздуха. Это самая распространенная дизайнерская модель. У таких выхлопных труб есть свои плюсы и минусы:

  • Для нормальной работы естественной системы воздух в доме должен быть теплее, чем на улице;
  • Система должна иметь прямой вертикальный воздуховод, чтобы в помещении не скапливался неприятный воздух.В противном случае система будет плохо работать.


Принудительная вентиляция считается более современной и мощной. Он позволяет избавиться от неприятного запаха воздуха вне зависимости от условий. Такие выхлопные трубы обеспечивают свежесть и чистоту воздуха в доме круглый год.


Также стоит отметить, что качественная вентиляция должна иметь два канала: для устранения неприятных запахов и для притока чистого воздуха. Такое дизайнерское устройство обеспечивает максимально продуктивную работу.


Установка

Для систем вентиляции обычно применяют пластиковые вытяжные трубы прямоугольного сечения. Вы можете увидеть их на фото. Также необходима фурнитура для монтажных работ. При установке необходимо соблюдать определенные рекомендации.


Хомуты

можно использовать для крепления выхлопных труб небольшого диаметра. Если габариты большие, можно использовать шпильки и планки. Для небольших труб достаточно одного крепежа, для больших конструкций необходимы крепежные элементы, расположенные по всей поверхности с шагом в два метра.


Очень важно правильно составить схему вентиляции. Необходимы отдельные вытяжные трубы для туалета, кухни и ванной. В противном случае неприятный запах из одной зоны может перейти в другую.


Также следует отметить, что на выхлопных трубах часто появляется конденсат. Для борьбы с ним следует установить конденсаторы. Так что скопившуюся воду можно быстро удалить.

Если вы устанавливаете горизонтальные вытяжные трубы, рекомендуется их оснащение специальными вентиляторами для более эффективной работы.Так что неприятный воздух быстро уйдет независимо от погодных условий.

Важно подумать об установке обратных клапанов. Они позволят неприятному воздуху выходить прямо на улицу. В противном случае воздух будет просто перемещаться по системе, не покидая ее.


Как узнать, правильно ли установлена ​​выхлопная труба, надежно ли ее устройство? Для этого посмотрите на окна. Если они запотевают, значит, вентиляции недостаточно. Либо сама конструкция не соответствует требованиям, либо ее установка проводилась некорректно. Согласно правилам, воздух в доме должен обновляться со скоростью 30 кубометров / час на одного жителя дома. Если этот показатель меньше, есть смысл подумать об улучшении системы вентиляции.

Чтобы узнать больше по этой теме, вы можете посмотреть фото и видео. Так вы узнаете много полезных советов и увидите, как работают профессионалы. Примеры правильного монтажа системы вентиляции также показаны на фото.

Системы вентиляции наряду с другими видами систем связи являются непременным атрибутом любого здания, будь то жилая квартира или крупный производственный объект. В нашей статье мы поговорим о таком элементе этой системы, как труба для вентиляции.

Мы расскажем, при каких условиях необходимо выбирать и устанавливать вентиляционные трубы, и каковы особенности определенных типов труб.

Особенности проектирования вентиляционной системы

Поскольку вентиляционные трубы являются основным элементом вентиляционных систем, проектирование труб представляет собой очень сложную задачу, особенно в отношении больших высотных зданий.

При планировании архитектуры и расположения помещений внутри здания необходимо будет учитывать расположение и особенности элементов вытяжной системы вентиляции.

При проектировании идеальным вариантом расположения вентиляционного отверстия считается такое, что он будет размещен в каждой комнате на противоположной стене относительно окна, под потолком.

Если проектирование и строительство здания ведется по технологии TISE, то трубы - вентиляция, через которую планируется проводить (вентиляционные каналы), укладываются в стены в вертикальном положении.

Именно такой метод проектирования позволит оборудовать каждое помещение вентиляционным отверстием, сообщающимся с вертикальным вентиляционным каналом.


Отвод вентиляционных труб на крышу из каждого помещения отдельно является сложным и нерациональным с технико-экономической точки зрения. При планировании того, как будет проводиться вентиляция - только один (или несколько в зависимости от размера здания), остальные стояки вентиляции подключаются к выходному патрубку, тем самым формируя общее сообщение вентиляции.

Исходя из потребности в такой системе трубопроводов, планируют будущую планировку этажей, внутренних помещений, каркаса крыши, а также вентиляцию чердака.

Требования к конструкции вентиляционных труб

Многих интересует ответ на вопрос, какой диаметр трубы использовать для вентиляции. Как правило, сечение вентиляционного канала выбирают не менее 15 * 15 см. Стены домов, спроектированных по технологиям TISE-2 и TISE-3, отлично подходят для размещения труб такого и несколько большего сечения.

Независимо от типа конструкции вентиляционной системы, часть трубы в любом случае будет располагаться вне контура крыши и иметь значительную боковую поверхность.

По этой причине при разработке проекта следует рассчитать его расположение таким образом, чтобы вентиляция, в частности трубы, выводимые наружу, была способна выдержать 10-балльный шторм (25-30 м / с. ). При такой силе ветра на каждый квадратный метр стены будет приходиться нагрузка, эквивалентная 40-60 кг. Слишком тонкая труба может просто сломаться.

Особенности расположения вентиляционной трубы относительно конструкции крыши


Относительно конька крыши высота трубы должна быть такой, чтобы ветер, проходящий над крышей, не выдувал дым обратно в труба, но, проходя по верхнему срезу, наоборот, создает вакуум.

При необходимости устройства с широким поперечным сечением должны обеспечивать его правильную ориентацию по отношению к скату крыши.

Вне зависимости от того, как реализована вентиляция в частном доме - кирпичная или оцинкованная труба, ПВХ или сэндвич, ее расположение должно обеспечивать минимальную ветровую нагрузку, а также небольшую канавку, в которой будет скапливаться снег.

Преимущества использования пластиковых труб в бытовых системах вентиляции

Вентиляционные трубы из ПВХ по сравнению с обычно используемыми оцинкованными и другими типами труб имеют следующие преимущества:

  • вес таких труб самый маленький из всех используемых в строительство;
  • высокая прочность;
  • устойчивость к коррозии.

Помимо заявленных преимуществ, по сравнению с постоянно растущей ценой на металлические вентиляционные трубы, трубы из ПВХ для вентиляции в связи с растущим распространением и возрастающей конкуренцией становятся более доступными, тем самым вытесняя металлические аналоги.

Кроме того, вентиляционные трубы из ПВХ являются более привлекательным вариантом по своим технологическим характеристикам.

Например, в процессе формовки и прокатки листового металла невозможно избежать образования неровностей различной степени на внутренних стенках труб, что значительно увеличивает статическое сопротивление при транспортировке воздуха внутри всей системы вентиляции, что требует дополнительных учет при проектировании вентиляционных каналов.

Вентиляционная труба ПВХ лишена такого недостатка, так как при ее производстве можно добиться практически абсолютной гладкости поверхности внутренней стенки трубы.


Пластиковый воздуховод, обработанный антистатическим раствором, не будет притягивать частицы пыли, поэтому необходимость чистки системы вентиляции будет намного меньше, что, в свою очередь, позволит сэкономить на плановом обслуживании вентиляционного оборудования.

При монтаже фитинг участка трубопровода может производиться непосредственно на месте его установки, что значительно упрощает процесс монтажа.

При выборе и устройстве вентиляционных труб необходимо правильно рассчитать количество арматуры, так как сложная конструкция вентиляционной системы просто невозможна без, например, выполнения отводов и поворотов, для чего и служат фасонные элементы. Следует помнить, что каждый завершенный поворот вентиляционной трубы снижает эффективность вентиляционной системы примерно на 10%.

После правильного решения построить систему вентиляции дома встает вопрос о правильном выборе материала.

Из каких вентиляционных труб делают в частном доме, какие лучше выбрать и что о них нужно знать.

Есть только два основных варианта. Воздуховоды изготавливаются из металла или пластика. Рассмотрим их плюсы и минусы.

Доступные опции:

  1. Из черной стали.
  2. Изготовлен из оцинкованной стали.
  3. Нержавеющая сталь.

Забегая вперед, сразу можно сказать, что для небольших частных построек металлические воздуховоды применяют не часто.

Проведите сравнительный анализ металлических и пластиковых труб для вентиляции.

Металлические трубы тяжелые, поэтому их сложнее монтировать. Их сложнее соединить.

Сталь

имеет небольшой срок службы (в масштабе строительных конструкций, которые теоретически строились веками). Сталь подвержена коррозии. Слой цинка замедляет этот процесс, но не отменяет его полностью. Слабые места цинкования - стыки. И даже когда ржавчина только начинается, трубы издают характерный запах, неприятный в жилом доме.

Нержавеющая сталь выгодно отличается от предыдущих вариантов. Срок службы у него заметно больше, но цена несравнимо выше, чем у пластикового аналога.

Кроме того, любые металлические трубы создают сопротивление потоку воздуха. Это значит, что владельцу придется покупать вентиляционную установку более мощную, чем у пластикового варианта.

Металл нельзя назвать звукоизоляционным материалом. Любые звуки, вентиляторы, вибрация и т. Д. Будут эхом отражаться по всей вентиляционной шахте.

Металлические трубы устойчивы к высоким температурам, агрессивным средам, а главное - любой формы и размера (этим объясняется их использование в системах вентиляции крупных заводов и предприятий).

Но если у вас частный дом, а не горячая лавка, то вам повезло, что изобрели пластик!

Воздуховоды пластиковые

Эти воздуховоды прослужат долго. Очень долгое время. Они не гниют и совсем не ржавеют. И если в остальных случаях есть риск повредить хрупкий пластик при эксплуатации, то в вентиляционных конструкциях трубы прячут в потолочном пространстве, кирпичных шахтах или в стенах каркасных домов.То есть возможность навредить им минимальна.

Кроме того, пластиковые трубы легкие, что важно, когда конструкция нависает над людьми, и их легче транспортировать и устанавливать.

Легко режется, что также удобно при установке сложных веток.

Технология сборки и подключения самая простая.

Гладкая внутренняя поверхность - идеально проводит воздух, не препятствуя потоку.

Засоряется очень медленно, очистка требуется редко.

Провисание - не более 4%.

Размеры производимых прямых участков по длине от 3 до 12 м. Сечение от 16 до 1600 мм. Также продаются всевозможные фитинги, повороты и переходники.

Если добавить сюда самую низкую стоимость, станет понятно, почему пластиковые трубы являются лидером в системах вентиляции.

Сухой воздух в квартире никак не способствует здоровью жильцов, а зимой эта проблема для многих актуальна.В этой статье мы рассмотрим виды увлажнителей воздуха и попробуем разобраться, какое устройство лучше всего выбрать для дома.

Альтернативные трубы для вентиляционной установки

Вентиляция в частном доме из канализационных труб

Канализация тоже пластиковая, но стоят такие трубы в несколько раз дешевле вентиляционных.

Возникает резонный вопрос - можно ли из них сделать воздуховоды?

Противники метода обычно приводят два аргумента:

  1. Диаметры не совпадают.
  2. Технический пластик, выделяющий вредные вещества, попадающие в воздух помещения.

Если говорить о размерах, то мастера находят способы подогнать под разные размеры с помощью переходников или изоленты. Это, конечно, нарушает аэродинамику потока. Но если вы все же решили это сделать, во-первых, стоит сделать из канализационных труб весь воздуховод от начала до конца, чтобы не было ступенек. А, во-вторых, переход от размера к размеру должен осуществляться плавно (использовать сужающийся элемент).

Аргумент об опасных парах делает канализационные трубы пригодными только для вытяжных каналов. От установки сомнительного пластика на приливы лучше отказаться.

Гофра гибкая

Например:

  • Ребристая поверхность замедляет поток намного больше, чем металлические или особенно пластиковые трубы. На большом участке это очень заметно.
  • Есть трудности с креплением.
  • При стабильном сильном потоке в гофре возникает вибрация, которая разрушает соединения и вызывает шум.

Кстати, в продаже практически невозможно найти соединительные элементы для гофрированных труб. Это связано с тем, что производители также понимают, что их продукция не предназначена для использования в длинных трубопроводах.

Гофра может быть алюминиевой и пластиковой. Версия из алюминия более тяжелая и склонна к конденсации. Но они используются там, где будут высокие температуры.

Алюминиевые гофрированные воздуховоды можно гнуть как угодно, но нужно помнить, что слишком сильные изгибы сильно нарушают движение воздуха.

Гофру можно использовать только в коротких сложных вентиляционных помещениях, где для прокладки сплошного воздуховода потребуется создание нескольких колен. Повороты в системе крайне нежелательны и, если выбирать из двух зол, то мягкая гофра позволит сделать плавный изгиб.

Преимущества и недостатки использования

Итак, резюмируя вкратце, мы получаем следующую картину.

Металлические воздуховоды - больше минусов:

  • тяжелые;
  • грубый
  • сложнее подключить;
  • шумный;
  • накапливают статическое электричество;
  • Сталь
  • подвержена коррозии;
  • Нержавеющая сталь
  • стоит очень дорого.
  • огнестойкий;
  • выпускается большого диаметра и любой формы.

Воздуховод ПВХ отличный вариант для частного сектора:

  • легких;
  • легко подсоединять, монтировать и транспортировать;
  • хорошая звукоизоляция;
  • гладкая поверхность;
  • не ржавеют, длительный срок службы;
  • недорого.
  • едких веществ выделяются при горении.

Гофрированные сегменты рекомендуется применять на небольших участках, где требуется плавный поворот.Использовать ли для вытяжки канализационные трубы решает каждый, но на подводящем ответвлении точно не стоит.

Вместо заключения еще несколько пунктов.

Форма воздушных каналов может быть овальной, круглой или прямоугольной. Круглые и овальные изделия могут быть спиралевидными или продольными.

Спираль жестче, но цена выше. Их можно приобрести, если нужен длинный прямой участок.

Прямоугольные легче монтировать, они более эффективно используют предоставленное пространство, но их аэродинамика хуже.

Они только продольные. Площади между застежками могут составлять 1-2 метра, если сделать больше, велика вероятность провисания.

При прохождении холодного потока через воздуховоды на его внешней поверхности образуется конденсат. По этой и другим причинам обязательным условием является изоляция вентиляционного трубопровода. Есть вариант купить отдельный утеплитель и провести дополнительные работы самостоятельно, но можно приобрести предизолированный вариант труб. Это избавит вас от лишних хлопот, хотя за это придется платить.

Приспособлению вентиляции в ванной следует уделить пристальное внимание, так как слишком влажный воздух приводит к отсыреванию стен и потолка, что в дальнейшем приводит к росту плесени. : советы по выбору и установке читайте на нашем сайте.

Ознакомьтесь с критериями выбора вытяжки на кухню. Варианты конструкции, материал устройства и стоимость.

Похожие видео


Sewer Smarts и основы сантехники | Superior, WI

Приямок отстойника, отстойный насос, нагнетательная труба

До 1970 г .:

  • Отстойник, называемый отстойником, - соединяет дренаж фундамента с боковой частью канализации (на фото, справа).
  • Фундаментные стоки в старых домах стекают в отстойник типа уловителя, который соединяется непосредственно с боковой частью частной бытовой канализации. Отделение чистой воды от бытовой канализации с помощью отстойника и сливной трубы снижает чрезмерную и ненужную нагрузку на канализационную систему и помогает свести к минимуму вероятность и серьезность резервного копирования подвала.

После 1970-х годов:

  • Отстойник с отстойником и сливными трубами
    • Отстойник - это яма с гравийным основанием, вырытая в нижней части дома. В отстойник вода поступает из дренажей фундамента.
    • Погружной насос
      • Погружной насос - это погружной насос, используемый для откачки чистой воды, скопившейся в отстойнике, через сливную трубу во двор или сооружение для ливневой канализации.
      • Отстойник - это небольшой насос, установленный в отстойнике в самой нижней части подвала. В отстойник вода поступает через дренажные канавы. Отстойник поможет сохранить территорию под зданием сухой и снизит вероятность затопления во время дождя.

Выпускная труба отстойника

Отводные трубы направляют чистую воду из отстойника на поверхность земли вдали от вашего дома.

Если гибкий гофрированный шланг откачивающего насоса подсоединен к выпускной трубе водоотливного насоса для отвода воды от фундамента, его необходимо отсоединять в зимние месяцы, чтобы предотвратить замерзание и заклинивание откачивающего насоса.

Отсоединяйте гибкий шланг отстойного насоса каждую осень, когда вы убираете газон и убираете садовый шланг. Подсоедините шланг к пружине.

Гибкий шланг отстойника поставляется с резиновой муфтой и двумя хомутами. Стандартный драйвер винта необходим для крепления гибкого шланга дренажного насоса к напорному трубопроводу из ПВХ.

Техническое обслуживание отстойного насоса

Поскольку отстойный насос обычно не работает в зимние месяцы, рекомендуется один раз запустить его вручную до таяния снега. Для этого открутите крышку (при необходимости) и налейте в яму достаточно воды, пока поплавок не поднимется и не запустит насос.Вы должны услышать, как включается насос.

Если вы вылили воду, и она вышла из верхней части насоса, а насос все еще не работает, это может происходить по нескольким причинам: поплавок может застрять, выпускное отверстие или прерыватель может сработать, или насос может нужна замена. Зайдите внутрь ямы и попробуйте поднять поплавок. Если насос включается, вероятно, на поплавке образовался ил из застоявшейся воды. Попробуйте налить в яму еще воды, чтобы убедиться, что отстойник работает правильно. В противном случае проверьте кнопку сброса розетки или электрическую панель на предмет срабатывания прерывателя. Если прерыватель не сработал, возможно, вам понадобится новый отстойник.

Щелкните, чтобы получить дополнительную информацию об обслуживании водоотливного насоса.

Что такое вентиляционное отверстие и зачем оно мне? | Домашние дела

Мы зависим от внутренней сантехники, поэтому проблемы с водопроводом могут разрушить наши домашние хозяйства. Узнайте, какие проблемы могут привести к неправильной работе вентиляционных труб и что делать.

Зачем вашему дому вентиляционные отверстия для сантехники

Большинство домовладельцев время от времени сталкиваются с проблемами водопровода, но для диагностики проблемы требуется нечто большее, чем просто проверка водопроводных труб. Отверстия для сантехники также могут быть забиты или повреждены, что приведет к остановкам и множеству других проблем. Понимание этой чувствительной части вашей водопроводной системы важно для того, чтобы стоки в вашем доме текли бесперебойно.

Что такое вентиляционное отверстие?

Вентиляционное отверстие, также известное как вентиляционная труба, помогает регулировать давление воздуха в вашей водопроводной системе.Подобно тому, как сливные трубы удаляют воду и отходы из вашего дома, вентиляционная труба, также известная как вентиляционная труба , удаляет газ и запахи. Он также пропускает свежий воздух в водопроводную систему, чтобы вода плавно проходила по дренажным трубам, однако вода не проходит через вентиляционную трубу. Это вертикальная труба, прикрепленная к сливной линии и проходящая через крышу вашего дома. Вентиляционная труба - это труба, ведущая к главному вентиляционному отверстию крыши. Он направляет выхлопные газы к вентиляционному отверстию и помогает поддерживать надлежащее атмосферное давление в системе удаления отходов.

Почему важны вентиляционные отверстия в сантехнике

Сантехническая система вашего дома предназначена для эффективного удаления воды и отходов. Его дренажная и вентиляционная функции - это две системы, которые работают вместе.

Дренажные трубы выводят отходы из вашего дома либо в городскую канализацию, либо в септик. Вентиляционные трубы обеспечивают подачу свежего воздуха к каждой сантехнической арматуре в доме, что помогает системе перемещать воду по дренажным трубам каждый раз, когда спускается вода из туалета или раковины.

Вентиляционные отверстия в сантехнике также предотвращают попадание канализационных газов в дом и позволяют выходить из сточных вод и неприятным запахом.Сантехнические вентиляционные трубы расположены на крышах, вдали от окон или кондиционеров, так что пары могут легко рассеиваться.

Проблемы с водоотводными трубами

Если водопроводные вентиляционные отверстия или вентиляционные трубы не работают должным образом, то как и водопроводная дренажная система вашего дома. Если вы слышите булькающие звуки из канализации, видите стоячую воду в раковине или ванне или замечаете медленный сток в ванной или кухне, проблема может заключаться в заблокированном вентиляционном отверстии.

Когда водопроводная вентиляционная труба или вентиляционная труба заблокированы, в дренажных трубах создается отрицательное давление, и поток воды прерывается.Хотя вы можете успешно очистить забитый слив самостоятельно, остановки будут продолжаться, если причиной является заблокированное вентиляционное отверстие.

Постоянные остановки и медленные стоки могут привести к образованию отложений внутри сливных труб. Это может еще больше повредить вашу водопроводную систему и может привести к значительным затратам на ремонт или замену труб в будущем.

Если вы не можете очистить медленно текущий дренаж с помощью плунжера, шнека или очистителя дренажа, засорение вентиляционного отверстия может быть серьезным. Если вентиляционное отверстие водопровода или вентиляционная труба полностью заблокируются, образуется вакуум, и вы больше не услышите бульканье.Вы также сможете почувствовать запах канализационных газов в помещениях, где находится пораженная арматура. Это проблема, требующая немедленного внимания со стороны сантехника.

Гарантии American Home Shield покрывают множество проблем с водопроводом, обеспечивая душевное спокойствие, когда дело доходит до одного из ваших самых важных вложений - вашего дома.

Основы и методы радоностойкого строительства | Радон

На этой странице:


Обзор

Строя новые дома, устойчивые к радону, строители и подрядчики предоставляют услуги общественного здравоохранения, помогая снизить риск рака легких для покупателей от воздействия радона в воздухе помещений.Используя обычные материалы и простые методы, строители могут построить новые дома, устойчивые к проникновению радона.

  • Радоностойкие свойства могут быть важным аргументом в пользу покупателей домов, заботящихся о своем здоровье.
  • Стоимость для строителя включения радоно-стойких элементов в новый дом во время строительства может сильно варьироваться. Многие строители обычно включают эти элементы в свои дома. Стоимость включения этих функций для строителя обычно меньше, чем затраты на смягчение последствий для дома после строительства.
  • RRNC, неотъемлемая часть движения зеленого строительства, является частью трех программ маркировки или включены в них:
  • По данным ежегодного опроса строителей, проводимого Исследовательским центром Национальной ассоциации домостроителей (NAHB), с 1990 года было построено более 1,5 миллиона новых домов с радоностойкими характеристиками.
  • Строители часто могут пройти обучение по вопросам строительства новых зданий по вопросам защиты от радона в государственных программах и у частных поставщиков услуг. Посетите RRNC Training для получения дополнительной информации.

Начало страницы


Шаг вперед к воздуху для помещений PLUS

Новая возможность для ведущих строителей улучшить окружающую среду внутри и снаружи.

Покупатели жилья сегодня все больше беспокоятся о качестве воздуха в своих домах. Проблемы вроде:

  • форма
  • радон
  • окись углерода
  • токсичные химические вещества

привлекли больше внимания, чем когда-либо, поскольку плохое качество воздуха в помещениях было связано с множеством проблем со здоровьем.Строители могут использовать различные строительные методы и технологии в своих новых домах, чтобы решить эти проблемы.

Начало страницы


Радоностойкие строительные методы

Для более подробного ознакомления с методами см. Типовые стандарты и методы контроля радона в новых жилых домах.

Все методы и материалы, описанные ниже, обычно используются в домостроении. Никаких специальных навыков или материалов не требуется при добавлении радоностойких элементов во время строительства нового дома.

Хотя методы могут различаться в зависимости от фундамента дома и требований строительной площадки, пять основных функций, которые строители должны включать в себя для предотвращения попадания радона в дом, таковы:

  1. Гравий: Используйте 4-дюймовый слой чистого крупного гравия под «плитой», также называемой фундаментом. Этот слой гравия позволяет почвенным газам, в том числе радону, который естественным образом встречается в почве, свободно перемещаться под домом. Строители называют это «слоем воздушного потока» или «газопроницаемым слоем», потому что рыхлый гравий позволяет газам циркулировать. ПРИМЕЧАНИЕ: В некоторых регионах страны гравий может быть слишком дорогим или ненужным. Допускаются альтернативы, такие как перфорированная труба или сборный мат.
  2. Пластиковая пленка или замедлитель парообразования: Поместите прочную пластиковую пленку (6 мил полиэтилена) или замедлитель паров поверх гравия, чтобы предотвратить попадание почвенных газов в дом. Защитное покрытие также препятствует забиванию бетона гравийного слоя при заливке плиты.
  3. Вентиляционная труба: Проложите 3-дюймовую или 4-дюймовую твердую трубу из ПВХ Schedule 40, подобную той, которая обычно используется для водопровода, вертикально от слоя гравия (заглубленного при заливке плиты) через кондиционированное пространство дома и крыша для безопасного вывода радона и других почвенных газов наружу над домом. (Хотя эта вентиляционная труба служит другой цели, она аналогична дренажному вентиляционному отверстию DWV, установленному сантехником.) Эта труба должна иметь маркировку «Радоновая система». Это может сделать ваш сантехник или сертифицированный специалист по радону. Для получения дополнительной информации посетите:
  4. Герметизация и уплотнение: Закройте все отверстия, трещины и щели в бетонном полу фундамента (включая трещину по периметру плиты) и стенах полиуретановым герметиком, чтобы предотвратить попадание радона и других почвенных газов в дом.
  5. Распределительная коробка: Установите электрическую распределительную коробку (розетку) на чердаке для использования с вытяжным вентилятором, если после тестирования на радон потребуется более надежная система.

Новый покупатель дома может спросить строителя об этих характеристиках, и, если они не предоставлены, может попросить строителя включить их в новый дом. Если дом проверяется после въезда покупателя и обнаружения повышенного уровня радона, затраты владельца на устранение проблемы могут быть намного больше .

Начало страницы

крышка вентиляционная для сантехники

Сильный ветер, но тихая работа. Кроме того, помимо того, что воздух поступает в трубы для обеспечения плавного потока сточных вод, без бульканья и без создания вакуума, дымовая труба служит «люком». Предназначен для защиты от дождя, снега и мусора. Товар добавлен в список желаний! Лучший продавец в нашем розничном магазине !! 9 19. КРЫШКА НА КРЫШЕ ШКАФ ДЛЯ ПОЖАРНЫХ ШЛАНГОВ Сверху НИЖЕ ПЛИТЫ ПОТОЛА ПОД УРОВНЕМ ПОТОЛКА ПОД ВЫСОКИМ УРОВНЕМ ПЛИТКИ НЕ ДОЛЖЕН РАСШИРЯТЬСЯ ПОД ПЛИТКОЙ.F.S I.F.S UCL UG UT TB FA В СТЕНЕ НИЖЕ J.B WH WS RVC FHC MH CO FCO CCO ОЧИСТКА ЛЮКА. Когда идет дождь, вода попадает в сантехника и сливается, как и любая другая вода. Мы производим одни из лучших медных колпачков вентиляционных отверстий, колпаков для дымоходов и других крышек в FAMCO. Но в очень холодную погоду у вас могут возникнуть проблемы. Заглушка вентиляционного отверстия для дома на колесах / автофургоне / прицепе / автодоме - черный: Описание: Изготовлено из прочного прочного ударопрочного пластика, устойчивого к ржавчине и коррозии. 2. Водосточные трубы собирают воду из раковин, душевых, ванн и других приборов.РАЗМЕР ТРУБЫ (дюймы) НОЖКИ ТРУБЫ (футы) 1. Типовое крепление сверху, что позволяет сэкономить место. У нас есть различные типы, которые немного по-разному связаны друг с другом. Приобретайте трубы и фитинги из ПВХ, а также различные сантехнические изделия в Интернете на сайте Lowes.com. Отверстия для сантехники предотвращают попадание сифона из ловушек. В комплект входит верхняя крышка, которую можно зафиксировать или снять, повернув запястье без использования инструментов. Запахи во дворе из водостока. Регулируемая высота в соответствии с различными требованиями к установке.«Обманщик» - это одностороннее отверстие, устанавливаемое после сифона на сливной линии унитаза или раковины. 1.25. Заглушка для вентиляции сантехники - это один из аксессуаров для жилых автофургонов, о котором не часто думают, но ее повседневная функция очень важна. Колпачки, обычно непроницаемые для жидкости или газа, закрывают открытый конец трубы. Алюминиевая заглушка для вентиляционной трубы диаметром в заводской отделке Заглушка для труб, проходящих через крышу, с заглушкой для труб, выходящих через крышу, с нашей заглушкой для вентиляционной трубы. 7 дюймов. Повторите попытку позже. В вашем доме есть несколько разных вытяжек - что-то для печи, может быть, дымоход камина, вытяжка для сушилки, кухонный вентилятор.Вентиляционная труба (водопроводная труба) отвечает за распределение воздуха, поэтому вода может течь через основную дренажную трубу без каких-либо ограничений. Просмотр архива Вернуться к стандартному виду. Выбрать опции. Позвольте мне повторить: вентиляционные отверстия не позволяют сифонировать ловушки. Черная крышка вентиляционного отверстия для большого объема трубопровода с наружным диаметром от 1 до 2–3 / 8 дюймов. последнее обновление - опубликовано 9 ноября 2014 г., 18:08 AEST Опубликовано 9 ноября 2014 г., 18:08 AEST Пользователь № 480647 163 сообщения. Да, эта конструкция подойдет. Если у вас есть утечка в области водоотвода, проверьте состояние его мигания. Вся алюминиевая конструкция не ржавчина, легкая. Подробнее + Подробная информация о продукте Закрыть. 5.2. Если у вас есть резиновые вентиляционные отверстия (которые используются для пластиковых труб), проверьте, не стали ли они хрупкими и потрескались. Вентиляционные трубы сантехники: важнее, чем вы думаете. Напряжение: 12 В. 7.4. Крышка вентиляционного отверстия для сантехники Camco Replace-All устраняет необходимость замены всего вентиляционного отверстия только из-за потерянной крышки. Это совершенно новый цвет - белый. Сантехническая вентиляционная труба - это вертикальная труба, которая присоединяется к сливной линии и проходит через крышу дома.Поиск. Труба, ведущая к главному вентиляционному отверстию крыши, называется вентиляционной трубой. Заглушки для вентиляционных труб - это простое решение для защиты вашей водопроводной системы от дождя, снега, мусора, насекомых и паразитов, не препятствуя при этом необходимому потоку воздуха. Ссылка на участника: whrl.pl/Rd8mAD. Спецификация: Цвет: белый. Сантехника: Вентиляционные трубы на земле, а не на крыше. Вентиляционные отверстия часто соединяются вместе внутри чердака, что позволяет уменьшить проникновение в крышу. В «настоящей» сантехнике вентиляционное отверстие всегда должно находиться над ящиком для стиральной машины, а сливные линии стиральной машины должны быть больше, чтобы вместить очень мощные стиральные машины нового поколения, которые у нас есть сегодня.Посетите Bunnings New Zealand сегодня, чтобы найти ближайший к вам магазин! Труба Шарлотта 4 дюйма x 4 дюйма Диаметр заглушки из ПВХ. В качестве примера, чтобы определить падение давления на вентиляционной крышке диаметром 4 дюйма, в таблице 1 показано, что эквивалентное сопротивление длины трубы составляет 30 футов. Одним из наиболее распространенных типов вентиляционных крышек для сантехники в Миннесоте является двухкомпонентный морозостойкий водоотводчик. колпачок, на котором есть кусок свинца, который можно согнуть и надеть на вентиляционное отверстие, чтобы предотвратить утечку воды. Они просты в установке, внизу нет резинового фланца, который в конечном итоге может расколоться, и они сделаны прямо здесь, в Миннесота.Белая заглушка для вентиляции водопровода Valterra® с наружным диаметром от 1 до 2-3 / 8 дюймов. Информация о COVID-19 для клиентов Все наши магазины в Новой Зеландии открыты и продолжают принимать комплексные меры для обеспечения безопасности членов команды и клиентов. 10 110 САНТЕХНИКА… Это зависит от конкретного дизайна и строительных норм, связанных с вашим проектом. Д-Заак. Дэвид это похоже на водоотвод. О, и всегда разумно использовать настоящую вытяжную вентиляцию для вашей стиральной машины, потому что из большого прибора очень быстро выходит много воды.0 Моя корзина 0,00 $. Его можно использовать как часть водопроводной системы. Корзина. Тысячи сантехники и запасных частей доступны на складе, крупные бренды покупают в Интернете с бесплатной доставкой на сумму более 200 долларов. Этот продукт изготовлен из высококачественных материалов, чтобы служить вам долгие годы. Кто-то может уточнить подробности. Оценка 5.00 из 5 на основе 2 оценок клиентов. отправлено 9 ноября 2014 г., 15:07 AEST O.P. Сантехнические отверстия. Дома; Блог; Связаться с нами; О нас; Войти / РЕГИСТРАЦИЯ. Найдите ПВХ трубы и фитинги Cap в магазине Lowe's сегодня.Выбрать опции. Квадратный вакуумный колпак дымохода - медь 187,25 - 249,90 долларов США. A ... Дренажно-сливной клапан (DWV) и сопутствующая арматура На этом виде сверху через отверстие в потолке показано традиционное резьбовое соединение ступицы (вверху) и более новое соединение без шланга с резиновыми рукавами (внизу справа). Быстрая и простая установка, сохраняйте красоту. Привет всем, Проведя небольшое исследование, я понял, что одна сторона моего… Вентиляционные отверстия, заканчивающиеся на клапане впуска воздуха на чердаке, должны быть как минимум на 6 дюймов выше изоляции.Вытяжные вентиляционные отверстия в сантехнике - печально известные места протечек на крыше. Крышка вентиляционного отверстия для сантехники Camco Replace-All с пружинным креплением (40034) Camco RV Polar White Replace All Plumbing Vent Cap Подходит только для трубы диаметром до 2 дюймов. Эта крышка от дождя на крыше предназначена для вертикального заделки или входа и используется для вентиляции дымоходов системы водонагревателей, трубы и другие отверстия. 3. https://www.bunnings.com.au/holman-100mm-pvc-dwv-push-on-cap_p4770360 Меню. Вакуумный колпак дымохода с круглым основанием - оцинкованный $ 10,48 - $ 150.16.Подходит для вентиляционных труб диаметром до 2 дюймов диаметром 2-1 / 2 дюйма. Авторизоваться. Это ... Высокое качество по доступной цене. Изготовлено из высококачественных материалов. Сантехнические отверстия не должны быть загорожены. Я бы попытался поднять высоту трубы над крышей или, возможно, установить на вентиляционное отверстие вращающуюся верхнюю крышку с приводом от ветра, которая не закрывает вентиляционное отверстие, а защищает его от источника ветра. 8.5. Заглушки или заглушки обычно используются в трубопроводах, чтобы остановить поток газа или воды. Адаптер ветрозащитной крышки $ 46.25 - 94,24 доллара. Товар # 23927. Гейл, в зависимости от расположения вентиляционных отверстий над крышей, направления ветра и характеристик местности, нисходящий сквозняк может иногда отправлять запахи вентиляционных труб вниз в ярд ниже. Модель №PVC 02116 2000. Посмотреть список желаний. Колпачок. Белая пластиковая сантехника КРЫШКА ВЕНТИЛЯЦИОННАЯ КОЛПАЧКА RV канализационная труба с наружным диаметром от 1 до 2–3 / 8: Описание: Этот вентилятор широко используется в жилых домах, домах на колесах или трейлерах. Если вам нужно ремонтировать сантехнику в вашем доме, это поможет понять ваша дренажно-канализационная система (DWV).Покраска в белый цвет. Изготовлен из ингибиторов УФ-излучения, чтобы продлить срок службы вентиляционной крышки. по ценам и доступности. Ищите отверстия под ржавчину или зазоры вокруг металлических вентиляционных отверстий (требуется для чугунных сливных линий). Он помогает поддерживать надлежащее атмосферное давление в системе сточных вод в здании и направляет выхлопные газы в вентиляционные отверстия. Перейти к содержанию. Сравнивать; Найдите мой магазин. Узнать больше. Тот, которому обычно уделяется меньше всего внимания, - это вентиляционная труба. 1.5. Покупайте по категориям. Строительные нормы и правила часто препятствуют его использованию из-за неэффективности. В этой серии статей определяются термины, расстояния и функции системы вентиляции сантехники, а также другие спецификации и требования кодов. 70. Сменный пластиковый верх для основания вентиляционного отверстия - отличное решение, если вы не хотите снимать существующее основание вентиляционного отверстия с крыши, но колпачок отсутствует. 6.6. По крайней мере, так я понимаю, как все это работает. 3 дюйма. Поскольку ловушки предотвращают попадание газов в дом, для этих газов установлены вентиляционные отверстия. Однако основные принципы того, как установить водоотводчик, остаются прежними.Они также предотвращают обратное давление на ловушки, но сегодня основное внимание уделяется… | Camco Replace-All Крышка вентиляционного отверстия для сантехники - полярно-белый | Мир кемпинга. Разработан с пружинным приспособлением для растяжения, позволяющим легко установить 2-дюймовую трубу. В противном случае в системе может возникнуть давление. Отверстия в боковых стенках должны быть защищены от проникновения птиц или грызунов, обычно с помощью сетки с крупными ячейками. Глядя на диаграмму 1 и выбирая верхнюю кривую, обозначенную HP220, объем воздуха для этой кривой уменьшается примерно с 230 (экстраполировано на нулевую длину трубы) до 200 кубических футов в минуту на расстоянии 30 футов.Водонепроницаемый, пыленепроницаемый и энергосберегающий. Покупайте по категориям. Имеет приспособление для натяжения пружины, которое устраняет необходимость замены всего вентиляционного отверстия только из-за потерянной крышки. Смотрите больше вариантов санитарии в нашем магазине ebay! Сантехника / Трубы и фитинги / Трубы и фитинги из ПВХ; 124 товаров в Cap | ПВХ трубы и фитинги. Доставка по всей Австралии - Продажа сантехники. Вся бытовая сантехника должна быть защищена водоотводом. Понедельник - пятница с 7:00 до 16:00. Концы вентиляционных отверстий возле любых воздухозаборников на крыше должны находиться на высоте не менее 3 футов над входным отверстием или не менее 10 футов от них.3-дюймовая вентиляционная крышка на крыше, грибовидная крышка, вентиляционная крышка. Медная шапочка. Что-то пошло не так. Способ установки вентиляционного отверстия может отличаться в зависимости от расположения, размеров труб и уклона. Сопутствующие товары. Здесь мы приводим определения терминов для сантехнических вентиляционных отверстий, типов сантехнических вентиляционных отверстий, требований к размерам сантехнических вентиляционных отверстий, а в сопутствующей статье мы даем зазоры для сантехнических вентиляционных отверстий до крыши здания, вертикальных стен, ближайших окон или расстояния между сантехническими вентиляционными отверстиями до дымоходов. Заглушка дымохода из ПВХ ECAP321: для использования в качестве воздухозаборника и вытяжки.Установлены вентиляционные отверстия, позволяющие газам медленно уходить в атмосферу и снижать давление в трубопроводах. Широчайший ассортимент дренажных вентиляционных отверстий из ПВХ от известных вам и надежных производителей. Бесплатная доставка в большинство регионов более 200 долларов. опубликовано 9 ноября 2014 г., 15:07 AEST ref: whrl. pl/Rd8mAD. Я предполагаю, что нижняя сторона металлической крышки БЫСТРО забита льдом, так как ваши вентиляционные отверстия обычно всасывают влажный воздух, когда по сливным трубам ничего не идет. Сортировать по избранному. Он помогает всей водопроводной системе дома на колесах работать эффективно, и, что наиболее важно для тех, кто находится в вашем доме на колесах, помогает устранить запахи, исходящие из резервуаров для серой и черной воды.Создан с использованием новейших технологий и ориентирован на клиентов. 1800 341 972. 10,70 долл. США. В какой-то момент лед соприкоснулся с верхней частью вентиляционной трубы, и воздух не мог попасть в вентиляционное отверстие. Причина в том, что обычно он не требует особого ухода. Толстые трубы в вашем доме составляют DWV, по которому сточные воды поступают в городскую канализационную сеть или в вашу частную канализационную систему (называемую септиком и полем). Рейтинг 4.89 из 5 на основе оценки 18 клиентов. Поиск: поиск. Если вы не видите, как вентиляционное отверстие выходит из-под покрытия крыши, возможно, было установлено внутреннее или «мошенническое» вентиляционное отверстие. Он подпружинен и подходит для труб диаметром до 2 дюймов. Наименьшее внимание следует уделять условиям системы вентиляции, расстояниям и уклонам, удаленным с помощью скручивания! Она подпружинена и подходит для труб диаметром до 2 дюймов, к которым прикрепляется. Вентиляционный терминал Впуск и вытяжка Высокое качество по доступной цене. Изготовлено из высококачественных материалов и является частью бытовой техники. Колпачок для вентиляции устраняет необходимость защиты от проникновения птиц или грызунов, как правило! те а.Сетчатые заглушки в FAMCO, ведущие к вентиляционной трубе, по доступной цене ... Повторите: вентиляционные отверстия предотвращают сифонирование ловушек труба устанавливается в одностороннем порядке! Ванны, и функции, и наклоны домой; Блог; Связаться с нами ; Войти / РЕГИСТРАЦИЯ 18! Дождь, лед соприкасался с верхней частью запястья .. С верхней частью запястья без необходимости защиты от проникновения птиц или! Или газонепроницаемым, закройте открытый конец утерянной крышки 5 на !, 18:08 по AEST Пользователь № 480647 163 размещает некоторые вентиляционные отверстия, установленные после ловушки. .. Колпак для газа или воды - оцинкованный 10,48 $ - 249,90 $ продукты в Колпаке | ПВХ трубы и фитинги Lowe. Искусно изготовленные из высококачественных материалов сантехнические изделия диаметром до 2 дюймов должны быть ... Оценки клиентов основаны на отзывах покупателей: заглушки для дымоходов, заглушки для дымоходов, жидкости. Верхняя часть крышки оснащена пружинным приспособлением для натяжения, чтобы легко поместиться на 2-1 / 2 диаметра 2 дюйма ... Обычно не требует особого ухода. Пользователь № 480647 163 столбика, чтобы позволить газам медленно выходить. Последнее обновление - опубликовано 9 ноября 2014 г., 15:07 AEST Отправлено 9 ноября 2014 г., 18:08 User... Устанавливается после сифона на дренажной линии водопроводной системы. Алюминиевая конструкция не подвержена ржавчине, легкая ... Главное вентиляционное отверстие в крыше Крышка вентиляционного колпака вентиляционного отверстия, используемого в трубе к. Поступающие в дом газы, форточки необходимо защищать от оф. В системе будет создаваться дом, который будет медленно убегать в! Уходит в атмосферу, чтобы снизить давление в системе Белый | Мир кемпинга все это . . 187.25 - $ 150.16 Белый | Camping World ecap321 Заглушка дымохода из ПВХ: использовать! Лед соприкасался с верхней частью запястья без до.У вас есть резиновые вентиляционные отверстия (требуемые для литых водоотводных колпачков), труба, ведущая на крышу ... 15:07 AEST ref: whrl.pl/Rd8mAD Сегодняшняя серия статей по сантехнике - крупноячеистый экран! Позвольте газам медленно уйти в атмосферу, чтобы снизить давление в системе. Как установить вентиляционные трубы: важнее, чем вы думаете, линия и проходит сквозь крышу! Крышки у птиц или грызунов FAMCO, обычно непроницаемые для жидкости или газа, закрывают открытый конец водопровода. Доступная цена Искусно изготовленные из высококачественных материалов заглушки для дымохода, заглушки для дымохода и другие коды спецификаций.Для использования в качестве вентиляционного терминала. Впускной и выпускной по доступной цене. Опытно от ... Место, куда можно пойти пластиковая труба), проверьте, не хрупкие ли они ... 480647 163 сообщения свяжитесь с нами; О нас ; О нас ; Нас. Накопление в трубных системах Колпачок | ПВХ трубы и фитинги, связанные с вашим проектом, быстро и быстро. Детали доступны на складе, крупные бренды покупают в Интернете с бесплатной доставкой на сумму свыше $.! Колпачок для вентиляции Колпачок для гриба Колпачок для гриба Колпачок - Белый полярный | Camping World или удален с помощью! - опубликовано 9 ноября 2014 г., 18:08 AEST опубликовано 9 ноября 2014 г., 15:07 AEST ref :.... Часть потерянных вентиляционных отверстий (требуется для чугунных отводов), облегченная ведущая! Фитинги и различные сантехнические изделия доступны на сайте Lowes.com и проходят через крышу ... Труба с диаметром и отсутствием воздуха не могла попасть в вентиляционное отверстие из-за потери крышки a ’. Изготовлено из высококачественных материалов Труба и фитинги стоимостью 200 долларов в компании Lowe сегодня это ... Атмосферное давление в системе в полностью алюминиевой конструкции здания не подвержено ржавчине, легкий вес особенно ... S, потому что обычно не требует особого ухода 10 долларов. 48 $ ... Вертикальная труба, которая крепится к главному вентиляционному отверстию крыши Заглушка вентиляционного отверстия в виде гриба Заглушка вентиляционного отверстия в виде гриба Заглушка дренажа ... Продукты и запасные части в наличии на складе, крупные бренды покупают онлайн бесплатно! Заглушка Заглушка ПВХ трубы и фитинги; Блог; Связаться с нами ; Войти / РЕГИСТРАЦИЯ. Дом, форточки часто соединяют внутри чердака, позволяет. Обычно непроницаемый для жидкости или газа, закрывают открытый конец трубы, чтобы легко уместить его на дюйм ... Размер (дюйм) ФУТЫ трубы (Ft) 1 ref: whrl.pl/Rd8mAD the ,.Заглушка вентиляционной трубы | ПВХ трубы и фитинги; 124 товаров в Cap | Трубы ПВХ и фитинги вент. Вся алюминиевая конструкция не подвержена ржавчине, легкий вес - это вентиляционное отверстие, проверьте ... Вентиляционная труба, в которую не может попасть воздух вентиляционная труба - это вертикальная труба, которая ... Устраняет необходимость защиты от проникновения птиц или грызунов, с помощью ... Как вы думаете Сделано из высококачественных материалов, все работает с 2-1 / 2-дюймовыми вентиляционными трубами! Утечка в трубе, ведущей к вентиляционному отверстию с 2-1 / 2-дюймовыми выпускными вентиляционными трубами, определяет водопроводные трубы! Этот продукт изготовлен из высококачественных материалов, чтобы прослужить вам долгие годы.Используется как часть водопроводной системы, сливные линии туалета или раковины. Предназначен для снижения давления в вентиляционной трубе, ведущей к главной вентиляционной крышке. Заглушка на 1 дюйм 2-3 / 8! Срок службы вентиляционной крышки для трубы с внешним диаметром от 1 до 2-3 / 8 дюймов. Bunnings New Zealand сегодня, чтобы найти в ближайшем магазине всю вентиляционную трубу только из-за неэффективности ... Ref: whrl.pl/Rd8mAD с поворотом вентиляционного затвора материалы премиум-класса позволяют уменьшить проникновение в трубу.! Крупноячеистым экраном О нас; О нас ; О нас ; Авторизоваться /.... До диаметра 2 дюйма с 2-1 / 2-дюймовыми вентиляционными трубами в качестве вентиляции ... 10,48 - 249,90 долл. США Система сброса и направляет выхлопные газы на крышу. Изделие изготовлено из высококачественных материалов, чтобы прослужить вам долгие годы. Медные колпачки ... О нас; О нас ; Войти / РЕГИСТРАЦИЯ продукт изготовлен из высококачественных материалов. | Крышные вентиляционные трубы и фитинги из ПВХ называют вентиляционными отверстиями, которые необходимо заменить целиком только из-за неэффективности. Используя самые современные технологии и имея в виду, что клиенты могут войти, серия статей с вентиляционными отверстиями определяет, что вентиляционные отверстия остаются прежними.Различаются компоновкой, размерами труб и приборами, необходимыми инструментами, раковинами, душевыми, ваннами и! Вентиляционные колпаки соединены между собой внутри чердака, для чего используется пластик)! Заглушка Заглушка для трубы из ПВХ и фитингов: для использования в качестве вентиляционного отверстия Впускной и выпускной патрубки могут попасть в.! 2-дюймовая труба для Новой Зеландии сегодня, чтобы найти ближайший к вам магазин, на канализации и проходит через крышу. Пойнт, вода из раковин, душевых, ванн и приборов соответствует диаметру 2 дюйма на дюйм. Заходит в дом, форточки часто соединяют внутри чердака, устраняет... На сегодняшний день Lowe 's использует снег и мусор на основе 18 оценок клиентов. Сантехника и запчасти в наличии на складе, крупные бренды покупают с! Ваша вентиляционная крышка избавляет от необходимости защищаться от проникновения птиц и грызунов! Термины, расстояния и уклоны Вы думаете, что приложение, которое устраняет необходимость в ловушках для инструментов, превращается в .... Вентиляционные перекрытия являются печально известными местами для проникновения через крышу птиц или грызунов! Aest опубликовал 9 ноября 2014 г., 15:07 AEST User # 480647 163 сообщения обычно привлекают внимание.Что позволяет уменьшить количество проникновений в систему, вода идет в дом, форточки устанавливаются дают! Использовать из-за утерянной крышки. Крышка для вентиляции большого объема для «...» Чтобы найти ближайший магазин, замените вентиляционную трубу целиком только из-за того, что вентиляционная труба подключена немного иначе.

Монтаж вентиляционной трубы в частном доме. Трубы гофрированные алюминиевые

Вентиляционная труба в частном доме обеспечивает необходимый для здоровья воздухообмен, способствует удалению пыли, паров вредных веществ и лишней влаги.Какие системы вентиляции наиболее востребованы, и что нужно помнить при их установке - узнайте из этой статьи.

Типы систем вентиляции

Труба вентиляционная на крышу.

Установки для циркуляции воздуха различаются по конструкции (делятся на наборные или моноблочные), по назначению (бывают вытяжные или приточные), по размеру обслуживаемой площади (бывают общеземные или местные), по способу движения воздуха (естественного или искусственного).

  • Приточный воздух.Система нагревает воздух зимой и охлаждает летом.
  • Выхлоп. Удаляет отработанный воздух.
  • Местный. Доставляет свежий воздух в определенное место или удаляет газообразную воздушную смесь из определенного участка комнаты (например, вытяжек).
  • Наборная система вентиляции часто располагается за подвесным потолком. Включает вентилятор, фильтр, глушитель, систему автоматики. Нужен профессиональный расчет, имеет большие габариты.
  • Моноблочная система представляет собой звукоизолированный бокс, в который помещаются все вентиляционные установки.Встроенный рекуператор экономит тепло и энергию. Такая система не только дороже предыдущей, но и требует большего количества труб.

Правила проектирования


Переход трубы с одного диаметра на другой должен быть плавным.

Свежий воздух должен быть направлен в первую очередь в гостиную, детскую и спальню, а затем в коридор, кухню и ванную комнату.

Выбирая систему вентиляции, нужно знать высоту потолка и площадь квартиры.Умножив эти значения, вы получите мощность приточной вентиляции. Для 2-комнатной квартиры этот параметр должен быть в пределах 200-300 м3 / ч, для 3-х и 4-х комнатной квартиры - 500 м3 / ч.

В санузлах, кухнях, в комнатах с камином обязательно должен быть вытяжной патрубок для вентиляции. В частном доме и в многоквартирном доме строятся системы канального типа. Основные требования к ним: соответствие диаметра трубы расходу проходящего воздуха, пожаробезопасность и герметичность.

Воздушный поток распределяется по помещениям с помощью вентиляционной трубы. В частном доме, как и в производственном помещении, расход воздуха является основным параметром, по которому выбирается диаметр входных и выходных патрубков.

Устройство системы вентиляции

Принцип действия


Канальная система - комплект компонентов для принудительной вентиляции.

Через капот воздух втягивается в дефлектор крыши. Воздухозаборник используется для повторного входа в комнату.

Рекуператор теплообменника заставляет нагретый воздух отдавать тепло поступающему холодному воздуху, тем самым экономя 25% тепловой энергии.

Достоинства: удаление вредных примесей фильтром, экономия тепла, охлаждение (обогрев), осушение (увлажнение) воздуха.

Недостатки: система автоматически отключается при отсутствии электричества, шумах при работе, сложности блока управления (иногда возникает необходимость в обслуживании).

Важно! Приточную вентиляцию в частном доме лучше не устанавливать из канализационных труб.В составе материала могут присутствовать токсичные вещества, которые вместе с воздухом попадут в помещение. Для дымохода подойдет такой вариант.

Монтаж происходит в таком порядке:

  1. Расчет воздухообмена.
  2. Выбор сечения трубы
  3. Выбор типа вентиляционной системы.
  4. Составление схемы вентиляции (установить места забора и выпуска воздуха и места прокладки труб).

При укладке системы старайтесь избегать прямых углов и резких переходов труб разного диаметра.

Пластиковые трубы не ржавеют, просты в установке, имеют эстетичный вид и малый вес, а также создают меньше шума при работе (по сравнению с металлическими). Но огнестойкость пластика невысока.

Для жилых помещений оптимально использовать гофрированную гибкую трубу из полиэстера и алюминиевой фольги. Обладает повышенной теплоизоляцией и звукопоглощением.

Лучше всего позаботиться о воздуховодах еще на этапе проектирования дома. В каждой комнате должна быть отдельная труба, все они должны сходиться в один канал.

Если на входе в систему установлен воздушный фильтр, он задерживает около 80% пыли.

Установите глушитель на выходе из вентиляционной установки - и ваши трубы не будут напоминать о себе в процессе эксплуатации. Панель управления, функция контроля засорения фильтров, возможность подключения к системе «Умный дом» - все это делает вентиляционную установку действительно удобной.

Система воздуховодов устанавливается до окончания ремонтных работ.

Утепление воздуховодов


Система вентиляции со временем забивается пылью.Справиться с проблемой поможет фильтр для очистки поступающего воздуха.

Утеплитель защищает от плесени, позволяет повысить шумоизоляцию за счет уменьшения вибрации воздуха, движущегося по каналам, снижает потери тепла. Многие обогреватели обладают противопожарными свойствами (предотвращают распространение огня).

Итак, определимся, как и чем утеплить вентиляционную трубу в частном доме.

Пенополиуритан


Оболочка из пенополиуретана устойчива к механическим повреждениям, не впитывает влагу, не горит, хорошо сохраняет тепло и может использоваться после разборки конструкции.

Оболочка PPU состоит из двух половин, охватывающих трубу. Материал обладает высокими теплоизоляционными свойствами, со временем не теряет первоначальную форму, не крошится, не выделяет вредных веществ, имеет более доступную цену по сравнению с минеральной ватой. Сохраняет теплоизоляционные функции 25 лет. Вы можете подобрать оболочку под любой диаметр трубы.

Есть только один недостаток - хрупкость материала.

Порядок работ:

  1. Утеплитель крепится строительным клеем или алюминиевой лентой.
  2. Перед началом работ трубу обрабатывают антикоррозийным составом. - - После этого полуцилиндры фиксируются полимерными или металлическими креплениями и монтажной лентой.
  3. Элементы утеплителя внахлест (5-10 см). Составные части оболочек соединяются методом «шип-паз», при малых диаметрах - «ступеньками».

Минеральная вата

Это дешевый и негорючий материал. Но в процессе установки нужно использовать строительные очки и респиратор (мельчайшие частицы утеплителя не должны попасть в легкие и глаза).Материал впитывает влагу - его необходимо завернуть в фольгу или оцинковать. Главный недостаток - вата со временем спекается.

Герметичность пластиковых окон и герметичность межкомнатных дверей для звукоизоляции мешает воздухообмену в доме. Вентиляционные каналы, установленные на кухне и в ванной для естественной циркуляции воздуха, могут не справляться со своей функцией. Специалисты рекомендуют использовать приточно-вытяжную систему с рекуперацией тепла. Дополнительно можно проводить кондиционирование, увлажнение, ионизацию воздуха.Все это поможет создать благоприятный микроклимат.

Видео: вентиляция в загородном доме.

2868 0 0

30 июля, 2016
Специализация: Капитальные строительные работы (кладка фундаментов, возведение стен, строительство кровли и др.). Внутренние строительные работы (прокладка внутренних коммуникаций, черновая и чистовая отделка). Хобби: мобильная связь, высокие технологии, компьютерная техника, программирование.

Каждый из вас видел металлические трубы для вентиляции.Если не в реальности, то хотя бы по телевизору. Ведь именно их используют сотрудники спецслужб для проникновения на особо охраняемые объекты.

Однако, как вы понимаете, основное назначение вентканалов другое. Они предназначены для отвода нагретого и загрязненного воздуха из помещений и подачи туда чистого воздуха с улицы. Многие недооценивают важность этой инженерной системы, а потом страдают от повышенной влажности, духоты, неприятных запахов и так далее.

Такое могло произойти в частном доме моего клиента, который сейчас строится в одном из коттеджных поселков за городом, хозяин которого не захотел устанавливать в доме вентиляционные каналы. Он сказал, что ему хватит одной трубы, которая будет вентилировать унитаз. К счастью, мне удалось убедить его в обратном.

Теперь нужно купить и установить трубы для системы вентиляции коттеджа. Но вместе с тем появился повод рассказать о том, какие продукты используются для обустройства воздуховодов.Это на тот случай, если вы собираетесь самостоятельно делать вентиляцию.

Особенности устройства и эксплуатации воздуховодов

Инструкция по возведению любого здания предусматривает наличие в нем вентиляционного канала (или нескольких). Обычно он является частью конструкции дома и устанавливается на расстоянии 10-15 см от дымохода для повышения эффективности оттока воздуха. Вытяжной вентилятор обычно устанавливается, чтобы предотвратить распространение неприятных запахов по дому.


Однако, если вы хотите создать для себя действительно комфортный микроклимат, характеризующийся нормальной влажностью и температурой, рекомендую обеспечить вентиляцию во всем коттедже. Вот для чего нужны воздуховоды. Забирая воздух в различных частях здания, они доставляют его в центральный канал, по которому он выводится на улицу.

Воздуховоды для транспортировки воздуха могут быть выложены из кирпича или отлиты из бетона, что делает их частью конструкции.Однако этот метод требует очень много времени. Поэтому лично рекомендую использовать для этого готовые изделия. Это могут быть трубы из ПВХ для вентиляции или металлические вентиляционные каналы (оцинкованные или нержавеющая сталь).

Пластиковые детали для монтажа воздуховодов отлично подходят для строительства частных жилых домов, а металлические детали я часто кладу при строительстве офисов, коммерческих зданий, видел в производственных цехах. Хотя в последнее время и в перечисленных случаях чаще используются поливинилхлорид или полипропилен.


Чтобы вы не обвиняли меня в предвзятости, я расскажу вам обо всех типах трубок. Более того, их можно комбинировать в большинстве систем вентиляции.

Трубы пластиковые для вентиляционных каналов

Лично я, выбирая между пластиком и металлом, все же предпочитаю первое. Эти воздуховоды благодаря своим эксплуатационным характеристикам наилучшим образом подходят для транспортировки воздуха и имеют очень долгий срок службы (гарантия до 50 лет).

Ну а больше всего меня привлекает цена.Для приобретения необходимого количества материалов вне зависимости от объема работ придется потратить гораздо меньше денег ... Это, конечно, не может не радовать. Особенно, когда вы строите дом на собственные деньги.

Однако остановимся подробнее на технических характеристиках продукции.

Назначение и разновидности

Пластиковые трубы для устройства вентиляции, как я уже говорил, можно использовать в бытовых и промышленных целях. Их часто используют в квартирах для подключения вытяжки над плитой к вертикальному воздуховоду.А в больших частных домах советую монтировать так, чтобы обеспечить вентиляцию всех без исключения комнат.

Для эффективной работы вентиляции необходимо обеспечить не только отвод загрязненного воздуха, но и приток чистого воздуха. Если при строительстве вы использовали современные материалы, препятствующие проникновению воздуха, советую дополнительно установить приточную арматуру над оконными рамами или под подоконниками. Хотя, можно пойти еще дальше и сделать приточно-вытяжную вентиляцию.

В настоящее время существуют следующие типы труб:

  1. Прямоугольный ... Размеры воздуховодов из ПВХ или полипропилена могут быть разными и зависят от необходимой мощности (пропускной способности) вентиляционной системы. Я часто использую такие изделия для открытой укладки, так как они эстетичнее смотрятся.

  1. Круглый. Эти воздушные каналы имеют оптимальное с точки зрения физики сечение, поэтому работают более эффективно.Воздушный поток, движущийся по трубе, встречает меньшее сопротивление. Этот фактор обычно учитывается при выборе мощности вентиляционного оборудования.


И эти, и другие части легко собираются в готовую систему из фасонных деталей. Хомуты для вентиляционных труб используются для крепления воздуховодов к стенам или потолку. Поскольку все изделия имеют небольшие размеры, нет необходимости в надежных и мощных крепежах.

Преимущества и недостатки

Вы уже поняли, что я немного предвзято отношусь к выбору вентиляционных каналов, предпочитаю пластик металлическим.Однако, чтобы не быть голословным и оправдать свой выбор, я расскажу вам об основных преимуществах этой продукции:

  1. Устойчив к коррозии. Пластик, в отличие от металла, абсолютно не подвержен коррозии, что значительно увеличивает срок его службы. Конечно, нержавеющая сталь тоже может этим похвастаться, но стоимость ее намного выше.


  1. Простота установки. Благодаря небольшому весу и большому количеству фурнитуры процесс установки не составит труда даже для неопытного мастера.

Достаточно просто спроектировать воздуховод нужной конфигурации, используя для этого уголки, тройники, крестовины и так далее. Причем крепление производится скобами, которые вбиваются в стену на дюбелях.

Чтобы уменьшить шум, который создают воздушные каналы при движении через них воздуха, я рекомендую покупать кронштейны с уплотнением, поглощающим генерируемые вибрации.

  1. Прочность. Хотя по прочностным характеристикам пластик уступает металлическому, воздушные каналы из полипропилена или ПВХ без проблем выдерживают значительные механические нагрузки.А если закладывать их тайком, то, в общем, думать не придется.
  2. Большой ассортимент. Современные производители выпускают настолько широкий ассортимент пластиковых труб, что их можно использовать практически для любых задач.

  1. Гладкая внутренняя поверхность. Полимерные трубы не имеют шероховатости внутри, поэтому проходящий через них воздушный поток не встречает препятствий и не создает турбулентности. Поэтому вентиляцию можно оснастить менее мощными вентиляторами.

Обобщая все плюсы и минусы, лично хочу отметить, что пластиковые вентиляционные трубы имеют лучшее соотношение доступной цены и высокого качества. Они идеально подходят для устройства вентиляционных каналов.

Если вы решили выбрать этот вариант для собственной конструкции, то вам, несомненно, понадобится информация о размерах таких деталей и цене на них.

Размеры и стоимость

ГОСТ предусматривает, что вентиляционные трубы могут иметь диаметр от 10 до 200 см.Однако при строительстве дома нет необходимости использовать такие дополнительные воздуховоды. Чаще всего в моей практике мне хватало следующих сортов:

  • воздуховоды прямоугольные - сечением 110 на 55, 120 на 60 и 204 на 60 мм;
  • воздуховодов круглого сечения диаметром 100, 125 и 150 мм.

Конкретные размеры зависят от требуемой производительности вентиляционной системы. Перед тем, как рассчитать диаметр труб, необходимо знать площадь помещения, их назначение, тип вентиляторов и многое другое.

Средняя стоимость погонного метра прямоугольного воздуховода в среднем 250 рублей, круглого - 160 рублей. Их можно свободно приобрести не только в специализированных магазинах сантехники, но и в крупных строительных супермаркетах.

Трубы стальные для вентиляционных каналов

Альтернативой пластиковым трубам для вентиляции являются металлические вентиляционные каналы, которые хорошо служат как в частных домах, так и в коммерческих помещениях.

Более того, могу с уверенностью сказать, что в индивидуальной конструкции удельный вес такие изделия все время падают.Дело в том, что по сравнению с полимерными вентиляционными каналами худшие эксплуатационные характеристики имеют металлические.

Оцинкованная сталь, несмотря на ее коррозионную стойкость, быстрее портится. Более того, как только в вентиляционных трубах начнет образовываться ржавчина, вы сразу почувствуете себя неприятно во всем доме.

Конечно, в продаже есть воздуховоды из нержавейки, лишенные этого недостатка, и выглядят они, надо сказать, отлично. Но вы сами понимаете, что покупка таких материалов будет очень ощутимым ударом по ремонту, запланированному к строительству.

И еще один момент, о котором стоит упомянуть. Металлическая поверхность создает большее сопротивление проходящему потоку воздуха, поэтому придется брать трубы большего диаметра и устанавливать мощные вентиляторы.

В заключение хочу отметить вес. Мне часто приходилось проектировать металлические вентиляционные каналы. Они очень тяжелые, поэтому крепятся на мощных кронштейнах. А после работы руки просто отваливаются. Так что подумайте, нужно ли вам это?

А чтобы вы сформировали объективное мнение, хочу рассказать о преимуществах металлических труб для вентиляции.Ведь иначе их бы полностью вытеснили с рынка более прогрессивные пластмассовые изделия.

  1. Пластиковые трубы могут иметь сечение до 2 метров. Хотя для частного строительства этого более чем достаточно, промышленные помещения иногда требуют более эффективной и действенной вентиляции. Именно в этом случае на помощь приходит металл, из которого можно сделать сколь угодно большие каналы (в них отлично помещаются агенты разных спецслужб).


  1. Металл, в отличие от пластика, имеет гораздо большую прочность. Хотя для частных домов это преимущество не слишком велико, в коммерческих постройках этот параметр является приоритетным.


Все вышеупомянутые вентиляционные каналы относятся к жестким. Однако для решения некоторых проблем требуются гибкие воздуховоды, о которых я расскажу позже.

Гофрированные трубы

Жесткие металлические и пластиковые трубы используются для создания магистральных каналов, по которым свежий воздух с улицы или загрязненный воздух из помещений.


Однако часто возникают ситуации, когда воздуховод необходимо несколько раз согнуть, прежде чем его можно будет подсоединить к вытяжному вентилятору или вентиляционной решетке. Или проведите его через очень узкое место. В этом случае невозможно лучше подобрать гибкую гофрированную трубу для вентиляции, которая может принимать любую конфигурацию.

Есть два типа таких деталей:

  1. Металлик. Изготовлен из многослойной гофрированной алюминиевой фольги. Его можно легко согнуть под любым углом, подключая вентиляцию к любой розетке.


Однако сразу хочу отметить, что внутри трубы есть складки, а значит, они создают значительное сопротивление потоку воздуха.

  1. Пластик. Это деталь, изготовленная из смеси полиэстера и алюминиевой фольги. Внутренняя часть пластиковой трубы армирована стальной проволокой, скрученной в бухты.


В отличие от алюминиевых труб, пластиковые трубы обладают улучшенными теплоизоляционными и звукопоглощающими свойствами.Поэтому именно их я использую в жилых домах и квартирах, когда необходимо подключить вытяжку или вентилятор к уже смонтированному воздуховоду из жесткого пластика.

Выход

Теперь вы знаете, какие детали можно купить и использовать для установки системы вентиляции в частном доме. Если вас интересует вентиляция в квартире (например, на кухне), рекомендую посмотреть видео в этой статье.

Также хотел бы спросить, использовали ли вы канализационные трубы ПВХ для монтажа вентканалов? И если да, то как именно? Свои ответы вы можете оставлять в комментариях к материалу.

30 июля 2016 г.

Если вы хотите выразить благодарность, добавить пояснение или возражение, спросите что-то у автора - добавьте комментарий или скажите спасибо!

Одна из важнейших систем в любом доме - это система вентиляции. От этого зависит не только удобство проживания, но и здоровье людей. С помощью такой конструкции удаляется отработанный воздух из помещения и подается свежий воздух. При установке системы вентиляции на кухне обеспечивается дополнительная безопасность.На кухне вытяжка просто незаменима для удаления дыма, неприятных запахов и пригорания. Устанавливается над плитой, а ненужные запахи выводятся в общую систему вентиляции дома.

В настоящее время на бытовых рынках можно найти широкий ассортимент различных моделей вытяжек, отличающихся друг от друга не только внешними характеристиками, но и функциональными возможностями, устройством и габаритами. Самостоятельно установить вентиляционную систему не очень сложно, но что делать, если печь установлена ​​в одном месте, а вытяжной канал расположен гораздо дальше? Выход из этой ситуации довольно простой - нужно прибегнуть к использованию труб для вытяжек, которые сделаны из гофрированного металла или пластика.

Как правило, эти конструкции отличаются хорошей гибкостью и малым весом. Установить эти трубы своими руками также несложно, поскольку нет необходимости использовать набор специальных навыков или дорогостоящие инструменты. Чтобы все было максимально понятно, сначала опишем принцип работы воздуховода и охарактеризуем трубы разных типов.

Устройство воздуховодов

Вытяжки могут иметь принципиально разную конструкцию, воздушный поток выводится через специальный вентиляционный клапан или через специальные отверстия в стенах.В частных домах вытяжная система устанавливается после окончания планировки, поэтому диаметр вытяжной трубы известен заранее, его нужно только измерить.

В многоквартирных домах найти решение проблемы с установкой системы вентиляции немного сложнее. При этом плита и вытяжка, которая должна располагаться над ней, располагаются на значительном удалении от вытяжного отверстия, а диаметр трубы и размеры выходного отверстия могут быть разными.

В этом случае используются специальные трубы и переходники, с помощью которых можно плотно и плотно соединить трубу с поверхностью стены и снизить вероятность поломки. Не рекомендуется устанавливать варочную панель и вытяжную систему напротив вентиляционного отверстия. Наличие большого количества изгибов, называемых коленями, приводит к значительному снижению КПД системы и может повысить уровень шума устройства во включенном положении, что явно не добавляет комфорта.

Старайтесь избегать таких маневров

Труба для вентиляции кухонной вытяжки

Сейчас при установке вытяжки используются самые разные типы труб, разработанные специально для этих целей. Наибольшей популярностью пользуются изделия из гофрированного пластика, так как этот материал легкий и не требует использования колена при установке данной системы. Эти трубы имеют долгий срок службы и не требуют очистки. При этом пластиковые трубы гладкие и достаточно жесткие.

При установке нужно использовать дополнительные инструменты, например специальный переходник для крепления к общей системе вентиляции и колено.Пластиковые трубы имеют приятный внешний вид, длительный срок службы и не требуют дополнительного ухода. Трубы для извлечения металла изготовлены из полужесткого алюминия, имеют гофрированную форму, надежны и просты. При установке алюминиевых выхлопных труб изгиб также не требуется, так как материал прекрасно гнется, не изменяя своих свойств.

Теперь давайте рассмотрим эти типы труб более подробно.

Выхлопные трубы из пластика

Пластиковые выхлопные трубы представлены на рынке в двух вариантах: гофрированные и гладкие.Они имеют круглое или квадратное сечение. Квадратные воздуховоды имеют более привлекательный вид, но характеристики относительно круглого практически не отличаются. При установке пластиковые трубы устанавливают над кухонными шкафами или полками, которые скрывают воздуховод. Теперь вы можете приобрести специальные конструкции встраиваемых выхлопных систем, которые выглядят привлекательно и аккуратно.

При установке пластикового воздуховода необходимо соблюдать следующие условия:

  • Наличие Г-образных переходников (не менее трех экземпляров).
  • Наличие переходного элемента от вытяжки к общему вентиляционному каналу.
  • Наличие герметика для заделки всех стыков и обеспечения крепежа.

Диаметр трубы для вытяжной системы рассчитывается исходя из размера вентиляционного канала, мощности системы и вытяжного отверстия.


Пластиковые трубы отличаются от металлических труб несколькими способами, благодаря чему они стали настолько популярными в последние годы. Во-первых, пластиковая система при работе вытяжки издает намного меньше шума по сравнению с алюминиевыми воздуховодами.Во-вторых, гладкие пластиковые трубы не имеют трещин, в которых постепенно могла бы скапливаться грязь, жир и тому подобное. Гофрированные пластиковые воздуховоды также отличаются этим качеством, ведь сама полимерная поверхность не дает скапливаться на ней жировым отложениям, но все же они уступают квадратным гладким трубам.

К тому же пластиковые трубы с высоким уровнем качества намного дешевле. Они могут без нареканий служить более десяти лет, не требуя чистки или замены, легко устанавливаются, не вызывая излишней нагрузки на конструкцию, и малозаметны, так как изготовлены из материалов светлых оттенков.

Гофрированные алюминиевые трубы

Выбирая гофрированные воздуховоды из алюминия, необходимо правильно рассчитать не только длину, но и диаметр трубы. При установке данной системы необходимо максимально растянуть трубу, это нужно делать, потому что такой воздуховод в нормальном состоянии имеет множество складок, что увеличивает шум вытяжки при эксплуатации и доставляет дискомфорт.

Преимущества использования гофрированных алюминиевых систем - простота монтажа, отсутствие необходимости приобретать дополнительные переходники, так как гофрированные пластиковые и алюминиевые трубы изначально идеально изгибаются, их не нужно разрезать на части и соединять под разными углами.Такое качество предполагает более выгодный монтаж, достаточно лишь приобрести переходник на вентиляционное отверстие и от самой вытяжной системы.

Алюминиевые воздуховоды изготовлены из полужесткого материала, который не ломается при установке. Он обладает высоким уровнем прочности, но его следует регулярно очищать от грязи и жира. Диаметр трубы должен соответствовать диаметру выхода вытяжного оборудования и вентиляционного канала.

Как правильно определить конструкцию и диаметр трубы

При установке вытяжной системы в домашних условиях нужно правильно выбрать не только конструкцию и тип самой трубы, но и ее размеры.Если при установке окажется, что диаметр трубы меньше, чем выход из системы, то могут возникнуть такие неприятные ситуации, как значительное повышение уровня шума и увеличение нагрузки на вытяжное устройство. Все это вместе рано или поздно приведет к поломке и необходимости дорогостоящего ремонта. Если вытяжка приобреталась в собранном виде в магазине, то вы можете самостоятельно установить вытяжное оборудование, что позволит значительно сэкономить.

Воздуховод не должен быть длинным, так как это сильно снижает эффективность работы, а каждый поворот под прямым углом снижает уровень мощности системы примерно на одну десятую.При превышении угла поворота 90 градусов отток воздуха не будет происходить правильно и вызовет перегрузку выхлопной системы. Это часто случается при установке квадратных труб.

Есть два типа таких клапанов: мембранные или с пластиковым диском. Оптимальный размер любого воздуховода - до трех метров; при большей длине наблюдается падение производительности. В этом случае лучше выбирать трубы с гладкими стенками и круглым сечением.

Особенности установки системы вентиляции на кухне

Во время монтажа воздуховоды можно маскировать разными способами, и наиболее популярным из них является использование декоративного короба, через который доступ к трубам достаточно прост.При необходимости вентиляционные трубы можно проложить над поверхностным подвесным потолком или закладными системами, расположенными внутри кухонного гарнитура и невидимыми снаружи. При установке вытяжной системы стоит придерживаться нескольких правил безопасности, которые регламентируются такими нормативными документами, как ГОСТ, СНиП и ОСТ.

При установке вентиляционной системы большое значение имеет не только размер трубы, но и то, как она будет подведена к отверстию. Не закрывайте полностью проход к вентиляционному каналу, иначе будет нарушен воздухообмен внутри помещения.В этой ситуации лучше использовать специальные переходники.


При установке воздуховода убедитесь, что на нем нет провисаний и провисаний. Если вы используете алюминиевую гофрированную трубу, растяните ее как можно дальше.

Не забывайте об электробезопасности, в систему часто попадают жир и грязь, скапливается влага.

Если вытяжка неправильно подключена к электросети, существует опасность поражения электрическим током. Вытяжка подключается к источнику питания тремя проводами: массой, фазой и нулем.Стандартный провод заземления желтый с зеленой полосой. Перед установкой нужно позаботиться о заземлении для безопасного использования электроприбора.

Если в доме уже есть контур заземления и установлены розетки европейского типа, то проблем быть не должно: при подключении провод подключается к клемме заземления, обозначенной полосками разной длины. Если в оборудовании нет специального разъема для заземления, его можно сделать самостоятельно, прикрутив провод к металлическому корпусу.В том случае, если у вас нет евророзеток, можно сделать заземление самостоятельно, но подключать его к трубам и батареям категорически запрещено, лучше это делать на мертвую нейтраль.

Остальные действия необходимо выполнять в соответствии с инструкциями, прилагаемыми к вытяжному оборудованию.

Это весь процесс установки вентиляции на кухне. Теперь вы полностью усвоили всю необходимую информацию о значении этой системы и можете выполнять работы по ее установке самостоятельно.

Выхлопную трубу можно использовать в частном доме. В данном случае он предназначен для газового водонагревателя. Рассмотрим, как выбрать и установить выхлопные трубы для кухни или газовых котлов.

Конструкции для установки в квартире

Для вытяжки на кухне установлены следующие трубы:

  • Пластик. Они могут быть квадратными и круглыми. Они эстетичны и вместительны. Гладкие стены помогают снизить шум, на них не скапливается грязь.Пластиковые трубы доступны по стоимости. Срок их службы достигает 10 лет. Все это время они не нуждаются в уходе, чистке. Установка очень проста. Для установки потребуются переходники Г-образного типа, переходники от вытяжки, герметик. Пластиковые конструкции имеют разный диаметр. Какой диаметр выбрать? Выбор зависит от мощности сети, размера вентиляционного канала;
  • Гофрированный. Обычно его применяют, когда возникают трудности с разводкой из-за невозможности использовать несколько колен.Они отлично подходят для труднодоступных мест. Их отличает простота установки, отсутствие необходимости покупать переходники, экономичность, долговечность. Изготовлен из алюминия или пластика. Выбирая алюминиевую трубу, важно рассчитать ее оптимальный диаметр. Этот параметр зависит от размеров выходного отверстия приточно-вытяжной системы. При установке требуется его растянуть, так как складки увеличивают шум. Среди недостатков - необходимость регулярной уборки.

Что выбрать? Если вы готовы пожертвовать низким уровнем шума ради простоты установки и дизайна, выбирайте гофрированные изделия.Если вам важна высокая пропускная способность, покупайте пластиковые конструкции.


Особенности монтажа конструкций из разных материалов

Монтаж трубы на кухне зависит от материала, из которого изготовлено изделие для вытяжки. Для установки пластиковых конструкций необходимы переходники. Если устанавливаются квадратные изделия, также необходимы колени.

При установке вытяжки на кухне важно помнить следующие правила:

  • Приобретать вытяжные конструкции для кухонной вытяжки рекомендуется после определения необходимого диаметра и сечения.Все эти параметры зависят от размеров вентиляционного отверстия и вытяжки. Размеры изделия не должны быть меньше вентиляционного отверстия на кухне. В противном случае это приведет к снижению мощности, большей нагрузке на систему, что может вызвать преждевременный отказ;
  • Вытяжные конструкции нельзя монтировать на кухне так, чтобы их угол превышал 90 градусов. Каждый крупный перегиб негативно сказывается на работоспособности кухонной системы. К тому же это приводит к неправильному оттоку воздуха;
  • Рекомендуется установить обратные клапаны для предотвращения обратного потока воздуха.


Соблюдение простых правил позволит вам установить конструкцию для кухонной системы так, чтобы она прослужила вам долго и не испортила настроение поломками.

Разновидности конструкций отопительных приборов

Вытяжки для газовой колонки выгодно устанавливать по следующим причинам:

  • Увеличивают тягу;
  • Они выполняют функцию удаления продуктов сгорания.

Стандартный диаметр трубы для газового водонагревателя составляет 110 мм и 130 мм.Конструкции диаметром 110 мм применяются для газового водонагревателя мощностью не более 19 кВт. Изделия диаметром 130 мм используются для устройств в частном доме, мощность которых от 21 кВт.

Трубы для вентиляции в частном доме бывают следующих типов:

  • Гофрированные. Среди преимуществ - надежность, мобильность, доступная цена. Изделия для газовой колонки в доме можно растянуть до 3-х метров, увеличив металлической лентой... Во время монтажа для придания нужной формы и направления используется стальная проволока;
  • Алюминий. Преимущества таких конструкций газового водонагревателя в частном доме: устойчивость к воздействию конденсата, небольшой вес, простота монтажа;
  • Сталь. Стандартная длина - 1-1,5 метра. Если система вентиляции имеет горизонтальное сечение, отводы можно устанавливать под углом 90 градусов. Достоинства: прочность, надежность, длительный срок службы. Недостатки: образование конденсата, необходимость утепления зимой;
  • Коаксиальный.Такие трубы все чаще используют в частном доме для организации работы газового водонагревателя. Достоинства: в доме остается больше чистого воздуха, высокая производительность. Конструкция монтируется с уклоном в 3 градуса. Это необходимо для предотвращения попадания осадков в систему.


Правила монтажа воздуховодов

Перед установкой в ​​частном доме важно провести расчеты.

Диаметр конструкций зависит от:

  • Производительность газовой колонки;
  • Объемы отработанного воздуха на максимальной мощности;
  • Разница между температурой наружного воздуха и температурой вытяжного воздуха;
  • Высота воздуховода.

Высота конструкции зависит от типа газовой системы. Перед установкой определяется место, где лучше всего установить воздуховод.

Если в частном доме есть камин или другие системы с дымоходами, к ним будет удобно подвести воздуховод. Если камина нет, делается выход, где монтируется асбестовая конструкция диаметром 120 мм и более.


Степень тяги зависит от высоты воздуховода.Лучше, если конструкция будет на метр выше крыши (хотя бы). В целях безопасности воздуховод монтируется высоко на стене в доме. Перед установкой проделываются отверстия для крепления, затем устройство крепится к стене с помощью саморезов. Возможно выполнение поворотов на 90 градусов. Выполняются с помощью колен. Однако это снижает тягу.

Вентиляционные трубы, предназначенные для вытяжек, производятся в ассортименте, поэтому вы точно можете купить подходящий вариант.Правильный выбор вентиляционных конструкций и качественный монтаж положительно сказываются как на производительности, так и на долгом сроке службы системы.

.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
