Вытяжка для кухни с воздуховодом: выбор и правила установки


Вопрос обустройства вентиляции актуален среди владельцев квартир и частных домовладений. Ведь сразу предстоит не только определиться со схемой, создать проект, но и реализовать его, выполнив монтажные работы. Согласитесь, неплохо бы своими руками все устроить, сэкономив на вызове мастера.

Но вы не знаете с чего начать и как правильно действовать? Мы постараемся помочь – в этой статье рассмотрены варианты монтажа вытяжки и их особенности. Так, одно из наиболее простых решений – вытяжка для кухни с воздуховодом. При желании ее несложно устроить своими руками, перед началом работ детально изучив все нюансы, приведенные в этом материале.

Также статья дополнена фотоподборками пошаговой сборки, установки и подключения вытяжного устройства. Для лучшего понимания изложенного материала подобраны видеосюжеты по изготовлению воздуховодов и подключению вытяжек.

Содержание статьи:

Особенности и правила выбора вытяжки

На кухне вытяжка служит не только одним из элементов вентиляционной системы. Часто она является самостоятельной деталью интерьера, неким акцентом или завершающим аккордом выбранного стилевого решения для конкретной комнаты.

Чтобы она отлично функционировала и радовала своим безупречным внешним видом, предстоит подобрать правильный вариант.

Галерея изображений

Фото из

Вытяжка в интерьере кухни

Вариант сообщения с вентиляцией

Площадь охвата кухонной вытяжки

Энергозависимое оборудование

Многообразие форм и стилистики

Использование островной вытяжки на кухне

Установка вытяжки в углу помещения

Требования к выбору оборудования по мощности

Разновидности кухонных конструкций

Разнообразие форм, размеров, дополнительных функций и значительный ценовой разброс затрудняет выбор. Прежде всего, следует понимать, что вытяжка – это оборудование, предназначенное для удаления из помещения отработанного воздуха, содержащего частички жира, пыли и имеющего неприятный запах.

Например, когда владелец жилища жарит отбивные и хочет оградить остальных членов семейства от этого излишне навязчивого запаха, он включит вытяжное оборудование. Если же в комнате витает аромат кофе, то можно обойтись без него.

Технические характеристики модели

Важно, чтобы вытяжка была рассчитана на такие нагрузки и могла успешно удалять резкие и неприятные запахи в полном объеме. Это обеспечивается покупкой .

Обязательно следует посмотреть инструкцию понравившейся модели, обратив особое внимание на граничный максимум мощности. Здесь нужен запас – вытяжка не может работать во всю мощь

Выбирая оборудование, надо внимательно изучить технические характеристики, указанные производителем в сопровождающей документации.

Подходящий вариант должен удалять отработанный воздух объемом, который в 3 раза превышает объем кухни. Например, если площадь комнаты 12 м2, а высота потолков 2,7 м, то ее объем равен 12*2,7=32,4 м3.

Чтобы справиться со своей основной функцией, вытяжка должна удалять не менее 32,4*3+20%=117 м3. Запас в размере 20% нужен для того, чтобы прибор постоянно не работал на пределе своих сил. Иначе такая работа быстро выведет его из строя.

Многие модели вытяжек комплектуются оригинальным кожухом, способным скрыть все неприглядные части вытяжной конструкции

Предпочитаемый тип монтажа

По типу монтажа все вытяжки можно условно разделить на:

  • встраиваемые;
  • открытые.

Первый тип оборудования – – имеет более скромный внешний вид. Они устанавливаются внутрь шкафчиков или другой кухонной мебели. В нерабочем состоянии они практически незаметны.

Встроенная в кухонный гарнитур пристенная вытяжка позволит скрыть самую неприглядную часть воздуховода и вытяжного оборудования. Мало того, что ее можно монтировать в шкаф, там еще и место для кухонной утвари останется

Второй тип – открытые вытяжки – может иметь самые замысловатые формы и размеры. Их стоимость может шокировать, особенно, если это дизайнерская модель, существующая в единичном экземпляре.

Форма кухонной вытяжки

В зависимости от формы изделия различают такие вытяжки:

  • угловые;
  • островные;
  • пристенные.

Последние не требуют монтажа воздуховода с последующим подключением к вентиляционной шахте дома. Это вариант вытяжки .

Их конструкция предусматривает наличие нескольких типов фильтров, среди которых , и другие, обеспечивающих местное очищение воздуха, а не его удаление из помещения.

Все остальные варианты вытяжек нуждаются в обустройстве вентиляционного канала. По размеру, используемому материалу и стоимости изделия всегда можно подобрать наиболее подходящий вариант, учитывая пожелания и финансовые возможности владельца дома/квартиры.

Воздуховод может компактно расположиться над кухонным гарнитуром или же неприлично обращать на себя внимание, грубо нарушая гармонию оформления

Ориентиры и нюансы выбора

Чтобы вытяжка была красивой и полезной деталью кухонного интерьера, надо подобрать удачную модель. Для этого предстоит выбирать изделие от производителя, имеющего хорошую репутацию.

Цена не обязательно должна быть высокой, главное, чтобы все документы о качестве, инструкция по использованию и гарантия была в наличии у продавца. В противном случае лучше присмотреть другой вариант.

Идеальная вытяжка должна выполнять такие функции:

  • качественно удалять запахи;
  • создавать минимум шума;
  • эстетично выглядеть;
  • гармонично вписываться в интерьер.

Основное предназначение этого элемента вентиляционной системы – удаление отработанного воздуха. Каким бы красивым и совершенным не был ее дизайн, но невыполнение своей основной задачи делает такую вытяжку бесполезной безделушкой. Чтобы этого не случилось, при покупке особое внимание следует уделить мощности.

Если , то она шумит не громко. Если же в процессе монтажа допущены ошибки, подобраны неправильные детали, а мощность самого прибора не соответствует необходимой норме, то следует готовиться к высокому уровню шума – 50 децибел и более.

Высокий уровень шума от работающей вытяжки во время приготовления пищи гарантированно обеспечит головную боль своей хозяйке. Если уровень шума от 60 децибел и выше, то следует предпринимать меры по его снижению

Основная проблема – гармонично вписать купленную вытяжку в существующий интерьер кухни. Особенно, когда вентиляционное отверстие находится на значительном расстоянии от ее места расположения.

Здесь на помощь придет для прокладывания воздуховода от вытяжки до входа в вентиляционную шахту дома.

Важно придать коробу и вытяжке эстетичный внешний вид по окончанию монтажных работ. Это касается как покупного оборудования, так и самодельных конструкций.

Даже самая стильная и дорогая модель вытяжки будет нелепо выглядеть, если не оформить должным образом вентиляционный канал

Специфика обустройства кухонной вытяжки

Для устройства кухонной вытяжки помимо самого оборудования потребуются дополнительные материалы – воздуховод и крепежные детали к нему, короб и крепежи для его монтажа.

Желательно сразу же купить и другие расходные материалы, необходимые для подключения. Удобнее, когда все комплектующие будут одной торговой марки, так обеспечится полное совпадение по цвету и размеру.

Тонкости выбора и установки воздуховодов

Среди воздуховодов, предлагаемых в строительных магазинах, можно встретить такие:

  • гофрированный полимер;
  • алюминиевая гофра;
  • гофра из нержавеющей или оцинкованной стали;
  • пластиковая круглая труба;
  • пластиковый прямоугольный воздуховод.

Наиболее используемые для обустройства бытовой вентиляции – и пластиковые трубы прямоугольного и круглого сечения.

Это объясняется простотой монтажа, с которым под силу справиться даже неопытному домашнему мастеру.

Гофрированная труба из пластика в качестве воздуховода является самым нежеланным вариантом. Лучше купить алюминиевый аналог

К некоторым недорогим моделям вытяжек в комплекте идет гофра из пластика. Использовать ее или нет – это зависит от типа и размера плиты, над которой предстоит ставить вытяжное оборудование.

Если на кухне газовая плита, то мастера предпочитают купить хорошую металлическую гофру от надежного производителя вместо пластика, идущего в комплекте.

Для обустройства бытового вентиляционного канала следует выбирать качественное изделие. Слишком нежная и тонкая гофра из фольги может разорваться от неосторожного обращения при монтаже.

Металлическая гофрированная труба в некоторых интерьерах гармонично вписывается без необходимости придумывать варианты ее маскировки. Хотя чаще всего ее приходится всеми возможными способами прятать, чтобы не нарушать гармонию кухонного пространства.

Алюминиевая гофра на фоне дорогого кухонного гарнитура, изготовленного из натурального дерева, смотрится, по меньшей мере, нелепо

Гофра устанавливается просто – один ее конец достаточно присоединить к патрубку самой вытяжки, а второй вставить в решетку вентиляционной шахты.

В качестве крепления используют хомуты, алюминиевый скотч, герметик.

Гофра хорошо режется ножницами, ее удобно растягивать и гнуть в любом направлении. Это позволяет прокладывать даже длинные и замысловатые каналы без резких поворотов

Круглые и прямоугольные выглядят более эстетично. Они не сгибаются в разные стороны. Их монтаж также не составит труда – все детали крепятся между собой, как конструктор.

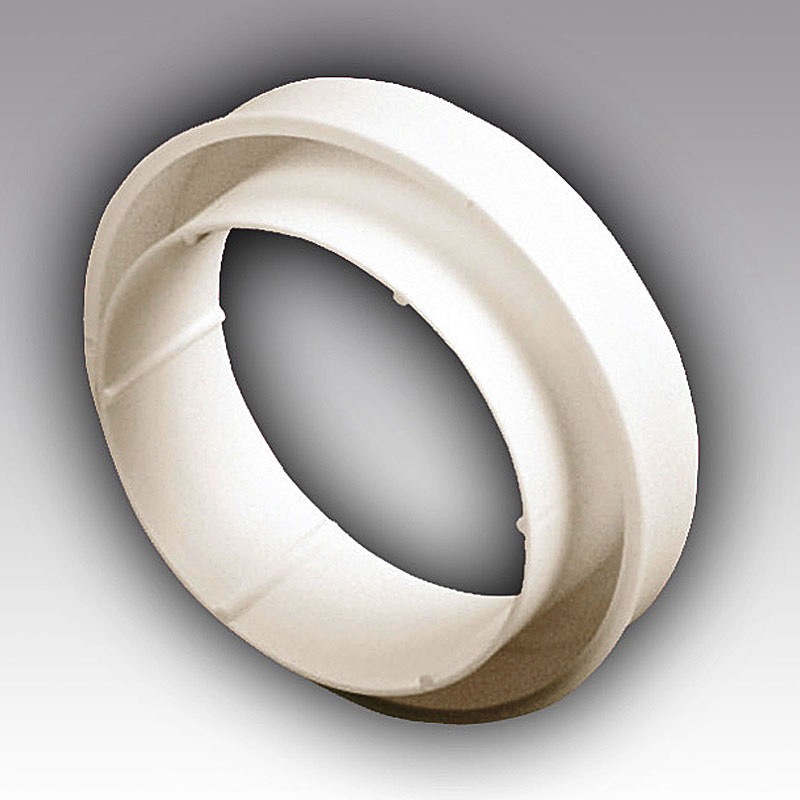

Для присоединения покупают специальные переходники. Неудобно, что повороты здесь будут более резкими, а не плавными, как в случае с гофрированной трубой.

Несомненное преимущество таких воздуховодов – геометрическая четкость линий. Это позволяет органично смотреться среди другой кухонной мебели, также обладающей строгой геометрией

Выбирать для своей кухни следует именно тот вариант, который более гармонично впишется в интерьер. Если же бюджет предполагает использование совсем маленькой суммы на покупку воздуховода, то можно купить недорогую алюминиевую гофру и искусно ее замаскировать.

Стоит обратить внимание, что нужный метраж гофрированной трубы измеряется в растянутом виде. А нужную длину пластиковой гладкой трубы следует точно измерить дома, учитывая, что повороты будут четкими.

Сразу же надо покупать все переходники для труб и желательно от одного и того же производителя.

Использование переходников с круглого на прямоугольное сечение и наоборот плохо отражается на тяге вентиляционного канала. По возможности стоит отказаться от такого решения

Еще один важный момент при покупке вентиляционного канала – подбор правильного диаметра, рекомендованного производителем вытяжки. Меньший или больший размер трубы будет способствовать плохой работе оборудования. Также лучше всего приобретать все крепежные детали одной фирмы.

Варианты монтажа оборудования

Когда вытяжка и все дополнительные детали куплены, остается ее поставить и .

Есть 2 варианта проведения этого вида работ:

  • своими руками;
  • руками профессионала.

Каждый из вариантов имеет свои плюсы и минусы.

Последовательность работ по сооружению вытяжки с гибким воздуховодом продемонстрирует подборка фото:

Галерея изображений

Фото из

Шаг 1: Бурение отверстия для выхода в вентшахту

Шаг 2: Примерка гофры к месту установки

Шаг 3: Сверление отверстий для монтажа вытяжки

Шаг 4: Крепление дюбелей и закручивание шурупов

Шаг 5: Обрезка излишков гофрированной трубы

Шаг 6: Примерка конструкции к месту установки

Шаг 7: Подключение гофры к вытяжке изнутри

Шаг 8: Навешивание вытяжки по месту установки

Если довериться мастерам, то придется выложить приличную сумму за их услуги.

Причем вызывать дешевую бригаду не имеет смысла – они могут оказаться «из рук вон» плохими специалистами, способными испортить дорогостоящее оборудование.

Для монтажа могут понадобиться переходники, хомуты, крепления, силиконовый герметик и другие расходные материалы. Их стоит покупать вместе с воздуховодом и коробом, заранее просчитав

Первый же вариант надежнее, если домашний мастер имеет некоторый опыт ремонтных или строительных работ. Когда владелец все делает своими руками, он знает, что и где поставлено.

Также самого себя никто не будет обманывать – все работы будут выполнены качественно. Только нужно внимательно изучить инструкцию, чтобы не лишиться гарантии на вытяжку.

При выполнении работ своими силами важное значение имеют:

  • безопасность;
  • правильность подключения;
  • отличный внешний вид.

Чтобы обеспечить безопасность устанавливаемого элемента вентиляционной системы, надо точно выполнять требования инструкции и рекомендации производителя. Ведь у каждой модели вытяжки свои характеристики.

Материалы, использованные при изготовлении, также отличаются – нержавеющая сталь выдерживает воздействие более высоких температур, чем пластик.

Для работ с элементами вентиляционной системы кухни, изготовленными из нержавеющей стали, понадобятся металлические хомуты, переходники и вентиляционная решетка

Чтобы самостоятельно подключить кухонную вытяжку к вентиляции, нужно сначала ее прикрепить. Для этого пригодятся рекомендации производителя, изложенные в руководстве по эксплуатации.

Каждый тип вытяжки имеет свои особенности монтажа. Например, для встраиваемых моделей придется прорезать в днище кухонного шкафчика отверстие, а купольные присоединяются к стене крепежами, идущими в комплекте.

Установив вытяжку, предстоит присоединить к ней воздуховод, второй конец которого прикрепить к входу в вентиляционную шахту дома. Не лишним будет установить сразу и .

Именно от типа воздуховода, используемого для подсоединения вытяжки на кухне к системе вентиляции, зависит длительность и сложность последующих работ.

Гладкие пластиковые трубы круглого сечения хорошо вписываются в интерьер кухне, исполненный в светлых тонах

Если выбранный вентиляционный канал не подходит под общую стилевую композицию, то предстоит его замаскировать. Для этих целей применяются специальные короба.

Такие изделия способны не только скрыть воздуховод, но и украсить кухонное пространство. Но их монтаж может потребовать от мастера значительных сил и умений.

Виды и нюансы монтажа вентканалов

Для маскировки отдельных элементов вентиляционного оборудования можно приобрести специальный короб. Чаще всего требуется спрятать воздуховод, выбивающийся из общей картины.

Именно для этой составляющей кухонной вентиляции можно соорудить короб своими руками. Какой вариант уместен в конкретном помещении – решать только его владельцу.

Метры трубы, тянущейся от вытяжки к шахте, способны убить даже самую оригинальную идею оформления помещения. Лучше подобрать вариант для маскировки воздуховода

В зависимости от материала изготовления, можно купить следующие варианты коробов:

  • пластиковые;
  • алюминиевые;
  • из нержавеющей стали;
  • деревянные.

Дальше рассмотрим особенности каждого из озвученных вариантов.

Особенности применения пластика

Пластиковые трубы, используемые в качестве воздуховода, часто называют коробом. Благодаря своей четкой геометрической форме они не требуют применения еще какого-то дополнительного материала для маскировки.

Разве что в случае отсутствия в продаже нужного оттенка, их можно окрасить влагонепроницаемой и жароустойчивой краской. Такой ход позволит вентиляционному каналу стать неприметным.

Галерея изображений

Фото из

Шаг 1: Детали пластикового воздуховода

Шаг 2: Обустройство выхода в вентиляционную шахту

Шаг 3: Проверка действия обратного клапана

Шаг 4: Сборка конструкции на полу в помещении

Шаг 5: Стартовые действия по сборке канала

Шаг 6: Подсоединение канала к вытяжному отверстию

Шаг 7: Подключение вытяжки для проверки действия

Шаг 8: Контроль герметичности

Вытяжные короба из металла

Металлические короба являются дорогостоящим решением. Они соединяются между собой также, как и пластиковые, с использованием переходников.

Но в виду большего веса они требуют более надежной фиксации по пути следования вентиляционного канала.

Нержавеющая сталь, используемая для изготовления вытяжного короба, может быть разной толщины. Этот материал замечательно вписывается в кухню, выполненную в стиле хай-тек. Сразу и не догадаешься, что внутри спряталась алюминиевая гофра

Деревянная конструкция короба

Вытяжной короб из дерева придает особую атмосферу помещению. Использовать такие изделия следует в деревянных домах, где все предметы мебели простые и выполненные из экологически чистых материалов.

Для квартиры применение деревянных коробов тоже допустимо, главное, чтобы стилистика оформления кухни соответствовала.

Для монтажа деревянных коробов следует использовать материалы, рекомендуемые фирмой изготовителем. Лучше всего сразу же при покупке короба приобрести все крепежные детали и переходники

Изготовление короба из гипсокартона

Еще один материал, используемый для изготовления короба – гипсокартон. Он применяется мастерами, предпочитающими изготовить своими руками конструкцию для вентиляционного канала.

Самостоятельное сооружение вытяжного короба позволяет реализовать любую дизайнерскую задумку, не опираясь на стандартные размеры покупных изделий

Обычно такой короб шпаклюют, грунтуют и выкрашивают в подходящий цвет. В него сразу же, на этапе монтажа встраивают подсветку.

Это отвлекает внимание, придавая помещению необычный вид за счет двухуровневого потолка и дополнительных источников света.

Глядя на уровневое оформление потолка, сложно предположить, что все это реализовано, чтобы спрятать воздуховод. Для таких работ лучше приглашать специалистов

Обустройство вытяжки без короба

Кухонную вытяжку с воздуховодом можно устроить без использования короба.

Это происходит в таких случаях:

  • шахта расположена рядом;
  • применение подвесного потолка;
  • вытяжка без воздуховода;
  • пластиковые трубы прямоугольного/круглого сечения.

Для маскировки самой вытяжки иногда используют кухонный шкафчик.

Самое удачное расположение вытяжки – под отверстием в вентиляционную шахту. В таком случае гофру можно закрыть красивым кожухом вытяжки.

Некоторые модели комплектуются декоративным кожухом, который удачно скрывает все лишнее от придирчивого взгляда владельца кухни

Если на кухне предусмотрен монтаж подвесного потолка, то все конструкции вытяжной системы хорошо под ним спрячутся. Главное, предупредить об этом мастеров, которые будут заниматься потолком.

Когда на кухне установлена вытяжка без вентиляционного канала, то и потребности в коробе нету. В случае применения пластиковых труб в качестве воздуховода с прямоугольным или круглым сечением, вполне можно обойтись без короба.

Пластиковые трубы, изготовленные добросовестным производителем, могут длительное время не потерять внешнюю привлекательность

Выводы и полезное видео по теме

Пошаговое видео о сборе воздуховода для кухонной вытяжки из прямоугольных пластиковых труб сечением 60х120:

Наглядное видео пособие об изготовлении короба для воздуховода, имитирующего двухуровневый потолок. Для большей эффектности он оснащен декоративной подсветкой:

Краткое видео об особенностях монтажа пластиковых воздуховодов:

Видео инструкция о монтаже вытяжки:

Изучив особенности установки вытяжки и ее подключения к вентиляционной шахте дома, можно подобрать наиболее подходящий вариант для своей кухни.

В случае, когда бюджет ограничен, все работы по монтажу вытяжки, воздуховода и короба можно совершить своими руками. Подобрать все составляющие кухонной вентиляционной системы можно в недорогом ценовом диапазоне.

Вы самостоятельно устанавливали кухонную вытяжку и подключали воздуховод к вентсистеме? Или может у вас есть опыт изготовления оригинального короба для воздуховода? Поделитесь своими знаниями с новичками в этом деле – оставляйте комментарии к этой статье.



подбираем материал и расчитываем сечение канала

Пластиковые трубы для кухонной вытяжки

Материал. ПВХ.

Диаметр. В сечении труба бывает круглая и прямоугольная. Последнюю еще называют плоской. Самые популярные диаметры: 100, 125, 150, 200 мм. Что касается прямоугольных, то наибольший спрос имеют такие размеры: 55—60 мм на 110—204 мм.

https://www.youtube.com/watch?v=NBTsJcOpEWU

Сопротивление. Пластик гладкий, поэтому воздуховод из этого материала оказывает низкое сопротивление воздушному потоку. Если сравнивать круглую с прямоугольной, то по первой воздух будет двигаться немного быстрее.

Эксплуатация. Рабочая температура пластика — до 70. Он не подвержен коррозии и не требует чистки: на гладкую поверхность не налипает жир, грязь.

Уровень шума. Пластиковый воздуховод гладкий внутри, потоку не за что цепляться, поэтому вентиляция происходит бесшумно.

Сборка. Монтаж прост, но соединение переходниками требует времени. Слишком сложную конфигурацию кухонной мебели и стен пластиковый воздуховод «повторить» не может: резкие и частые изгибы ухудшают вентиляцию.

Стоимость. Невысока, но стоимость увеличивают переходники, без которых не обойтись.

Внешний вид. ПВХ-труба на кухне смотрится эстетично. Особенно это касается той, что имеет прямоугольное сечение. К тому же пластик можно покрасить в подходящий цвет.

Согласно санитарным нормам, жилое помещение оборудуется вентиляцией. Размещается вход в нежилой части, где образуется большинство факторов, человеку неблагоприятных. Люди пользуются кухонным оборудованием, стирают, моются, курят, пользуются туалетом. Процессы образуют обилие влаги, запаха, удалять ненужное призвана вентиляция.

Большинству людей известна проблема верхних этажей. Способов вывода вентиляционного канал наружу различают три:

  1. Канал пронизывает этажи, выходит, минуя чердак, на крышу в виде прикрытой сверху трубы.
  2. На чердаке каналы объединяются коробами, выходят сообща наружу.
  3. Воздух выбрасывается на чердак, откуда поступает на улицу.

При первом способе проблемы отсутствуют. Для уверенного выхода воздуха из квартиры на улицу, должен пройти 2 метра по трубе, высота чердачного помещения столько составляет. Однако надежный способ непригоден для высотных зданий, к сожалению, новые наработки грешат проблемой верхних этажей.

Когда воздух выходит из вертикальной шахты, бьется о крышу чердака или короба. Создается пробка. Воздух продолжает напирать и ищет выходы. Одним является труба, уходящая наружу, другим — вентиляционное отверстие на кухне жильцов последнего этажа. Упомянутых выше двух метров не набирается за толщину перекрытия. Круглый год третирует людей обратная тяга. Дышать будем тем, что воздух собрал с остальных этажей.

Простого пути решения проблема лишена:

  • Во-первых, можно увеличить высоту короба, о который бьется воздушный поток. Причем в два-три раза. Но это делает строительная бригада по согласованию с государственными инстанциями.
  • Во-вторых, можно отделить вентиляционный канал верхнего этажа от остальных. Чревато строительными работами, потребует тепловой и гидро изоляции нового хода.

Если у верхнего этажа отдельный выход, следует нарастить по высоте, чтобы длина стала 2 метра.

Понятие и особенности

Установку пластикового короба для работы вентиляции от кухонной вытяжки можно выполнить самостоятельно без привлечения специалистов. При этом необходимо учесть некоторые несложные особенности проектирования и монтажа таких систем.

Монтаж пластиковой системы включает ряд традиционных этапов, которые предстоит пройти как самостоятельному мастеру, решившему своими руками соорудить короб, так и нанятым рабочим.

Галерея изображений

Фото из

Этап 1: Для облегчения усилий и обеспечения безопасных условий при сборке, части пластикового короба собираем на полу

Этап 2: На вводе вентиляционного канала в общедомовую шахту устанавливаем элемент с обратным клапаном

Этап 3: Проверяем, правильно ли нами установлен выпуск с обратным клапаном, который должен открываться только в направлении шахты.

При необходимости исправляем положение

Этап 4: Воздуховод собираем на полу, промеряем все участки и сверяем с расстояниями по месту установки. При выявлении неточностей, устраняем их

Этап 5: Снова разбираем конструкцию и по деталям перемещаем ее наверх. Сборку на месте начинаем от колена, подключенного к вытяжке

Этап 6: Последовательно собираем систему, обрабатывая соединения герметиком, по составу совместимым с материалом сооружаемого воздуховода

Этап 7: Подключаем вытяжку к электропитанию и проверяем качество сборки, прикладывая к соединениям листок бумаги

Этап 8: Если при работе вытяжной системы не выявлено утечек в области соединений, приступаем к эксплуатации

Сборка частей воздуховода на полу

Ввод в вентшахту с обратным клапаном

Проверка правильности установки ввода

Сборка пластикового канала на полу

Подключение короба к колену из вытяжки

Последовательное соединение элементов

Тестирование работы вентиляции

Готовый к эксплуатации пластиковый короб

Большое разнообразие конструктивных элементов позволяет реализовать практически любую геометрию пластикового вентиляционного короба.

Для сохранения функциональности системы пропуска воздуха на должном уровне при проектировании воздуховода необходимо соблюдать следующие правила:

  1. Длина короба. По возможности нужно минимизировать длину короба. Оптимальным расстоянием от патрубка вытяжки до вентиляционной решетки считают дистанцию менее 3 метров.
  2. Меньше элементов. Желательно не использовать большое количество элементов, изменяющих направление движения воздуха. Изгибы, сужения и различные переходы создают дополнительное аэродинамическое сопротивление.
  3. Минимум поворотов. Необходимо минимизировать количество колен с поворотом короба на 90 градусов. Они создают наибольшее сопротивление движению потока, генерируют шум и накапливают отложения в виде жира и прилипшей к нему пыли.

В случае размещение короба возле стояка отопления или другого источника тепла необходимо предотвратить нагрев пластика на температуру выше 50 градусов Цельсия.

Для этого нужно или обойти горячий объект или проложить теплоизоляцию между ним и воздуховодом.

В качестве изолирующего материала проще всего использовать пенопласт, так как он обладает низкой теплопроводностью. Кроме того, он не будет создавать шум при вибрации короба.

Реализация обхода стояка отопления с помощью четырех колен с углом 90 градусов. При другой ориентации канала, если бы к стене была обращена узкая часть, можно было бы обойтись углами в 15-20 градусов с помощью разноуглового колена

Необходимым элементом вентиляционной системы является обратный клапан, роль которого сложно переоценить.

Если короб идет только от вытяжки к шахте и не имеет ответвлений на другие источники забора воздуха, то клапан устанавливают в конце воздуховода. Альтернативный вариант – использование решетки с обратным клапаном, препятствующим возврату воздуха.

В случае наличия нескольких источников забора воздуха в вентиляционную систему обратный клапан устанавливают около соединения каждого ответвления с основным воздуховодом и еще один – возле решетки.

Типовое решение размещения обратных клапанов в вентиляционной системе при наличии двух точек забора воздуха и внешней решетки

В случае необходимости поддержки естественной вентиляции при выключенной вытяжке существуют три решения:

  • разделить выходы для принудительной и естественной вентиляции, причем они не должны выходить в одну вентиляционную шахту;
  • установить возле выхода тройник “вытяжка – решетка – обратный клапан”;
  • использовать вентиляционную решетку с прорезями для естественного движения воздуха и защитой от обратной тяги.

Птицы или обитающие в вентиляционной шахте грызуны иногда проникают внутрь воздуховода. Оказавшись в изгибах пластикового короба, они могут погибнуть, в результате чего продукты разложения попадают в помещении.

Чтобы предотвратить такое развитие событий, решетку, ведущую на улицу или в шахту, часто снабжают специальной защитой, непреодолимой для животных.

Подробная информация о видах и выборе вентиляционных решеток изложена в этой статье.

Защита вентиляционной решетки от проникновения птиц и грызунов значительно суживает сечение, что необходимо учитывать при расчете диаметра отверстия

Участки пластикового воздуховода от вытяжки до вентиляционной решетки могут быть закреплены разными способами в зависимости от их положения относительно шкафов, стен и потолка.

При любом варианте установка не представляет сложности и ее можно провести самостоятельно.

Однако необходимо подойти к этой процедуре ответственно, во избежание возникновения шума от вибраций, а также провисания или иных деформаций короба с возможной последующей его разгерметизацией.

Если короб расположен внутри шкафов, то его крепление производят к задней стенке шкафа с помощью хомутов. Также фиксируют места прохождения воздуховода через стенки с помощью пенопластовых или пенополистирольных вставок.

Эти материалы не издают шум при соприкосновении с вибрирующими элементами системы.

В случае расположения части воздуховода над шкафами проще всего выполнить его фиксацию к шкафам с помощью держателей и саморезов по дереву небольшой длины. Пластиковый короб в таком положении не создает сколько-нибудь значимого бокового давления.

При креплении воздуховода к стене или потолку располагать держатели рекомендуют через 1 метр. Фиксация происходит с помощью специальных хомутов, которые можно приобрести под форму и размер покупаемого короба.

Вес всей пластиковой конструкции небольшой, поэтому ее крепление выполнить достаточно просто.

Пластиковый короб можно полностью спрятать за подвесным потолком и гипсокартоном. В этом случае допустимо проводить герметизацию и крепление всей конструкции без учета ее визуального восприятия

Если пластиковый короб будет закрыт натяжным или подвесным потолком, то необходимо проверить надежность его фиксации при работе вытяжки на максимальной мощности. В иных случаях крепление легко можно усилить после обнаружения слабых мест.

Иногда во время работы вентиляционной системы может возникнуть дребезжание или стук, вызванный соприкосновением вибрирующих элементов пластикового короба с твердыми предметами, такими как шкаф, стена и т.д.

В этом случае вместо дополнительного крепления достаточно проложить между ними поролон или пенопласт.

Галерея изображений

Фото из

Отличной и практичной альтернативой пластиковым элементам, выпускаемым для сооружения вентиляции, послужат полипропиленовые канализационные трубы и фитинги

Легкие полипропиленовые трубопроводы подойдут для устройства вытяжной системы на даче собственными руками

Полипропиленовые элементы подойдут для устройства системы внутри помещения и для вывода вытяжной ветки за пределы дома

Сборка системы производится по стандартным правилам, детали соединяются с применением герметика

Воздуховод из канализационных труб

Подвешивание полимерного воздуховода

Вывод самодельной вентиляции на улицу

Использование герметика в соединениях

Элементы в системе вентиляции, выполненной из пластиковых деталей, не имеют уплотнителя. Размеры стыков хорошо подогнаны, однако по прошествии некоторого времени по причине деформации, плотность некоторых соединений может уменьшиться.

В случае нарушения герметичности в местах соединения конструкционных элементов возможно проникновение воздуха из вентиляционной системы наружу. В этом случае происходит распространение запахов и влажного воздуха по помещениям, через которые проходит воздуховод.

Кроме того, при прохождении воздуха через щели иногда возникает значительный шум.

Несмотря на то, что все элементы качественного пластикового короба плотно прилегают друг к другу, лучше уделить некоторое время герметизации стыков

Для предотвращения разгерметизации пластикового вентиляционного короба существует два решения:

  1. Герметик. Промазать стыки конструкции специальным силиконовым или акриловым герметиком. Его наносят тонким слоем на край элемента перед его вставкой в систему.
  2. Скотч. Замотать места соединения самоклеющейся лентой. Такой способ можно применить после монтажа системы в случае обнаружения мест разгерметизации.

Первый способ является более надежным, однако возможно возникновение серьезных проблем при необходимости разбора вентиляционного короба для ремонта, прочистки или изменения его геометрии.

С течением времени герметик настолько сильно скрепляет элементы конструкции, что в некоторых случаях приходится пожертвовать одной из деталей для начала разбора системы.

Способ наружной герметизации, напротив, позволяет с легкостью проводить разбор пластикового короба. Однако такой метод сказывается на внешнем виде конструкции, поэтому его практически не применяют, если она расположена на виду.

Работа вентиляционной системы заключается в переработке воздуха, замене его свежим. Особую роль в эффективности при этом играет подбор материала, из которого произведена труба. Выбор во многом зависит от условий эксплуатации системы. В настоящее время конкуренцию привычным оцинкованным составляют пластиковые трубы.

Такие конструкции, в основном устанавливаемые на кухне при монтаже вытяжки, способны побороть запахи, водяные пара и жировые включения. Устройства часто прячутся над шкафчиками, просты в сборке и обслуживании, являются базовым элементом в переработке воздуха. Оборудование отличается высокой производительностью и доступной ценой, а легкость материала обеспечивает удобную установку.

. Говоря о металлическом воздуховоде, чаще все

Вытяжка для кухни с воздуховодом пластиковым на кухне, установка и монтаж

Тот, кто делает у себя на кухне ремонт, покупает новую мебель и современное оборудование, задается вопросом, нужна ли вытяжка и как, установить воздуховод. «Лень— двигатель прогресса», и потому каждое новое изобретение в первую очередь создано для облегчения жизни человека. На кухне много техники: миксер, кухонный комбайн, посудомойка. А как же вытяжка на кухню?

Вытяжка — главный элемент каждой кухни

Зачем в кухне вытяжка

Ее наличие уменьшает проблемы уборки и ремонта. Ведь жир, который оседает на поверхностях, портит эстетичный вид мебели и стен, а также разводит грязь. А про пахучий дым, при готовке, вообще нечего сказать. Ведь запах въедается во все вещи из текстиля на кухне и разноситься по другим комнатам. А про приятный и свежий аромат в жилище приходиться только мечтать.

Вытяжка воздуховод на кухню это простое приспособление, выводящее пар, жир, продукты сгорания, которые появляются в процессе готовки. Она вытягивает негожий воздух, очищает его и возвращает назад, или выводит в воздухопровод. Кухонная вытяжка — это воздухозаборник с фильтром или с воздуховодом применяемая в квартире и в частном доме.

Разновидности вытяжек

Существует несколько разновидностей такого оборудования. Каждый вид имеет свои особенности, преимущества, недостатки, в работе и функциональности. Основные виды такого оборудования изначально подразделяются на следующие типы:

  1. Подвесные или плоские.
  2. Купольные.
  3. Встроенные.
  4. Встроенные в столешницу.

Преимущества подвесного оборудования

Подвесная модель устанавливается в случае, когда нет воздухопроводной шахты. Она монтируются на стену над варочной поверхностью. Принцип ее работы в рециркуляции и очистке воздуха с помощью фильтров или так званых картриджей с угольными фильтрами. Это самые дешевые и простые в установке варианты оборудования. Они имеют дополнительную функцию–подсветку.

Подвесная вытяжка со временем требует замены фильтров

Минусом можно считать шумность в процессе работы и небольшую эффективность, а также необходимость, со временем, замены фильтров. Производители постарались сделать широкий модельный и цветовой ряд, что дает дополнительные возможности, искусно использовать данную технику в интерьере.

Преимущества купольного оборудования

Купольная вытяжка для кухни с воздуховодом применяется при наличии вентиляционного канала. Устанавливается на стену или на потолок над плитой.

Отличается современностью, прекрасным выбором материала, с которого она сделана, что дает возможность использовать ее в разных дизайнерских стилях.

Купольная вытяжка может быть отделана камнем, деревом, стеклом. Может быть просто металлической. Имеет форму схожую с вытяжкой классических каминов. Ее часто за это называют– каминной. Используя ее, не придется тратить деньги на покупку фильтров. Так как воздух она вытягивает за пределы кухни и без дополнительной фильтрации.

Виды купольного оборудования

Разновидностями купольных вытяжек для кухни есть наклонная и островная.

Особенности островной вытяжки

Островная монтируется к потолку над плитой. Дополнительно для ее установки проводят воздуховод для вытяжки. Его, прячут под навесным потолком или делают элементом декора. Такие вытяжки используются в помещениях с большой площадью: кухне-тудии и в частном доме. Где варочная поверхность, по замыслу дизайнера, размещается не возле стенки, а ближе к середине.

Особенности наклонного оборудования

Наклонная, купольная вытяжка на сегодняшней день становится популярной в силу своей практичности и прогрессивности в использовании, как элемента в оформлении интерьера. Вытяжка воздуховод представлена в разных цветах. Ее преимущества в том, что она не мешает своей конструкцией стоять возле плиты, формируют современный, модерновый стиль кухни.

Имеет дополнительные функции, такие как: таймер, выбор скоростей, освещение, панель управления на основе LED-дисплея. Данные вытяжки бывают рециркуляционные и с воздуховодом. Они называются смешанными. Для таких вытяжек нужно установить воздуховод.

Преимущества встроенного оборудования

Встроенная вытяжка с отводом, используется тогда когда, ее не хочется выставлять. Ее монтируют в кухонную мебель и визуально она не приметна. Установленный прибор оснащен выдвижной панелью. В наличии есть модели с дополнительным фильтрами для жира. А также встроенная вентиляция имеет разнообразные конструкции, подходящие для кухонного оборудования.

Встроенная вытяжка в столешницу отличается особым монтажом

Встроенная в столешницу вытяжка для кухни характеризуется особенностью монтажа. Устанавливается она в столешницу рядом с плитой, отличием есть то, что кухонные испарения не попадают в воздух на кухне. Они всасываются еще до этого момента.

Основные показатели при выборе вытяжки на кухню

При выборе вытяжки приходится столкнуться со множеством их форм, дизайнов, параметров мощности. Нужно определить главные моменты, которые играют весомую роль при выборе.

Мощность вытяжки

От ее производительности зависит чистота воздуха. Нужная мощность вычисляется умножением объема воздуха в помещении(она равна объему комнаты) на количество обмена воздуха за час. По санитарным нормам, показатель количества смен воздуха в кухнях квартиры и в частном доме становит 10-11 раз за час. На обычную, стандартную кухню в квартире достаточно вытяжки, мощностью в 300-350 м.куб/час.

Но если готовка и жарка на кухне частый процесс, то можно уставить очиститель воздуха помощнее в полтора-два раза. В этом есть и положительная сторона, если использовать вытяжку не на всю ее мощность, увеличивается срок эксплуатации. Но чем выше производительность, тем шумней работает вытяжка. В дорогих изделиях это учтено. Если нет, можно использовать блок, который поглощает шум.

Размер вытяжки

Ее параметры определяет ширина варочной поверхности. Вытяжку лучше монтировать ту, которая будет шире плиты приблизительно на 10 см. сантиметров. Чем она шире, тем выше вытяжку можно установить. Пример: вытяжка шириной 90 см устанавливается над плитой 60-75 см.

Тип вытяжки

Она может работать на принципе рециркуляции воздуха, а может отводить воздух в воздухопровод. Второй вариант симпатичней, тем, что не нужно периодически менять фильтра, воздух становится чище, та и сама вытяжка работает тише. Установка вентиляционной шахты, трудоемкий и не дешевый процесс.

Характеристики воздуховодов для кухонной вытяжки

Купив вытяжку для кухни в квартире или в частном доме, нужно определиться, каким способом ее монтировать к вентиляционному отверстию. Для этого используются воздуховоды для кухонной вытяжки.

Воздуховоды выделяют по таким видам.

По материалу

Разделяют на пластиковый воздуховод, оцинкованный и с нержавеющей стали.

Внешний вид пластикового воздуховода для вытяжки

По форме и размеру сечения. Могут быть круглыми (с пластиковой труби), или прямоугольные (с нержавеющей стали).

По типу конфигурации

Воздуховод может быть гибкий (гофрированный) и жесткий (металлический).

Использование пластиковой трубы в воздуховоде уменьшает шумность работы вентиляции. Так как поверхность трубы гладкая, она не накапливает грязь и жир. Имеет небольшой вес, поэтому конструкция получится легкой. Пластмассовые трубы имеют также разную форму сечения.

Металлические детали воздуховода долговечны, но имеют повышенный уровень шума.

Для разных форм воздуховодов при монтаже используются переходники. Они устанавливаются на входе вытяжки в воздуховод, и с воздуховода в вентиляционную шахту.

Особенности монтажа воздуховодов

Для каждого типа воздуховода предусмотрены свои особенности установочных работ, свои нюансы монтажа.

Металлические воздуховоды

Монтаж воздуховода для кухонной вытяжки гофры, делается при наличии пары хомутов и вентиляционной решетки. Решетка крепится на специальный фланец, который выходит из вентиляционной шахты, а потом на отверстие в решетке крепится воздуховод. Закреплять все соединения нужно металлическими хомутами.

У гофры достаточно плюсов. При монтаже, не нужно использовать дополнительные переходники. Но ее шумность в процессе вентиляции не вызывает оптимизма, а также есть дополнительное сопротивление при проходе воздуха через алюминиевые складки.

Металлические прямоугольные воздуховоды крепятся с помощью фланцев и ниппелей, а также дополнительно соединяются скобами. Металлические воздуховоды легко устанавливаются, имеют низкое аэродинамическое сопротивление, и вдобавок устойчивы к влиянию влаги и появлению коррозии.

Пластиковые воздуховоды для вытяжек

Пластиковый воздуховод состоит из ПВХ, толщиной приблизительно 1 мм. Он может быть прямоугольным и круглым. Продаются данные воздуховоды разных размеров, но если нужно, для соединения можно использовать ПВХ—соединители круглой или прямоугольной формы. Все стыки при соединении пластиковых деталей должны промазываться герметиком.

Стандартный выход кухонной вытяжки имеет круглую форму, так же как и вытяжка в вентиляционный канал. Поэтому целесообразно использовать переходники, с круглой на прямоугольную, если используется плоский воздуховод.

Размер воздуховода и выходное отверстие вытяжки желательно выбирать одинаковыми. Но это зависит от мощности последней. Если ее производительность низкая, в районе 350-400 м.куб/час, то воздуховод можно сузить с помощью переходника.

Также при установке используются колена, в местах, где нужно сделать изгиб. Но для того чтобы увеличить эффективность очистки воздуха и уменьшить шумность, количество изгибов должно быть минимальным.

Дополнительно, перед тем как установить вытяжку в конце воздуховода можно поставить антивозвратный клапан, который предотвратит возврат негожего воздуха. Также при крепеже вытяжки, важно учитывать высоту расстояния до варочной поверхности. Так как высокая температура при готовке может привести к деформации вытяжки или пожару. Монтаж воздуховода для вытяжки в квартире и в частном доме, желательно проводить с помощью компетентных специалистов. Это будет гарантировать безопасность эксплуатации кухонной техники.

Проверка выхлопной системы ванной комнаты — InterNACHI®

Ник Громико, CMI® и Бен Громико

В соответствии со Стандартами практики InterNACHI инспектор должен проверить механические вытяжные системы в ванных комнатах. Независимо от того, какая система вентиляции может быть установлена ​​для остальной части дома, в ванных комнатах рекомендуется использовать вытяжные вентиляторы для удаления излишков влаги, очистки паров химикатов и т. Д. Вентилятор должен выводиться за пределы дома.
Вытяжной воздух из ванных, туалетных комнат, отсеков туалетов и других подобных помещений не должен:
  • попадать на чердак, под потолок, на коньковый вентиль, в пространство для подполья или в другие места внутри здания; или
  • рециркулирует в жилом доме или в другом жилом доме.
Открывающиеся окна в ванных комнатах — это удобная функция, но на них не следует полагаться для обеспечения постоянной адекватной вентиляции ванной комнаты. (Изображение домашнего инспектора любезно предоставлено Тихоокеанской северо-западной национальной лабораторией) В соответствии с современными стандартами вытяжного воздуха, вентиляторы для ванной могут работать с перерывами (с контролем людей) или непрерывно. Вентиляторы прерывистого действия должны иметь скорость потока 50 кубических футов в минуту или более, а вентиляторы непрерывного действия должны иметь скорость потока 20 кубических футов в минуту. Если вентилятор настроен на непрерывную работу, коэффициент звукового давления должен быть 1.0 или меньше. Вытяжные вентиляторы с рейтингом ENERGY STAR могут иметь низкий уровень шума, низкое энергопотребление и, в некоторых случаях, несколько скоростей для точечной вытяжки и непрерывной вентиляции.

Инструкция производителя

Вентилятор в ванной следует устанавливать в соответствии с инструкциями производителя.

Направление порта

Выпускное отверстие вентилятора должно указывать в направлении конечной точки.

Герметичный Отверстия в потолке или стене должны быть вырезаны для вентилятора размером не больше, чем необходимо для установки вентилятора.После установки воздушное уплотнение между корпусом вентилятора и гипсокартоном можно заполнить герметиком или пенопластом. Воздуховод
Соединение вытяжного канала с отверстием вентилятора может быть выполнено с помощью механических креплений и / или мастики. Следует установить воздуховод с гладкой поверхностью, например из оцинкованного листового металла или ПВХ, размер которого указан производителем. Если используется гибкий алюминиевый воздуховод, его следует сильно растянуть, чтобы избежать ненужного провисания и минимизировать трение. В идеале воздуховод должен быть такого же диаметра, что и выходное отверстие в корпусе вентилятора.

По возможности прямо

Вентилятор должен выходить прямо наружу. Воздуховод следует поддерживать так, чтобы он свисал как можно прямее, и располагать так, чтобы у него было как можно меньше изгибов. Как минимум, первые 3 фута воздуховода, отходящие от выпускного отверстия вентилятора, должны лежать прямо; установка с изгибом на 90 градусов, непосредственно примыкающим к выпускному отверстию вентилятора, может вызвать обратный поток воздуха в вентилятор.

Изгибы

Если изгибы необходимы, постепенные изгибы предпочтительнее изгибов под углом 90 градусов для оптимального потока и снижения шума воздушного потока.Воздуховод должен быть проложен так, чтобы он не мешал другим воздуховодам и оборудованию на чердаке. Воздуховод не должен быть раздавлен или перекручен. Если возможно, лучше всего расположить наконечник воздуховода на боковой стенке немного ниже вентилятора, чтобы воздуховод наклонялся вниз и в сторону от корпуса вентилятора, чтобы отводить конденсат от вентилятора. Швы воздуховодов следует заклеить мастикой или металлической лентой. Чтобы минимизировать конденсацию, на воздуховод можно установить изоляцию.

Изображение любезно предоставлено Тихоокеанской северо-западной национальной лабораторией

Для повышения производительности воздуховоды должны быть как можно более прямыми.Если необходимо изгибание, то от выпускного отверстия вентилятора до первого изгиба в участке воздуховода должно пройти 2–3 фута прямого воздуховода.


Иллюстрация любезно предоставлена ​​Тихоокеанской северо-западной национальной лабораторией

Колена в вытяжном канале должны быть плавными, а не поворачиваться на 90 градусов, если это возможно. Гладкий жесткий воздуховод предпочтительнее ребристого гибкого воздуховода.

Конденсация

Вентиляторы, которые выходят на потолок, чердак или внутрь здания, могут вызвать проблемы из-за чрезмерной влажности.Теплый влажный воздух будет конденсироваться на холодном каркасе чердака, утеплителе и других материалах. Если появится плесень, это может вызвать проблемы со здоровьем у чувствительных пассажиров. Конденсат может вызвать повреждение строительных материалов. Влага также снижает эффективность теплоизоляции.

Выпускное отверстие выхлопного канала снаружи дома должно располагаться на расстоянии не менее 10 футов от любого входа воздуха. В настенной крышке должна быть заслонка, которая закрывается, когда вентилятор не работает. Настенная крышка может поставляться с экраном или решеткой для защиты от птиц и других животных.Отработанный воздух не следует направлять на дорожку.

На фотографии выше показан вентилятор для ванной, выходящий в изоляцию мансардного этажа. Можно увидеть признаки водяных знаков на гипсокартоне.


Изображение любезно предоставлено Тихоокеанской северо-западной национальной лабораторией.

Вытяжной вентилятор для ванной может выходить через стену или подниматься через крышу.

Изолированный

Ящик может быть покрыт изоляцией чердака.Корпус вытяжного вентилятора должен быть закрыт изолированным герметичным коробом. Ящик может быть изготовлен из жесткого пенопласта. Швы можно заклеить лентой для домашнего обертывания. Герметик или аэрозольная пена можно использовать для уплотнения коробки к гипсокартону потолка и для уплотнения вокруг выхлопной трубы.


Коробка и воздуховод могут быть покрыты изоляцией чердака. Можно создать коробку из жесткого пенопласта для покрытия корпуса вытяжного вентилятора. Швы можно проклеить лентой, а края коробки заделать к гипсокартону потолка, чтобы сделать коробку герметичной.

(иллюстрация выше из Lstiburek, J. 2010. Guide to Attic Air Sealing. Подготовлено Building Science Corporation для Министерства энергетики США, Программа Building America)

Inspection

Инспектор может следить следующая процедура проверки (часть которой намного превышает стандарты практики проведения общего осмотра дома):

  1. Включите и выключите вентилятор.
  2. Послушайте его работу.
  3. Убедитесь, что вентилятор выходит прямо наружу.
  4. Убедитесь, что любые заслонки на внешнем заделке могут свободно открываться.
  5. Убедитесь, что любые отверстия, сделанные в потолке для вентилятора или вытяжного канала, герметичны.
  6. Убедитесь, что вытяжной канал плотно прилегает к корпусу вентилятора с помощью как механических креплений и мастики для гибкого канала, так и механических креплений и мастики или аэрозольной пены для жесткого канала.
  7. Убедитесь, что компонент герметичен и изолирован.
  8. Проверьте, нет ли скоплений пыли, которые могут препятствовать потоку воздуха.
  9. Обратите внимание на признаки влажности или конденсации, связанные с установкой вентилятора.
  10. Проверить рейтинг сонона. ASHRAE 62.2-2007 требует 3 сона или меньше для прерывистых (управляемых людьми) вытяжных вентиляторов кухни или ванны и 1,0 сон или меньше для постоянных вентиляторов.
  11. См. Вкладку «Соответствие» для расчета скорости вытяжки в соответствии с требованиями ASHRAE 62.2 и рекомендациями ENERGY STAR для периодической и непрерывной работы, а также требованиями IRC к размеру вентилятора и открываемым окнам.Если вентилятор для ванной используется в качестве основного средства для обеспечения требуемой вентиляции, рассчитайте требуемую интенсивность вентиляции в зависимости от размера дома и убедитесь, что проверенная скорость потока вентилятора соответствует этому требованию.
  12. Проверьте работу вентилятора, чтобы определить скорость потока, используя вытяжной шкаф, сетку потока, анемометр (в соответствии с процедурами AABC, NEBB или ASHRAE) или другим эквивалентным методом. Вентиляторы для ванной обычно оцениваются по тому, сколько кубических футов в минуту вентилятор будет выдавать при заводских настройках.Монтаж воздуховодов, выбор концевой заделки и установка могут привести к снижению измеренных кубических футов в минуту ниже заводского номинального значения. Чтобы гарантировать, что установленный вентилятор выдувает правильное количество кубических футов в минуту, EPA рекомендует подрядчику установить вентилятор с мощностью выше требуемого измеренного количества.

Дополнительная информация

  • Вытяжная система — это один или несколько вентиляторов, которые удаляют воздух из здания, заставляя наружный воздух поступать через вентиляционные отверстия или обычные пути утечки через ограждающую конструкцию здания.Примеры включают вытяжные вентиляторы для ванн, вытяжки и вентиляционные отверстия сушилки для одежды.
  • Под ванной обычно понимается любое помещение, в котором есть раковина (унитаз) и туалет (унитаз), ванна, душ или аналогичный источник влаги.
  • Регулятор влажности может быть отдельным компонентом вытяжного вентилятора и, как правило, не обязательно должен быть встроенным.
  • В ванных комнатах, отсеках санузлов и других подобных помещениях должна быть предусмотрена общая площадь остекления в окнах площадью не менее 3 квадратных футов, половина из которых должна открываться.Исключение: Застекленные зоны не требуются при наличии искусственного освещения и механической вентиляции.

вытяжной канал — немецкий перевод — Linguee

Для городских туннелей удаление загрязненного воздуха в основном осуществляется с помощью больших осевых вентиляторов

[…]

у выходных ворот, чтобы раздать высоко

[…] загрязненный воздух vi a a n вытяжной воздуховод i n до атмосфера, […]

поддержание иммиссии у ворот в допустимых пределах.

axialventilatoren.eu

Bei Stadttunneln wird hufig am Austrittsportal eine Absaugung mit groen

[…]

Axialventilatoren realisiert, мм матрица

[…] hochbe la stete Luft ber ei nen Abluftkamin in de r Atmosphre […]

zu verteilen und so die Immission direkt a m Portal i n zulssigen Grenzen zu halten.

axialventilatoren.eu

К аналоговому входу ai1 можно подключить внешний датчик температуры, например в t h e вытяжной воздуховод f o r расчет средней температуры в помещении.

belimo.pl

Am Analogeingang ai1 kann ein externer Temperatursensor angeschlossen werden, z.B. im Abluftkanal zur Messung der durchschnittlichen Raumtemperatur.

белимо.ч

Независимый блок подходит для интеграции

[…] в горизонт nt a l вытяжной канал l i ne s.

reven-usa.com

Die eigenstndige Einheit eignet sich zum

[…] Einbau в h или izont al gefhrte Ab luftk an alstrecken.

reven-usa.com

Датчик температуры

[…] измеряет среднюю температуру помещения в t h e вытяжном воздуховоде .

белимо.ч

Temperaturfhler im

[…] Abluftkanal fr die Durchschnittsmessun g der Raumtemperatur .

белимо.ч

K Защита воздуховода: защита воздуховода t h e вытяжной воздуховод s y st em для предотвращения пламени прилегающих […]

строительных секций

reven-usa.com

K Kanalschutz: S ch utz des Abluftkanalsystems zur Vermeidung d er Brandausbreitung in andere […]

Gebudeteile

reven-usa.com

Относительная влажность, измеренная прибором

[…] датчик в t h e вытяжной воздуховод a t 5 0% отн.

саутер.ск

d ie vom Fhler i m Abluftkanal gemessene […]

родственник Feuchtigkeit bei 50% rF

саутер.ск

Тестовый аэрозоль

[…] частицы должны быть впрыснуты в t h e вытяжной воздуховод a n d кумулятивный коэффициент потерь […]

, определяемое впоследствии из

[…]

впрыскиваемое количество и количество, найденное на аккумулирующей среде.

kta-gs.de

Diese Prfaerosolpartikeln sind in de n

[…] Fortluftkanal aufzugeben und d er Gesamtverlustfaktor ist aus der aufgegebenen […]

Menge und der Menge

[…]

auf dem Sammelmedium zu ermitteln.

кта-гс.de

Возможна одновременная работа камина через дополнительный модуль для разрежения

[…]

мониторинг с функцией отключения для

[…] вентиляционная установка и / или вытяжной колпак, соединенный с t h e вытяжным воздуховодом .

paul-lueftung.net

Fr den gleichzeitigen Betrieb mit Feuersttten gibt es ein Zusatzmodul zur

[…]

Unterdruckberwachung mit einer

[…] Abschaltfunktion f r das Lftungsgert und / o de r d er Dunstabzugshaube mi t Fortluftanschluss.

paul-lueftung.net

Для агрегатов Meltem M-WRG в трубах отвода конденсата нет необходимости, потому что конденсат отводится через т h e канал вытяжного воздуха t o t he снаружи.

ihreluft.de

Bei den Meltem-WRG Gerten ist aber kein separater Kondensatablauf erforderlich, da das Kondensat durch das Abluft-Geblse mit nach draussen befrdert wird.

ihreluft.de

Увлажнение начинает работать, чтобы поддерживать относительную влажность, измеряемую прибором

. […] датчик в t h e вытяжной воздуховод a t 5 0

sauter.sk

Befeuchtung in

[…] Betrieb, um d ie vom Fhler im Abluftkanal […]

Gemessene родственник Feuchtigkeit bei 50% zu halten.

саутер.ск

Этот воздушный поток захватывает частицы

[…]

прямо там, где они исходят, и передает их без обратного потока

[…] от чистой зоны через t h e вытяжной воздуховод .

basan.com

Dieser Luftstrom erfasst die Partikel direkt am Entstehungsort und fhrt sie ohne Rckstrmung

[…] ber di e Abluftffnung a u s dem reinen Ber ei ch fort.

basan.com

При использовании островного решения t h e вытяжной воздуховод c a n проходит через потолок […]

на крышу или через специально видимый

[…]

канал под потолком к внешней стене.

gaggenau.com

Bei ei ne r Inselversion k an n d ie Abluftfhrung du rch die Decke bers Dach […]

gehen oder auch als bewusst sichtbarer Kanal unterhalb der Decke zur Auenwand.

gaggenau.com

T h e канал вытяжного воздуха a n d извлеченный […] Перед подключением к установке воздуховод

необходимо установить с глушителями.

thermia.se

D e r Abluftkanal u nd de r Auslasskanal […]

sind vor dem Anschluss des Aggregats mit Schalldmpfern zu versehen.

thermia.se

T h e канал вытяжного воздуха o f t he вентиляционная установка […]

уже присутствует для транспортировки выхлопных газов от конденсационного котла,

[…]

, таким образом, обходится без отдельной выхлопной трубы; однако это возможно только в том случае, если выходная мощность очень мала и количество выделяемых выхлопных газов невелико.

passipedia.passiv.de

D a s Abgas a us de m Brennwertgert b en tigt […]

ein Abgasrohr; Auch dieses steht mit dem Fortluftkanal des Lftungsgertes bereits

[…]

zur Verfgung; Voraussetzung ist Allerdings, dass die Leistung sehr gering ist und damit auch nur geringe Abgasmengen anfallen.

passipedia.passiv.de

Оборудование подходящего размера, подходящее для

[…] интеграция в t h e вытяжной воздуховод c a n удалить самый тонкий […]

аэрозоли и пахучие вещества.

reven-usa.com

Richtig ausgelegt und i n den Fortluftkanal int eg riert entfernt […]

er feinste Aerosole und Geruchsstoffe.

reven-usa.com

Каждый метод управления показан стрелками справа

[…] сторона: вс pp l y воздуховод , вытяжной воздуховод , o r оба, in […]

в комнате, или в комнате и подавать

[…]

воздуховод; этот пример показывает комнатное управление.

samson.de

Zu erkennen ist sie an den Pfeilen rechts:

[…]

im Zuluftkanal, im Abluftkanal, im

[…] Zu- und Abluft ka nal, im Raum , o der i m Raum und im Zuluftkanal; […]

im Bild die Raumregelung.

самсон.de

Воздуховод для вытяжного воздуха ( s ep , выводится из зоны дороги с помощью подвесного потолка) — Основание с каналом обслуживания

uetlibergtunnel.ch

Аблуфтканал (durch eine Zwischendecke vo m Fahrraum a bgetrennt) — Unterbau mit Werkleitungskanal

uetlibergtunnel.ch

Независимый блок подходит для интеграции

[…] в горизонт nt a l вытяжной канал l i ne s.

reven-usa.com

Komplette Einheit zum Einbau

[…] in hor iz ontal gefhrte Abluf tk analstrecke.

reven-usa.com

Измерение температуры в t h e вытяжной воздуховод f o r запись средней температуры в помещении.

belimo.pl

Temperaturmessung i m Abluftkanal z ur Erfassung d er durchschnittlichen Ra umtemperatur.

белимо.ч

Канальный сепаратор поставляется в полностью собранном виде, пригодном для установки

[…] в горизонт nt a l вытяжной канал l i ne s.

reven-usa.com

Der Kanalabscheider wird als komplette Einheit geliefert und eignet sich zum Einbau

[…] in ho ri zonta l gefhrte Abluftkanle .

reven-usa.com

Использование перехода «лето / зима» требует установки дополнительной установки на a l вытяжной воздуховод , i n существующая установка e вытяжной воздуховод c a n .

ecoprotekt.de

Die Nutzung der Sommer-Winterumstellung erfordert die Planung einer weitere Abluftleitung nach Auen oder lt bei einer Nachrstung die bestehende Abluftleitung nutzen.

ecoprotekt.de

На расстоянии 1 м (отдельно стоящая установка или

[…] установка с ho u t вытяжной воздуховод o r 9 0 колен труб […]

на стороне вытяжного воздуха)

heizung-waermepumpe.de

В 1 м Abstand (bei Freiaufstellung bzw. bei

[…] Aufstellun g ohne Abluftkanal oder 9 0-Rohrbogen […]

abluftseitig)

heizung-waermepumpe.de

Воздуховод вытяжной

schulthess.ch

Abluftleitung

schulthess.ch

Во-первых, установка светодиодных светильников в t h e вытяжной канал p r ev предотвращает нагрев помещения от излучаемого тепла. Тепловая энергия, излучаемая охлаждающей пластиной LED, втягивается в поток отработанного воздуха и, таким образом, становится доступной в качестве источника энергии с помощью системы рекуперации тепла.

viagialla.ch

Dreifacher Nutzen der LED — Technik: Durch den Einbau der LED in die Abluftfhrung wird es mglich, dass die entstehende Wrme nicht den Raum aufheizt sondern die Wrmeenergie der LED-Khlplatte wird wrmeenergie der LED-Khlplatte wird im Abluftstrom abgesaugtn ehtgtungr.

viagialla.ch

Регулирующий клапан теплообменника

[…]

переходит в работу, чтобы поддерживать температуру, измеренную

[…] датчик в t h e вытяжной воздуховод a t 2 6C (дополнительный нагрев).

саутер.ск

Regulierungsventil fr den Wrmetauscher fr die Nachheizung

[…] in Betrieb, u m die vom Fhler im A bluftkanal gemessene […]

Temperatur bei 26C zu halten.

саутер.ск

Для левой концевой плиты или привода

[…] приточный модуль, f o r воздуховод вытяжной , канал 3 канал d 5 […]

раздельный 544412 ВМПАФ-АП-2

xdki.festo.com

Fr linke Endplatte oder Einspeisemodul,

[…] fr gefasste A bl uft, Kanal 3 un d Kanal 5 getrennt 544412 […]

ВМПАФ-АП-2

xdki.festo.com

Вентиляция

[…] установка забирает загрязненный воздух из вытяжных помещений (кухня, ванная, туалет) vi a a n вытяжной воздуховод s y st em.

heizung-waermepumpe.de

Das Lftungsgert

[…] saugt b er ein Abluftkanalsystem aus de n Abluftrumen (Kche, Bad, WC) mit Schadsto ff en angereiche rte rte

heizung-waermepumpe.de

Температура, измеряемая

[…] датчик в t h e вытяжной воздуховод a t 2 6C.

саутер.ск

d ie vom Fhler im Abluftkanal g emessene […]

Temperatur bei 26C.

саутер.ск

N ot e : Воздуховод для вытяжного воздуха c a n монтируется только на корпус Super Silent!

uniccomp.de

Achtung: Монтаж в Zusammenhang mit Super Silent Gehuse mglich!

uniccomp.de

K Cl os e d вытяжной воздуховод s e gm ents с […]

встраиваемые / аксессуары

reven-usa.com

K geschlossene Ablu ftka na lsegmente mit […]

Einbau- / Zubehrteilen

reven-usa.com

Воздуховод для вытяжного воздуха — перевод

en Изобретение относится к устройству для уменьшения накопления пыли и твердых частиц в воздуховодах вытяжного воздуха.

патент-wipo от Les anciens combattants aspirent à la dignité etils veulent źtre traités avec bienveillance et уважать, аналогично, d’ailleurs

en Устройство для снижения накопления пыли и твердых частиц в вытяжных воздуховодах

патент-wipo fr soit, le total du bilan annuel n’excède pas # миллион евро

en Изобретение также относится к способу уменьшения накопления пыли и отложений частиц в выхлопных газах. -воздуховоды.

патент-wipo fr Elle dit pas boum- boum avec toi

en В обычной системе кондиционирования поток и давление в вытяжном воздуховоде меняются на противоположные при обнаружении состояния возгорания.

патент-wipo от Recours представляет le # décembre # contre Royaume de Belgique par la Commission des Communautés européennes

и Устройство подачи газообразного водорода расположено в камере теплообмена, способной сообщаться с воздуховодом приточного воздуха и вытяжной воздуховод.

patents-wipo от vu les propositions des gouvernements de la République de Bulgaria et de la Roumanie

en Может не применяться к вытяжным воздуховодам, напрямую подключенным к измельчителю, если воздействие дефлаграции на тканевый фильтр невозможно уменьшить (например, с помощью предохранительных клапанов).

Eurlex2018q4 fr A partir d ‘aujourd hui … je veux que vous fassiez des аресты

en В соответствии с изобретением вихревая камера (1) дополнительно оборудована выходным каналом для отработанного воздуха (6) и регулятор расхода отработанного воздуха (7).

patents-wipo fr Ce genre de choses

en Вентилятор, работающий с постоянной скоростью, вытягивает воздух из вытяжного шкафа через вытяжной канал, а дополнительный воздуховод пропускает воздух в вытяжной канал.

патент-wipo от Affections musculo-squelettiques et systémiques

и Система управления состоит из регулируемой впускной заслонки в воздухозаборнике и регулируемой выпускной заслонки в вытяжном воздуховоде несвежего воздуха.

патентных документов от Участников ждут, чтобы узнать о трудностях, связанных с выполнением этих упражнений, убедительным подарком о простом факте определения документального риска в процессе создания творческого процесса и инноваций.

ru Кроме того, часть (111) канала (110) приточного воздуха расположена в тепловом контакте с участком (121) канала (120) отработанного воздуха для обеспечения теплообмена между отработанным воздухом и приточным воздухом.

патентов-wipo от Vu l’arrêté du Gouvernement de la Communauté française du # avril # déterminant les modalités de transfert du персонала Service de perception de la redevance Radio et télévision au Gouvernement de la Région Wallonne 370 en 370 Канал отвода воздуха находится между камерой возврата воздуха и внешним выпускным отверстием.

Patents-WIPO FR Je parie que tous vos clients vous adorent

en Модуль дегазации (10) содержит канал для приточного воздуха (110), приспособленный для подачи в батарейный шкаф (10) окружающего воздуха и отработанного воздуха. канал (120) приспособлен для выпуска воздуха и газа, генерируемого аккумулятором, из аккумуляторного шкафа (10).

патент-wipo от On se connaît depuis toujours

en Указанные змеевики размещаются в отводных каналах (6,7) системы воздуховодов, так что по крайней мере один змеевик приточного воздуха находится в канале подачи свежего воздуха и указанный по меньшей мере один змеевик для отработанного воздуха в канале для отработанного воздуха.

Patents-WIPO FR sans pouvoir dépasser le montant du loyer du logement pris en location

en Вентилятор (11) представляет собой двухтрубный вентилятор (11), имеющий первую трубу (15) и вторую трубу (16). ), при этом первая труба (15) расположена в канале (12) для отработанного воздуха, а вторая труба (16) — в канале (7) для приточного воздуха.

патент-wipo fr C ‘est souvent vrai

en Испарители, кроме испарителей для сушильных установок и их частей, в основном состоящие из аппаратов кондиционирования воздуха, нагревательных, холодильных, сушильных и вентиляционных аппаратов, генераторов горячего воздуха, крыльчаток вентиляторов , вентиляторы, воздуховоды приточного и вытяжного воздуха, аппараты рекуперации тепла, фонари, крышки фильтров, форсунки и контрольно-регулирующая аппаратура

tmClass fr Cependant, il lui manque des apports беспокойство по фасаду организаций гражданского общества latino-américaine et caribéenne pensent qu’il faut agir, s’agissant de sures secteurs stratégiques — роль в образовании и других учреждениях, финансовом, образовательном, экономическом, социальном, экономическом и социальном Политическая промышленность, кадры отношений в труде, участие в гражданском обществе и защита прав человека, в интересах высшего общества ésion sociale dans la région

ru В некоторых случаях вытяжка помещения сбалансирована, чтобы включать воздух, выходящий через воздуховоды BSC, и эти шкафы нельзя выключать.

Giga-fren fr Elle a les mêmes modalités denonciation que celle qu’elle modifie

ru В некоторых случаях вытяжка помещения сбалансирована, чтобы включать воздух, выходящий через воздуховоды BSC, и эти шкафы нельзя выключать.

Giga-fren fr EMA / AD / #: administrateur (scientifique), gestion des données sur les produits (AD

en ) Изобретение относится к устройству для кондиционирования воздуха, содержащему канал для отработанного воздуха, канал для отработанного воздуха, воздуховод свежего воздуха и впускной воздуховод, а также первый блок испарителя-конденсатора, приспособленный к выпускному воздуховоду, и второй испаритель-конденсаторный агрегат, приспособленный к впускному воздуховоду.

Patents-WIPO FR Эй, estce que tu peux servere dans la voiture?

ru Сиденье унитаза содержит вентилятор (10) внутри указанного воздуховода.

патент-wipo от Раздел № .- Procédure de renouvellement d’agrément

en Воздух всасывается в блок источника питания (30) через вытяжной воздуховод отсека (40b).

патент-wipo fr Je retourne à mon poste de chef

en Накопление жира на крышках и воздуховодах вытяжного воздуха повышает опасность возгорания и вызывает неприятный запах.

Common crawl fr La Politique fédérale fédérale lance un deuxième appel aux Universitaires et center de recherche du secteur non-marchand qui souhaitent collaborer à ce program

ru (ii) Внутри вентиляционных каналов, отводящих воздух наружу .

Giga-fren fr Précise que cette technologie a été creatée в Канаде, в Национальном офисе кинематографа, и в определенных временах Канады, которые считаются международными в соответствии с авангардистами в области.

ru В упомянутом уплотнительном элементе может быть предусмотрен канал для выпуска воздуха.

Patents-WIPO FR По запросу Луи Фриша

и 2.2.2 Определите объем отработанного воздуха, используя процедуры пересечения воздуховодов, как описано в Справочниках ASHRAE (текущие издания).

Giga-fren fr Combien vautil?

Вытяжные вентиляторы для ванных комнат и кухонь с воздушным уплотнением

Вкладка «Соответствие» содержит информацию о программе и коде.Текст кода взят из выдержки и кратко изложен ниже. Чтобы узнать точный язык кода, обратитесь к соответствующему коду, который может потребовать покупки у издателя. Хотя мы постоянно обновляем нашу базу данных, ссылки могли измениться с момента публикации. Если вы обнаружите неработающие ссылки, обратитесь к нашему веб-мастеру.

Дома, сертифицированные ENERGY STAR, версия 3 / 3.1 (Ред. 09)

Полевой контрольный список национального оценщика

Система теплового ограждения.
4. Воздушное уплотнение (Если ниже не указано иное, «герметичный» означает использование герметика, пены или аналогичного материала).
4.1 Воздуховоды, дымоходы, шахты, водопровод, трубопроводы, электропроводка, вытяжные вентиляторы и другие заглушки в некондиционное пространство с блокировкой / перекрытием по мере необходимости.

Пожалуйста, ознакомьтесь с графиком внедрения сертифицированных домов ENERGY STAR для получения информации о версии программы, которая в настоящее время применима в вашем штате.

Дом DOE с нулевым потреблением энергии (Версия 07)

Приложение 1 Обязательные требования.
Приложение 1, пункт 1) Сертифицировано в рамках программы сертифицированных домов ENERGY STAR или программы строительства новых многоквартирных домов ENERGY STAR.

Международный кодекс энергосбережения (IECC), 2009 г.

Таблица 402.4.2 Критерии проверки компонентов воздушной перегородки и изоляции, валы, проходки: шахты воздуховодов, проходы в коммуникациях и дымоходы, выходящие наружу или без кондиционера, герметичны.

2012 , 2015 и 2018 IECC

Таблица R402.4.1.1 Установка воздушного барьера и изоляции, валы / проходы: шахты воздуховодов, проходы в коммуникациях и дымоходы, выходящие во внешнее или некондиционное пространство, герметизированы.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
